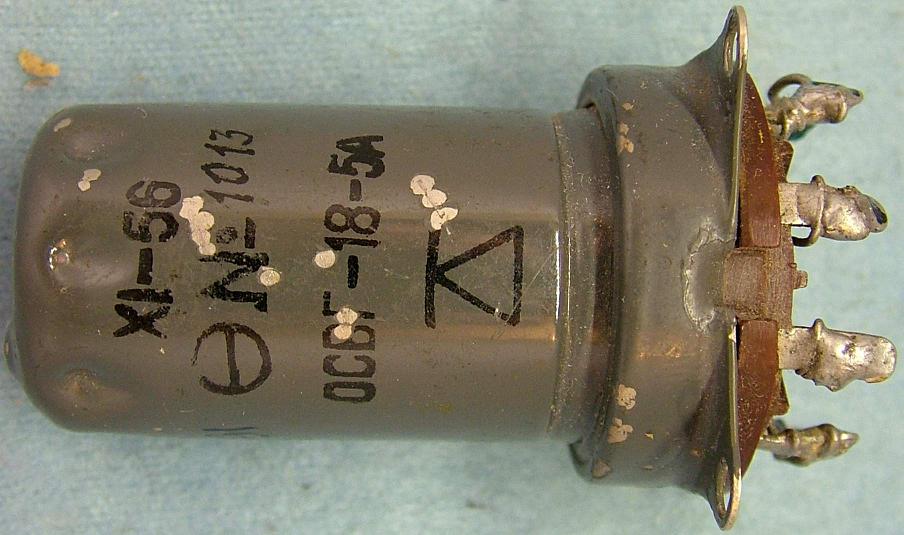

(фото с форума Портативное ретрорадио)
|

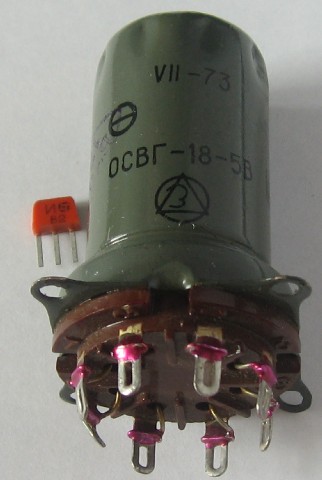

(фото с форума Портативное ретрорадио) |
Селеновые выпрямители, выпускались по ТУ УЖ0.321.015 Минэлектронпрома от 30 июня 1970г. "Г" - герметизированные, для применения в аппаратуре, требующей большой влагостойкости. Из элементов диаметром 18 мм, пятая разработка.
|

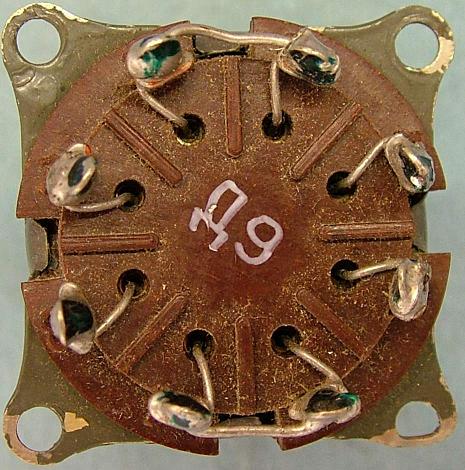

Восемь отдельных выводов. Внутри 4 селеновых элемента, подводимое переменное напряжение - 18 В на один элемент; выпрямленный ток - 0,04 А; прямое падение напряжения 0,85 В на элемент. Выводы выведены следующим образом (анод-катод): 1-2, 3-4, 6-5, 8-7. Производители - первоначально московский завод "Старт" (который был его разработчиком), затем йошкар-олинский завод полупроводниковых приборов, (бывш. ПО "Изотоп"). В чем разница между версиями "А" и "В" - неизвестно... Общие данные на селеновые выпрямители - здесь. |
 (фото с форума Портативное ретрорадио) |
