П211 - П212А

Весьма редкие транзисторы. Комментарий от Погорилого "малоpаспpостpаненные, недолго выпускавшиеся". Судя по фото - как минимум, на протяжении 5 лет.

Производитель - НИИ-35 (ныне НПП "Пульсар"), г.Москва.

Технические данные

Максимальная частота усиления - 1 МГц
Коэффициент передачи тока базы - 20-60
Максимальный ток коллектора - 0,5 А
Обратный ток эмиттера - 50 мкА
Максимальное напряжение коллектор-эмиттер - 70 В
Максимальная рассеиваемая мощность коллектора без теплоотвода - 0,75 Вт
Допустимая область температур коллекторного перехода -60..+85°С

Справочные листы от Дона Педро :)) и от меня.

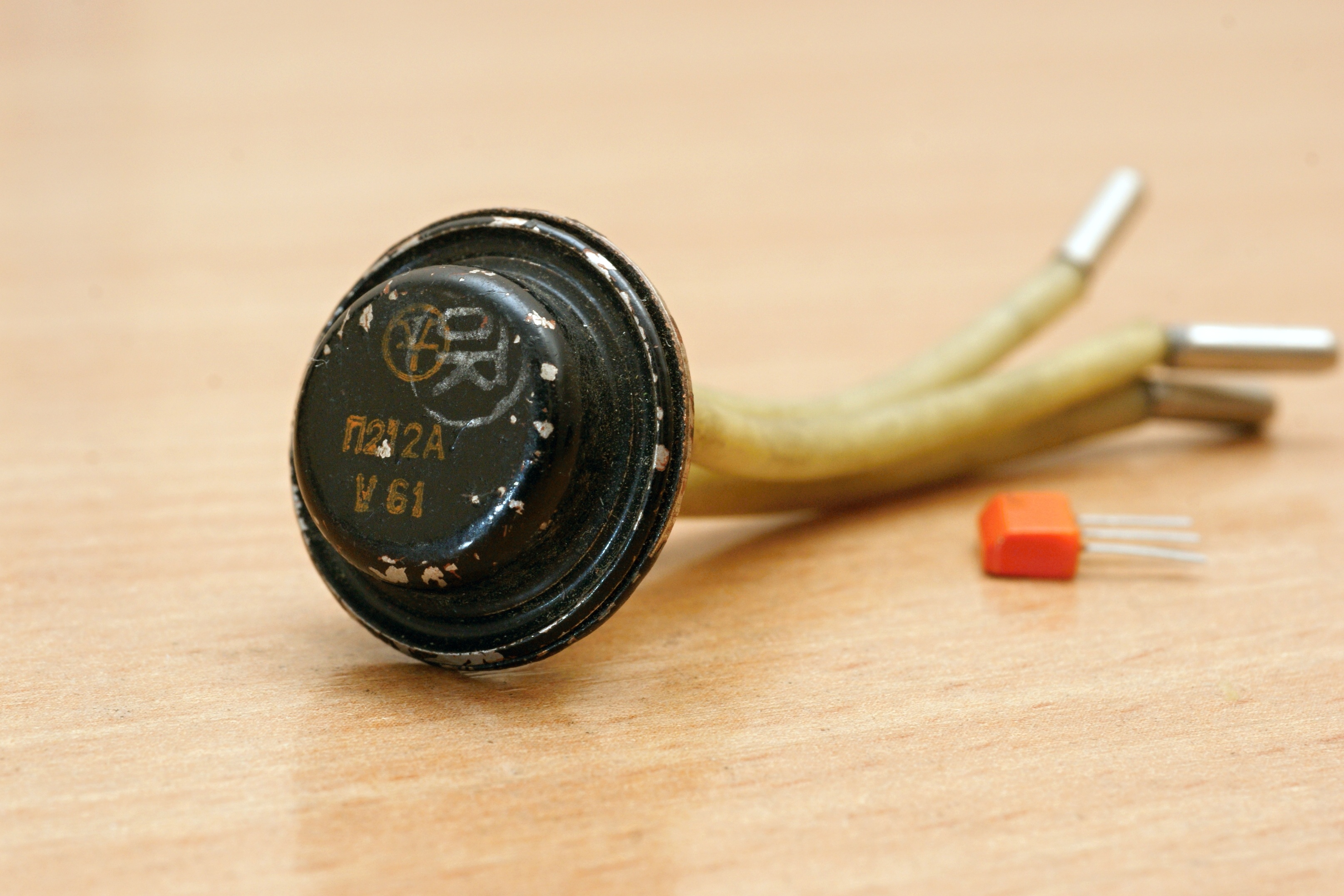

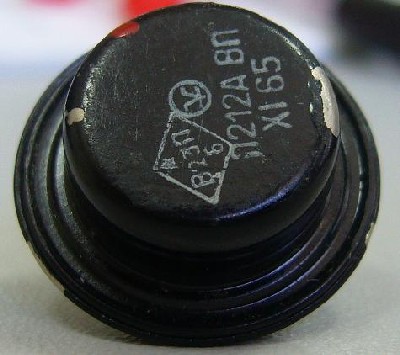

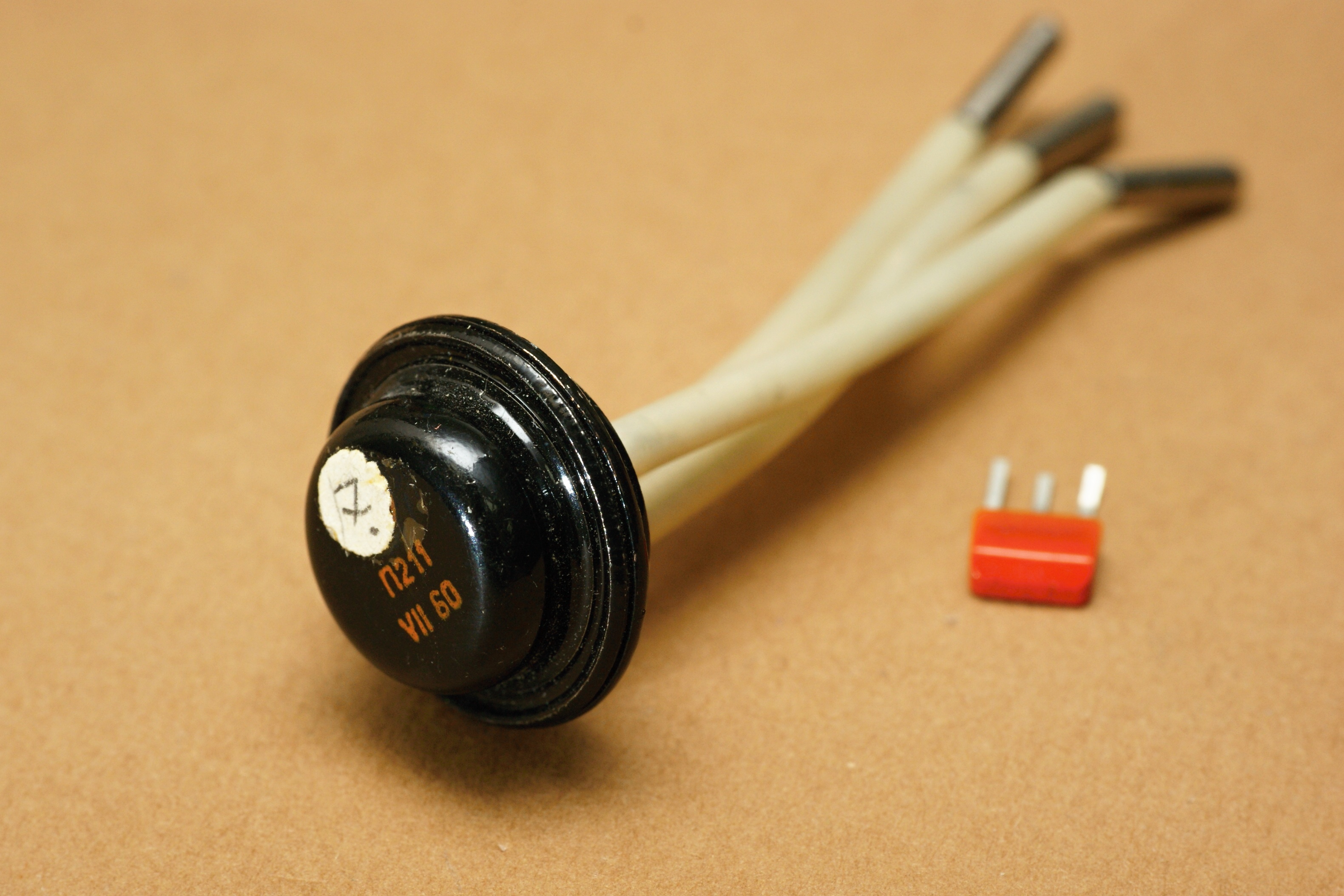

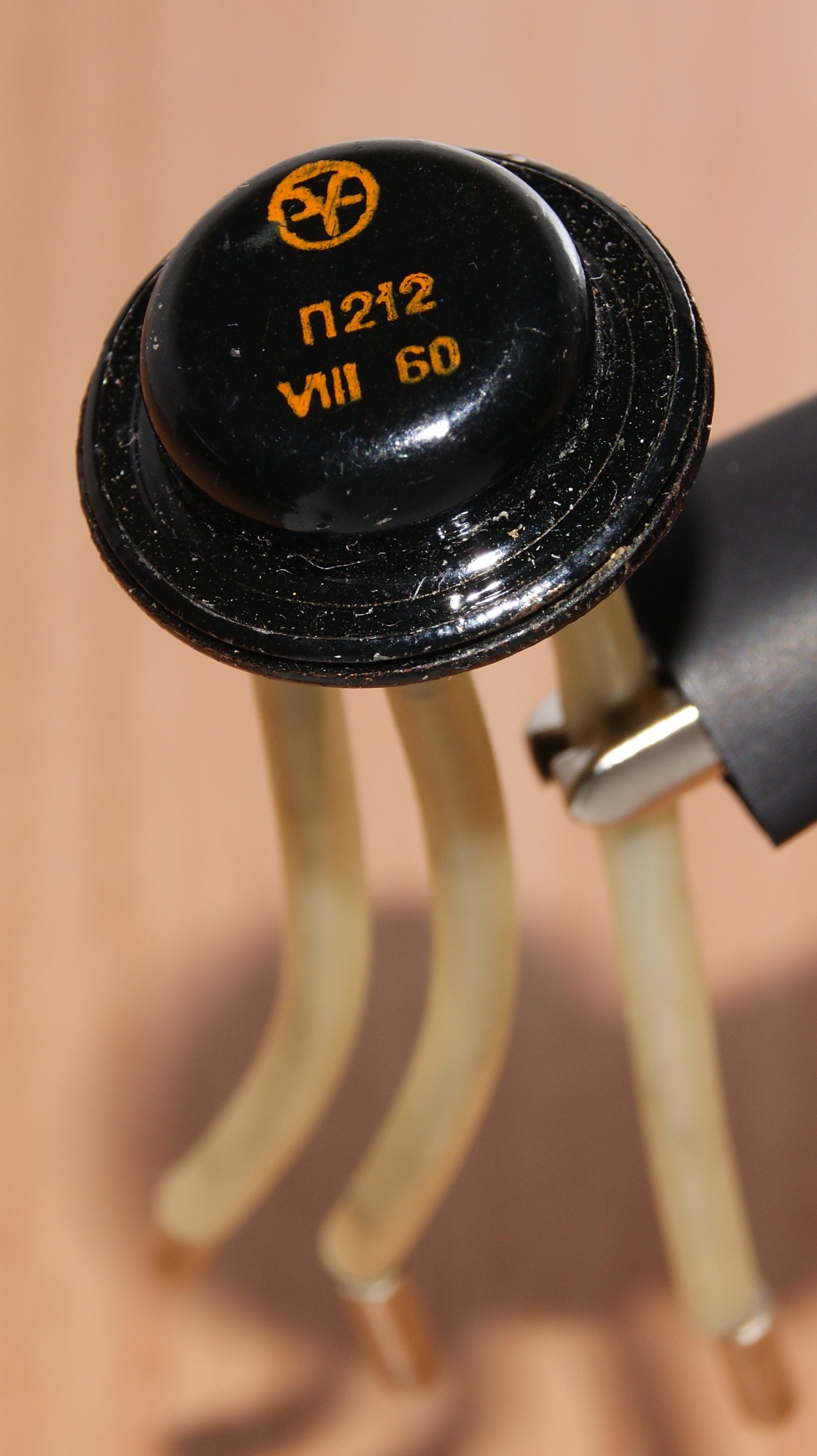

Что характерно - в них (данные взяты из разных справочников) эти транзисторы изображены в разных корпусах. Ну, это видно и на фото. Видимо, ранние выпуски были с длинными ногами, а потом их "укоротили", что не было редкостью для транзисторов того времени.

Источники:

1. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
2. Справочник радиолюбителя. Р.М. Терещук, Р.М. Домбругов, Н.Д. Босый, С.И. Ногин, В.П. Боровский, А.Б. Чаплинский. В двух частях. Изд. 6-е. Ч.1.- Киев: "Технiка", 1970.
3. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
4. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971.
5. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
6. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
