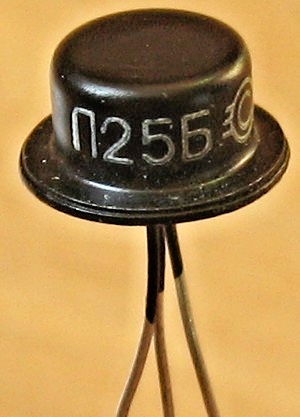

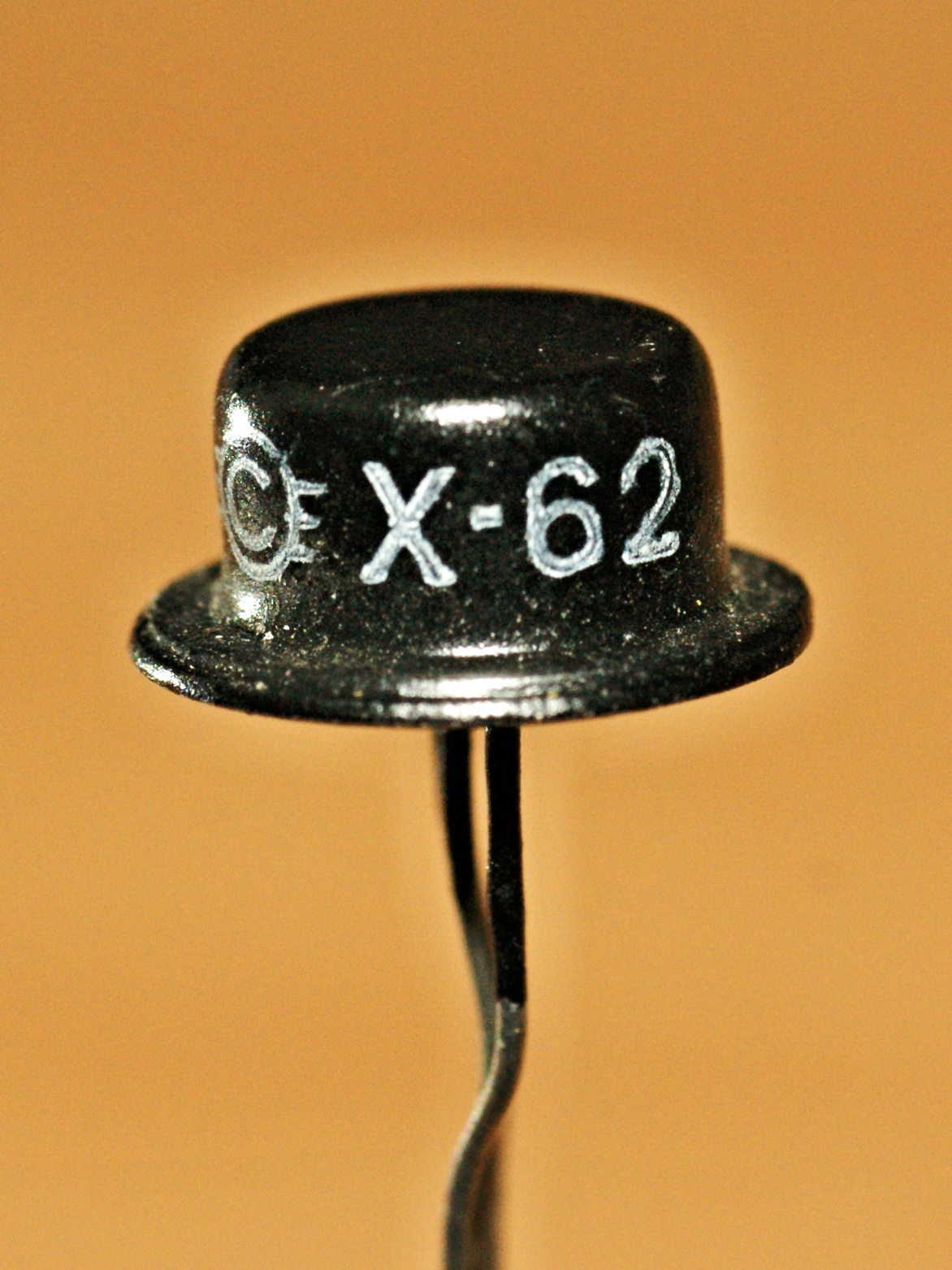

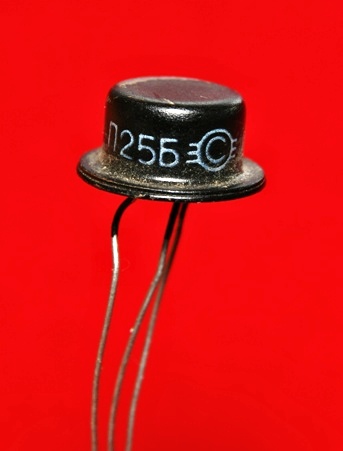

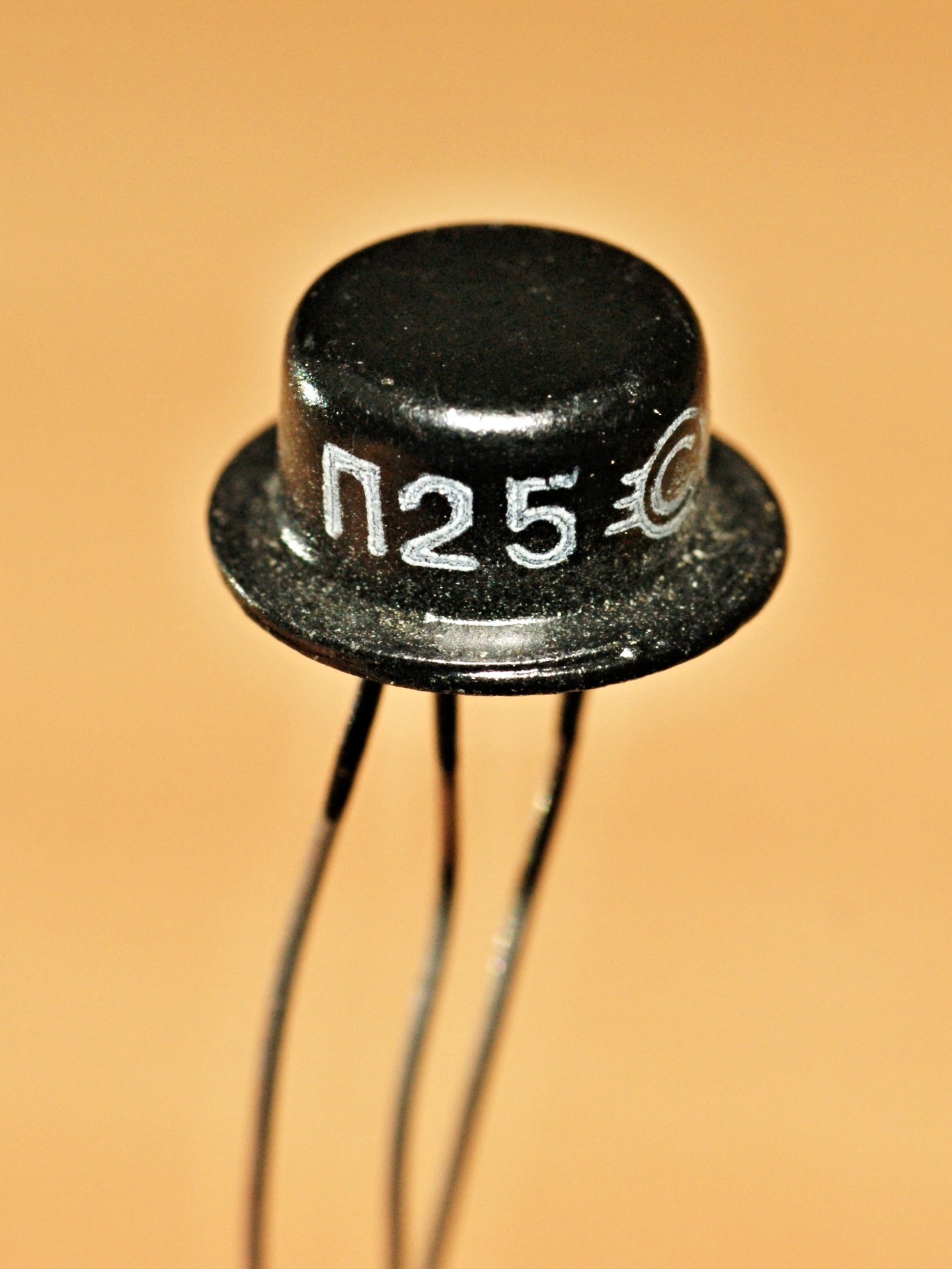

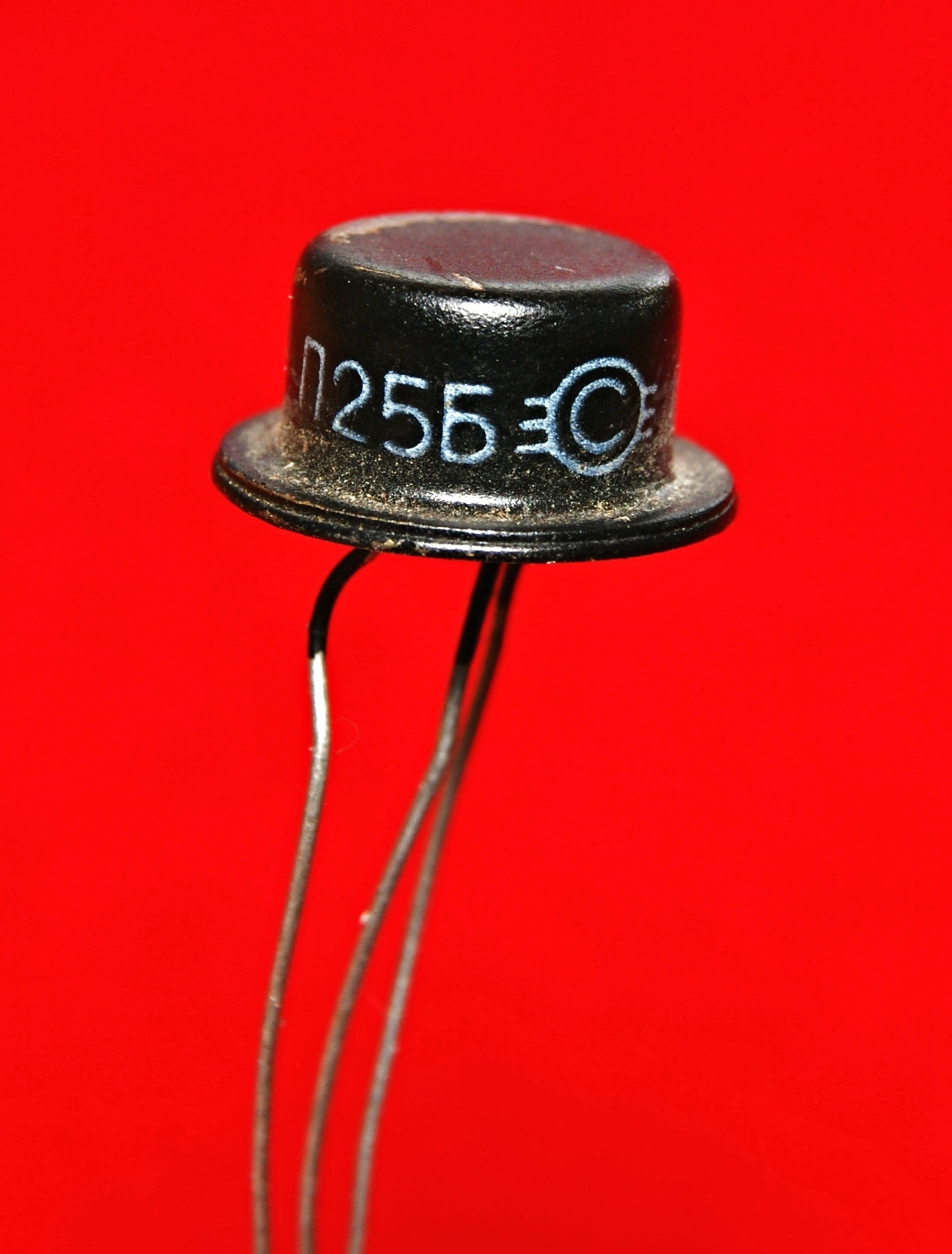

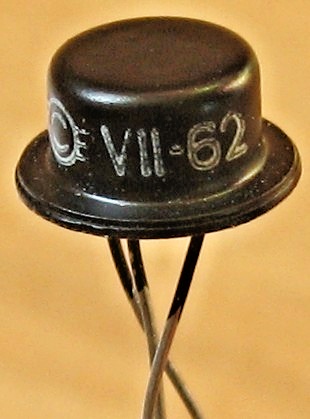

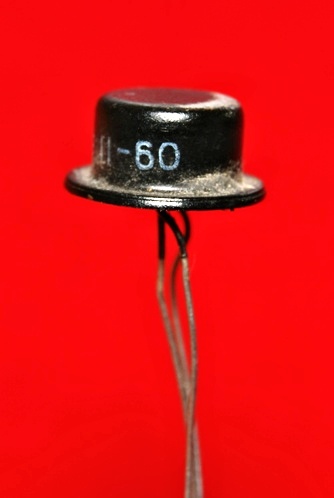

П25, П25Б

Высоковольтные германиевые p-n-p транзисторы, универсальные, предназначенные как для линейного усиления, так и для работы в ключевых режимах. Были разработаны на замену П2.

Как пишет Погорилый, "Очень популяpные долго выпускавшиеся высоковольтные тpанзистоpы. Выпускались также в холодносваpных коpпусах как МП25-МП26Б". Впрочем, я со своей стороны сказал бы, что транзисторы эти (именно в старом варианте, как Пхх) довольно редки...

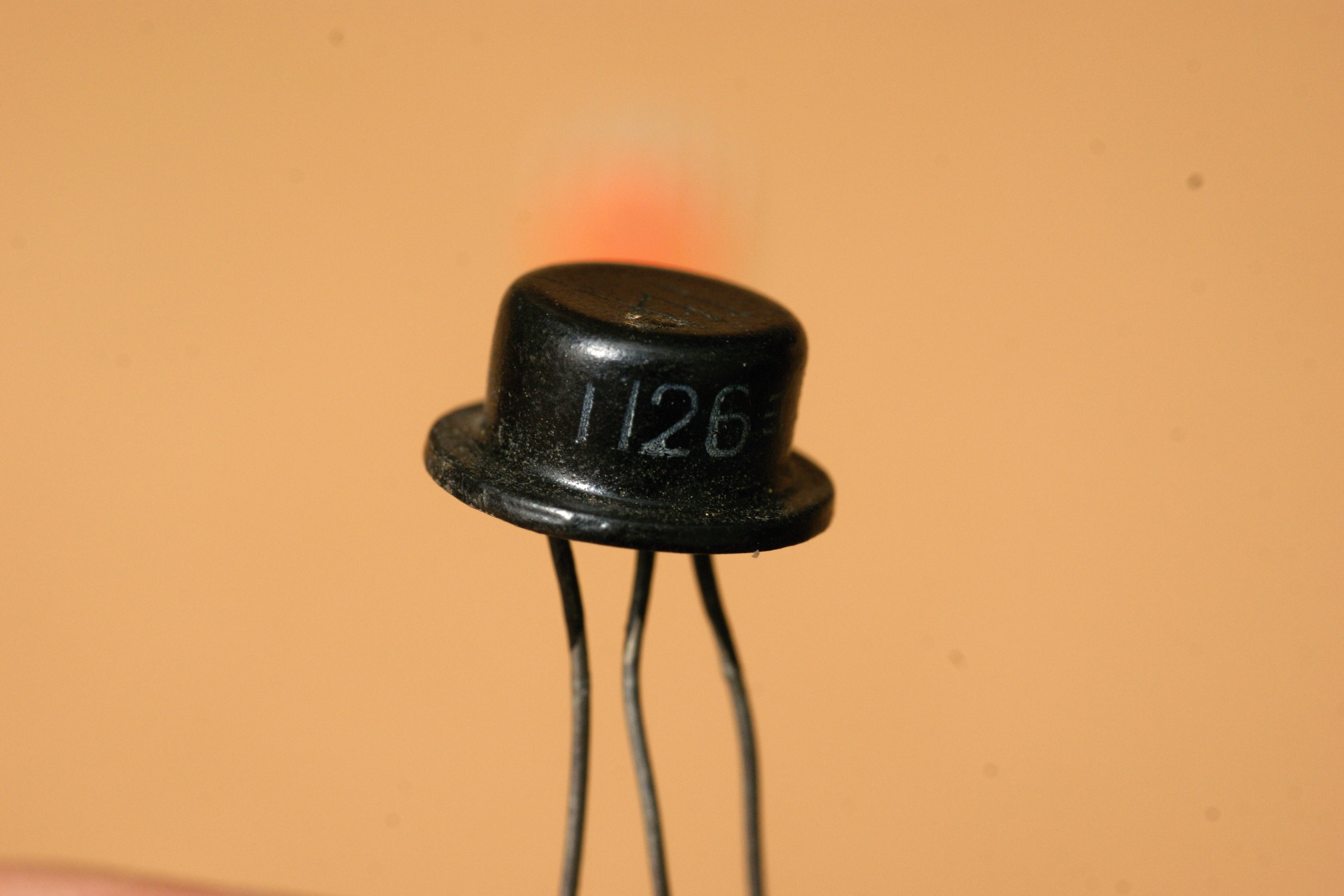

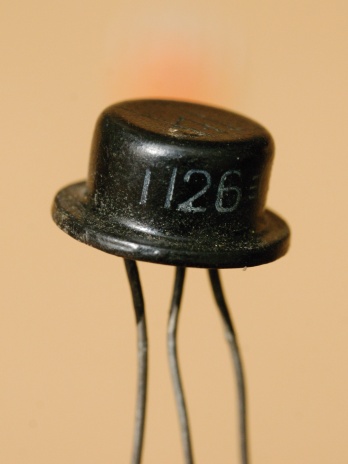

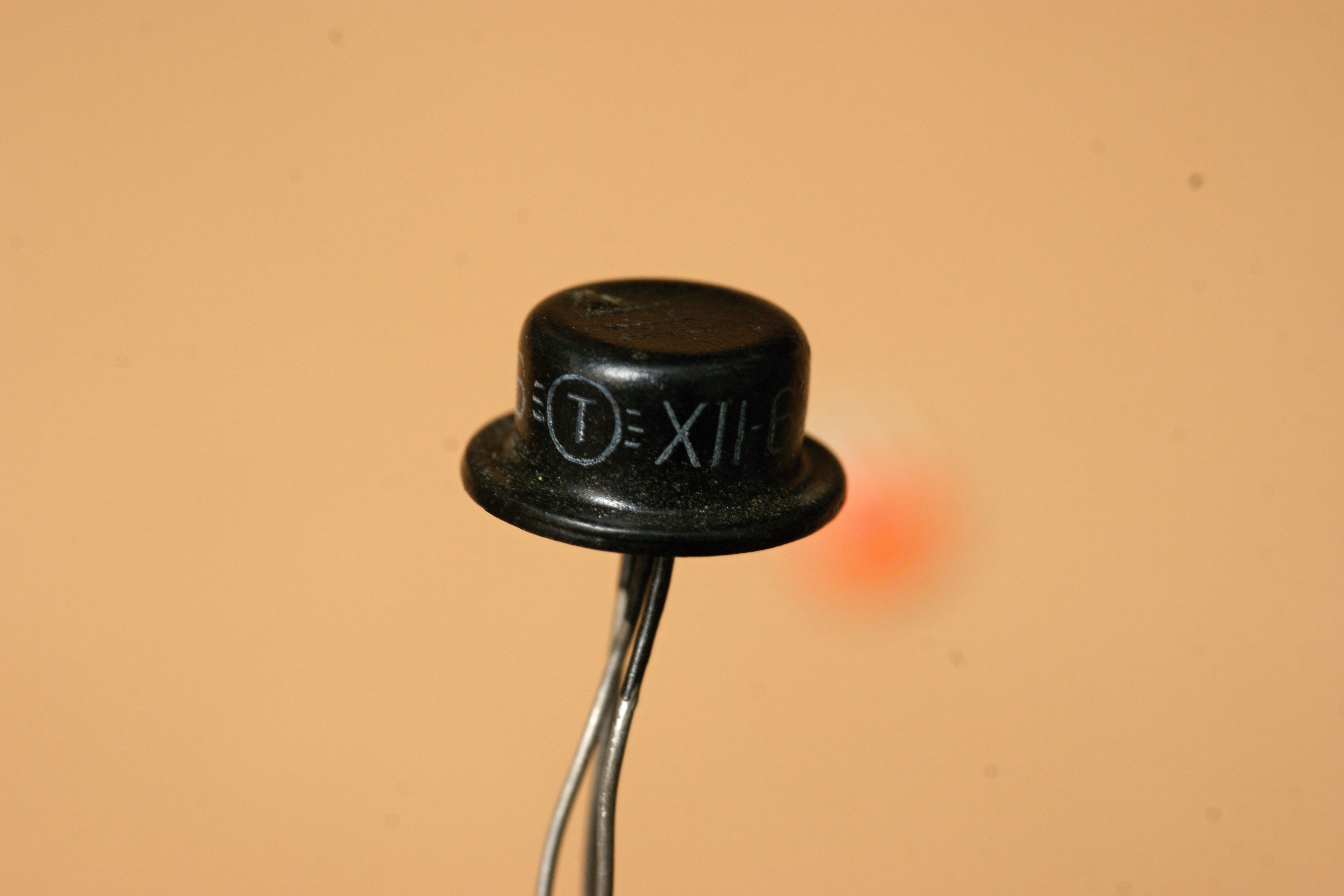

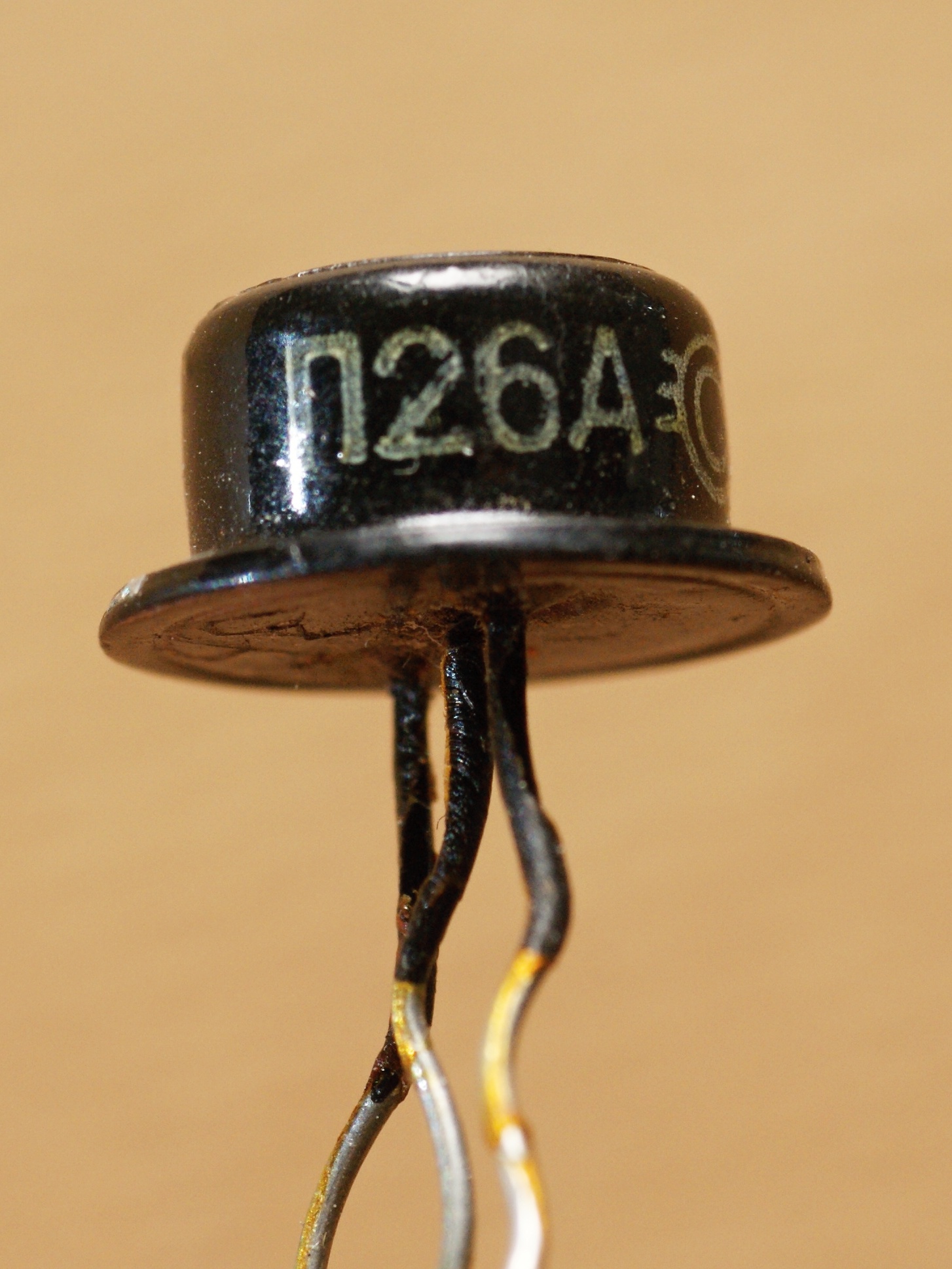

Максимальная частота усиления 200 кГц, максимальное напряжение 40 (для П26 - 70) В, ток коллектора в импульсе до 400 мА. Справочный лист на них.

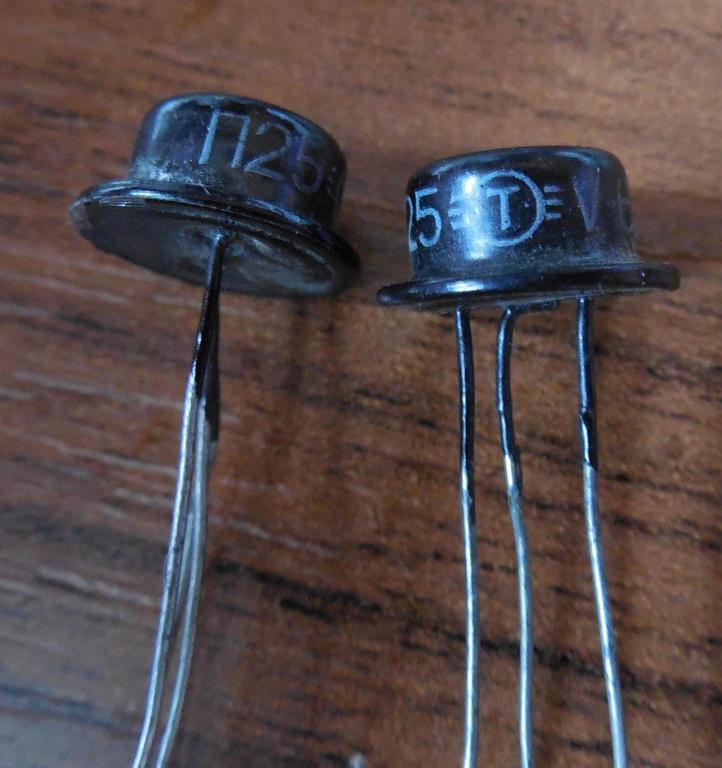

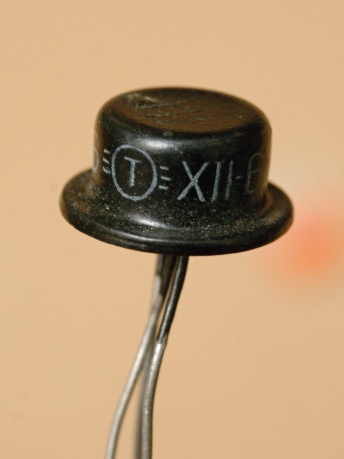

Разработчик и производитель - "Светлана", Санкт-Петербург; также какое-то время, полагаю недолго, их делал и Новгородский ЗПП (ныне ОАО "Планета").

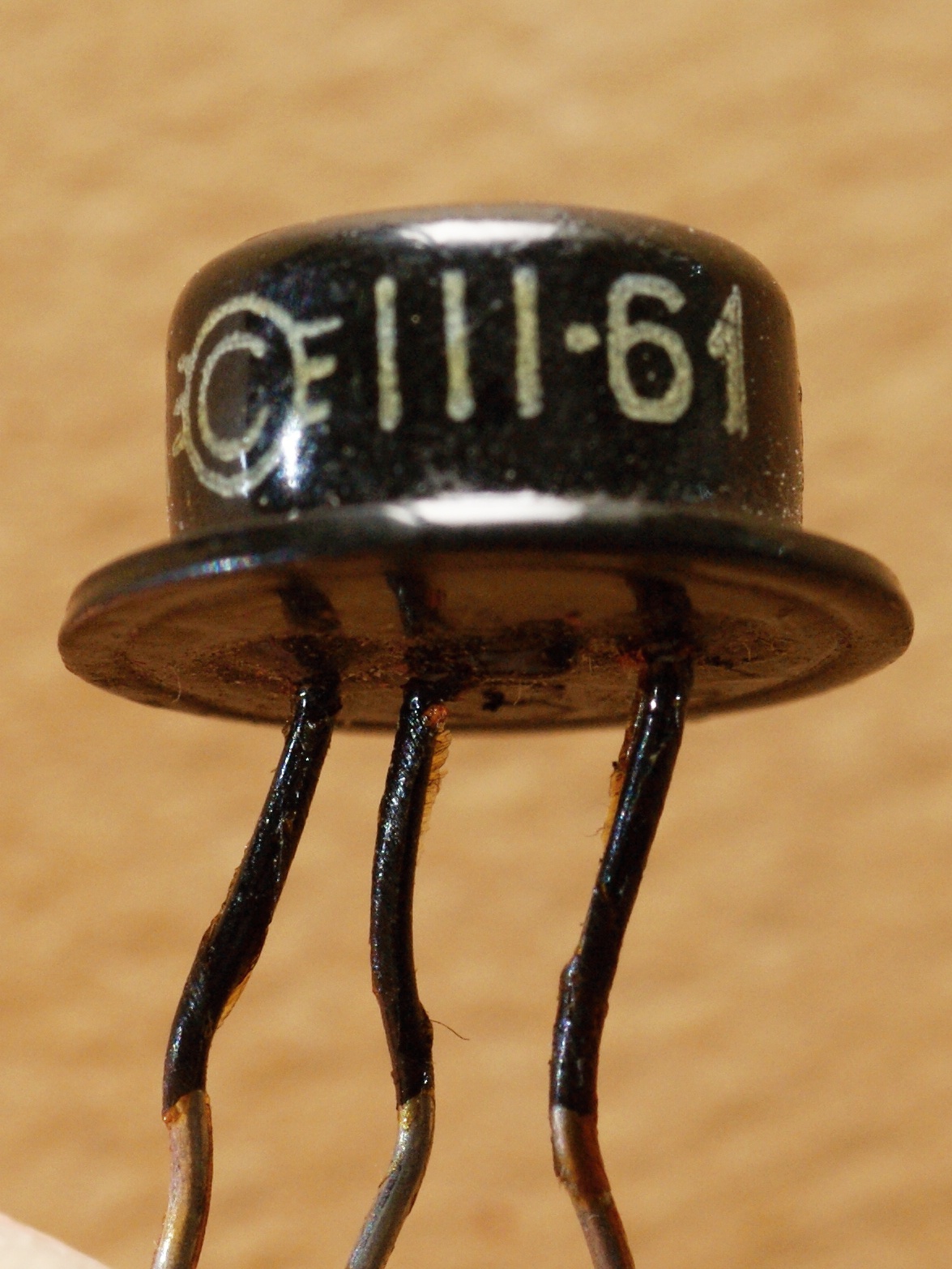

(фото с форума "Портативное ретрорадио")

Источники:

1. Л. С. Горн и Б. И. Хазанов. Транзисторы в радиометрической аппаратуре. - Госатомиздат, Москва - 1961.
2. Глазенко Т.А. Импульсные полупроводниковые усилители в электроприводах. М.-Л., издательство «Энергия», 1965. («Библиотека по автоматике» выпуск 134).
3. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
4. В. Леонтьев, В. Фролов. Справочный листок. Параметры и цоколевки плоскостных транзисторов, разработанных до 1964 года. - "Радио", №2, 1968.
5. Ю.В. Сафрошкин. Переходные характеристики и устойчивость транзисторных стабилизаторов напряжения и тока. М, «Энергия», 1968. (Б-ка по автоматике. Вып. 272).
6. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
7. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
8. Кривоносов А.И. Термодиоды и термотриоды, М., «Энергия», 1970. (Б-ка по автоматике. Вып. 374).
9. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
10. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
11. Молчанов А.П., Занадворов П.Н. Курс электротехники и радиотехники, изд. 3-е перераб., Главная редакция физико-математической литературы изд-ва "Наука", 1976.
12. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
