П27, П27А, П27Б, П28

Германиевые сплавные усилительные низкочастотные p-n-p транзисторы с нормированным коэффициентом шума на частоте 1 кГц (малошумящие). Предназначены для работы во входных каскадах HЧ усилителей. Разработаны, как минимум, до 1964 года. Справочный лист и данные из отраслевого каталога на них.

Производитель - ОАО "Планета" (г.В.Новгород). Разработчиком П27-П30-х была питерская "Светлана", но для производства доработку делали в ОКБ "Планета". Тема называлась «Парк-Пульс».

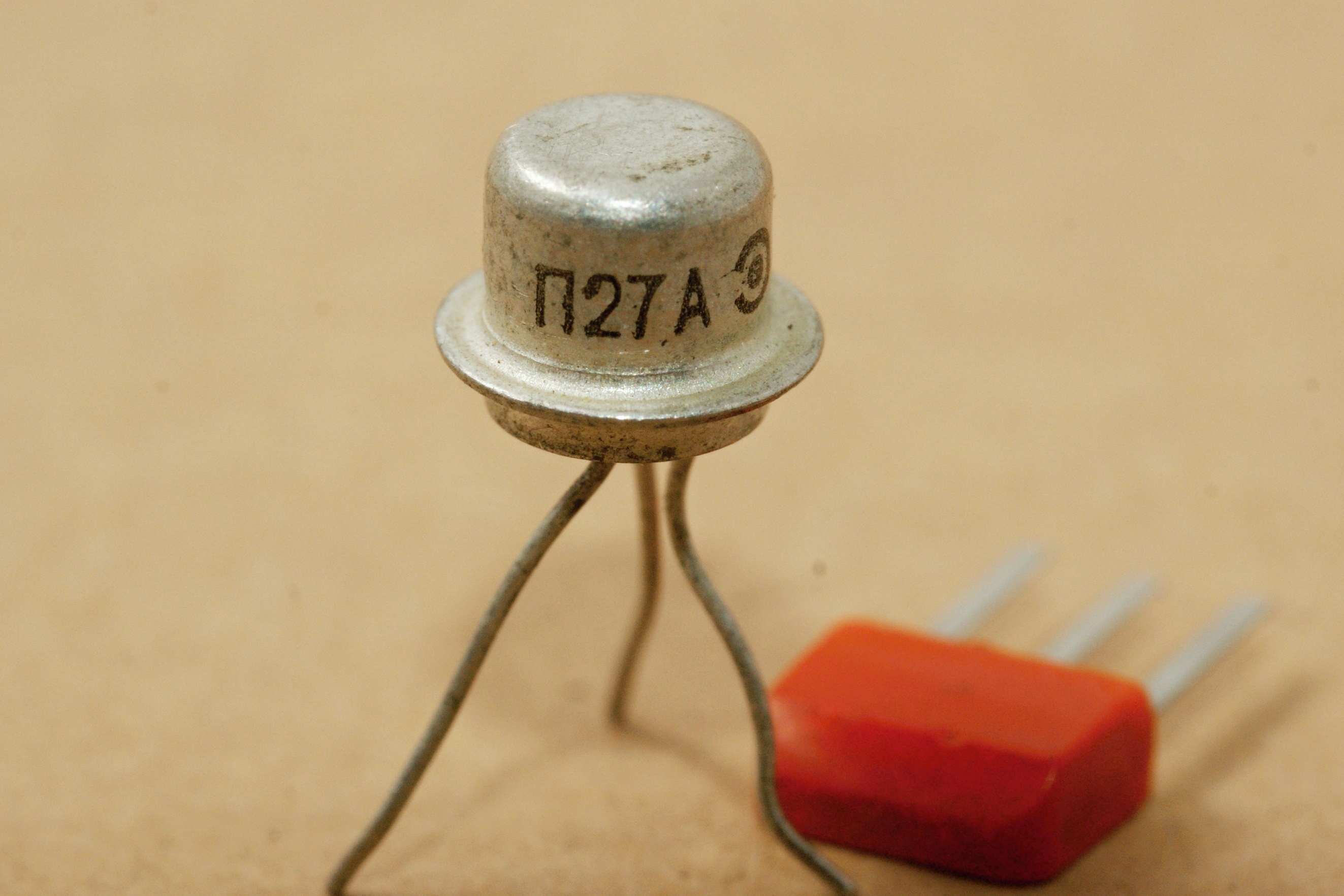

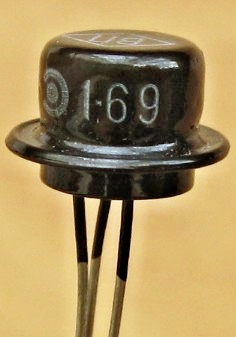

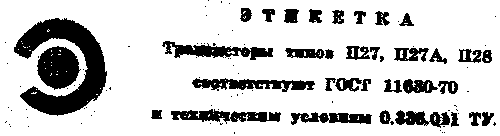

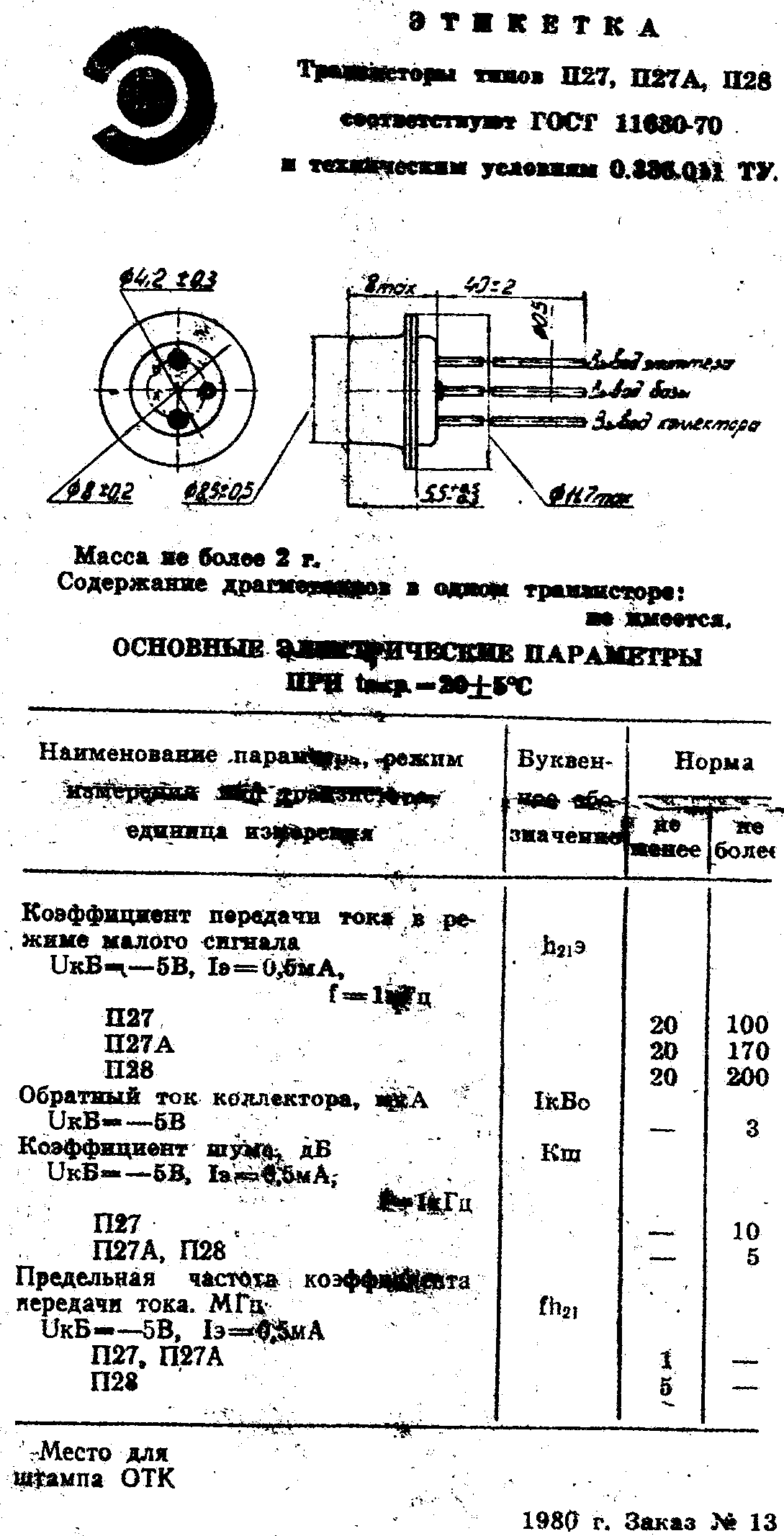

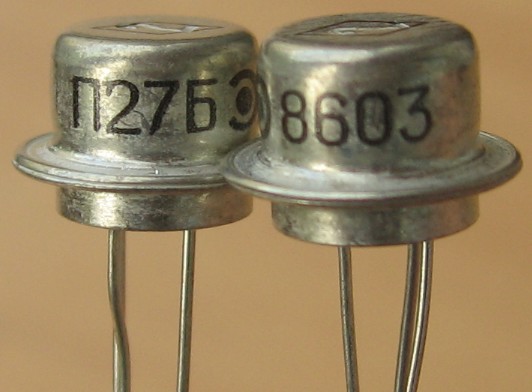

Любопытно, что вариант П27Б (с улучшенными усилительными и частотными свойствами) встречается в массовых справочниках только с 1982 года, даже в заводской этикетке 1980 года такого транзистора нет. До того - лишь в отраслевом каталоге, что приводит меня в некоторое удивление, ведь транзистор был довольно массовым. Однозначного ответа на этот вопрос нет; версия работников ОКБ "Планета" такова – поскольку технология «сплавная», то изначально П27Б как типономинал отсутствовал, входя в более широкие границы П27А. После появления потребности у заказчика он был выделен в отдельный тип (только с приемкой «5»), но, фактически, выпуск его был небольшим, лишь под конкретного потребителя.

Транзисторы сразу выпускались в холодносварном корпусе, и обозначение у них старое, без буквы М. В паре книг (справочники по полупроводниковым приемно-усилительным устройствам под редакцией Терещука) упоминаются МП27, но я склонен считать это опечаткой.

К 90-м годам они попали в категорию неперспективных, с заменой на КТ209 для граждансой версии, и на 2Т203/2Т208 для военной.

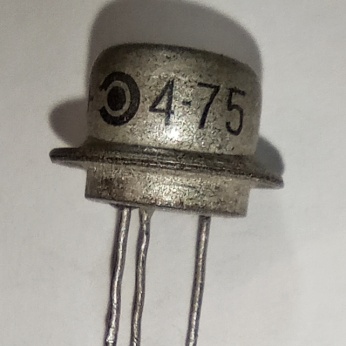

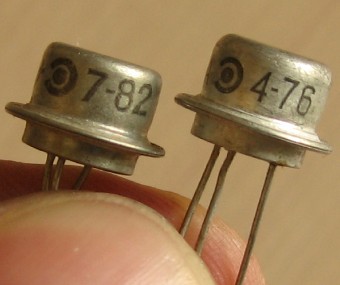

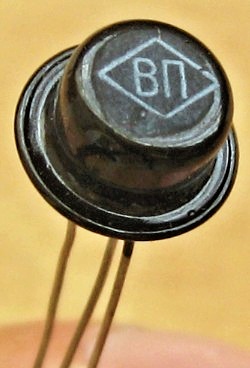

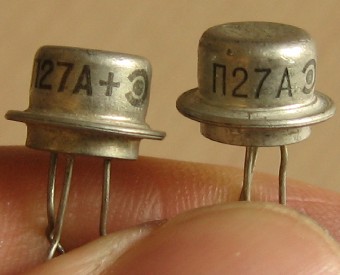

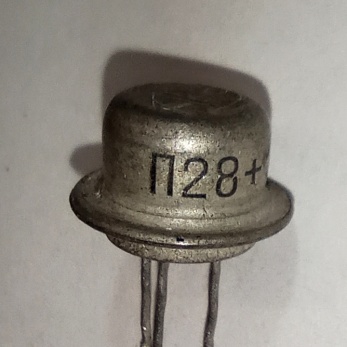

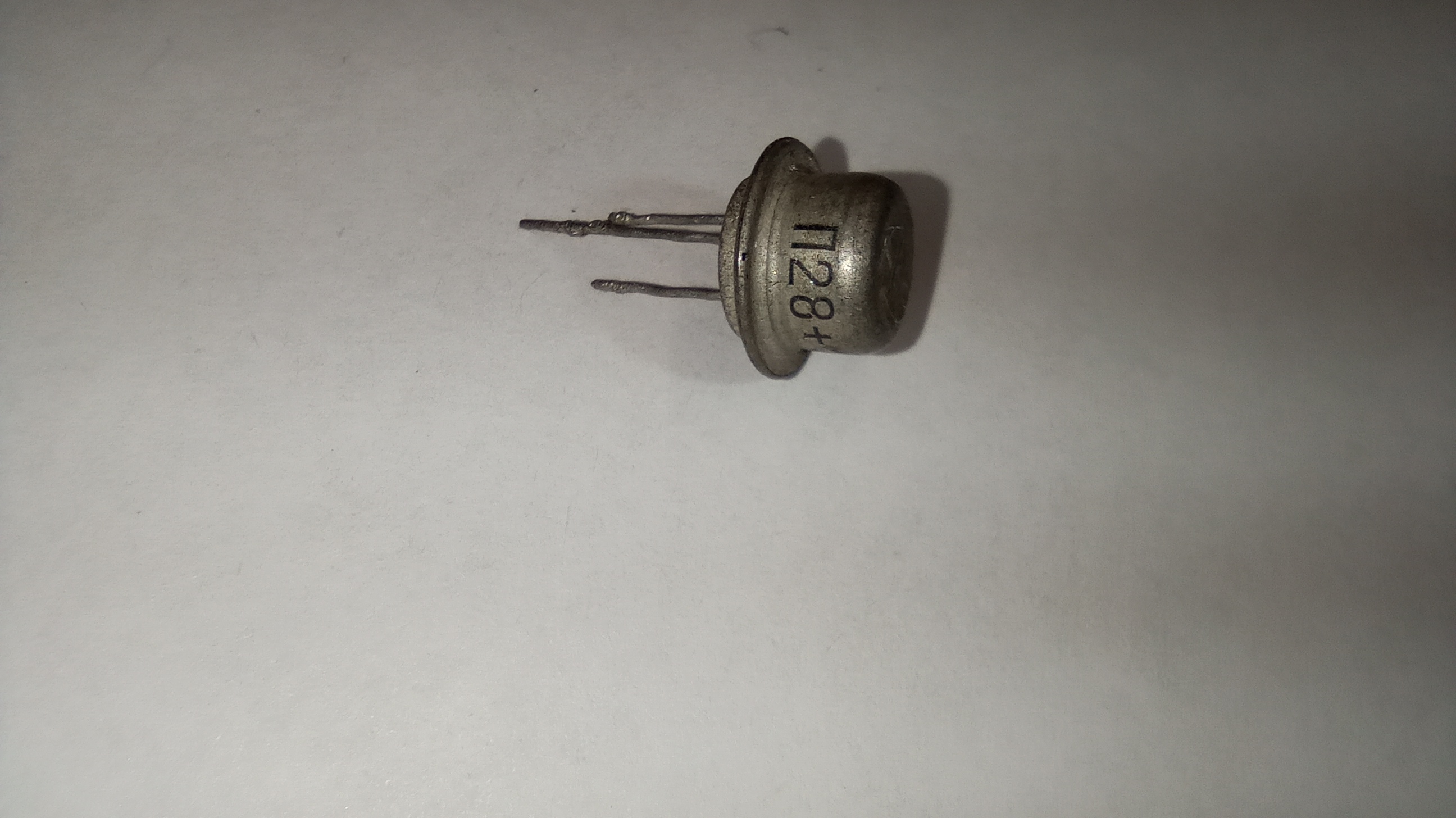

Некоторые транзисторы имели маркировку со знаком плюс (так же маркировалось и на этикетке, и в паспорте). П27А+ - это П27А с более жёсткими границами по коэффициенту усиления (а верхняя граница практически отсутствовала); кроме того, не проводился замер коэффициента шума (только при приёмке партий в ОТК), подразумевалось, что этот параметр конструктивно обеспечивается (не более 10 дБ на приёмке ОТК). Его заказывало только одно предприятие, но для производителя это всегда было в радость, т.к. сразу давало возможность увеличения %% выхода годных и выполнения плана с меньшими затратами. Вроде бы эти приборы были только в гражданском исполнении:

При производстве П27-П30-х выход годных был довольно нестабильным (приборы капризные), поэтому проводилось довольно много работ по отработке режимов.

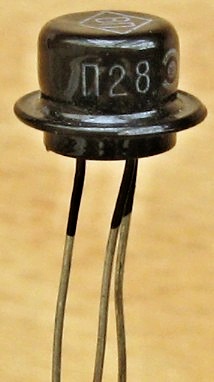

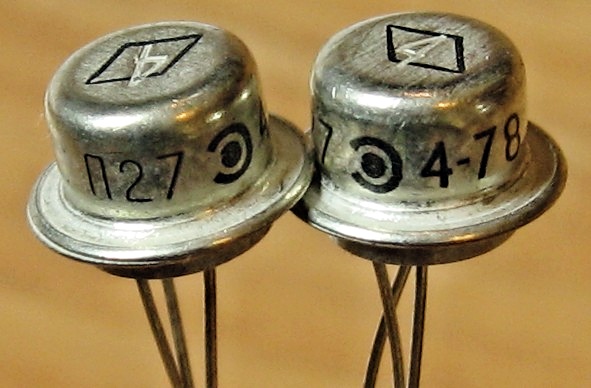

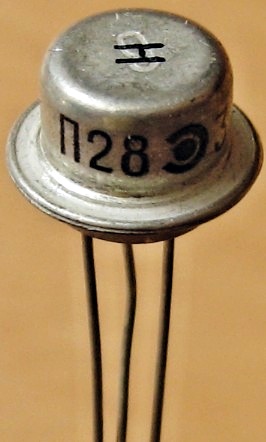

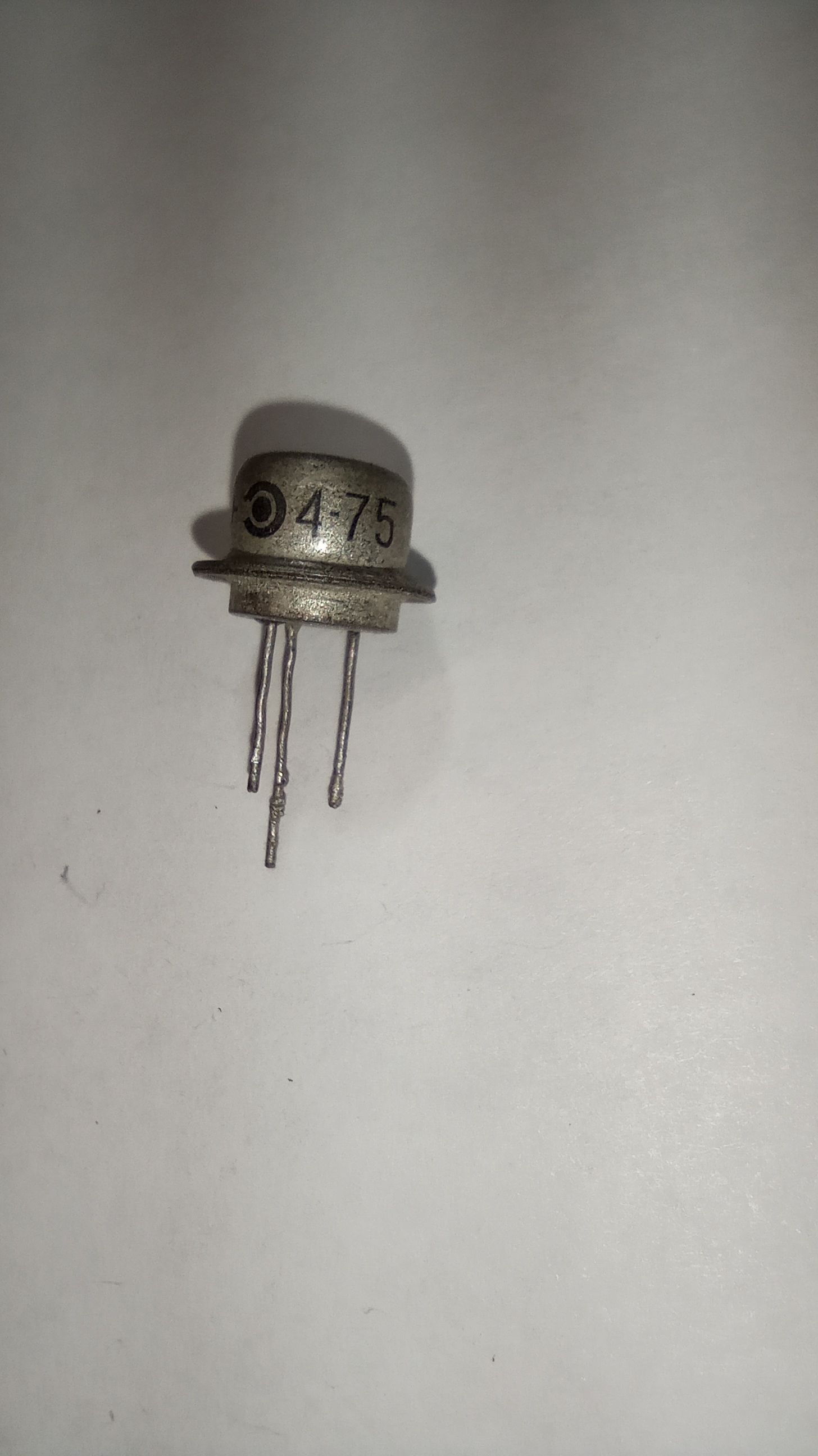

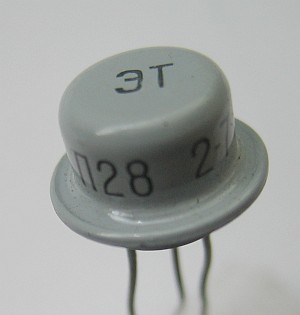

Как правило, при запуске опытных партий транзисторы герметизировались колпаком с заранее выдавленным индексом отличным от серийной продукции (например "6", как на снимке выше), а при маркировке краской делались дополнительные отметки в случае, если отрабатывались какие-то варианты, например – "ЭТ" (электротренировка), по "Н" основная версия - некалиброванные, то есть отбраковка. У этих транзисторов был либо коэффициент передачи маленький, либо обратный ток коллектора большой; они массово шли в наборы для радиолюбителей ;)))

Вся продукция из опытных партий запускалась по маршруту «5», анализировалась, а потребителю отгружалась только как гражданская.


(фото с форума "Портативное ретрорадио")

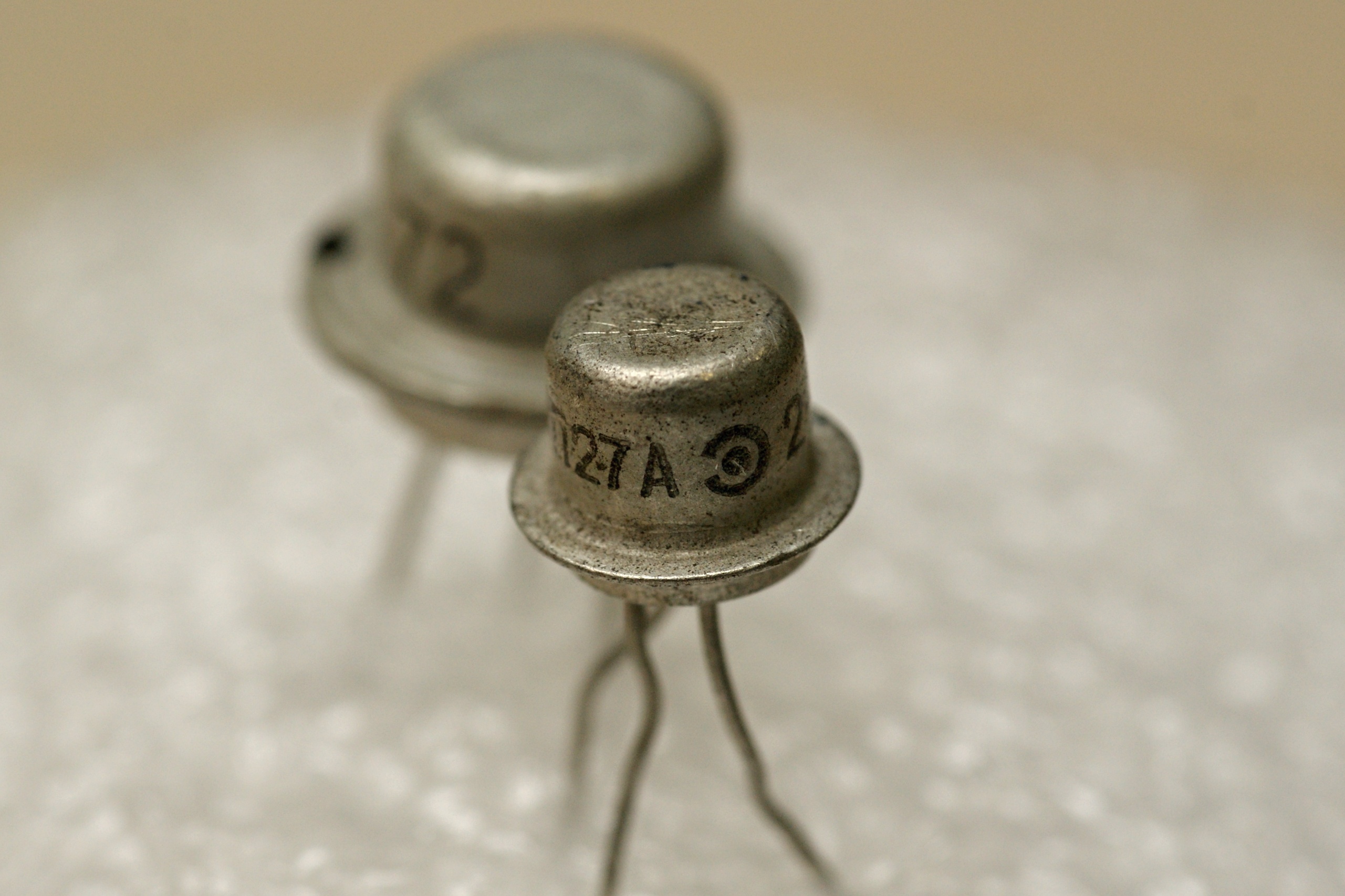

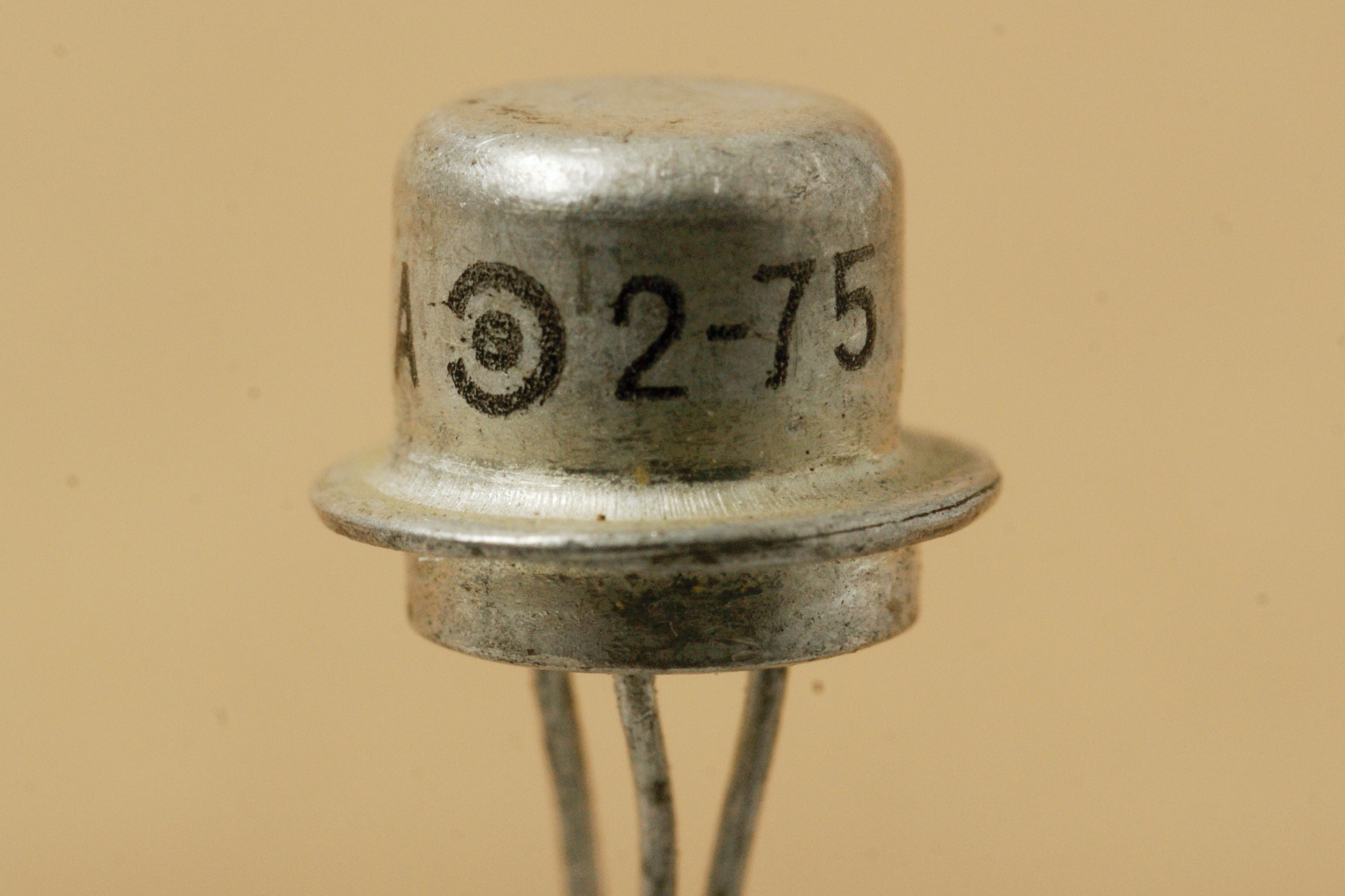

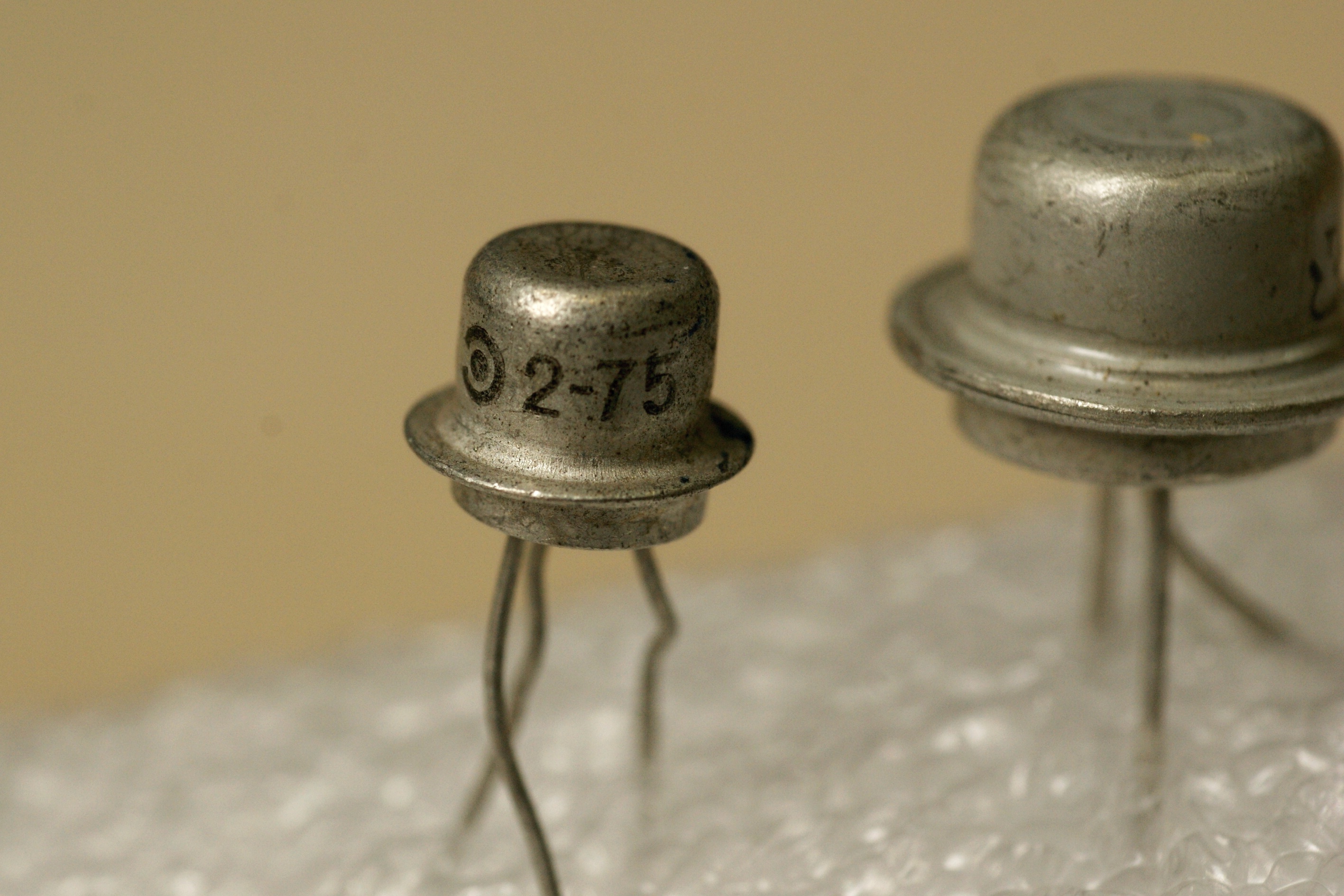

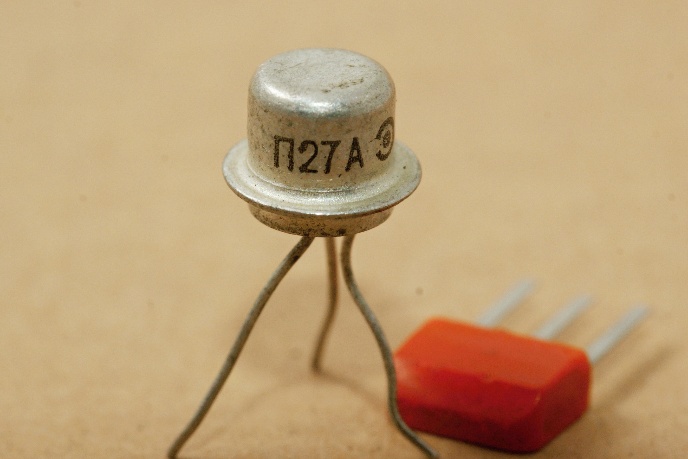

Интересный образец - транзистор П27А в уменьшенном корпусе. Пока неизвестно, насколько массовым был выпуск такого варианта и как долго он продолжался:


(фото Влада)

(фото Влада)

Источники:

1. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
2. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
3. Лабутин В. К. Транзисторы. Издание второе, переработанное и дополненное. Москва, "Энергия", 1967. (Массовая радиобиблиотека. Вып. 638.)
4. В. Леонтьев, В. Фролов. Справочный листок. Параметры и цоколевки плоскостных транзисторов, разработанных до 1964 года. - "Радио", №2, 1968.
5. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
6. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
7. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
8. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
9. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
10. Полупроводниковые приборы. Справочник. Том X. Транзисторы. Издание второе. - Министерство электронной промышленности СССР. Научно-исследовательский институт.
11. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
12. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
13. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
14. В.П. Градиль. Краткий справочник радиомонтажника. - Харьков, "Прапор", 1974.
15. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
16. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
17. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
18. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
19. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
20. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
21. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
22. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
23. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
24. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
25. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
26. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
27. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
28. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
