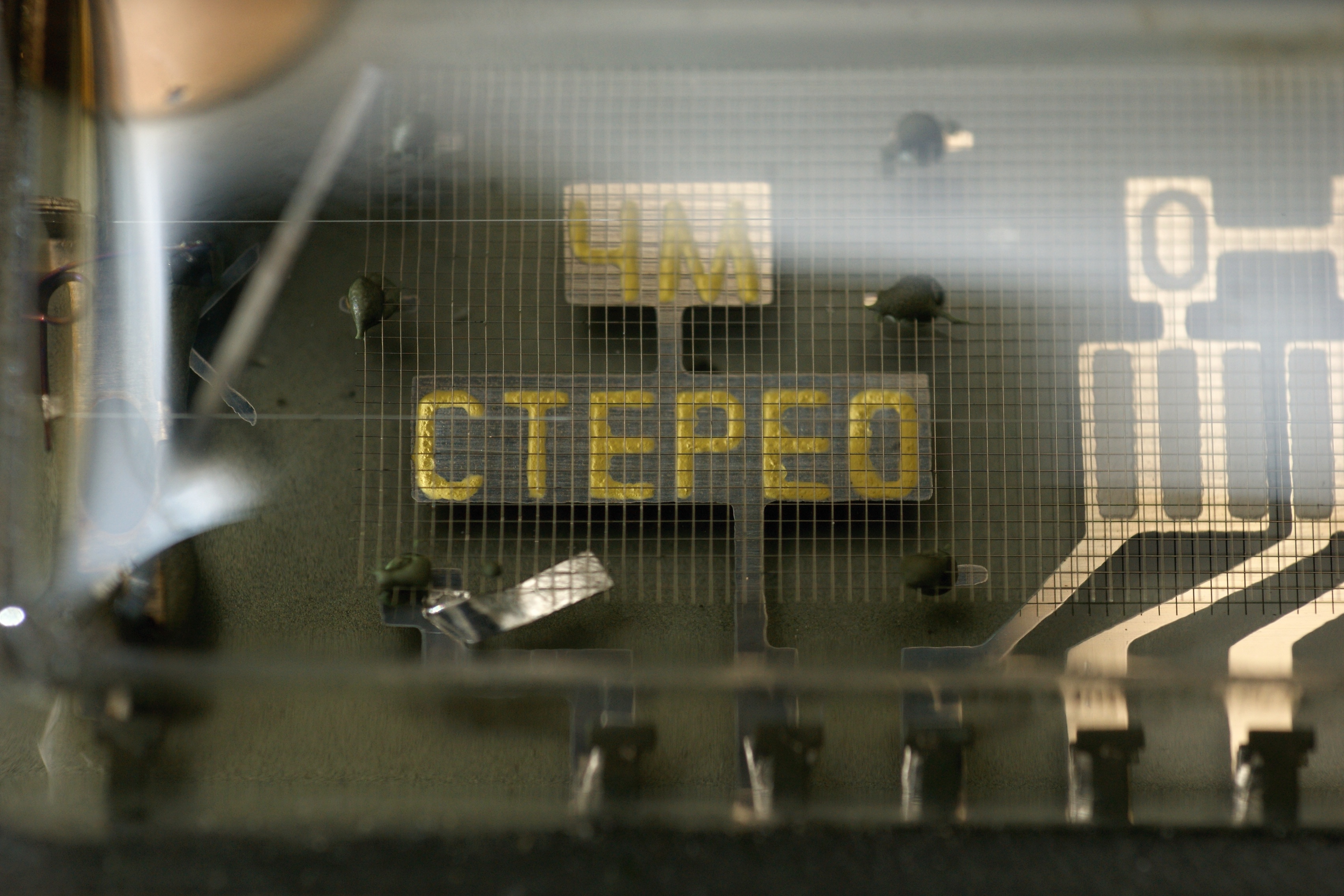

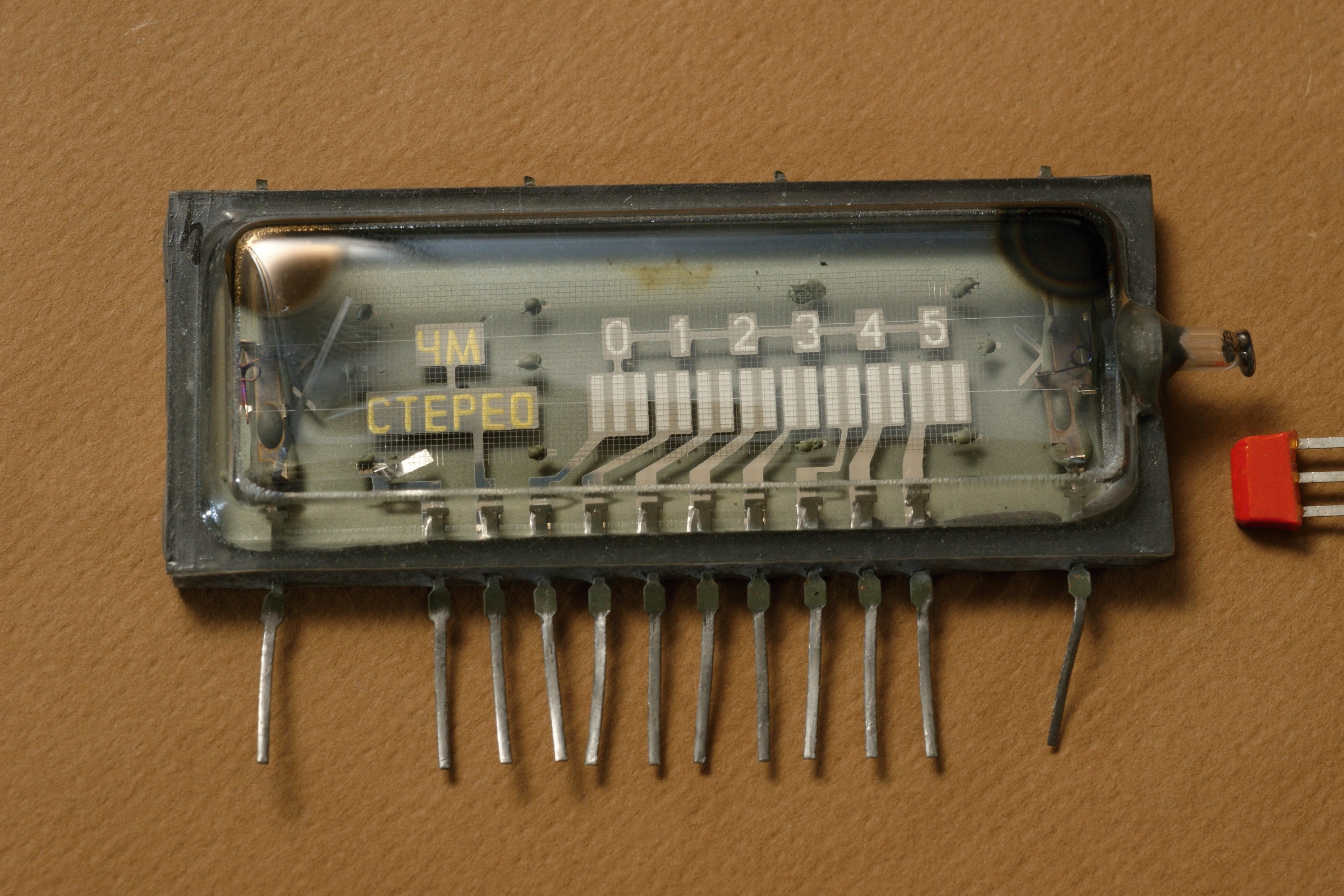

Шкальный вакуумный люминесцентный индикатор из 10 управляемых элементов, надписей и оцифровки. Предназначен для отображения информации о режимах работы и точности настройки тюнера.

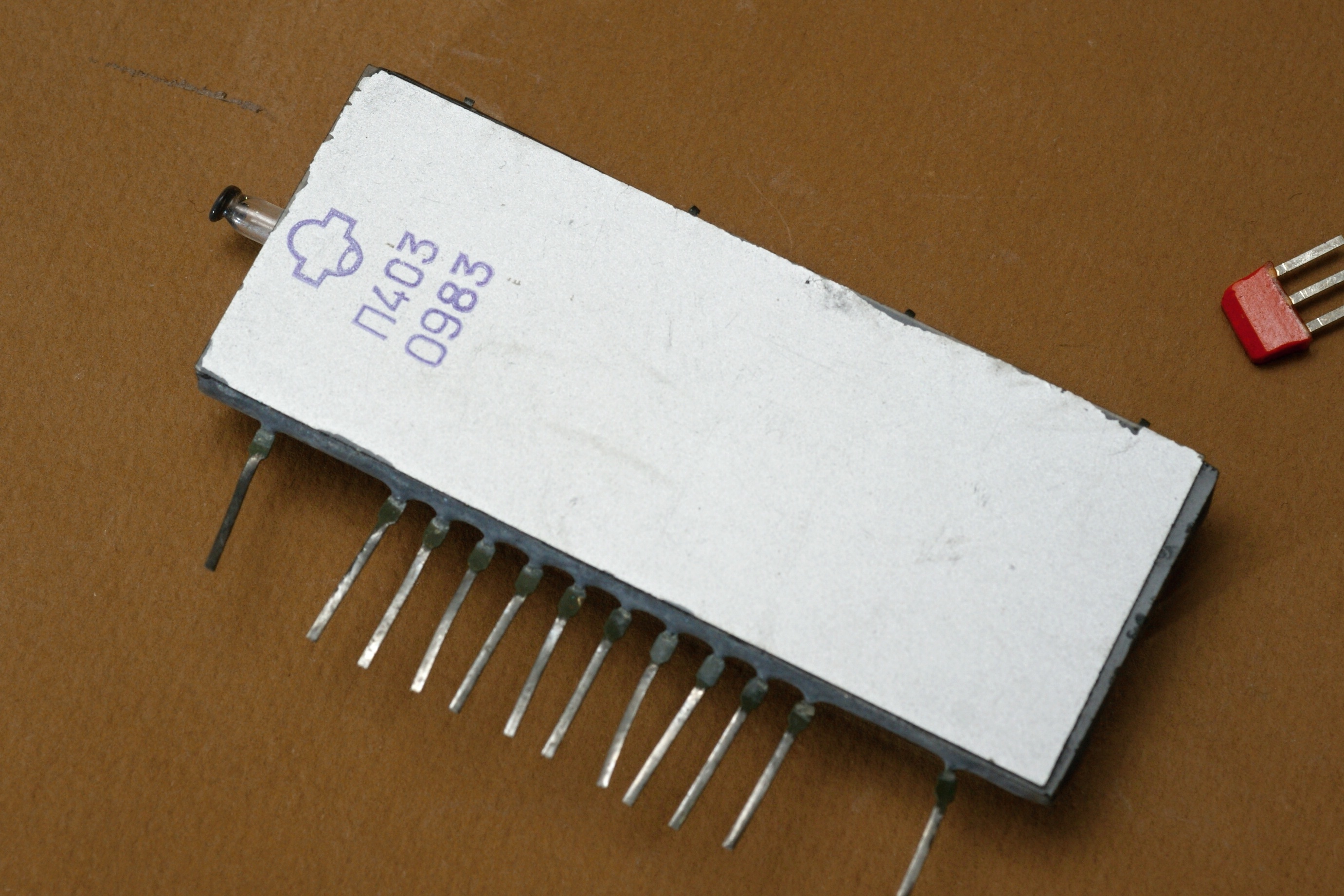

Это изделие из опытных разработок саратовского завода "Рефлектор". По конфигурации сегментов индикатор совпадает с серийным ИЛТ1-8М, но расположение выводов разное. Видимо, П403 был прототипом ИЛТ.
![]() | Яркость свечения - зеленый цвет 300 кд/м2, красный цвет 70 кд/м2 |
![]() | Контрастность не менее 60% |
![]() | Угол обзора не менее 40 град |
![]() | Напряжение накала 2,1...2,6 В |
![]() | Напряжение сетки 15...25 В |
![]() | Напряжение анодов-сегментов 27...30 В |
![]() | Ток накала 80...110 мкА |
![]() | Ток сетки 2...4 мкА |
![]() | Ток анодов-сегментов 8...16 мкА |
![]() | Количество переключений не менее 10 000 |
![]() | Время готовности не более 0,5 с |
![]() | Минимальная наработка 15 000 ч |
Источники:
1. Лисицын Б.Л. Низковольтные индикаторы: Справочник.- М.: Радио и связь, 1985. (Массовая радиобиблиотека, Вып. 1800).
