П408

индикатор П408

Шкальный вакуумный люминесцентный индикатор, предназначенный для отображения уровней воспроизведения в бытовых магнитофонах. Досерийное название индикатора ИЛТ5-30М, из разработок саратовского завода "Рефлектор".

Электрические параметры

Яркость свечения - зеленый цвет 300 кд/м2, красный цвет 70 кд/м2

Контрастность не менее 60%

Угол обзора не менее 40 град

Напряжение накала 2,95...3,85 В

Напряжение сетки 15...25 В

Напряжение анодов-сегментов 27...35 В

Ток накала 100...130 мкА

Ток сетки 3 мкА

Ток анодов-сегментов 2 мкА

Скважность 4,5...5,5

Количество переключений не менее 10 000

Время готовности не более 0,5 с

Минимальная наработка 10 000 ч

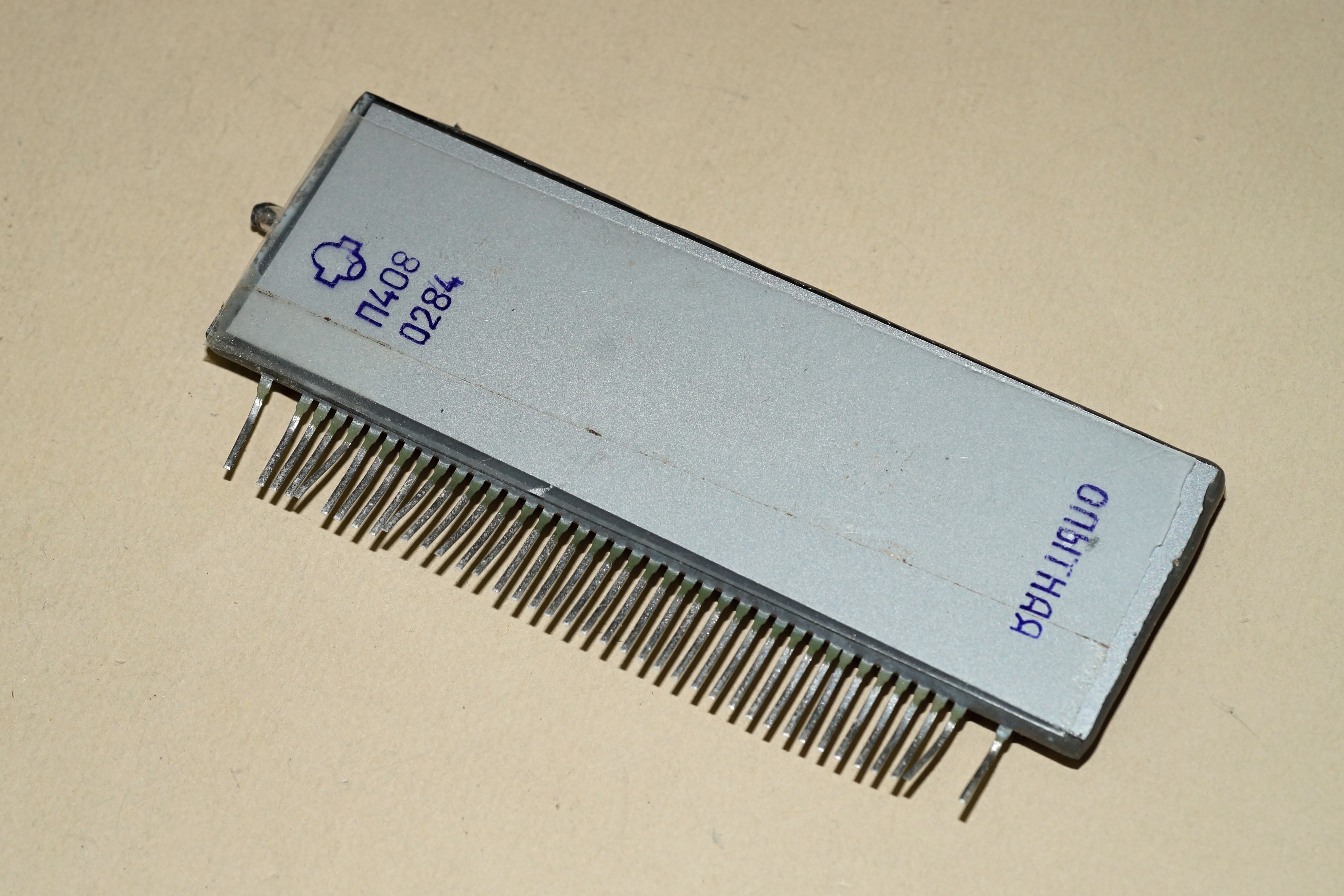

индикатор П408

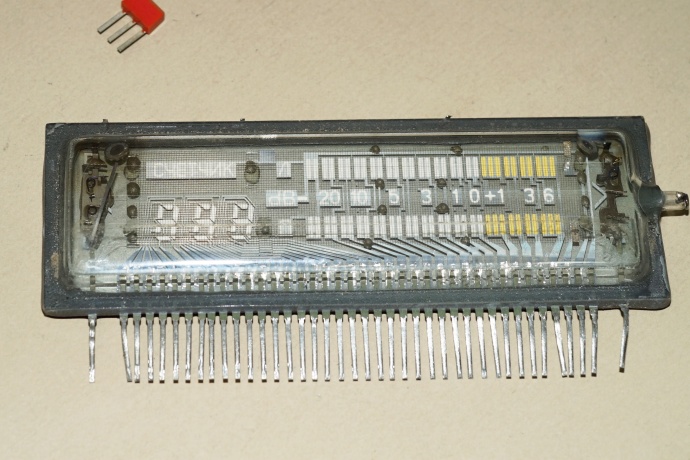

индикатор П408

Источники:

1. Лисицын Б.Л. Низковольтные индикаторы: Справочник.- М.: Радио и связь, 1985. (Массовая радиобиблиотека, Вып. 1088).
