П416А

индикатор П416А

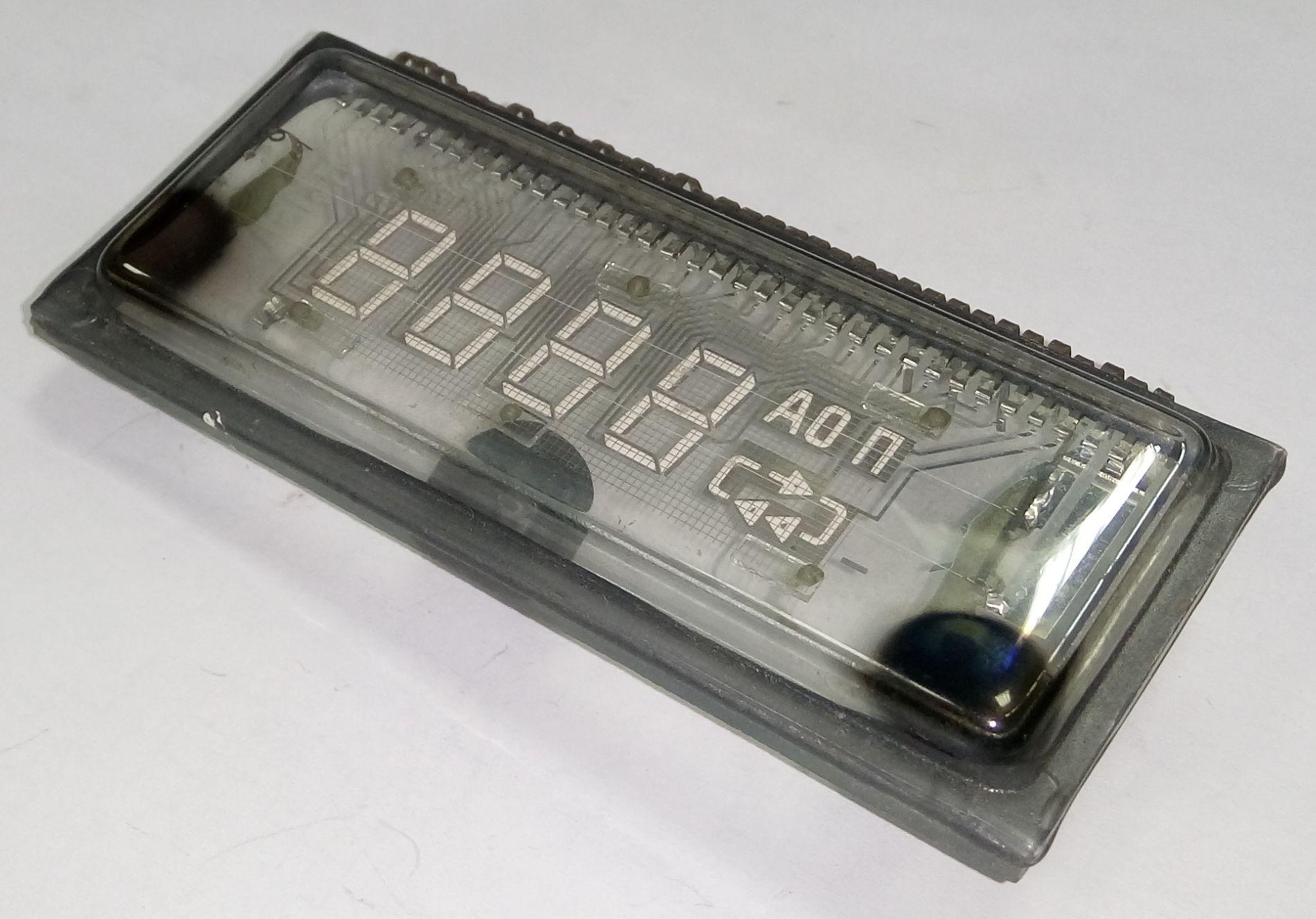

Четырехразрядный вакуумный люминесцентный индикатор с дополнительными мнемоническими символами, предназначенный для отображения счета количества расхода магнитной ленты в бытовых кассетных магнитофонах ("Электроника МП-204-Стерео", "Полтава М-210-стерео"). Из опытных разработок саратовского завода "Рефлектор".

В литературе есть данные на вариант П416, без доп. буквы:

Электрические параметры

Яркость свечения - зеленый цвет 300 кд/м2

Контрастность не менее 60%

Угол обзора не менее 40 град

Напряжение накала 4,25...5,5 В

Напряжение сетки 15...25 В

Напряжение анодов-сегментов 27...35 В

Ток накала 35...45 мкА

Ток анодов-сегментов 5 мкА

Количество переключений не менее 10 000

Время готовности не более 0,5 с

Минимальная наработка 10 000 ч

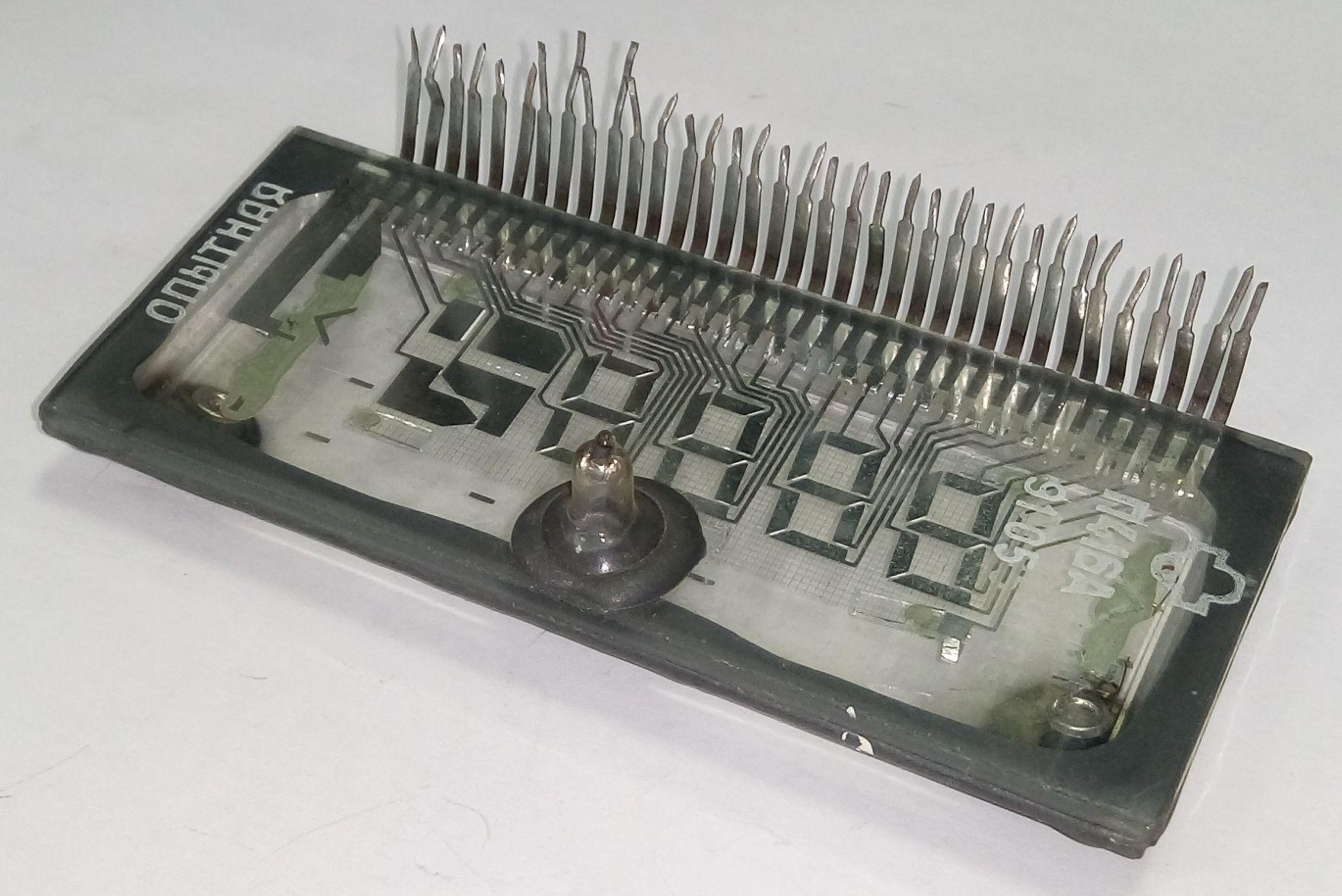

индикатор П416А

Источники:

1. Лисицын Б.Л. Низковольтные индикаторы: Справочник.- М.: Радио и связь, 1985. (Массовая радиобиблиотека, Вып. 1088).
