П416, П416А, П416АИ, П416Б, П416Б ЭВМ, П416В

   Германиевые диффузионные высокочастотные p-n-p транзисторы малой мощности.

   Справочный лист на них, и заводские паспорта, от "Интеграла", нальчикские старый и поновее, и таллинский на вариант ОС. Любопытно, что нальчикский вариант П416Б (и только он) чуть отличался от других, границы h21Э для него задавались 90...250, против 100...200 у прочих заводов.

   Разработаны были в 1960 году по ОКР "Папоротник" как транзисторы повышенной надежности. Исполнителем темы был, насколько я знаю, Таллинский радиотехнический завод имени Х. Пегельмана (в дальнейшем "Тонди-электроника")

   Основное назначение - работа в переключательном режиме; впрочем, благодаря удачному сочетанию параметров были довольно универсальными и массовыми приборами.

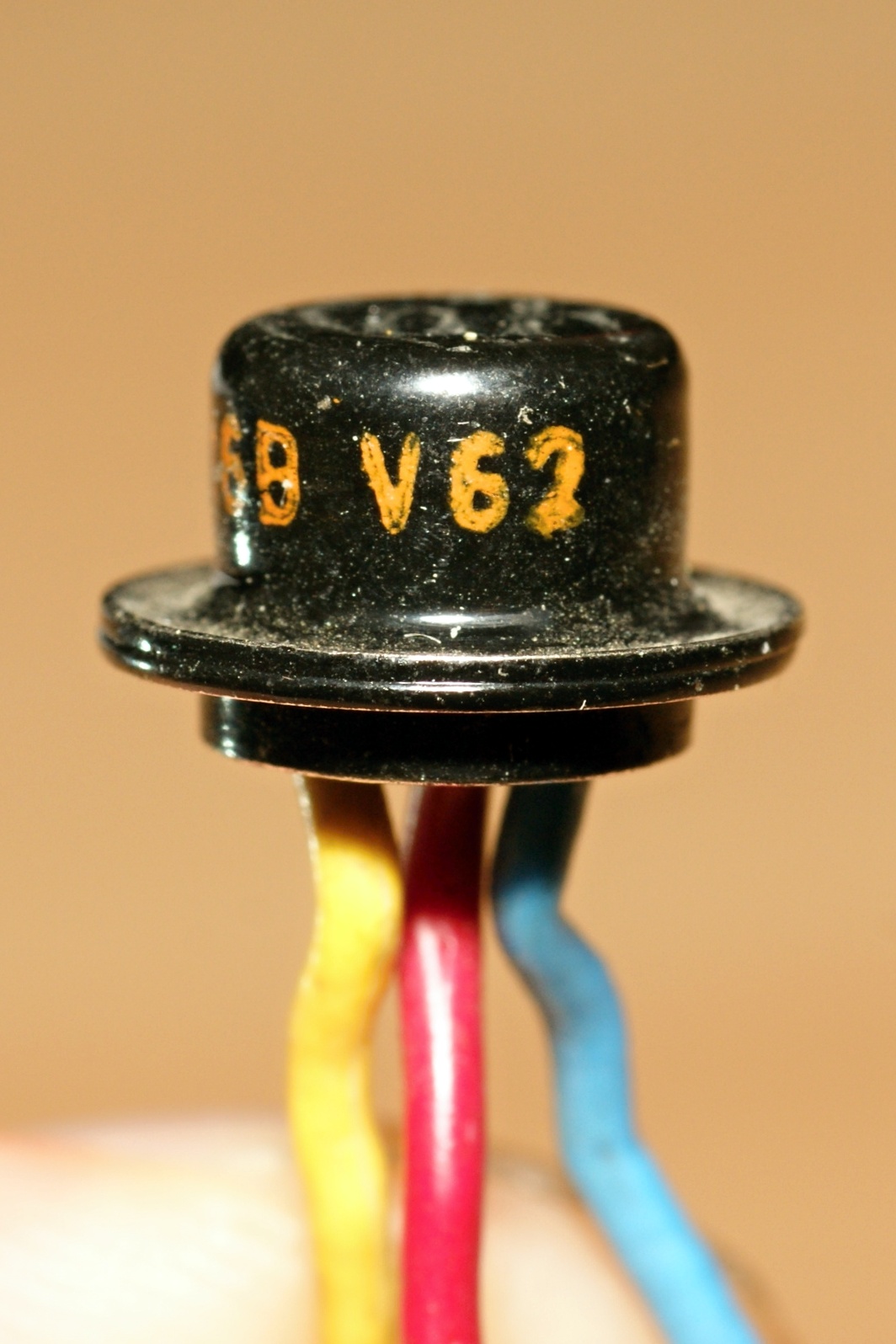

   Встречались и экзотические варианты, такие как П416Б ЭВМ, а также не упомянутые ни в одном справочнике П416В (это вариант с максимальным коэффициентом передачи, 120...360, но от них быстро отказались в пользу П416Б).

   Выпуском их занимались, помимо таллинского завода, Рижский ЗПП (ныне "Альфа"), минский "Интеграл"; с 1967 года к ним присоединился минский же "Транзистор", а в 70-х годах и Нальчикский ЗПП (ПО "Элькор").

   К началу 90-х они перешли в категорию неперспективных, с рекомендацией замены на КТ363АМ,БМ для гражданского варианта, и на 2Т326/2Т3108 для военного.

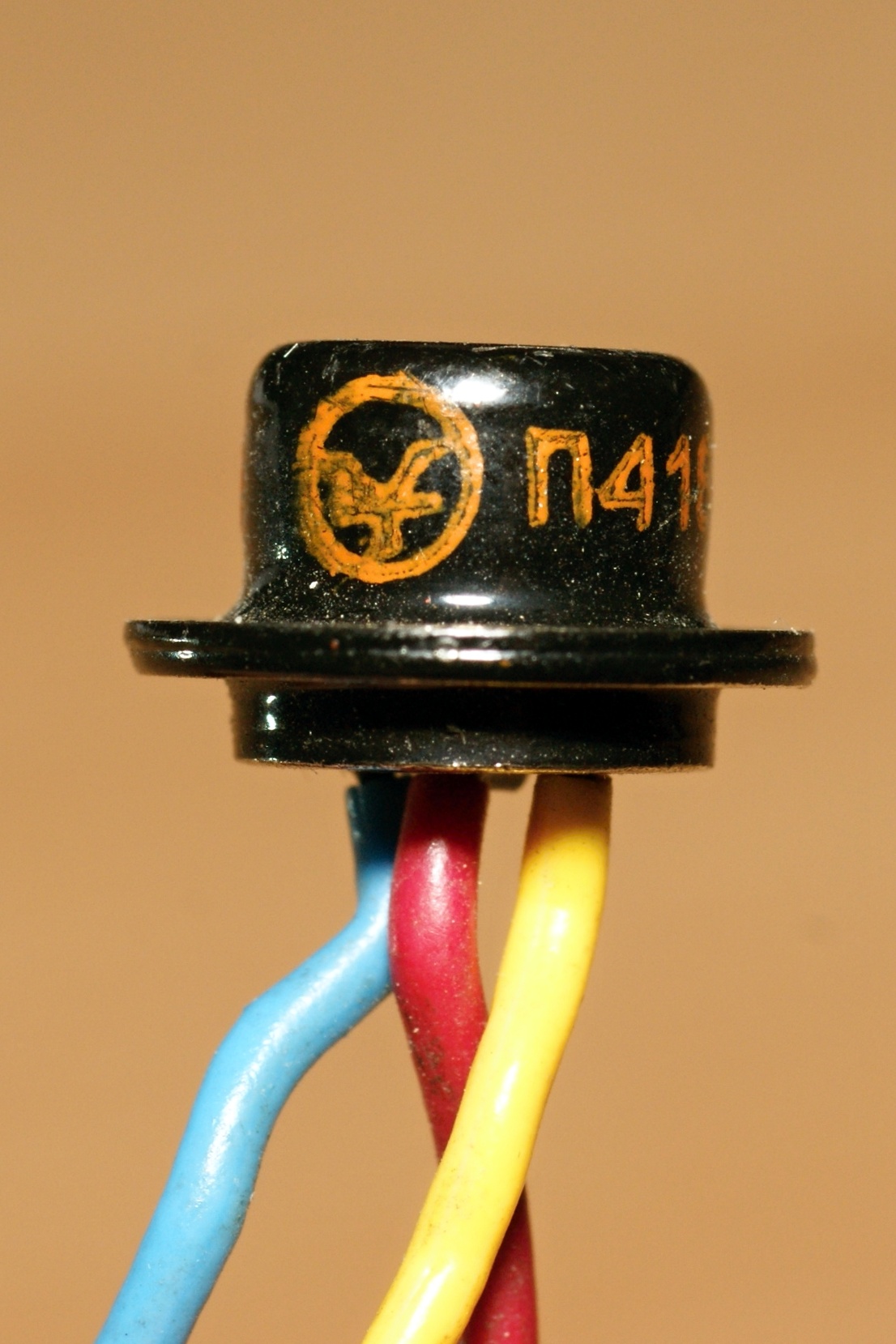

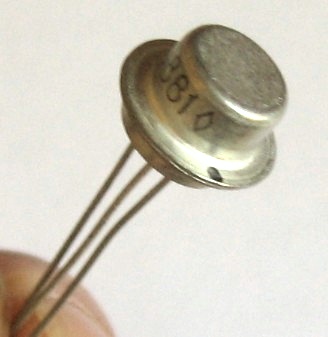

(фото с форума Радиокартинки)

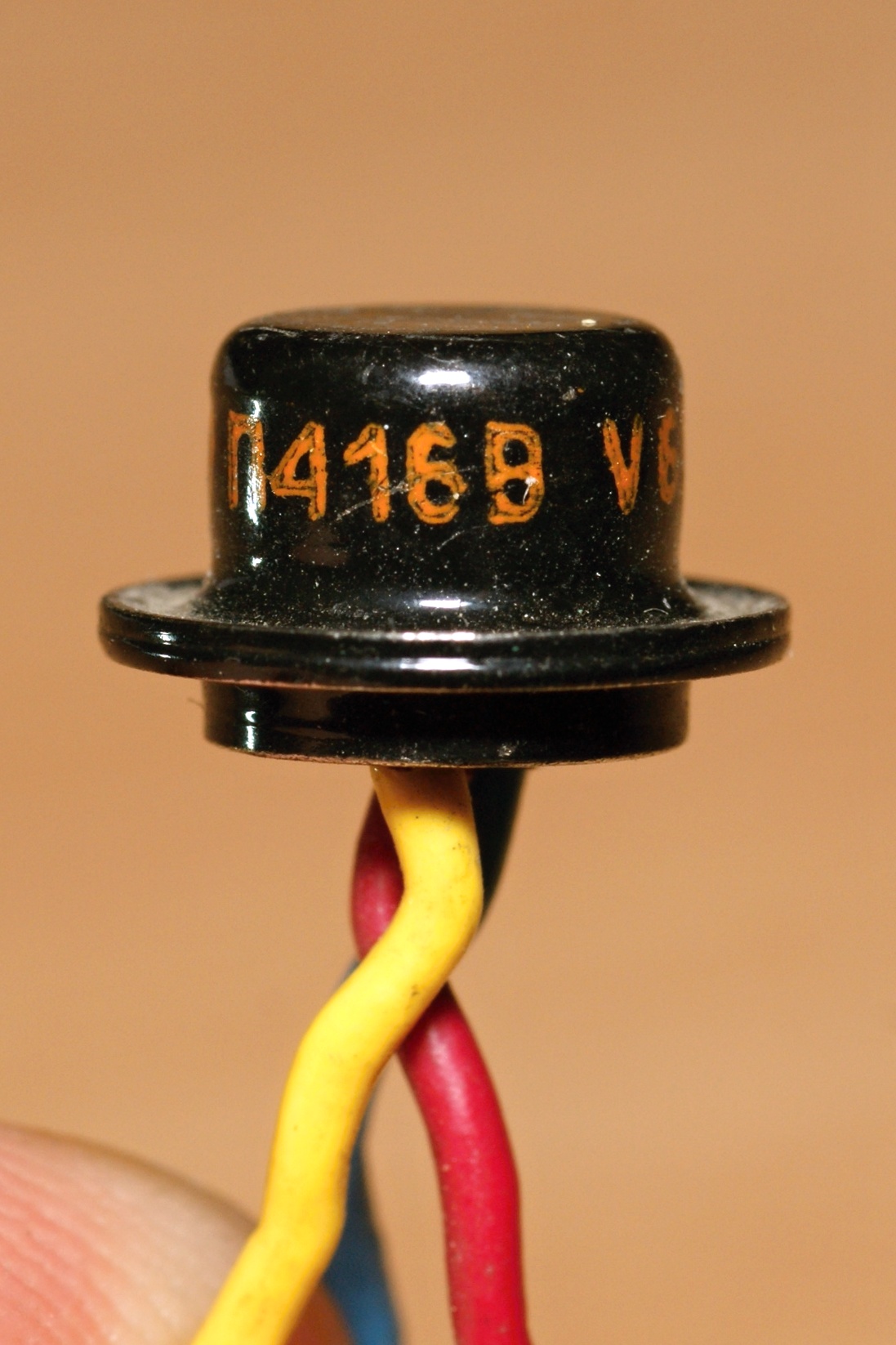

(фото с форума Радиокартинки)

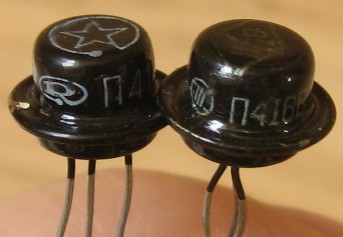

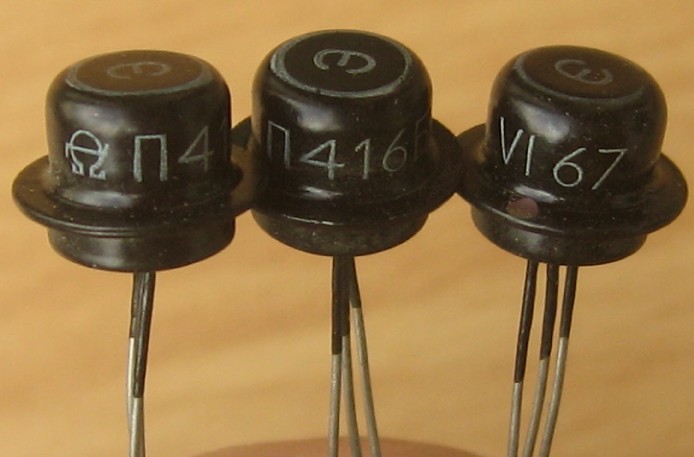

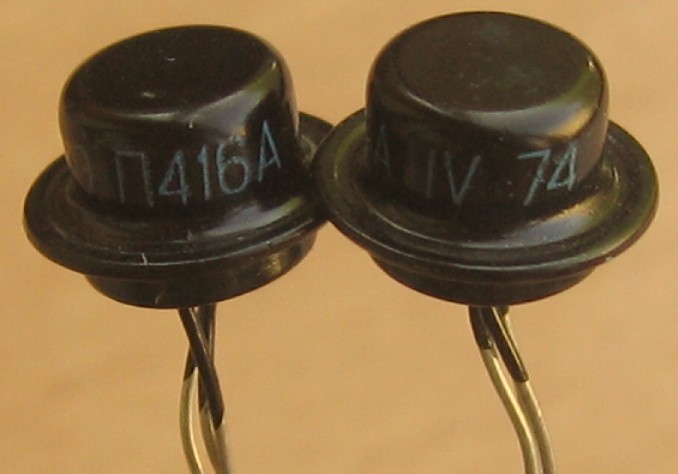

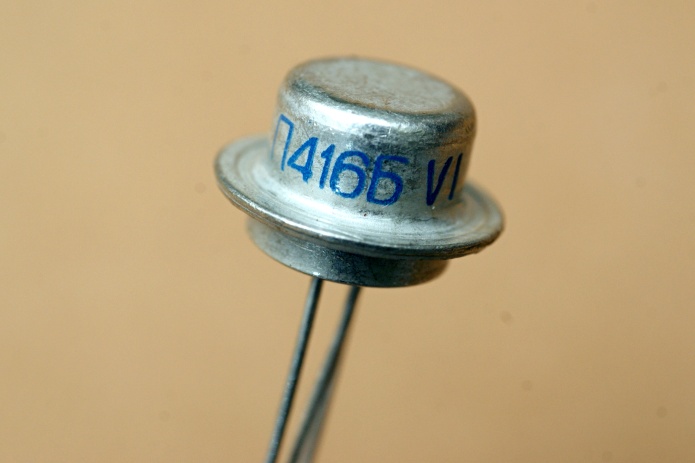

нальчикские транзисторы иногда маркировались голубой краской, вещь довольно редкая:

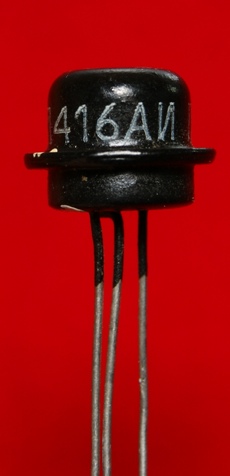

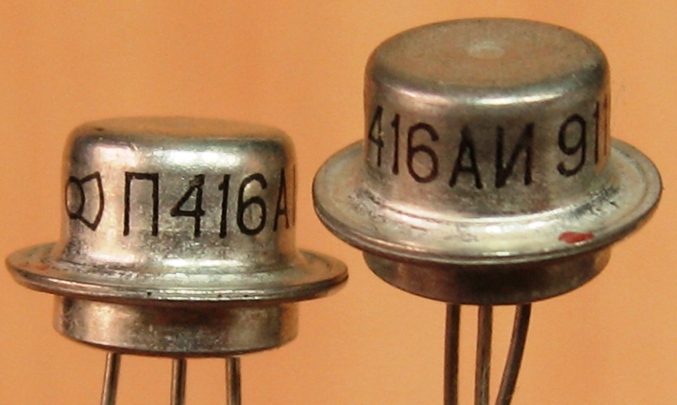

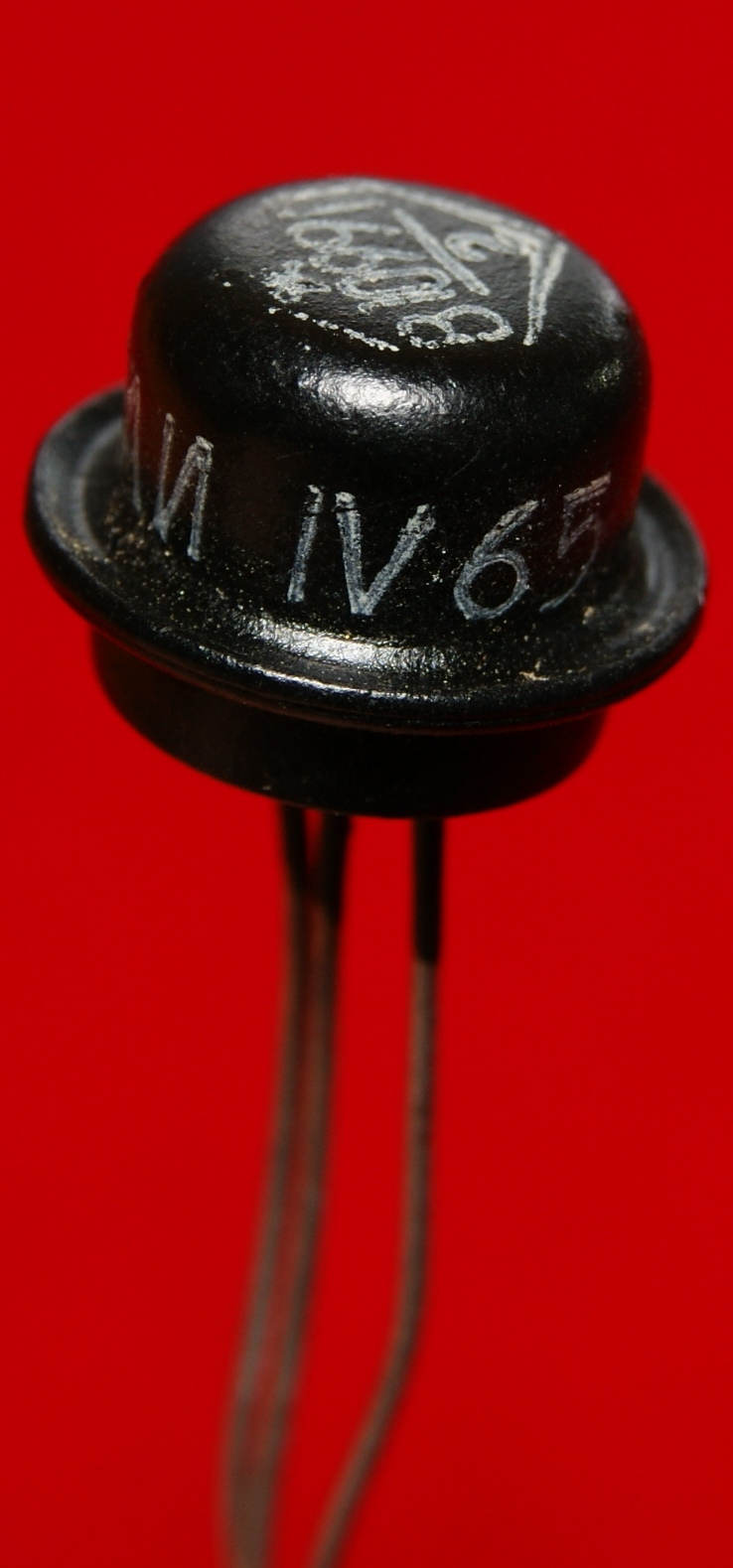

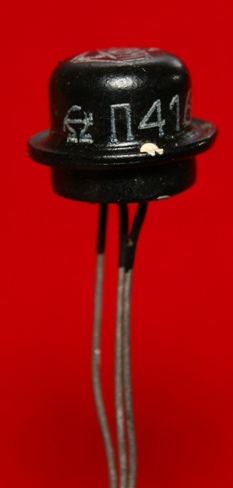

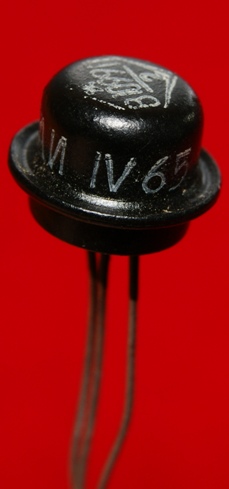

Вариант с буквой "И", не отмеченный ни в одном справочнике... импульсный?

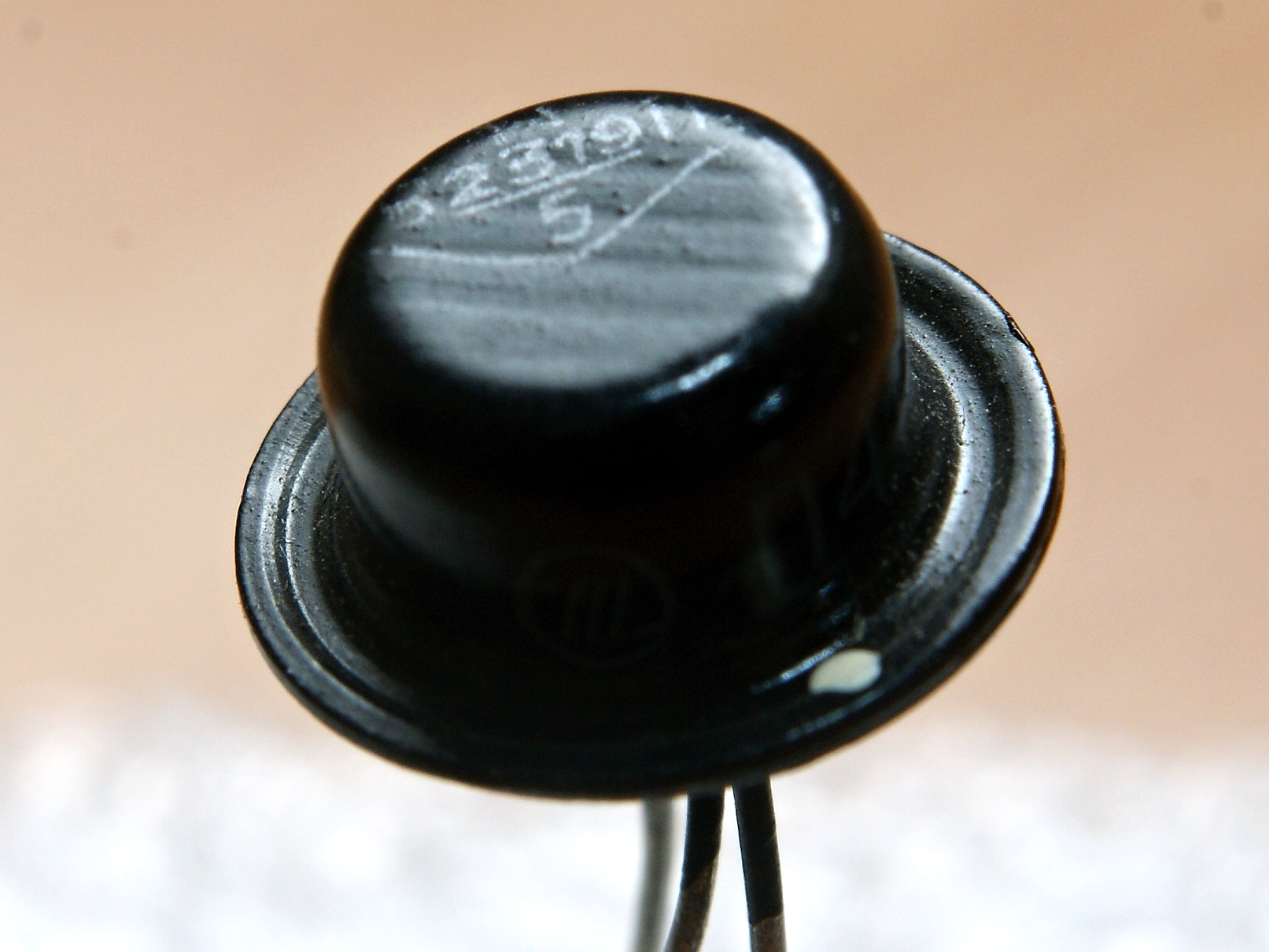

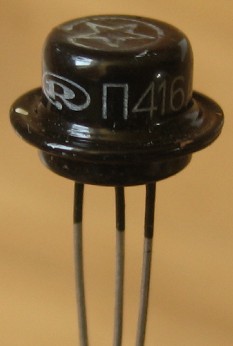

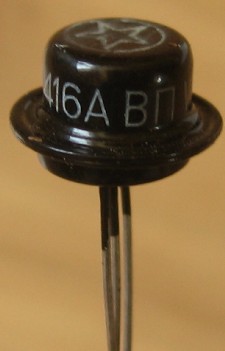

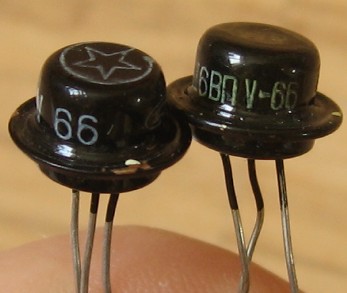

Вот здесь штамп "интеграловского" военпреда можно разглядеть подробней:

П416Б ЭВМ

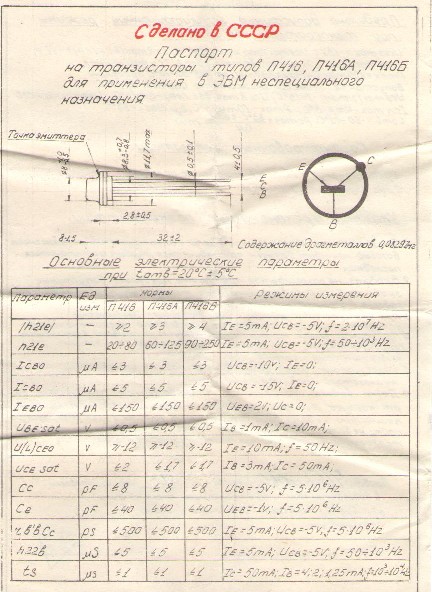

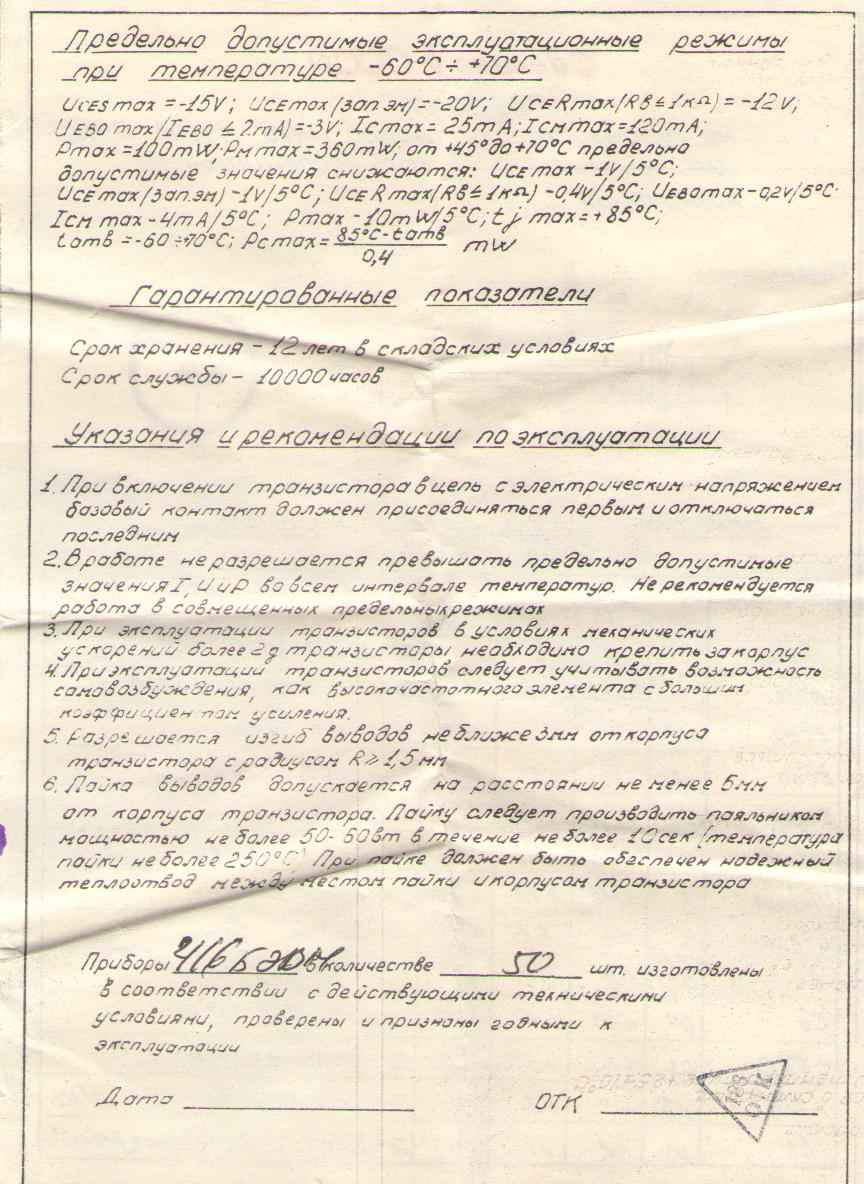

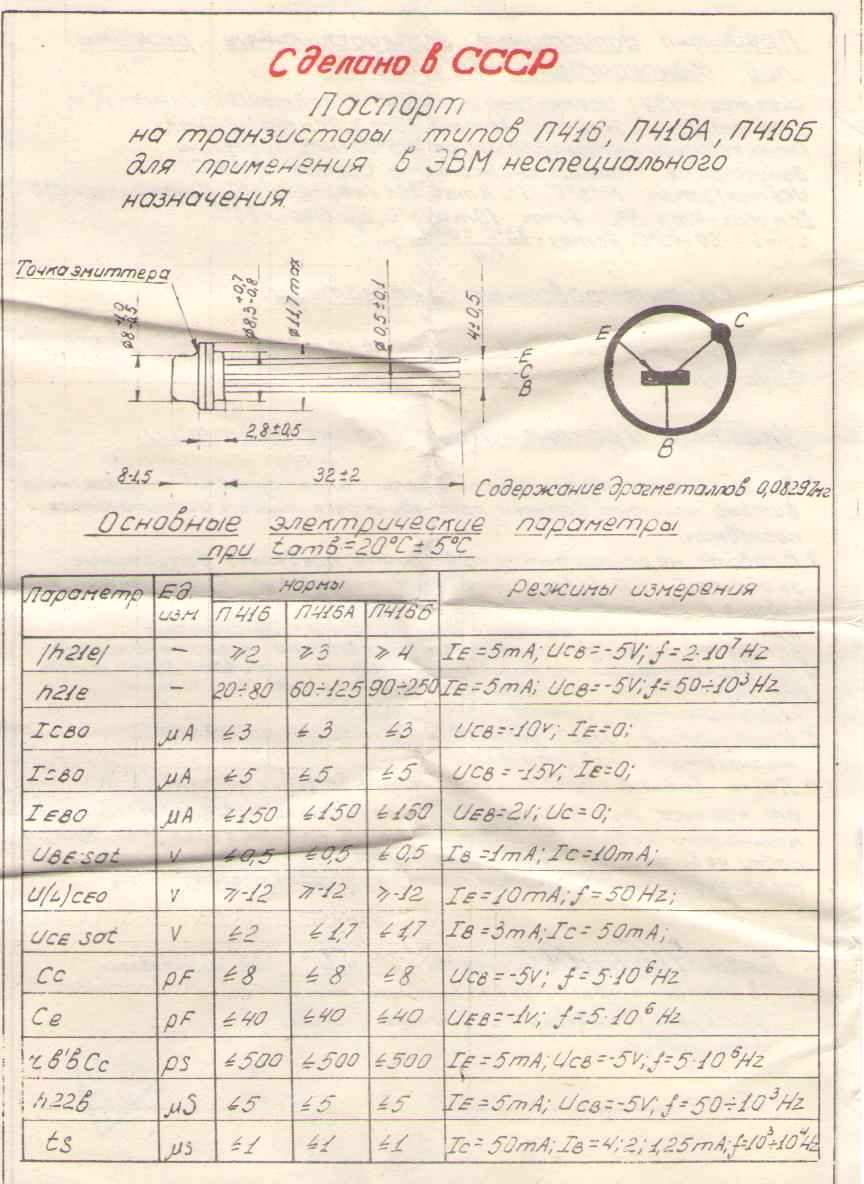

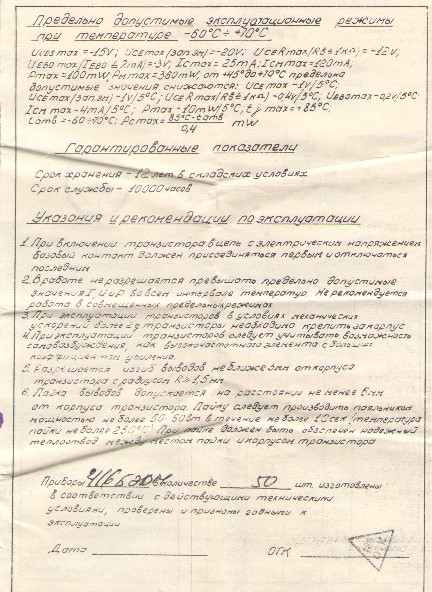

Странный вариант всем знакомого транзистора, при чем тут ЭВМ? Ответ я получил, вскрыв упаковку - в паспорте. Оказывается, это особый транзистор "для применения в ЭВМ неспециального назначения".

Производитель - неизвестен.

Судя по всему эти транзисторы предназначались на экспорт, так-то! Указанный на упаковке "Машприборинторг" - внешнеторговое объединение (существует до сих пор, кстати!)

Источники:

1. Транзисторы и полупроводниковые диоды. Под общей редакцией И. Ф. Николаевского.- Москва, Связьиздат, 1963.
2. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
3. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
4. Автоматизация производства и промышленная электроника. В 4 тт. Главные редакторы А. И. Берг и В. А. Трапезников, т. 4. М., "Советская энциклопедия", 1965. (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 4. Телекомандование - Ячейки стандартные.
5. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
6. Лабутин В. К. Транзисторы. Издание второе, переработанное и дополненное. Москва, "Энергия", 1967. (Массовая радиобиблиотека. Вып. 638.)
7. Ю.К. Акимов, А.И. Калинин, В.Ф. Кушнирук, Х.Юнгклауссен. Полупроводниковые детекторы ядерных частиц и их применение. Атомиздат, Москва, 1967.
8. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
9. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
10. А.Клейман, К.Шор. Транзисторы для телевизоров. Издательство ДОСААФ. Москва - 1969.
11. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
12. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
13. Горюнов Н.Н. Свойства полупроводниковых приборов при длительной работе и хранении. М., "Энергия", 1970 (Библиотека по радиоэлектронике. Вып. 223).
14. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
15. Расчет электронных схем на ЭЦВМ. Белов Б.И., Норенков И.П. М. "Машиностроение", 1971.
16. Каталог полупроводниковых приборов. - Москва, ЦНИИ "Электроника", 1971.
17. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
18. Дьяконов В.П. Лавинные транзисторы и их применение в импульсных устройствах. Под ред. С.Я. Шаца. М., "Сов. Радио", 1973.
19. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
20. Шитиков Г.Т., Цыганков П.Я., Орлов О.М. Высокостабильные кварцевые автогенераторы. Под ред. Шитикова Г.Т. М., "Сов. радио", 1974.
21. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
22. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
23. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
24. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976.
25. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 4-е, перераб. и доп. М., "Энергия", 1977
26. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
27. Транзисторы для аппаратуры широкого применения: Справочник / К. М. Брежнева, Е. И. Гантман, Т. И. Давыдова и др. Под ред. Б. Л. Перельмана. - М.: Радио и связь, 1981
28. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
29. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
30. Нефедов Л. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1985.
31. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
32. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
33. Нефедов А. В., Гордеева В. И. Отечественные полупроводниковые приборы и их зарубежные аналоги: Справочник. — 3-е изд., перераб. и доп.— М.: Радио и связь, 1990. (Массовая радиобиблиотека; Вып. 1154).
34. Перечень неперспективных ПП и рекомендуемых замен. - Центральное конструкторское бюро "Дейтон", 1991.
35. Аксенов А. И. и др. Элементы схем бытовой радиоаппаратуры. Диоды. Транзисторы: Справочник / А. И. Аксенов, А. В. Нефедов, А. М. Юшин.— М.: Радио и связь, 1992. (Массовая радиобиблиотека; Вып. 1190).
36. Справочник по полупроводниковым приборам (транзисторы). Москва, 1992. МП "Источник".
37. Триполитов С.В., Ермилов А.В. Микросхемы, диоды, транзисторы: Справочник.— М.: Машиностроение, 1994.
