П418Г, П418Е, П418И

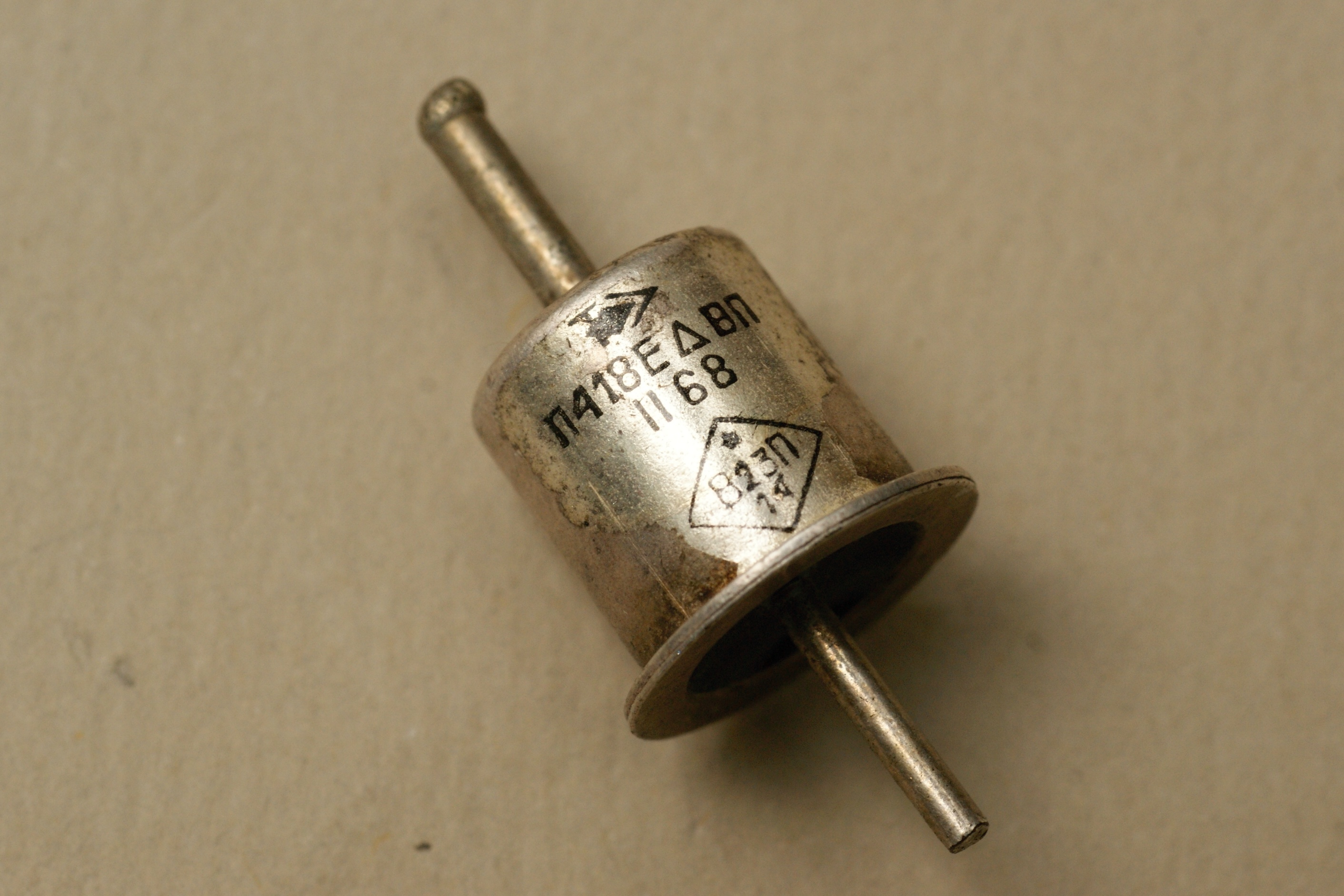

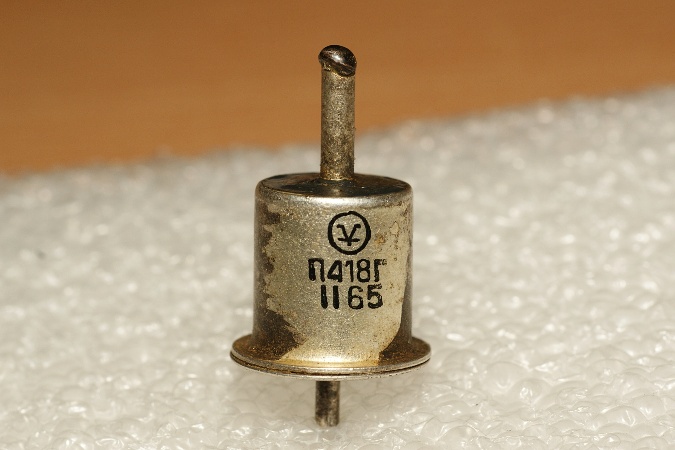

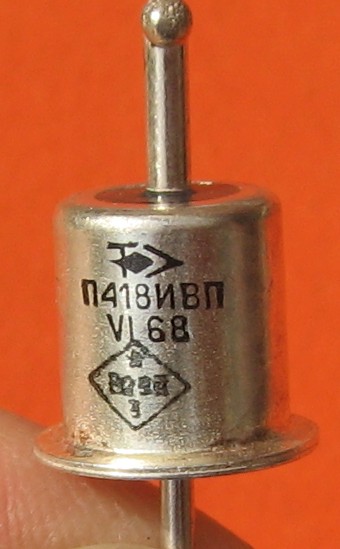

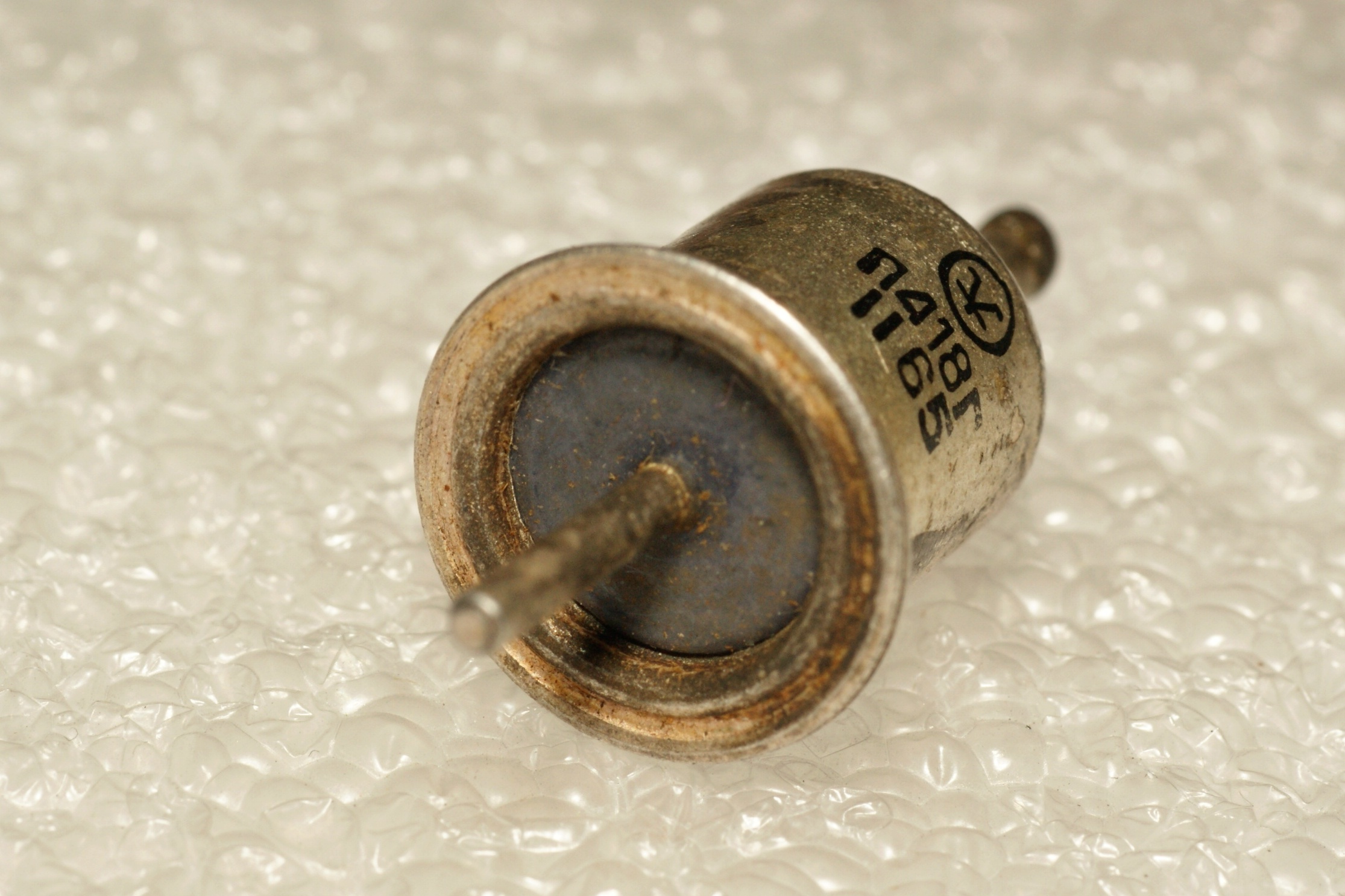

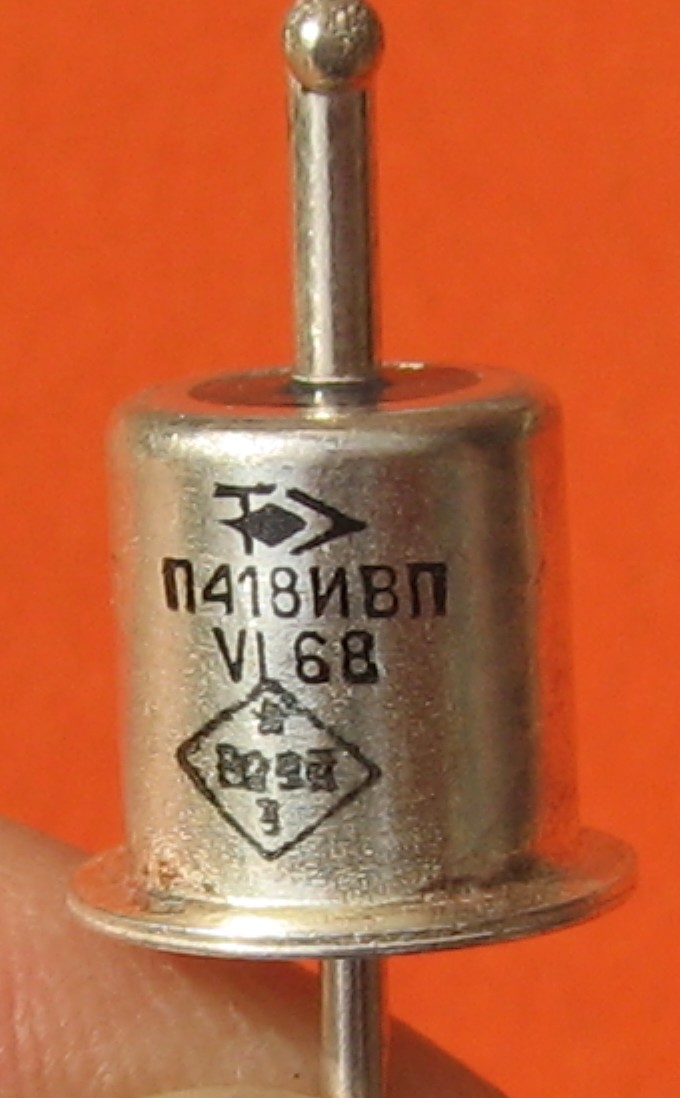

Германиевый СВЧ-транзистор (400 МГц) в необычном корпусе... даже не сразу и поймёшь что это именно транзистор, а не диод, к примеру.

Разработчик и производитель - московский НИИ-35 (ныне НПП "Пульсар"). Разработан в 1957 году (НИР "Поэма"), первые выпуски имели кодированное название 364.

Технические данные - здесь.


(экспонат предоставлен фирмой ЗАО "Электронные системы контроля", г.Пермь.)

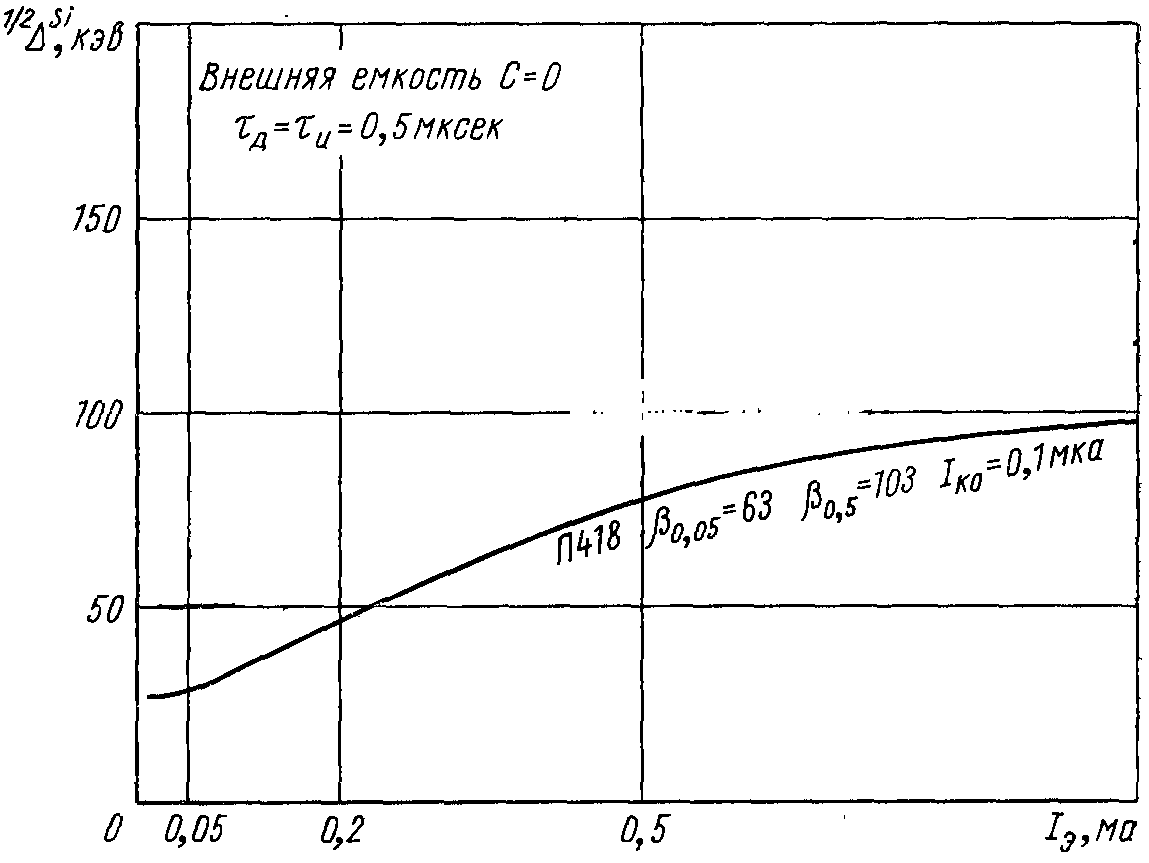

Экспериментальные шумовые характеристики транзисторов при Свх = 0; b0.05 — значение b при Iэ = 0,05 мА:

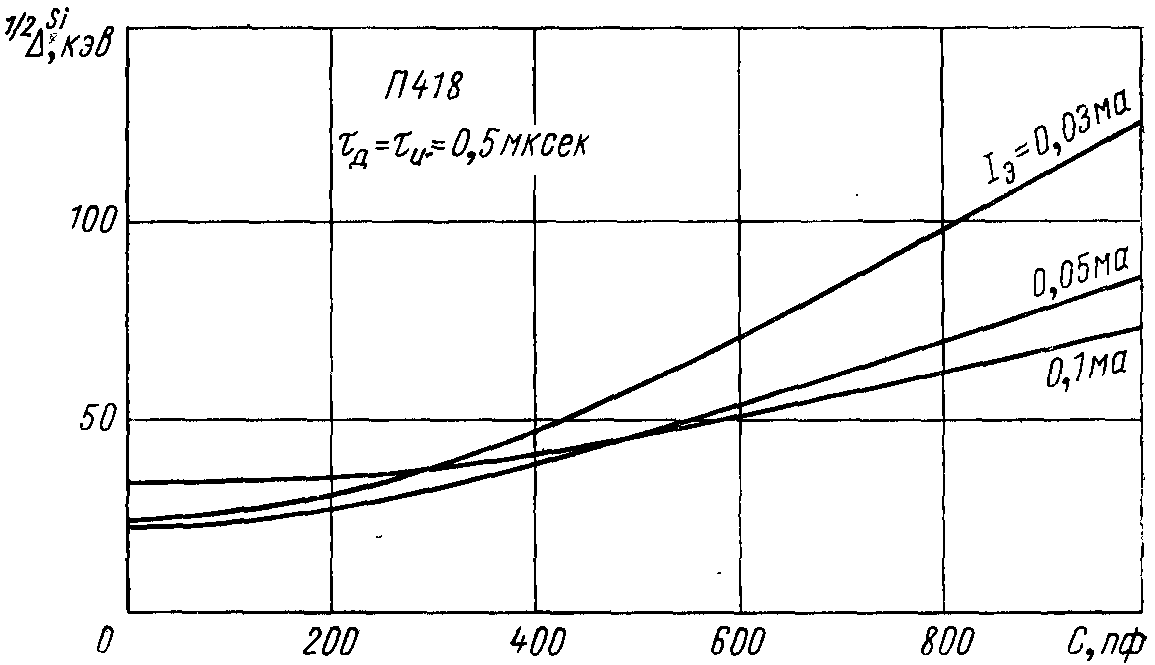

Экспериментальная зависимость разрешения от внешней емкости при разных эмиттерных токах:

Источники

1. Справочник. Часть III. Выпуск 2. Полупроводниковые приборы. 1965.
2. Ю.К. Акимов, А.И. Калинин, В.Ф. Кушнирук, Х.Юнгклауссен. Полупроводниковые детекторы ядерных частиц и их применение. Атомиздат, Москва, 1967.
3. Трутко А.Ф. Методы расчета транзисторов. Изд. 2-е, перераб. и доп. М., "Энергия", 1971.
4. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
