Первые плоскостные транзисторы П1...П3
имели малый срок службы из-за низкого качества герметизации корпуса пайкой. Для решения этой

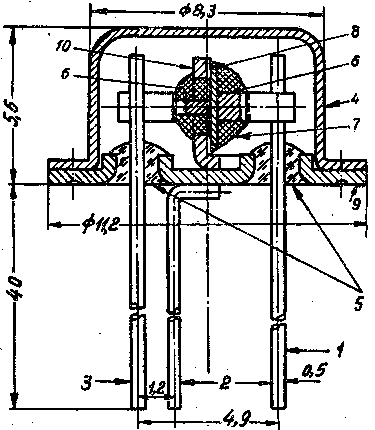

проблемы были разработаны транзисторы П6, корпус которых герметизировался с применением точечной и
кольцевой сварки. "...Только в 1955 году начались разработки новой конструкции транзистора,
так называемого П6, который лег в основу всех дальнейших разработок, был стандартизован и производился
уже на всех заводах, но сначала делали его у нас [в НИИ-35 - К.]"*.
От себя замечу, что конструкция скорее
всего не была оригинальной, а
скопирована с западных образцов; по
косвенным данным с 2N43.
Такое изменение технологии обеспечило герметичность транзисторов и значительно повысило их устойчивость к механическим перегрузкам. А использование низкоомного материала при изготовлении транзисторов П6 позволило расширить температурный предел применения германиевых триодов до +100°С. "Первые их [СКБ-245, ныне НИЦЭВТ - К.] успехи были связаны с использованием новейших тогда германиевых плоскостных триодов П6 из НИИ-35."*.
Впрочем, и этот уровень качества был явно недостаточным, особенно для применения в аппаратуре военного назначения. "Военпреды отмечали такие недостатки, как низкое качество полупроводниковых триодов П6, выпускаемых заводом № 211 Ленинградского СНХ, на которых строилось 90% схем УМН. Так, из 60 тысяч триодов, поступивших в СКБ-245 в течение 1957 г., только 40% были пригодны к использованию. После хранения в течение трех-четырех месяцев в нормальных температурных условиях еще 10% из числа отобранных триодов оказались непригодными из-за ухода электрических параметров за пределы допусков"*
Справочный лист на них.
Основное назначение:

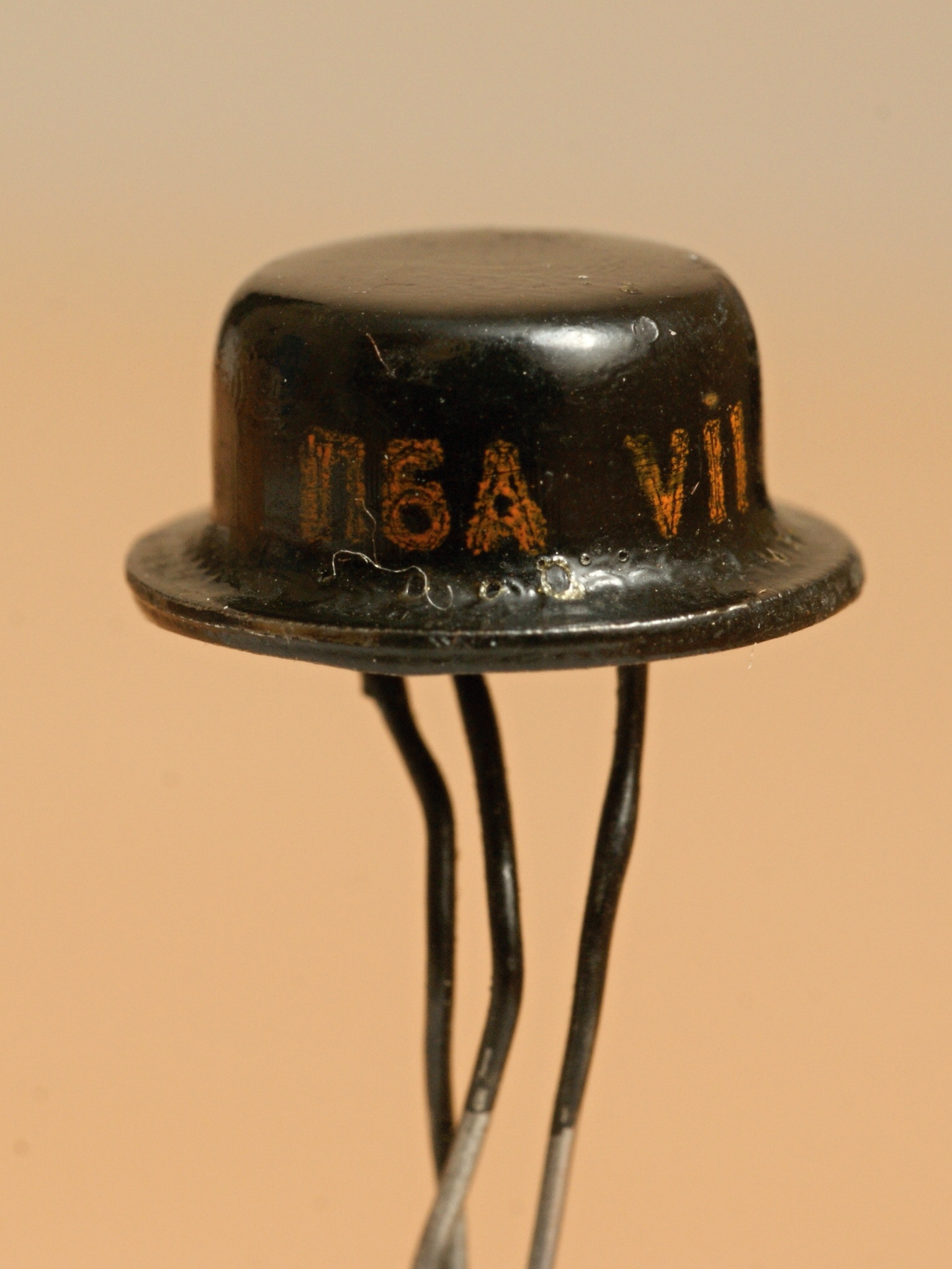

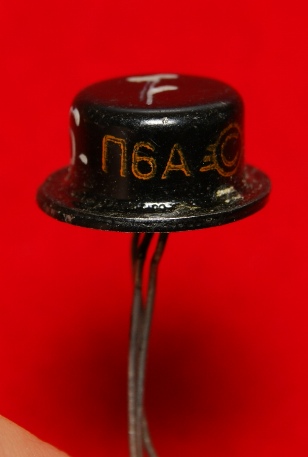

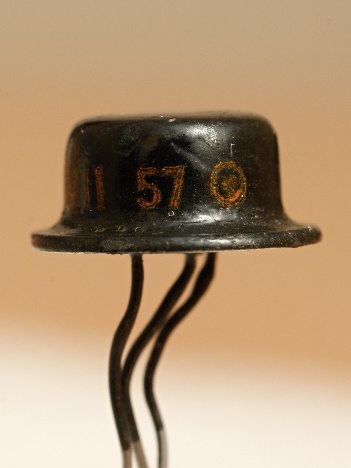

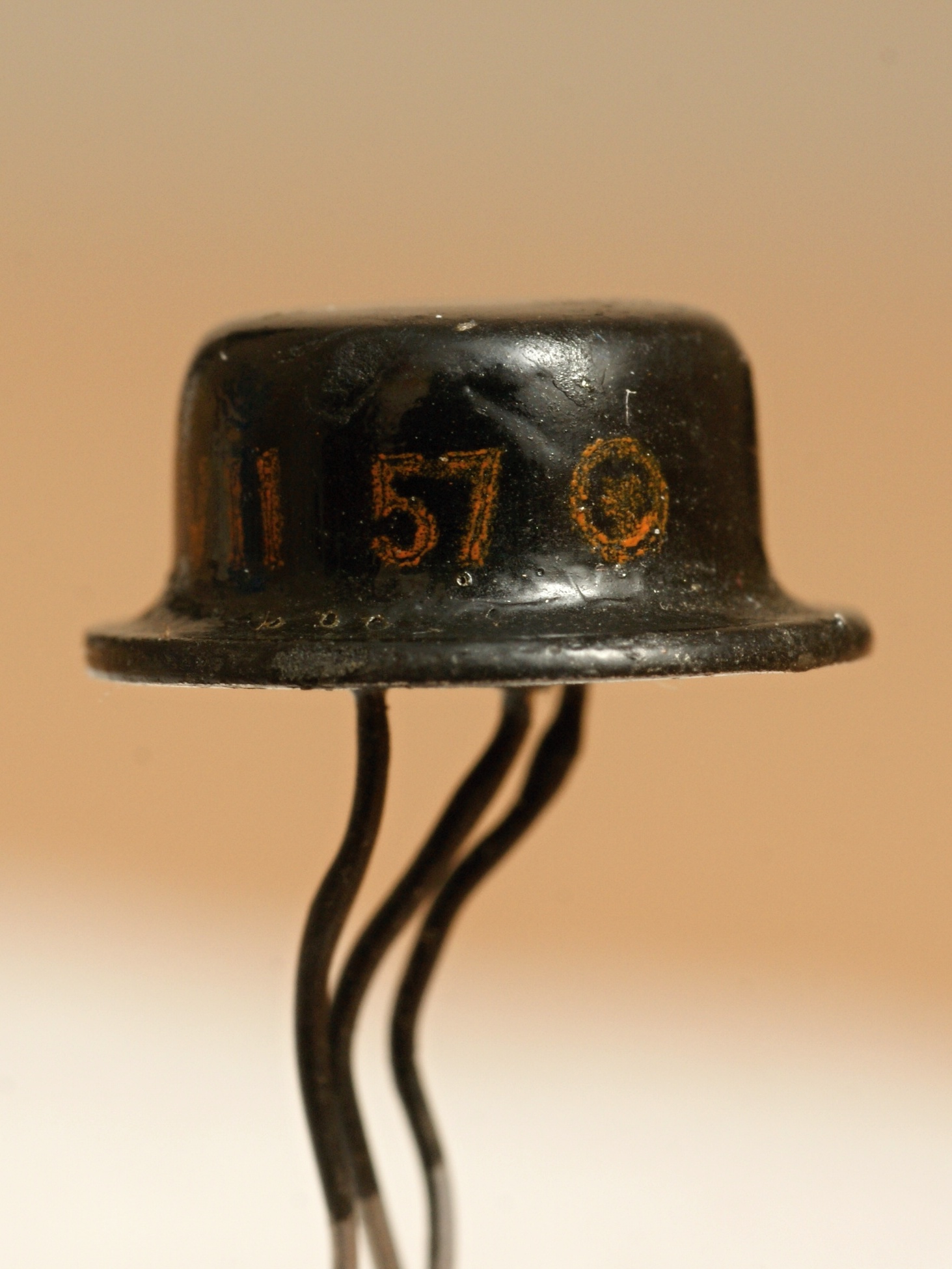

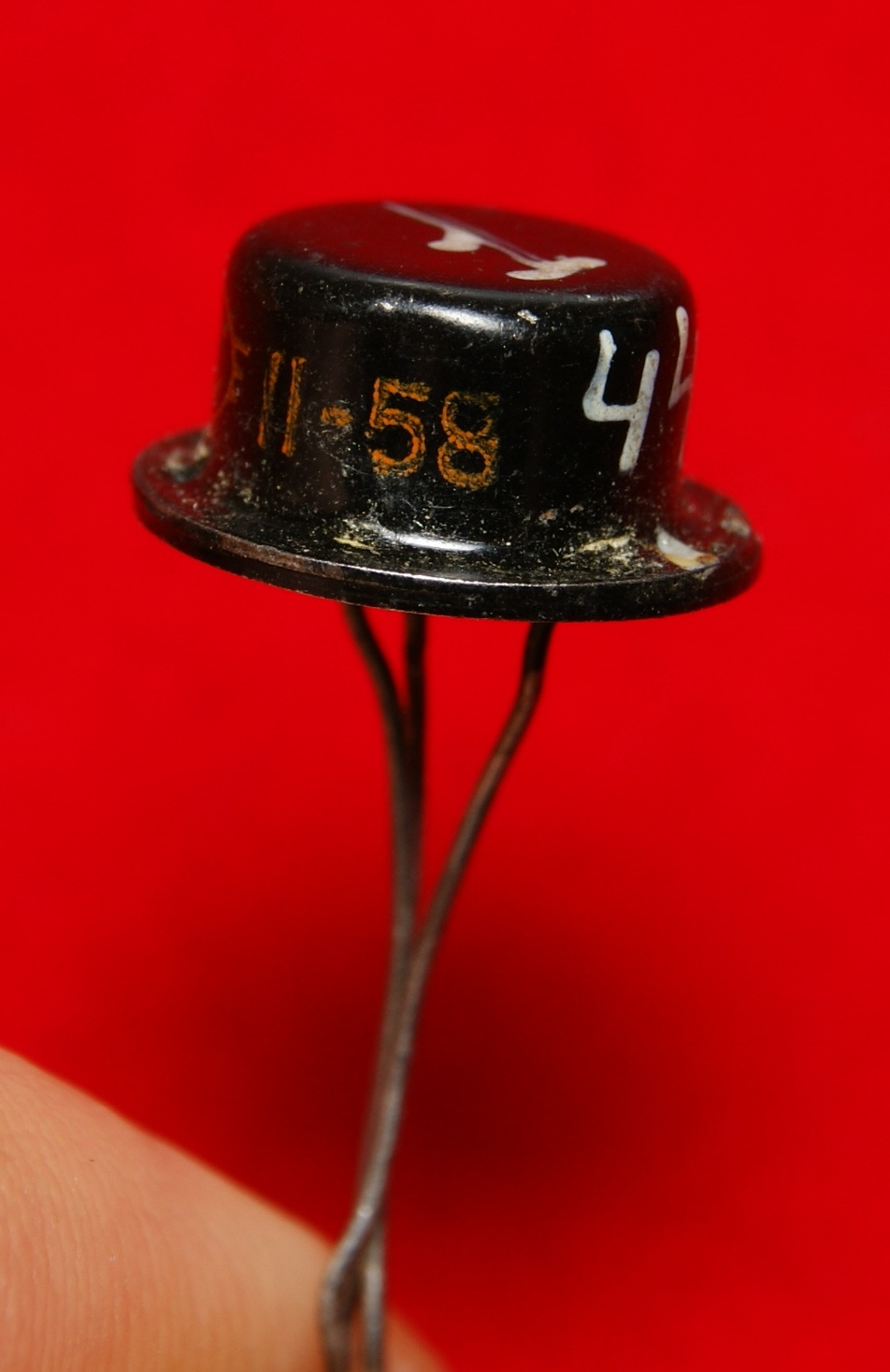

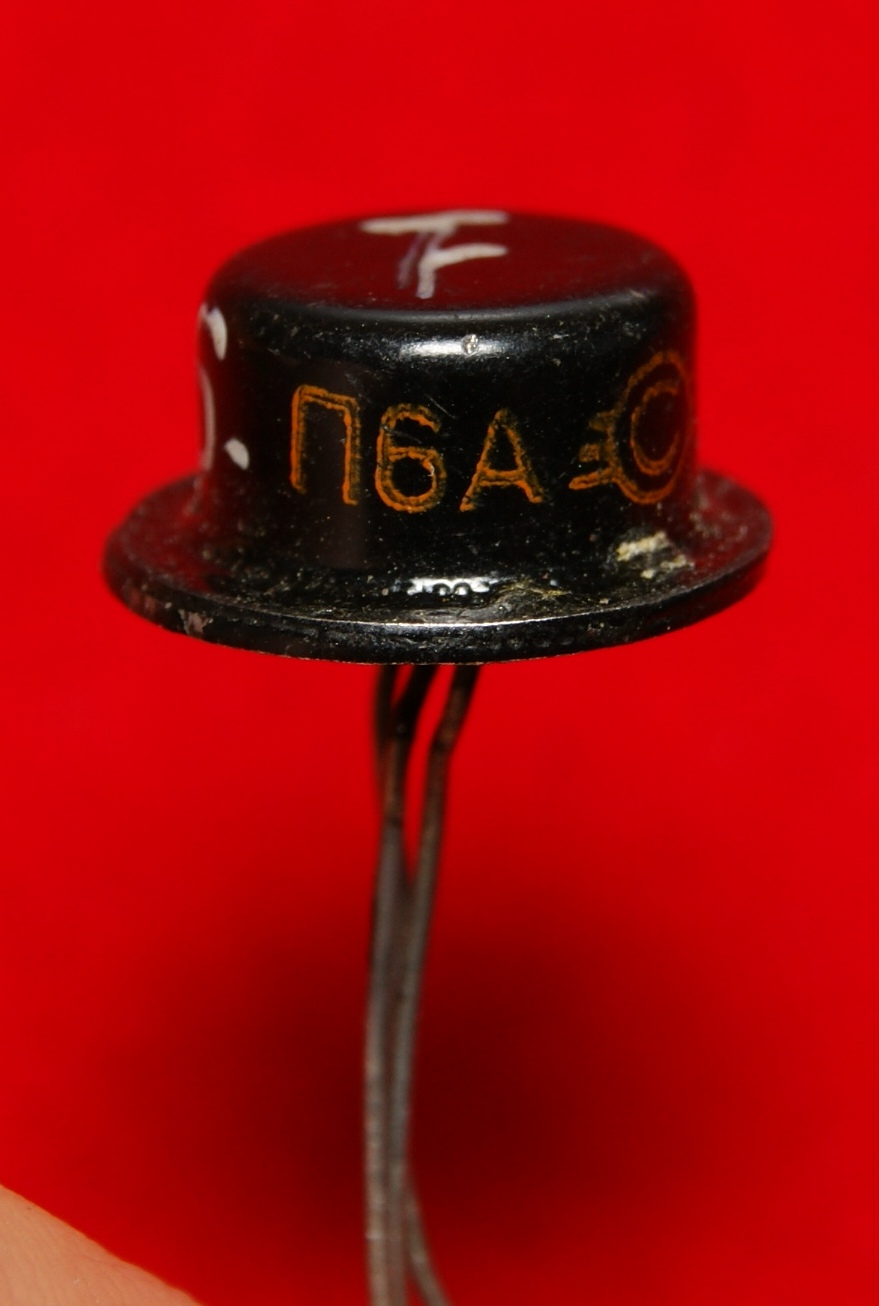

П6А — триод общего применения в диапазоне низких звуковых частот.

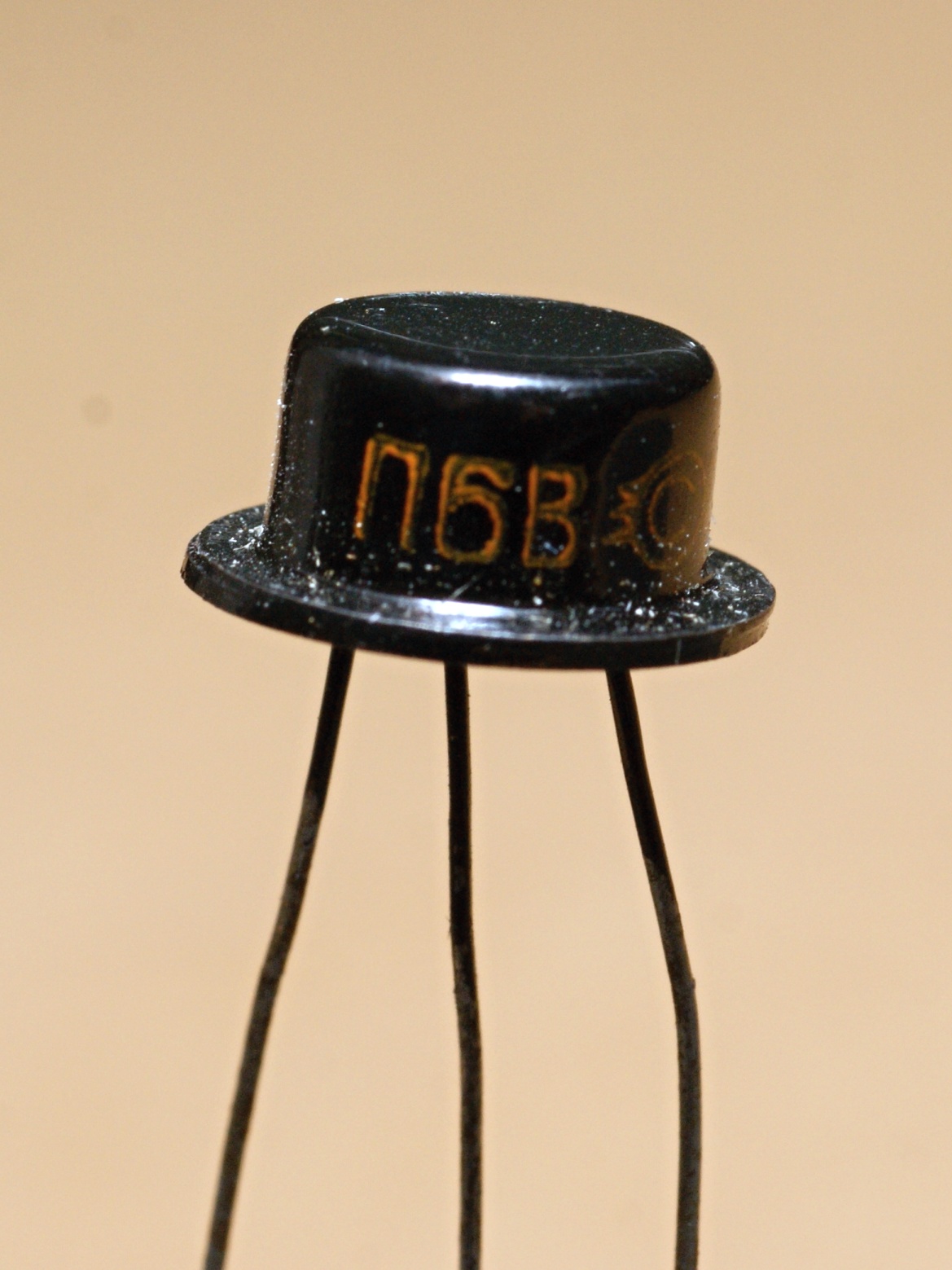

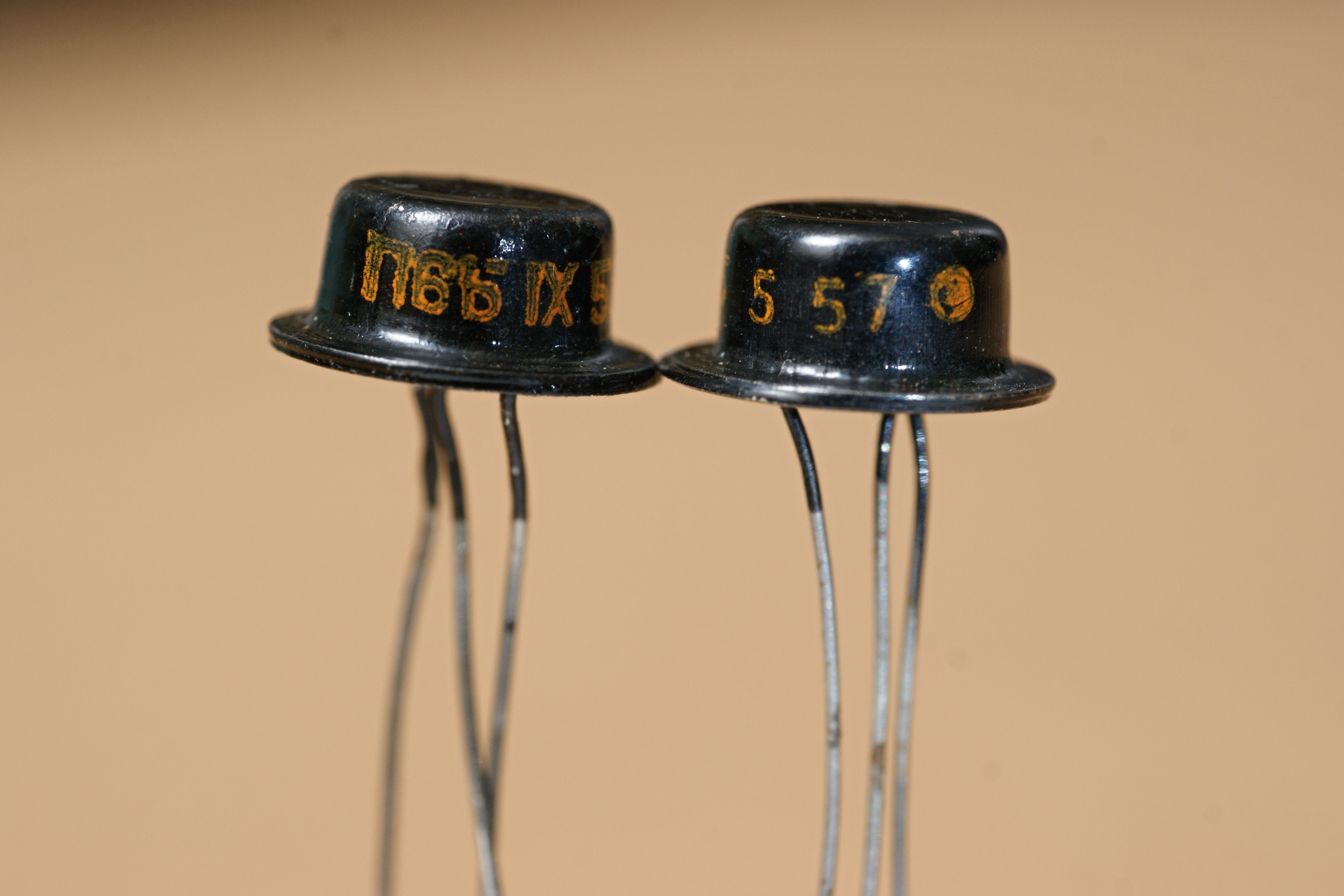

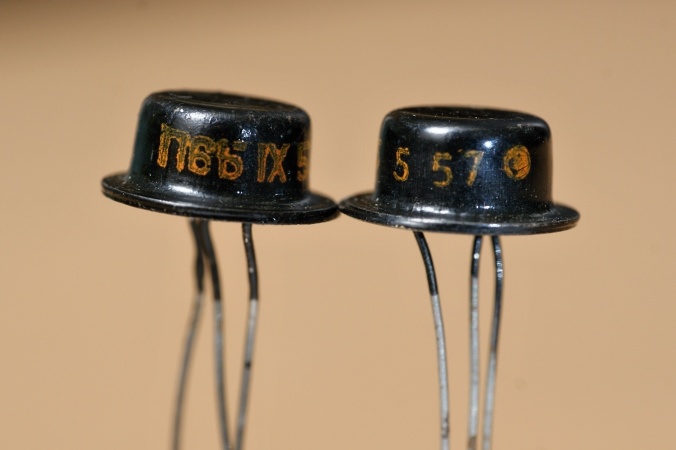

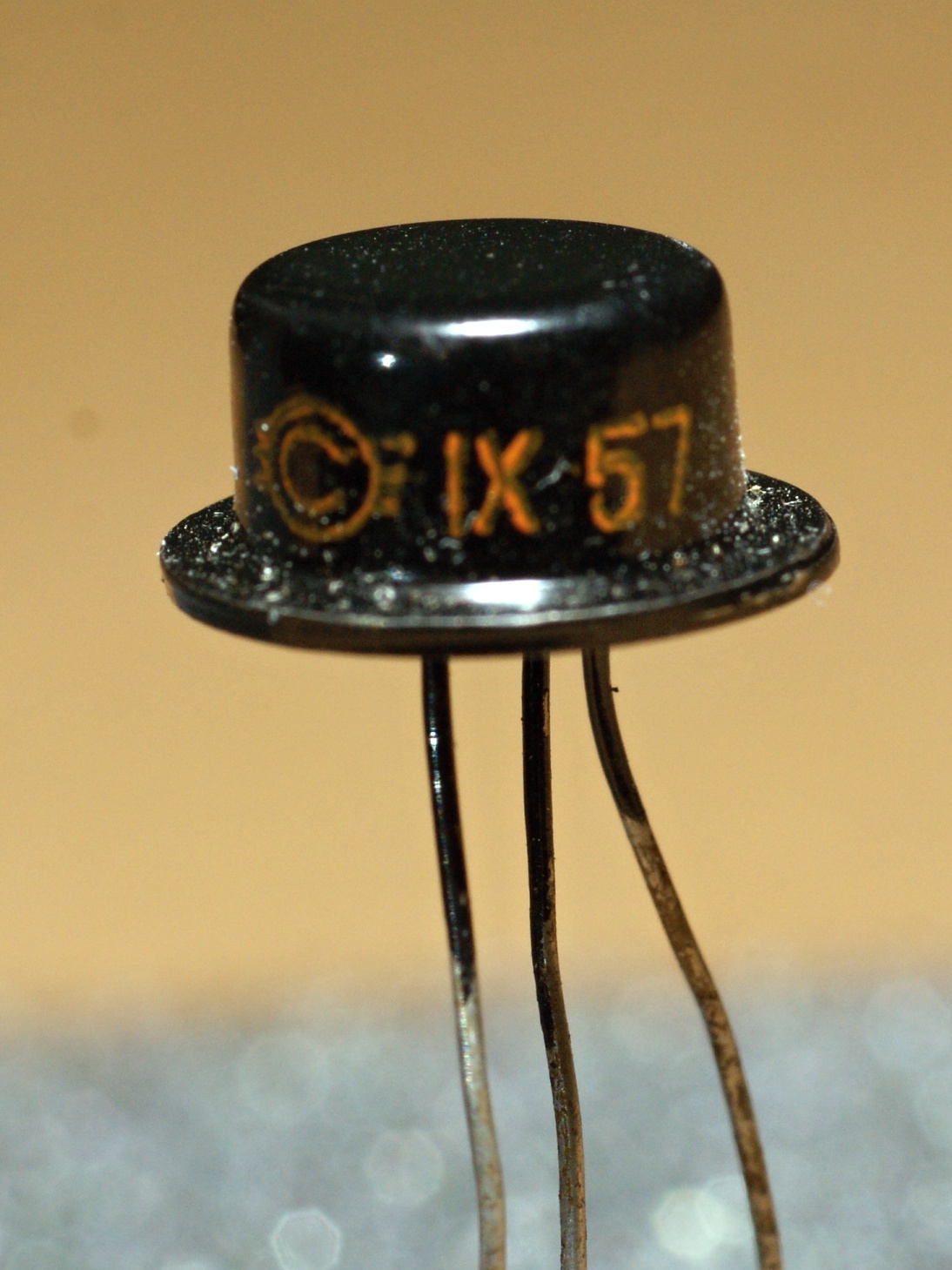

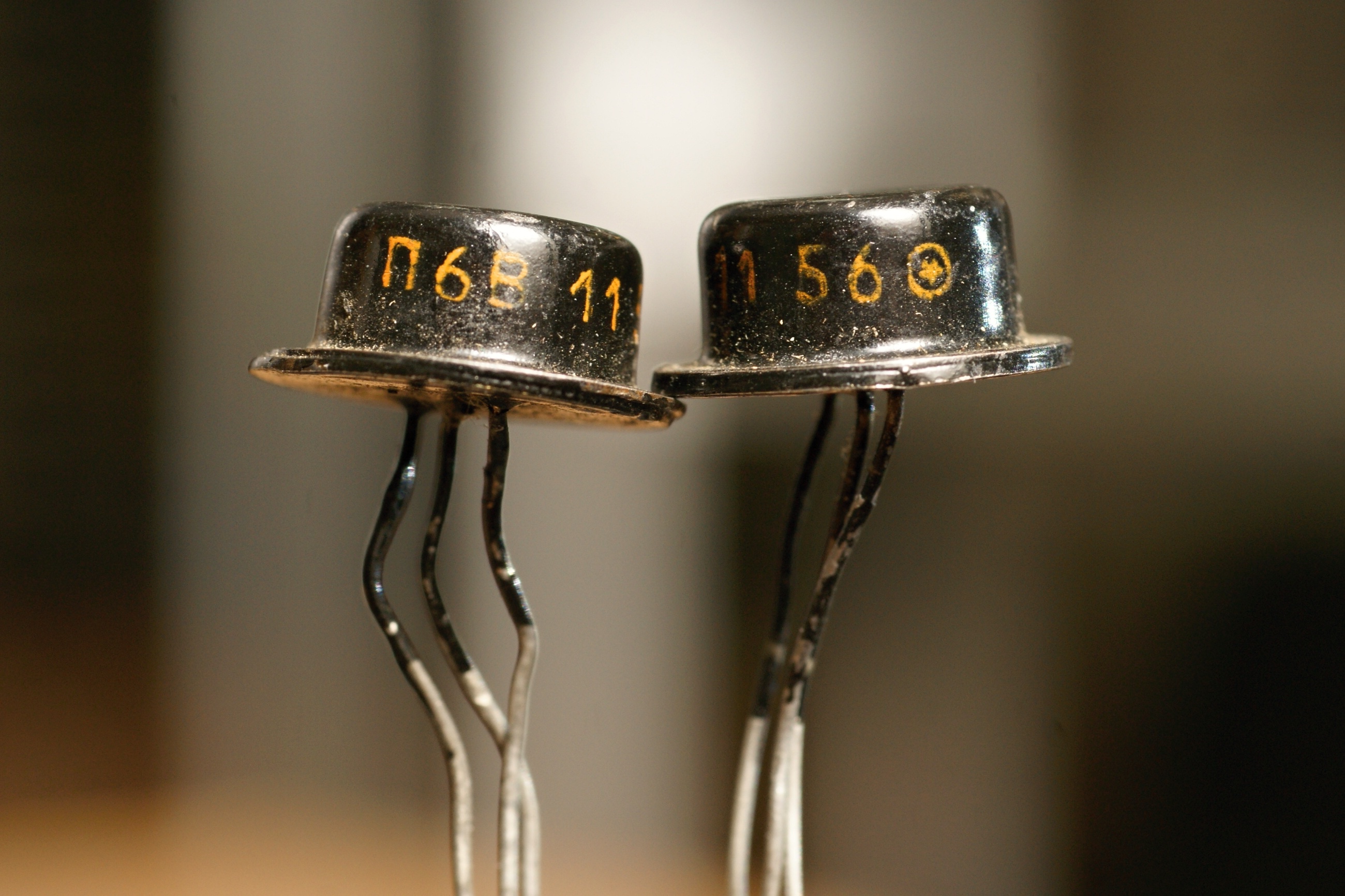

П6Б, П6В — усиление промежуточной частоты в супергетеродинных приемниках.
П6Г — работа на промежуточной частоте с высоким коэффициентом усиления по току.

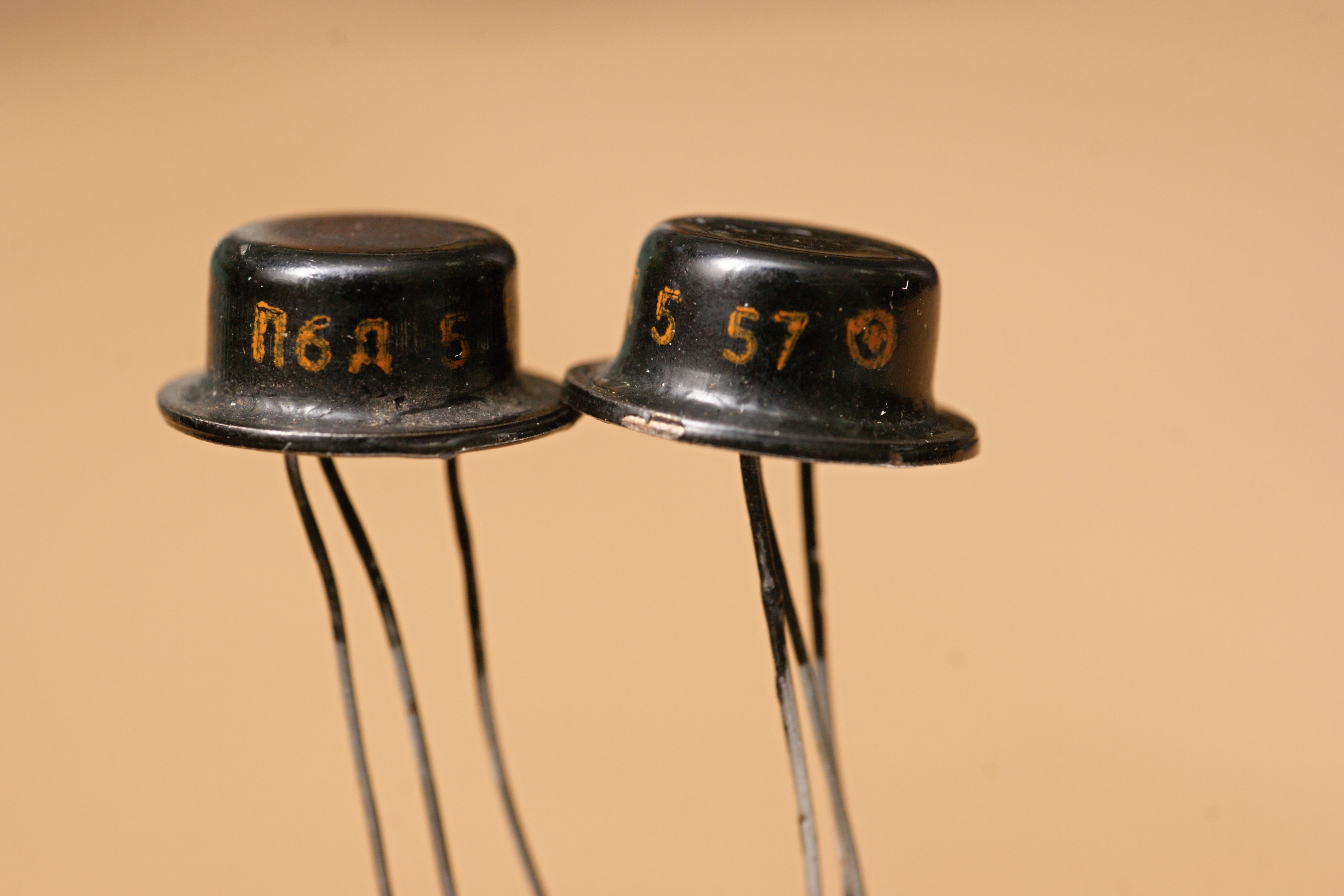

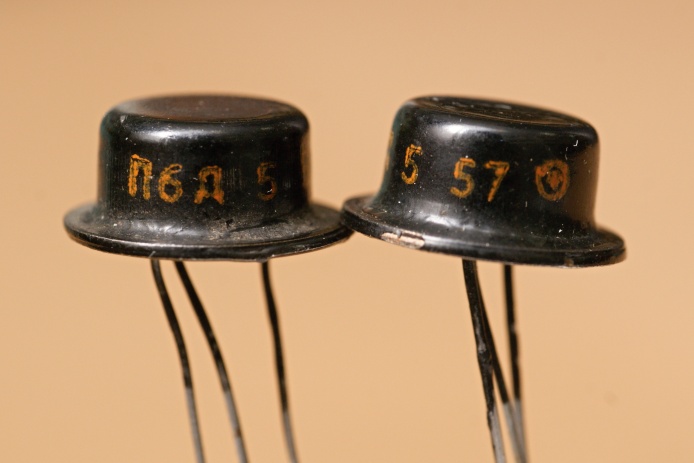

П6Д — триод ограниченного применения в схемах с низким уровнем шумов.
Производители - московский НИИ-35 "Пульсар" и питерская "Светлана".
В процессе освоения транзистора П6 в серийном производстве в технологию его
изготовления были внесены изменения. Внесены некоторые изменения также и в методику испытаний и
разбраковки на группы. Эти изменения привели, естественно, к некоторым изменениям в классификации.
Новая модификация триода П6 получила наименования П13, П13А,
П13Б, П14 и П15.
Данные замены транзисторов П6 транзисторами П13 - П15А:
П13:
П6А - по всем параметрам
П6Б - по всем параметрам, за исключением выходной проводимости
П13А:
П6В - по всем параметрам
П6Г - по всем параметрам, за исключением предельной частоты усиления
П13Б:
П6Д - по всем параметрам
П14:
П6В - по всем параметрам, за исключением выходной проводимости
П6Г - по всем параметрам, за исключением коэффициента усиления по току на низкой частоте

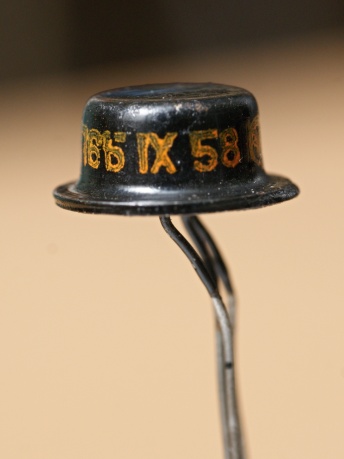

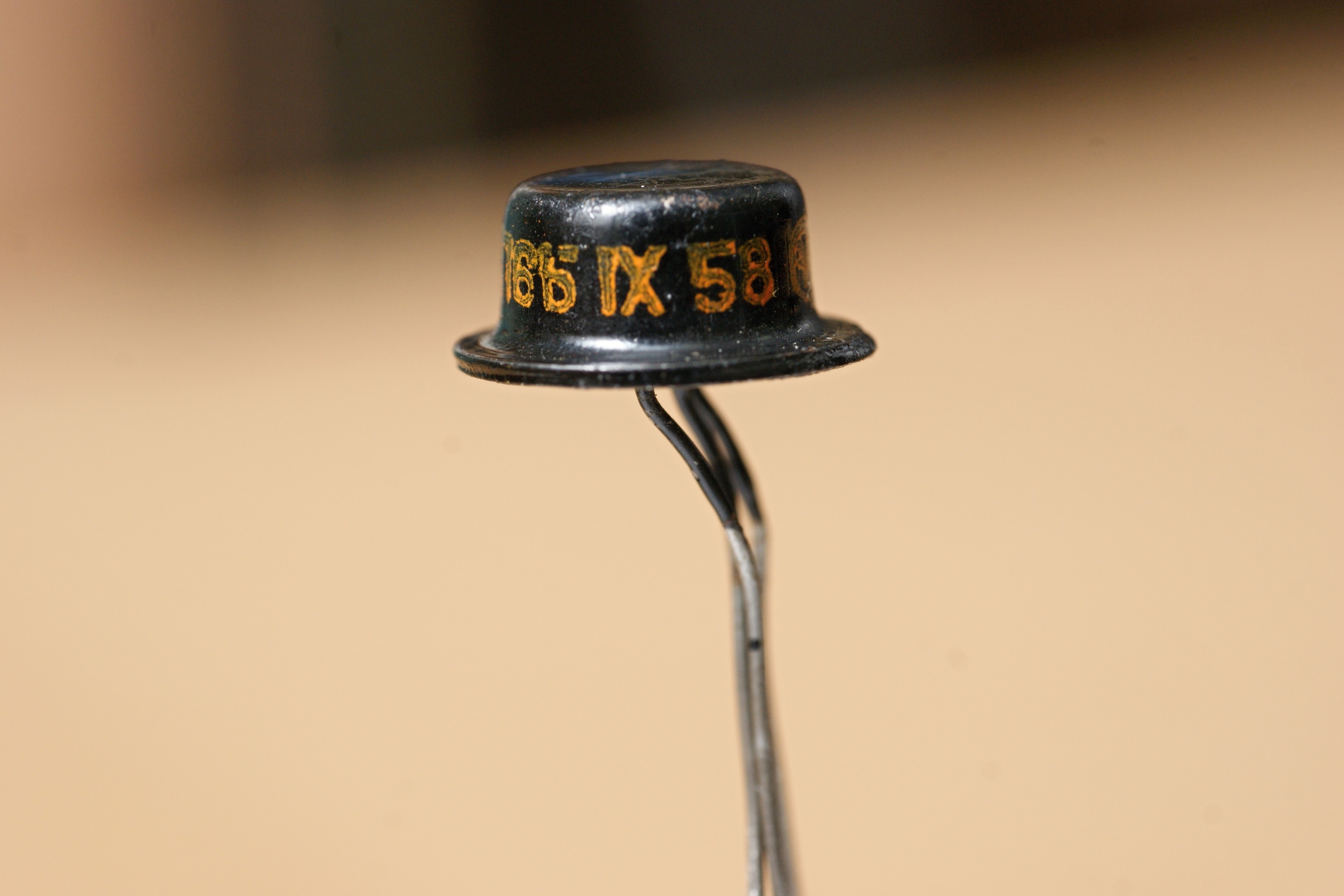

Судя по образцам, процесс этот проходил в течение 1958 года, причем какое-то время оба типа выпускались одновременно - самый поздний известный П6 датирован сентябрем, а самый ранний П13/П13А - апрелем.
 |
 |
 |
 |
 |
 |
