П601 ... П602АИ

Мощные высокочастотные (импульсные) германиевые конверсионные транзисторы, p-n-p. 1 А, 30 (25) В, 1 Вт. Справочный лист и заводские паспорта на них, ташкентский и рижский.

Непонятна буква "И" в названии. Для импульсных схем?

Разработаны они были в НИИ-35 "Пульсар" и первое время там и производились. Но довольно быстро выпуск передали на Рижский приборостроительный завод (ныне "Альфа"), который проводил дальнейшее сопровождение и модернизацию, а также Воронежский ЗПП, и ташкентский Завод электронной техники им.Ленина (aka "Фотон").

История разработки
П601М, П602М
Особенности технологии
Фотогалерея

Разработаны они были, по одним данным, тем же НИИ-35 "Пульсар", по другим - зеленоградским НИИМЭ "Микрон", под руководством А.А. Васенкова, Ю.И. Докучаева и А.В. Красилова.

"...в первой половине 1959 г. ... С помощью нашего весьма доброжелательного гостя (первого секретаря Пензенского обкома КПСС) нам удалось получить крайне дефицитные тогда опытные образцы отечественных транзисторов “Полет”*.
Позже** они получили обозначение П601, П602, П603.
Ток переключения транзисторов — несколько сот миллиампер при напряжении до 30 В." - Комплекс типовых элементов “Урал-10”

* транзисторы были разработаны в ходе проведения НИР "Полет"
** "позже" - явно не позднее конца 1959 года.

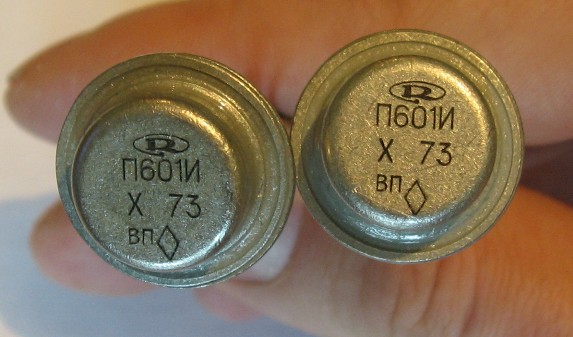

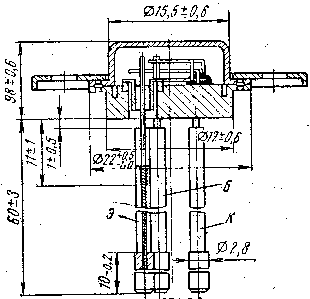

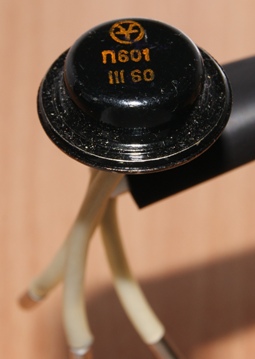

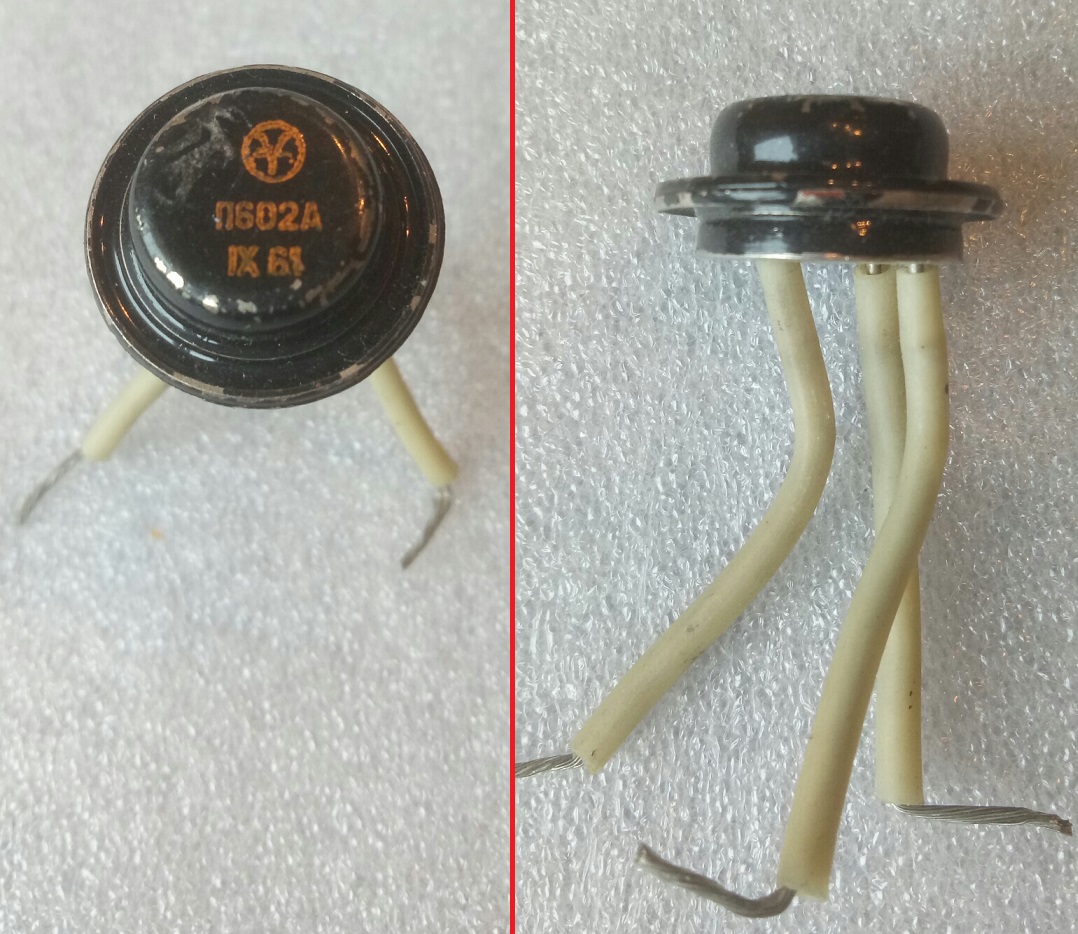

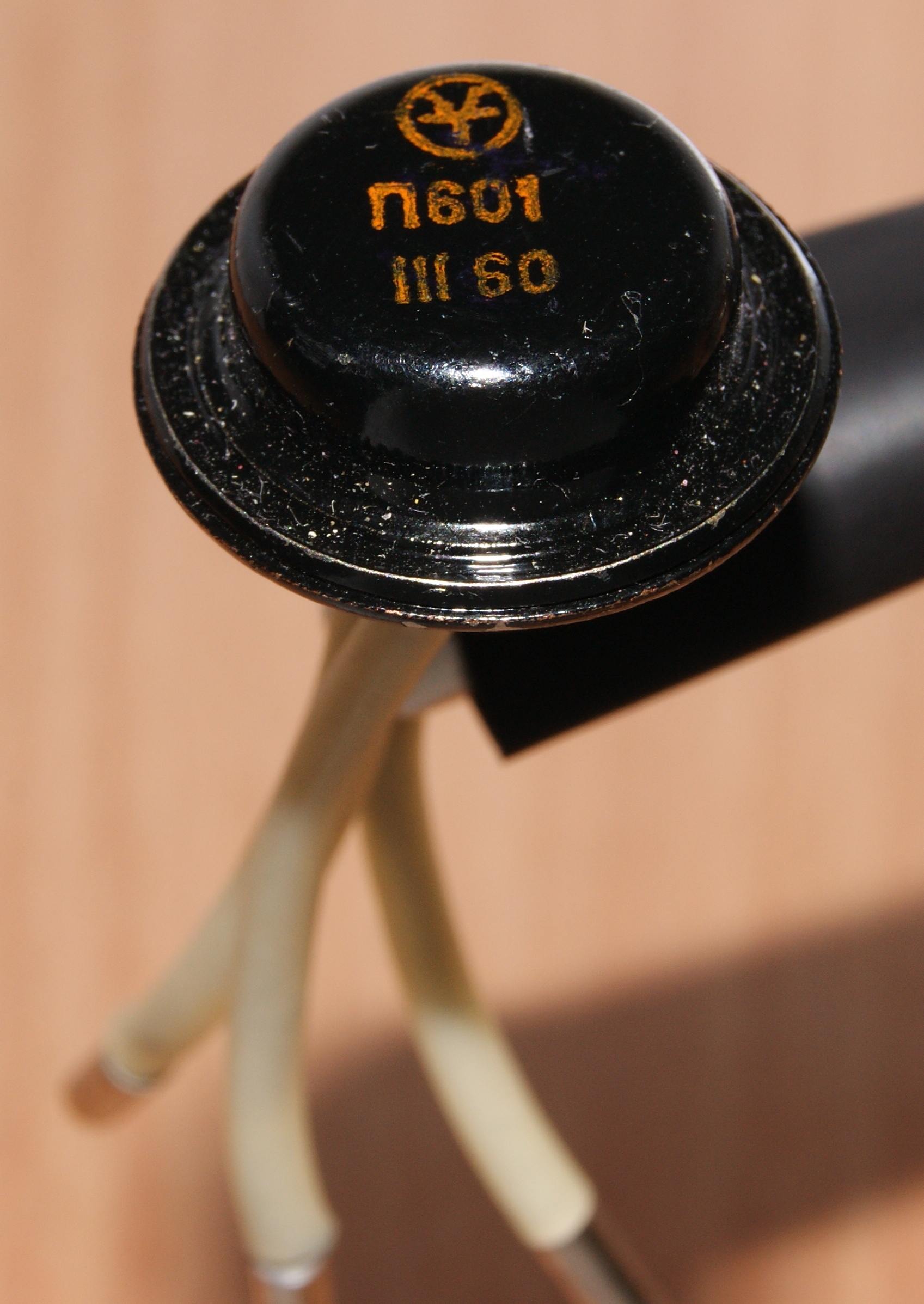

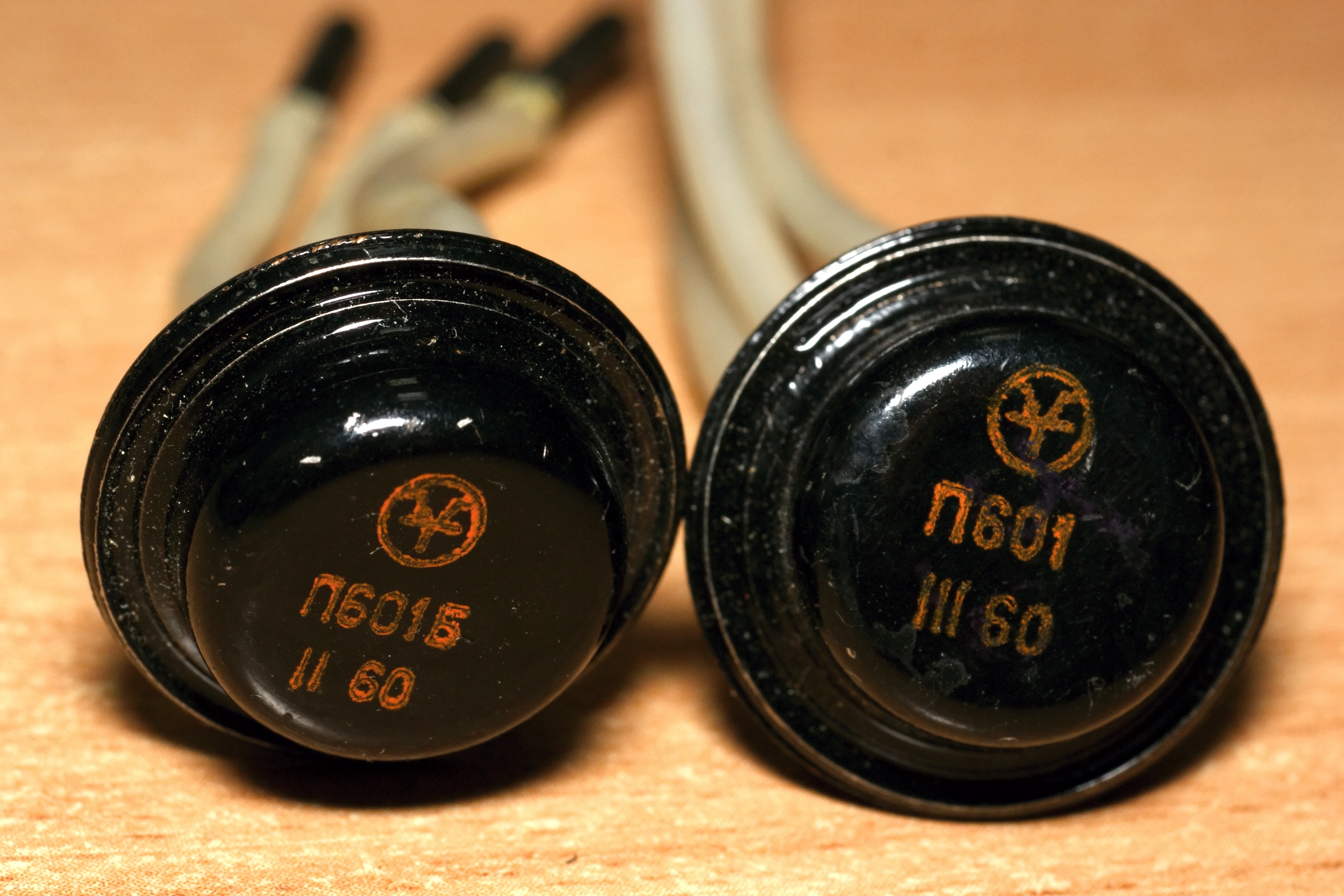

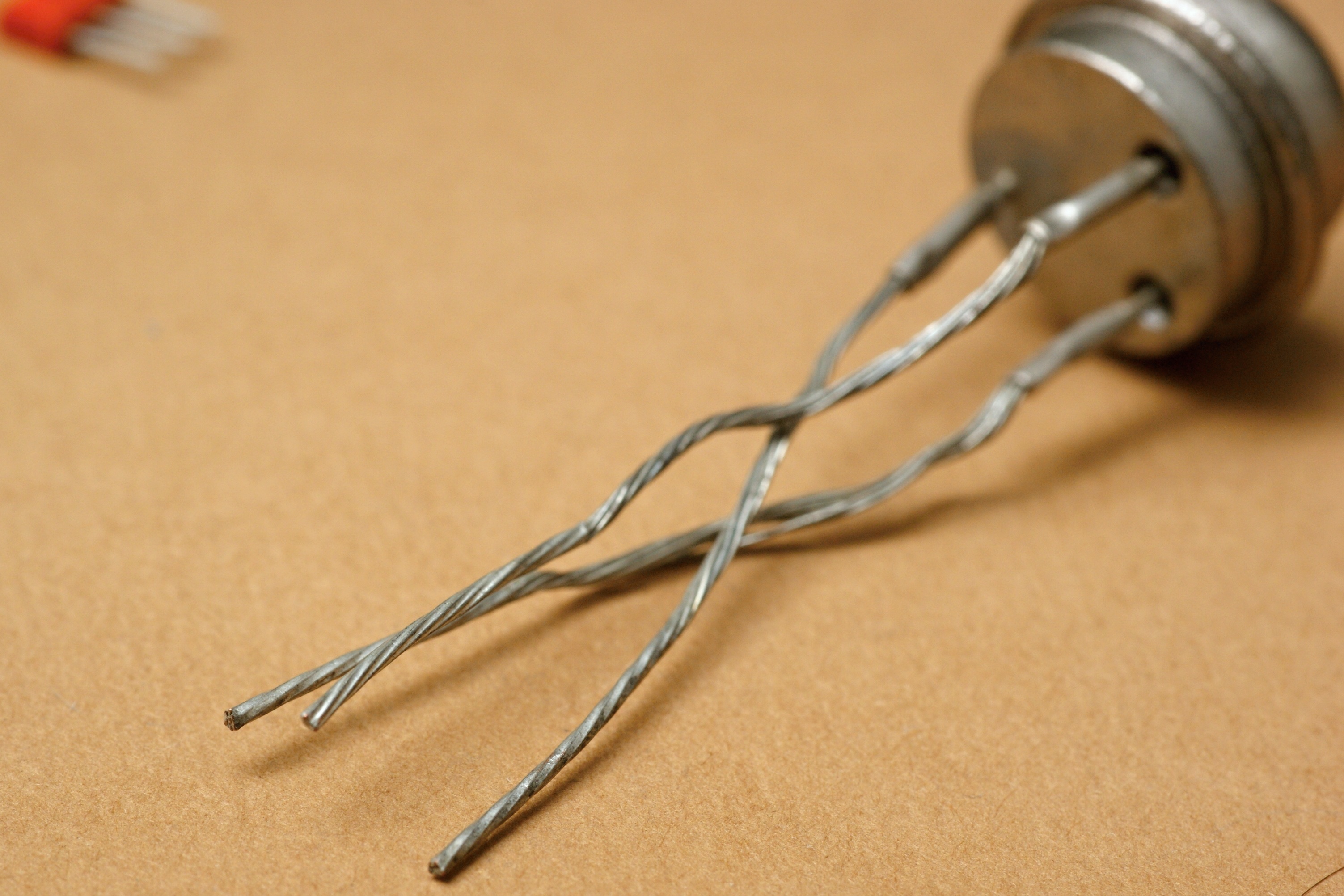

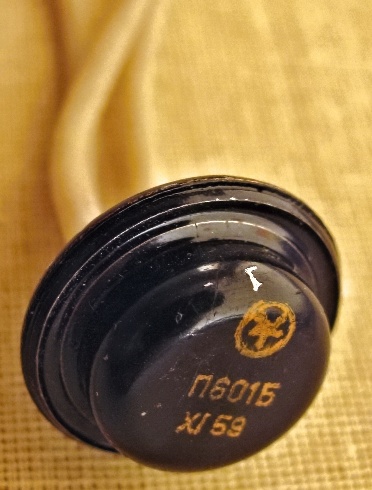

Самые ранние выпуски этих транзисторов были без буквы "И" и имели наконечники на выводах (т.н. временное исполнение ЩТ3.365.017Г):

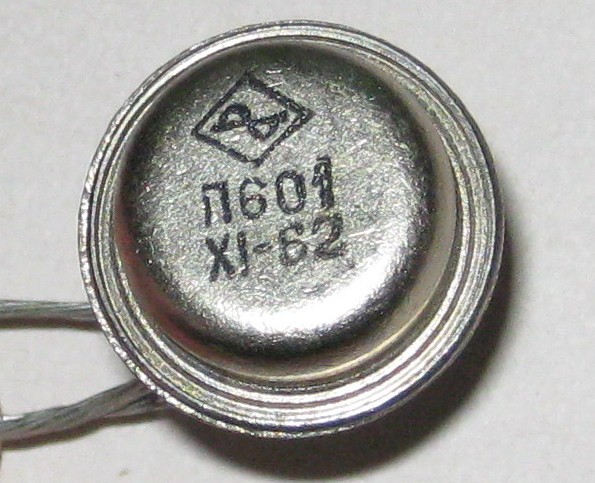

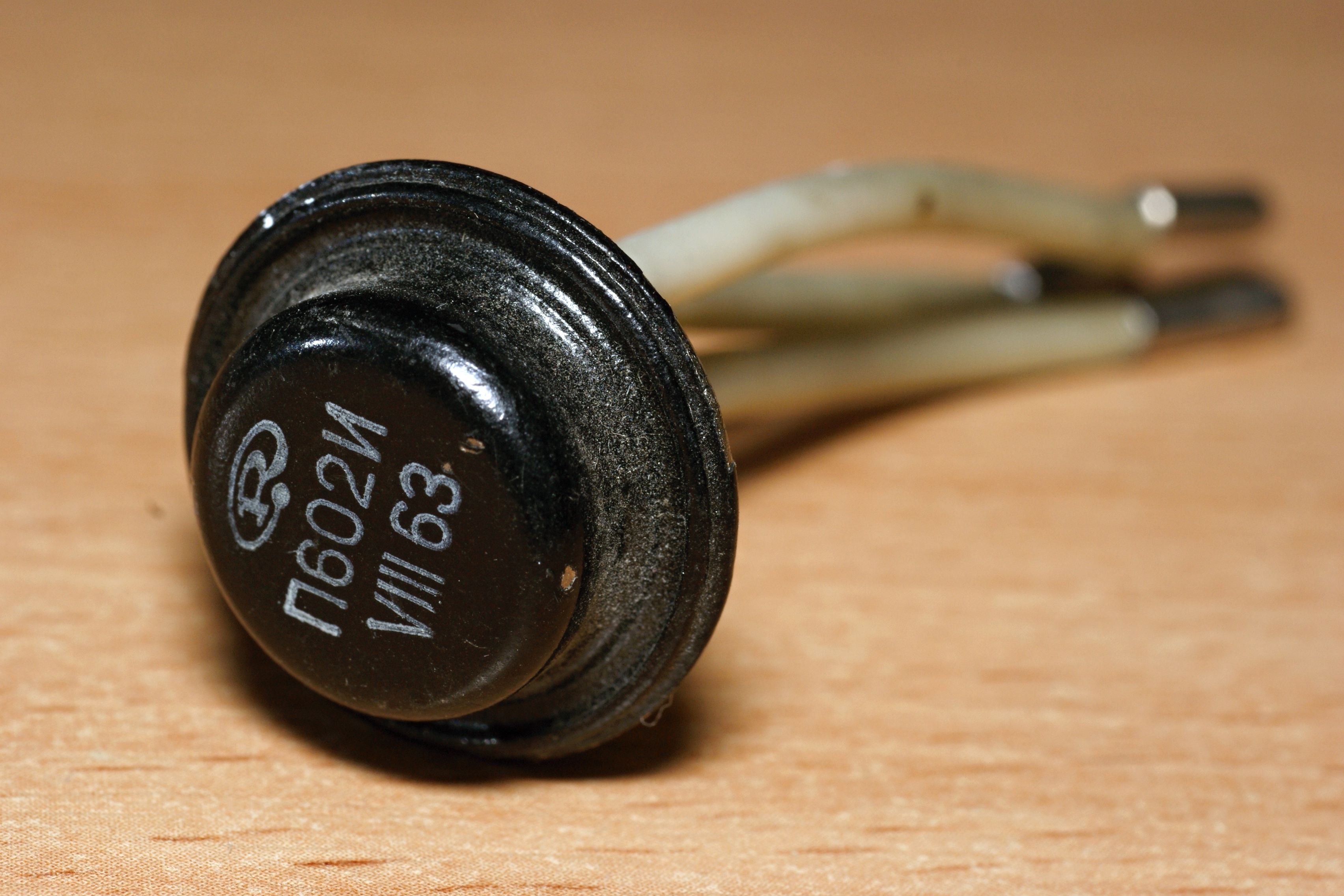

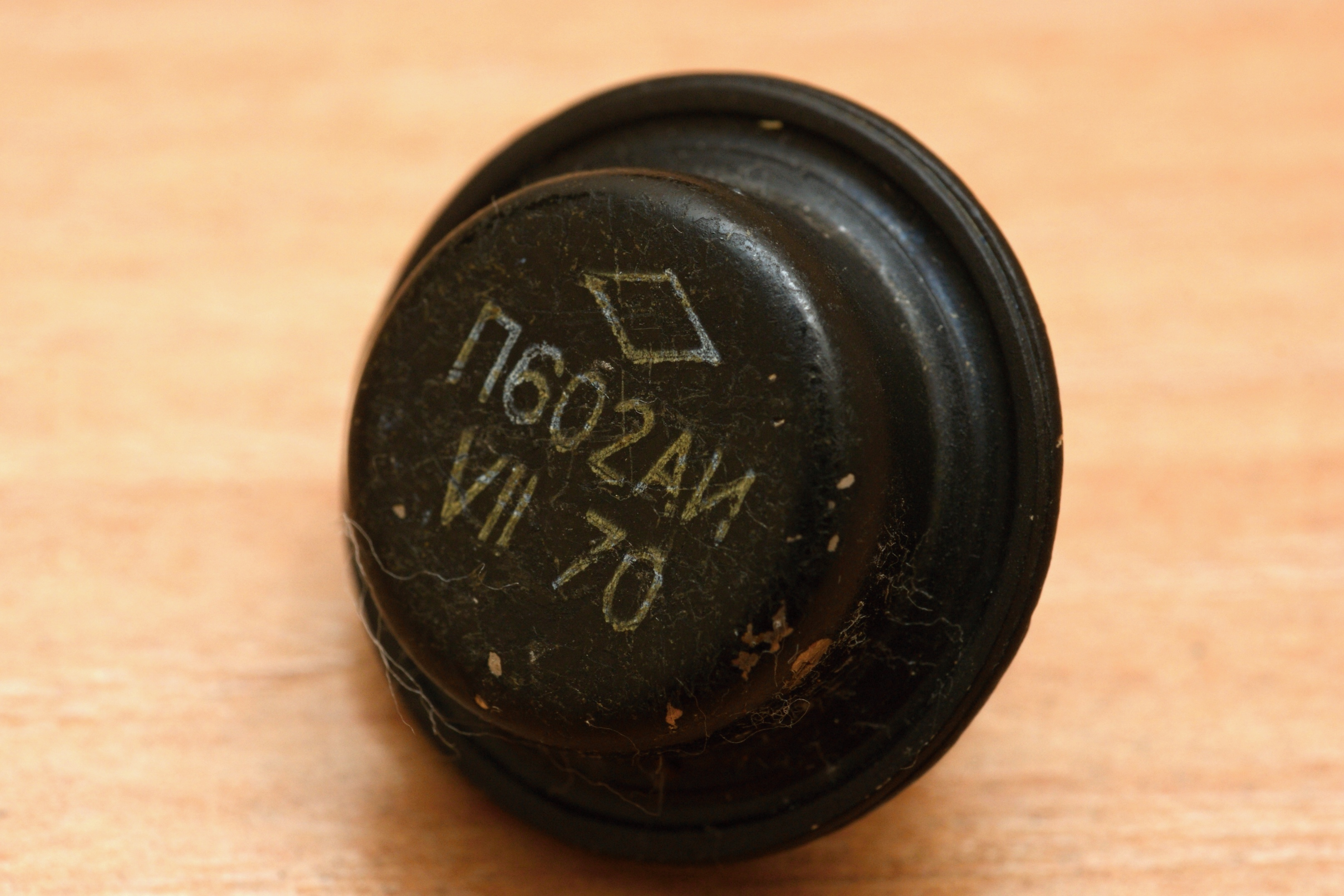

Затем наконечники убрали...

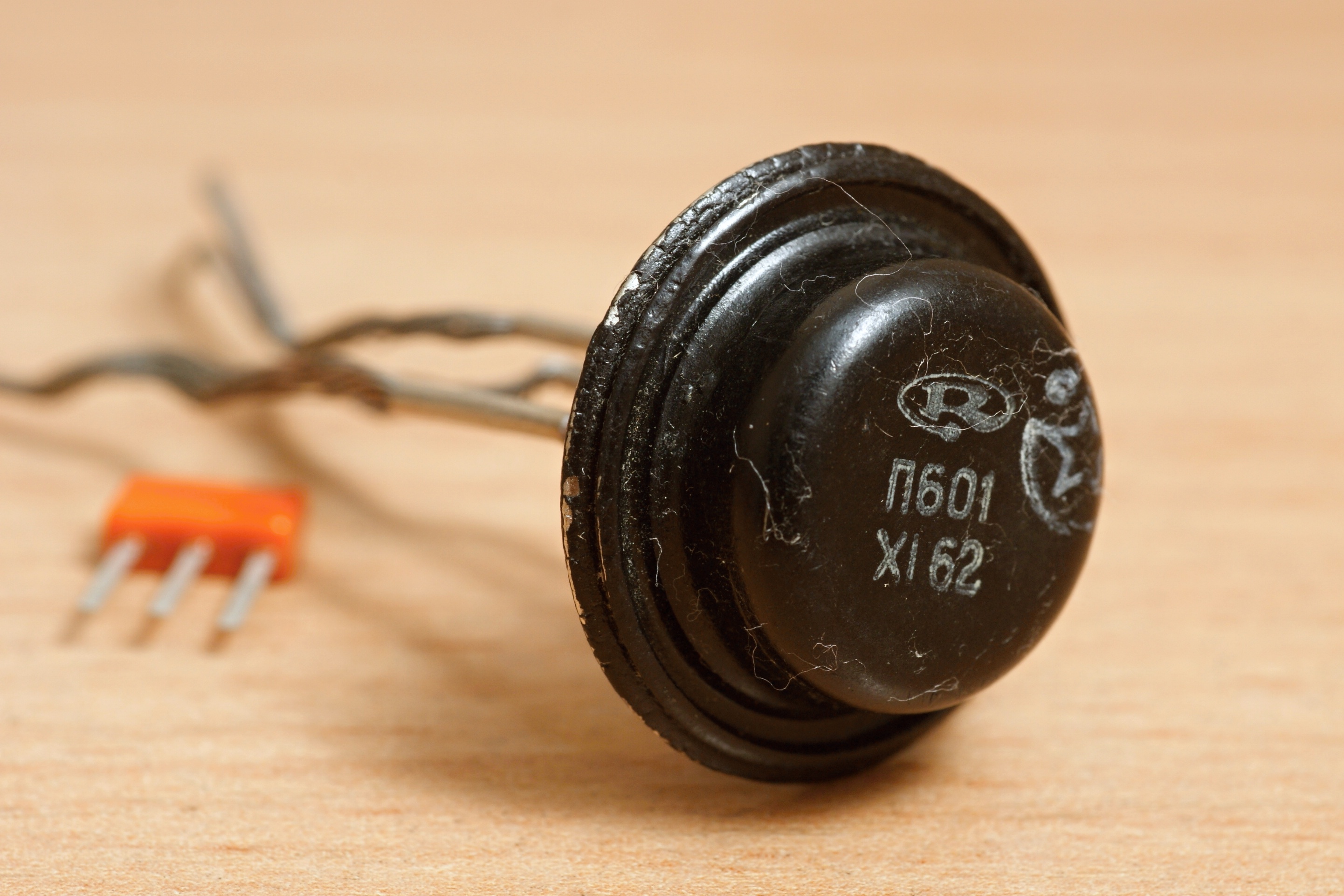

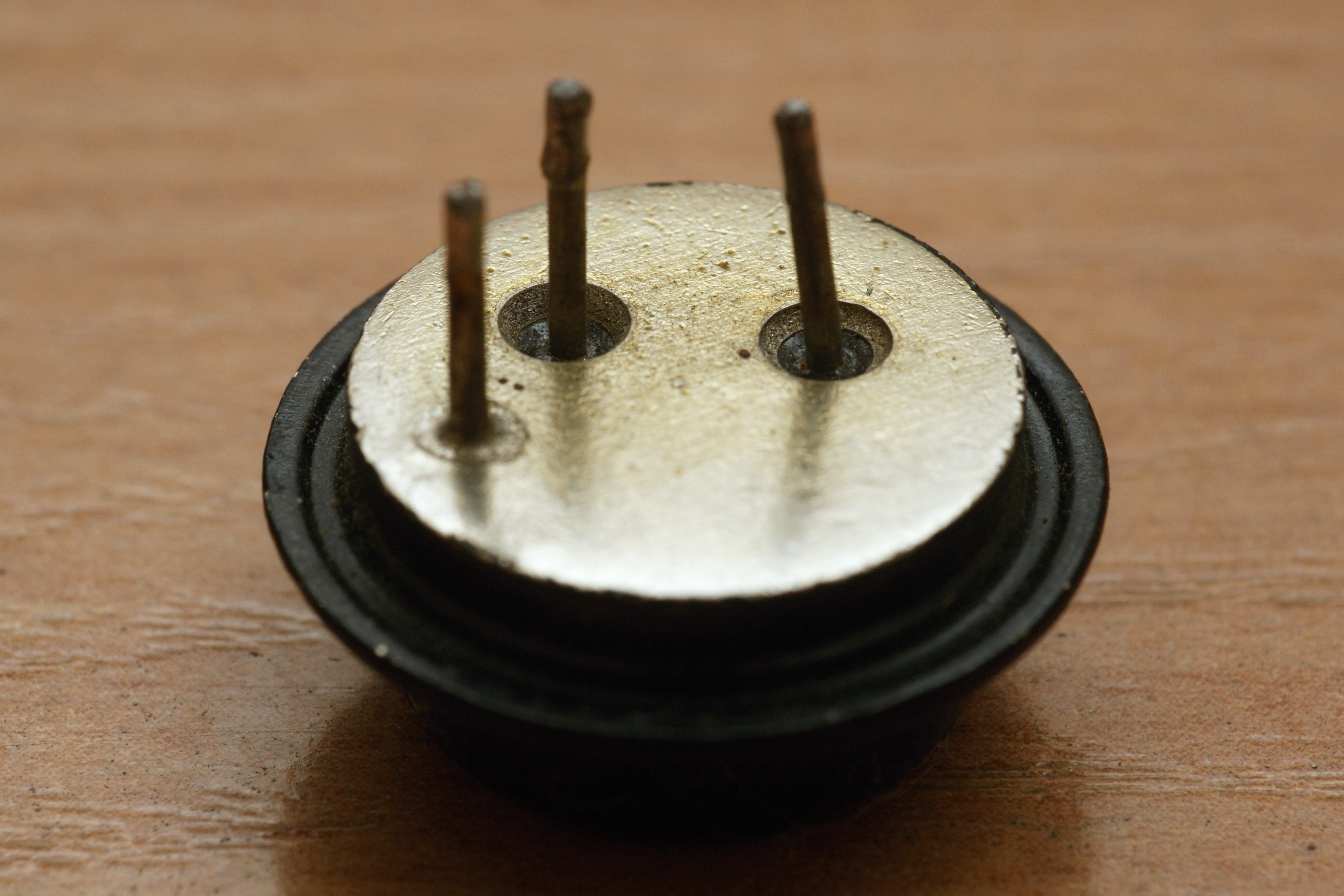

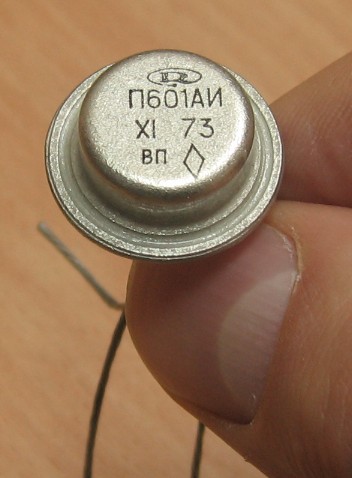

...а потом ноги вообще укоротили.

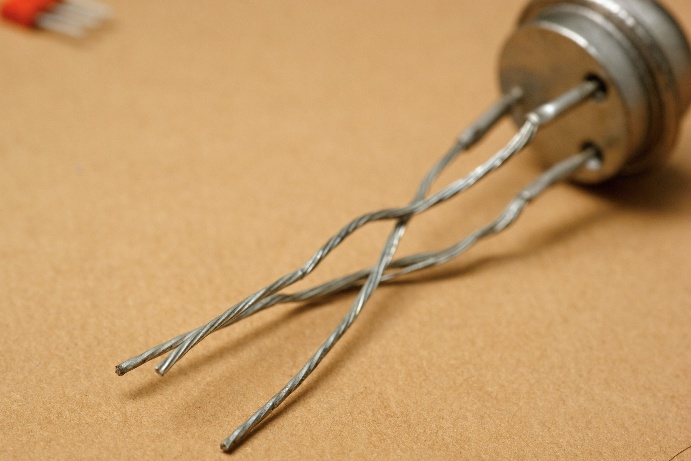

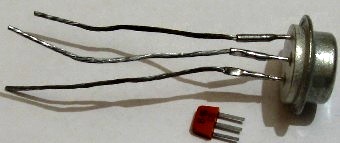

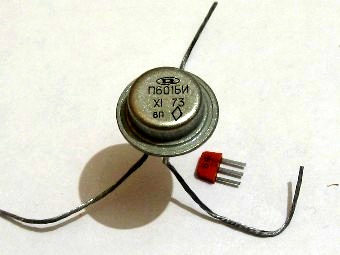

Впрочем, вариант с длинными ногами (он обозначался "тип II", в отличит от штыревого "тип I") продолжали выпускать, но "по согласованию с изготовителем" :

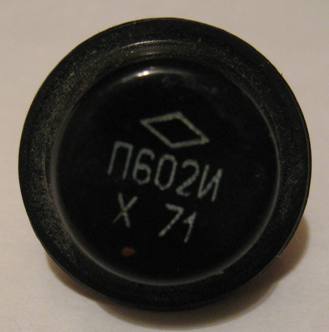

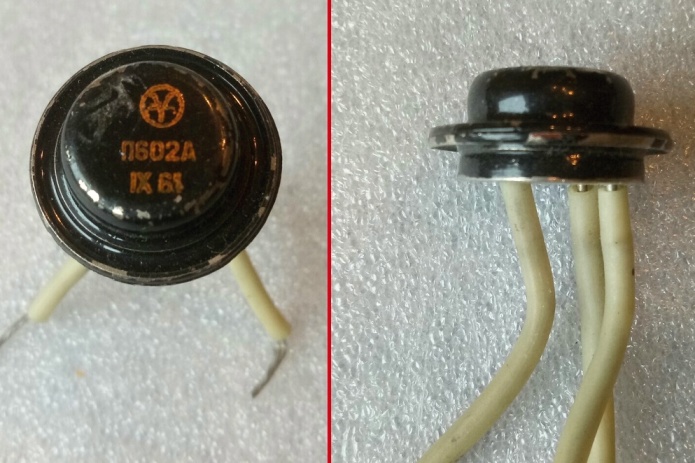

(фото Владимира, г.Пермь)

(фото с форума Портативное ретрорадио)


(фото от Тимофея)

   Транзисторы эти выпускались по термоконверсионному методу, обеспечивающему получение переходов большой площади. Явление термоконверсии связано с аномально высоким коэффициентом диффузии меди в германии, в свою очередь резко зависящим от температуры. Так, при температуре 1070° DCu ~ 0,1 м2/сек, а при снижении от 920° К и ниже резко падает, достигая при 770° К около 10-7 м2/сек. При низких температурах медь в германии обладает акцепторными свойствами. Растворимость меди в германии также сильно зависит от температуры, достигая при 1145° К максимального значения 4х1022 м-3. Растворимость меди в металлах в 104 раз больше. Поэтому, если привести в соприкосновение при высокой температуре германий и расплавленный металл, то медь будет переходить в металл. Это и является основанием конверсионного метода создания триодных структур типа p-n-p в германии.

    Исходная пластина германия n-типа покрывается слоем меди и нагревается до высокой температуры. В результате термоконверсии вся пластина приобретает электропроводность р-типа, а медь, растворенная в германии, значительно снижает время жизни носителей заряда. Затем на пластину наносится капля эмиттерного сплава, который состоит из металла, являющегося акцептором по отношению к германию, с примесью сурьмы. В процессе термической обработки происходит встречная диффузия сурьмы в германий и меди из германия в эмиттерный электрод.

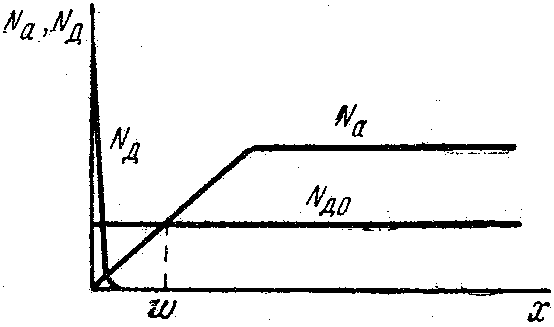

   По истечении определенного времени образуется структура типа p+-n+-n-p с двухслойной базой n+-n. n+-слой, образованный диффузией сурьмы из металла в германий, значительно тоньше n-слоя, образованного диффузией меди из германия в расплавленный эмиттерный электрод. Схематически распределение примесей в структуре показано на рисунке.

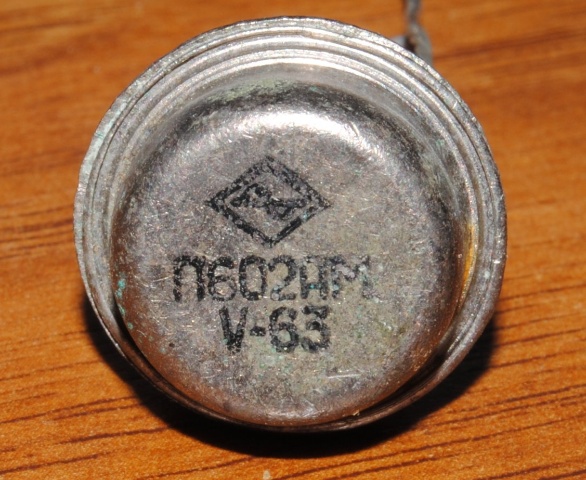

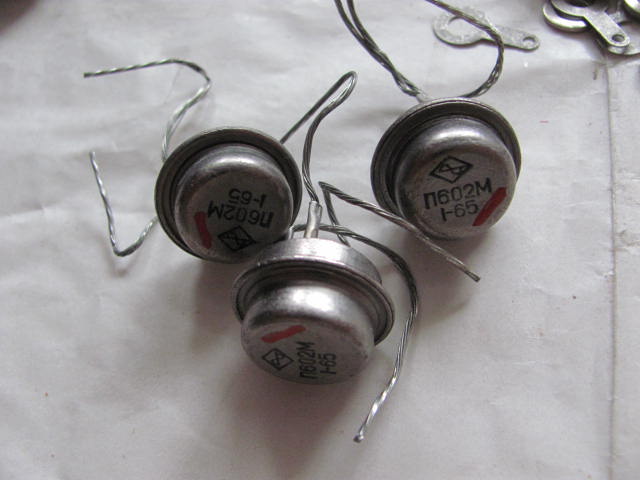

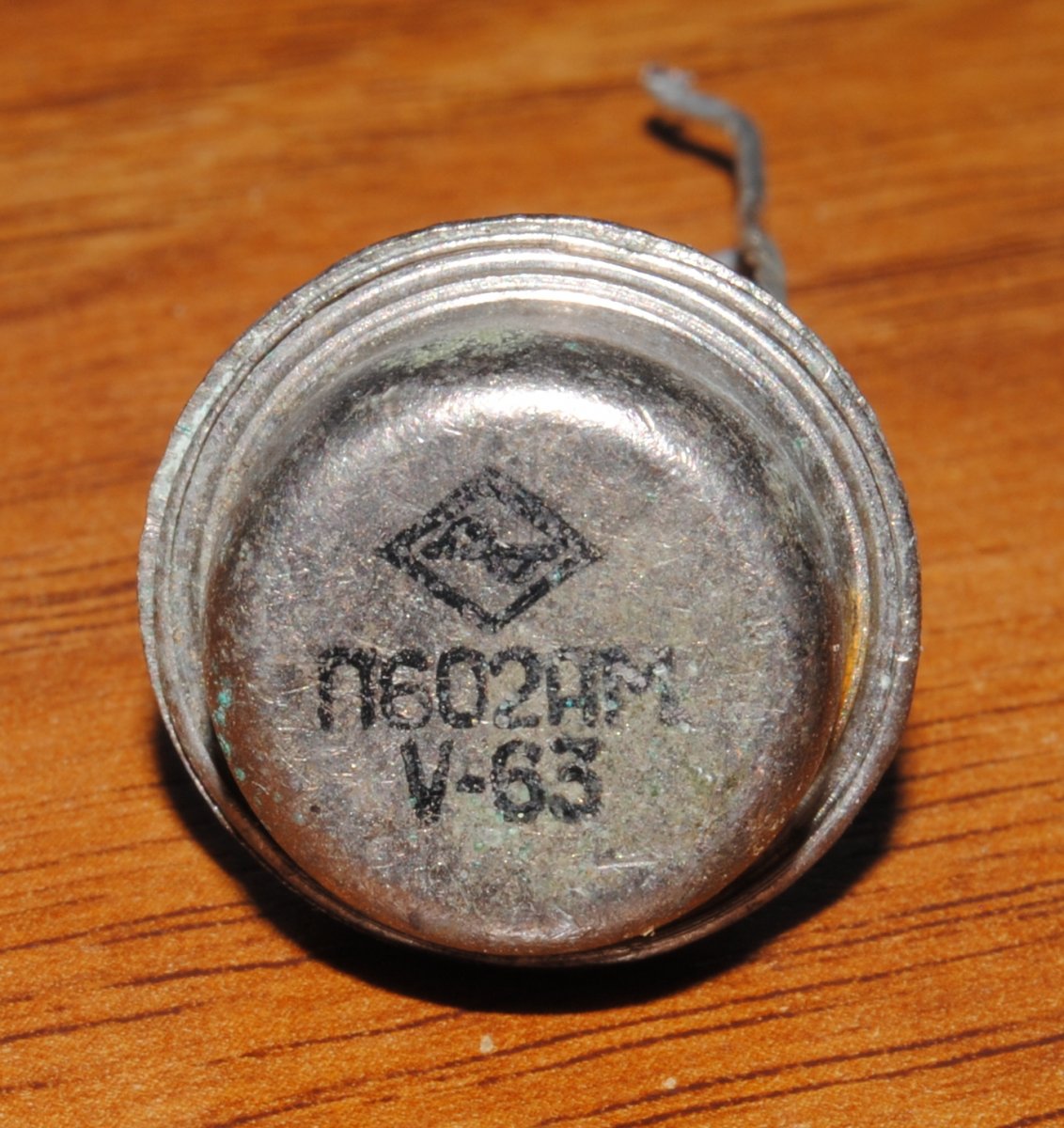

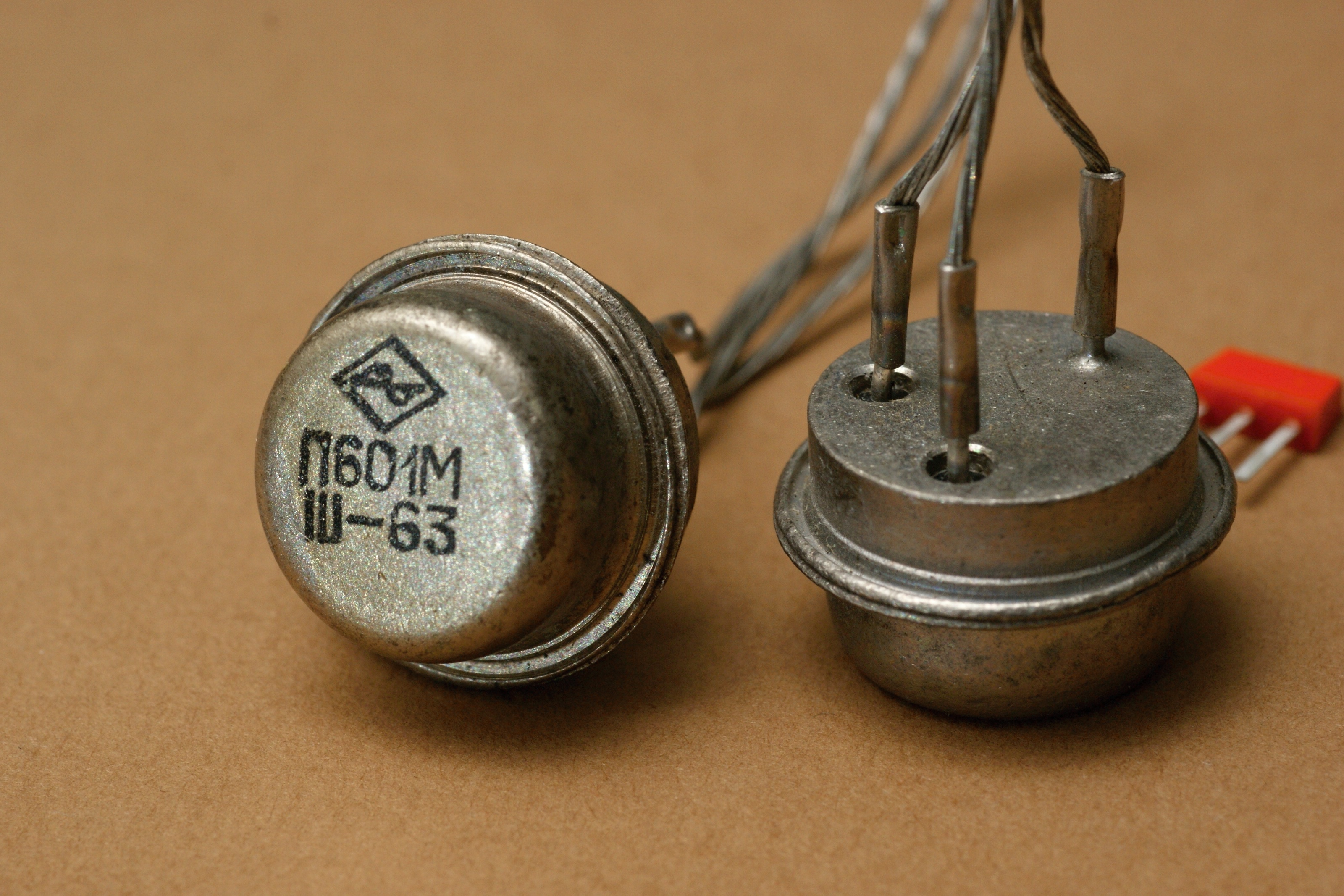

Обнаружился вариант транзистора в корпусе "М", аналогично П202М.

Вот заводской паспорт от него, а также, что интересно, чуть более ранний паспорт от точно таких же транзисторов, но без буквы "М" в названии.

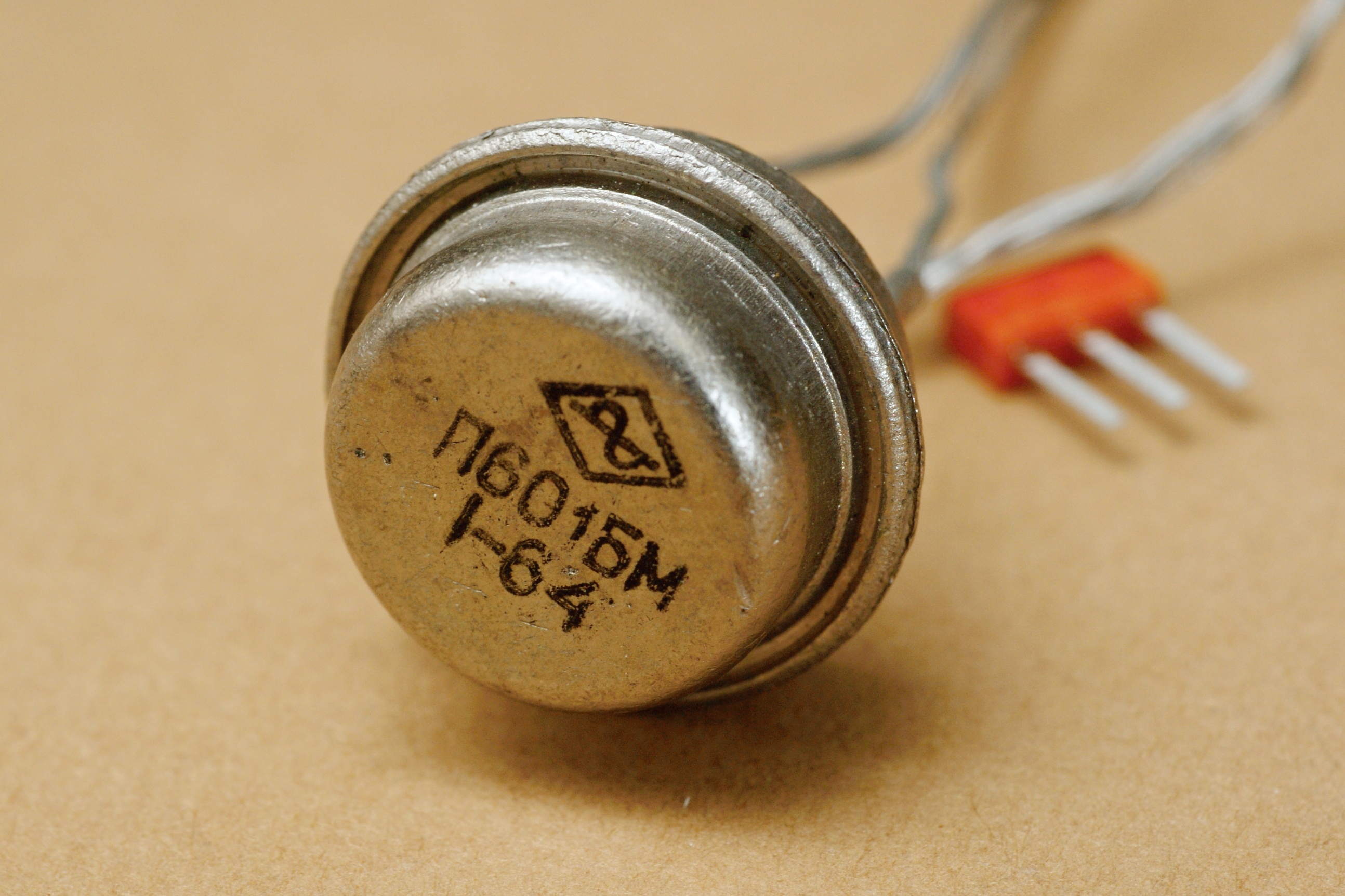

(фото c форума сайта Музей старых радиодеталей)


(фото c аукциона
Мешок)


(фото c форума сайта Музей старых радиодеталей)

Источники:

1. Л. С. Горн и Б. И. Хазанов. Транзисторы в радиометрической аппаратуре. - Госатомиздат, Москва - 1961.
2. Д. С. Гурлев. Справочник по электронным приборам. Издание третье, дополненное.- Киев, издательство "Технiка", 1964.
3. Д. С. Гурлев. Справочник по электронным приборам. Издание четвертое, переработанное и дополненное.- Киев, издательство "Технiка", 1966.
4. Городецкий А. Ф., Кравченко А. Ф. Полупроводниковые приборы. - М.: "Высшая школа", 1967
5. Справочник по полупроводниковым диодам и транзисторам. Изд. 2-е. М., "Энергия", 1968.
6. Транзисторы. Справочник. Издание 3-е. Под редакцией И. Ф. Николаевского.- Москва, издательство "Связь", 1969.
7. Петър Кисьов, Георги Стоянов. Справочник по полупроводникови диоди и транзистори. Техника - София, 196?.
8. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
9. Кривоносов А.И. Термодиоды и термотриоды, М., «Энергия», 1970. (Б-ка по автоматике. Вып. 374).
10. Справочник по полупроводниковым приборам. Лавриненко В. Ю. Изд. 6-е. "Техника", 1971
11. Справочник по полупроводниковым диодам, транзисторам и интегральным схемам. Под общ. ред. Н. Н. Горюнова. Изд. 3-е, переработ. и доп. М., "Энергия", 1972.
12. Краткий справочник конструктора радиоэлектронной аппаратуры. Под ред. Р. Г. Варламова. М., «Сов. радио», 1973
13. Краткий справочник радиолюбителя. Березовский М.А., Писаренко В.М. - Киев "Технiка", 1975.
14. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев "Наукова думка", 1975.
15. Малинин Р.М. Справочник по транзисторным схемам. Изд. 2-е, перераб. М., "Энергия", 1975 (Массовая радиобиблиотека. Вып. 852).
16. Пляц О. М. Справочник по электровакуумным, полупроводниковым приборам и интегральным схемам. Минск, <Вышэйш. школа>, 1976
17. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справочник радиолюбителя.- Киев: "Наукова думка", 1981.
18. Атанас Шишков. Транзистори и диоди. Кратък справочник. Второ допълнено издание. София, Държавно издателство "Техника". 1981.
19. Полупроводниковые приборы: Транзисторы. Справочник/В. А. Аронов, А. В. Баюков, А. А. Зайцев и др. Под общ. ред. Н. Н. Горюнова,— М.: Энергоиздат, 1982.
20. Полупроводниковые приборы: Транзисторы. Справочник/Под общей редакцией Н. Н. Горюнова. Издание второе, переработанное, - М.: Энергоатомиздат, 1985.
21. Основы промышленной электроники: учеб. для неэлектротехн. спец. вузов/В.Г. Герасимов, О.М. Князьков, А.Е. Краснопольский, В.В. Сухоруков; Под ред. В.Г. Герасимова.- 3-е изд., перераб. и доп.- М.: Высш. шк., 1986.
22. Терещук Р. М. и др. Полупроводниковые приемно-усилительные устройства: Справ. радиолюбителя / В. М. Терещук, К. М. Терещук, С. А. Седов.— 3-е изд., перераб. и доп.- Киев: "Наукова думка", 1987.
23. Транзисторы: Справочник/ О. П. Григорьев, В. Я. Замятин, Б. В. Кондратьев, С. Л. Пожидаев - М.: Радио и связь, 1989.— (Массовая радиобиблиотека; Вып. 1144)
24. Димитър Рачев. Справочник радиолюбителя. Държавно издателство "Техника". 1990.
25. Петухов В. М. Транзисторы и их зарубежные аналоги. Биполярные транзисторы средней и большой мощности низкочастотные. Справочник. В 4 т. Т. 2. Издание второе, исправленное. - М.: ИП РадиоСофт, 2004.
