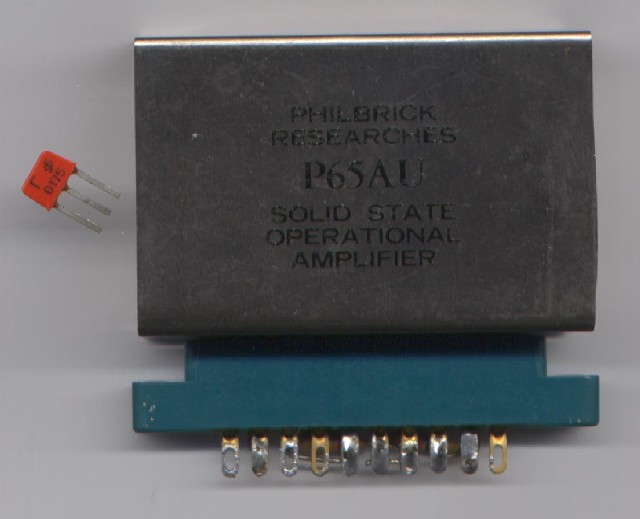

Коллега по увлечению slowolitus прислал мне материалы по одному из самых ранних твердотельных операционных усилителей, 1964 года. Производитель - Philbrick Researches, фирма, которая сыграла значительную роль в создании и развитии аналоговой электроники. Между прочим, в нынешнее время носит имя Microchip (но это уже совсем другое кино). Вообще, довольно интересно ознакомится с её бурной историей...
 |
 |

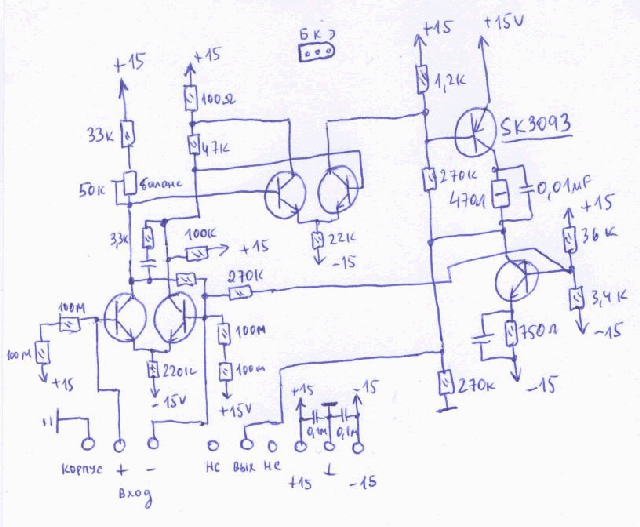

автор снимков прислал мне даже восстановленную вручную схему :

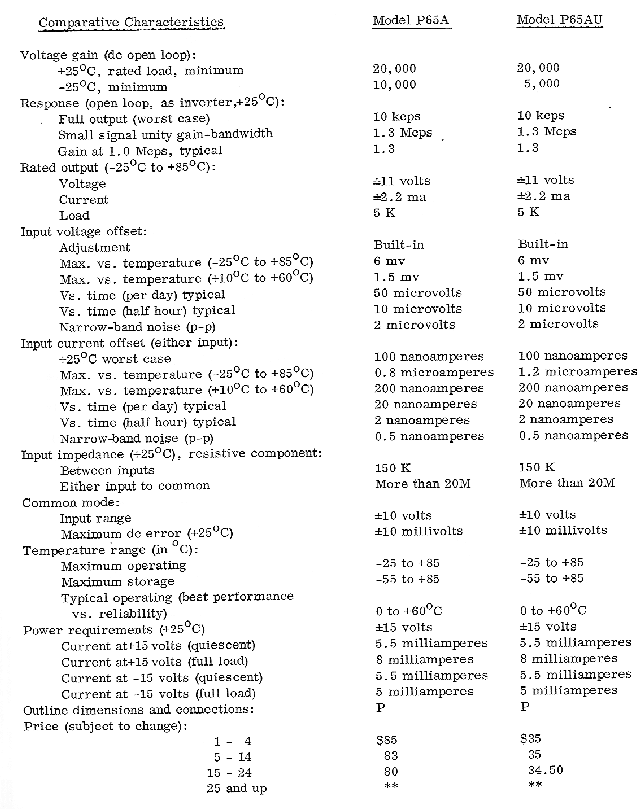

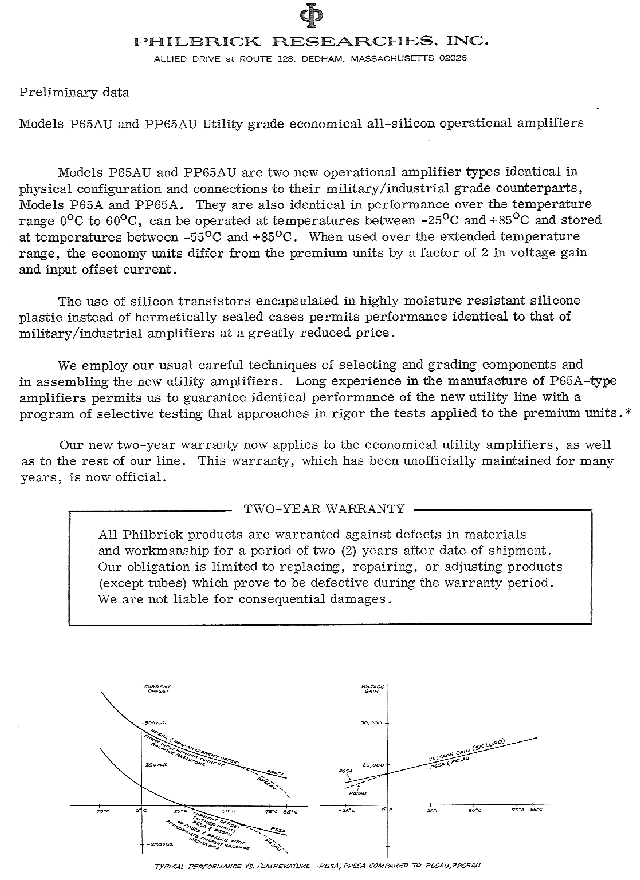

Параметры можно посмотреть здесь:
