П789

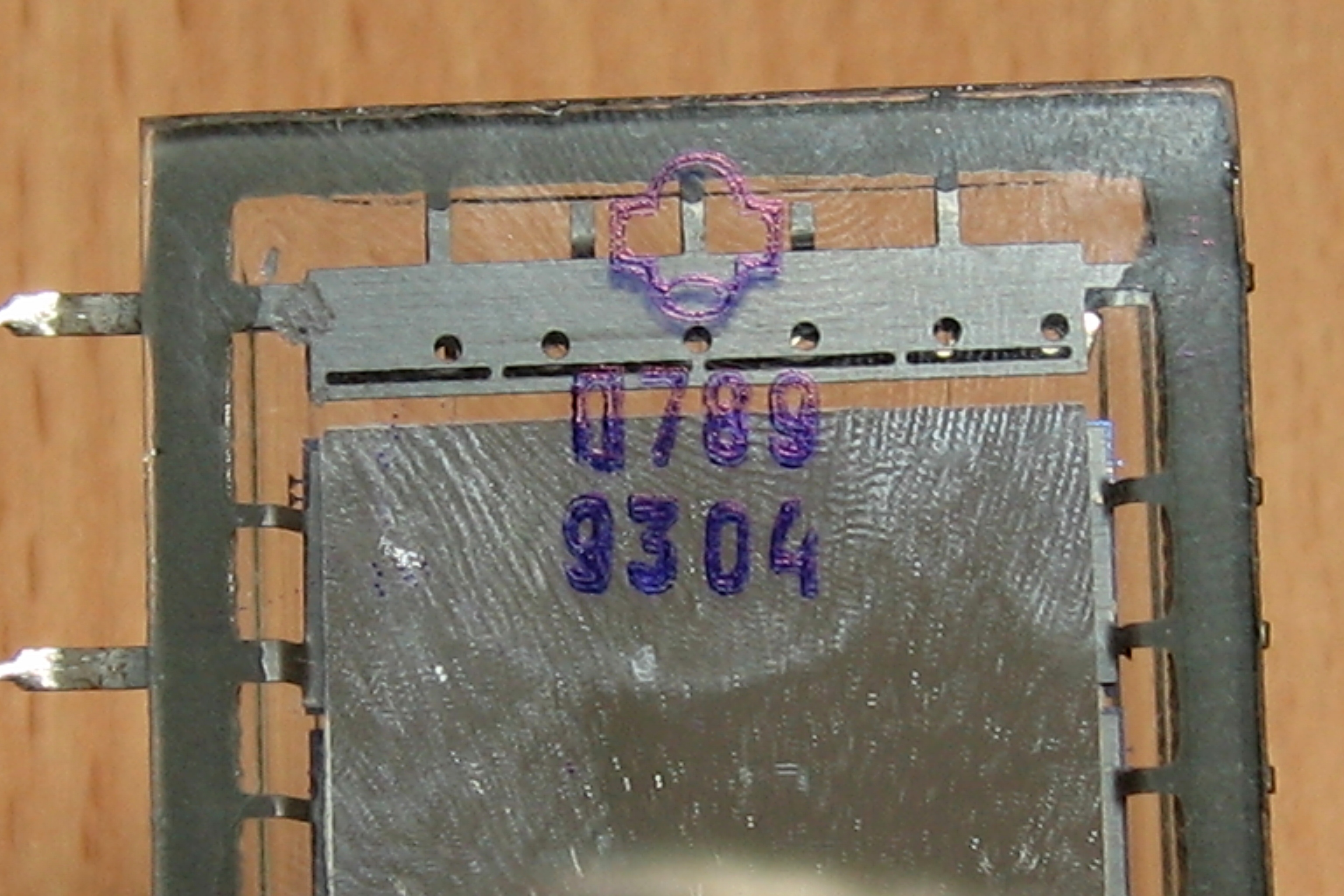

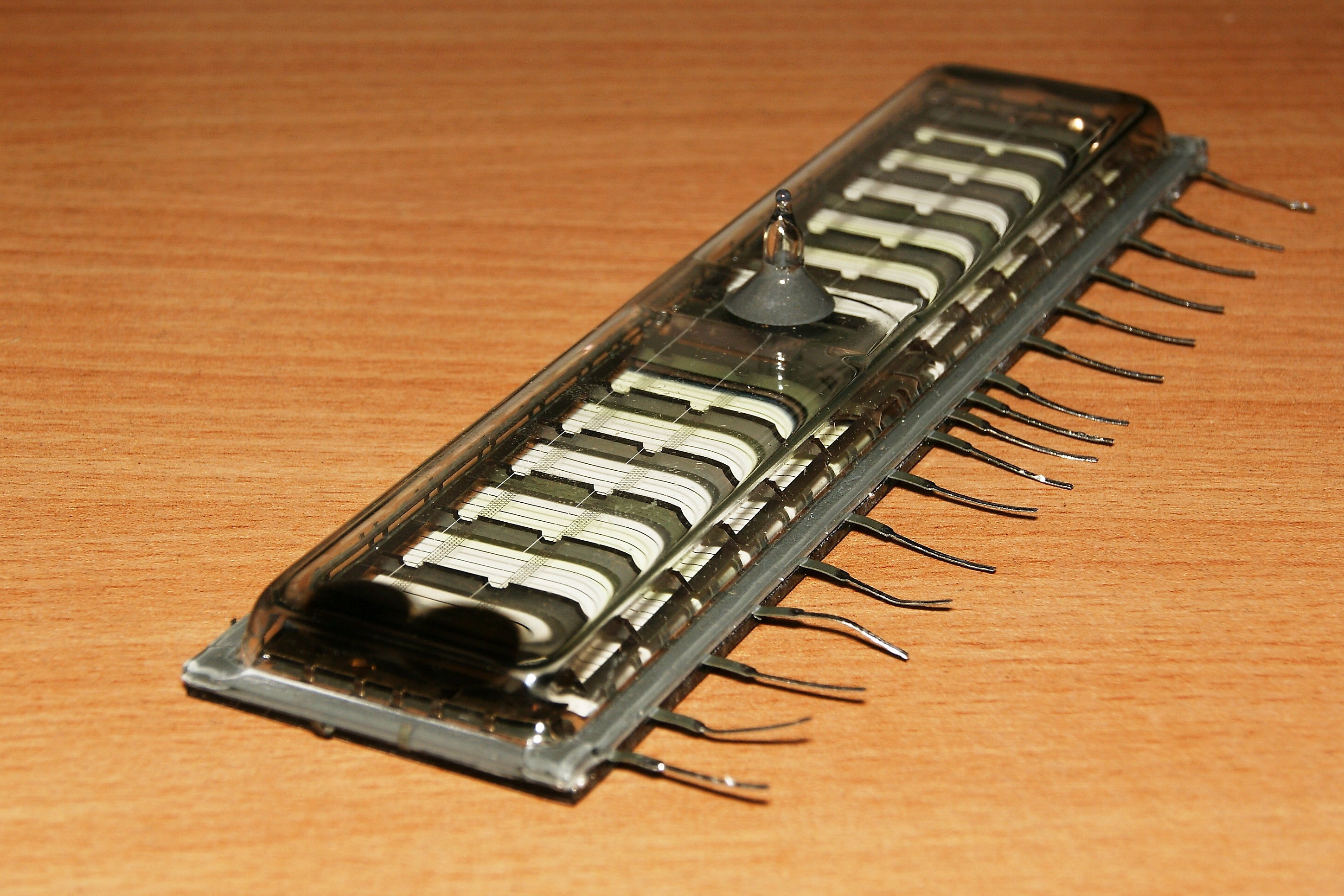

Вакуумный люминесцентный индикатор с обозначением, принятым для опытных образцов саратовского завода "Рефлектор".

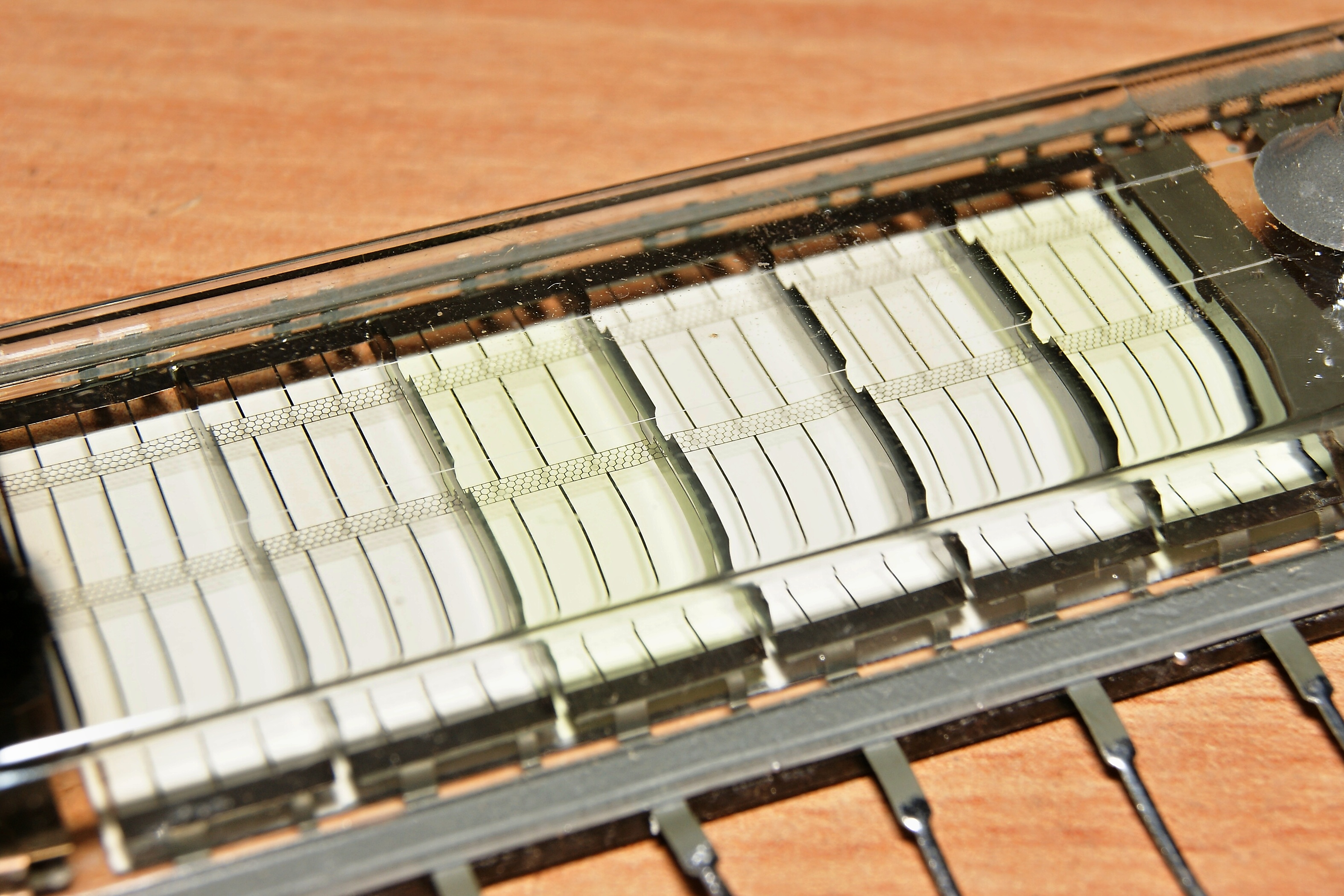

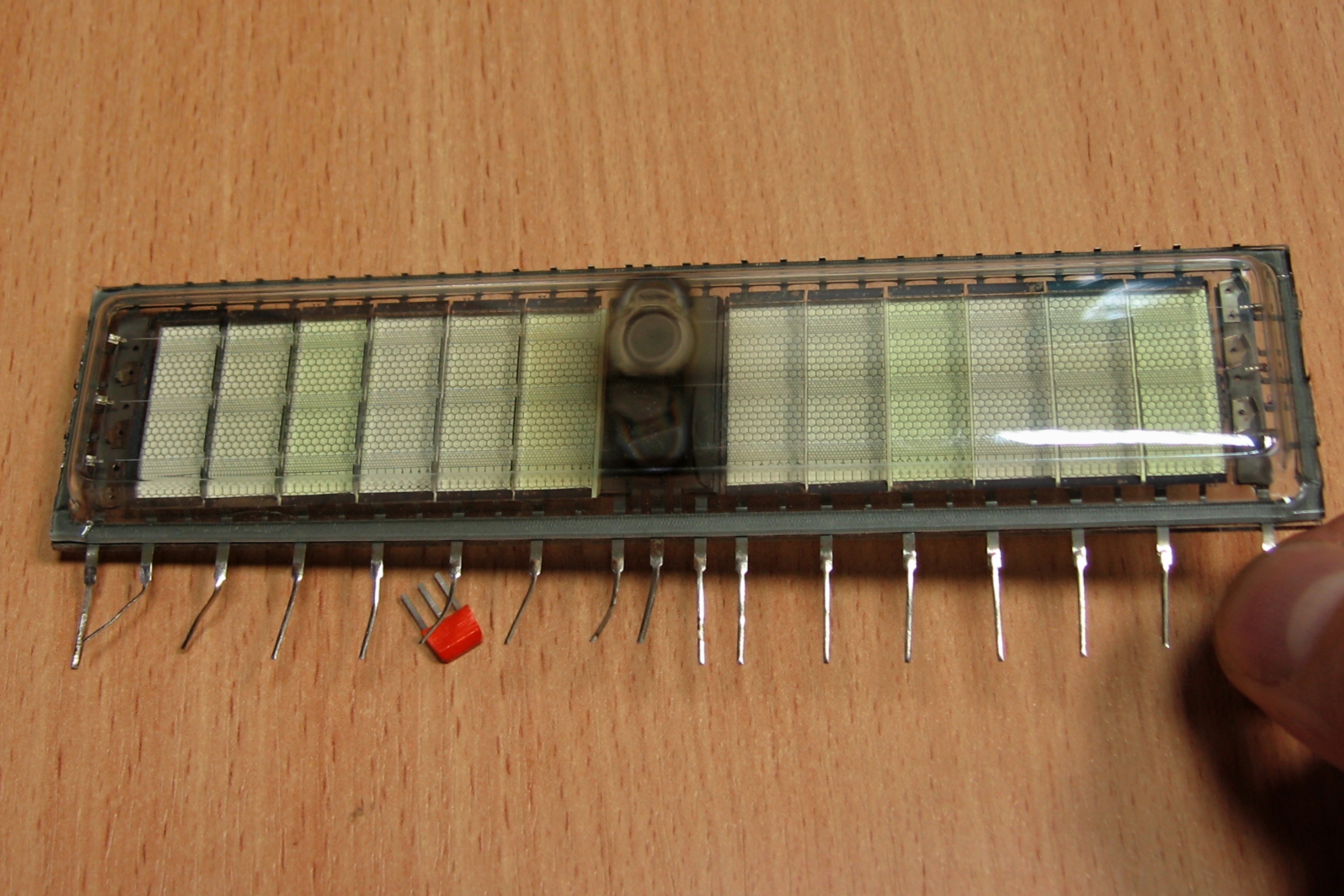

Информационное поле индикатора составляют 12 светящихся прямоугольников размером 9,6x29,8 мм, расположенных в один ряд и составляющих 4 цветовые триады (зеленый, красный, синий). Справочные данные на него.

Разработан он в качестве элемента составных экранов коллективного пользования. Существовал аналогичный серийный индикатор, ИЛМ1-12МВ, который незначительно отличался размерами полей и параметрами питания. По всей вероятности, П789 - его прототип.

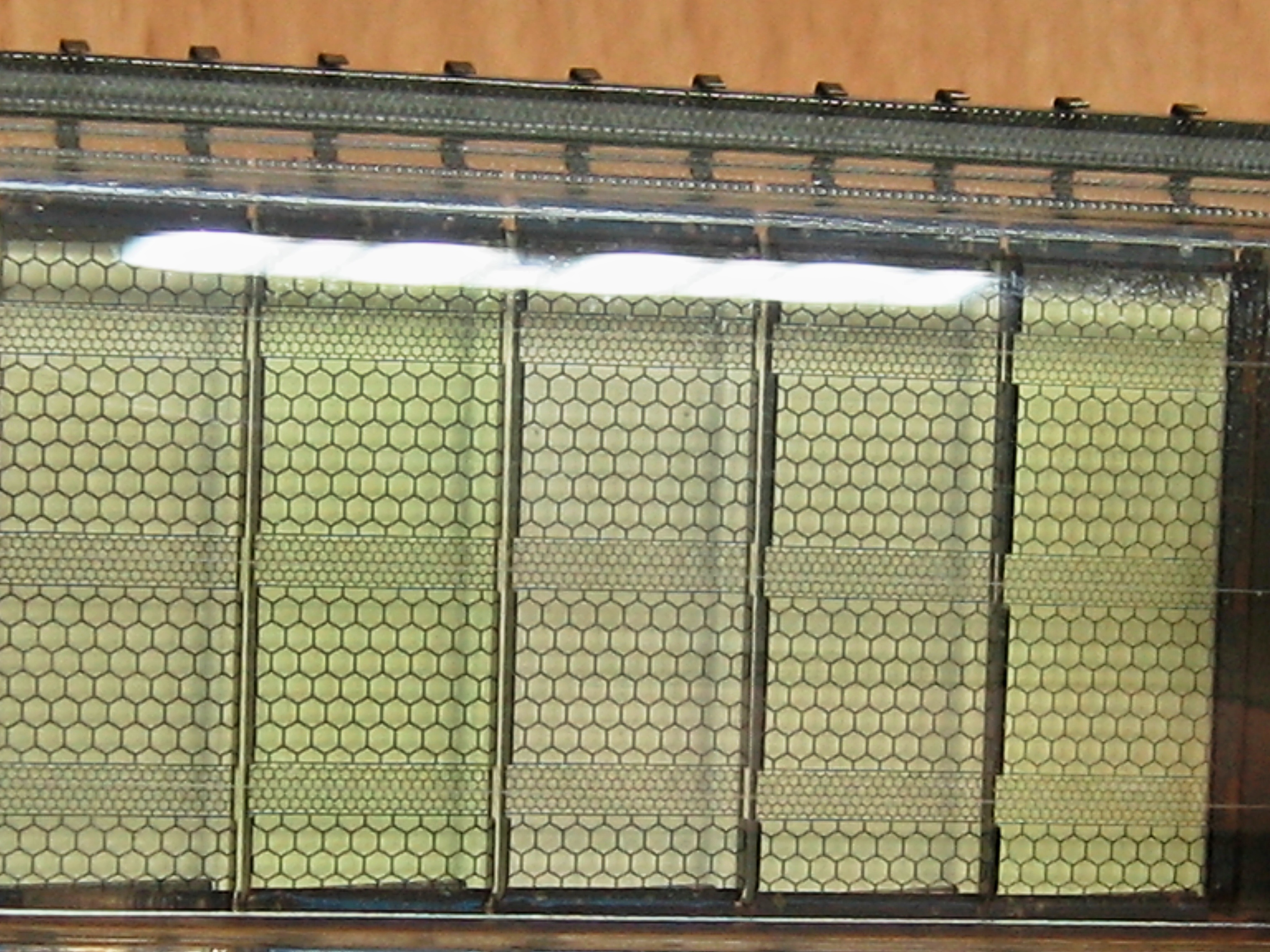

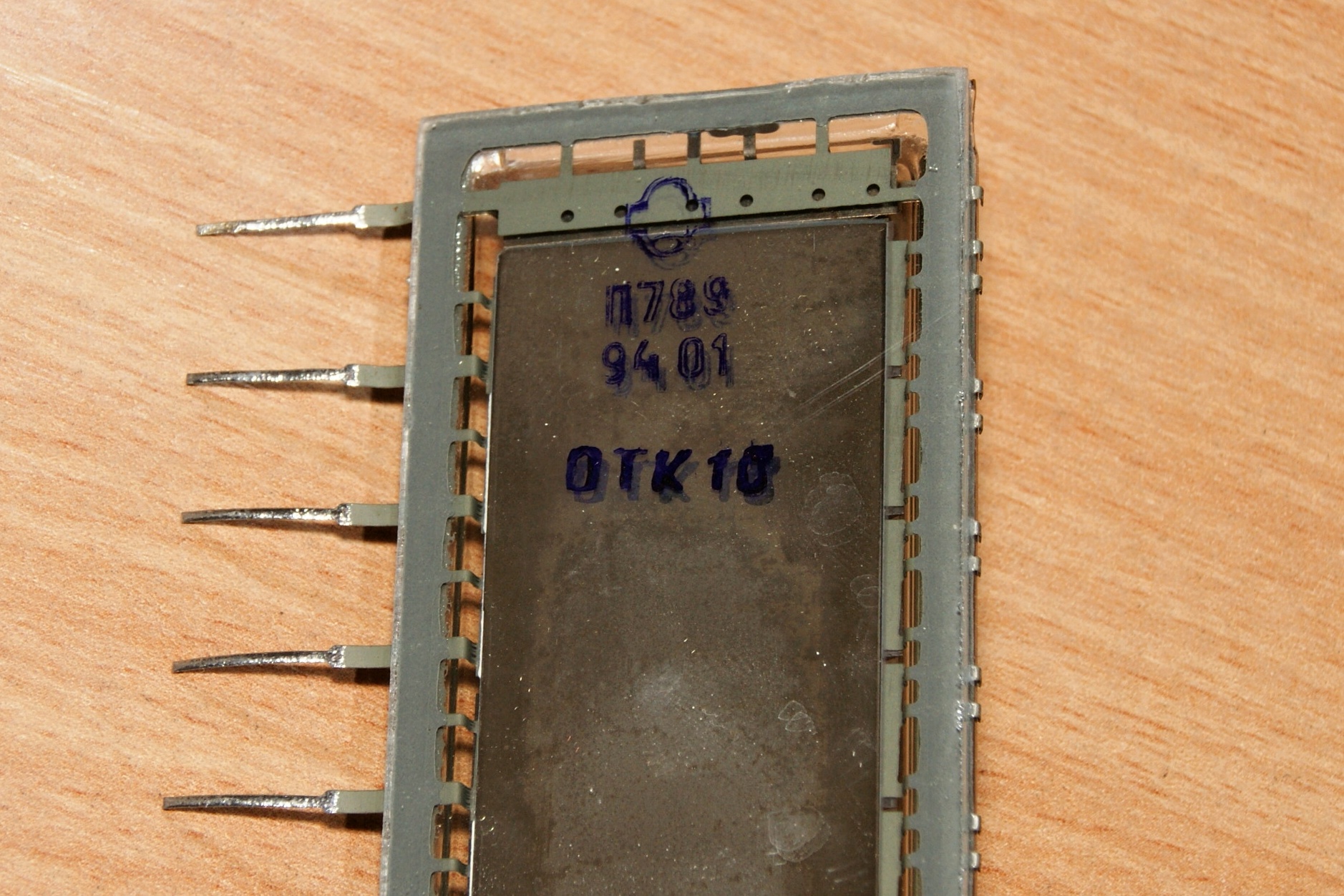

Интересно, что у чуть более позднего образца, 1994 года, совсем иная конфигурация сетки:

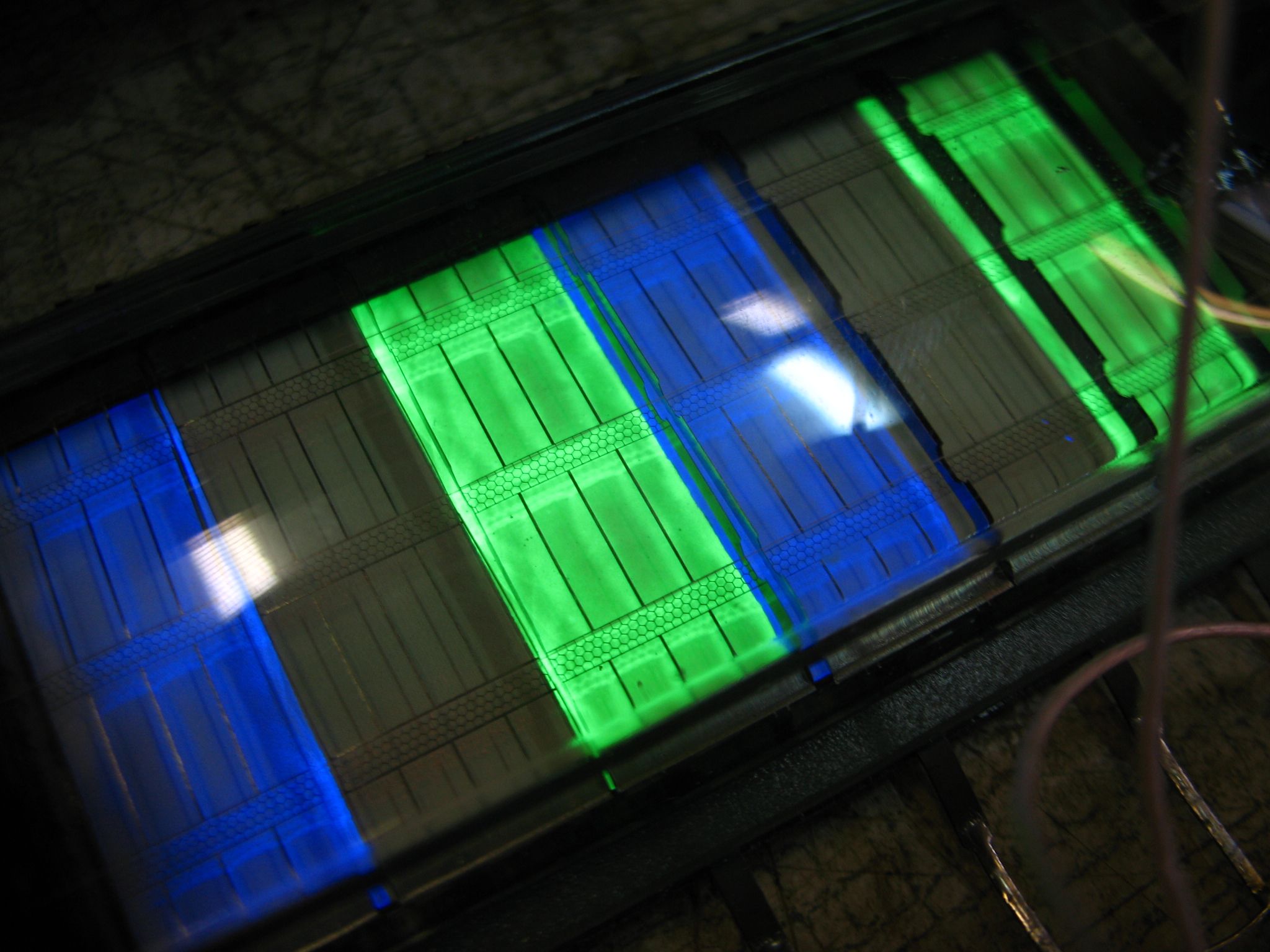

При этом красные сегменты у него почему-то не горят. То ли это брак конкретного экземпляра, то ли отличаются они не только видом сеток...


(фото Александра Назаренко)

Источники:

1. Юшин А.М. Оптоэлектронные приборы и их зарубежные аналоги: Справочник. В 5 т. Т. 3. - М.: ИП РадиоСофт, 2000.
