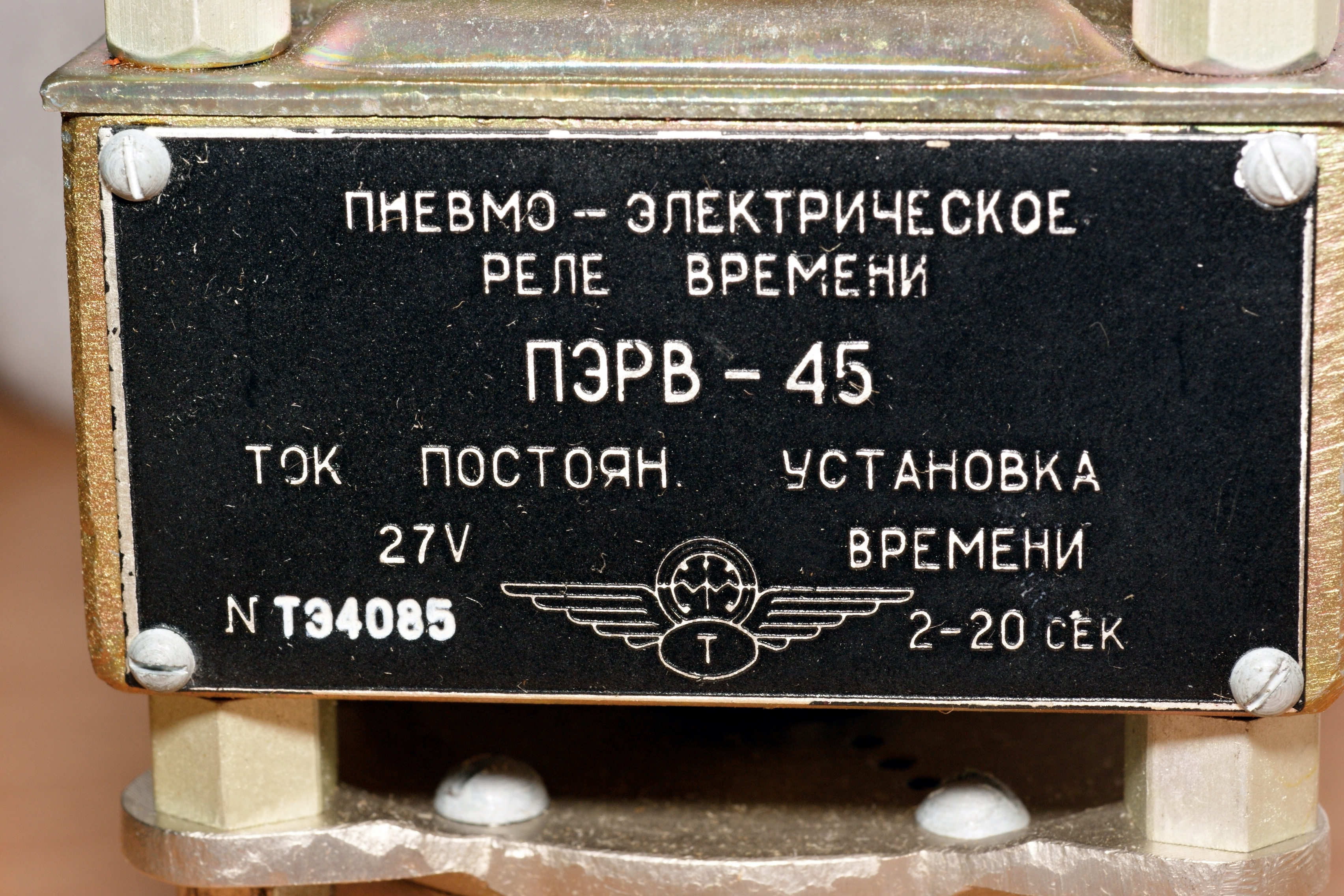

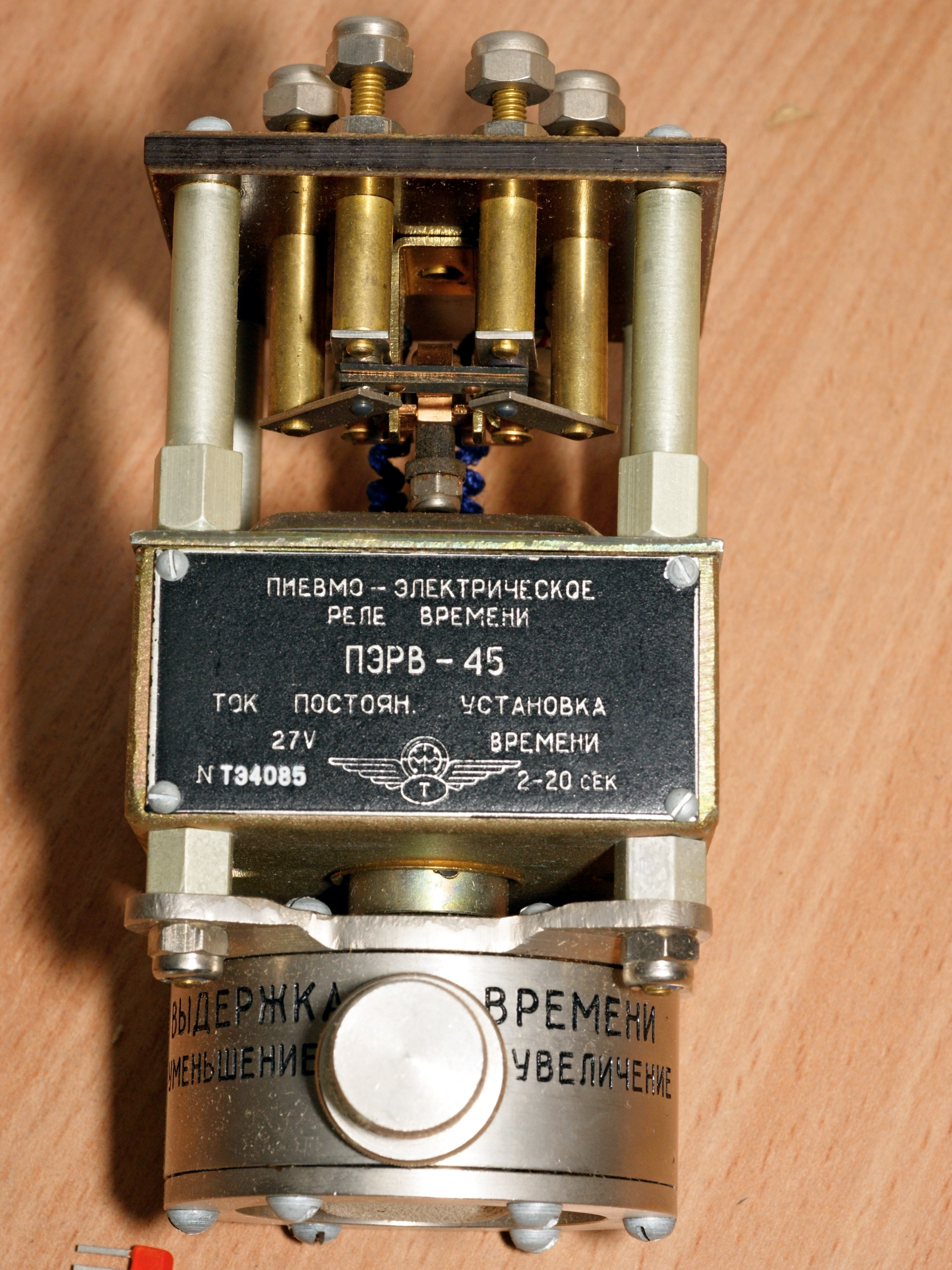

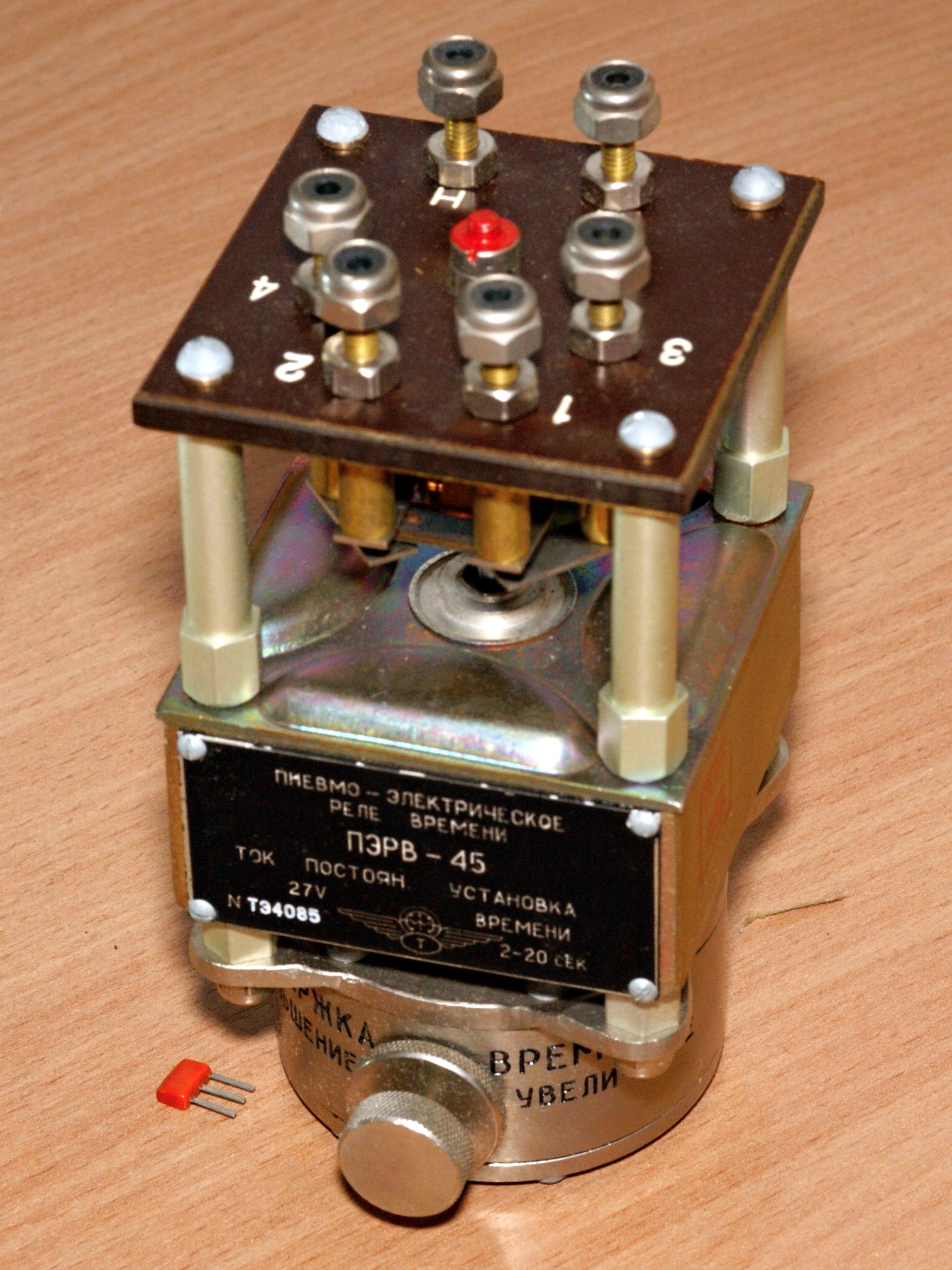

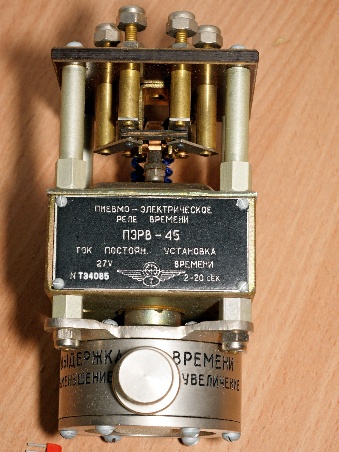

Шикарная вещь, (П)невмо-(Э)лектрическое (Р)еле (В)ремени.
Что означает "45" не знаю, уже не год ли разработки? :)))
Пневматические реле времени, хоть и не
относятся к рядовым электронным приборам,
но применяются не так уж редко, да и выпускаются

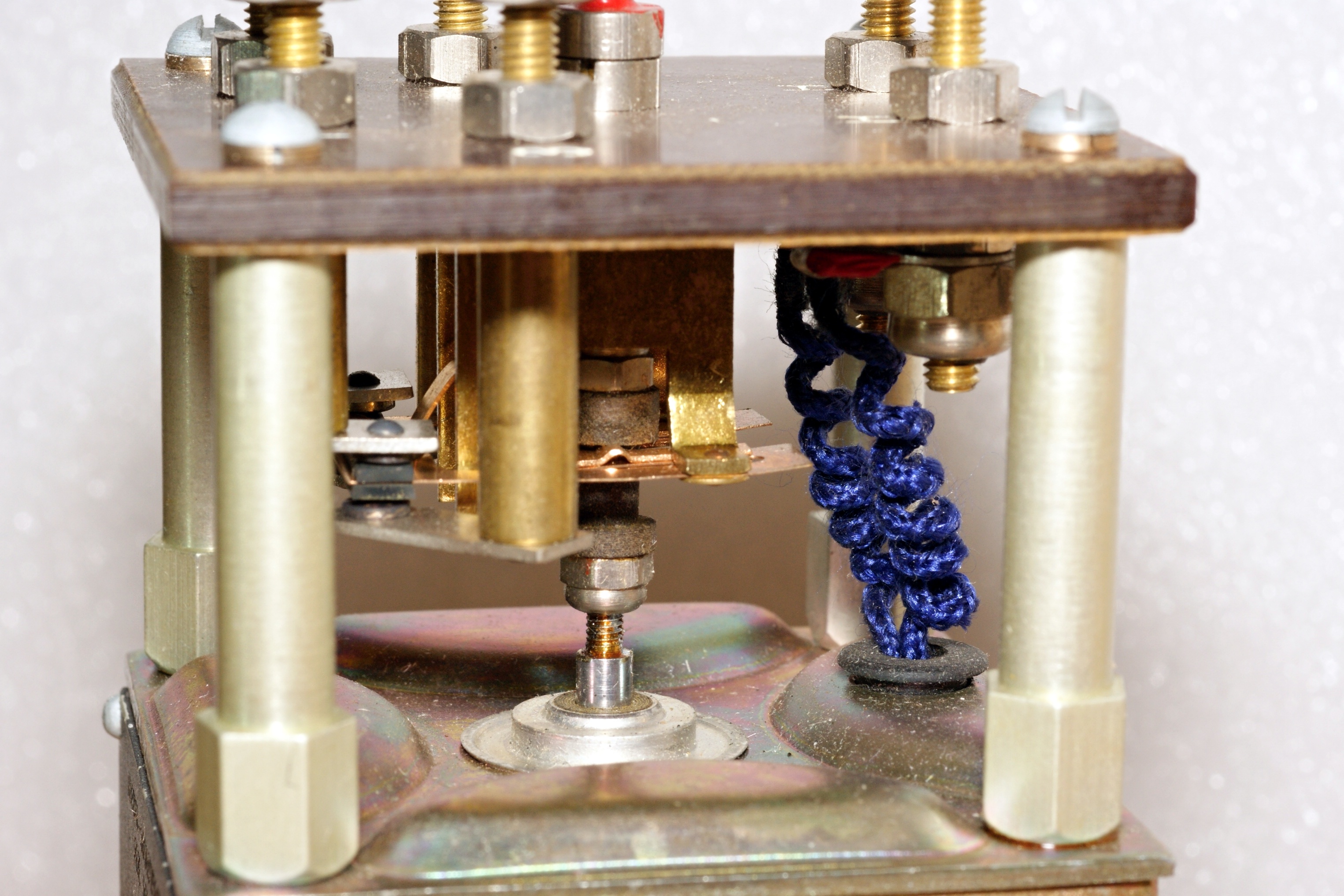

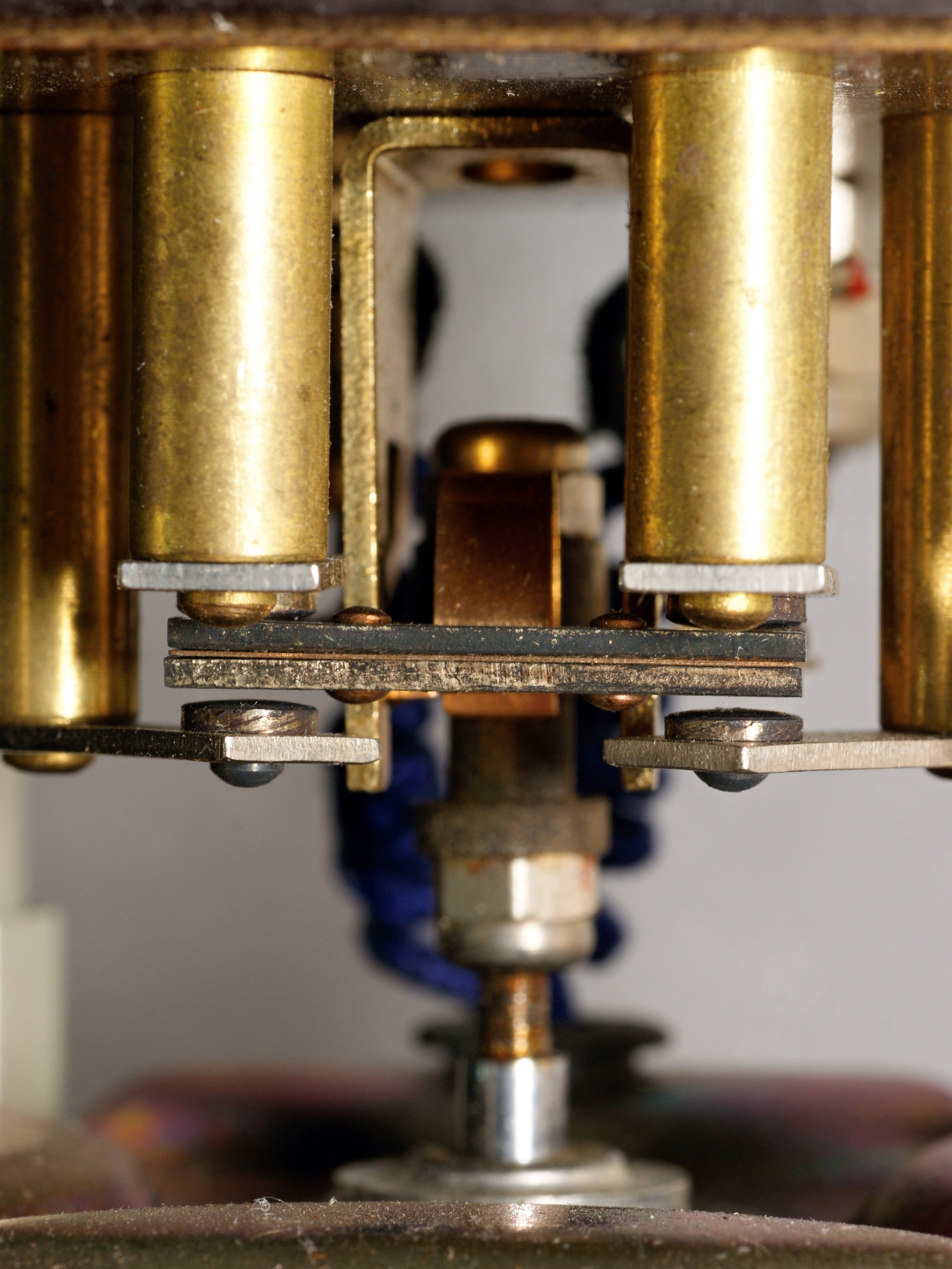

до сих пор. А вот пневмоэлектрическое - я вижу впервые. В качестве механизма выдержки

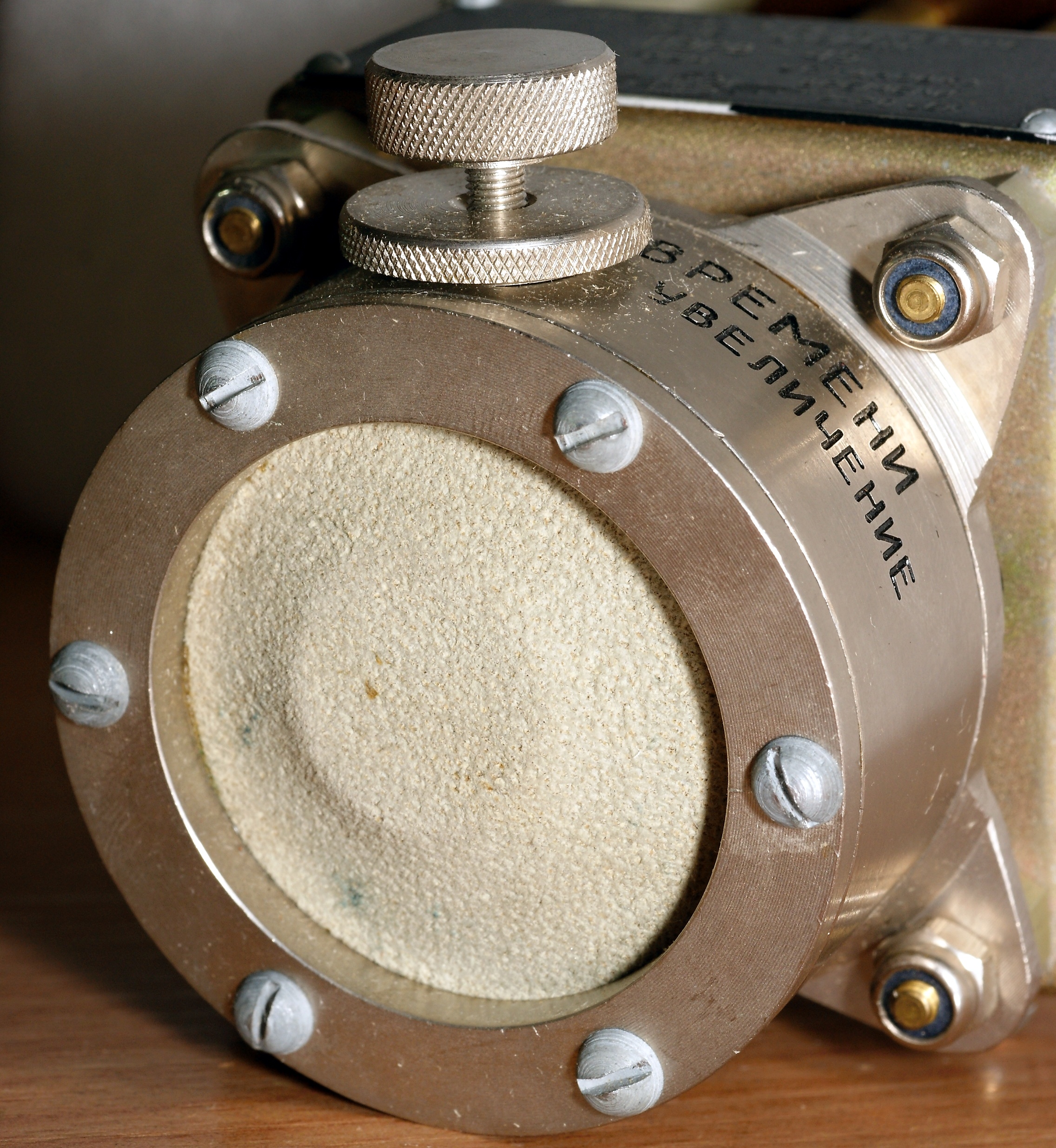

времени в нем используется регулируемый воздушный демпфер.

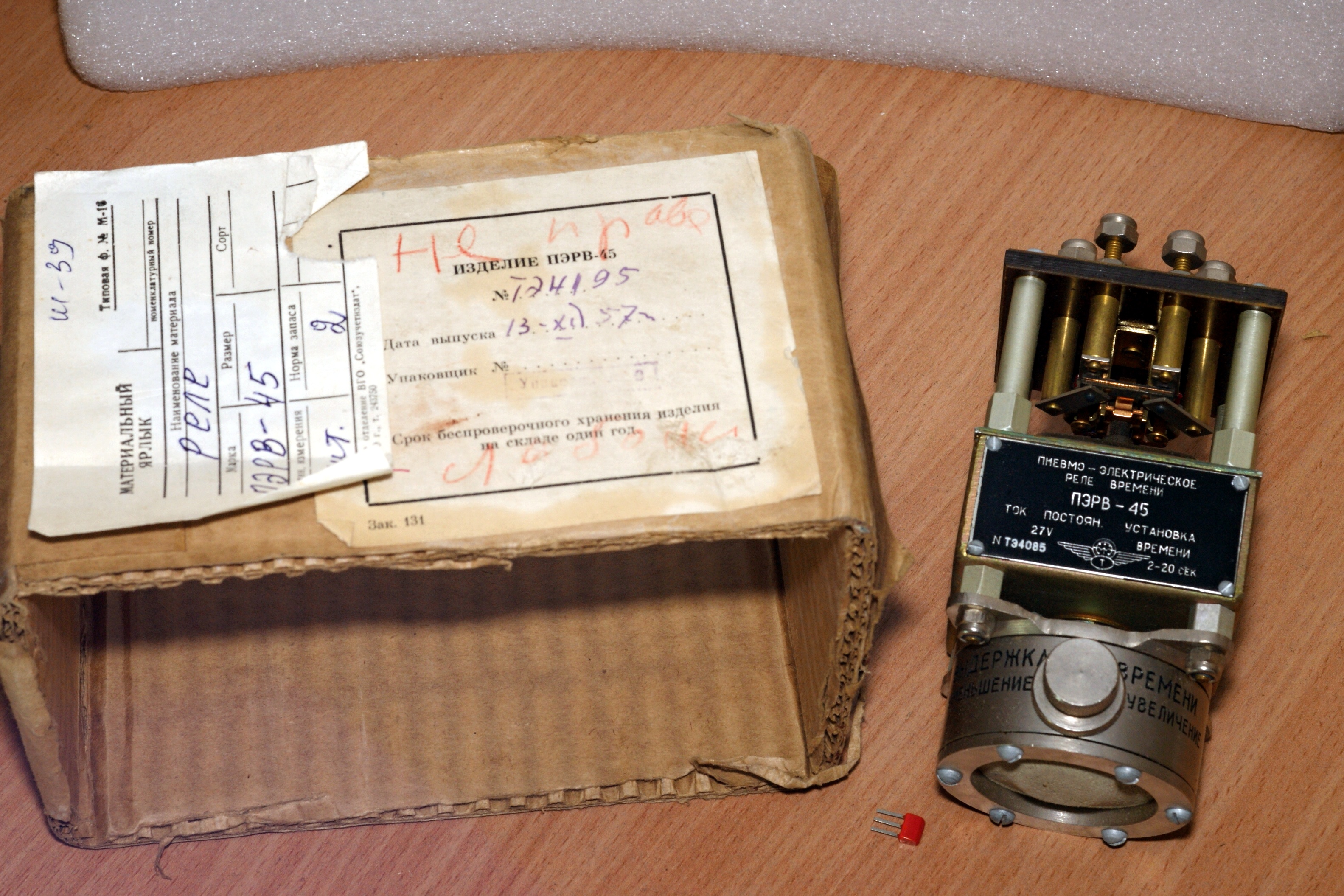

Реле это работает на размыкание - оно обеспечивает удержание контактов в замкнутом состоянии после подачи запускающих импульсов, на период от 2 до 10 сек. Но интересно не это, интересно его назначение. Предназначено для работы в составе электросбрасывателя и "признано годным для эксплуатации в частях ВВС" ;))) Заводской паспорт от него.
Хотелось бы мне знать, причем здесь пневматика...
Производитель - "завод 448" Минавиапрома СССР, ныне питерское ОАО "Техприбор".
 |
 |
 |
 |
 |
 |
(фото от Константина Мейлах)
Источники:
1. Справочник по элементам автоматики и телемеханики. Реле времени, программные устройства, реле счета, искатели. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1960.
