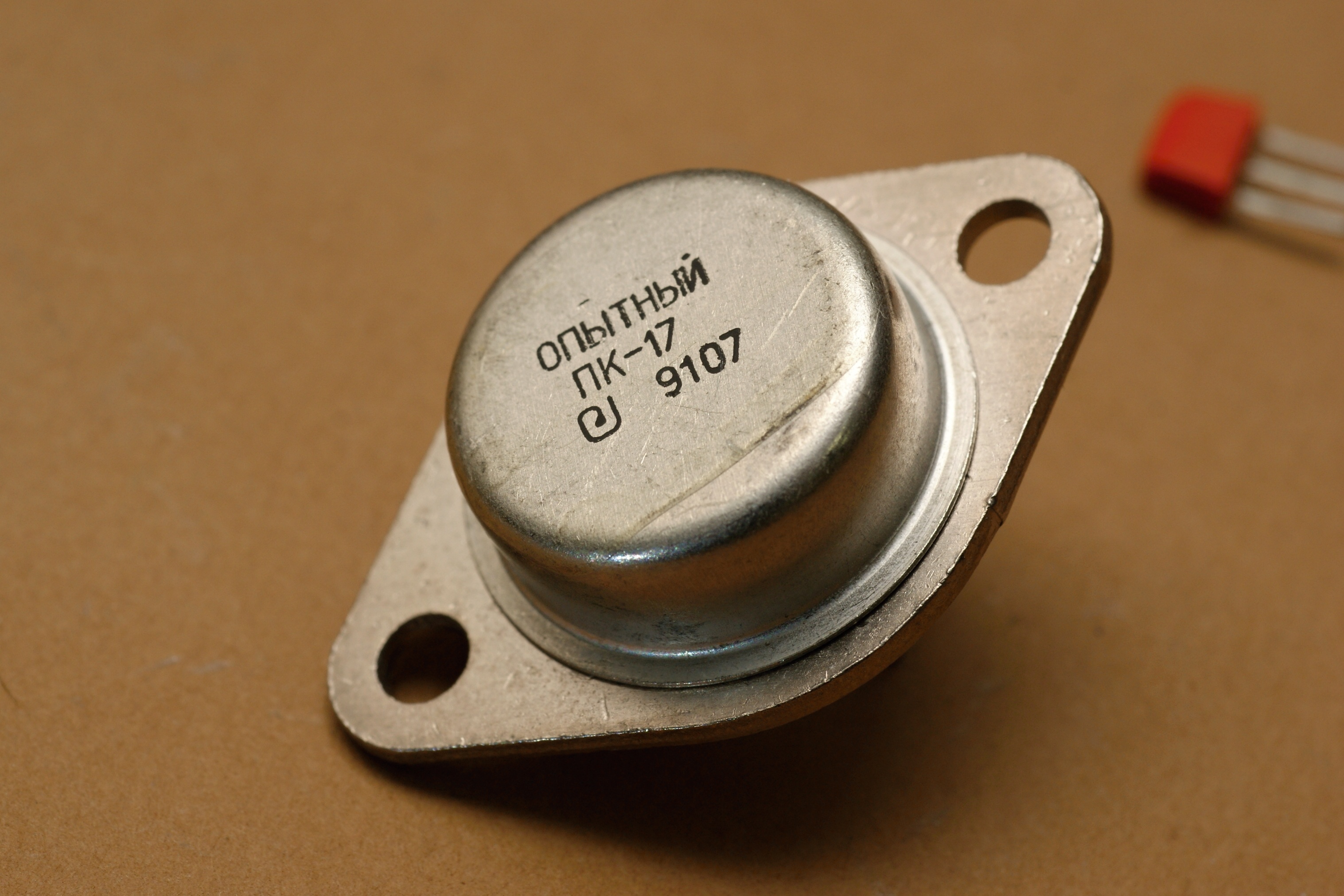

Это первые отечественные биполярные транзисторы со статической
индукцией. Транзисторы выполнены по планарной технологии с каналом n-типа.
Максимальное напряжение сток-исток 500 В, максимальный ток стока 12 А.
Заводской паспорт на них.
ПК-17 являются опытными прототипами транзисторов 2П938 (в серийных были улучшены
максимальные токовые параметры, а вообще
они стали называться 2Т9154). По основным электрическим характеристикам
они близки к известным транзисторам
2П926 и KП926 и предназначены для их замены в случаях, где нет возможности
реализовать двухполярное питание.
Производитель -
НЭВЗ
(Новосибирский электровакуумный завод), г.Новосибирск.

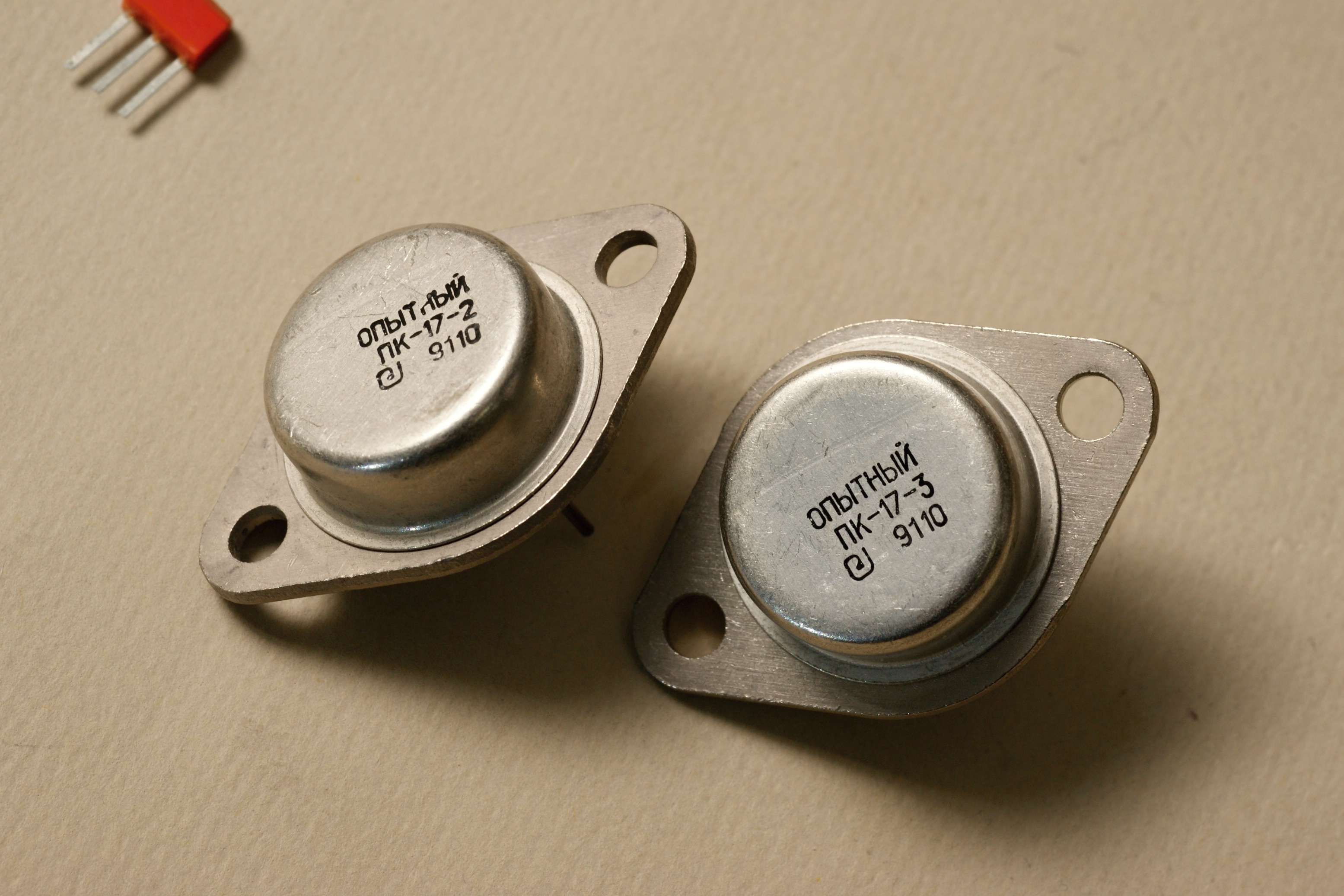

Индексы "-1" и т.п. отображают вариант разбраковки по максимально допустимому напряжению сток-исток;
всего в справочниках числится четыре варианта. В связи с этим интересен образец без
индекса, особенности которого в точности не ясны. Возможно, ответ содержится в цитате
"При разработке транзисторов введены литерные варианты, у которых напряжение
отсечки при максимальном напряжении равно –3 В, а не нулю. Введение таких литерных
вариантов повышает процент
выхода годных и, соответственно, снижает стоимость прибора."
Впрочем, надо отметить, что и ПК-17-1 (единственный из литерных) тестируется
при Uотс=0 В...
(фото с форума Портативное
ретрорадио)
Источники:
1. Отечественные транзисторы: БСИТ, СИТ, БТИЗ. — М.: Издательский дом «Додэка-XXI» («Библиотека электронных компонентов», вып. 16).
