(П)отенциометры (Л)инейные, (1)-й тип. Следующая цифра обозначает количество резистивных элементов на одном валу (бывают одиночные и сдвоенные варианты), а далее в названии указывается целый ряд букв и цифр, например ПЛ1.1.I.А.3.0.3. Цифры эти обозначают различные технические особенности резисторов; точной расшифровки у меня, к сожалению, нет.
Это прецизионные однооборотные переменные резисторы
предназначены для работы в счетно-решающих устройствах. Они имеют линейную
зависимость величины активного сопротивления от угла поворота, вращение
вала производится двигателем.
Есть ссылка в фотогалерее IXBT,
где сказано, что они применялись в системах отсчёта положения самолёта в пространстве,
в гировертикалях. А по свидетельству очевидцев - и в измерительной аппаратуре.
Производитель - завод "Мегомметр", г.Умань (Украина)

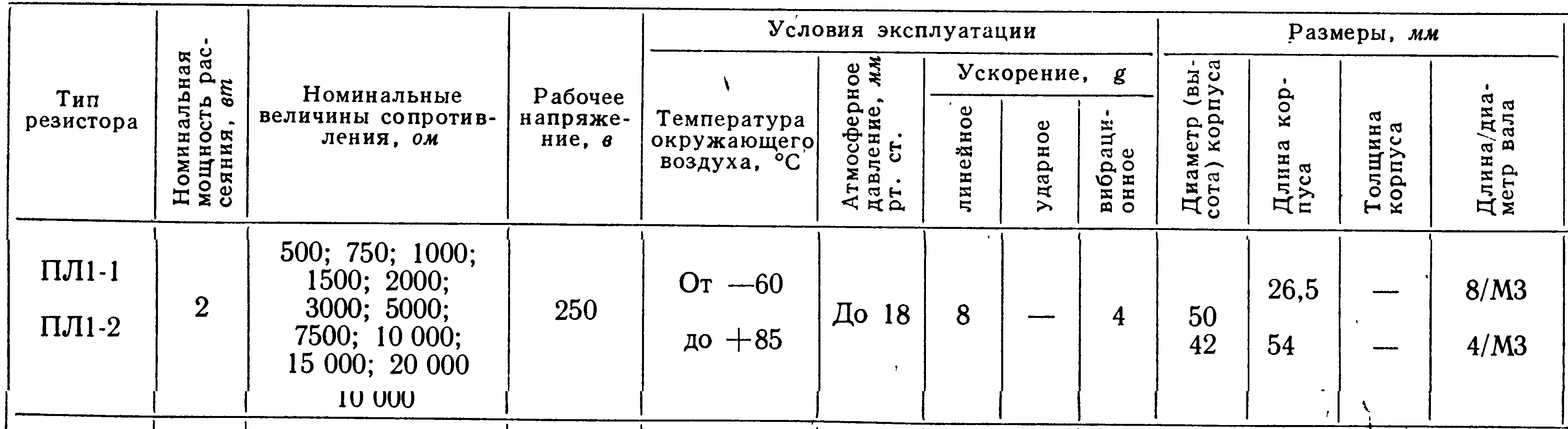

Номинальные величины активного сопротивления потенциометров
составляют 500; 700; 1000; 1500; 2000; 3000; 5000; 7500; 10 000; 15 000;
20 000 ом с допускаемым отклонением величины активного сопротивления
от номинального значения ±1, ±3 и ±5%. Обмотки потенциометров выполняются
в двух вариантах: без вывода и с выводом средней точки.

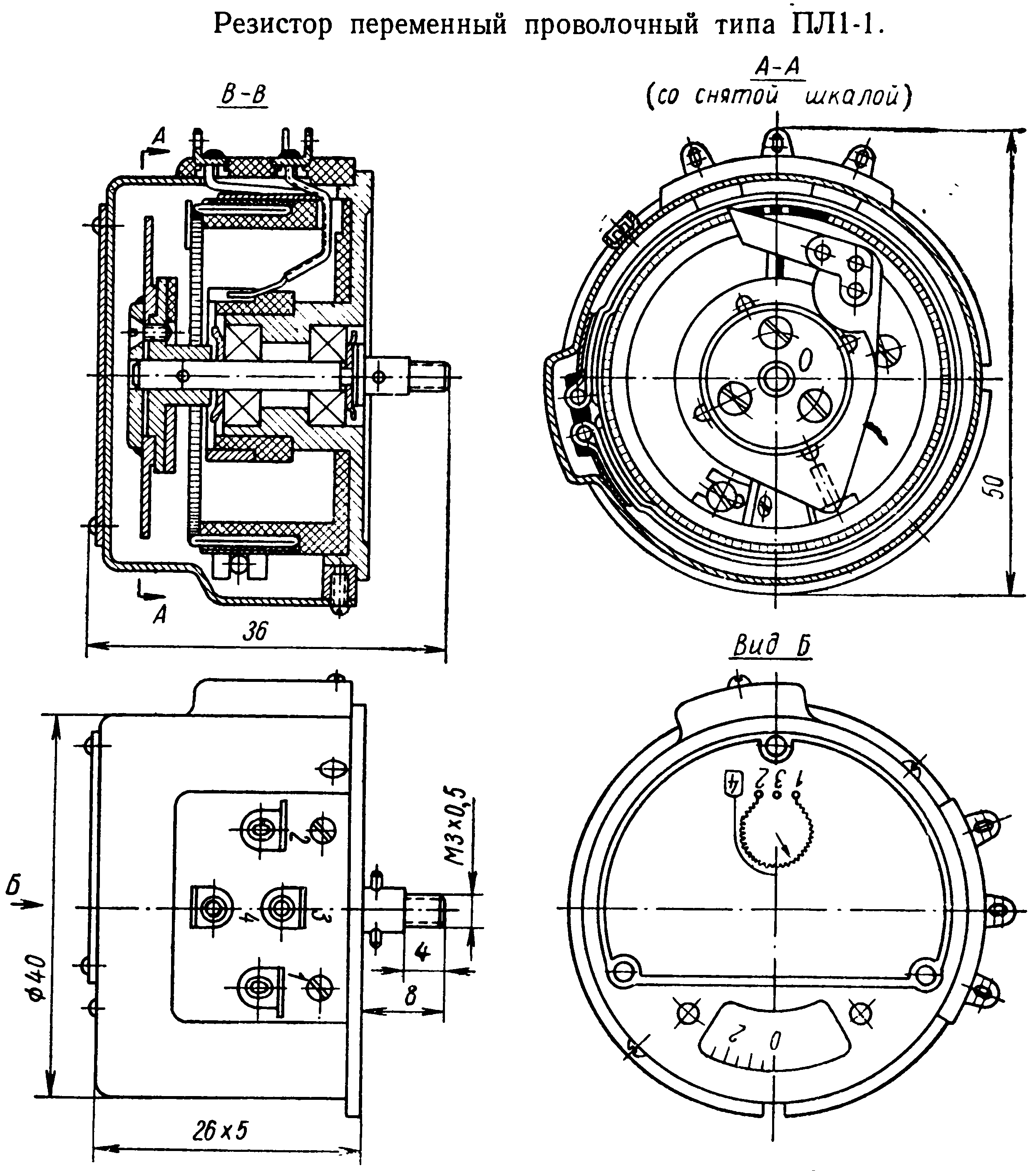

Отличительной особенностью данного типа является то, что на оси потенциометра
закреплена шкала, вращающаяся вместе с осью. Шкалы могут быть трех видов:
правого вращения (по часовой стрелке), левого вращения (против часовой
стрелки) и двухстороннего вращения с нулем по середине. Цена деления шкал
составляет 5 градусов. Погрешность установки шкалы на корпусе
потенциометра не должна превышать ±0,5%.

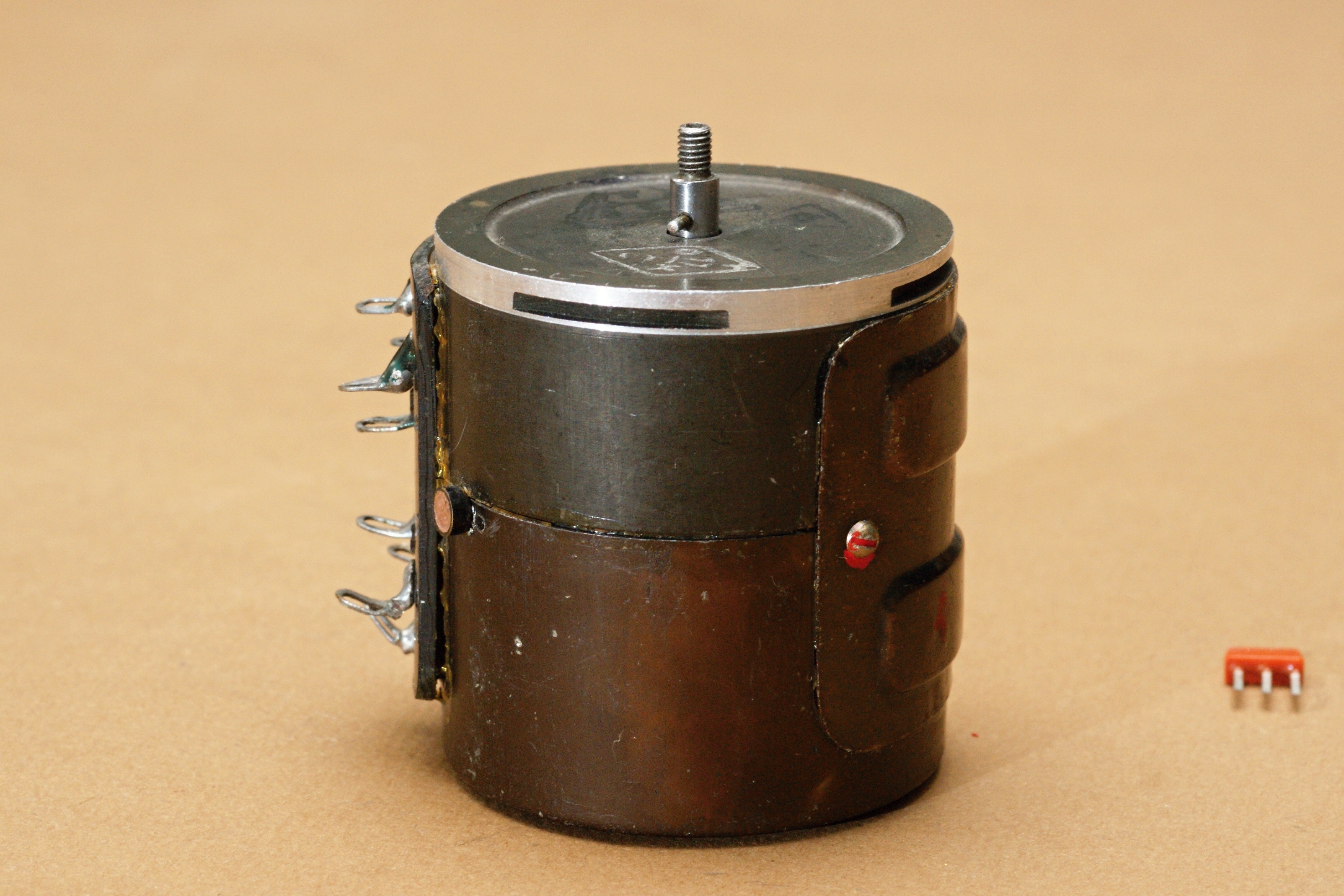

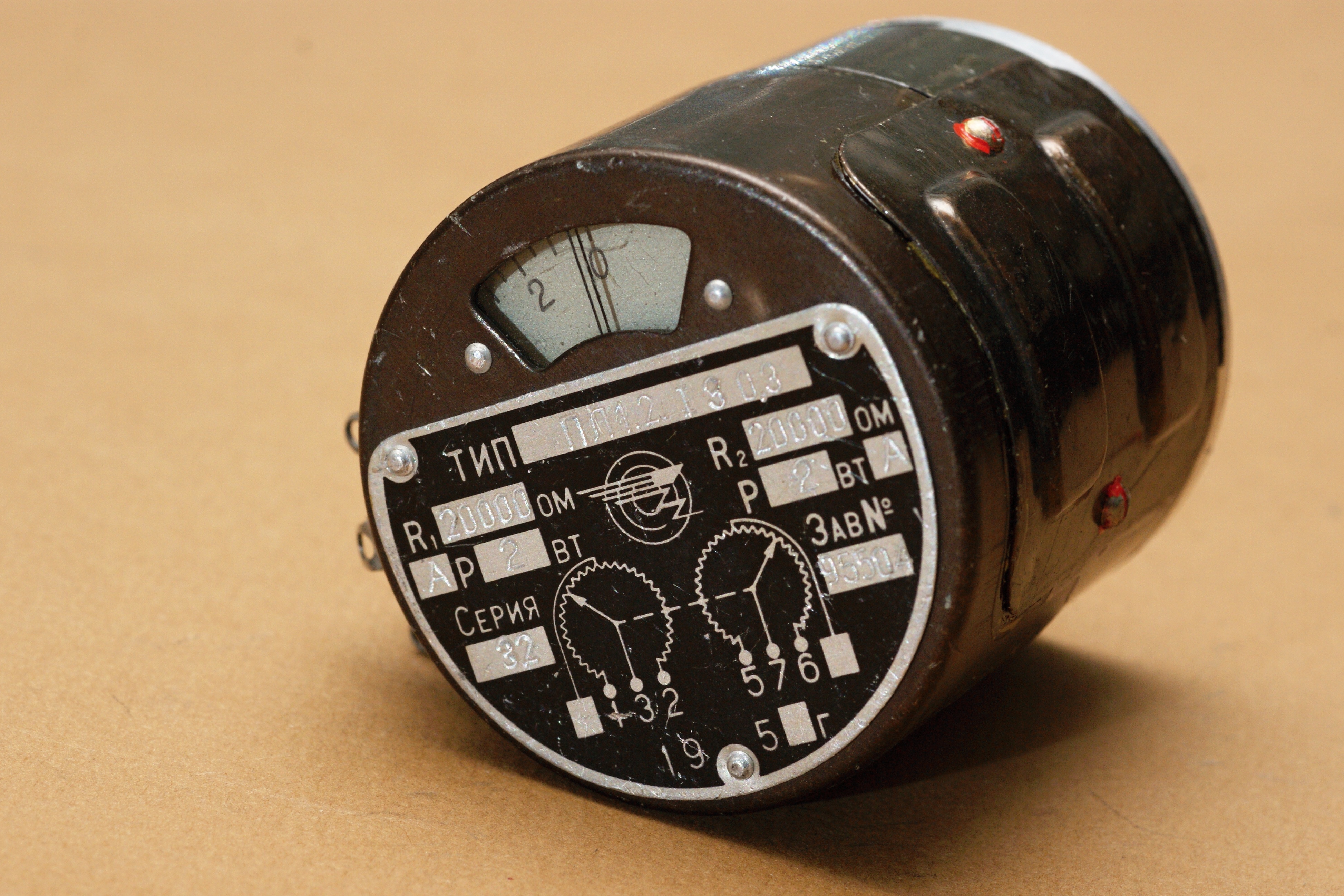

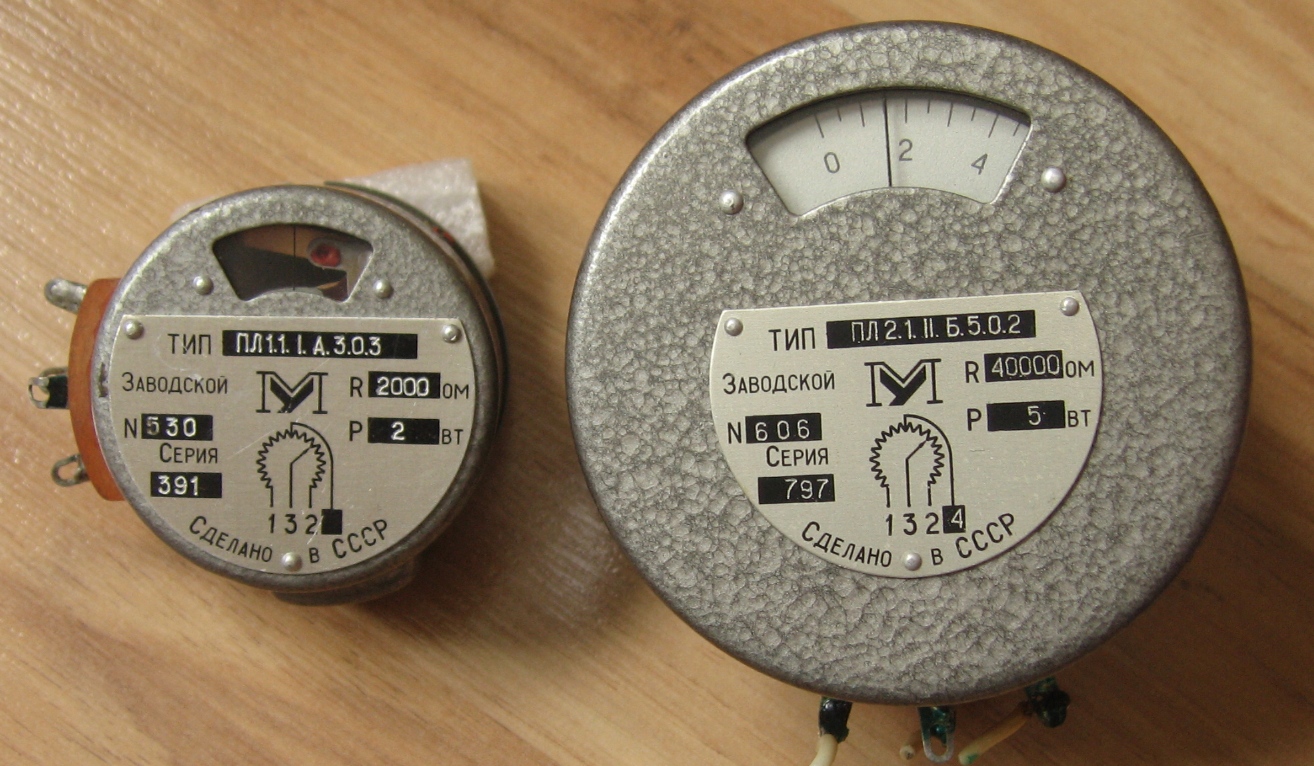

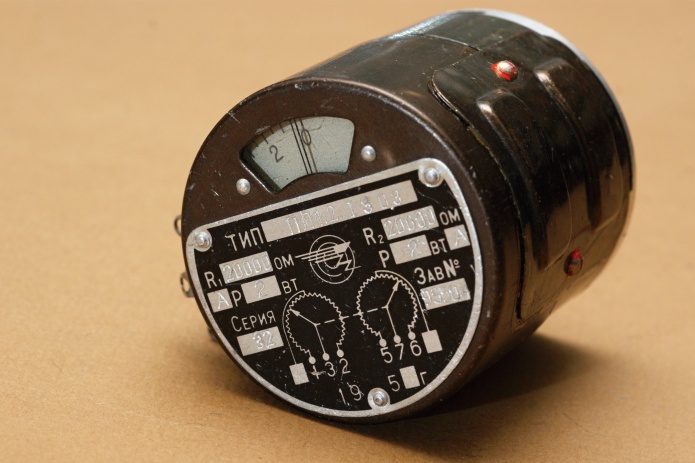

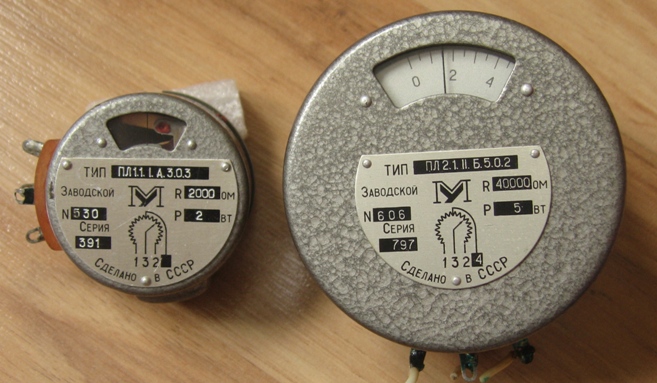

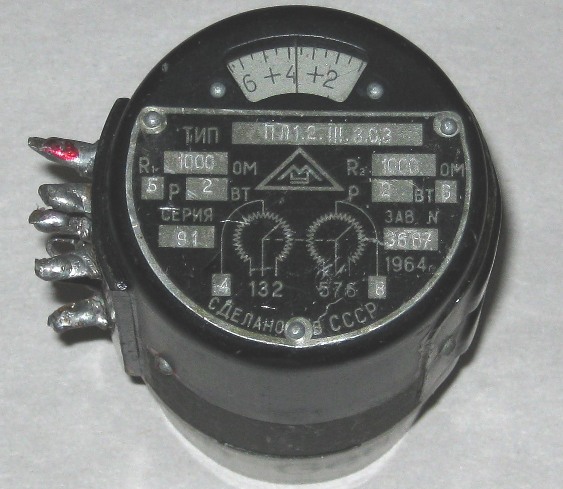

На двух фото с лицевой стороны в окошке видны разные части подвижной системы.
Судя по надписи "Сделано в СССР" - экспортное исполнение.
Источники:
1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
