ПП1-1 ... ПП1-9

(П)отенциометры (П)роволочные, мощность 1 Ватт, (хх) - номер варианта. Всего в справочниках встречается максимум девять вариантов, причём многие номера пропущены.

Это серия однооборотных резисторов по ТУ Н1Х0.468.001, предназначенных для регулировок наземной и бортовой аппаратуры в цепях постоянного и переменного тока с напряжением не более 350 В (в некоторых источниках 400 В). Токопроводящий элемент намотан на пластмассовом каркасе.

Функциональная характеристика - линейная, допускаемое отклонение от характеристики не более +10%. Сопротивление изоляции не менее 100 МОм. Полный угол поворота оси около 275°. Износоустойчивость - 5000 поворотов оси от упора до упора.

Краткие данные на них.

резистор ПП1-1

резистор ПП1-1

резистор ПП1-1

ПП1-1 ПП1-2 ПП1-3 ПП1-9

Полагаю, они были предшественниками аналогичных, но более мощных ПП2 и ПП3. Встречаются заметно реже, чем их собратья. Пока непонятно, кто был их разработчиком и производителем. Но упоминание бортовой аппаратуры в их описании наводят на мысли об авиационном применении.

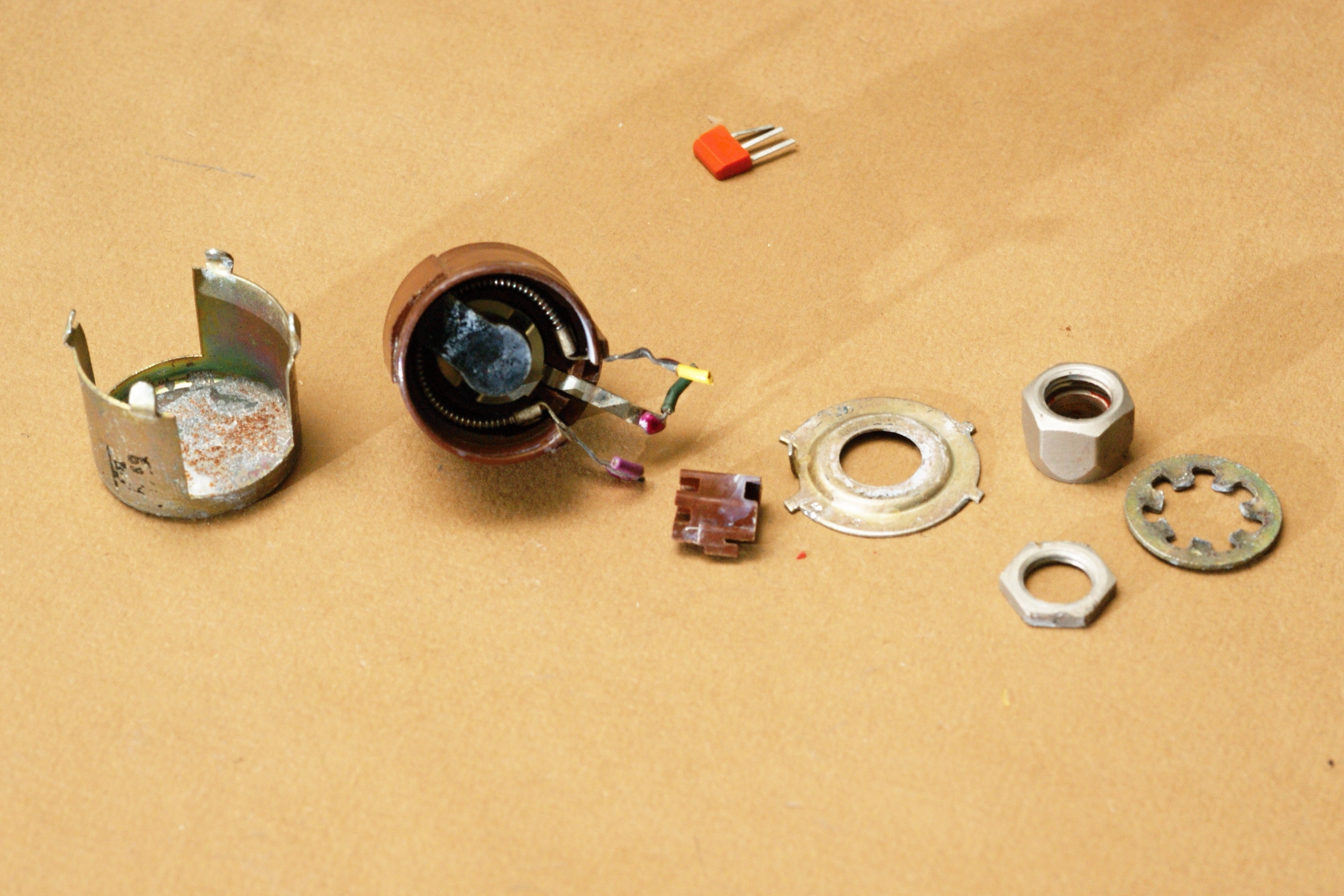

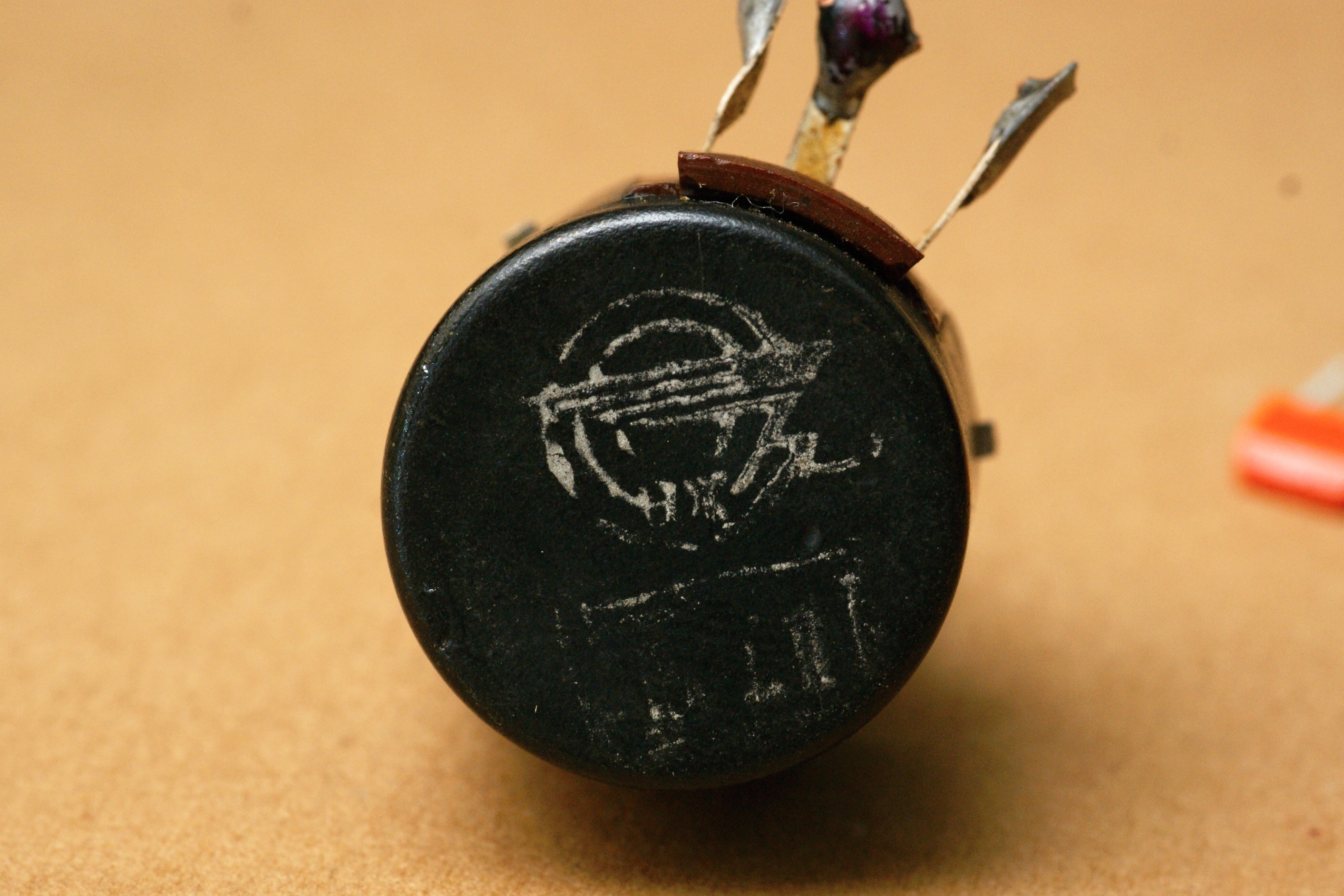

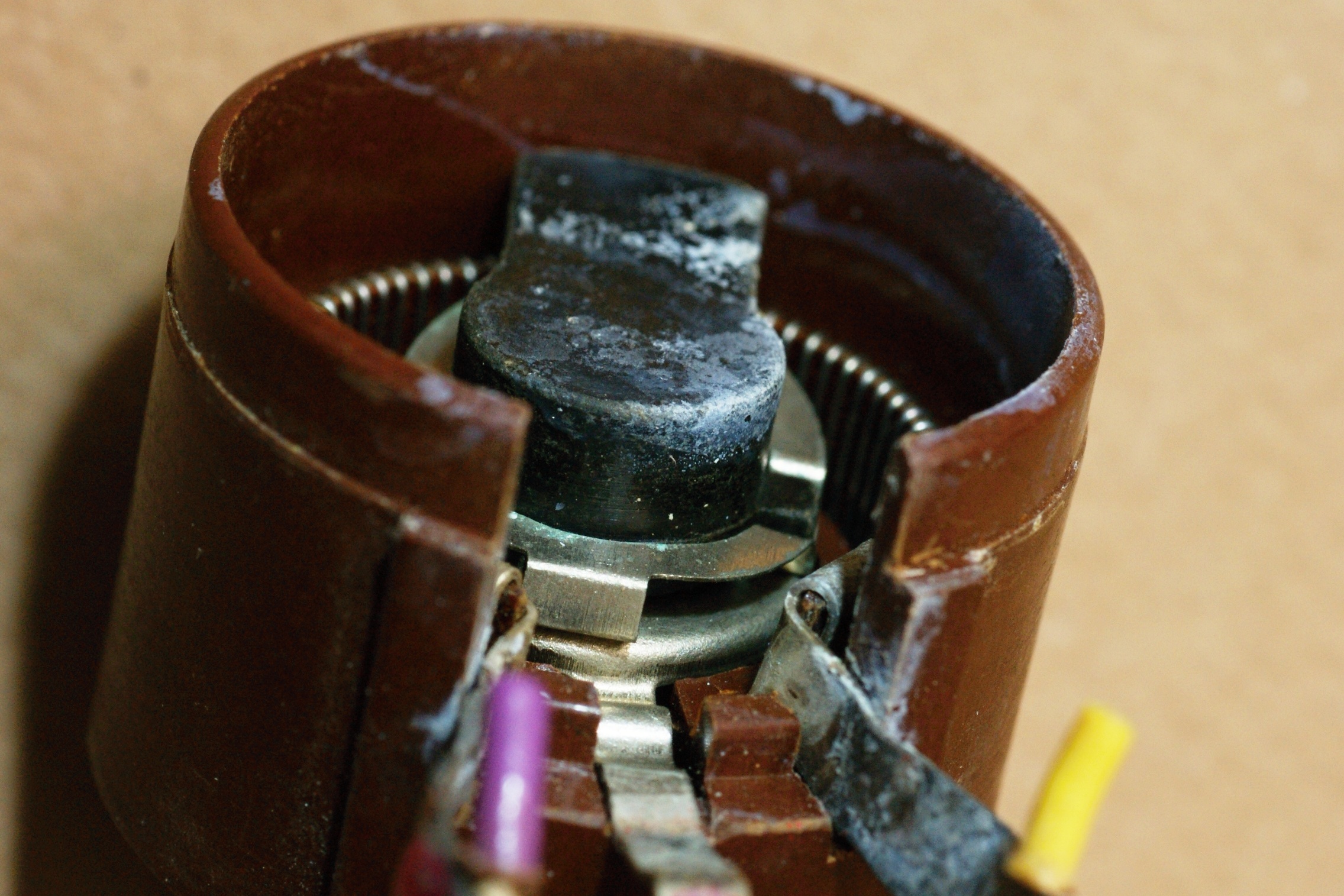

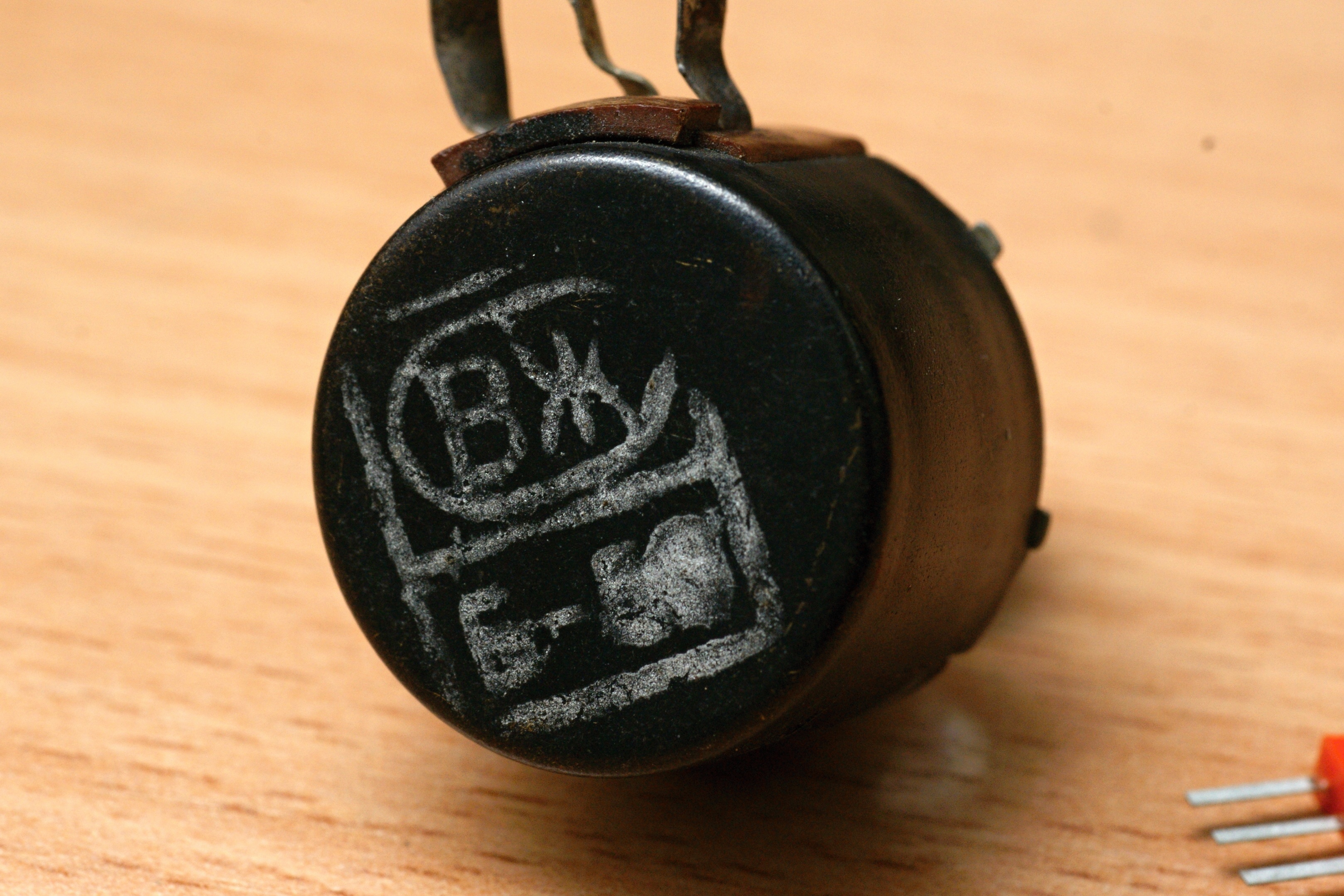

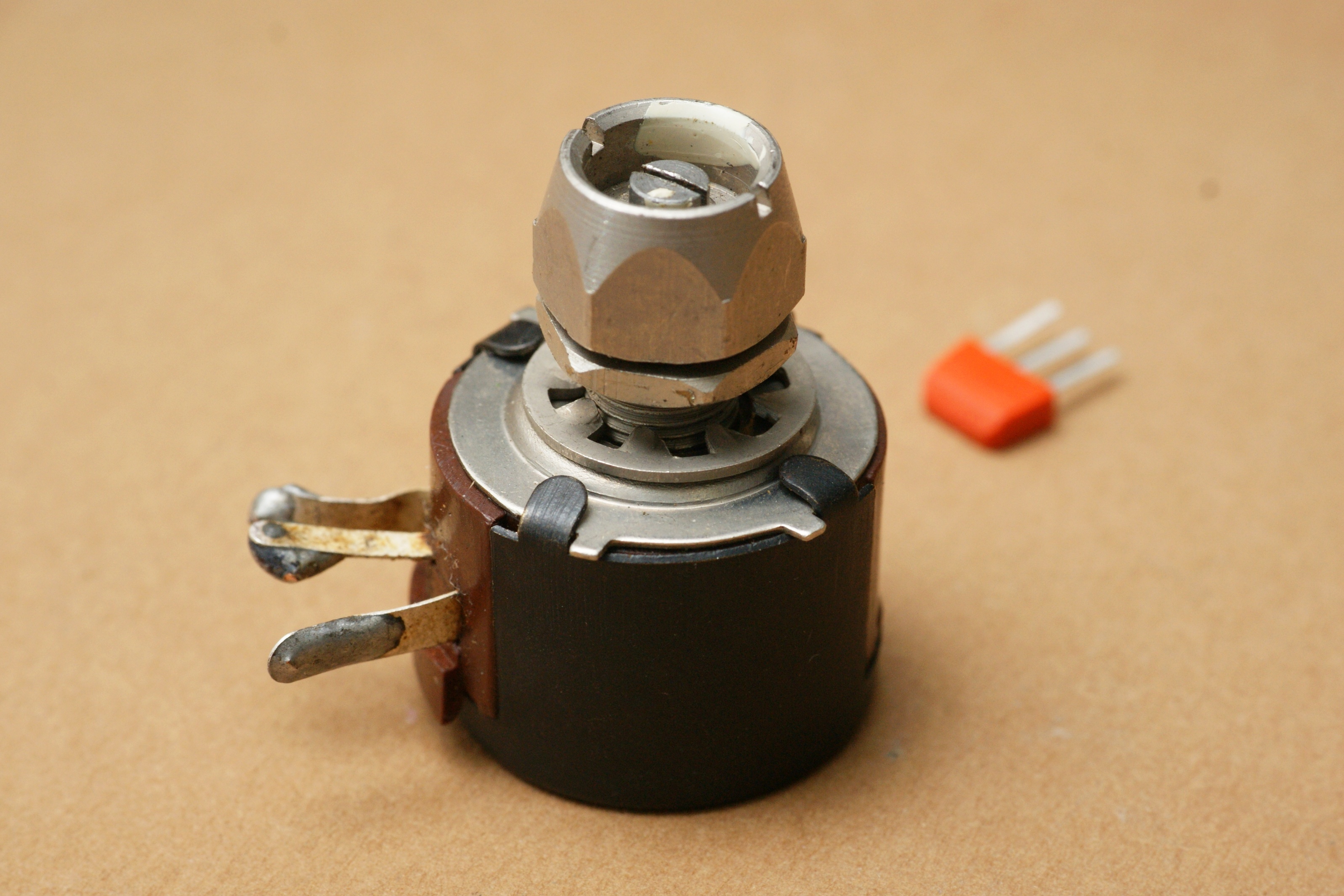

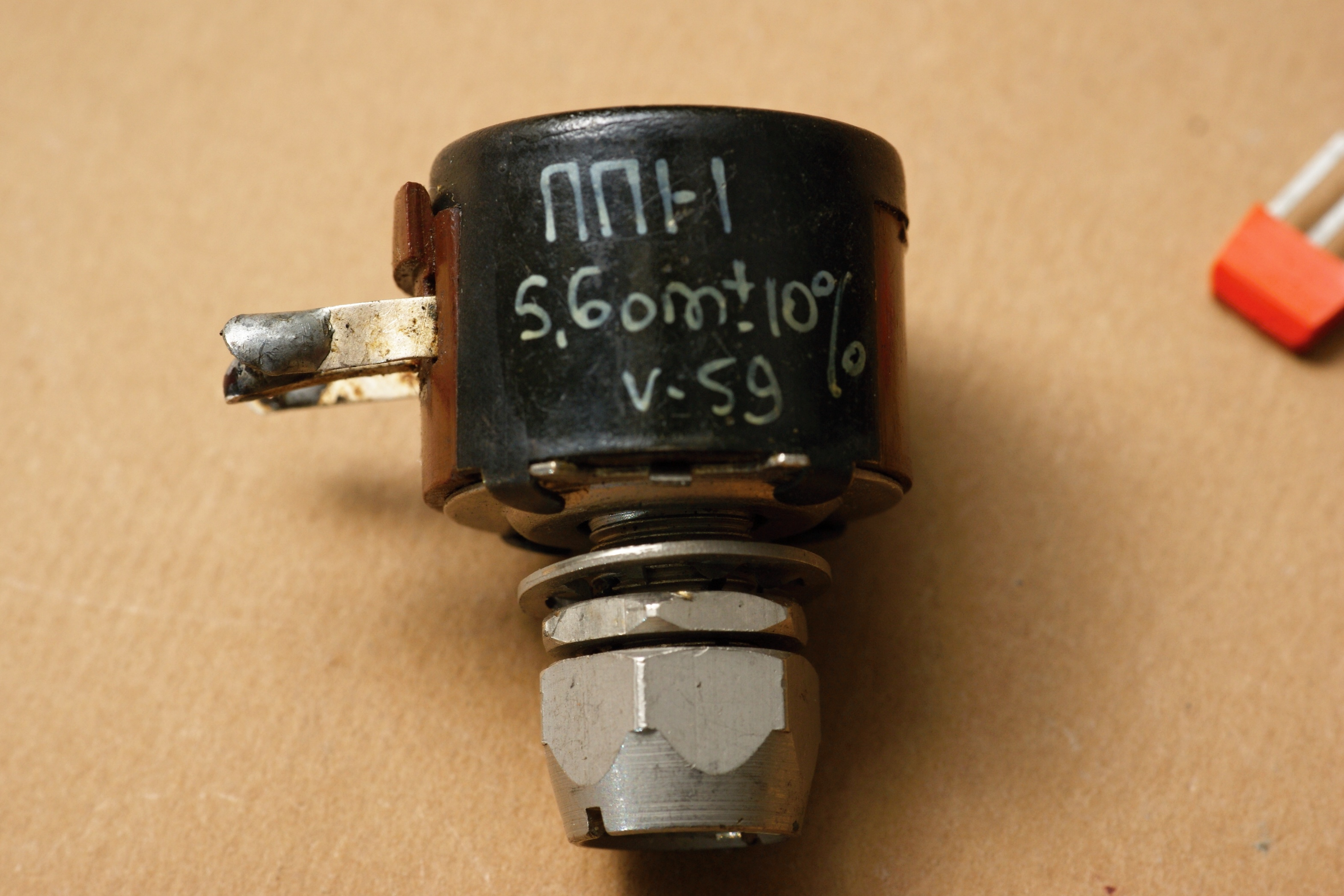

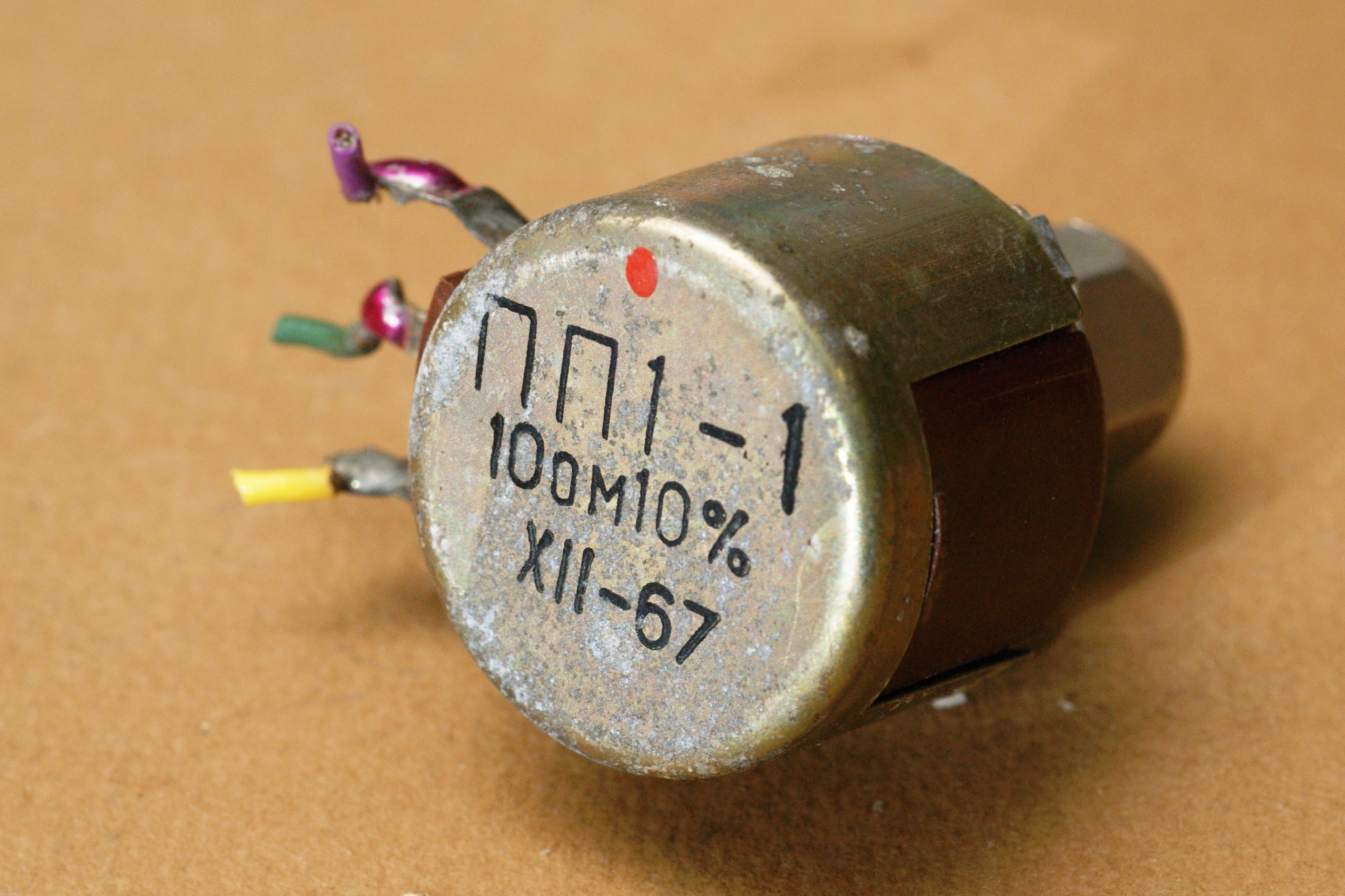

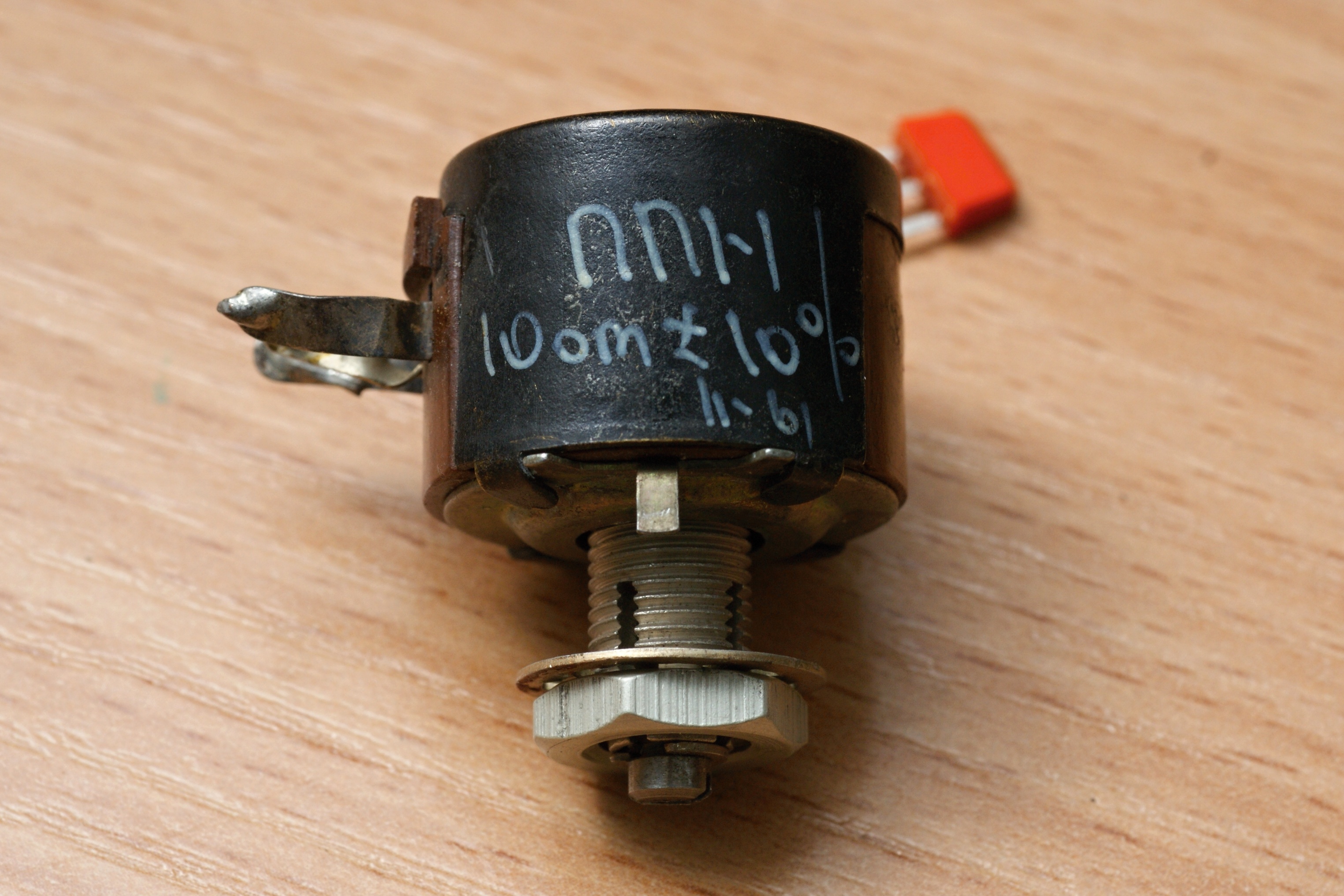

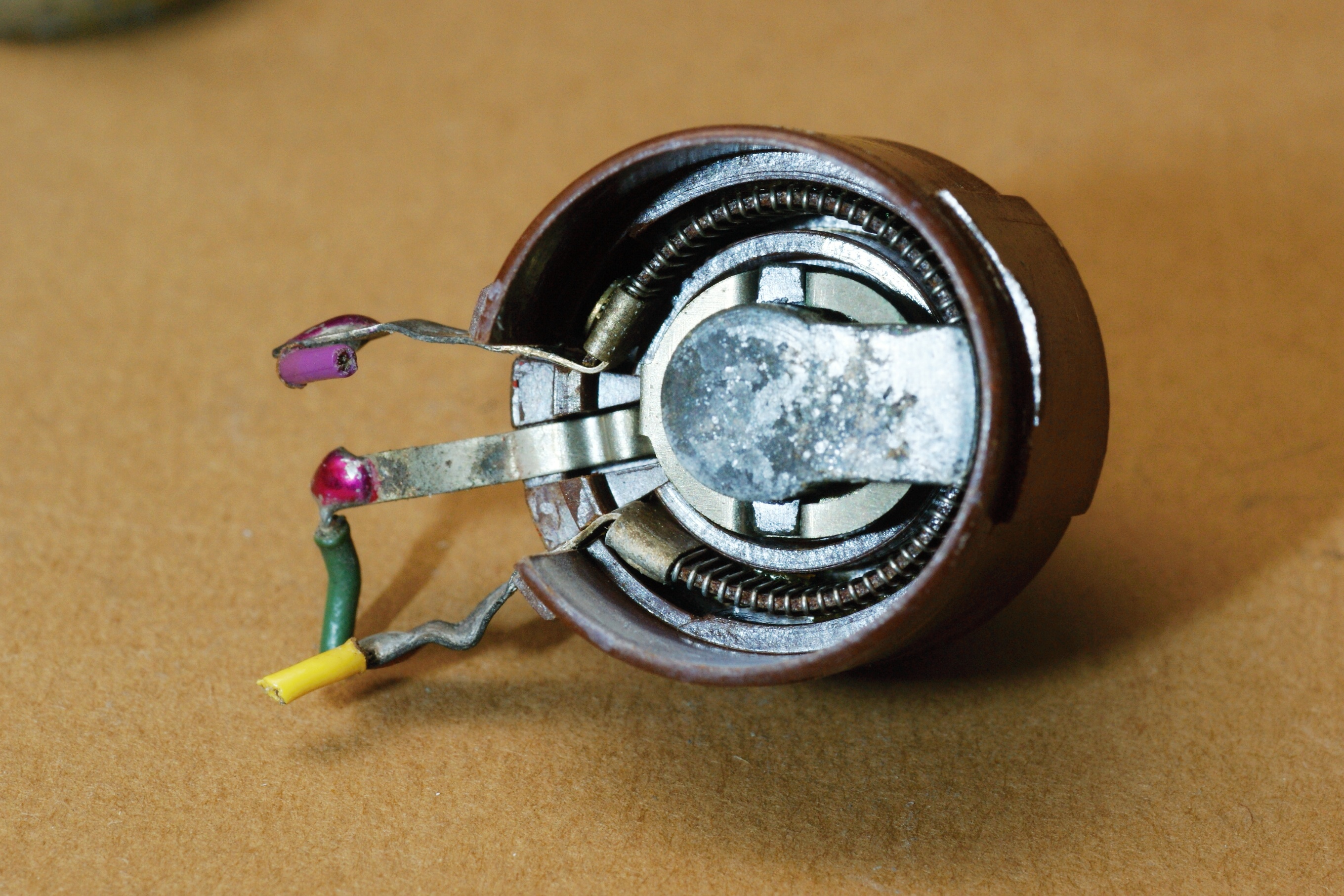

ПП1-1

резистор ПП1-1

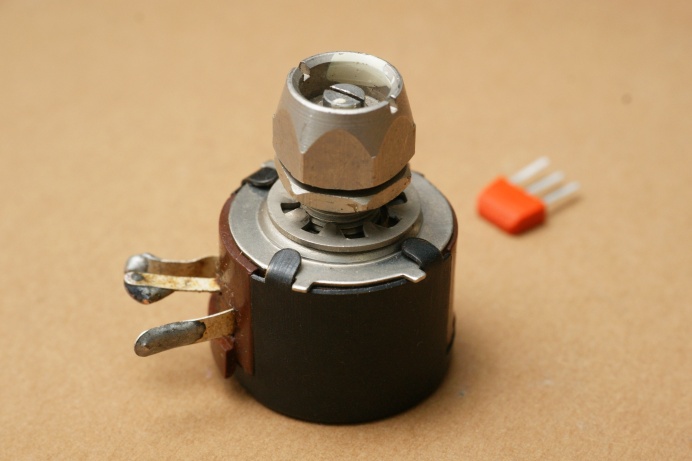

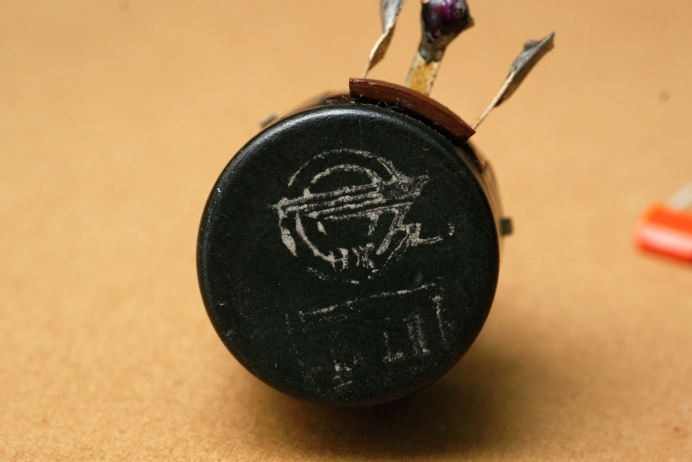

Первый тип, подстроечный резистор со стопорением вала. Производитель - Куйбышевский завод №281 МАП (ныне Самарский завод "Экран").

резистор ПП1-1

резистор ПП1-1

резистор ПП1-1

резистор ПП1-1

резистор ПП1-1

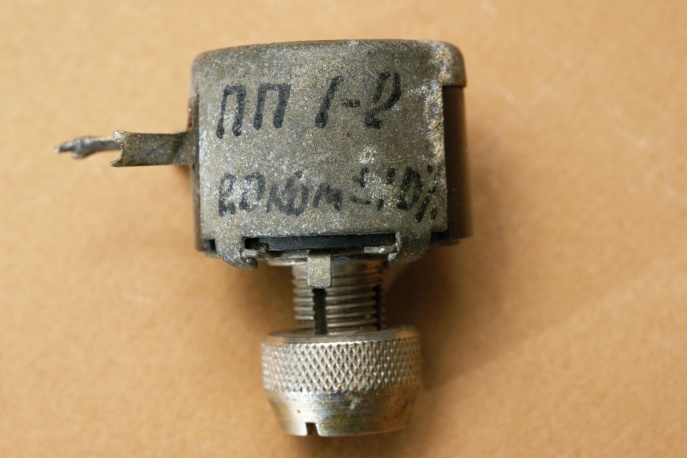

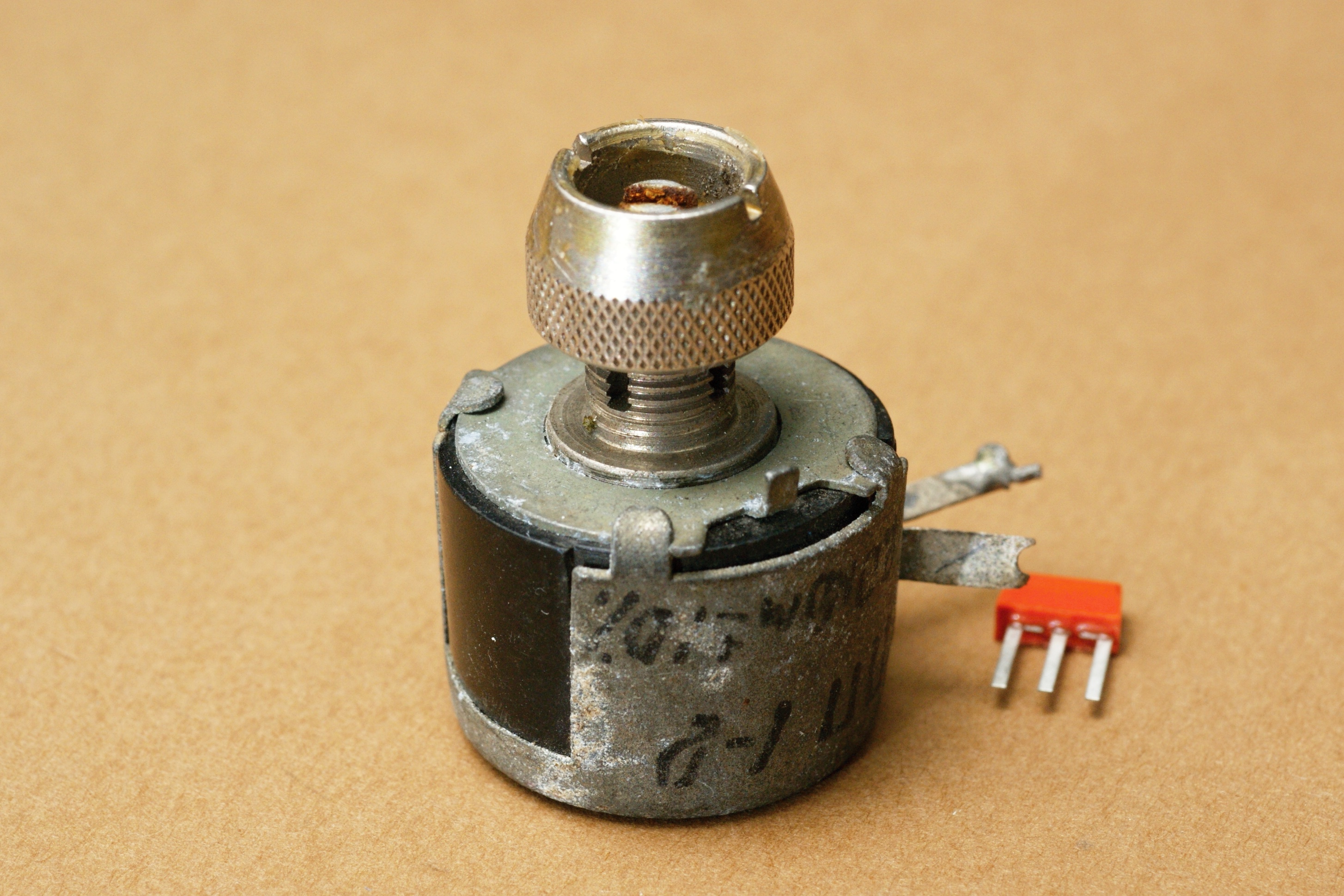

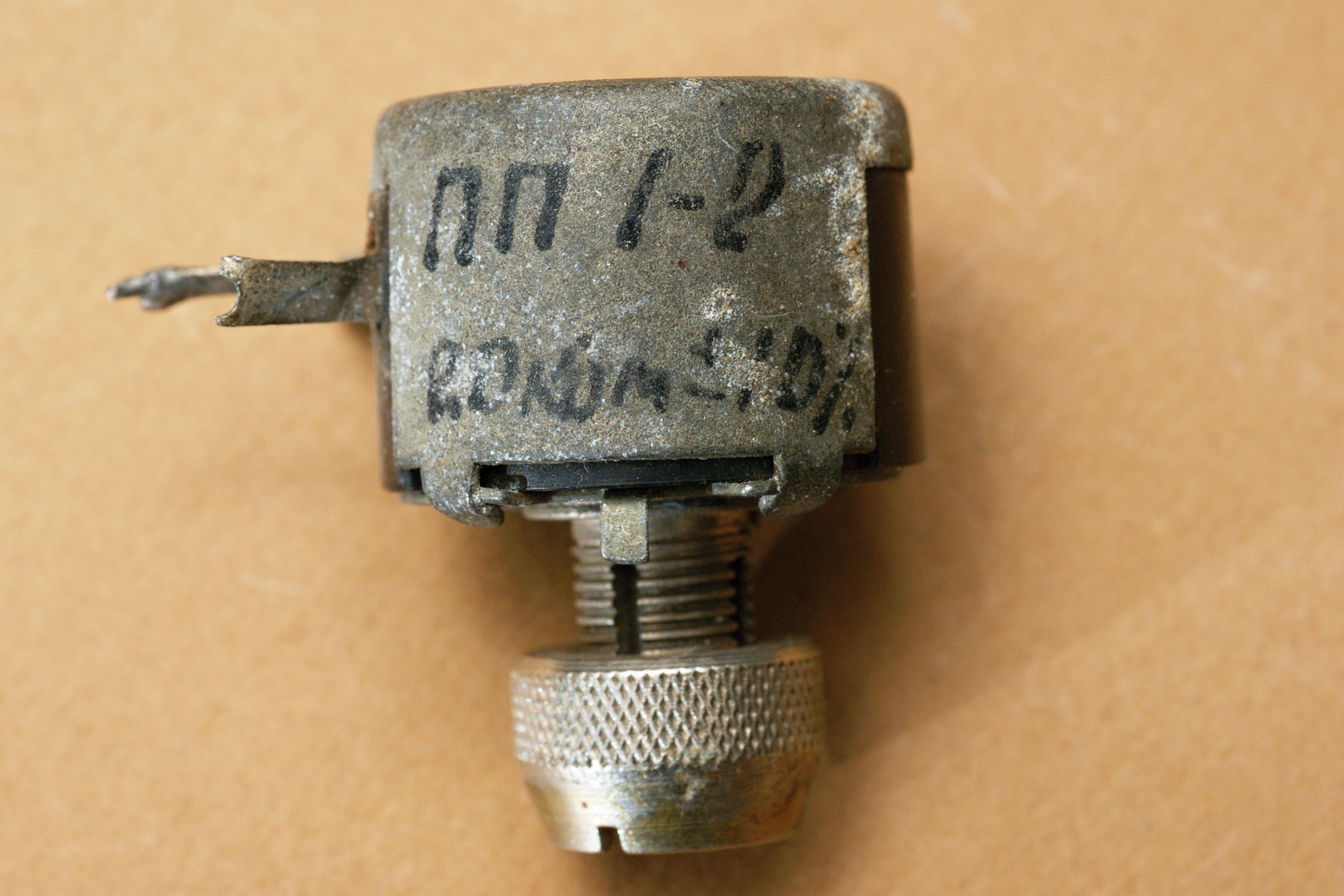

ПП1-2

резистор ПП1-2

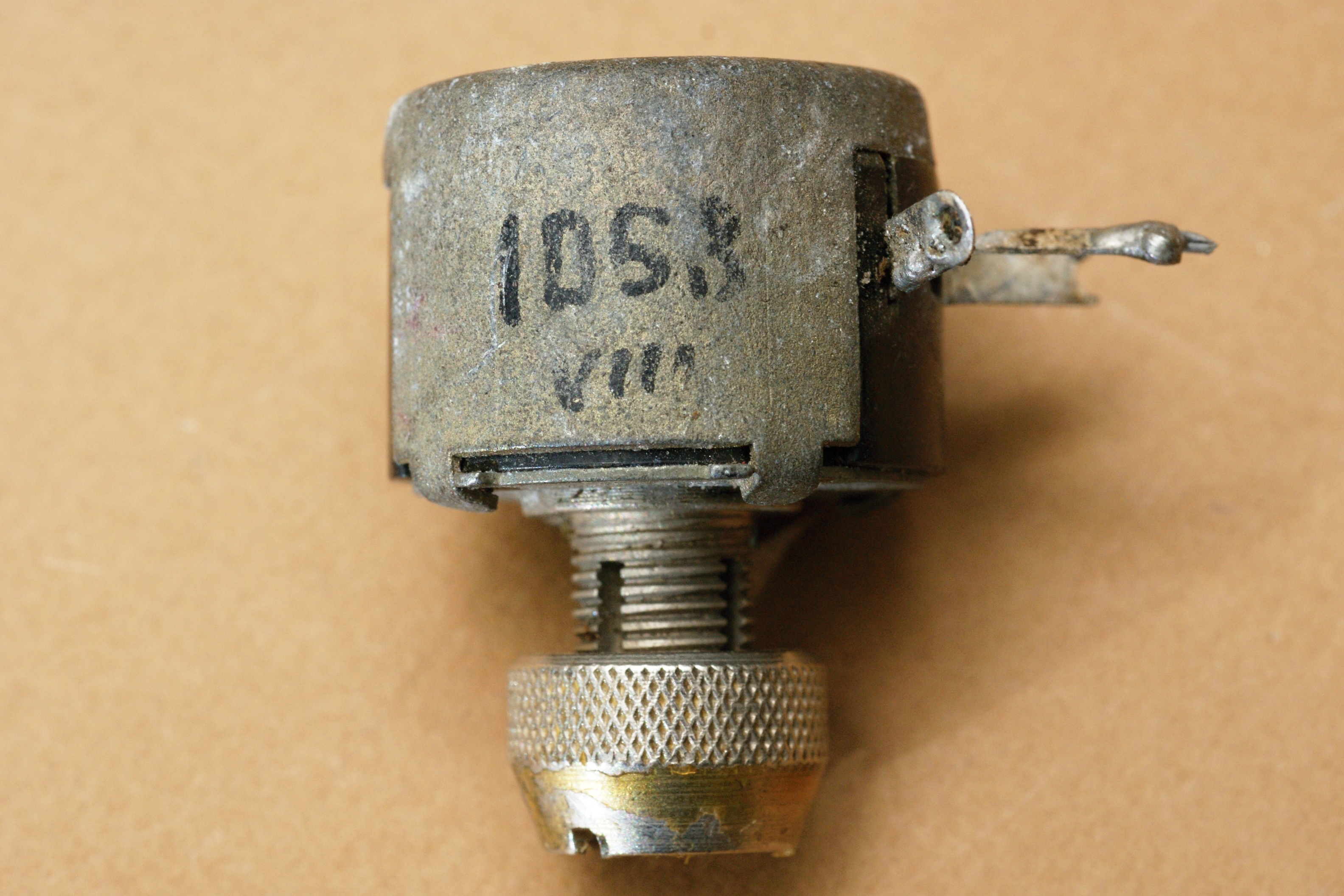

Подстроечный резистор со стопорением вала. С этим резистором странная история. Во всех справочниках у ПП1 указывают ряд номиналов от 4,7 до 24 Ом, то есть они низкоомные. Однако, вот образец на 20 кОм. Более того, вариант ПП1-2 во всех известных мне книгах отсутствует!

Производитель неизвестен.

резистор ПП1-2

резистор ПП1-2

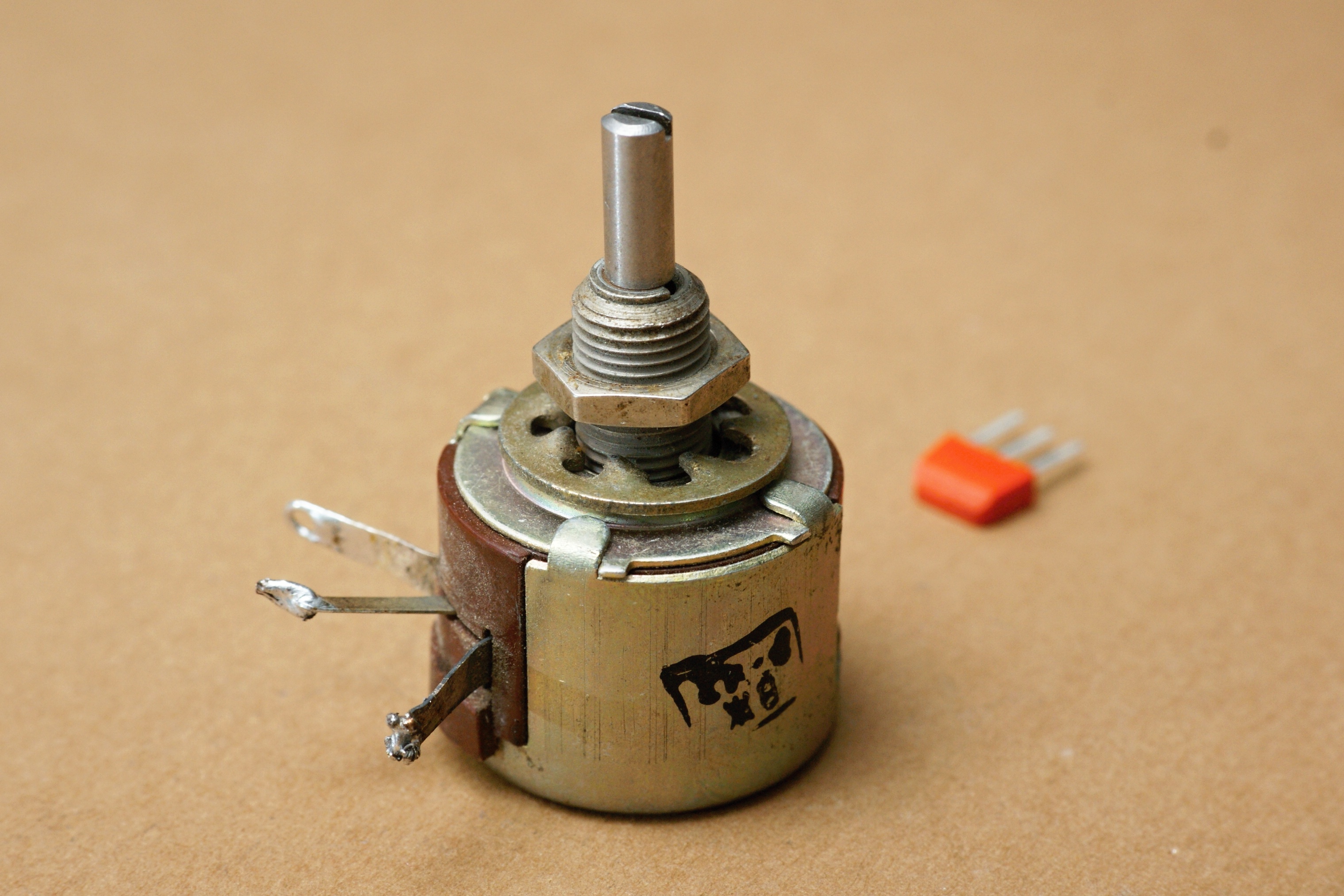

ПП1-3

резистор ПП1-3

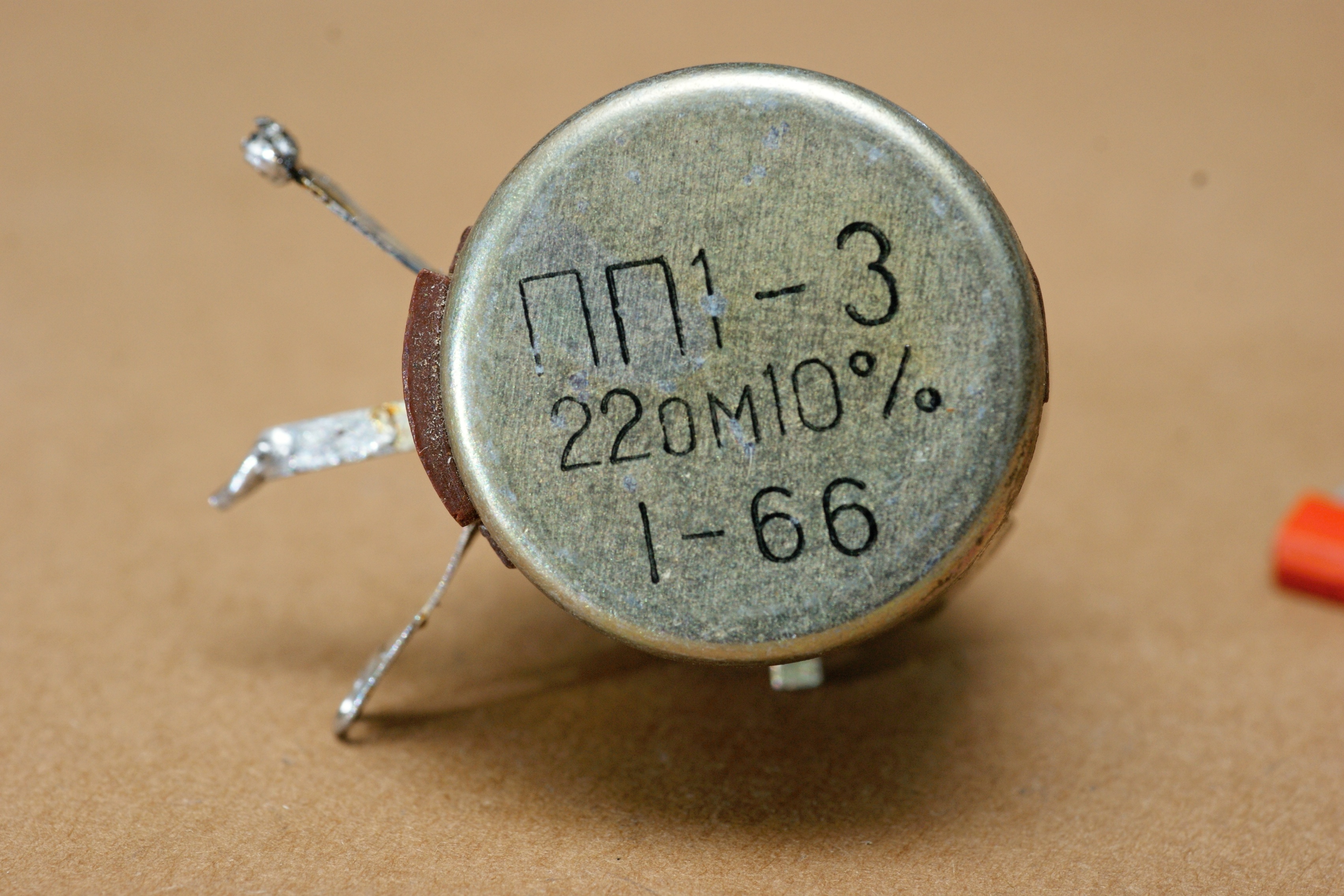

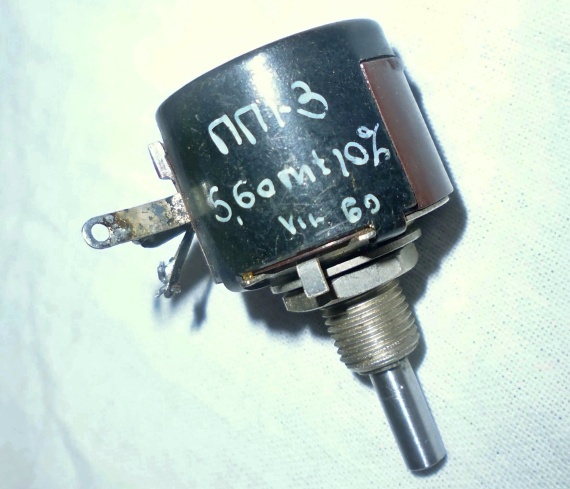

Переменный резистор с удлинённым валом. Производитель - Куйбышевский (ныне Самарский) завод "Экран".

резистор ПП1-3

резистор ПП1-3

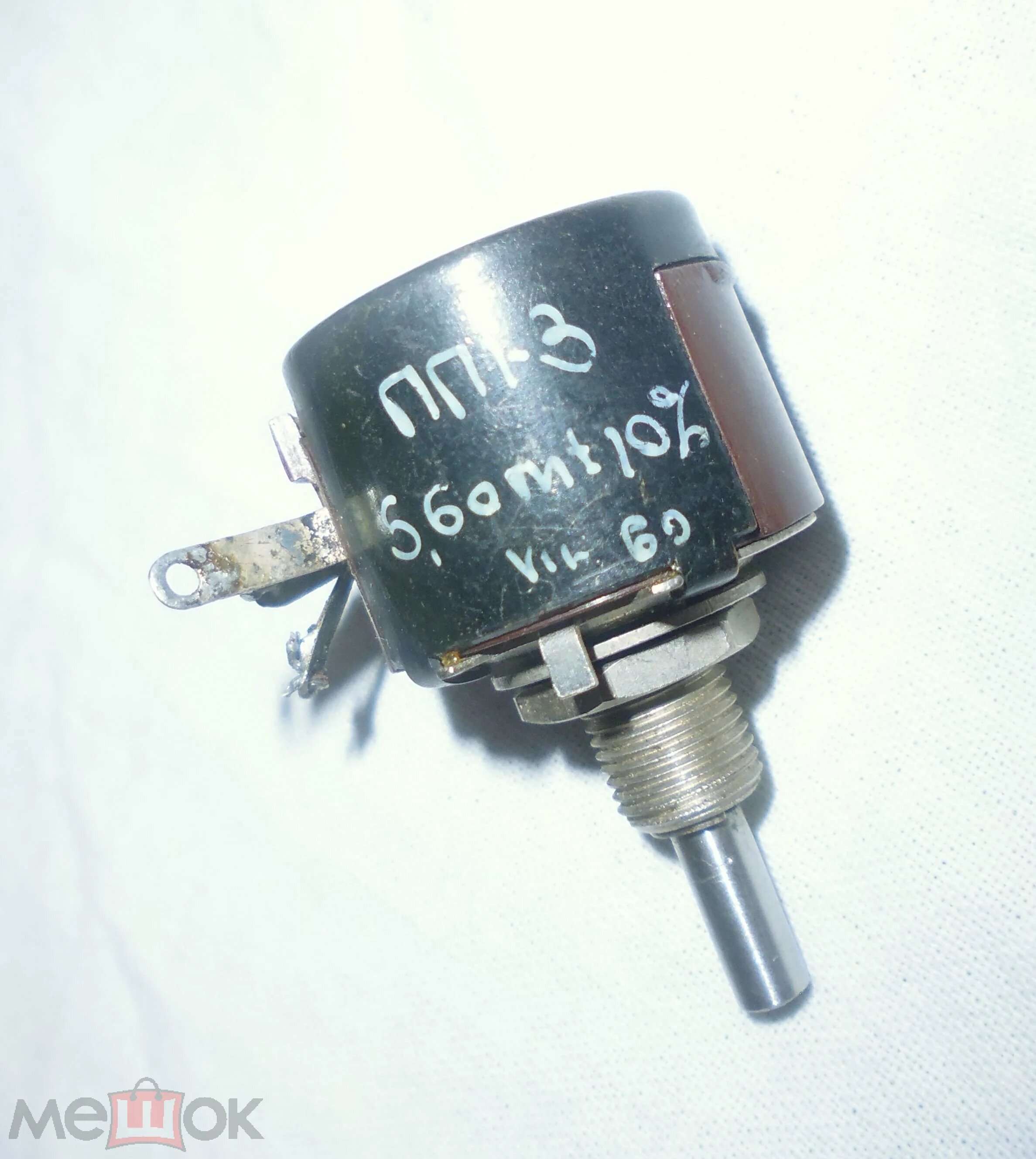

(фото с аукциона Мешок)

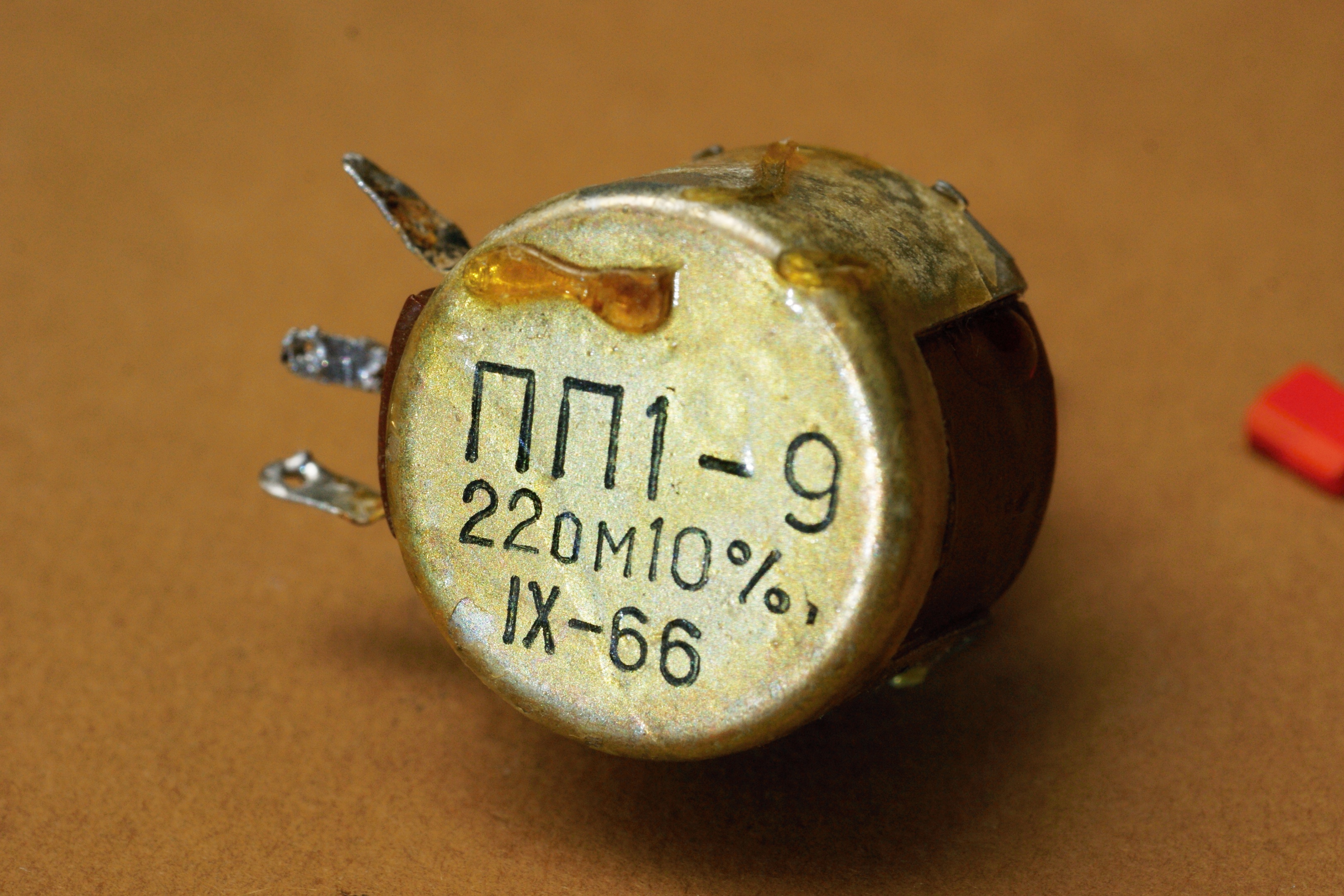

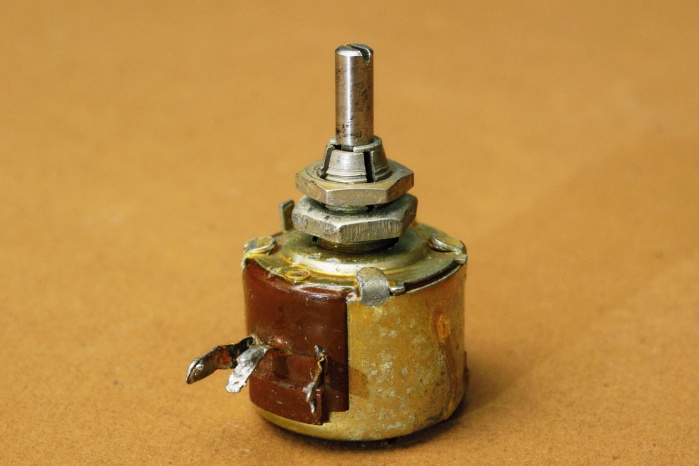

ПП1-9

резистор ПП1-9

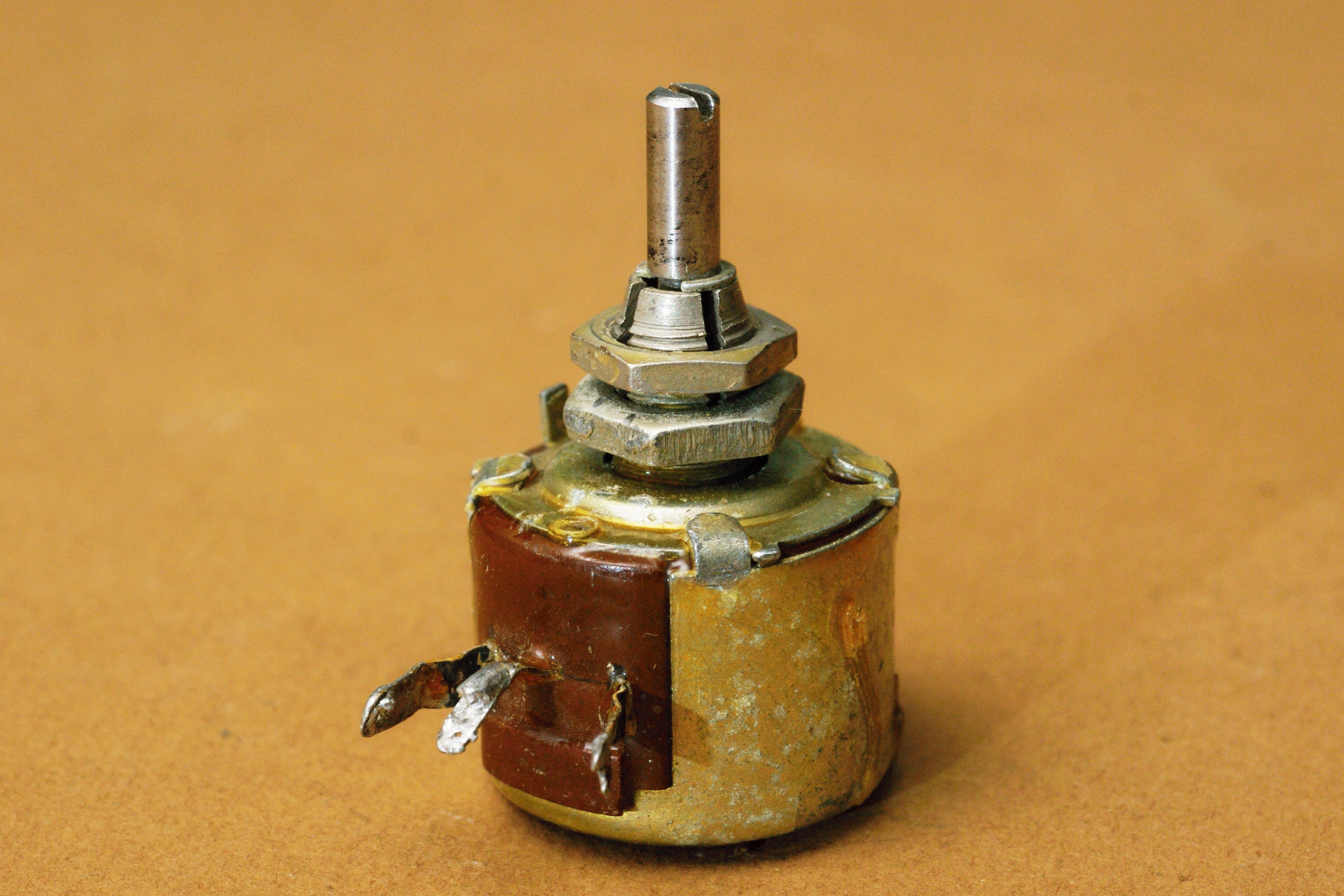

Переменный резистор с удлинённым валом и стопорением.

резистор ПП1-9

Источники:

1. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. - М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
2. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
3. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
4. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
