ППБ

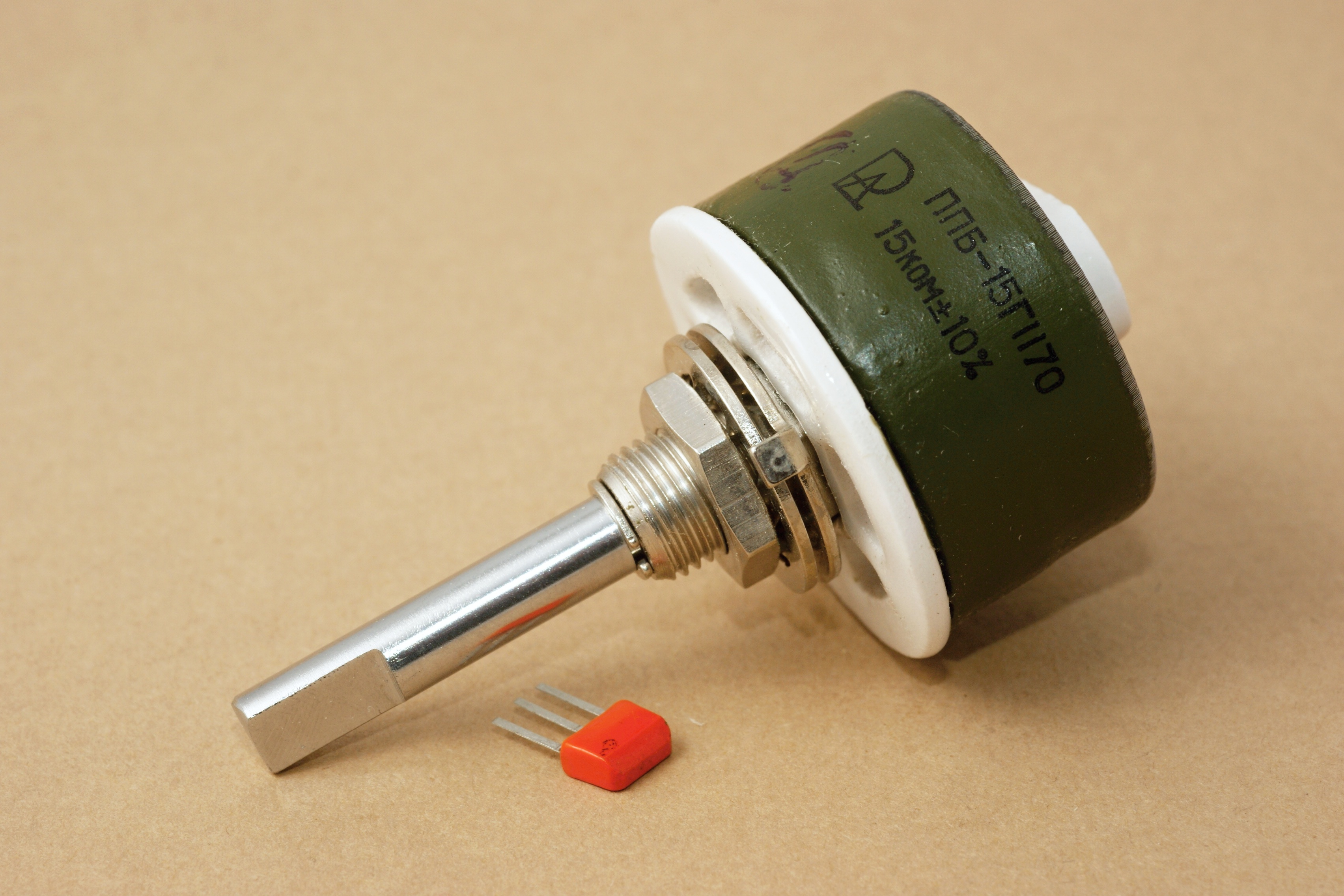

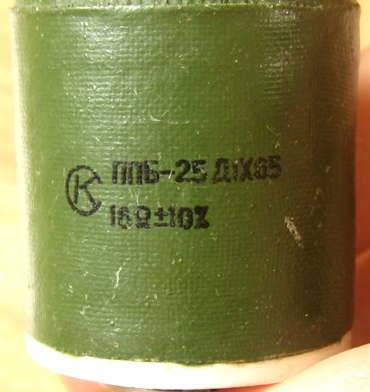

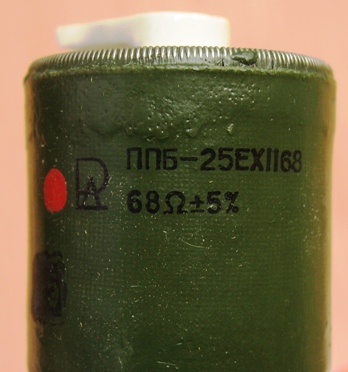

Ну что ж, настала очередь самых массовых серийных советских мощных переменных резисторов, выпускаемых начиная с середины 60-х годов и вплоть до нынешнего времени.

(П)роволочные (П)еременные (Б)ескаркасные. Далее указывается допустимая мощность (от 1 до 50 Вт) и буква, обозначающая вид вала (6 разновидностей, от А до Е).

Производители - первоначально Горьковский завод радиодеталей (ныне ПО "Эркон", Нижний Новгород; вероятно там они и были разработаны, под руководством главных конструкторов А.В. Краснова и В.А. Российского), а затем "Контакт" (Йошкар-Ола).

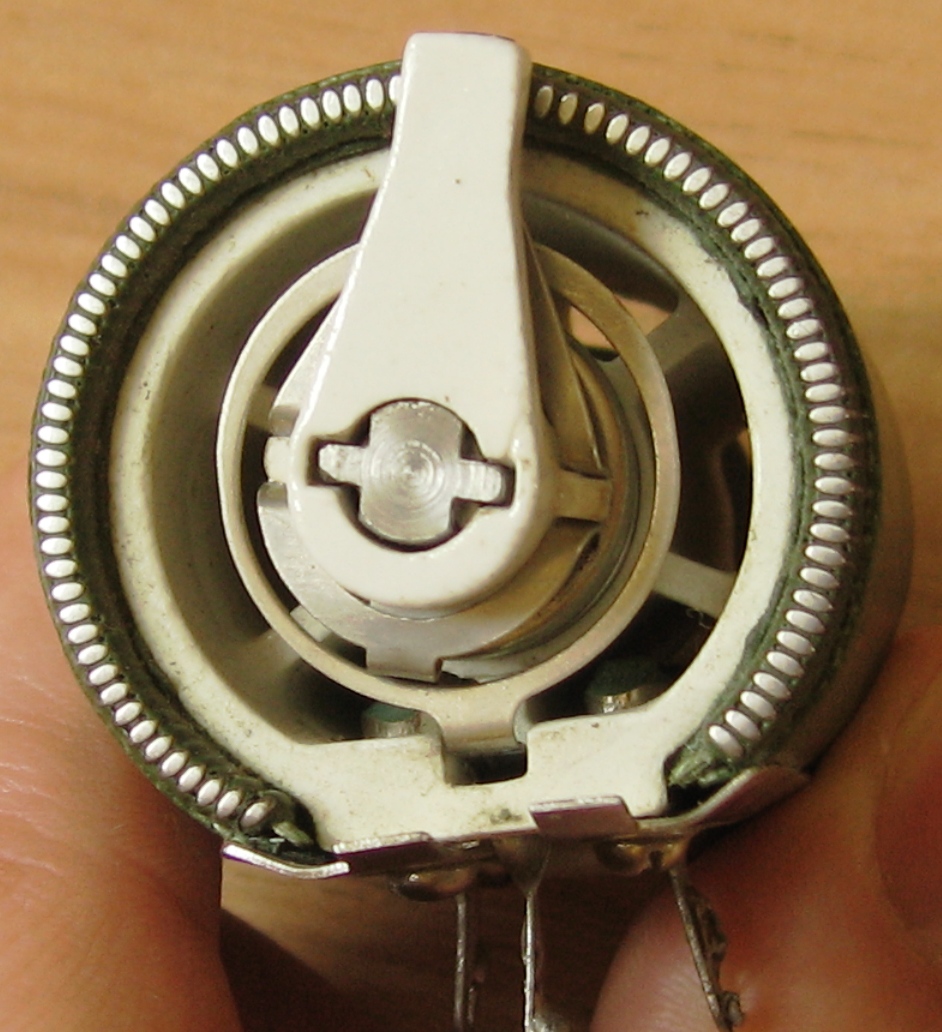

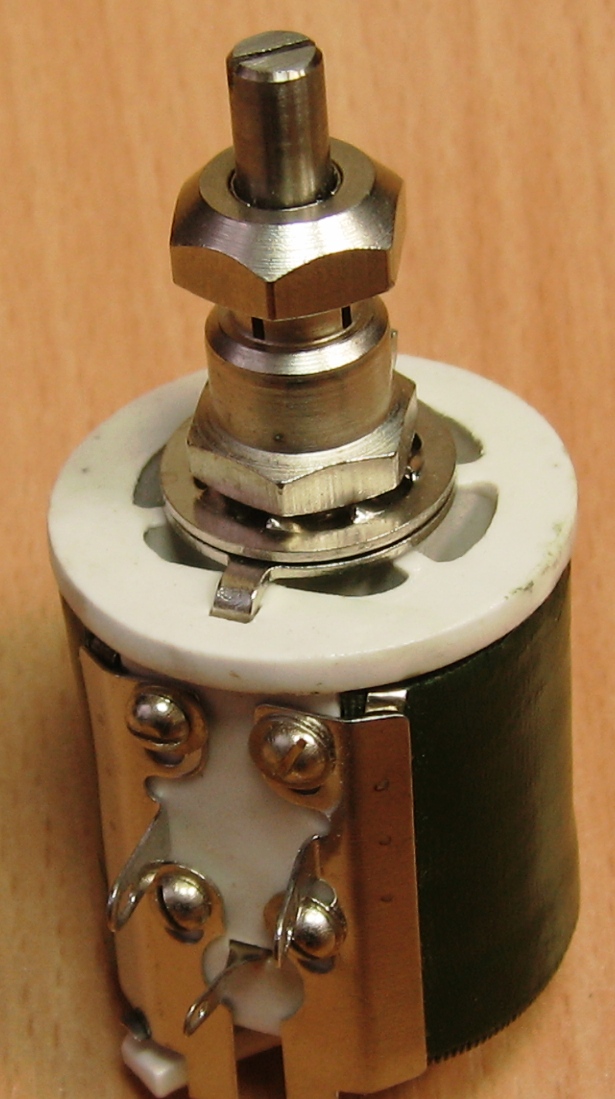

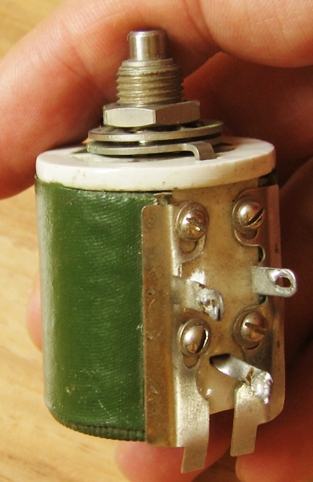

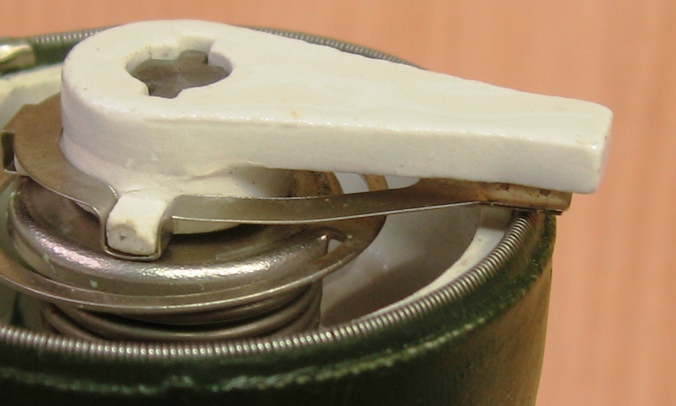

Резисторы выполнены бескаркасным способом на литом керамическом трубчатом основании. Проводящий элемент сделан на основе нихромового провода Х20Н80 или Н80ХЮД.

Справочные листы на них из отраслевого справочника, 1970 и 1984 (версия 1 и версия 2) годов.

Особенность этих резисторов - простота конструкции и технологии.

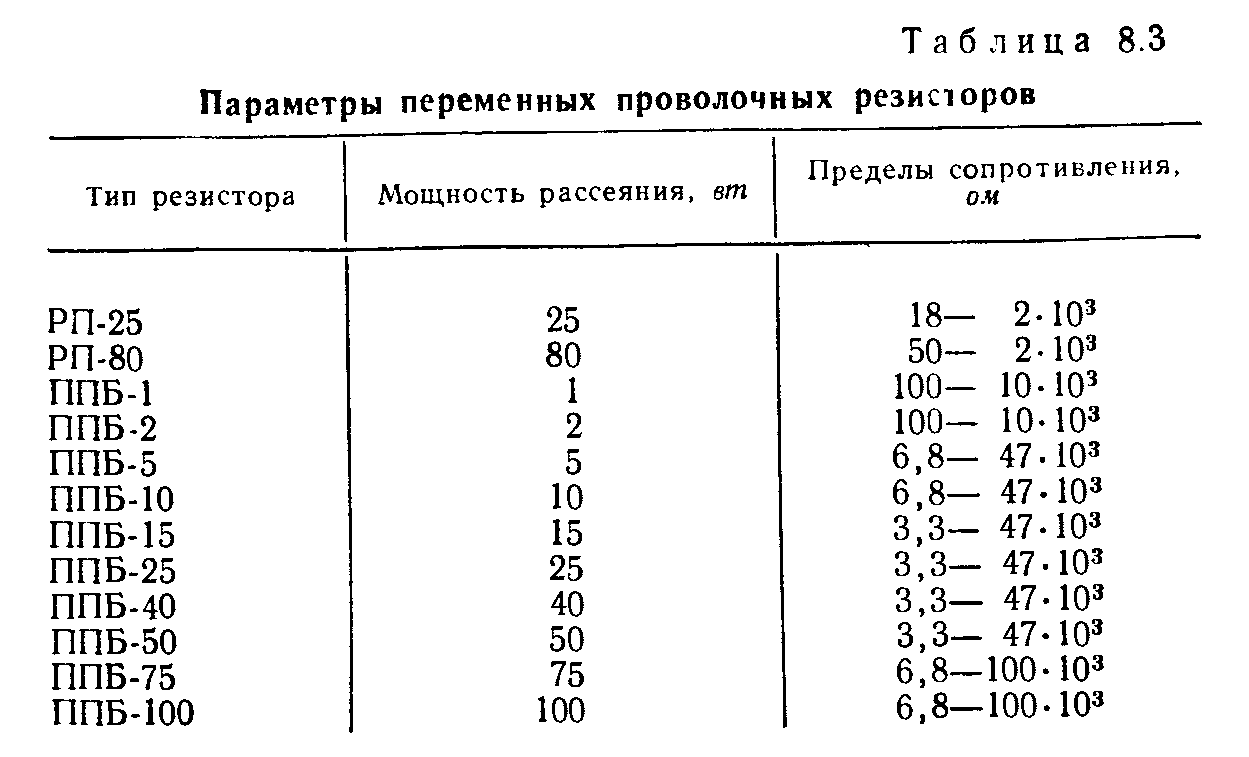

Информация об этих резисторах в литературе неоднозначна, несмотря на их массовость. Так, в справочниках начала 70-х годов изредка встречаются упоминания о резисторах мощностью 5, 40, 75 и 100 Вт, и с диапазоном номиналов до 100 кОм, а а также о том, что эти резисторы "выпускаются линейными и функциональными". Хотя никаких реальных свидетельств о том, что они были с какой-либо иной зависимостью, кроме линейной, нет...

Электрические параметры

Диапазон выпускаемых номиналов - первоначально 2,5 Ом…50 кОм (в зависимости от мощности); затем, после приведения к стандартному ряду, 2,2 Ом...47 кОм
Допускаемое отклонение от номинального сопротивления +5% +10% (в старых книгах встречается и +2,5%)
Минимальное сопротивление 0,1 Ом (позже 0,2 Ом)
Интервал рабочих температур –60…+120°С (встречается и до +160°С)
Гарантируемое количество циклов перемещения подвижной системы 5000 (с валом А и Г) или 1000 (для остальных валов)
Минимальная наработка 5000 ч

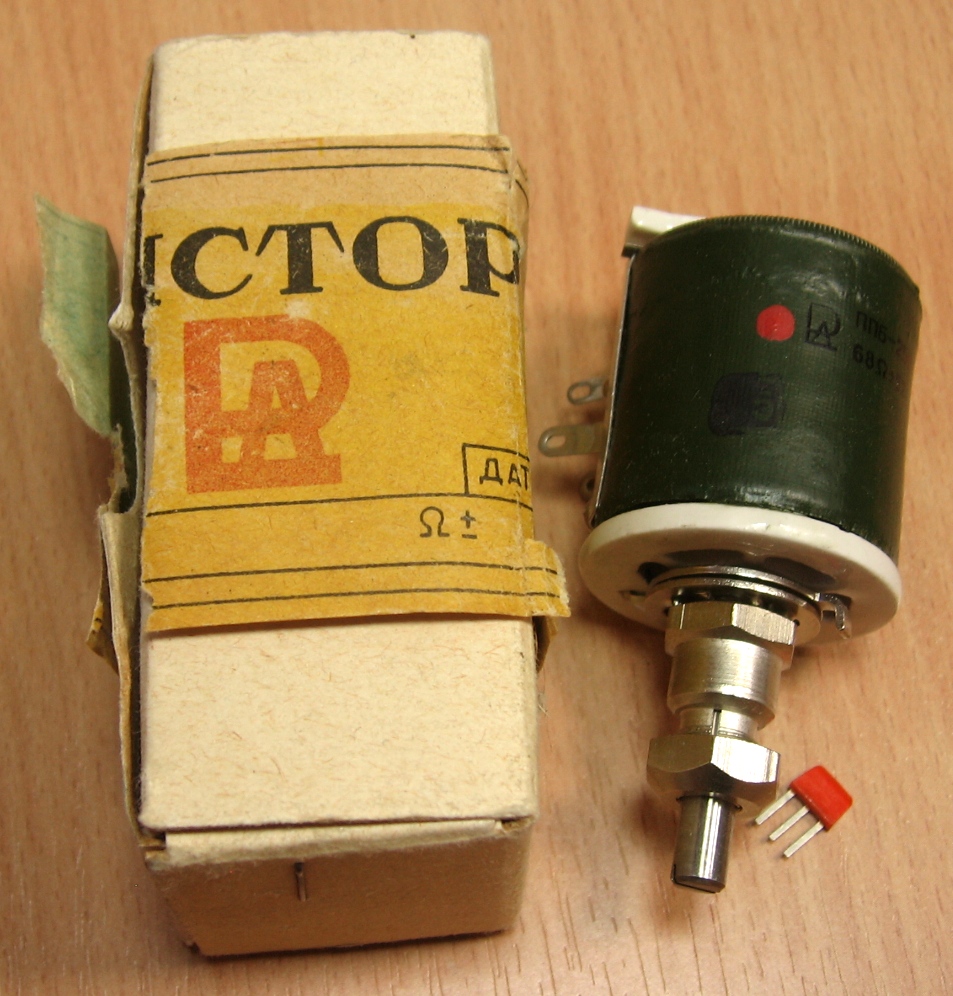

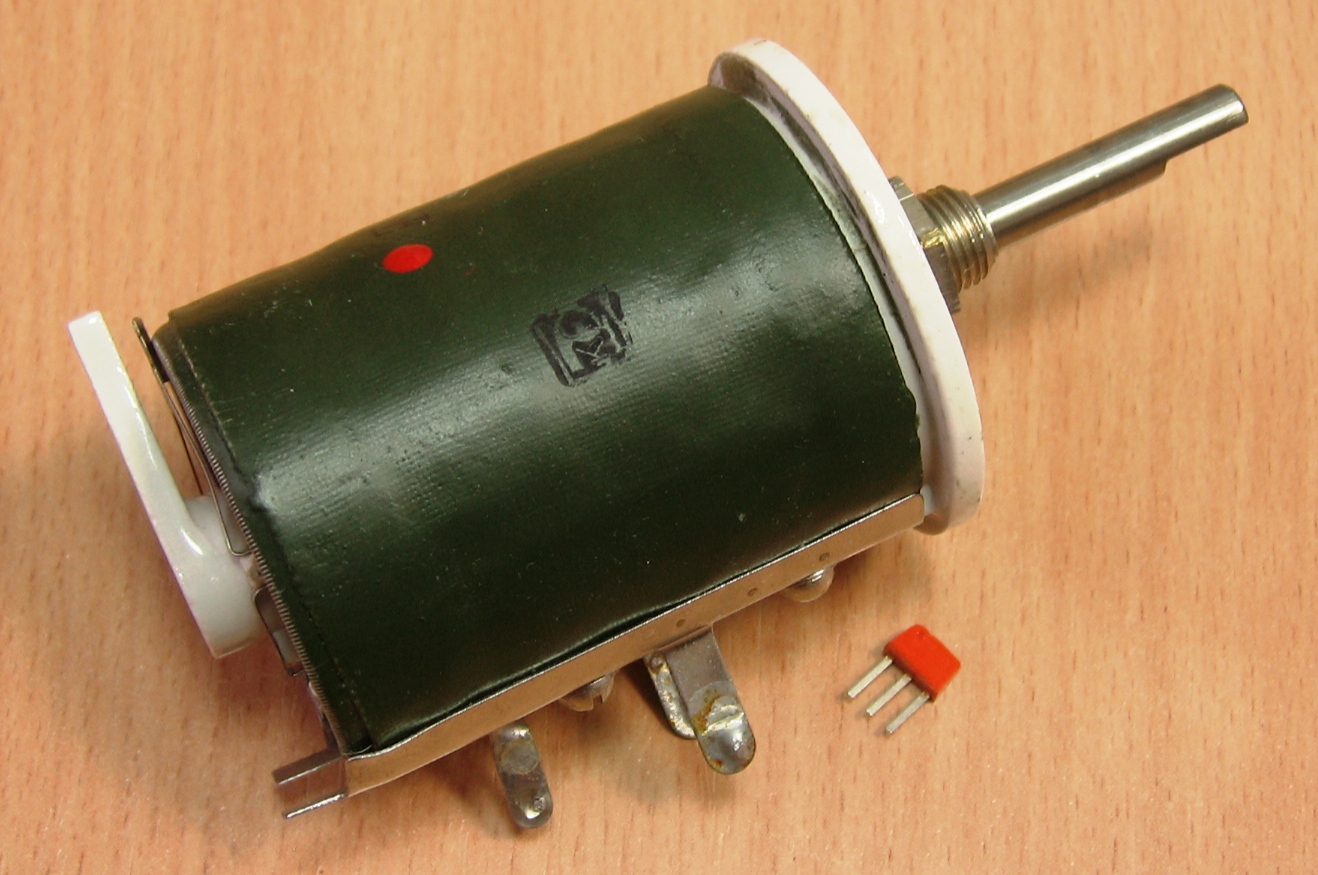

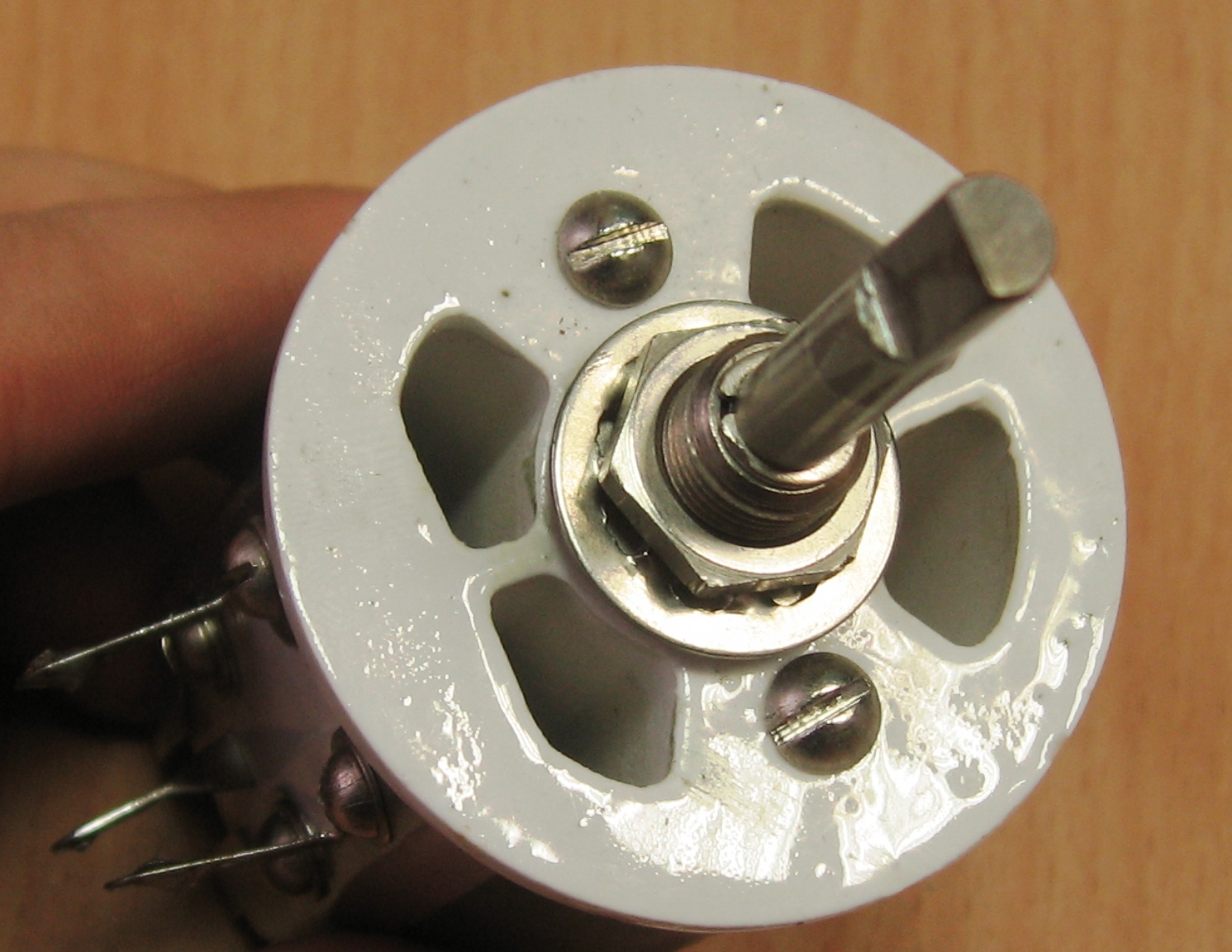

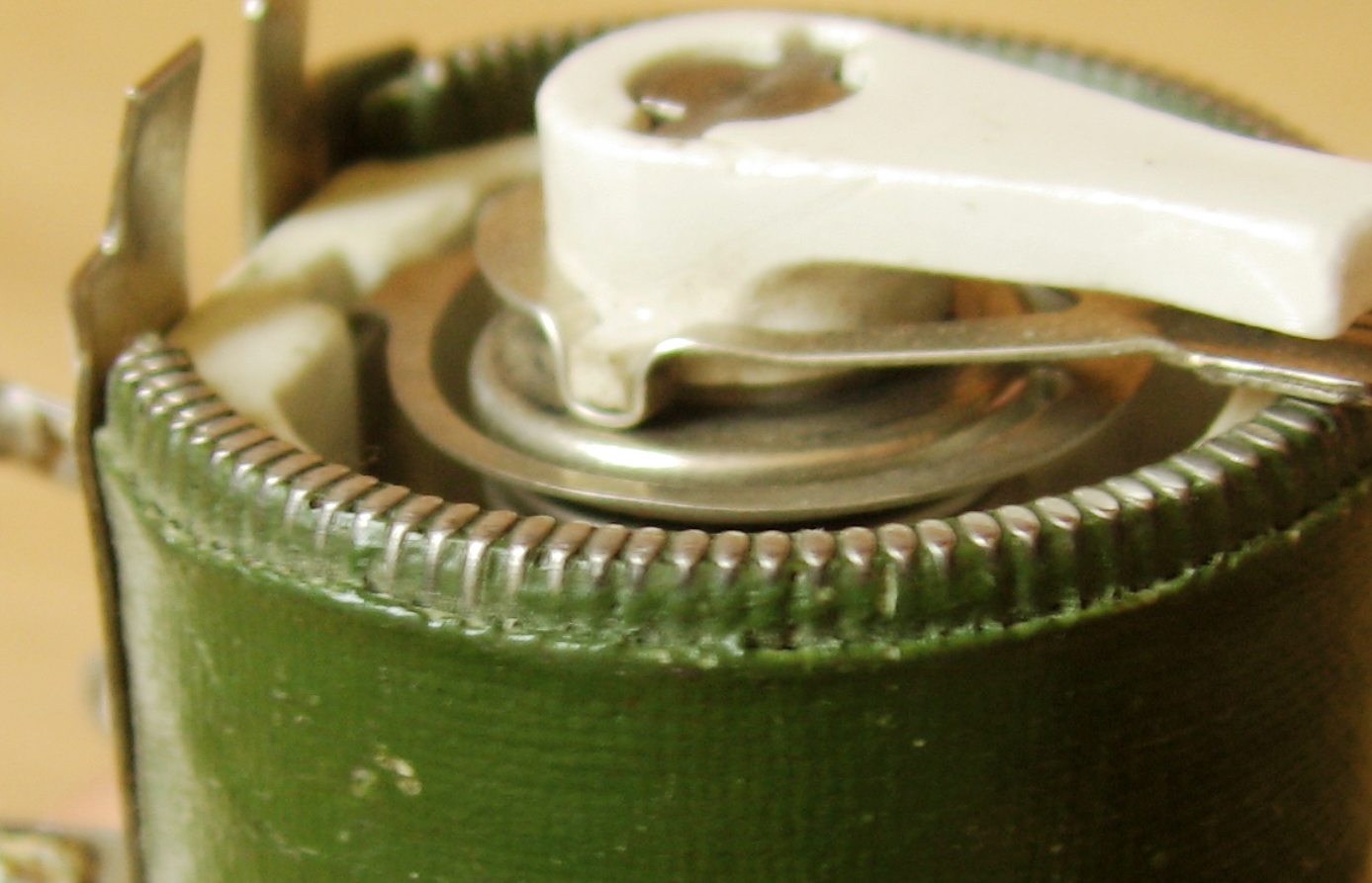

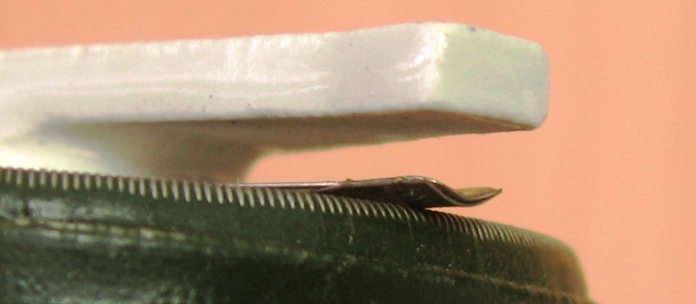

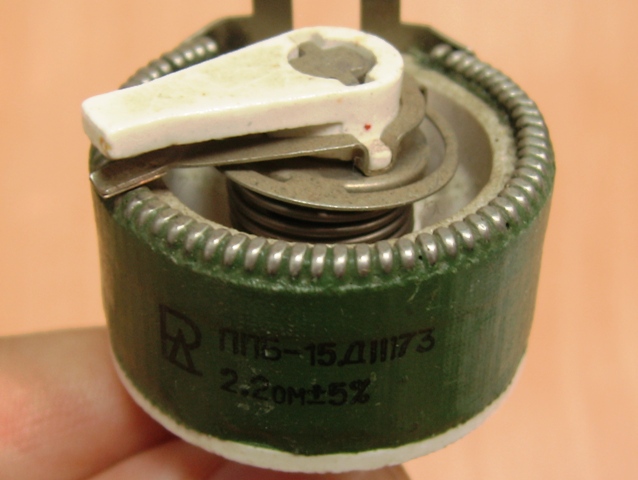

Необычно выглядят мощные низкоомные резисторы этого типа - толщина провода такова, что его приходится стачивать:

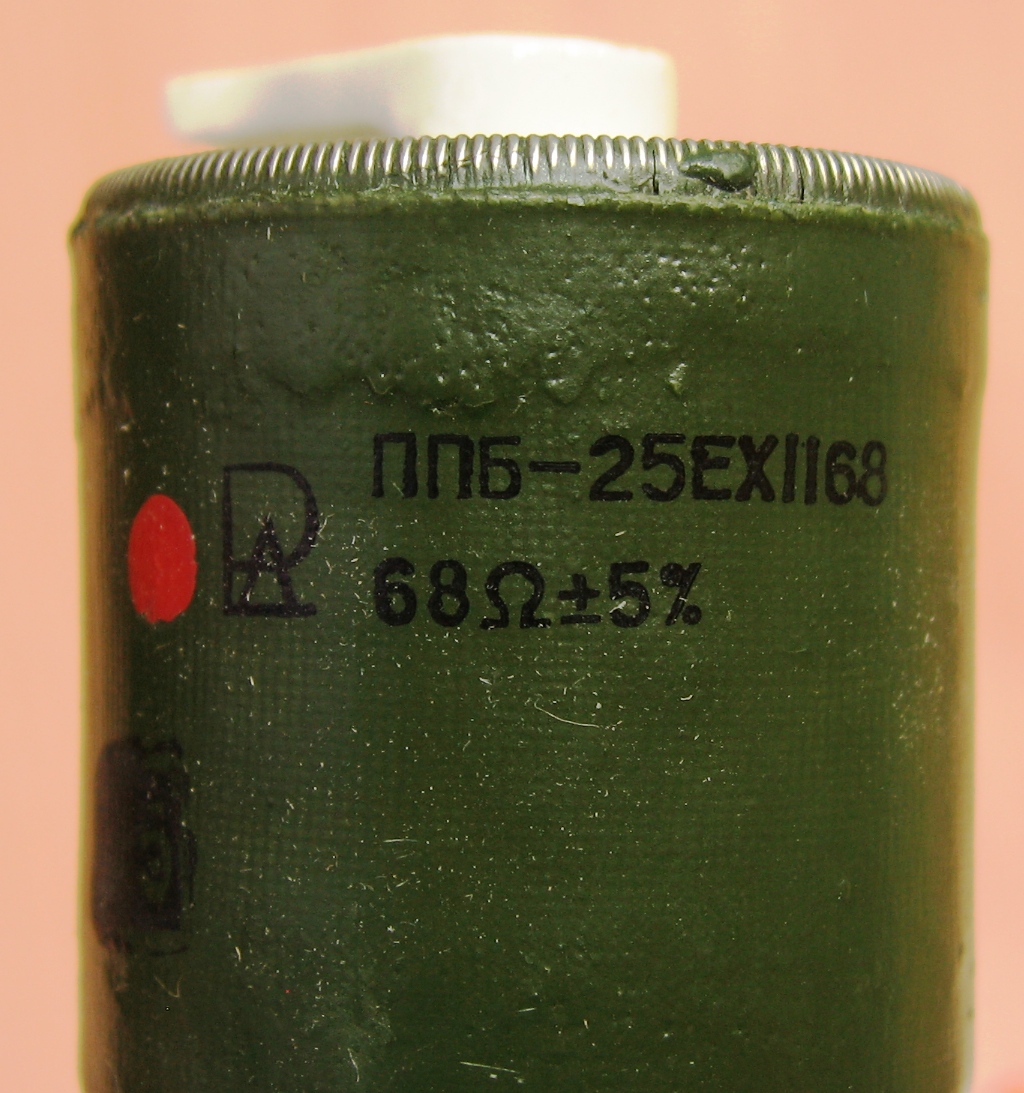

Любопытный штампик, "РЕШ[ЕНИЕ] 01 [от] 27.01.68". Что же тогда решили? :))

Источники:

1. Ломанович В.А. Справочник по радиодеталям (Сопротивления и конденсаторы). - М., изд-во ДОСААФ, 1965
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Справочник. Часть III. Выпуск 3. Сопротивления (резисторы). Редакция 2-67. 1967.
4. Панфилов Н.Д. Усилители киноустановок. Издательство "Искусство", Москва, 1968.
5. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
6. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
7. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
8. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
9. Марченко А.Н. Переменные резисторы. - М.: Энергия, 1980 (Массовая радиобиблиотека. Вып. 1017)
10. Резисторы: (справочник) / Ю.Н. Андреев, А.И. Антонян, Д.М. Иванов и др.; Под ред. И.И. Четверткова. - М.: Энергоиздат, 1981.
11. Иванов Д.М. Переменные резисторы / Д.М. Иванов, В.В. Стальбовский, И.И. Четвертков. – М. : Энергия, 1982
12. Резисторы. Резисторы переменные. Группы 6030, 6040, 6050. РМ 11 074.022.2-84. Сборник справочных листов. Издание официальное. ВНИИ "Электронстандарт", 1985.
13. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под общ ред. И. И. Четверткова и В. М. Терехова. - М.: Радио и связь, 1987.
14. Врублевский Л.Е. и др. Силовые резисторы / Л.Е. Врублевский, Ю.В. Зайцев, А.И. Тихонов. - М.: Энергоатомиздат, 1991
15. Резисторы: Справочник / В. В. Дубровский, Д. М. Иванов, Н. Я. Пратусевич и др.; Под ред. И. И. Четверткова и В. М. Терехова. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1991
16. Аксенов А. И., Нефедов А. В. Элементы схем бытовой радиоаппаратуры. Конденсаторы. Резисторы: Справочник.— М.: Радио и связь, 1995 — (Массовая радиобиблиотека; Вып. 1203)
17. Перечень электрорадиоизделий, разрешенных к применению при разработке (модернизации), производстве аппаратуры, приборов, устройств и оборудования военного назначения. Часть 11. Резисторы и конденсаторы. МОП 44 001.11-2006. Министерство обороны Российской Федерации. ФГУП "22 ЦНИИИ Минобороны России".
