ППМФ-ИМ-sin+90о-20-0,5+0,1-3 1Вт

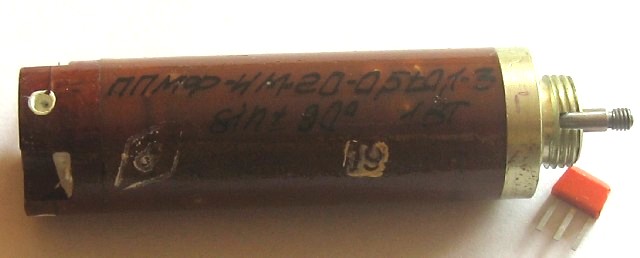

потенциометр ППМФ-ИМ

Ух, ну и название... десятиоборотный проволочный (П)отенциометр (П)рецизионный (М)ногооборотный (Ф)ункциональный (И)зносоустойчивый (М)одернизированный, вид функциональной зависимости - sin+90о, номинальное сопротивление 20 кОм, допускаемое отклонение от номинального сопротивления +0,5%, допускаемое отклонение от функциональной зависимости +0,1%, 3 отвода от резистивного элемента, номинальная мощность 1 Вт. Серьёзный такой потенциометр, без дураков...

Технические подробности здесь.

Потенциометры были разработаны в ОКБ-794 17ГУ Минавиапрома, ставшим затем СКБ-3 НИИ-131 (институт, в дальнейшем превратившийся в Ленинградский завод "Радиоприбор"). Так что первоначальное назначение их - авиация.

Опытный выпуск был начат в 1957 году, серийный - в 1958; на заводе № 483 КСНХ (как я понимаю, это завод "Коммунист", ныне "Радар").

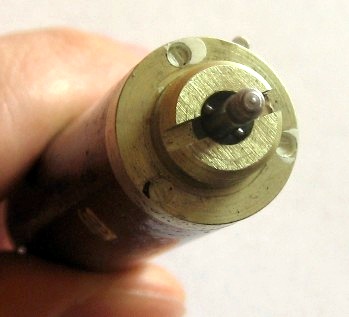

потенциометр ППМФ-ИМ

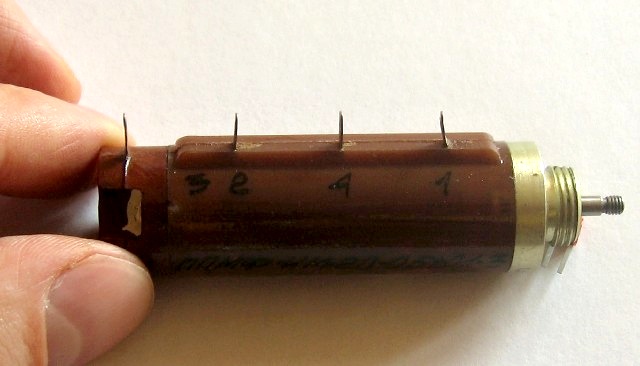

потенциометр ППМФ-ИМ

Источники:

1. Кабеш К. Прецизионные потенциометры для автоматизации. Пер. с чеш. под ред. М. М. Цегельницкого, М., "Энергия" (Б-ка по автоматике. Вып. 336).
