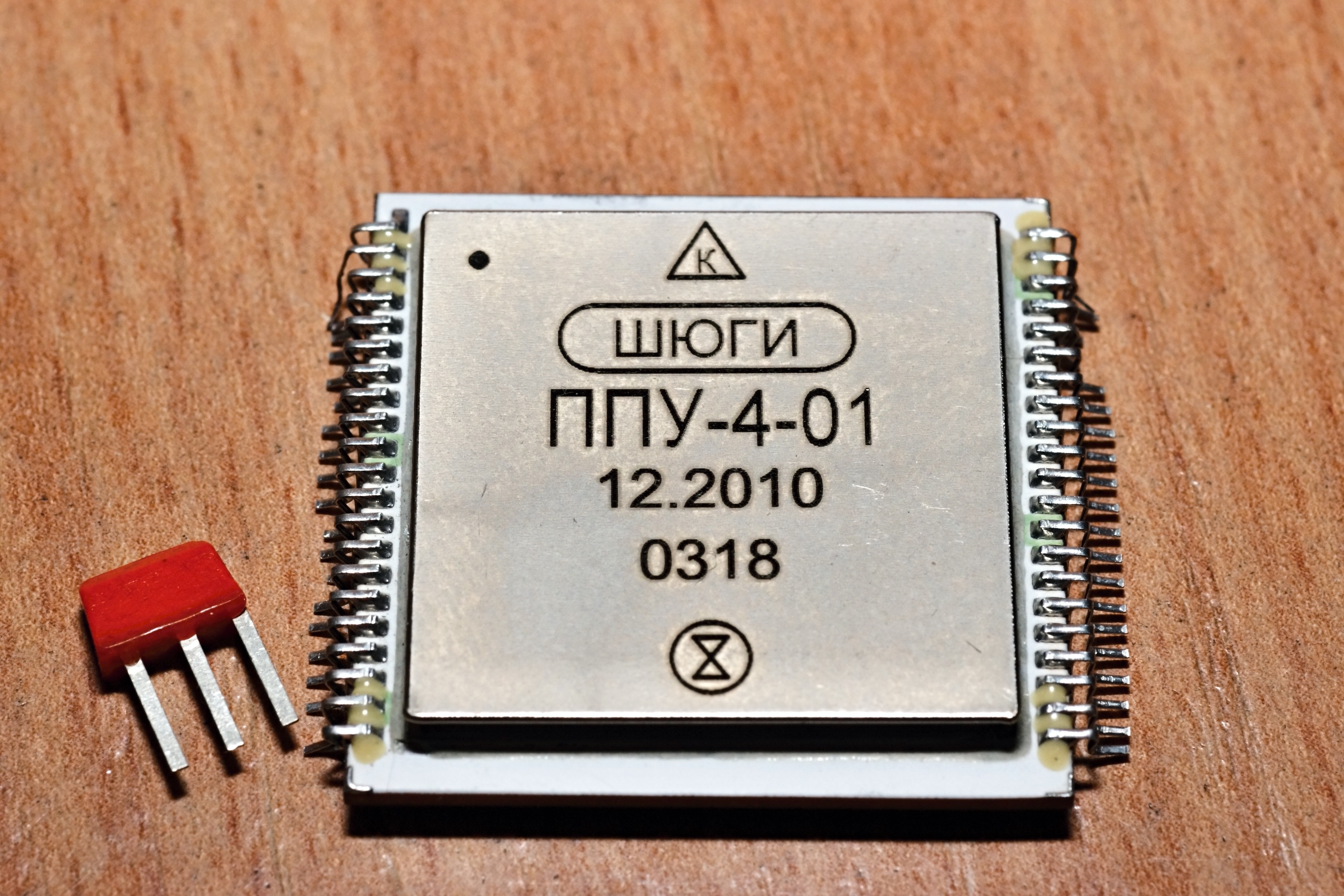

Очередной приемо-передатчик из семейства ППУ.
Предназначен для использования последовательных магистральных каналов связи
по ГОСТ 26765.52-87 (ГОСТ Р52070-2003) для авиационной и
ракетно-космической техники в спецстойком исполнении.
Микросборки используются в системе управления изделия «СОЮЗ-2».
Производитель - НПО
Автоматики (г.Екатеринбург).
Надо сказать, микросборка ко мне приехала из Снежинска, от ФГУП "РФЯЦ "ВНИИТФ". "Союз-2", говорите, гм?
Немного параметров:
Спецстойкость не хуже 2У
Питание +5 В; -12 В или -15 В
Потребляемый ток
по линии -12 В ( -15 В) на один ППУ - в режиме молчания не более 12 мА,
в режиме передачи не более 190 мА
по линии +5 В не более 25 мА
Сопряжение с абонентом - входные, выходные сигналы кодека, раздельные
блокировки приемника и передатчика
Сопряжение с ЛПИ - через трансформатор ТИЛ 3В (ТИЛ 4В) в соответствии с ГОСТ 26765.52-87

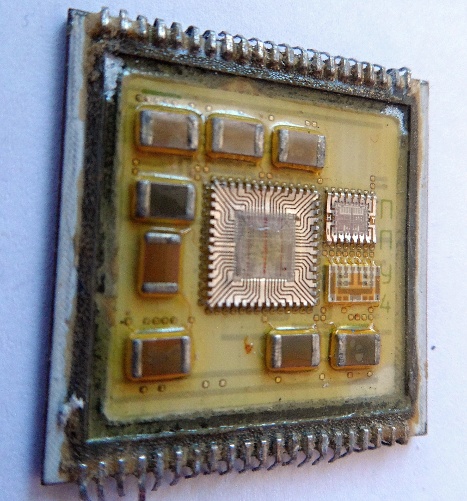

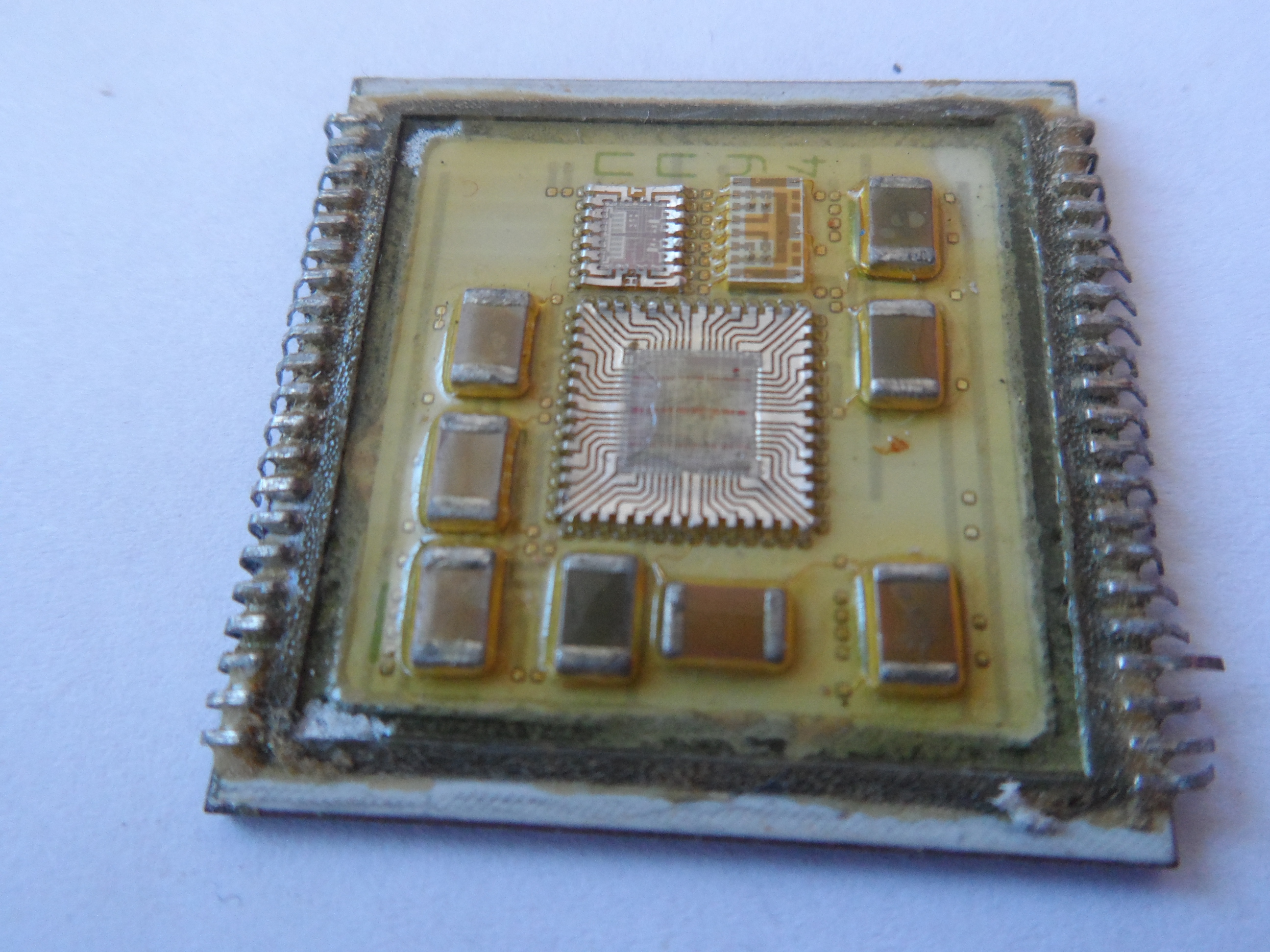

основу схемы микросборки составляет радиационностойкий аналоговый БМК 1470ХП1Н.

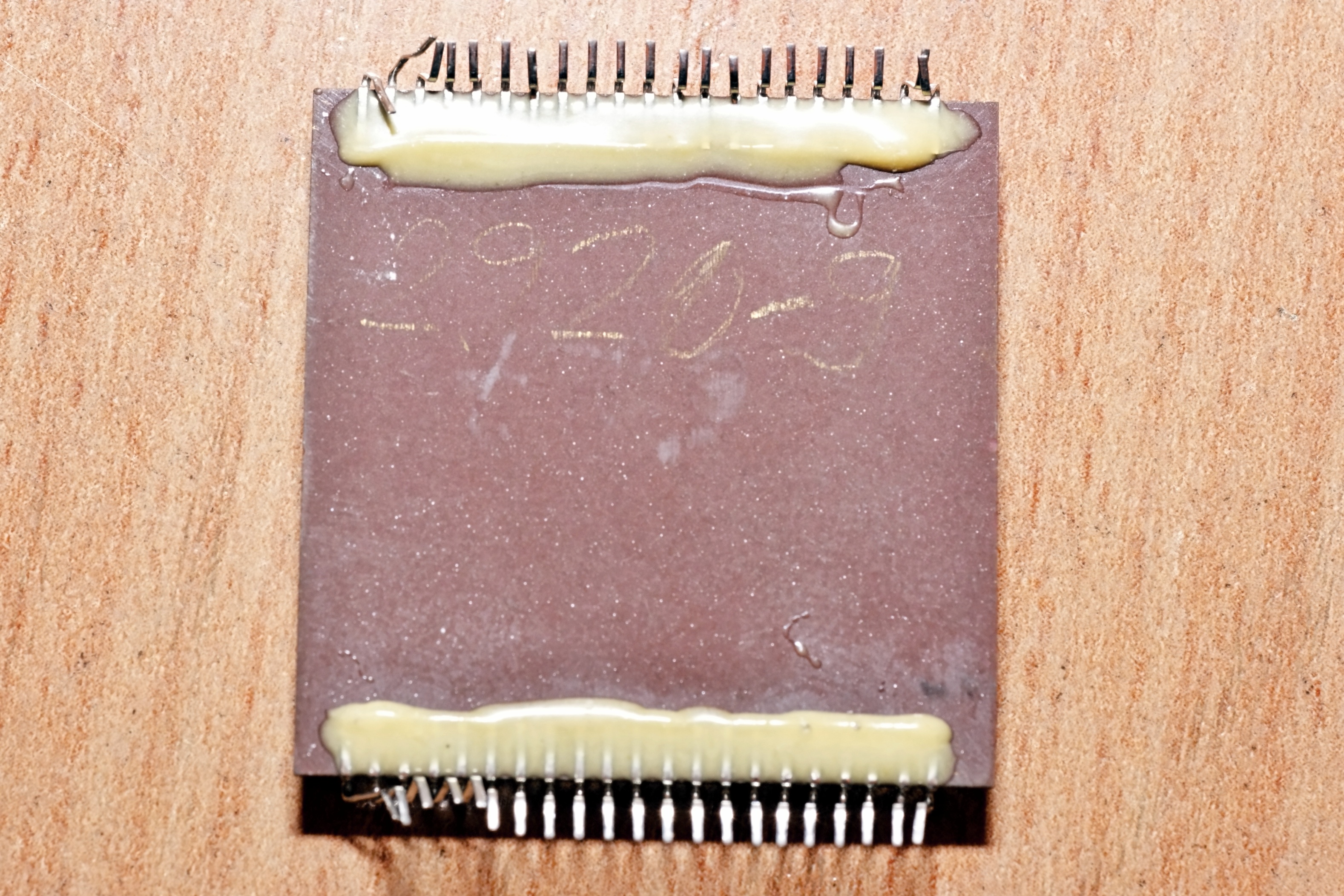

Загадочные цифры на задней крышке:
