ПР1-2-50Вт

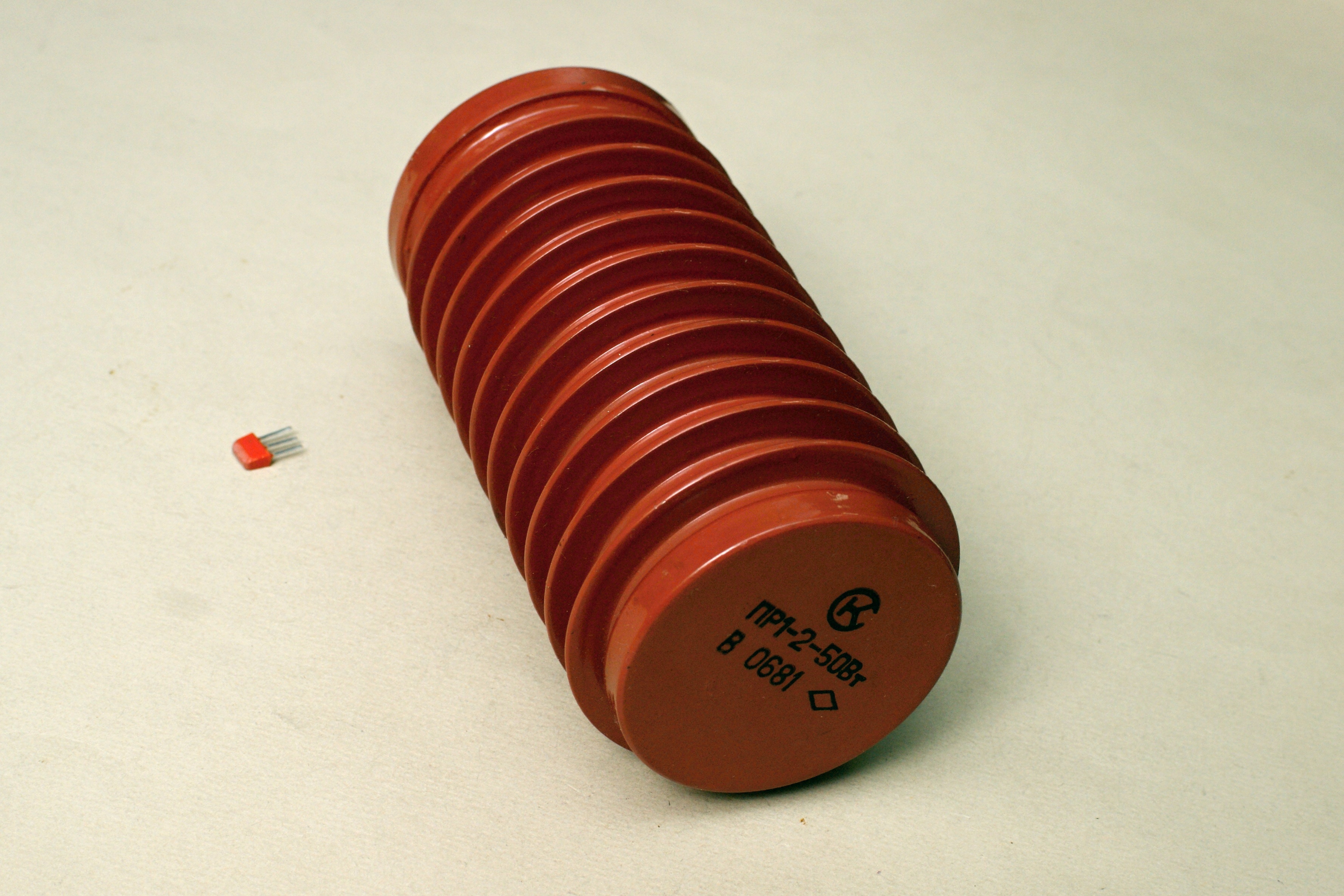

поглотитель ПР1-2-50

Тоже резистор... Это (П)оглотитель [СВЧ мощности] (Р)езистивный. (1), полагаю, как и для обычных резисторов, означает принадлежность к непроволочным резисторам; (2) - второй тип; дальше, понятно, допустимая средняя входная мощность. Такие элементы используются как безындуктивные 50-омные нагрузки в широком диапазоне частот, как правило в измерительной технике ВЧ-сигналов.

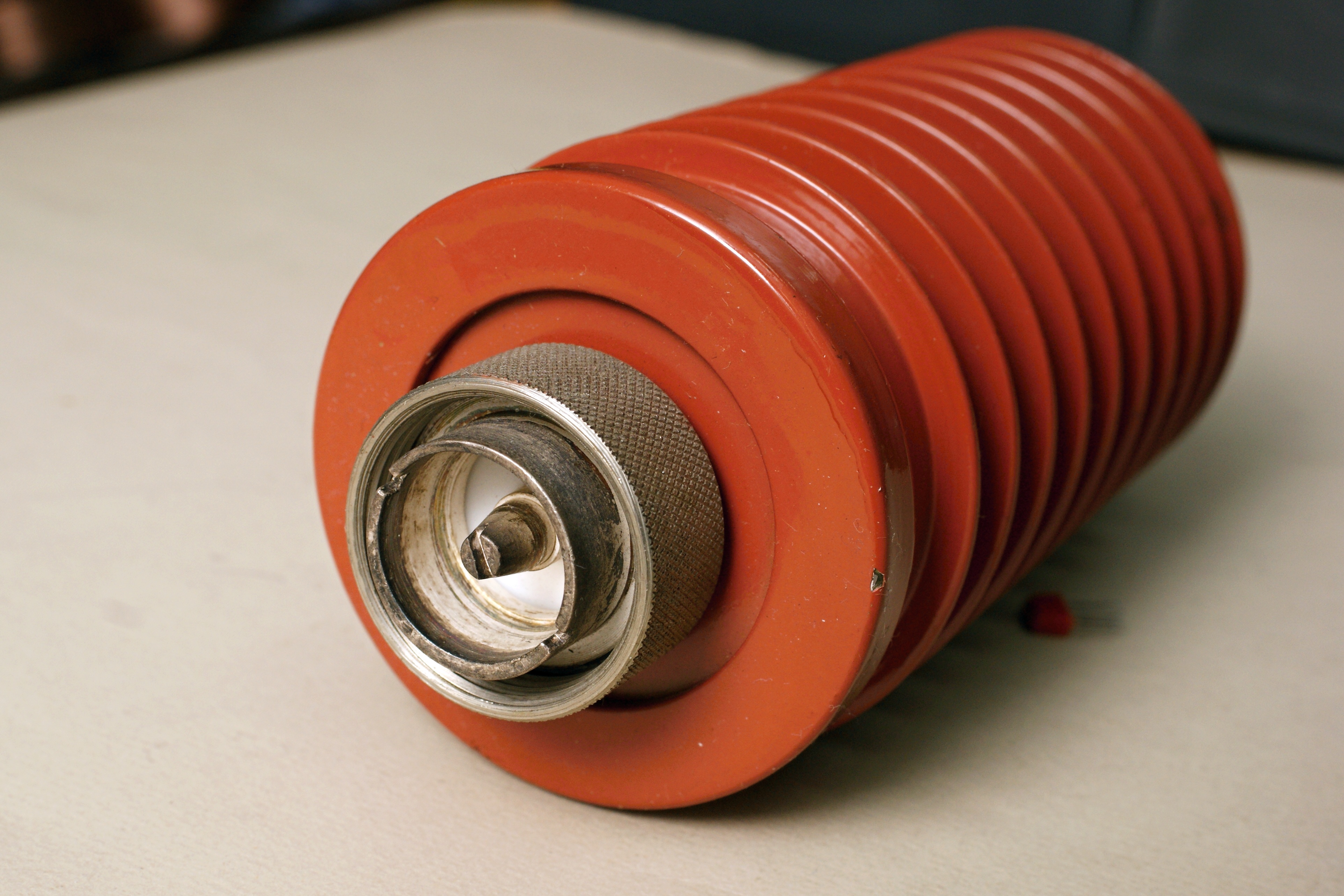

ПР1-2, скорее всего, представляет собой керамическую основу с нанесённой на неё плёнкой углерода; нечто вроде резистора СОВ. Конструкция имеет развитое оребрение для охлаждения воздухом. Подключение одностороннее, через разъём стандарта "Тип II" (DIN 7/16).

Это один из первых типов отечественных поглотителей, подробной информации по нему не сохранилось.

Производитель - ПО "Эркон" (Нижний Новгород).

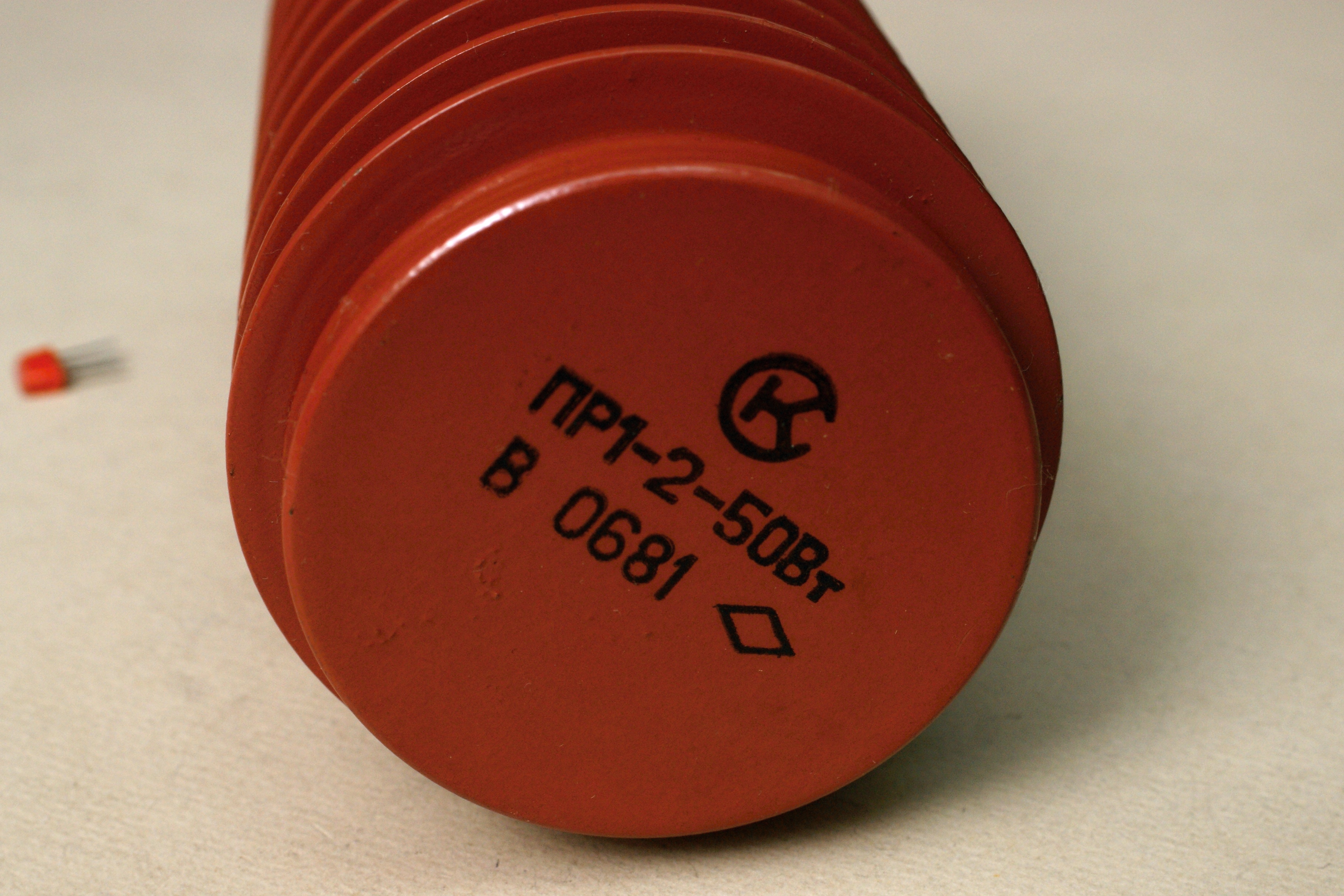

поглотитель ПР1-2-50

поглотитель ПР1-2-50
