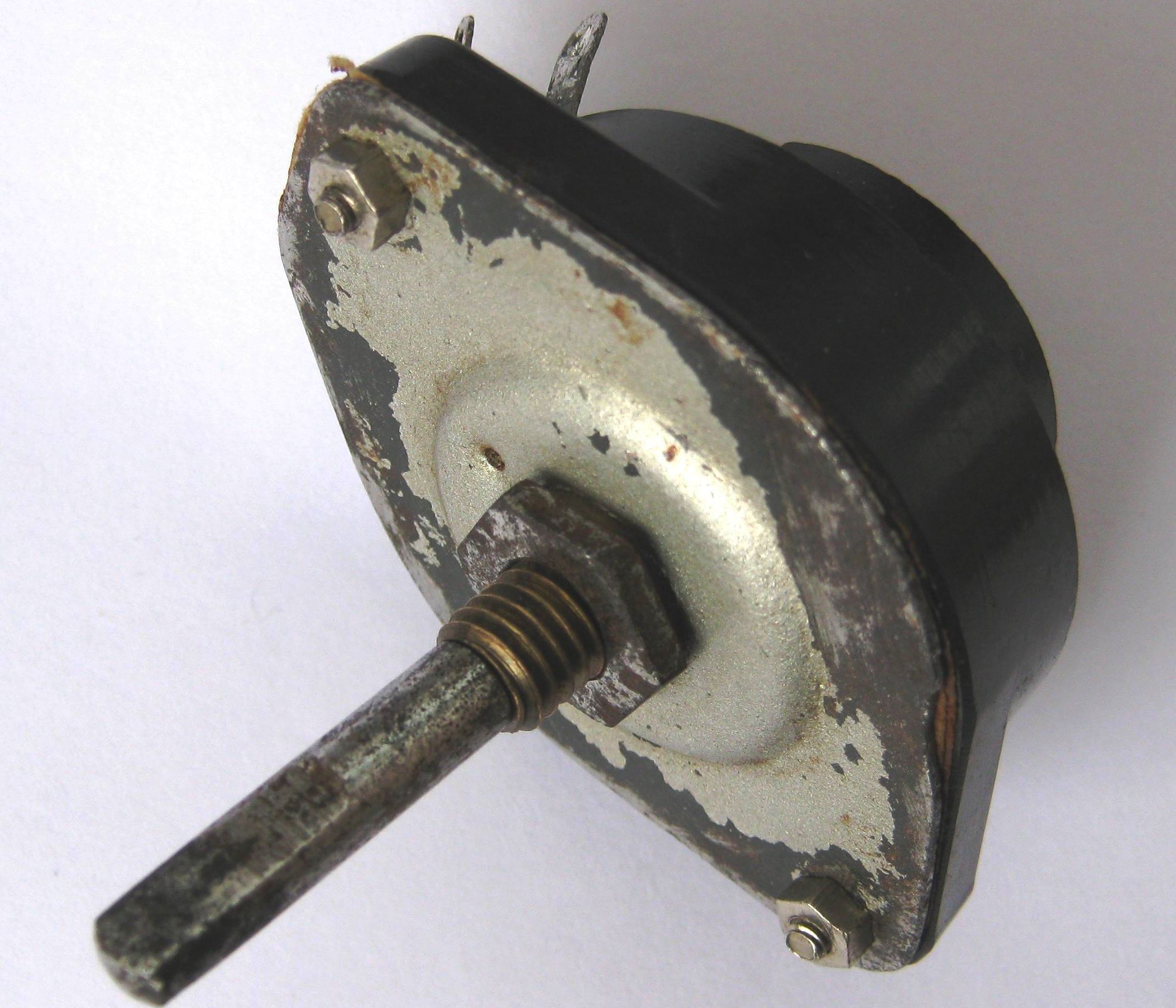

(фото Владимира, г.Пермь)

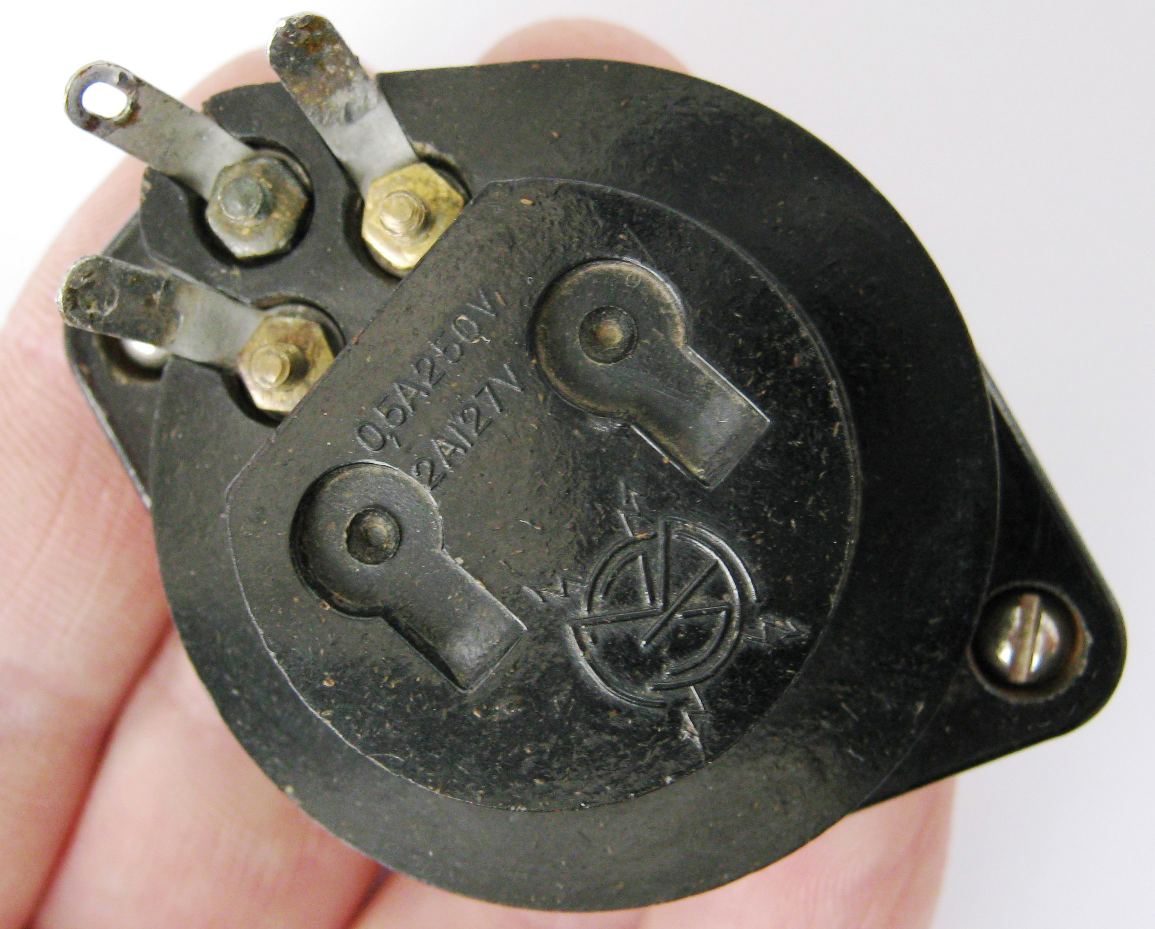

(фото Владимира, г.Пермь)
| Одни из весьма ранних, довоенных еще (упоминаются в журнале "Радиофронт"
за 1936 год), отечественных переменных резисторов.
Тонкослойные сажевые резисторы. Конструкция довольно необычна - сажевый слой нанесен на гетинаксовую или картонную (!) подковку, укрепленную в пластмассовый корпус. При этом его движок ходит не по резистивному слою, а по латунному пружинному кольцу, висящему над подковкой, и уже это кольцо соприкасается с проводящим сажевым слоем лишь в той точке, в которой находится в это время шарик движка. Выпускались варианты с выключателем и без. Мощность 0,25 Вт, диапазон сопротивлений от 20 до 500 кОм. Производитель - московский электромеханический завод им. Орджоникидзе, в дальнейшем ставшим заводом №203 НКЭП, а ныне это Московский радиозавод "Темп". |

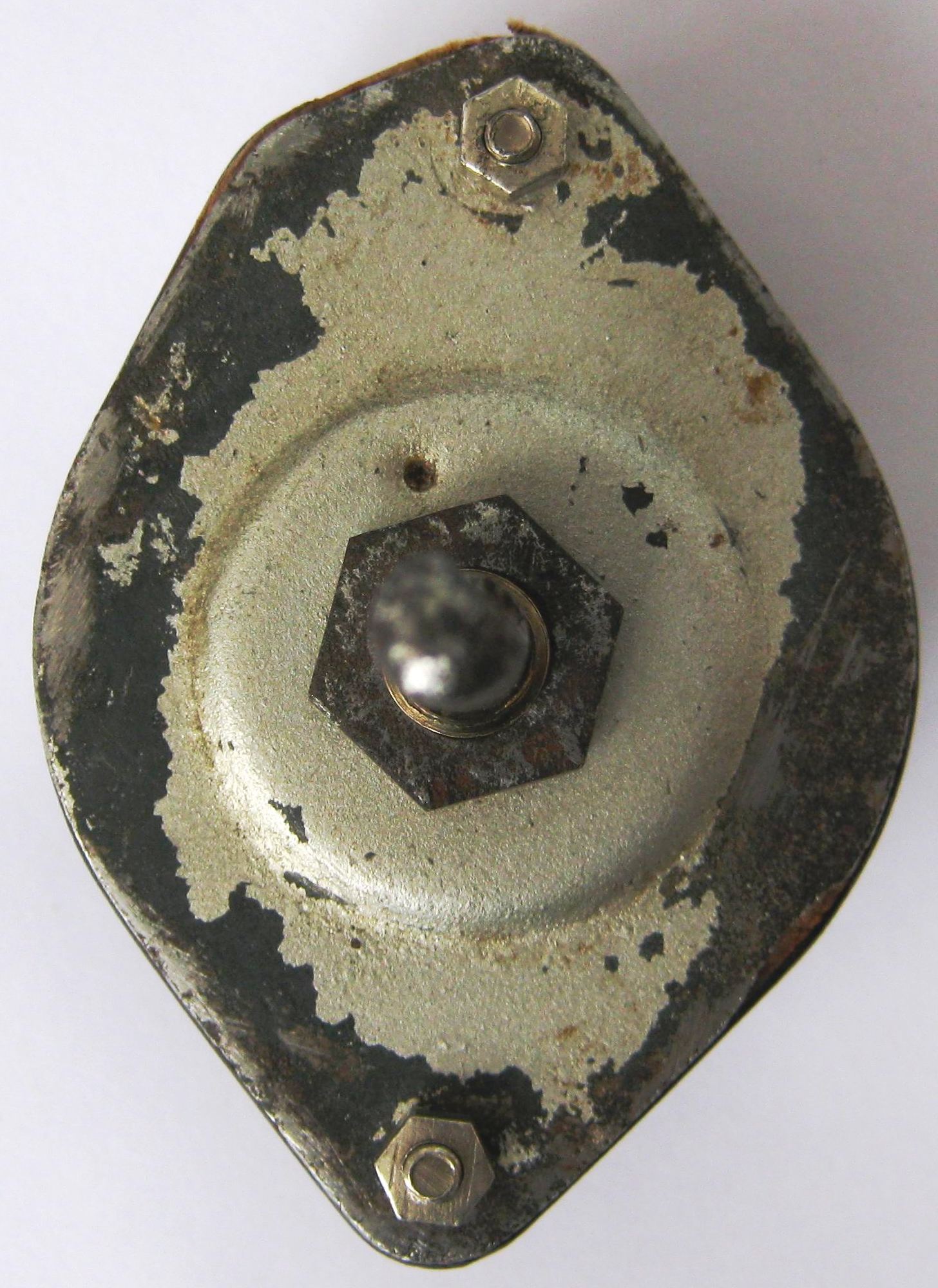

 (фото Владимира, г.Пермь) |

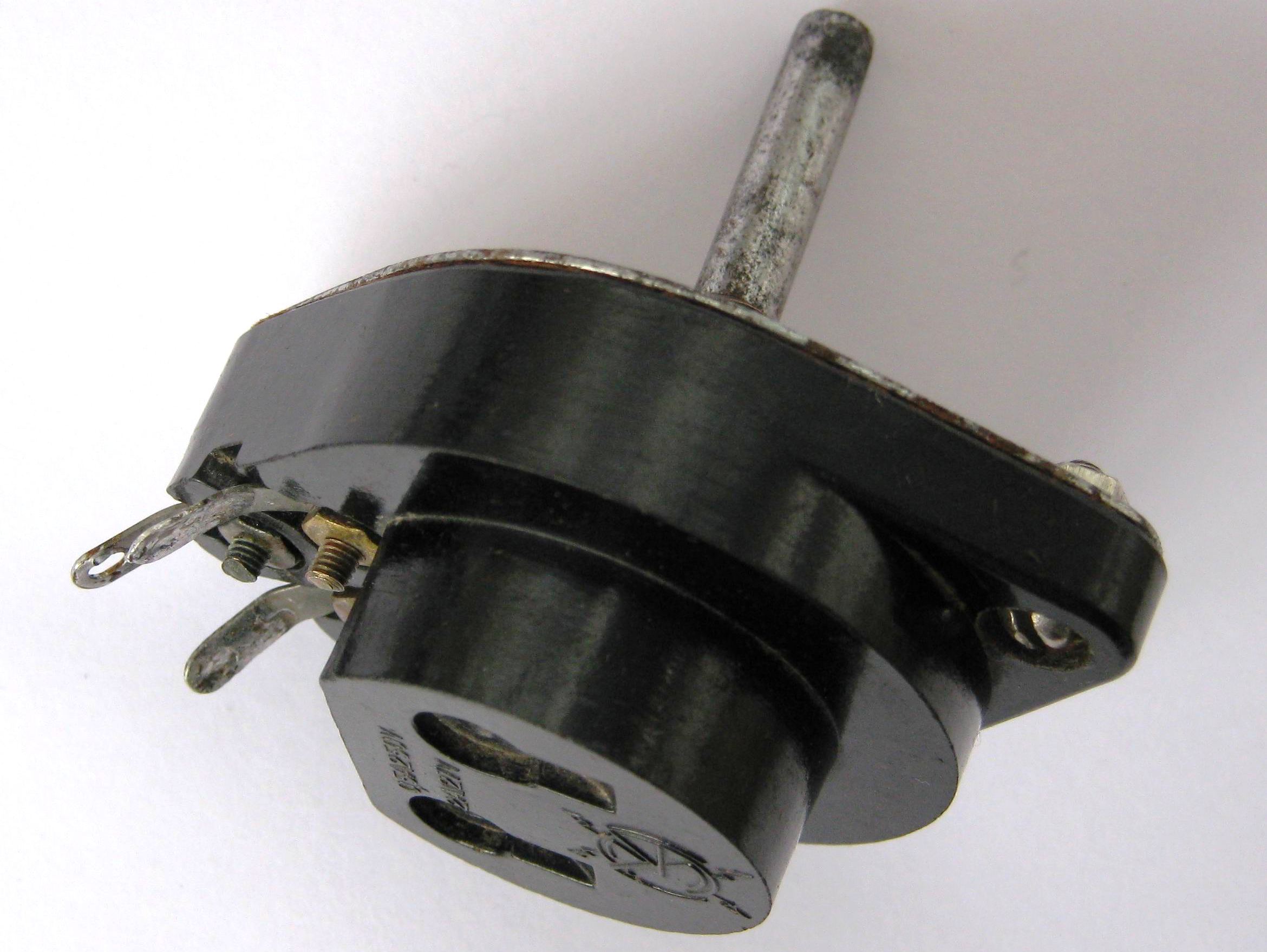

(фото Владимира, г.Пермь)
(фото Владимира, г.Пермь)
Источники:
1. Переменные
сопротивления завода им. Орджоникидзе - "Радиофронт" №12, 1936.
2. И.И. Спижевский. Радиодетали. Справочник. - Связьиздат. Москва, 1939.
3. А.С.Балакшин. Справочник по усилительным устройствам звукового кино. Под общей редакцией К.А.Ламагина. Издание 3-е, переработанное и дополненное. - Госкиноиздат, Москва, 1953.
