ПСМ18-20/1 кл.2 ЦК4.685.019

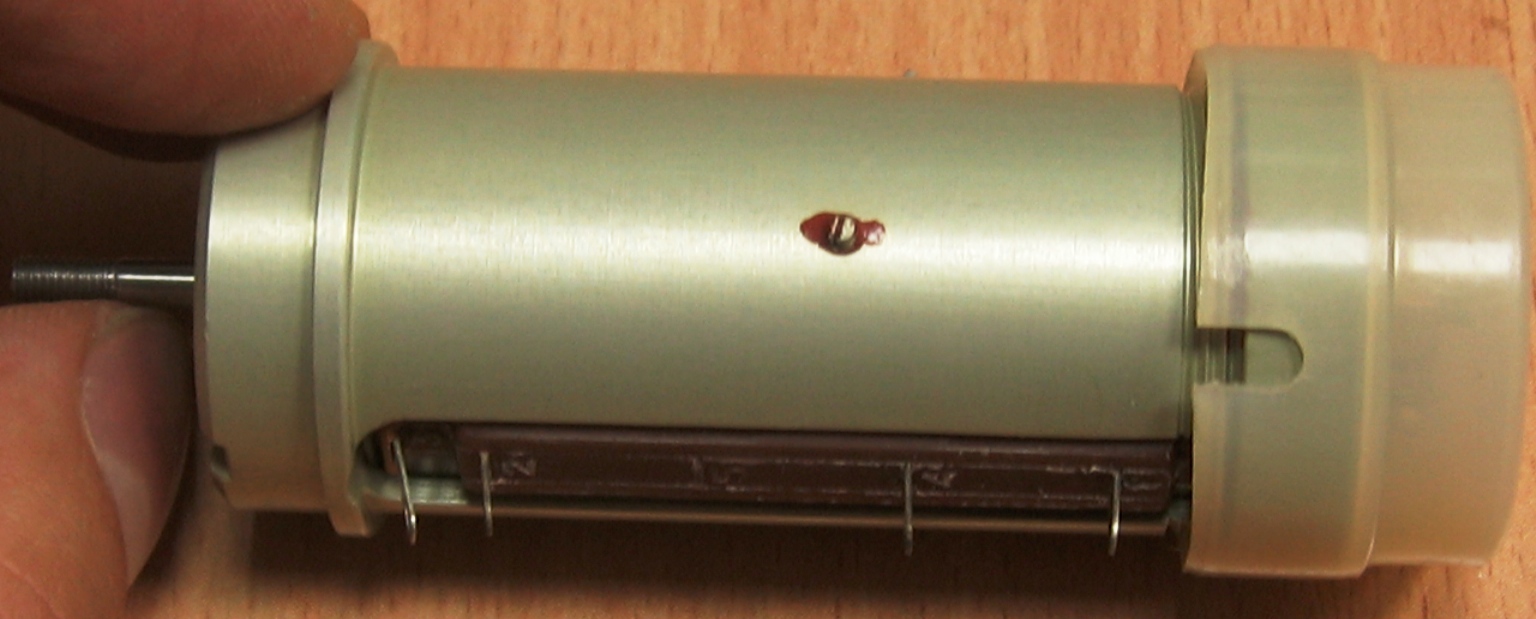

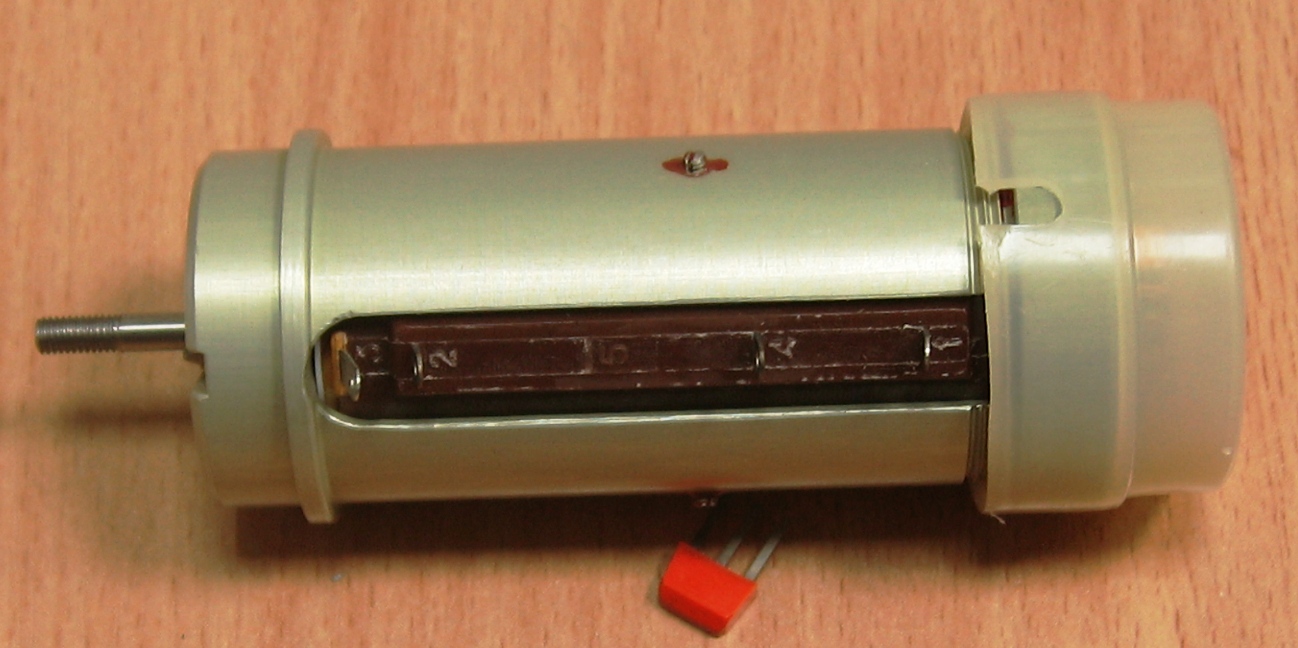

   Интересный и редкий экспонат. Многооборотный прецизионный потенциометр с отводами, по конструкции похожий на ППМЛ, но отличающийся от него значительно более качественным исполнением.

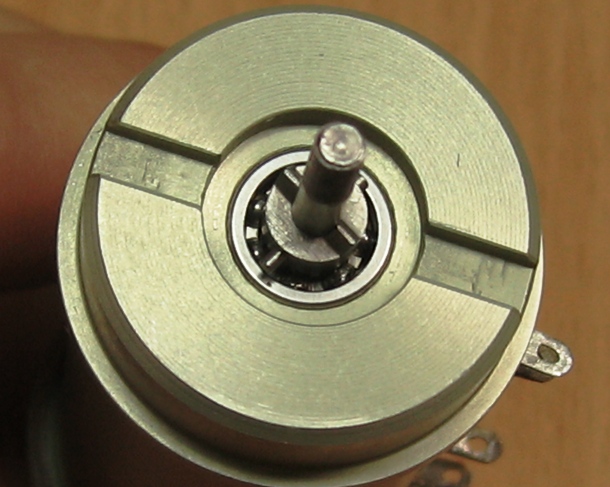

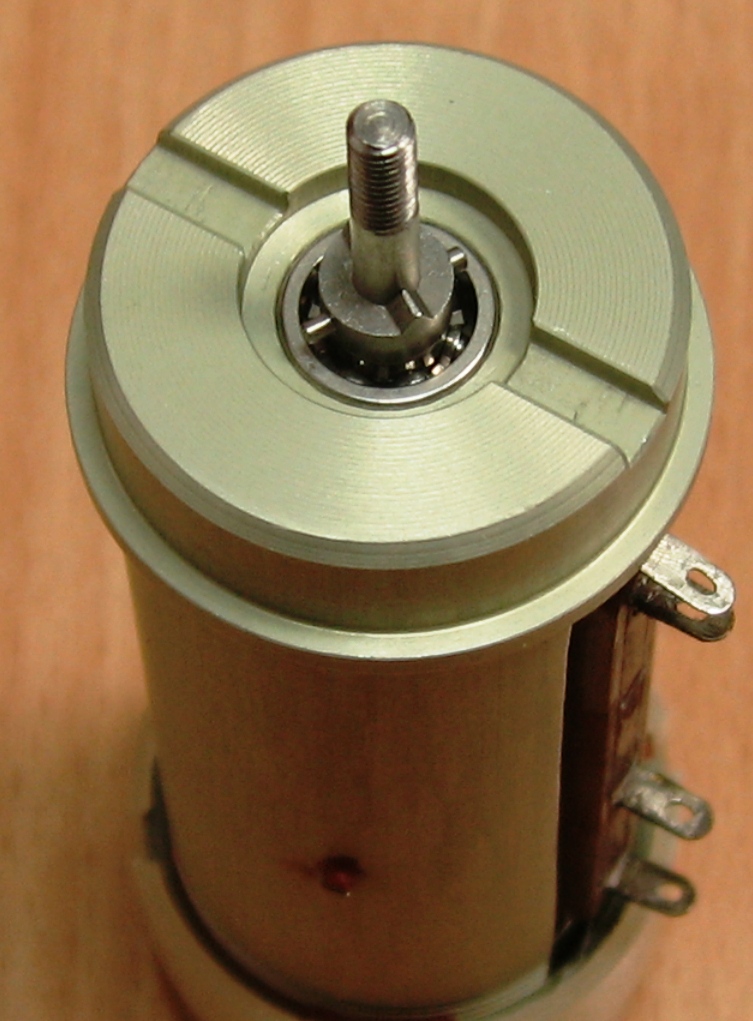

   Металлический корпус, более тщательная проработка деталей и, наконец, вал, посаженный на подшипники качения. Такого я более нигде не встречал...

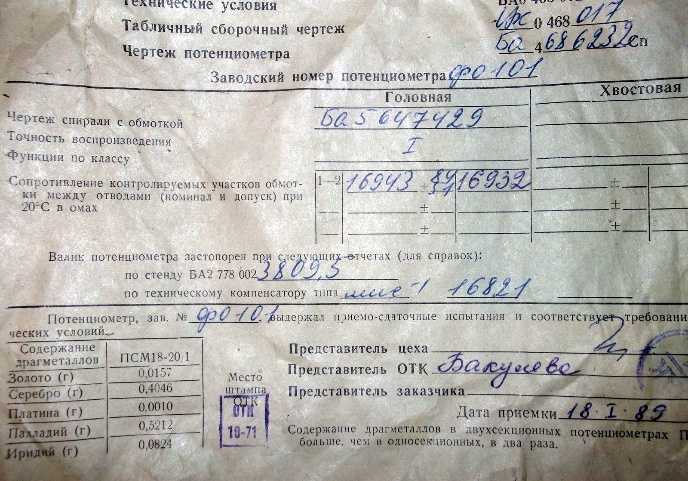

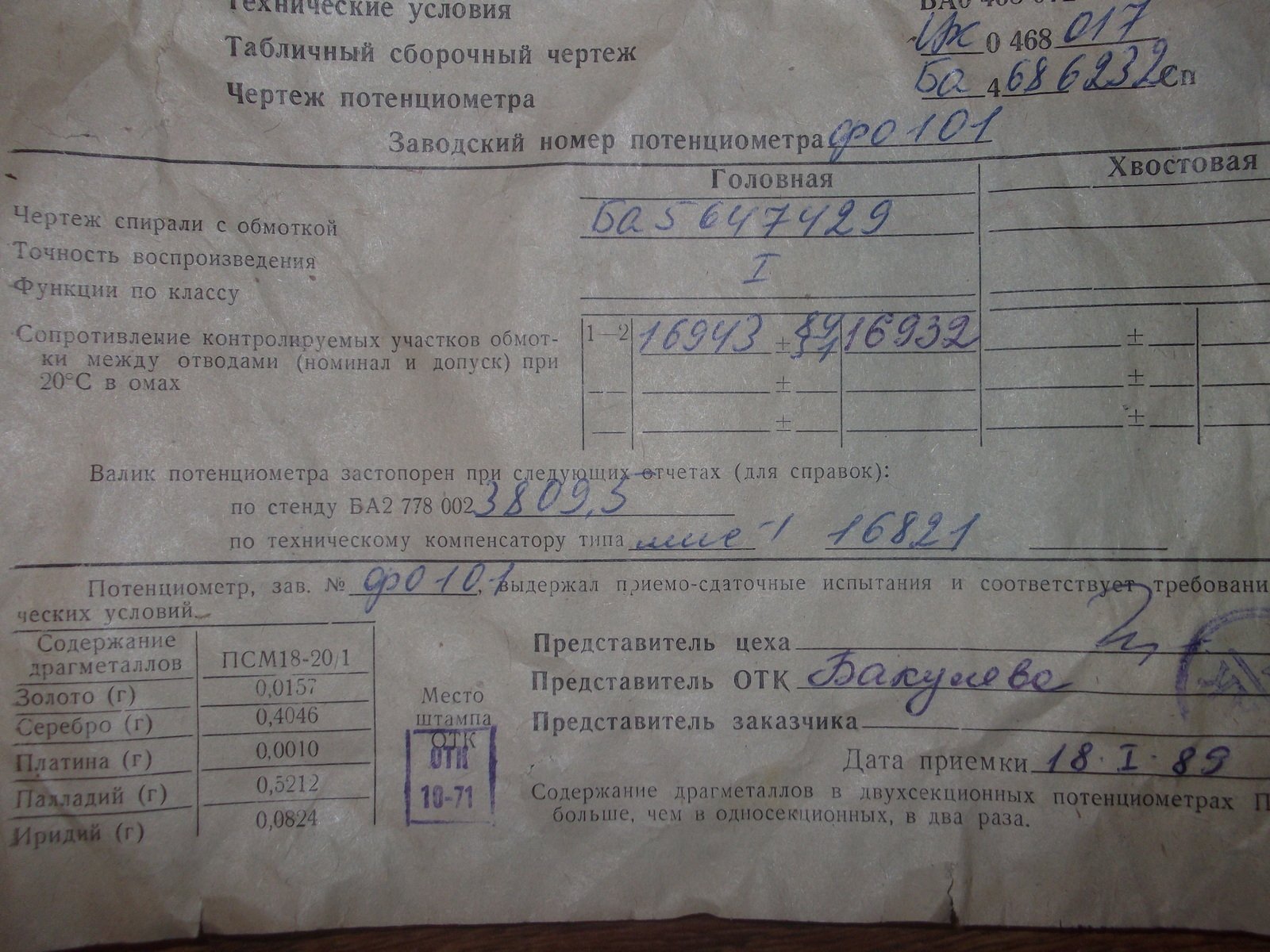

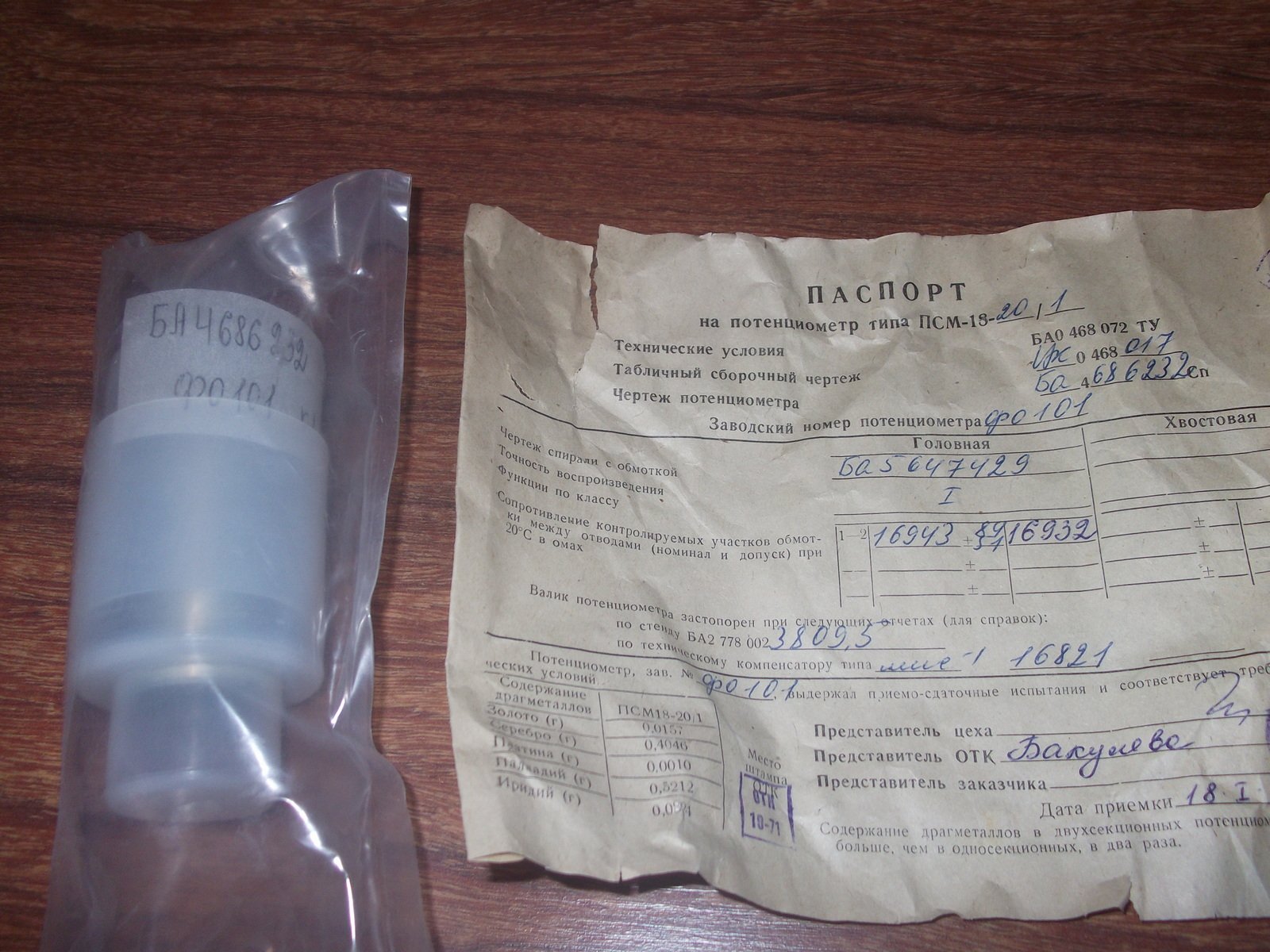

   А если заглянуть в паспорт, то можно заметить и другие технические особенности. Так, там упоминаются отдельные чертежи на головную и хвостовую спирали, контролируемые участки обмотки (с весьма высокой точностью), да и описание стопорения "внушаить" (с).

   Разработчиком их был, предположительно Московский научно-исследовательский электромеханический институт (НИЭМИ); исходя из этого, потенциометр, вероятней всего, относится к технике ПВО СВ. А выпускал их, помимо НИЭМИ, также и Ижевский электромеханический завод.


(фото с Форума покупки радиодеталей)

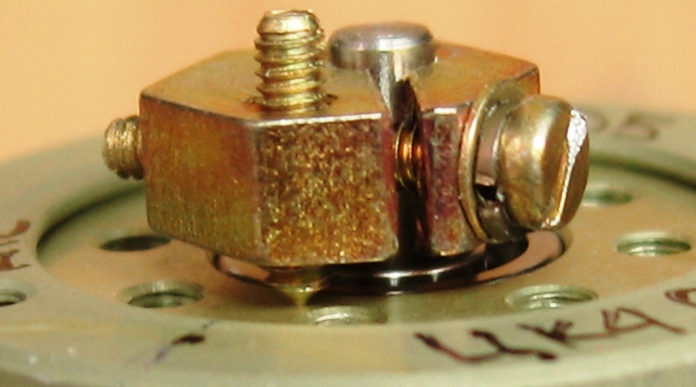

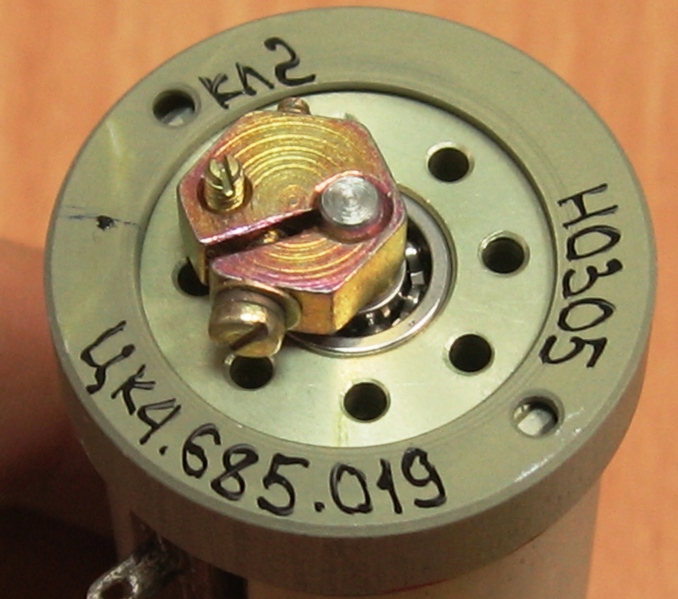

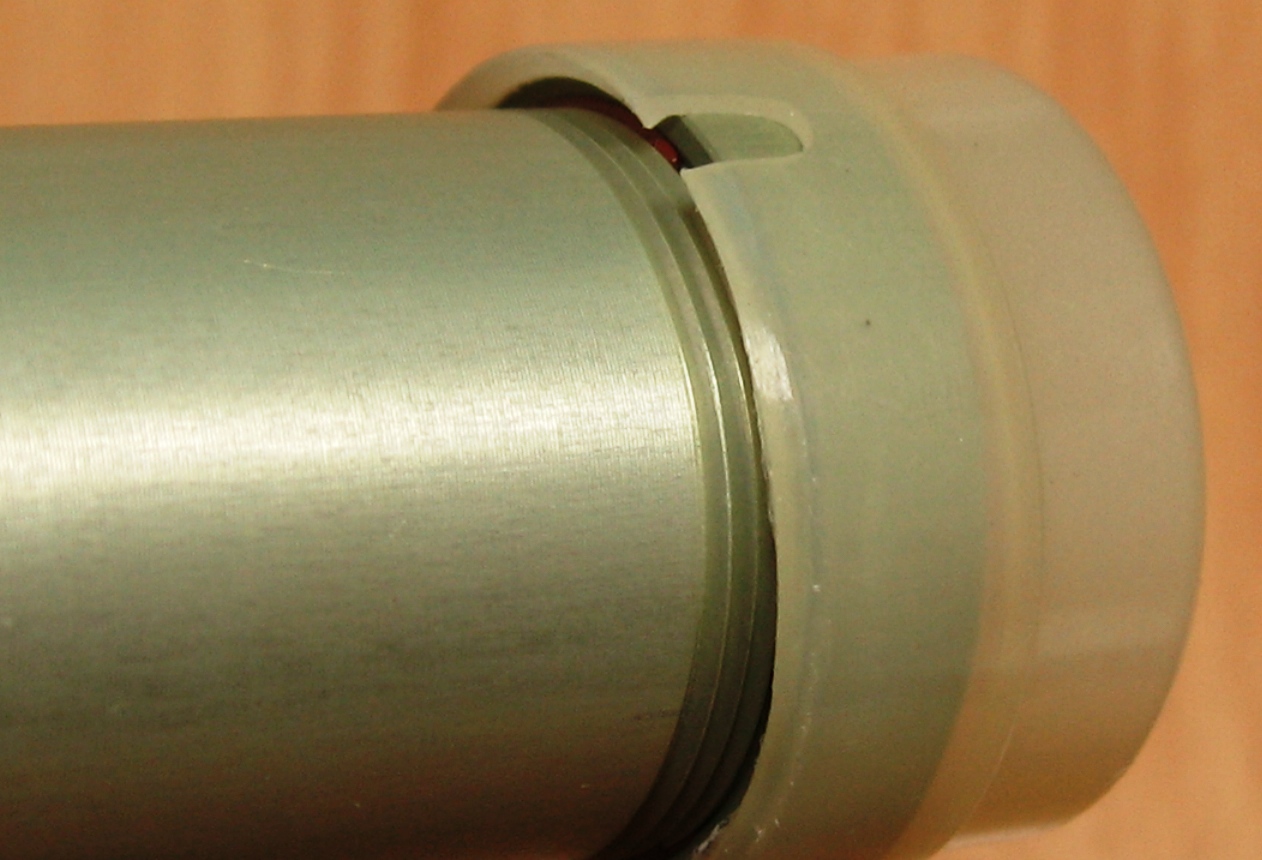

С тыльной стороны имеется регулировочный винт, который мощно законтрен:
