ПСТ-М

Микросборка представляет собой микроэлектронный преобразователь сопротивления в ток. Преобразователь в комплекте с элементами схемы включения предназначен для преобразования изменения сопротивления тензорезисторных датчиков мостового или полумостового типа в унифицированный токовый сигнал с прямой (возрастающей) или инверсной (падающей) характеристикой.

Предназначен для использования в измерительных преобразователях теплоэнергетических параметров типа Сапфир.

Производители - московский завод "Манометр" и Смоленский опытный завод НИИ "Теплоприбор" (ныне ОАО "Пирамида").

Электрические параметры

Диапазон изменения выходного сигнала 0-5 мА; 0-20 мА; 4-20 мА
Нелинейность преобразования - не более 0,2%
Пульсация выходного сигнала, не более:
на частотах выше 5 Гц
   для преобразователей с выходным сигналом 0-5 мА - 0,6%
   для преобразователей с выходным сигналом 0-20 мА, 4-20 мА - 0,25%
на частотах ниже 5 Гц
   для преобразователей группы 1 - 0,04%
   для преобразователей группы 2 - 0,06%
Эквивалентное сопротивление тензорезисторного моста
   номинальное значение 3,2+0,2 кОм
   максимальное значение 3,8 кОм
Стабилизированный ток питания тензорезисторного моста - 2,0+0,15 мА
Минимальный ток потребления - 3,5...3,9 мА
Нелинейность преобразования корректирующего устройства - не более 1,0%
Диапазон рабочих температур -50...+80°С

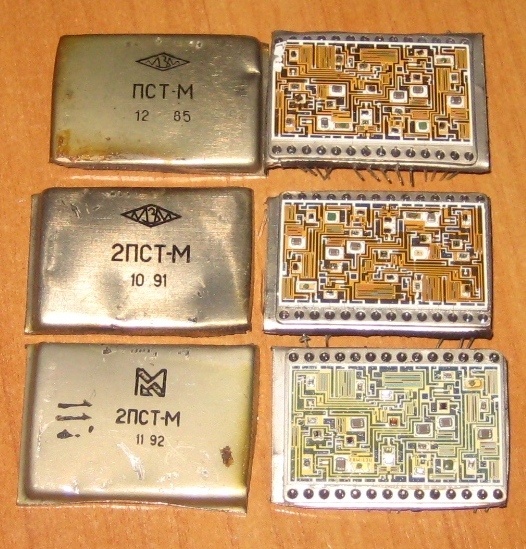

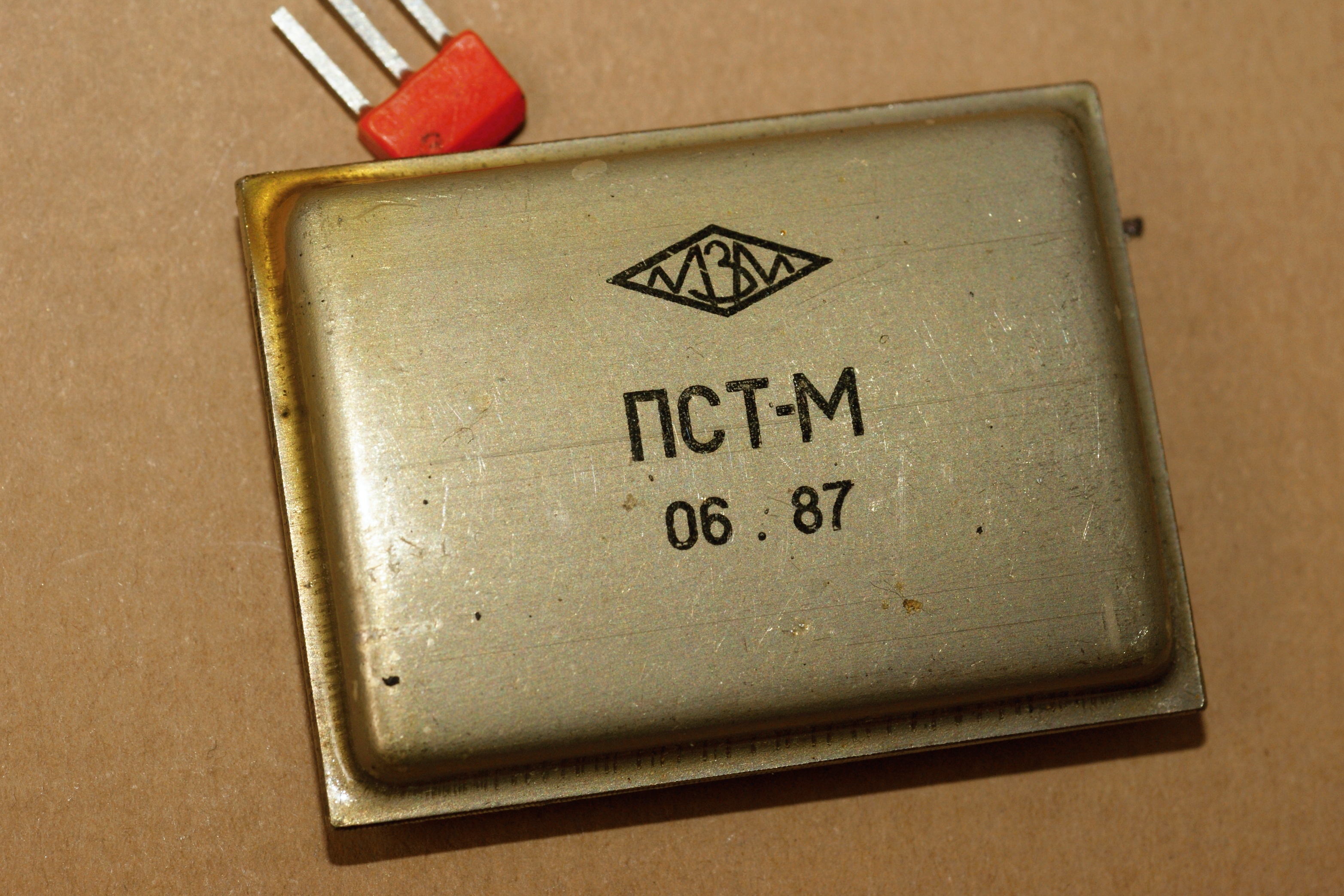

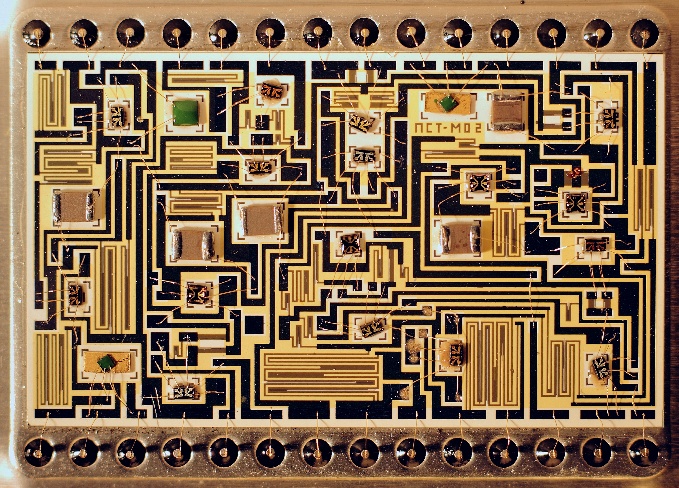

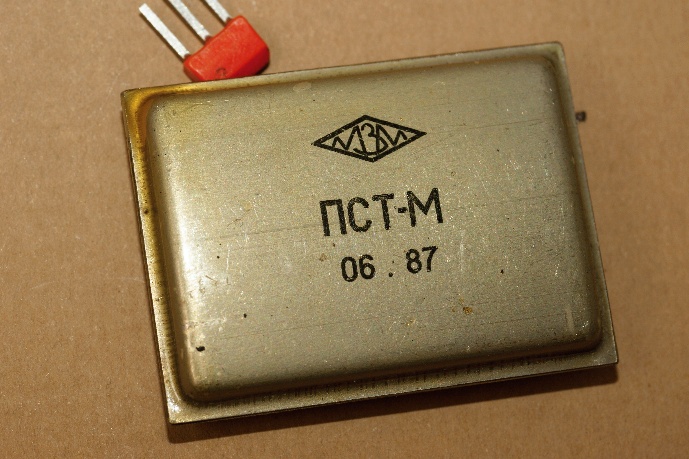

(фото с форума Радиокартинки)

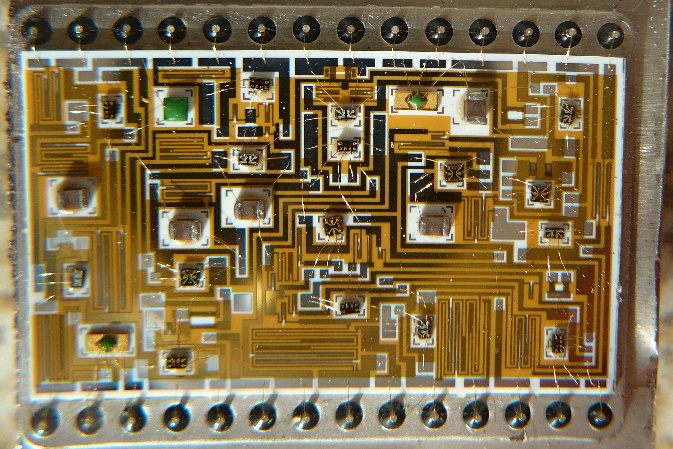

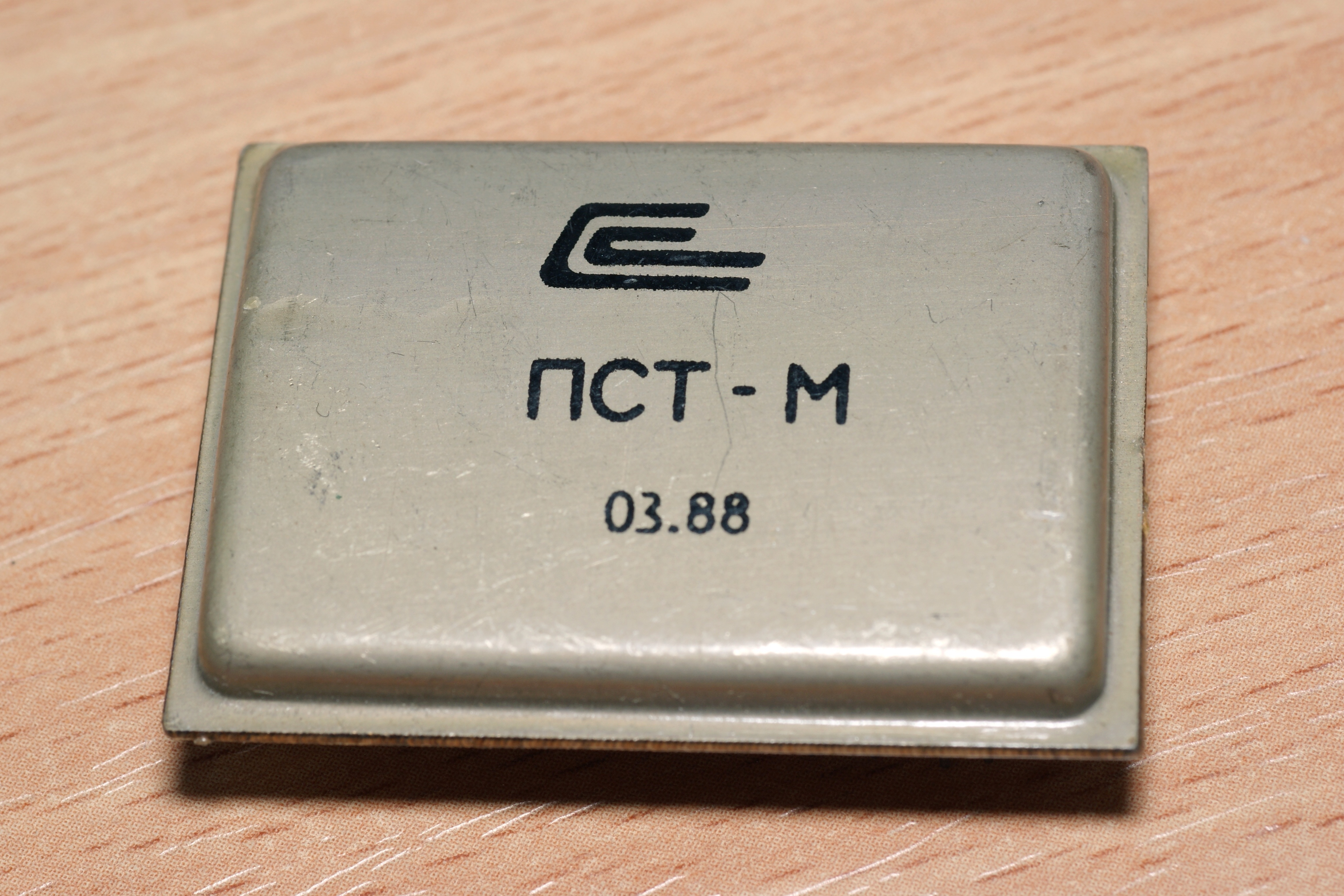

(фото с форума Портативное ретрорадио)

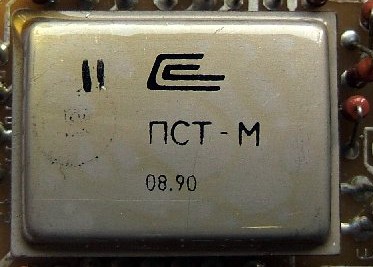

(фото с Форума радиодеталей)
