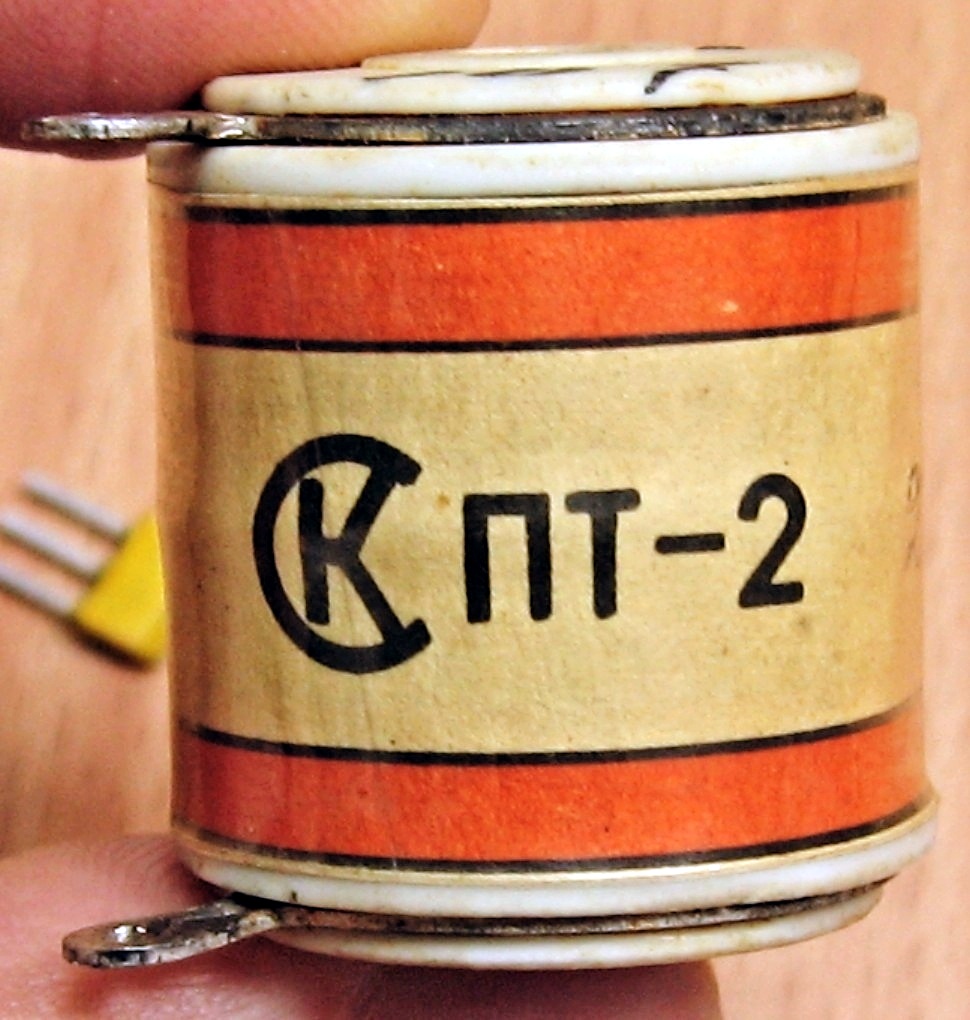

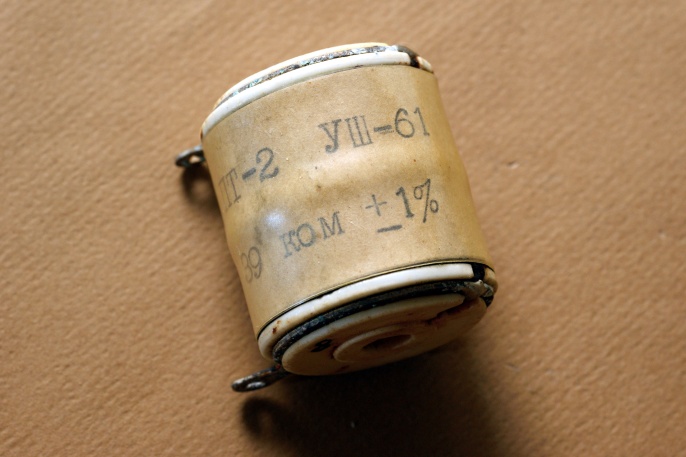

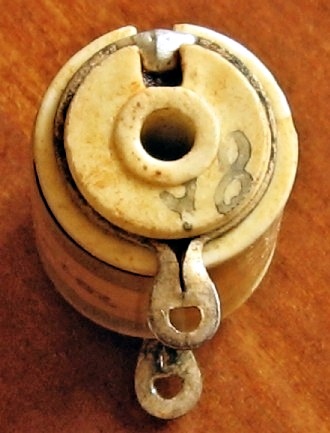

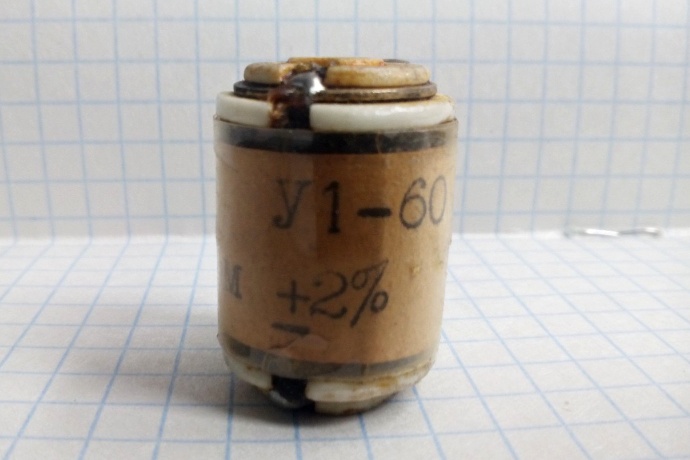

ПТ

(П)роволочные (Т)очные.

Производители - питерский Завод № 278 МАП, МРТП (сейчас это АО Электромеханический завод (ЭМЗ) «Заря»), нижегородский Завод радиодеталей (позднее завод "Орбита", ныне ПО "Эркон"), Псковский завод радиодеталей (ныне АО "Плескава"), Казанский завод радиокомпонентов (ныне Элекон, а в то время завод № 371 МАП); а у резисторов большой мощности -  Камышловский завод "Урализолятор" (Свердловская область).

Электрические параметры

Допускаемое отклонение от номинального сопротивления +0,25% +0,5% +1%
Рабочее напряжение 400 В
Диапазон рабочих температур -60...+70°С
Гарантийный срок службы 2000-5000 ч
Интенсивность отказов 8х10-6 1/ч

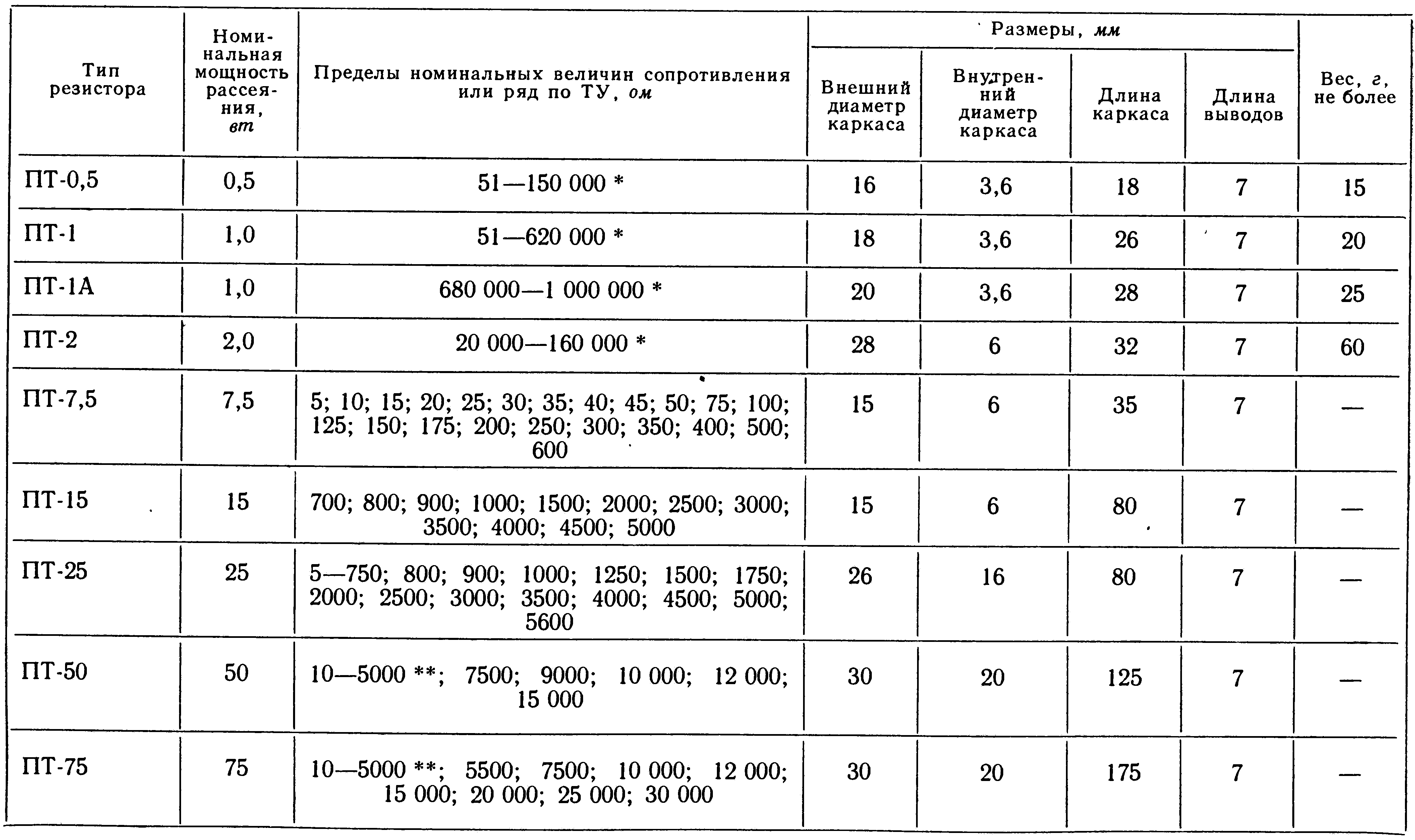

Любопытно, что в одном из справочников (Верхопятницкого) таблица с параметрами включает невиданные доселе варианты мощностью от 7,5 до 75 Ватт! "Вживую" такие резисторы чрезвычайно редки...

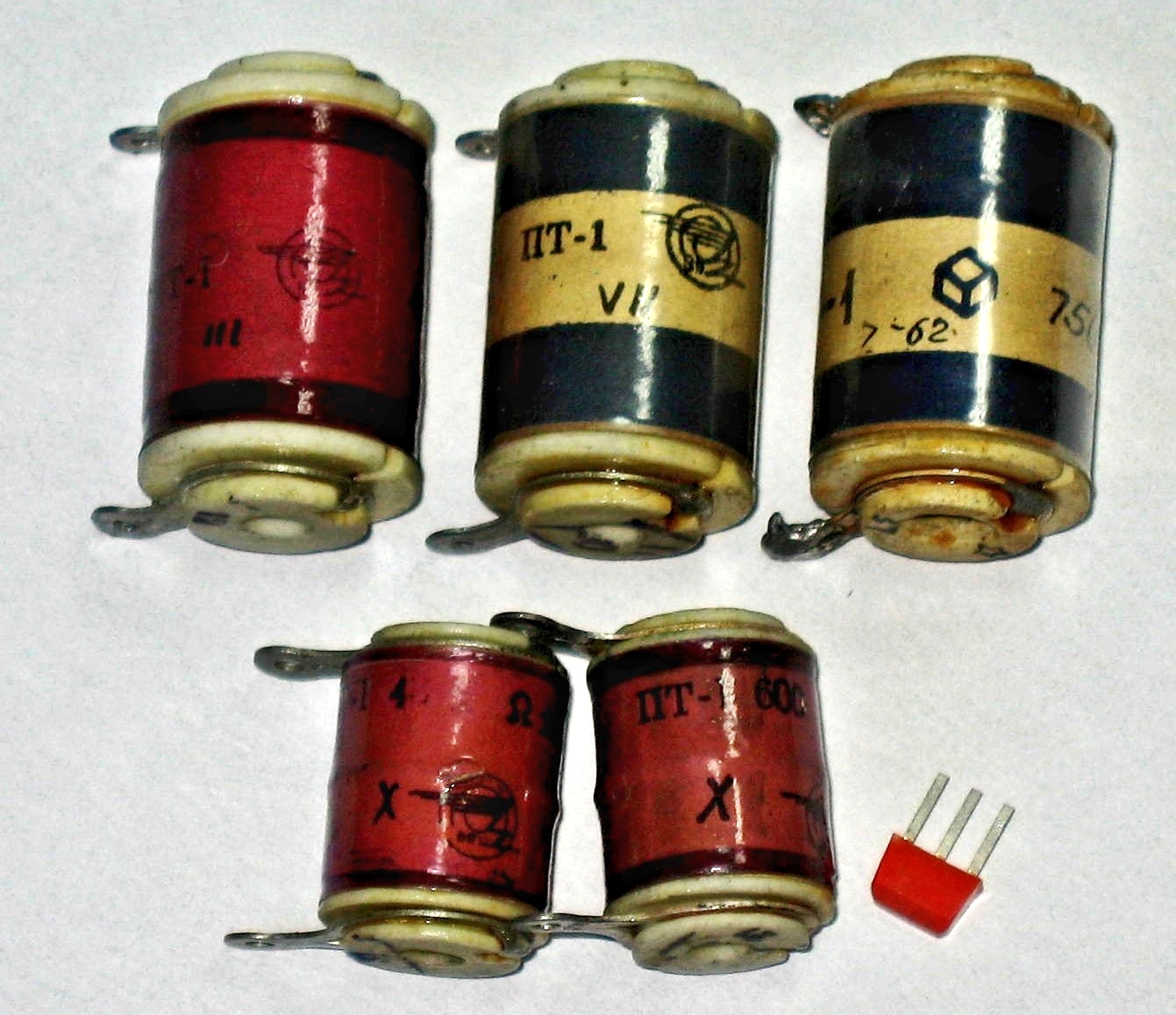

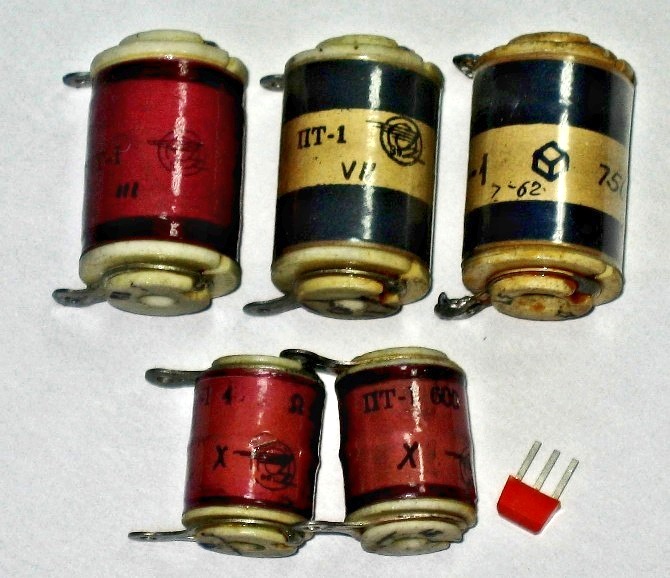

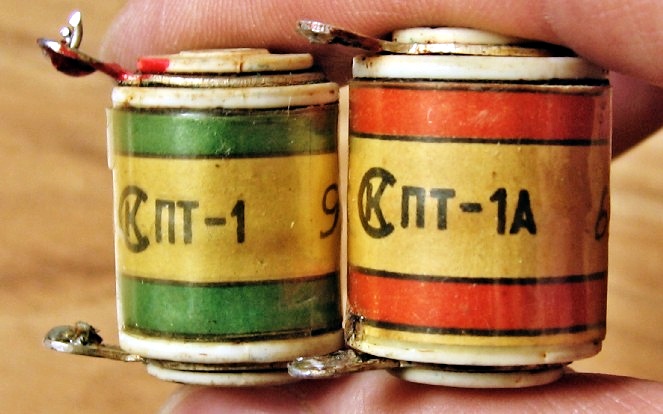

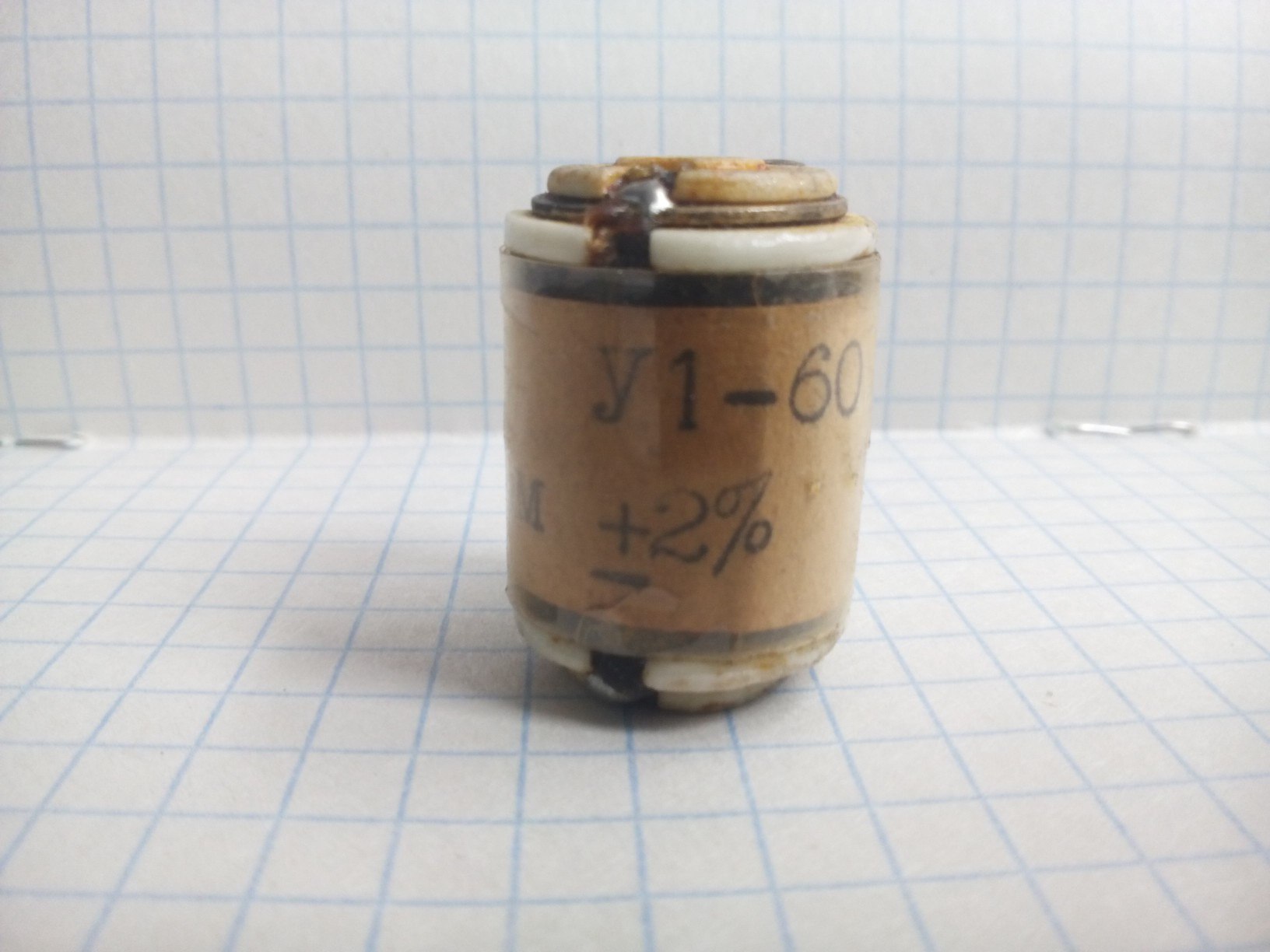

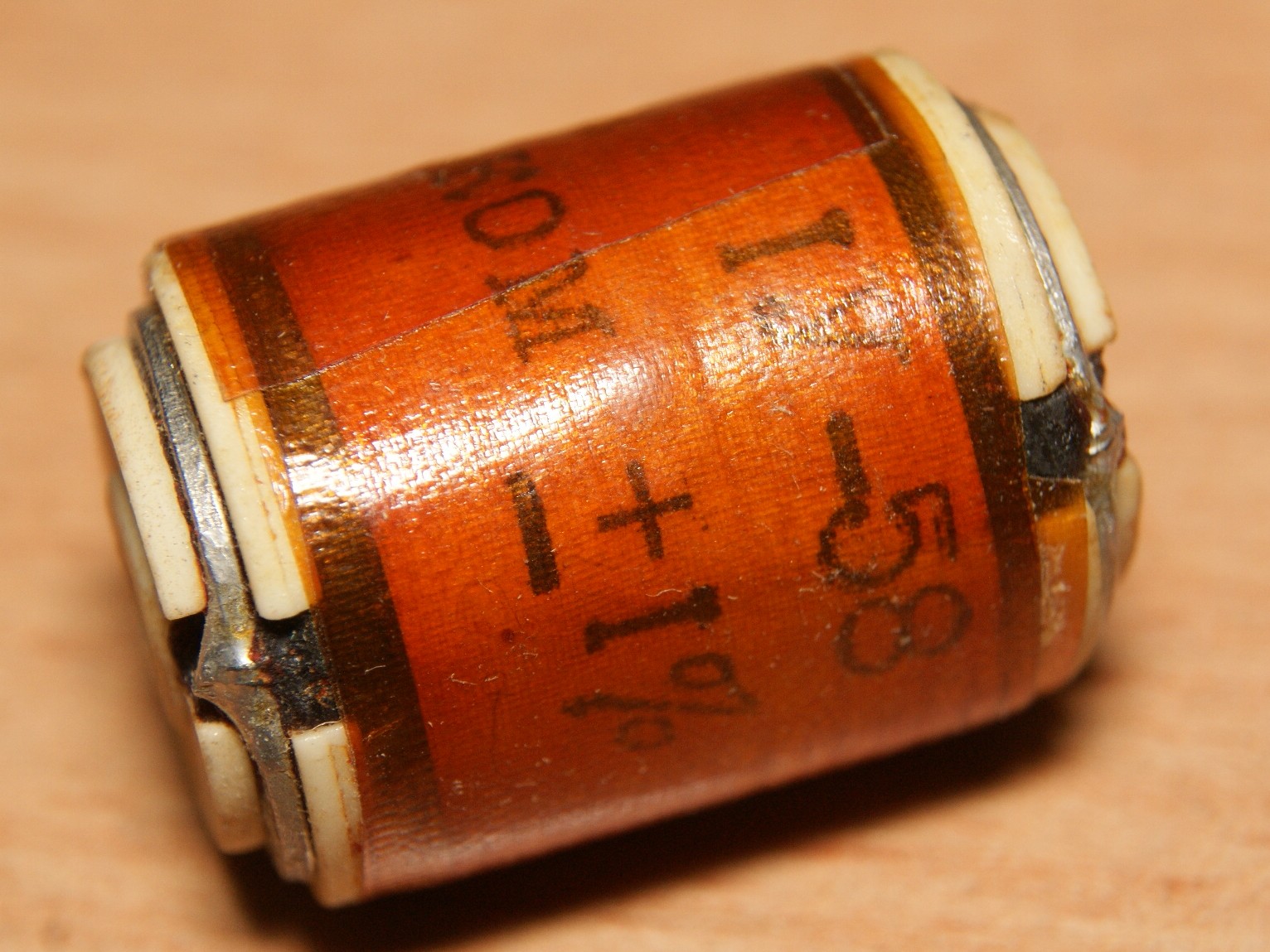

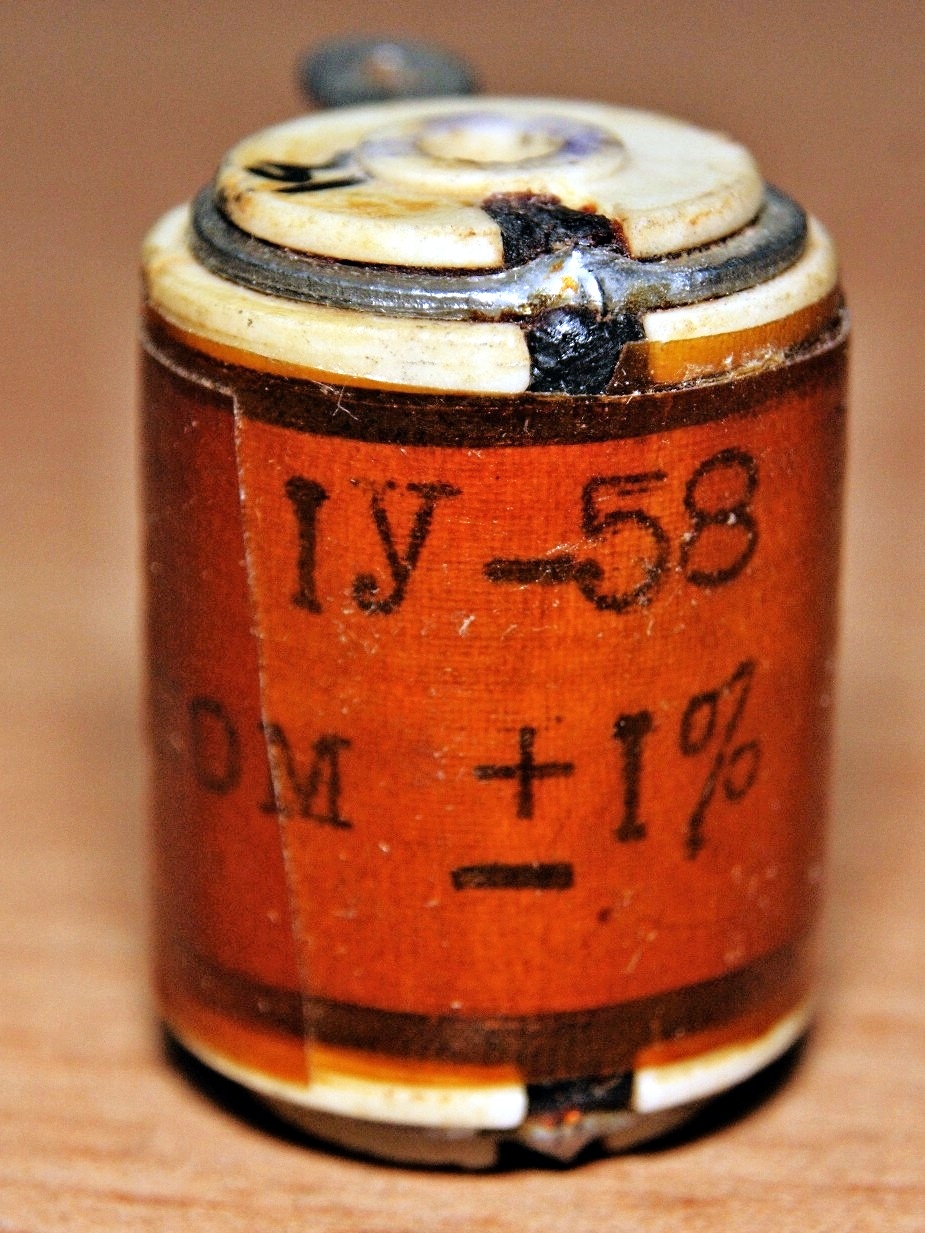

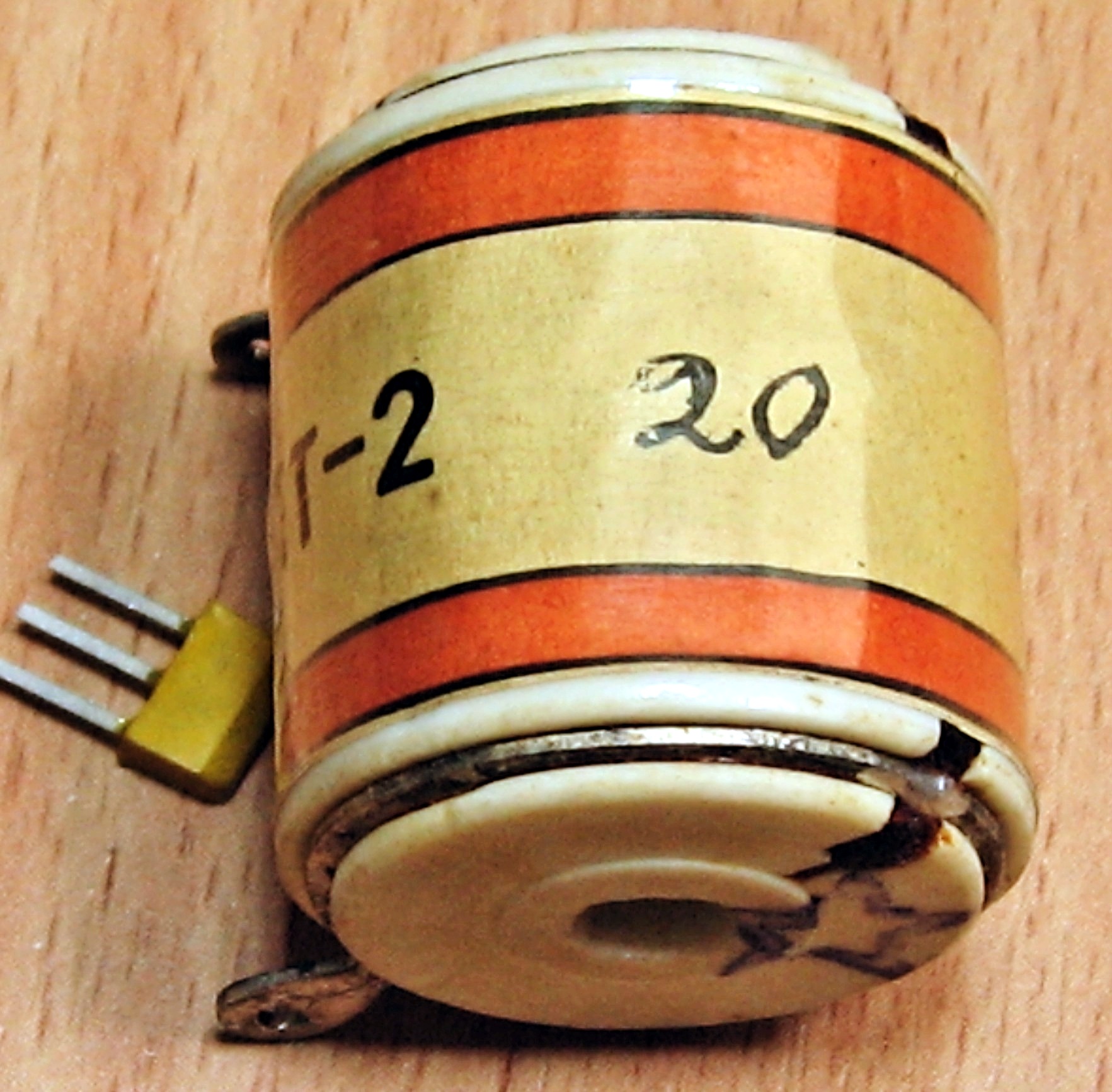

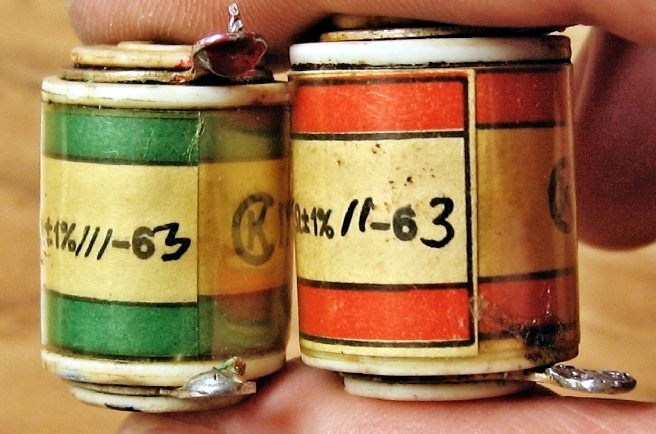

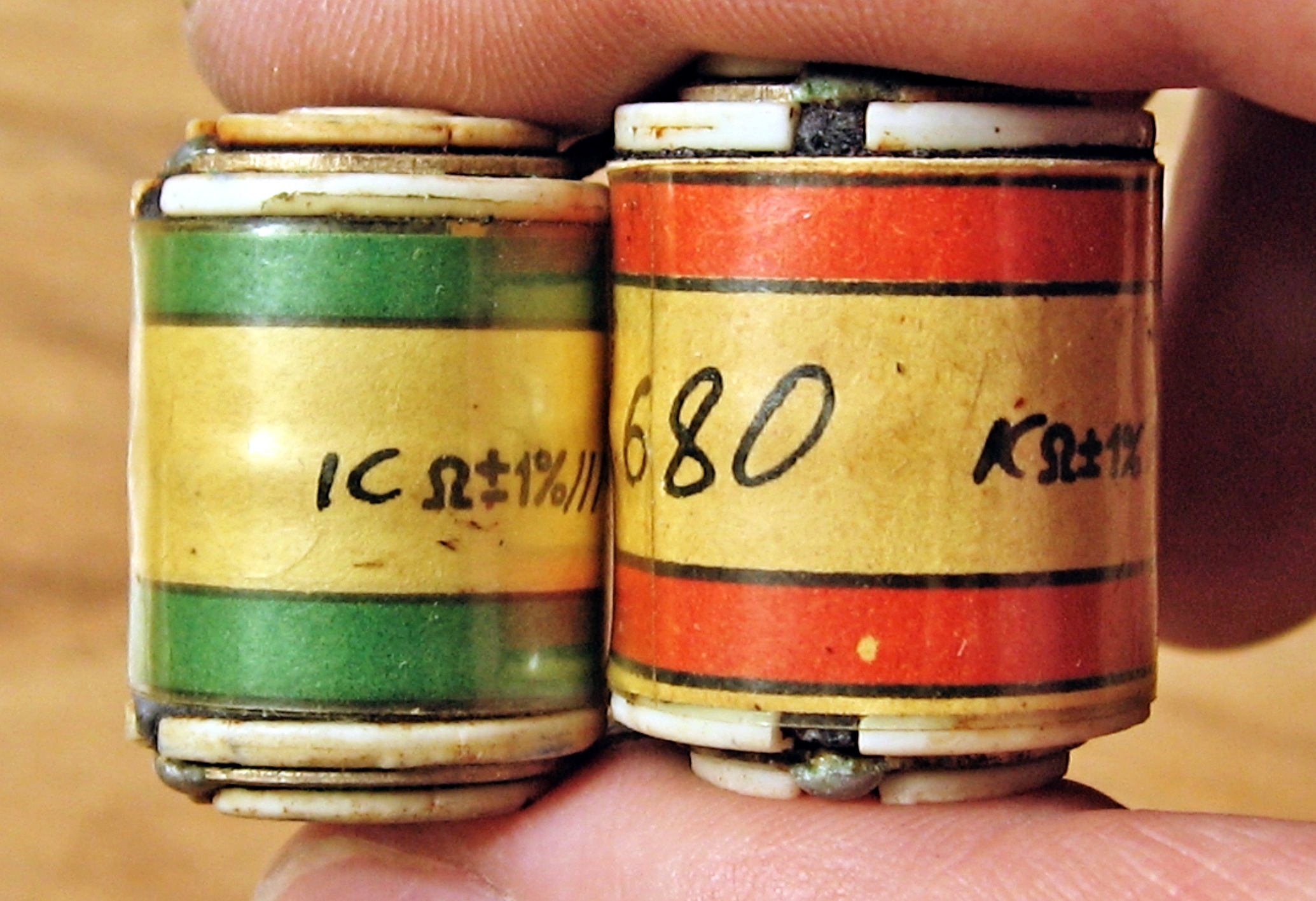

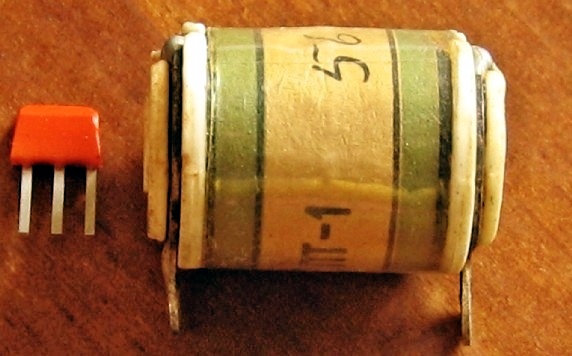

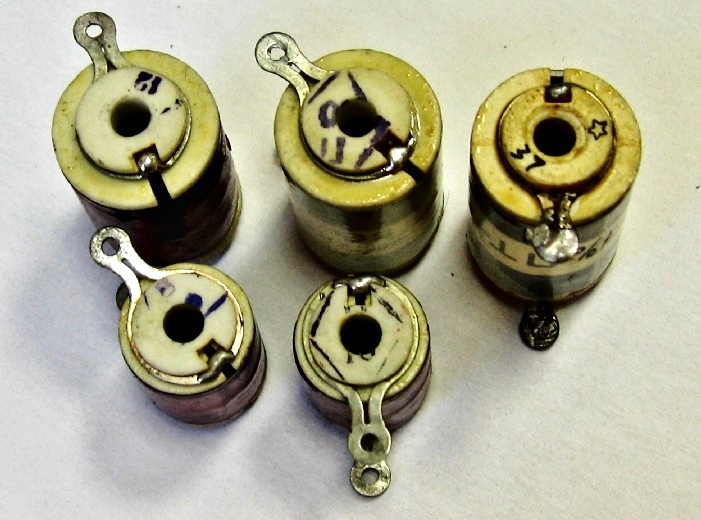

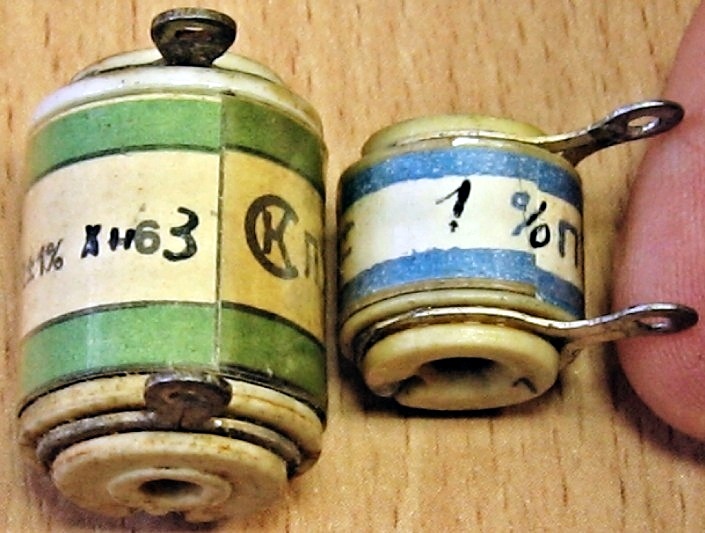

Как видно по следующему фото, резисторы одной мощности (ПТ-1 к примеру) могли сильно различаться размерами:


(фото с форума Портативное ретрорадио)

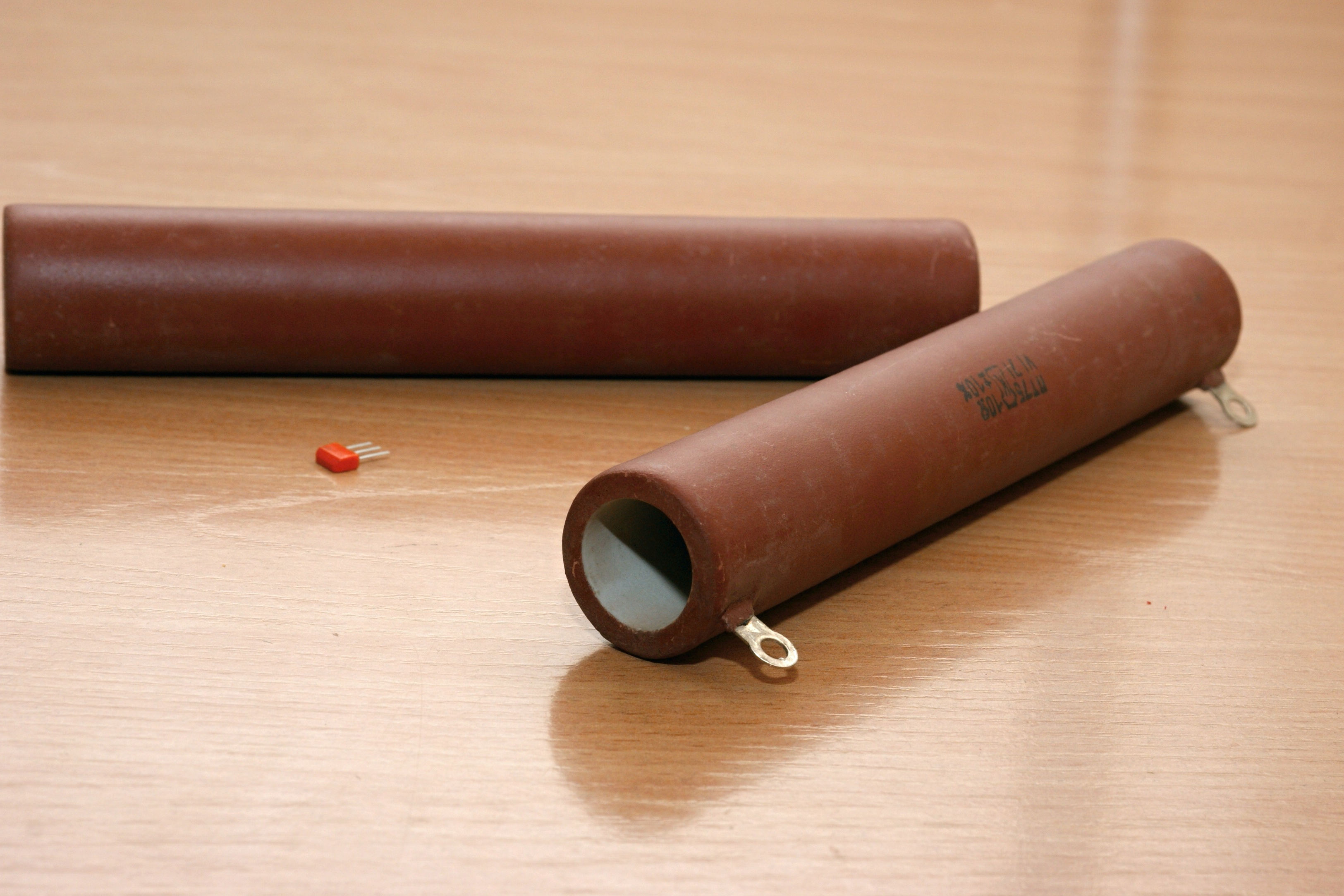

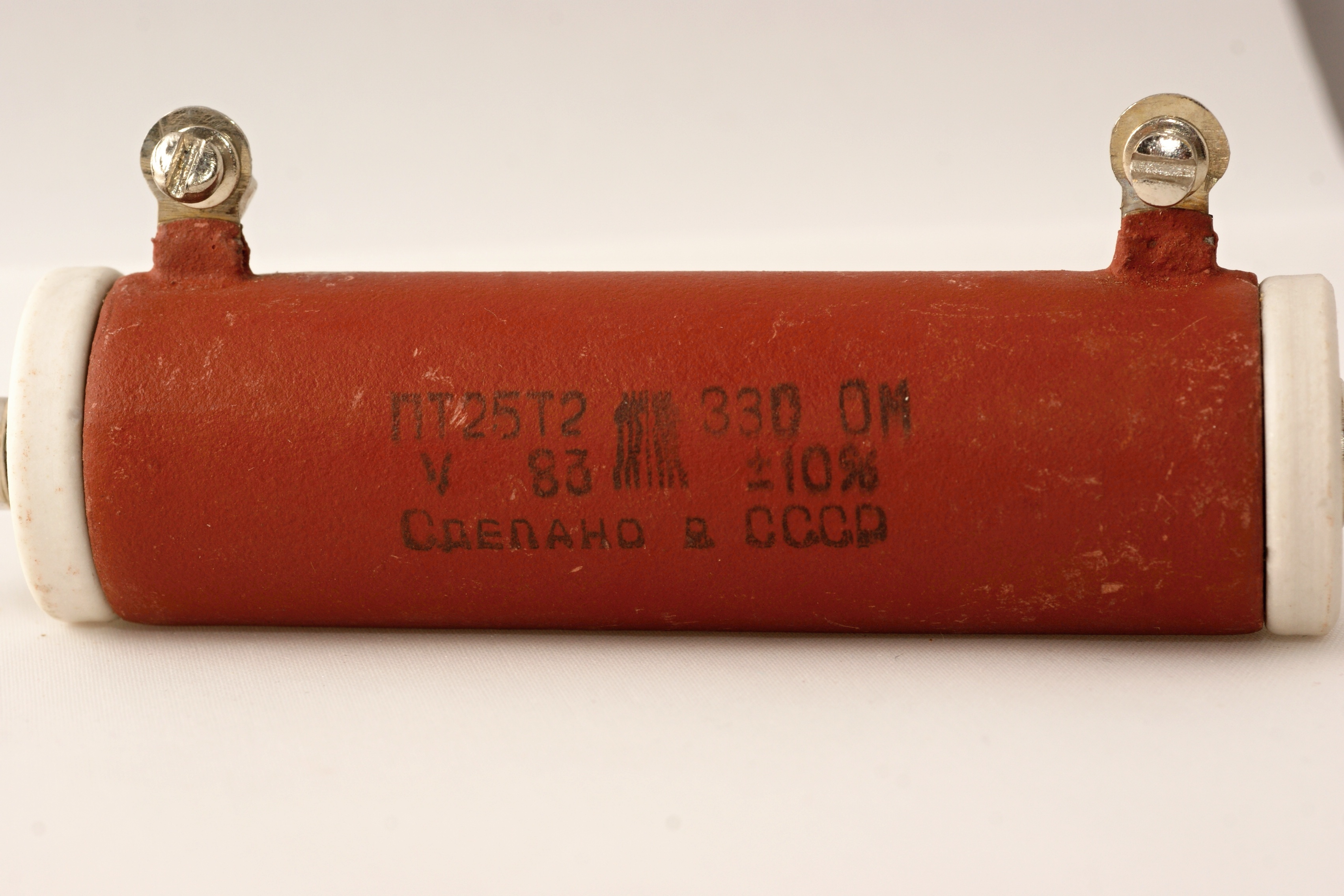

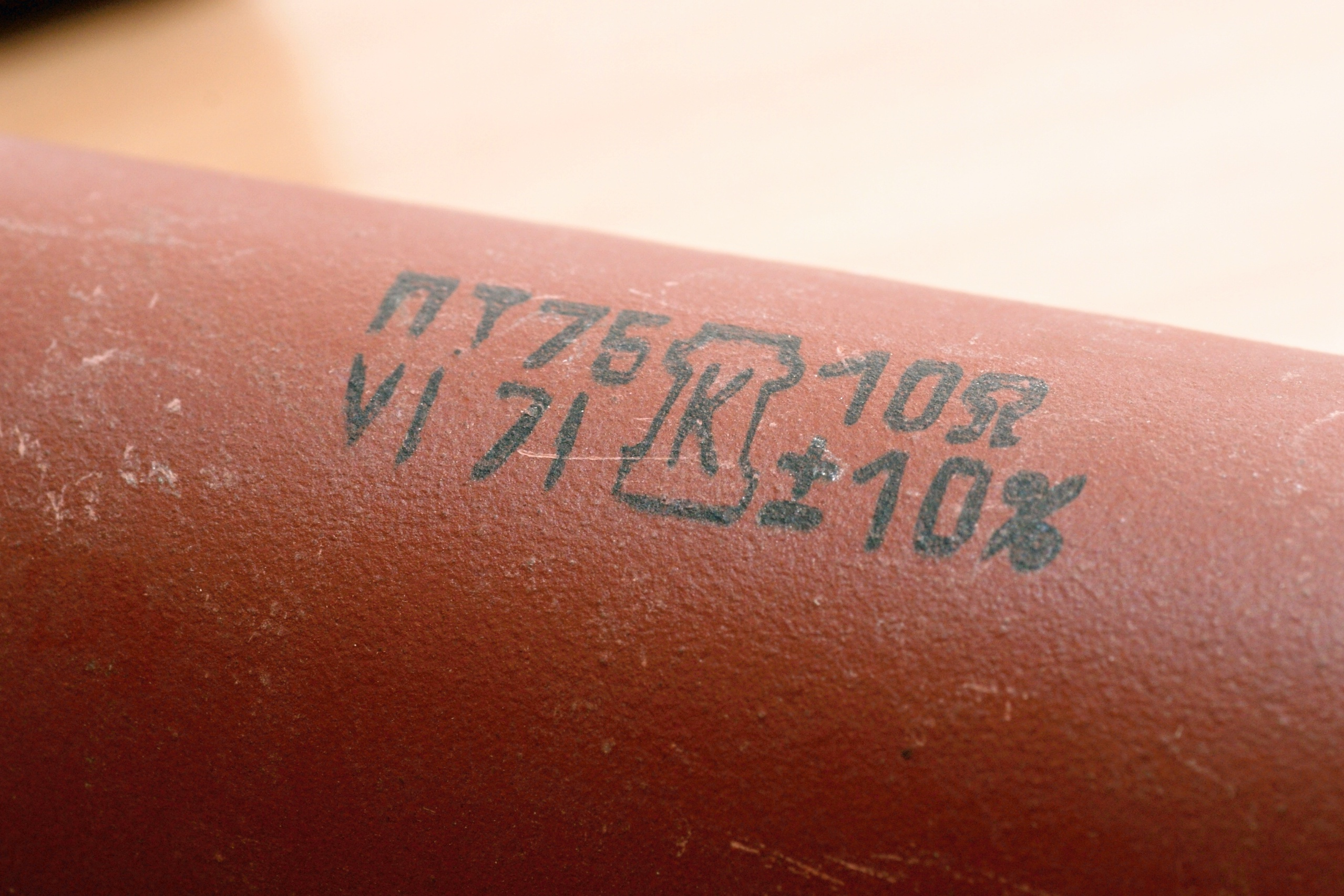

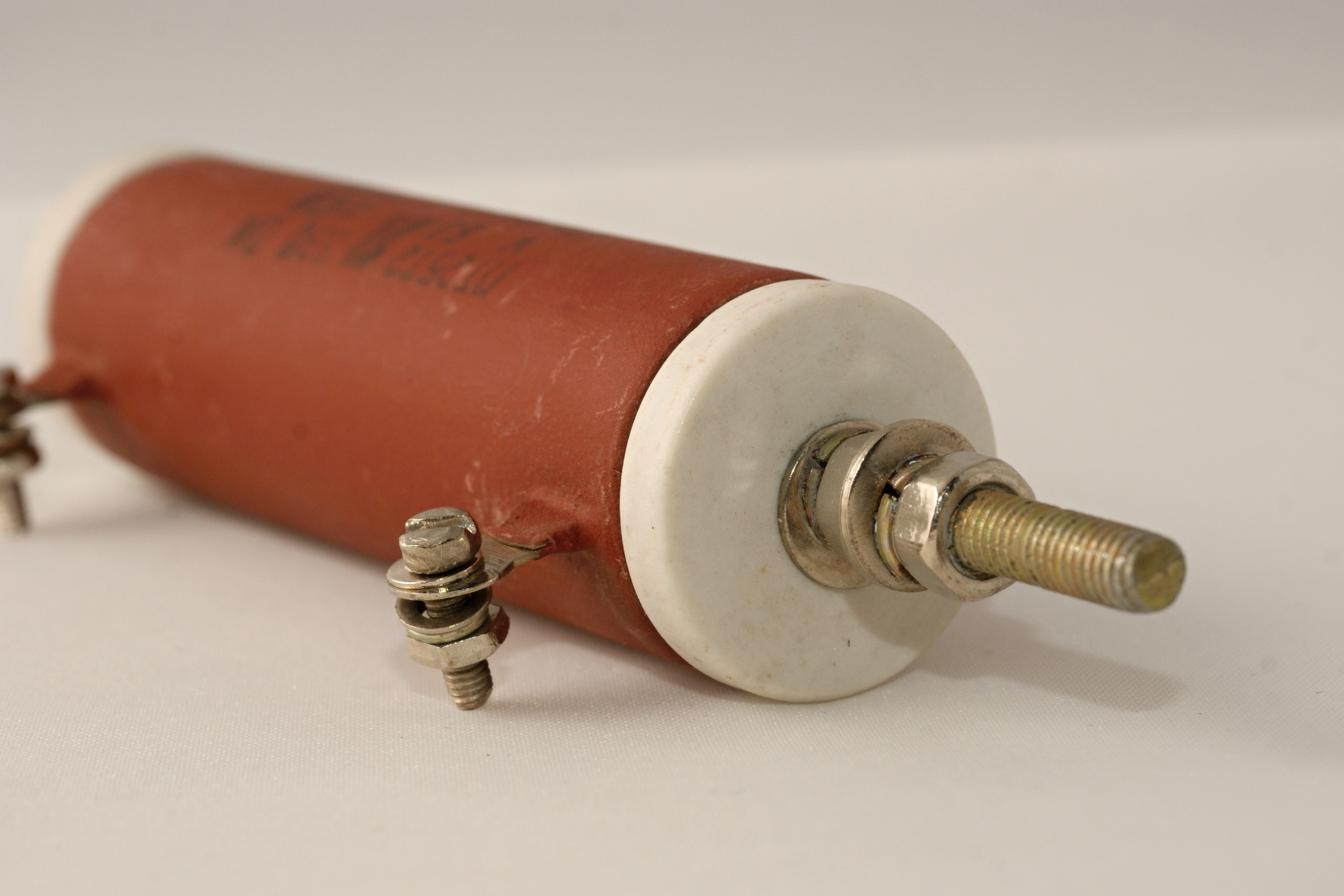

ПТ25Т2, ПТ75

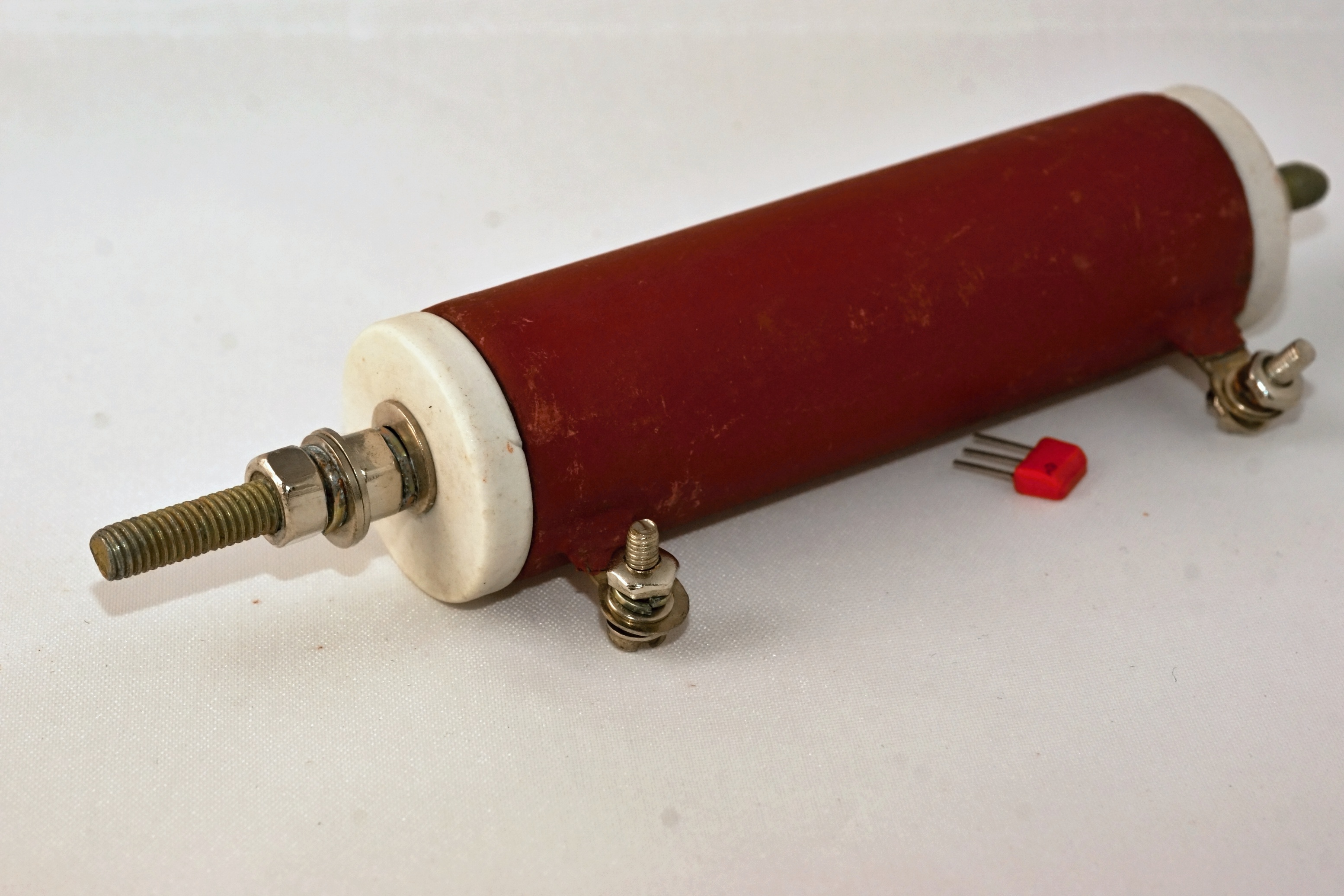

Я и не ожидал, что когда-либо увижу эти полумифические резисторы ПТ повышенной мощности. Однако же...

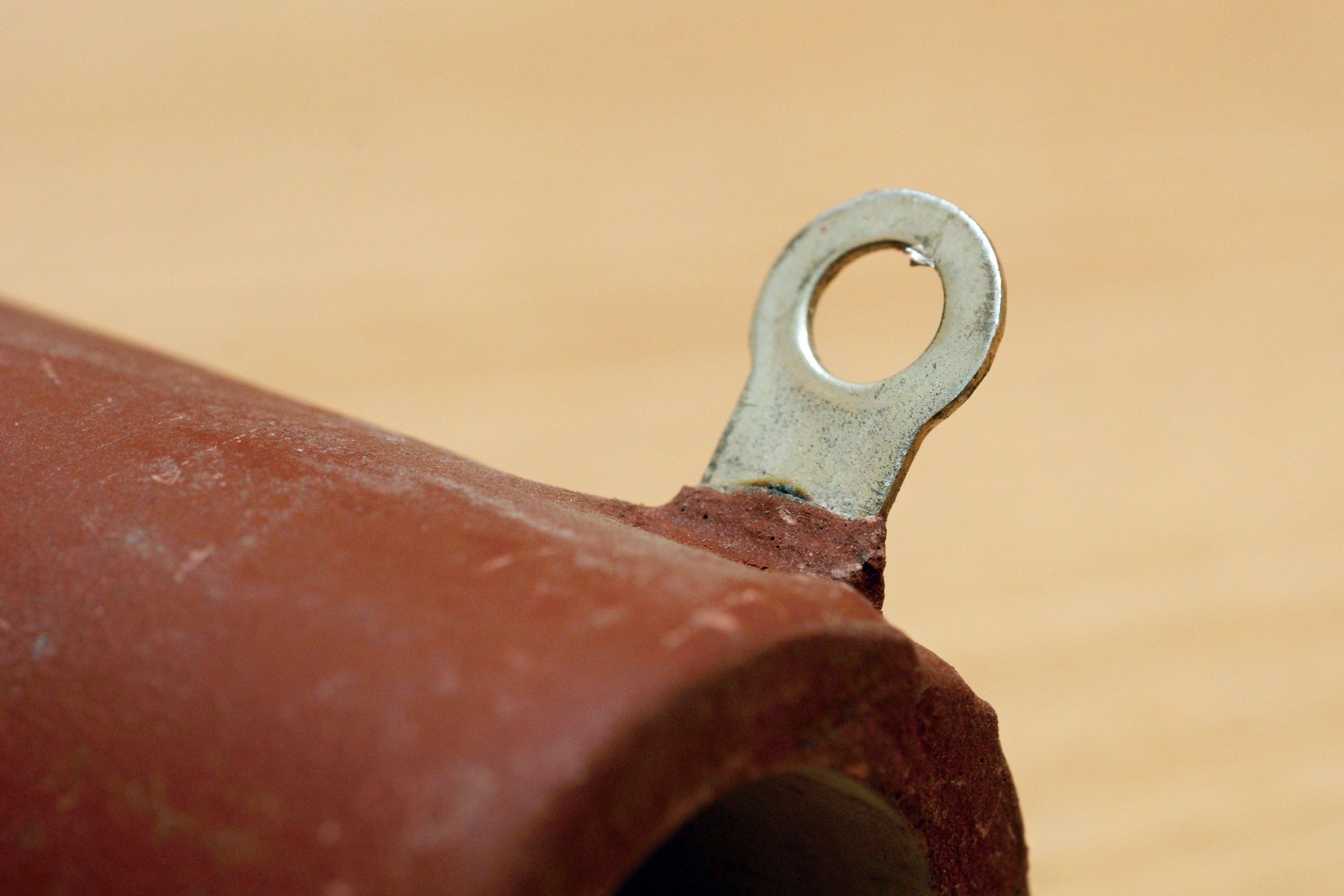

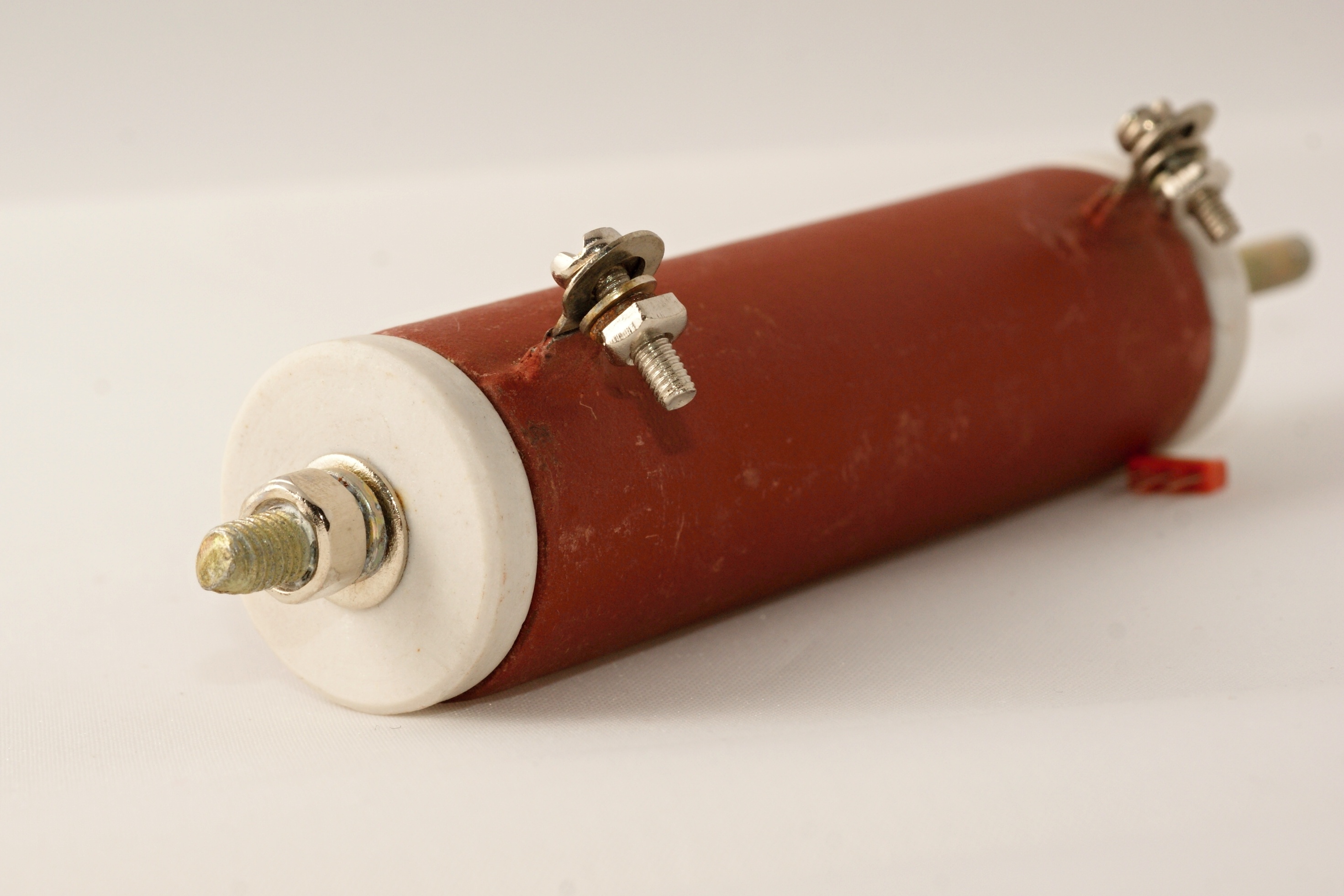

Помимо мощности и, соответственно ей, размеров, они отличаются от "классических" ПТ конструкцией выводов и крепления, и вообще производят впечатление более качественной конструкции. Возможно дополнительные элементы в названии (Т2) обозначают модернизированный вариант... а может это всего лишь климатическое исполнение по ГОСТ 15150-69.

Производитель непривычный для ПТ - это Камышловский завод "Урализолятор" (Свердловская область).

Надпись "Сделано в СССР" подразумевает, что резисторы предназначались на экспорт.

Источники:

1. Автоматизация производства и промышленная электроника. В 4 тт. Гл. ред. А.И. Берг и В.А. Трапезников. т. 3. М., "Современная энциклопедия", 1964 (Энциклопедия современной техники. Энциклопедии. Словари. Справочники). т. 3. Погрешность измерений-Телеизмерительная система частотная. 1964.
2. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
3. Справочник радиолюбителя. Р. М. Терещук, Р. М. Домбругов, Н. Д. Босый, С И. Ногин, В. П. Боровский, А. Б. Чаплинский. В двух частях. Изд. 6-е. "Техника", 1970
4. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
5. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
6. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
7. Справочник по элементам радиоэлектронных устройств. Под ред. В.Н. Дулина, М.С. Жука. М., "Энергия", 1977
8. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977
9. Волгов В.А. Детали и узлы радиоэлектронной аппаратуры. Изд. 2-е, перераб. и доп. М., "Энергия", 1977.
10. Измерительные преобразователи. Е.С. Полищук.- Киев: Вища школа. Головное изд-во, 1981.
