ПТЛ50

Тиристор. Название расшифровывается как (П) индекс предприятия-изготовителя (Подольский химико-металлургический завод) (Т)иристор (Л)авинный, максимальный ток 50 А, максимальное обратное напряжение 500 Вольт, падение напряжения в открытом состоянии 0,74 Вольт.

Это новое название тиристоров УПВКЛ-50.

Они предназначены для работы в регулируемых выпрямителях, преобразователях частоты и других устройствах, рассчитанных на ток частотой до 2000 Гц. Конструкция корпуса обеспечивает работу вентилей при значительных линейных вибрационных и ударных ускорениях.

Электрические параметры

Наибольший обратный ток и ток утечки - 5 мА
Тиристоры способны выдерживать перегрузку по току:
  - 125% номинальной нагрузки в течение 300 сек
  - 150% номинальной нагрузки в течение 30 сек
  - 200% номинальной нагрузки в течение 5 сек
Допустимая скорость нарастания прямого тока - не более 5 А/мкс
Отношение напряжения лавинного пробоя к номинальному значению рабочего напряжения 1,5
Время включения - не более 5 мкс
Время выключения - не более 20 мкс
При эксплуатации тиристоров на частоте свыше 1000 Гц следует снижать величину нагрузки по току и напряжению на 20% по отношению к номинальным значениям
Скорость охлаждающего воздуха при +40°С - 8 м/с
Установившееся тепловое сопротивление - не более 0,3 °С/Вт
Диапазон температур окружающей среды -60...+120°С
Максимально допустимая температура p-n структуры в условиях номинальных нагрузок +120°С
Относительная влажность при 40°С до 98%
Запрещается применять вентили в агрессивных средах, а так же в средах со значительной токопроводностью
Наибольшее допустимое ускорение при многократных ударах - 15 g
Наибольшее допустимое линейное ускорение - 25 g
Наибольшее допустимое ускорение при вибрации с частотой до 80 Гц - 15g
Тип охладителя - четырехлопастный медный, М-4Л

Нагрузочные характеристики

Зависимость тока нагрузки от угла проводимости

Основу тиристоров составляет кремниевая четырехслойная p-n-p-n структура, вмонтированная в герметичный металлический корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый теплоотвод при работе тиристора. На корпусе тиристора специальной краской обозначены: тип (номинальный ток), класс, прямое падение напряжения, заводской помер, год выпуска и направление тока.

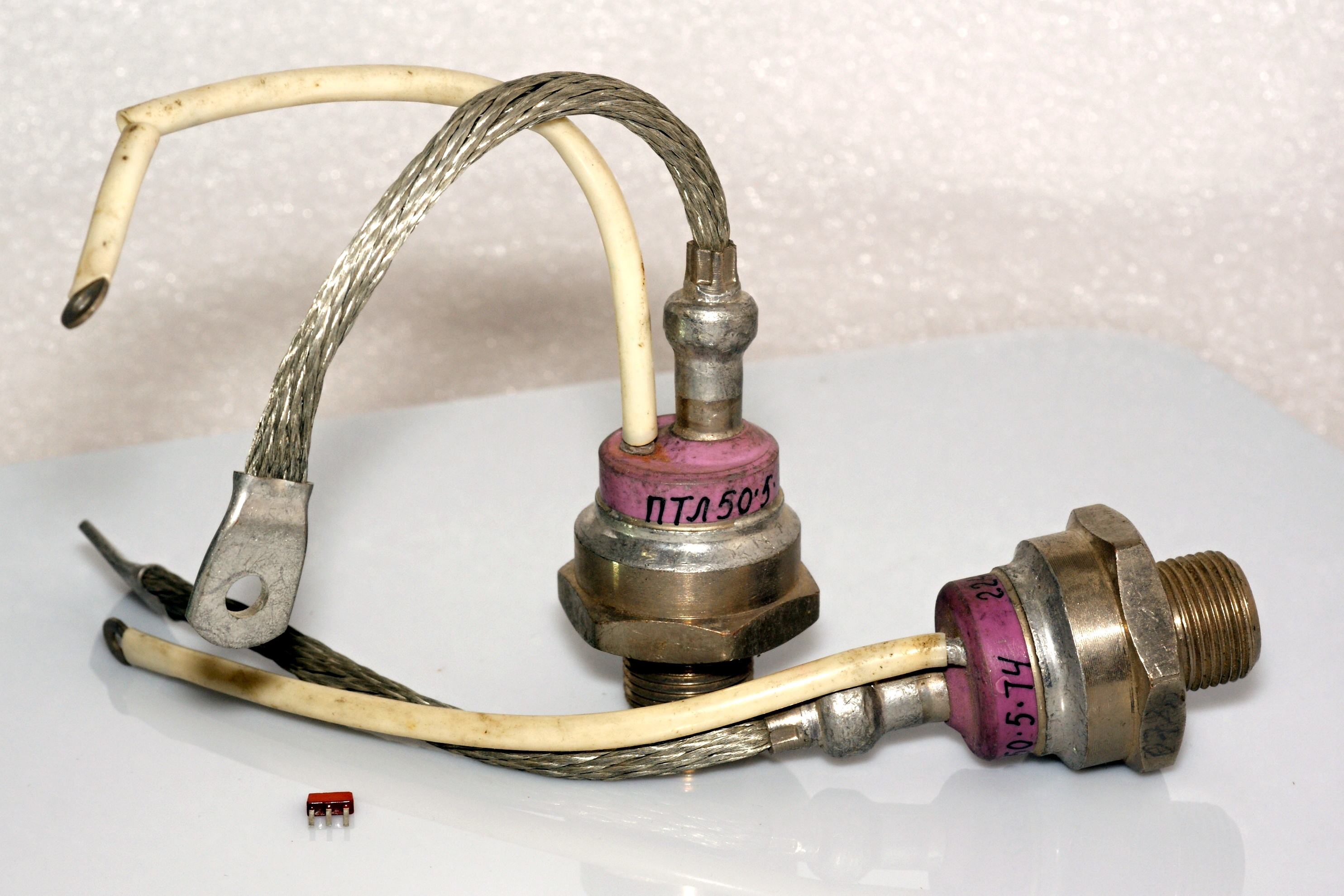

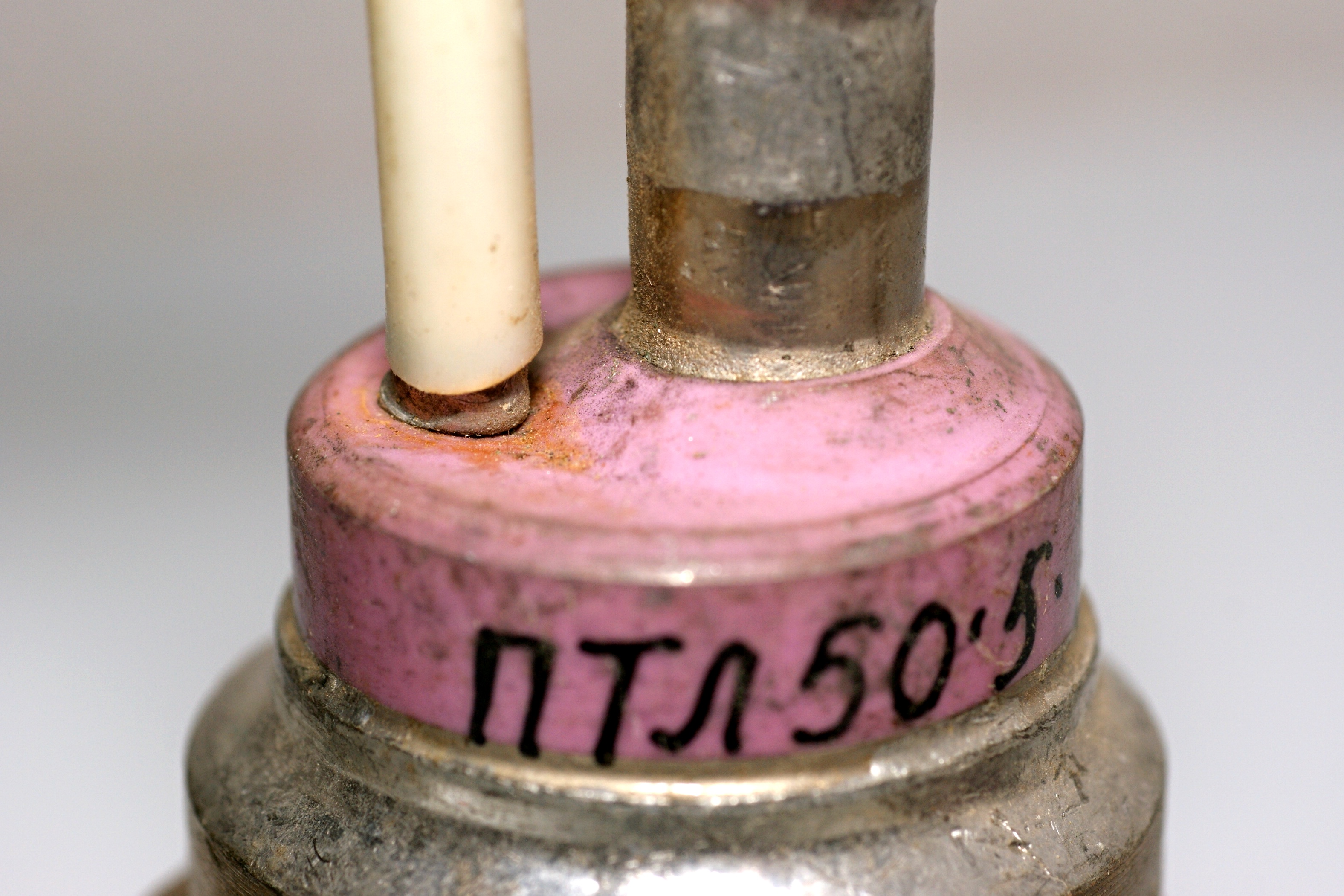

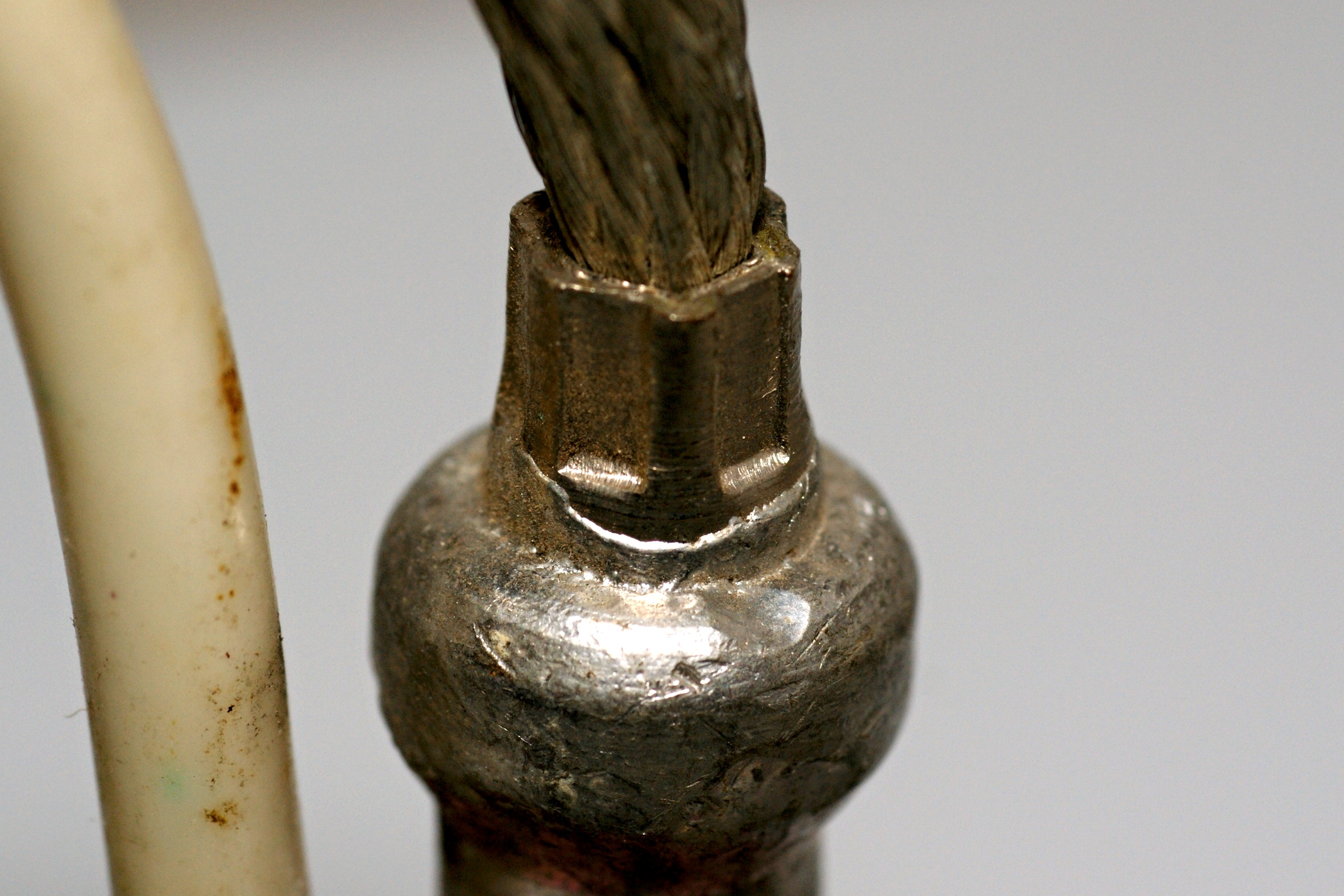

Анодом тиристора является медное основание, катодом — гибкий медный вывод с наконечником. Управляющий электрод выведен в сторону катода. Для обеспечения высокой коррозионной стойкости корпус вентиля и гибкий вывод никелируются или покрываются серебром.

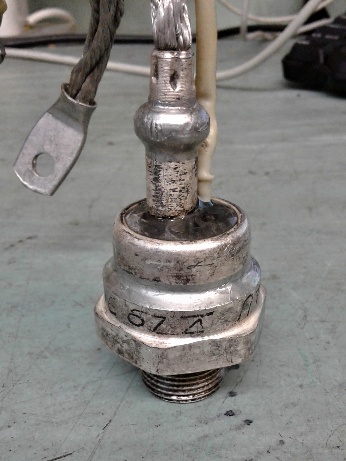

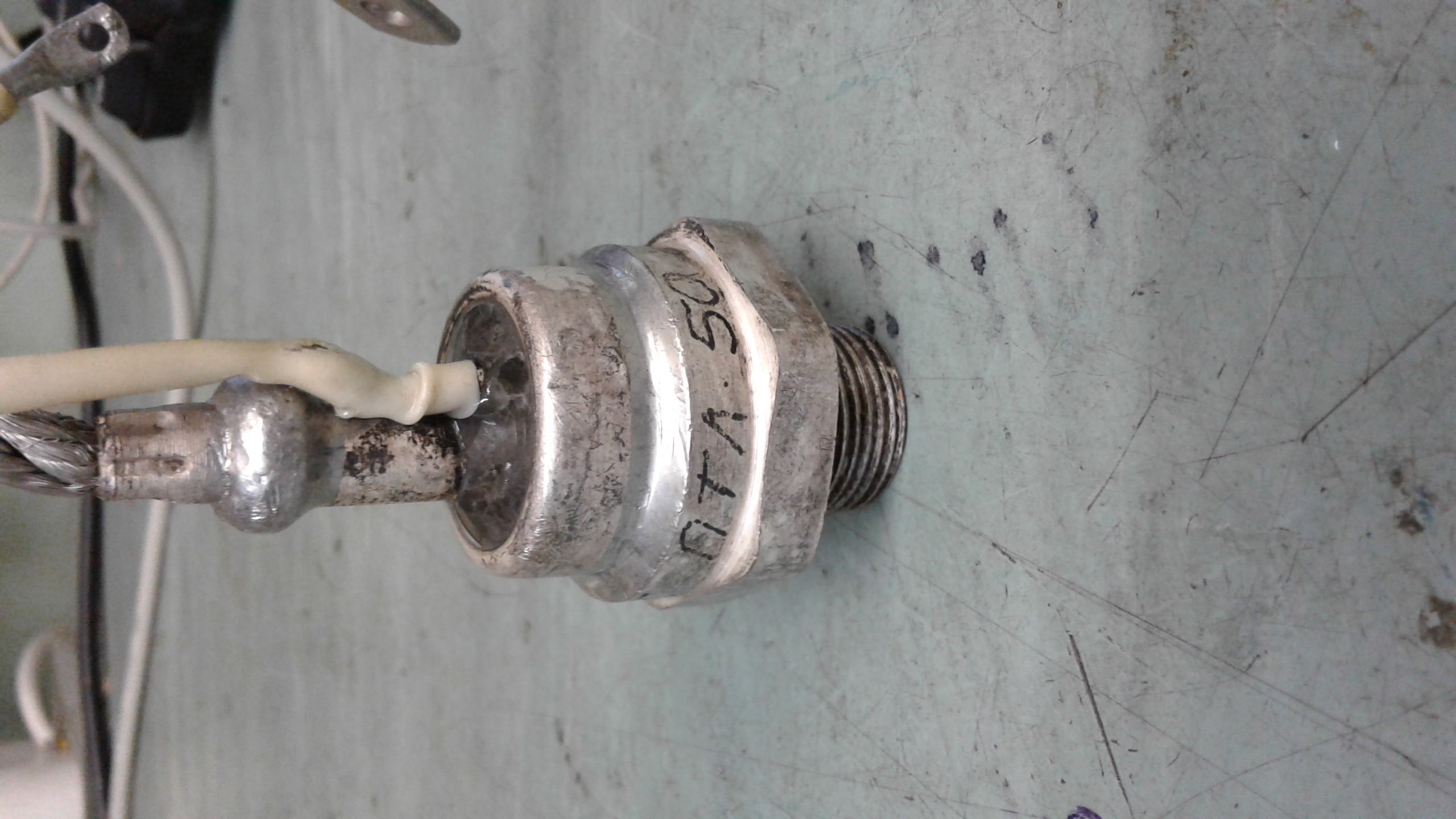

(фото от Vorykhalov I.V.)

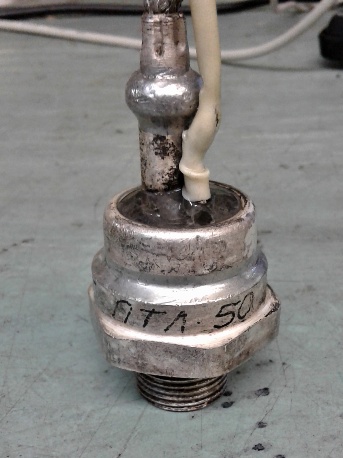

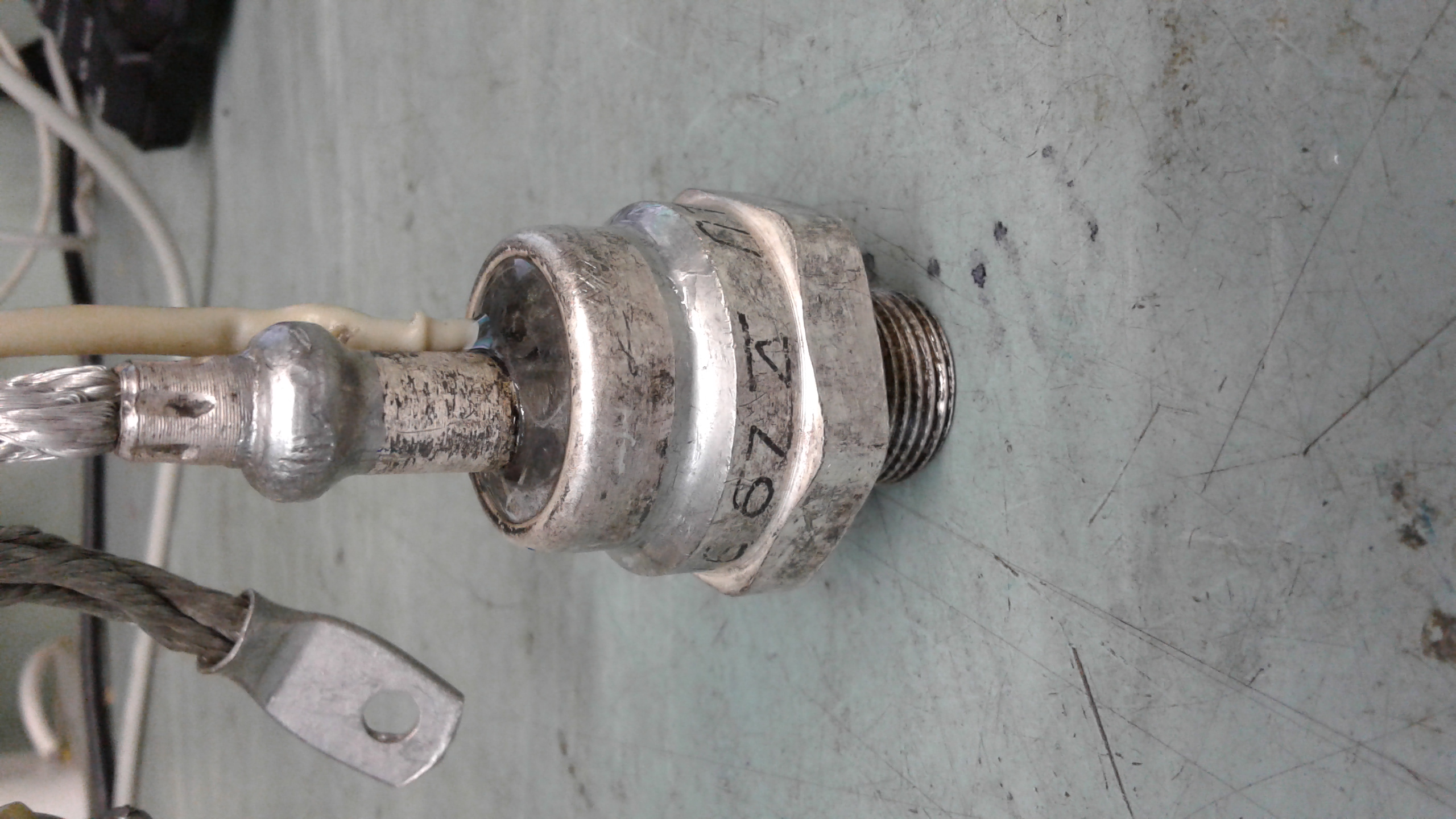

(фото от Vorykhalov I.V.)

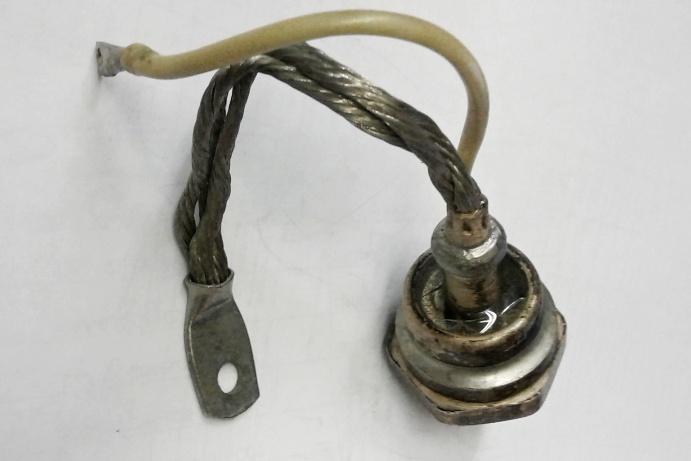

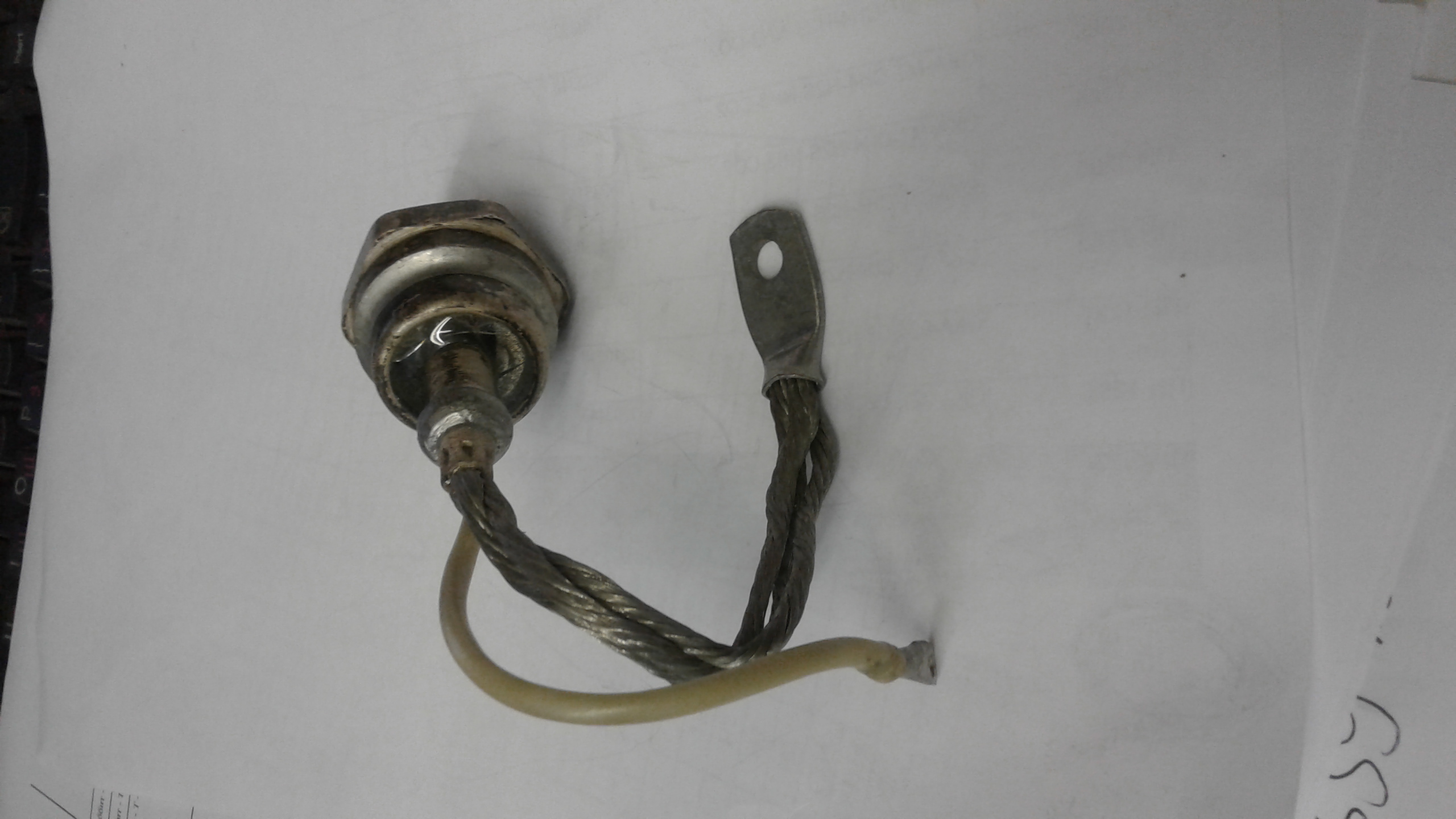

(фото от Vorykhalov I.V.)

Источники:

1. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
2. Тиристорные преобразователи высокой частоты. Л., "Энергия", 1973.
3. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
