ПТН

(П)роволочные (Т)очные (Н)ихромовые.

Провода из нихрома (НХ-1, НХ-2) использовали для резисторов общего применения, предназначенных для работы при больших тепловых нагрузках, к ТКС и термоЭДС которых не предъявляется высоких требований. Основным достоинством таких проводов является высокое электросопротивление, приходящееся на единицу длины.

Провод намотан на каркас из прессматериала АГ-4.

Резисторы имеют защитное покрытие на основе эпоксидной смолы ЭД-6.

Производитель - Псковский завод радиодеталей (ныне "Плескава").

Электрические параметры

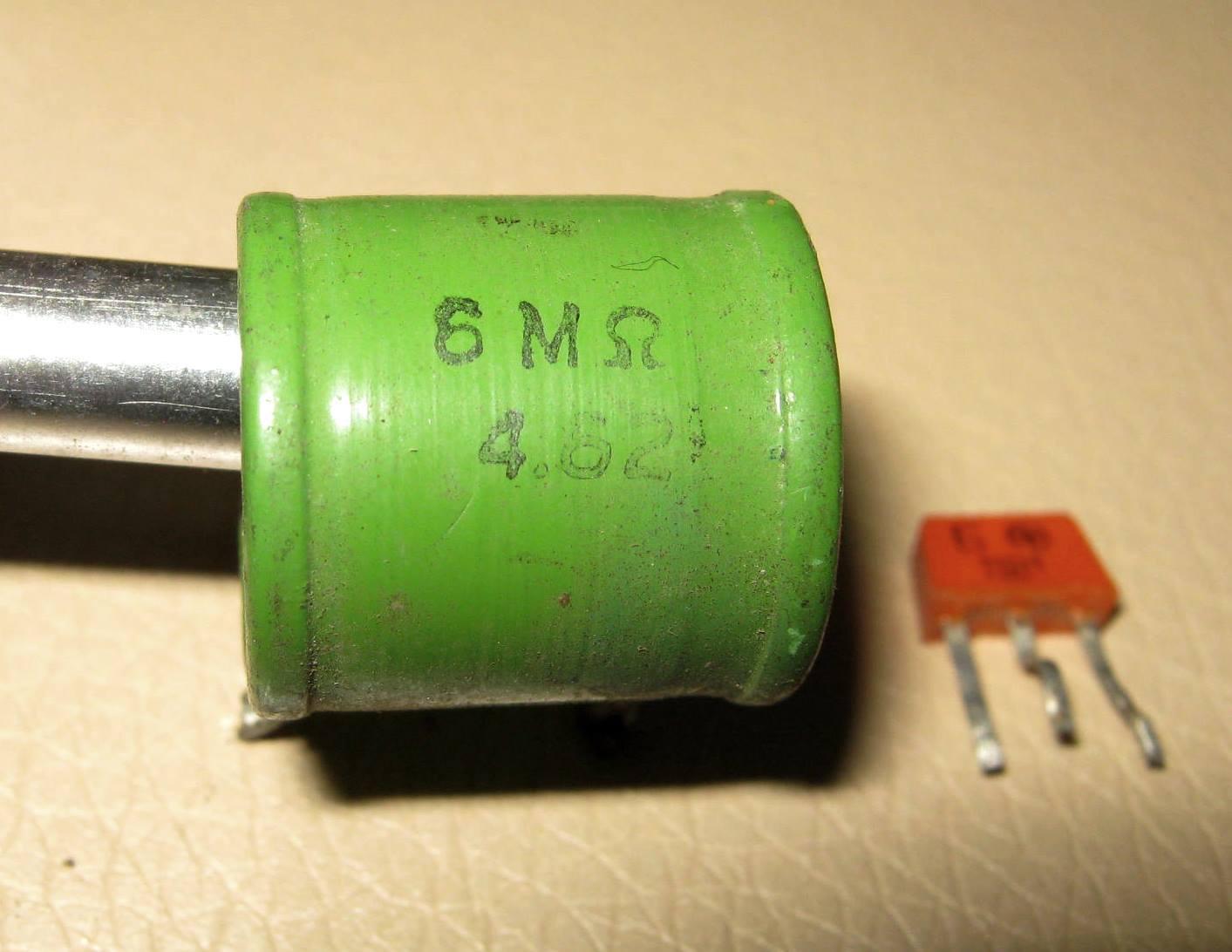

Диапазон выпускаемых номиналов - 1 Ом ... 1 МОм; это согласно справочников, а есть экземпляр и на 6 МОм
Максимально допустимая рассеиваемая мощность - 0,5; 1 (также есть вариант 1а) и 2 Вт
Допускаемое отклонение от номинального сопротивления +0,25% +0,5% +1%
Рабочее напряжение 400 В
Температурный коэффициент сопротивления не более +2х10-4 1/°

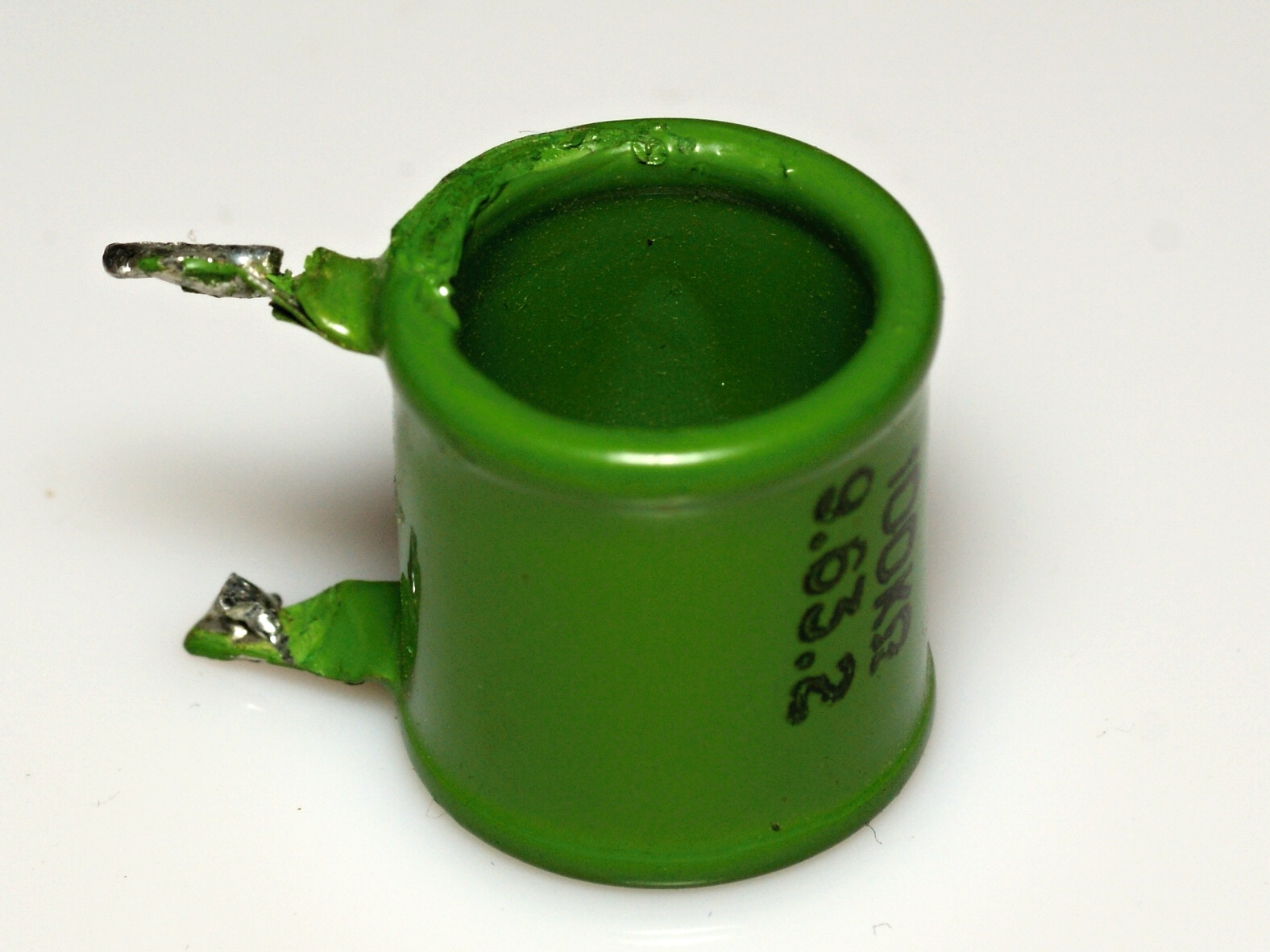

(фото с форума "Портативное ретрорадио")

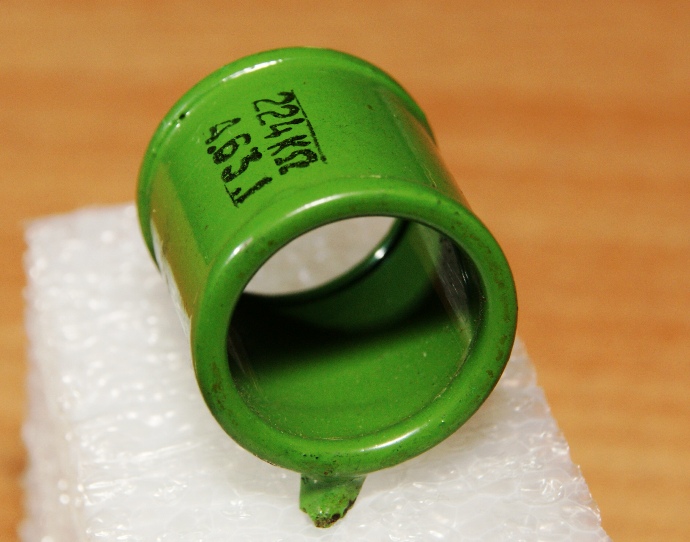

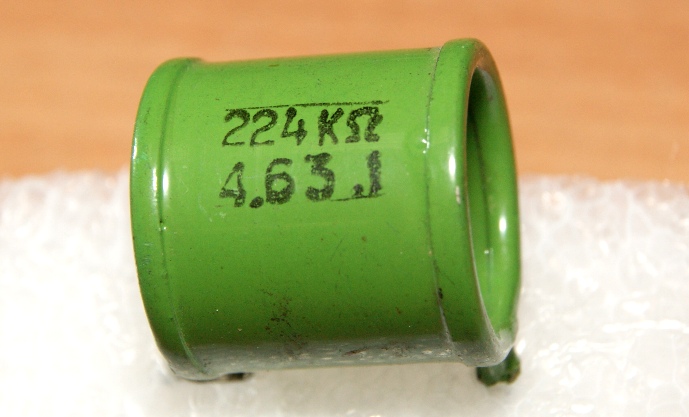

(фото с форума "Портативное ретрорадио")

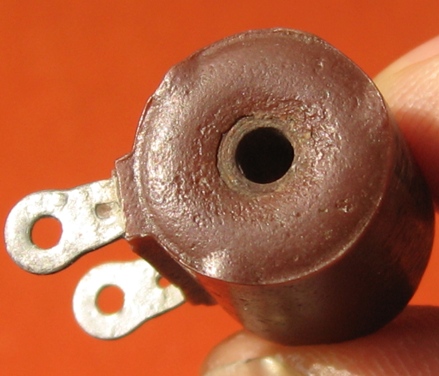

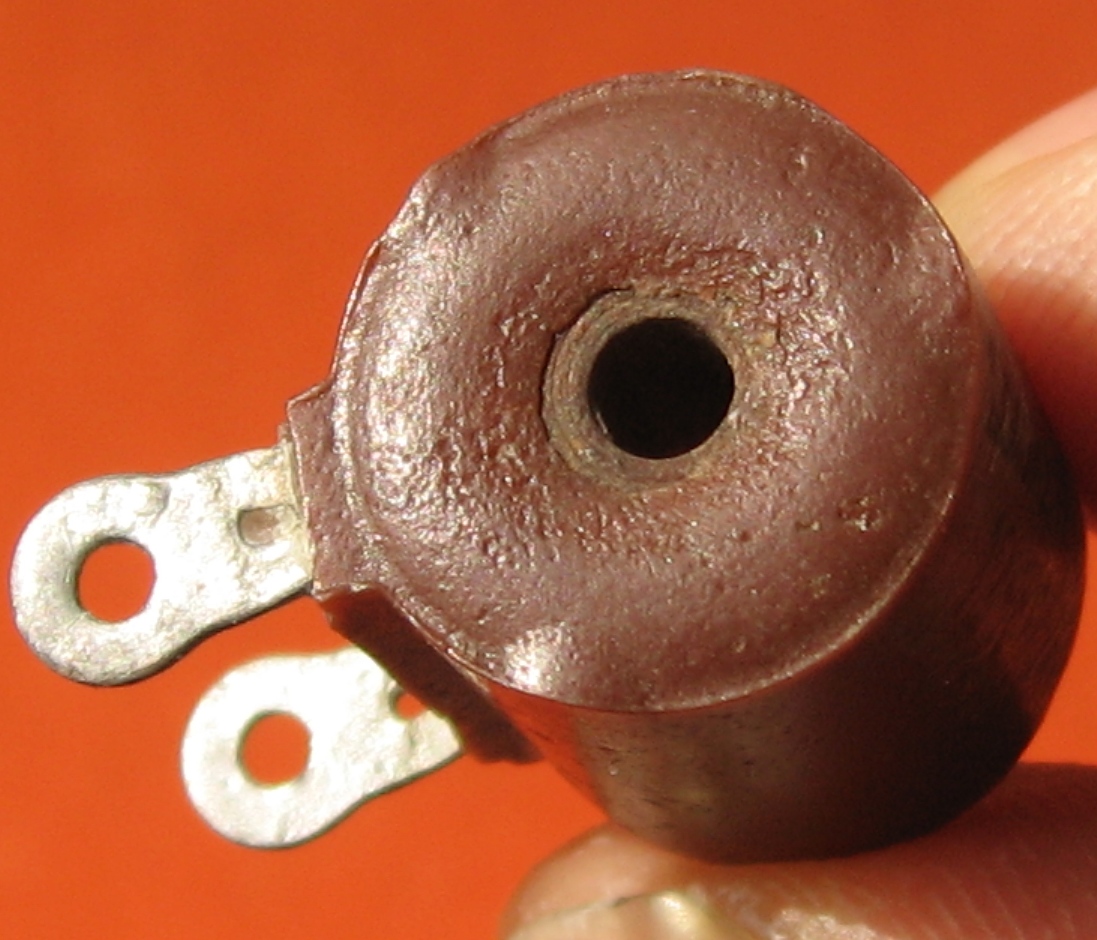

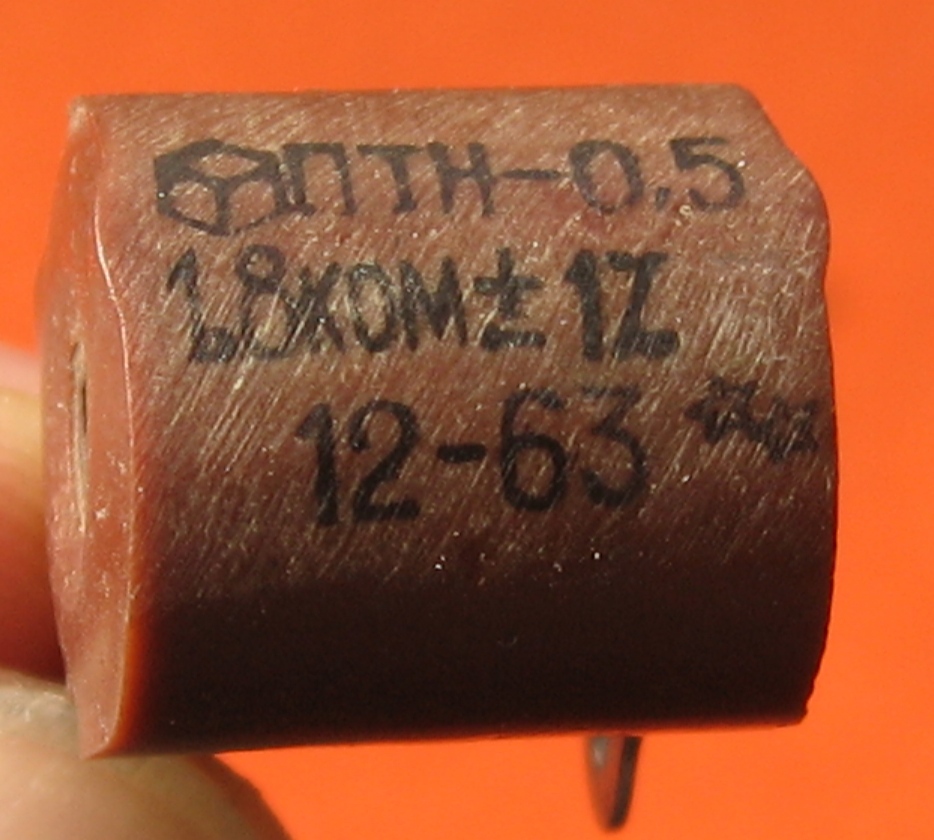

(фото с Форума радиодеталей)

Источники:

1. Верхопятницкий П.Д. Электрические элементы судовых радиоэлектронных и вычислительных устройств. Л.: Судостроение, 1967.
2. Гусев В. П. Производство радиоаппаратуры. Учебник для бригадного и индивидуального обучения рабочих на производстве. Издание 2-е, переработанное и дополненное., М.: «Высшая школа», 1967.
3. Рогинский И.Ю. Детали миниатюрной радиоаппаратуры. "Энергия", Л., 1970 (Массовая радиобиблиотека, вып. 748)
4. Яманов С.А. Химия и радиоматериалы. Учебник для радиотехнических специальностей вузов. М., "Высшая школа", 1970.
5. Мартюшов К.И., Зайцев Ю.В. Технология производства резисторов. Учебн. пособие для специальности "Полупроводники и диэлектрики", М., "Высш. школа", 1972
6. Радиодетали, радиокомпоненты и их расчет. Под ред. А.В. Коваля. М., "Сов. радио", 1977.
