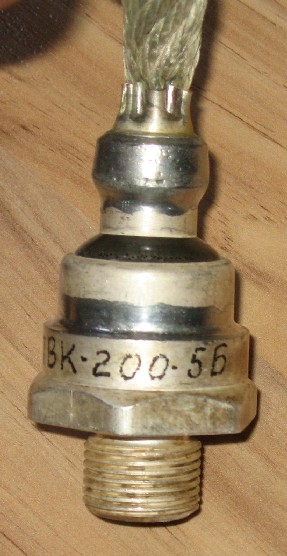

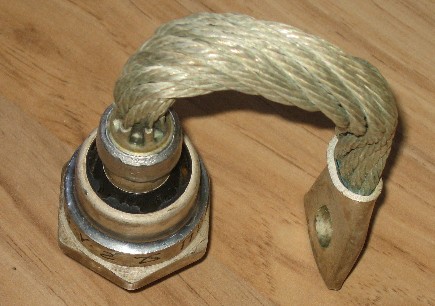

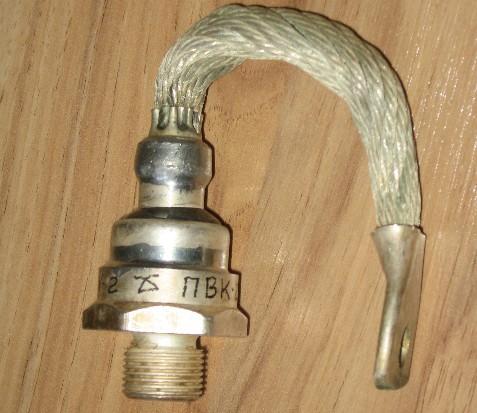

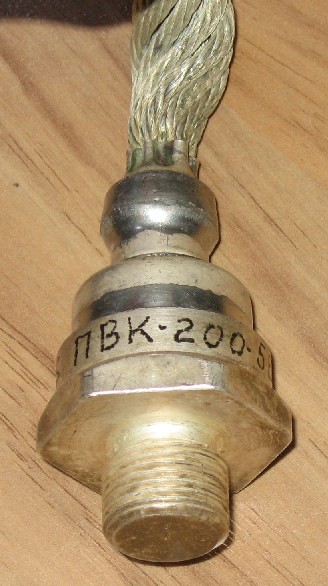

ПВК-200-5Б

Название расшифровывается как (П) индекс предприятия-изготовителя (Подольский?) (В)ентиль (К)ремниевый, максимальный ток 200 А, максимальное обратное напряжение 500 Вольт, группа величины падения напряжения в прямом направлении при номинальном значении тока "Б" (аналогично тиристорам ВКУ, т.е. 0,53...0,65 В).

Вентили ПВК могут использоваться для выпрямления переменного тока частотой от 50 до 2000 Гц.

Вентили устойчиво работают при температуре окружающего воздуха от —60 до +65° С.

Выпрямительный кремниевый элемент заключен в металлический герметичный корпус, изолирующий его от воздействия внешней среды. Корпус вентиля и верхний вывод посеребрены для обеспечения их высокой коррозийной стойкости.

Перегрузочная способность вентилей по току характеризуется следующими данными:

125% номинального значения в течение 5 мин;
200% номинального значения в течение 5 сек.

Среднее значение обратного тока не должно превышать 0,04% номинального прямого тока при обратном напряжении соответствующего класса и температуре электронно-дырочного перехода +140° С.

При эксплуатации кремниевых вентилей с воздушными или водяными охладителями необходимо следить, чтобы температура корпуса вентиля не превышала 100° С. Рекомендуемая площадь радиатора для воздушного охлаждения при скорости обдува 6—8 м/сек составляет 1000 см2.

Вентили ПВК-200 одной группы допускают параллельное соединение, а вентили одного класса при соответствующем шунтировании могут быть соединены последовательно.

Производитель - Подольский химико-металлургический завод.

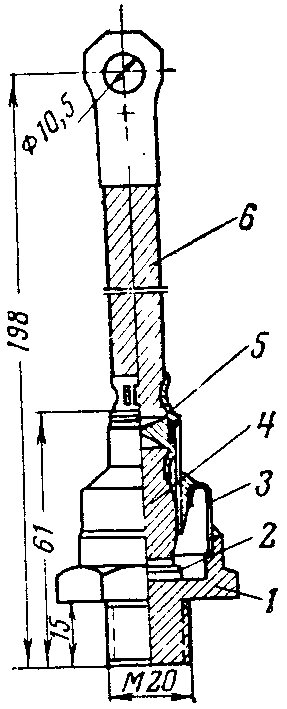

1 — корпус; 2 — кристалл; 3 — крышка; 4 — вывод внутренний; 5 — втулка; 6 — вывод внешний

Источники:

1. О.А. Кузнецов, Я.И.Стиоп. Полупроводниковые выпрямители. - М.-Л., изд-во "Энергия", 1966.
