ПВК-50

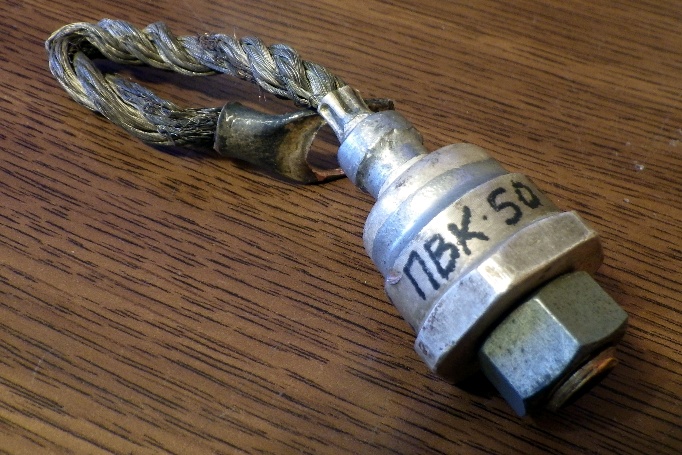

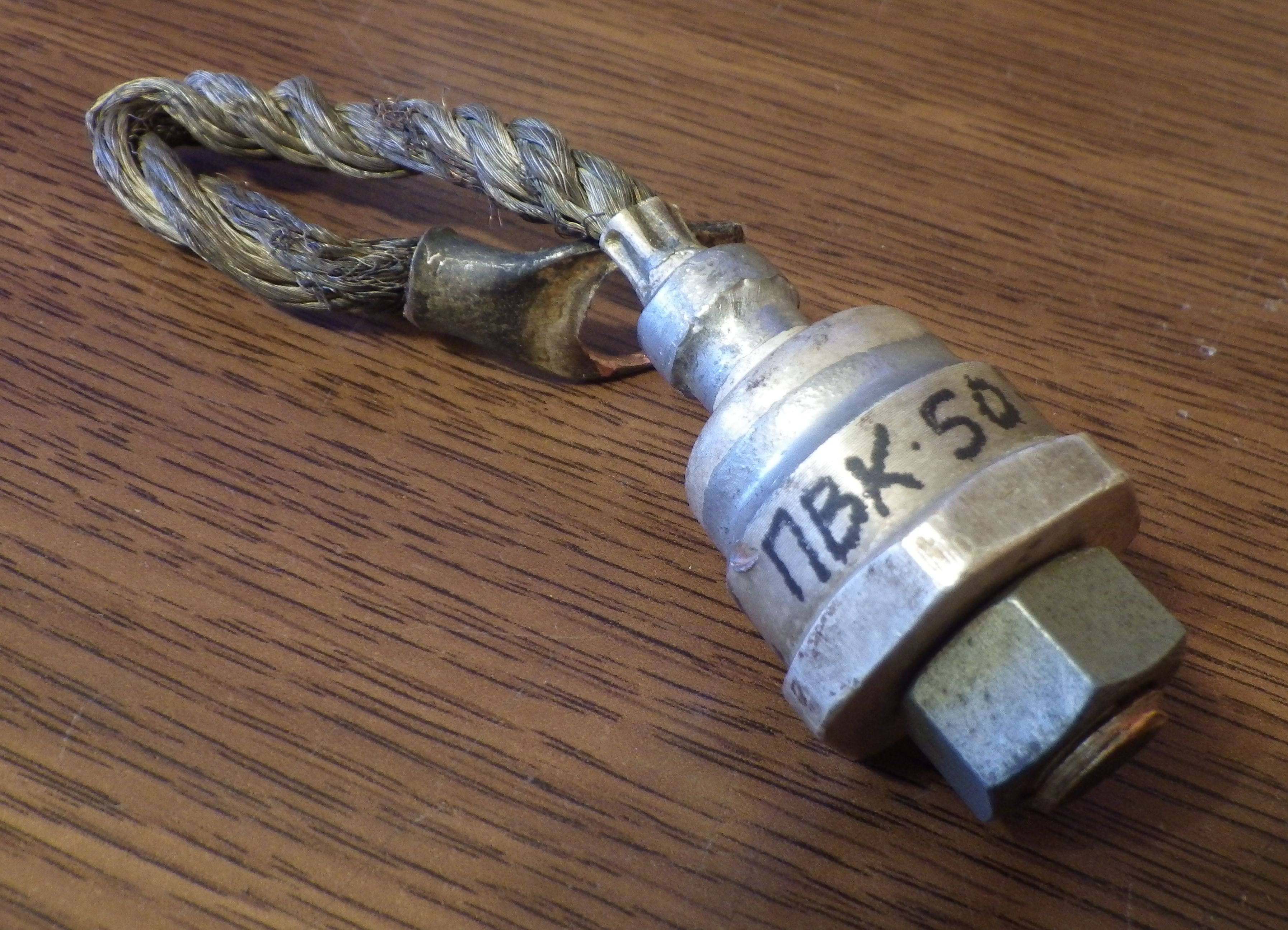

(фото Алексея Катаманова)

Название расшифровывается как (П) индекс предприятия-изготовителя (Подольский?) (В)ентиль (К)ремниевый, максимальный ток 50 А.

Производитель - Подольский химико-металлургический завод.

Вентили ПВК могут использоваться для выпрямления переменного тока частотой от 50 до 2000 Гц.

Выпрямительный кремниевый элемент заключен в металлический герметичный корпус, изолирующий его от воздействия внешней среды. Корпус вентиля и верхний вывод посеребрены для обеспечения их высокой коррозийной стойкости.

Перегрузочная способность вентилей по току характеризуется следующими данными:

125% номинального значения в течение 5 мин;
200% номинального значения в течение 5 сек.

Среднее значение обратного тока не должно превышать 0,04% номинального прямого тока при обратном напряжении соответствующего класса и температуре электронно-дырочного перехода +140° С.

При эксплуатации кремниевых вентилей с воздушными или водяными охладителями необходимо следить, чтобы температура корпуса вентиля не превышала 100° С. Рекомендуемая площадь радиатора для воздушного охлаждения при скорости обдува 6—8 м/сек составляет 400 см².

Вентили ПВК-50 одной группы допускают параллельное соединение, а вентили одного класса при соответствующем шунтировании могут быть соединены последовательно.

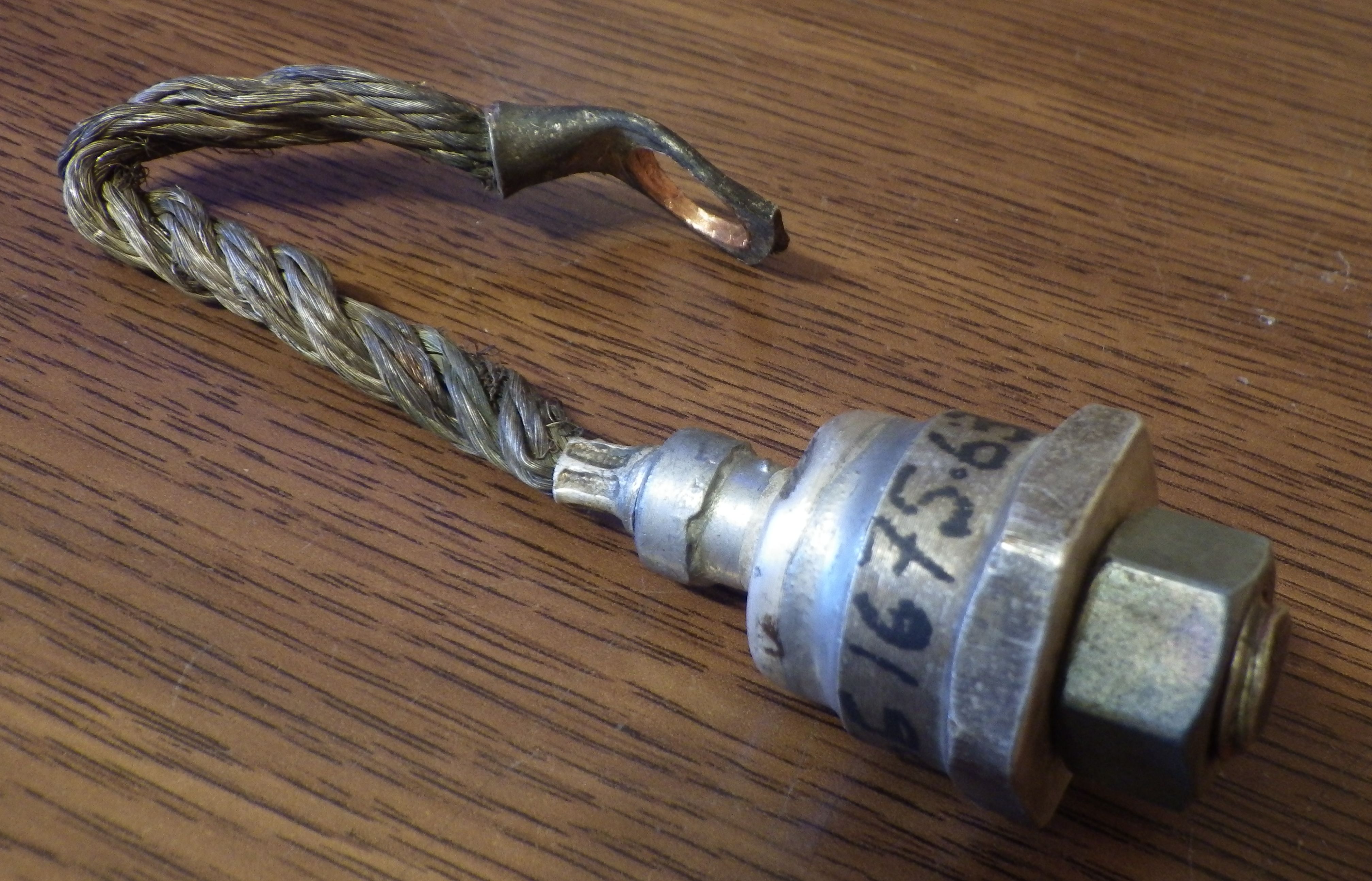

(фото Алексея Катаманова)

Источники:

1. О.А. Кузнецов, Я.И. Стиоп. Полупроводниковые выпрямители. - М.-Л., изд-во "Энергия", 1966.
