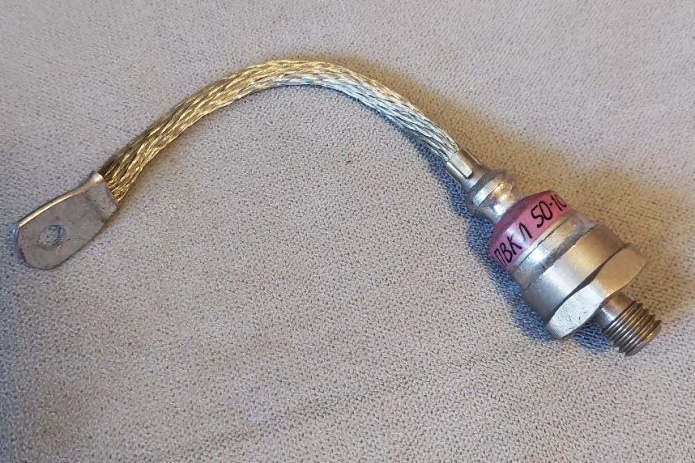

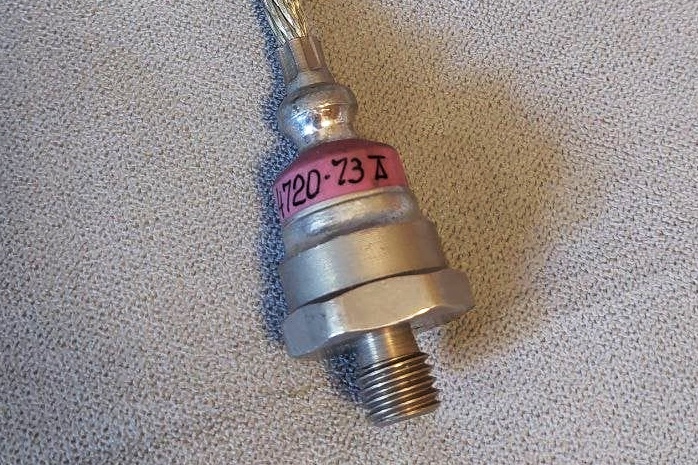

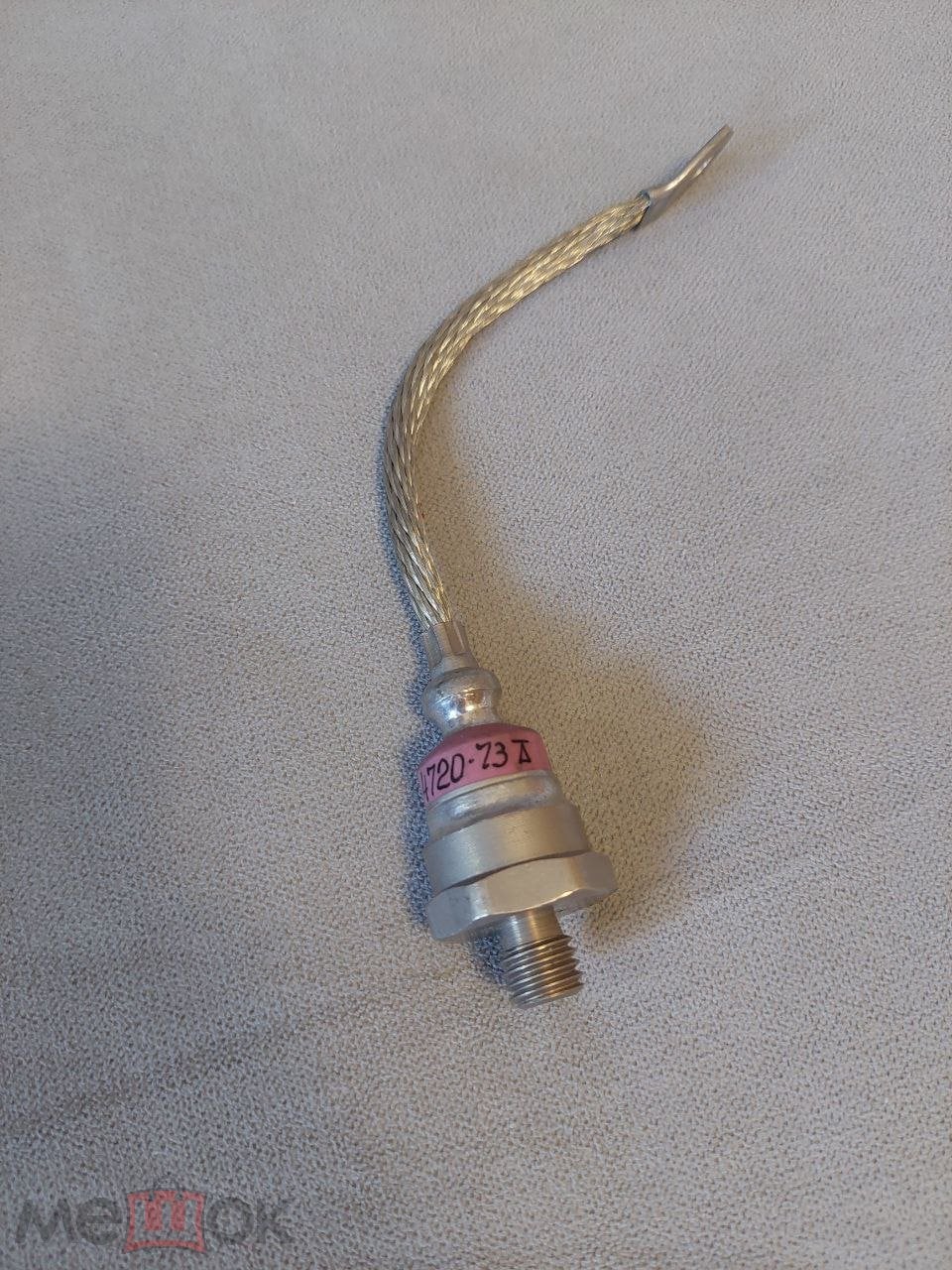

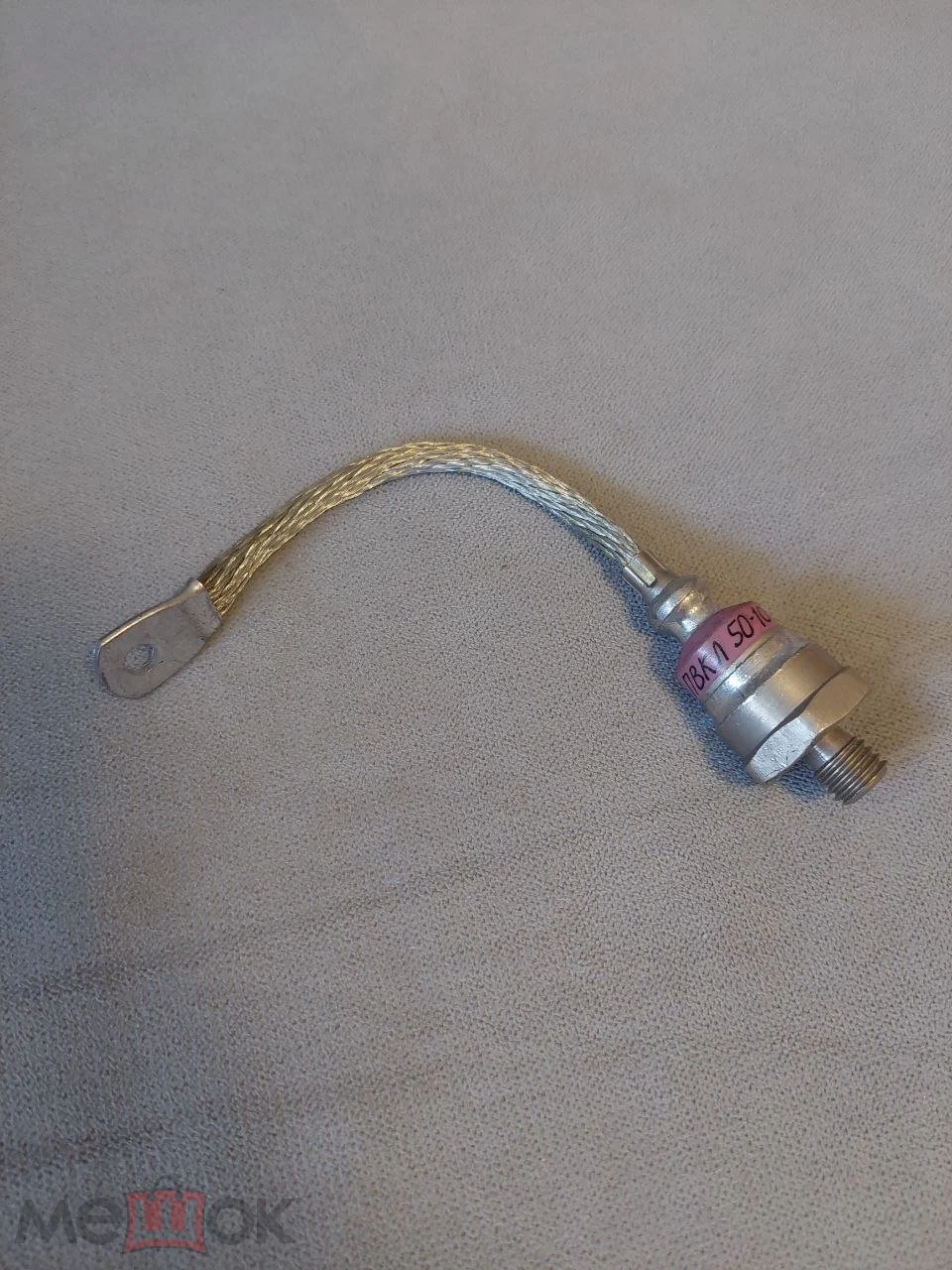

ПВКЛ-50

Название расшифровывается как (П) индекс предприятия-изготовителя /Подольский/ (В)ентиль (К)ремниевый (Л)авинный, максимальный ток 50 А, максимальное обратное напряжение 800 Вольт.

Производитель - Подольский химико-металлургический завод.

Вентили серии ПВКЛ являются лавинными, у которых равномерно распределяется обратный ток по всей площади p-n-перехода, и поэтому они допускают кратковременно весьма высокие перенапряжения при ограниченной мощности рассеяния.

Они предназначены для выпрямления переменного тока частотой от 50 до 2000 Гц, а также для применения в качестве разрядников в силовых цепях специальных устройств.

Вентили ПВКЛ могут работать при естественном и принудительном воздушном охлаждении при скорости воздуха 8 м/сек или водяном охлаждении с расходом воды 4 л/мин.

Вентили должны выдерживать следующие однократные перегрузки по току:

- 125% номинального значения в течение 5 мин
- 200% - 5 сек

Среднее значение обратного тока не должно превышать 0,02% номинального прямого тока при обратном напряжении соответствующего класса и температуре электронно-дырочного перехода +140° С.

Электрические параметры

Допустимая мощность пробоя:
при длительности импульса обратного тока 20 мкс - 15 кВт
-"- 70 мкс - 12 кВт
-"- 100 мкс - 10,8 кВт
-"- 120 мкс - 10,2 кВт
-"- 140 мкс - 9,6 кВт
-"- 170 мкс - 9,0 кВт
-"- 200 мкс - 8,4 кВт
Температура окружающей среды -60...+140°С
Допустимая относительная влажность воздуха 98% при температуре +40°С
Наибольшее допустимое ускорение при ударе - 15 g
Наибольшее допустимое линейное ускорение - 25g
Наибольшее допустимое ускорение при вибрации - 15g
Вентили предназначены для работы в среде не содержащей токопроводящей пыли, а также агрессивных паров и газов, разрушающих металл и изоляцию

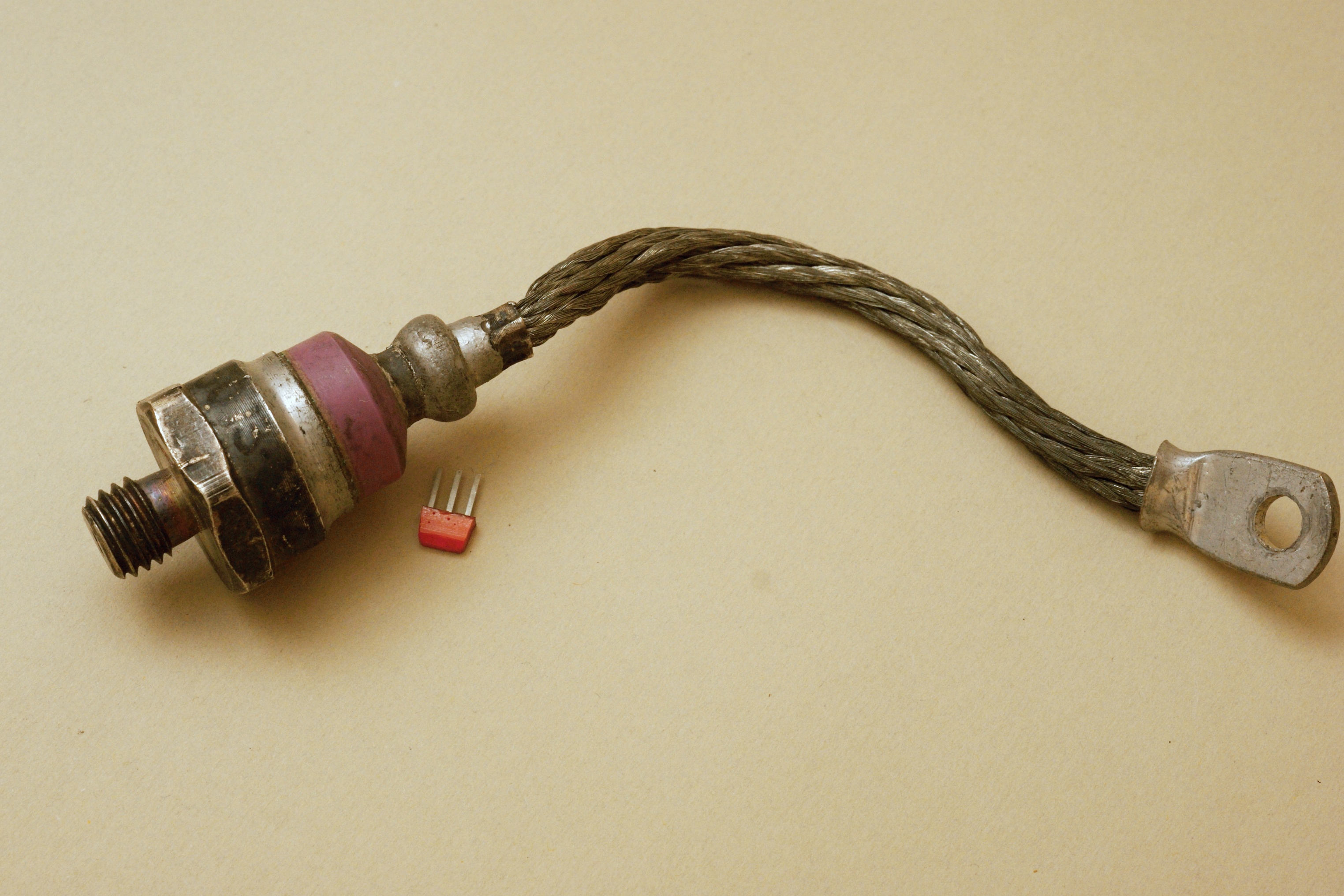

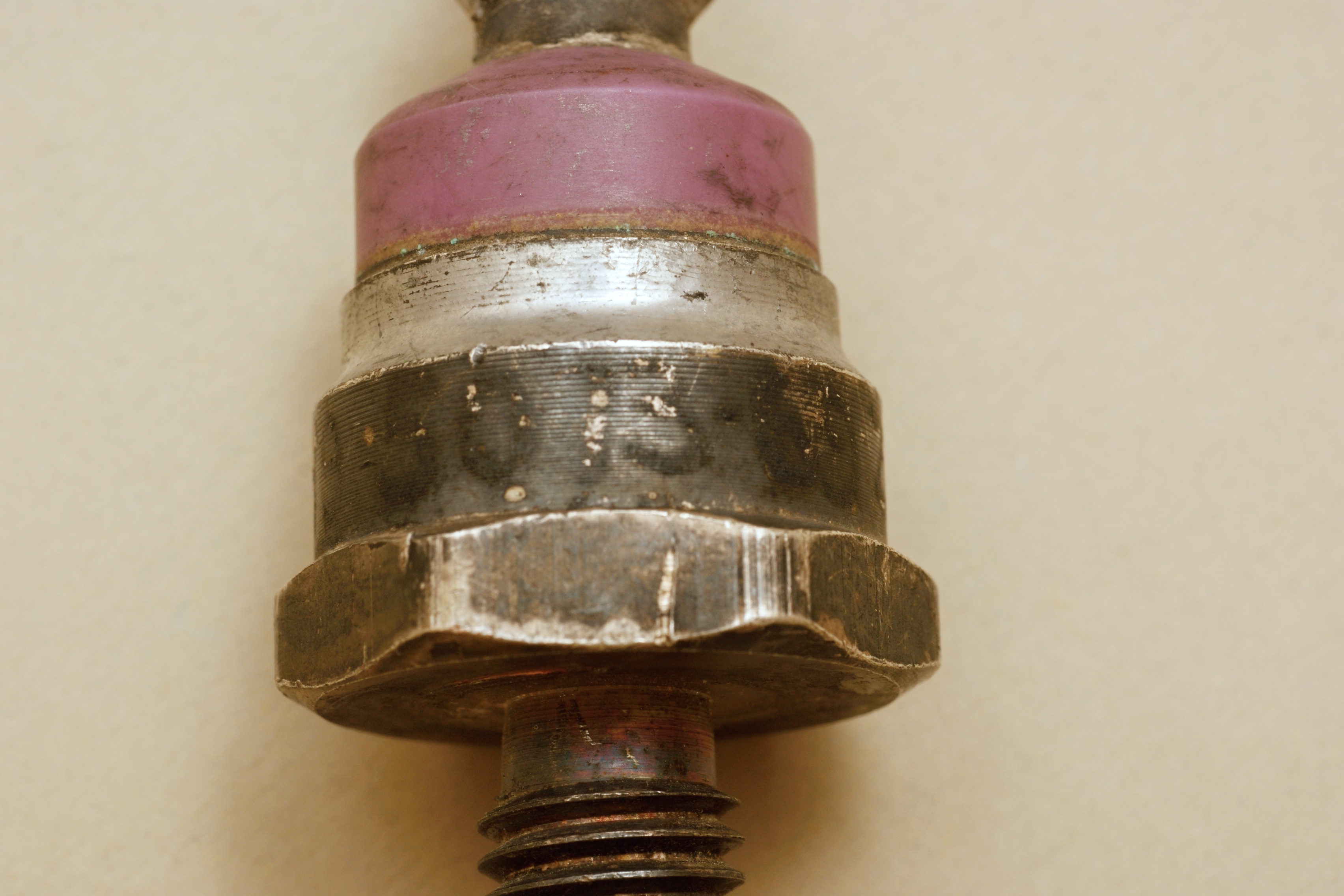

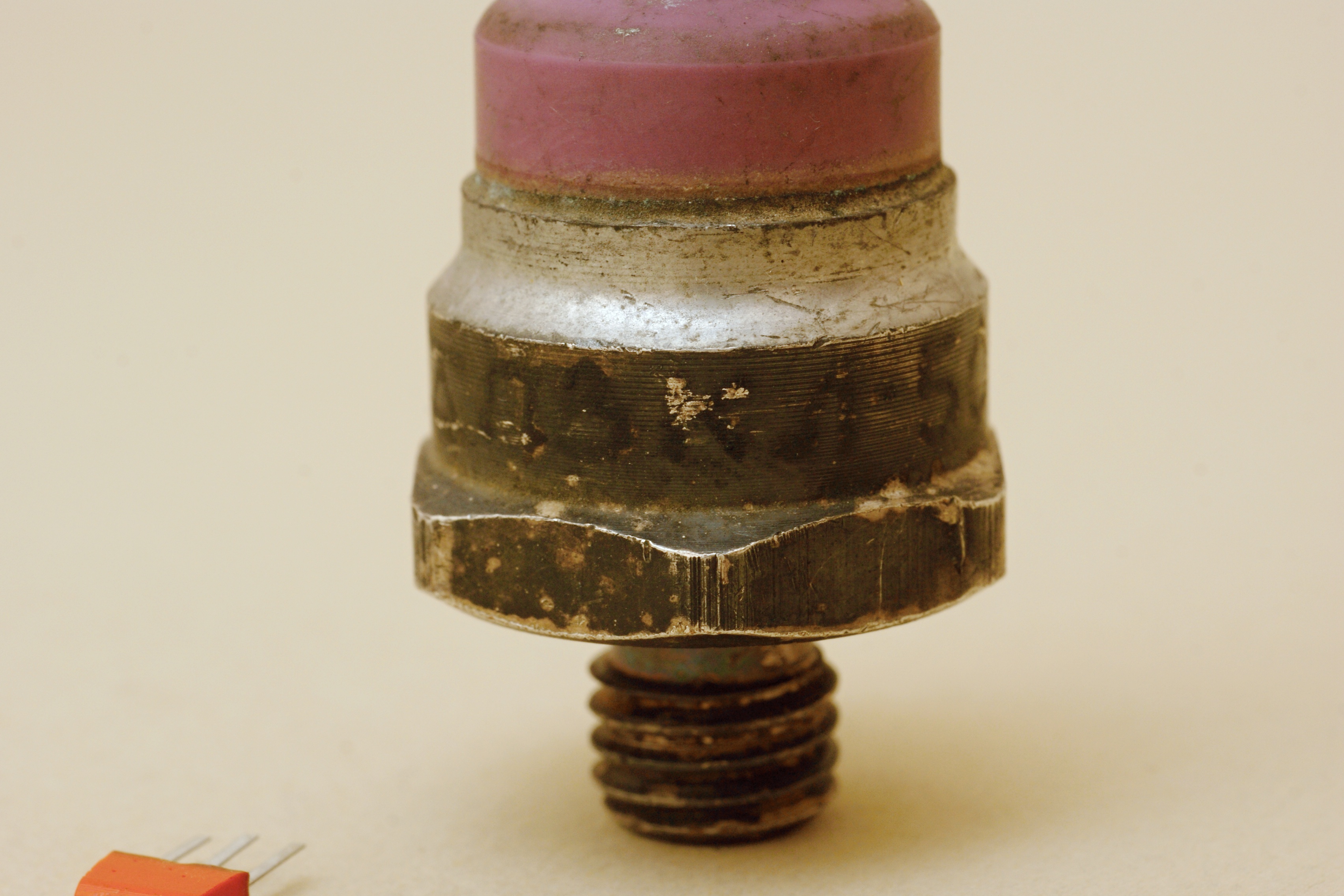

Основу вентилей составляет кремниевая двухслойная p-n структура, вмонтированная в герметичный металлический корпус, предохраняющий ее от влияния внешних воздействий и обеспечивающий необходимый отвод тепла при работе вентиля. Анодом вентиля является гибкий медный вывод с наконечником, катодом — медное основание корпуса, имеющее резьбовую часть для ввинчивания вентиля в охладитель.

Зависимость допустимой мощности рассеяния в обратном направлении от длительности импульса обратного перенапряжения

Нагрузочные характеристики

Источники:

1. О.А. Кузнецов, Я.И. Стиоп. Полупроводниковые выпрямители. - М.-Л., изд-во "Энергия", 1966.
2. Андреев Г.И., Найдис В.А. Электроприводы с полупроводниковым управлением. Системы постоянного тока с кремниевыми выпрямителями. Под редакцией М.Г. Чилинкина. М., "Энергия", 1967 (Библиотека по автоматике, вып. 231).
3. Бирзниек Л. Полупроводниковые преобразователи. Пер. с латыш. М., "Энергия", 1967 (Б-ка электромонтера. вып.227).
4. Преображенский В.И., Зимин Е.Н. Силовые кремниевые вентили. М., "Энергия", 1971 (Б-ка электромонтера. Вып. 309).
5. Чебовский О.Г. и др. Силовые полупроводниковые приборы (справочник). М., "Энергия", 1975.
