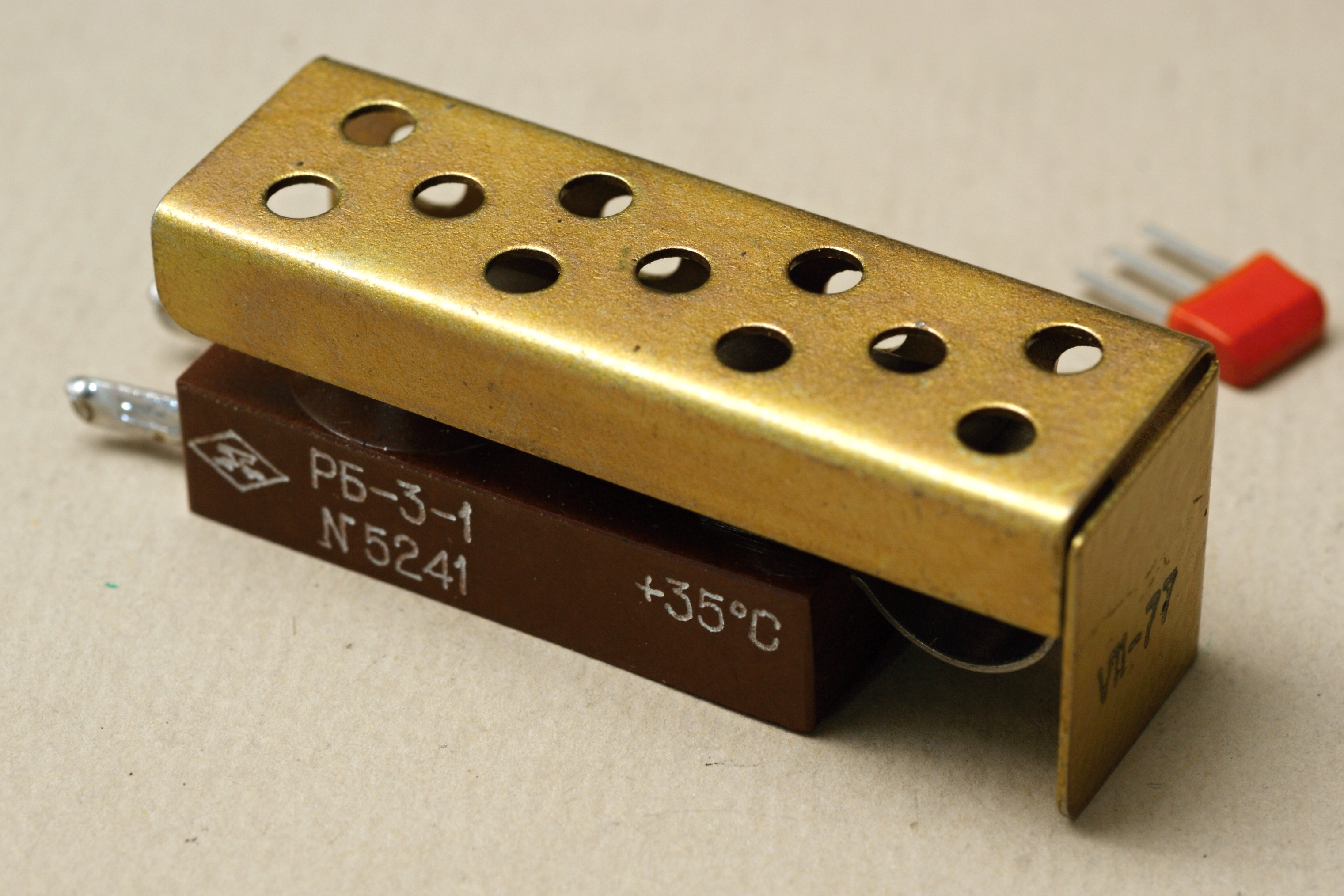

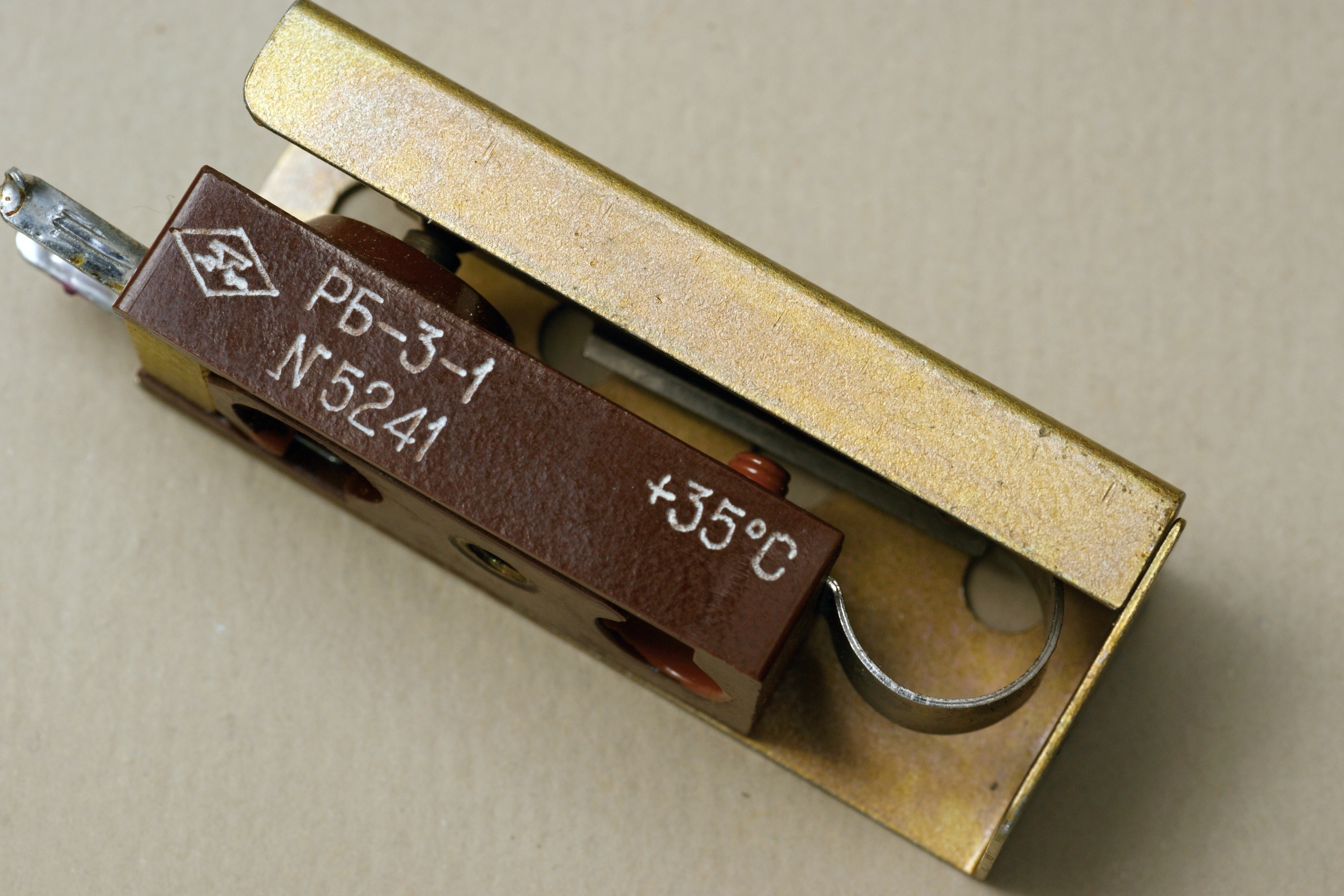

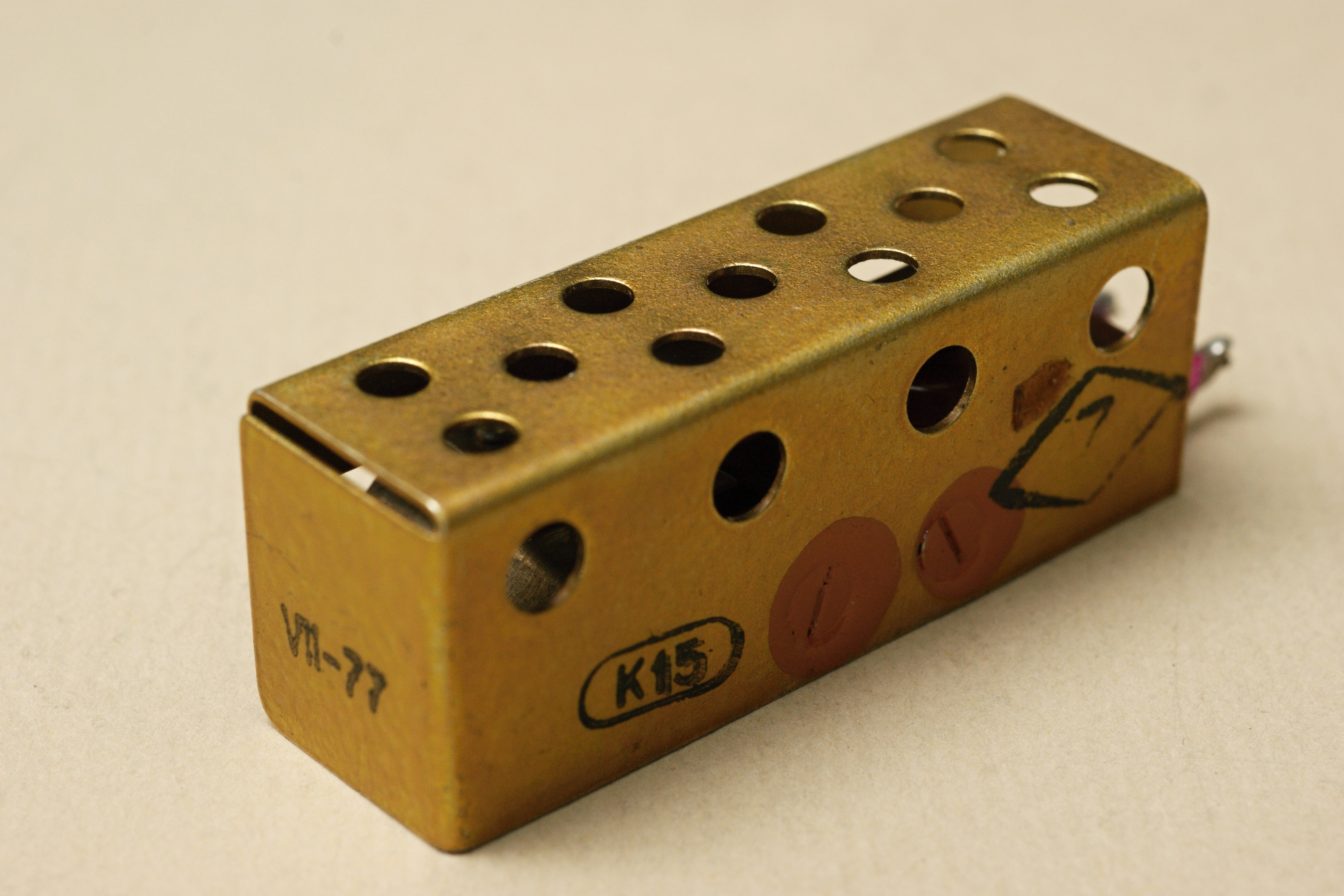

РБ-3-1

реле РБ-3-1

Терморегулятор, (Р)еле (Б)иметаллическое, третьей модели, первого исполнения (т.е. с размыкающим контактом). С температурой уставки на +35°С; а иные возможные варианты +20/+25/+30°С.

Инструкция по эксплуатации на него.

Электрические параметры

Рабочее напряжение:
   постоянного тока - 10-30 В
   переменного тока частоты 50Гц или 60Гц - 10-40В

Коммутируемая мощность:
   постоянного тока при индуктивности до 0,1Г - не более 5 Вт
   переменного тока при соs 0,8 - не более 30 ВА

Сила рабочего тока:
   в цепях постоянного тока - 0,02-0,2 А
   в цепях переменного тока - 0,02-0,9 А

Падение напряжения в цепи контакта при минимальной силе рабочего тока 0,02А и напряжении 10В при выпуске и в течение трех месяцев хранения в упаковке предприятия-изготовителя - не более 0,015 В

Погрешность работы реле от номинальной уставки при скорости изменения температуры окружающего воздуха не более 0,5°С в минуту:
   без вибрации и числе циклов срабатывания до 20 000 - ±5°С
   без вибрации и числе циклов срабатывания до 40 000 - ±8°С
   при вибрации (диапазон частот 20Гц-600Гц, ускорение до 58,9м/с (до 6g)) и числе циклов срабатывания до 40 000 - ±13°С

Минимальная наработка реле - 40 000 циклов

Значение 95-процентного ресурса - 60 000 циклов

Сопротивление изоляции:
   при нормальных атмосферных условиях - не менее 10 МОм
   при повышенной температуре 55°С - не менее 3 МОм
   при относительной влажности (95±3)% и температуре (40±2)°С - не менее 1 МОм

Реле выдерживает в рабочем и нерабочем состоянии нагрев до +55° и охлаждение до -60°С

Реле работоспособно при атмосферном давлении не менее 666 Па (5 мм рт. ст.)

Производитель -  Киевский завод реле и автоматики.

Конструкция и принцип работы

реле РБ-3-1

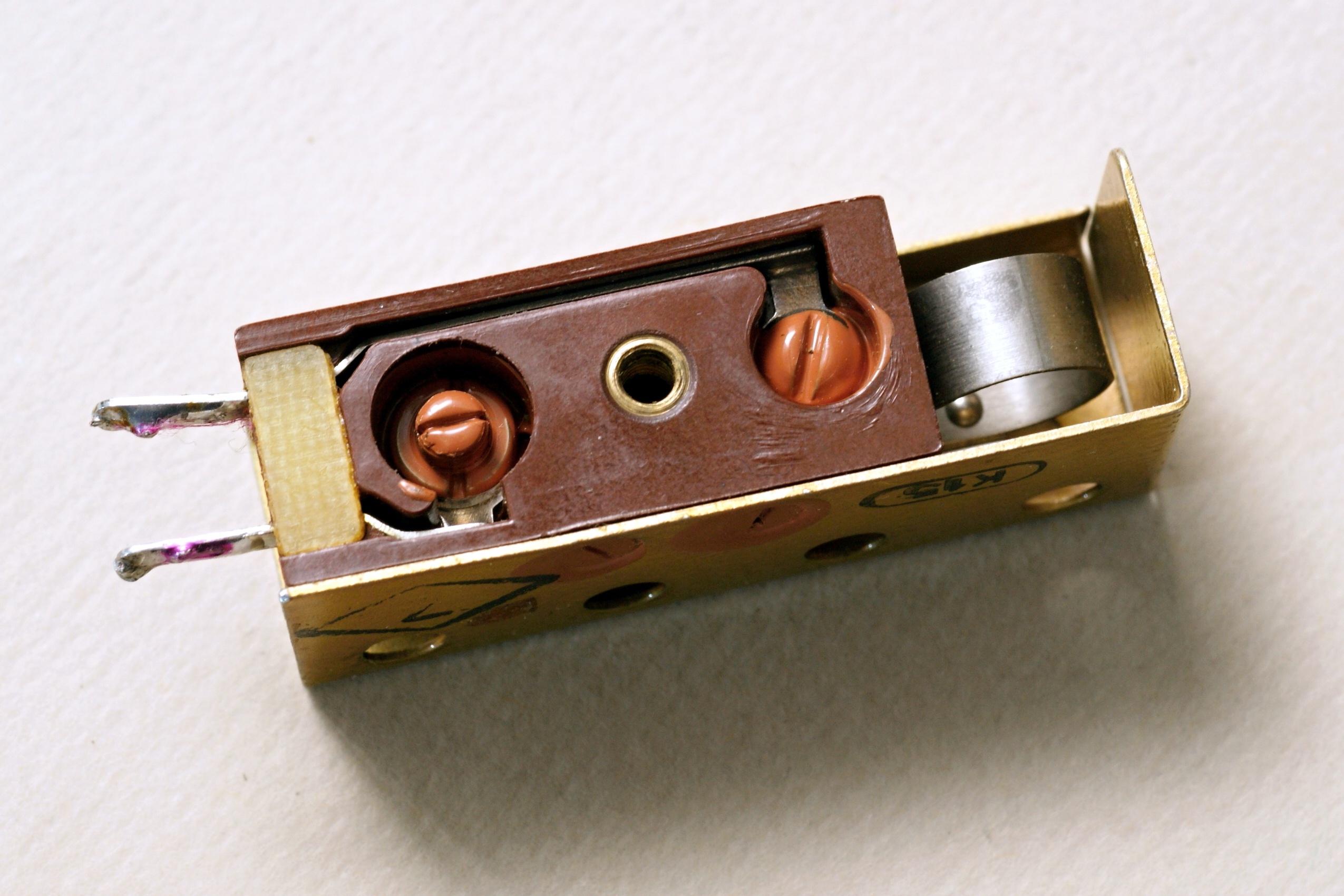

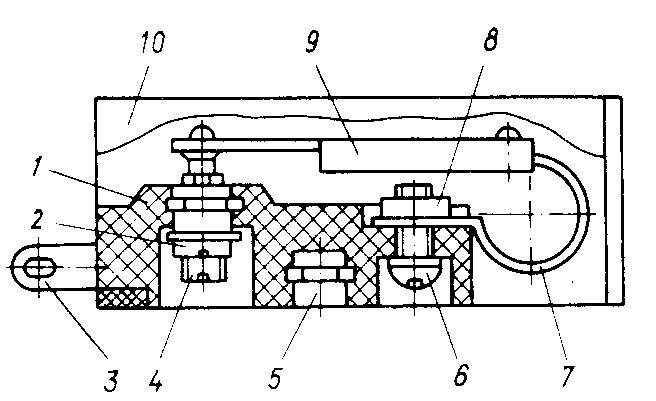

На пластмассовом основании (1) с помощью винта (6) и гайки (8) закреплена изогнутая биметаллическая пластина (7), на свободном конце которой приклепана латунная пластинка (9) со сферическим контактом. На другом конце основания закреплен регулировочный винт (4) с плоским контактом. Положение регулировочного винта фиксируется контргайкой (2). После регулировки на заданную температурную уставку регулировочный винт и контргайка заливаются эмалью. Биметаллическая пластинка защищена от механических повреждений крышкой (10). Для подключения к внешней цепи имеются токоподводящие лепестки (3). Гайка (5), впрессованная в основание, служит для крепления реле.

При изменении температуры окружающей среды биметаллическая пластина изгибается, замыкая или размыкая контакты. Замыкание и размыкание контактов происходит при медленном движении подвижного контакта, поэтому при коммутации возможны искрение между контактами реле и кратковременные повторные включения и отключения коммутируемой цепи.

реле РБ-3-1

реле РБ-3-1

реле РБ-3-1
