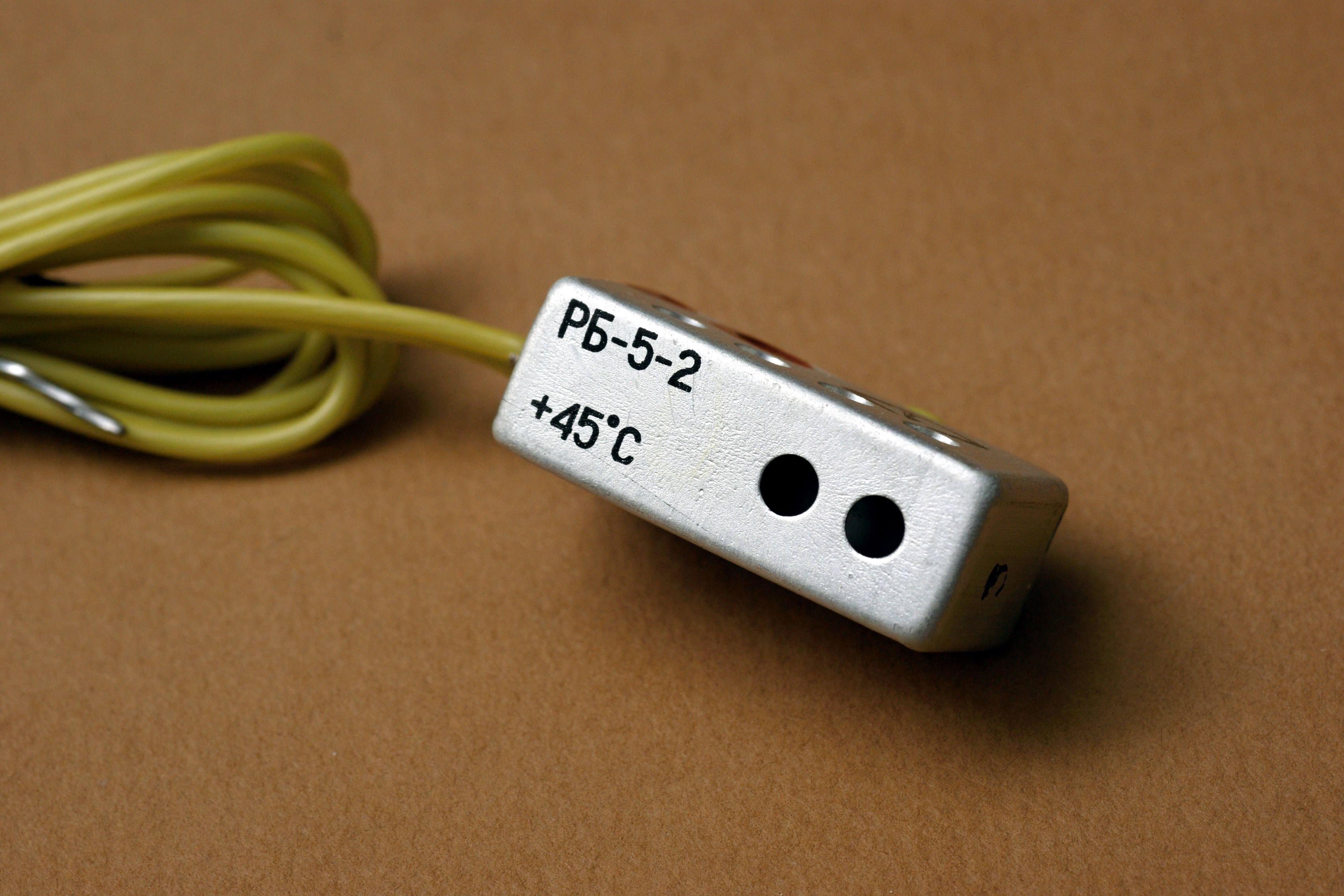

Терморегулятор, (Р)еле (Б)иметаллическое, пятой модели, второго исполнения (т.е. с замыкающим контактом). С температурой уставки, как понятно, на +45°С.
Реле предназначено для коммутации постоянного и переменного (50-60 Гц) напряжения до 50 В; коммутируемый ток - до 250 мА. Установка температуры срабатывания производится однократно на заводе-изготовителе, в диапазоне от +5 до +70°С, с шагом 5°.

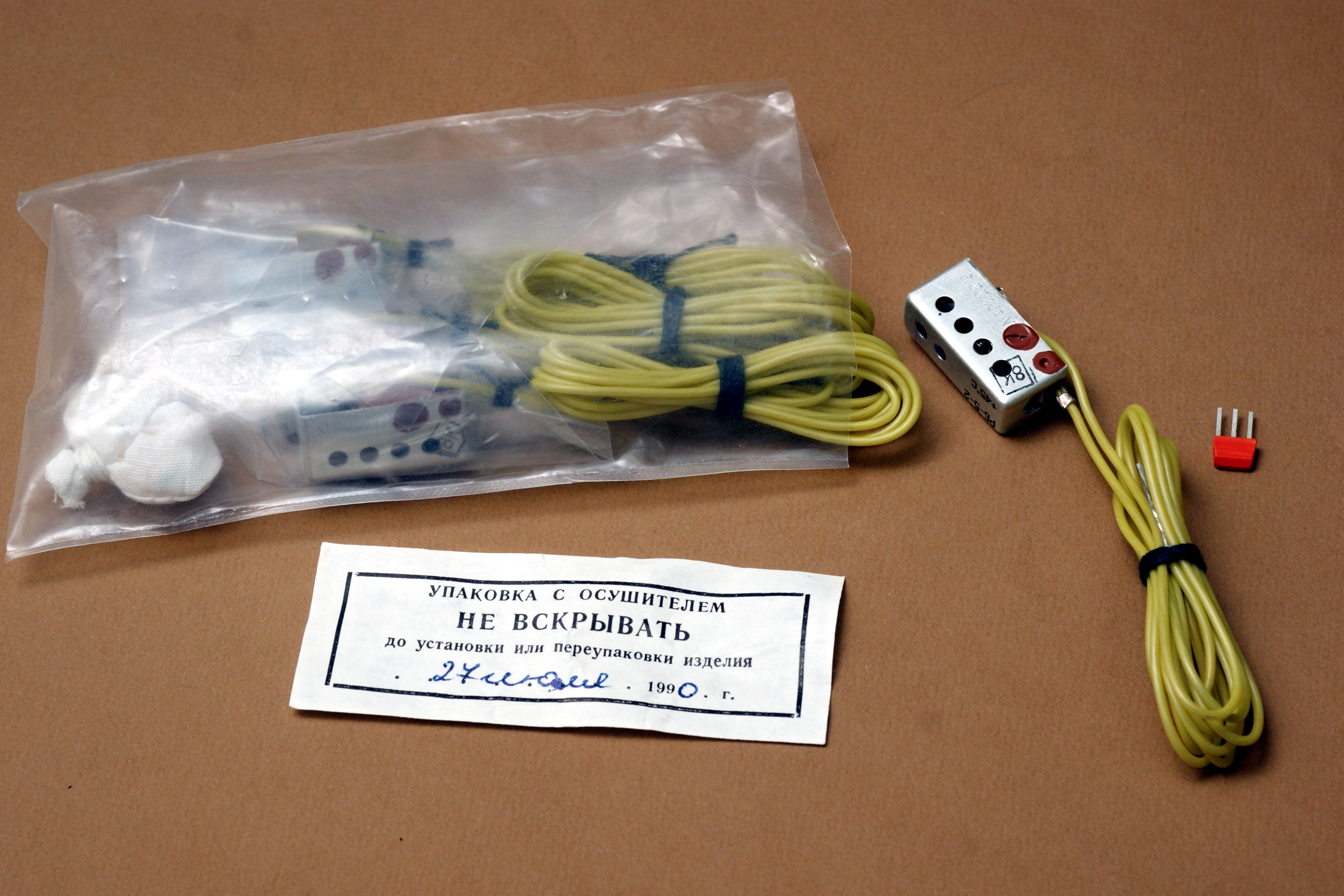

Заводской паспорт от него и инструкция по эксплуатации.
Разработчиком его был Киевский завод реле и автоматики, Кем оно выпущено, неясно, маркировок нет. Но это либо тот же киевский завод, либо Бершадский электротехнический завод.

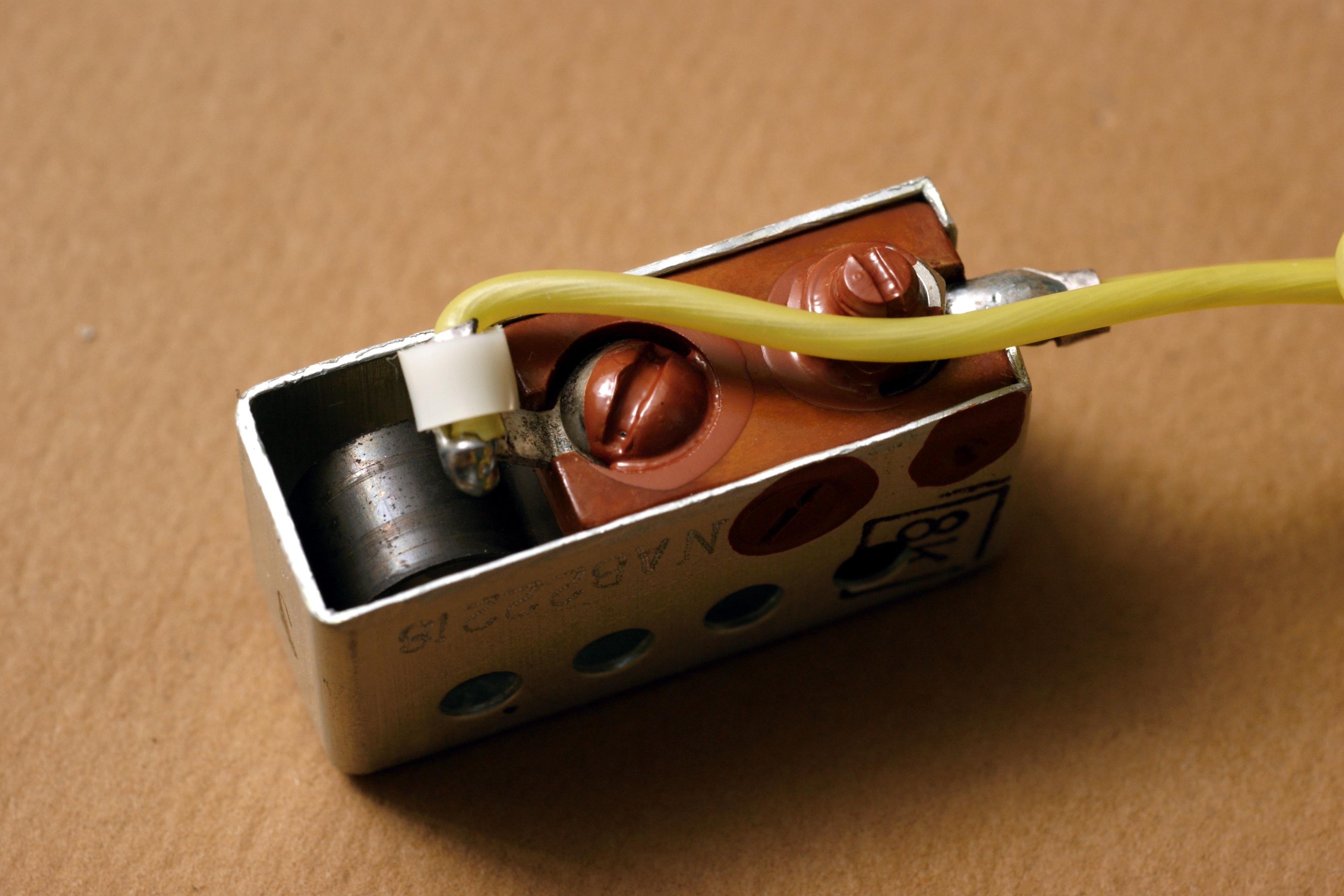

Конструкция реле представляет собой пластмассовую плату, на которой расположены чувствительный элемент и контактная группа. Чувствительным элементом являются две тонкие металлические пластинки с разными коэффициентами линейного расширения жестко соединенные между собой (биметалл).

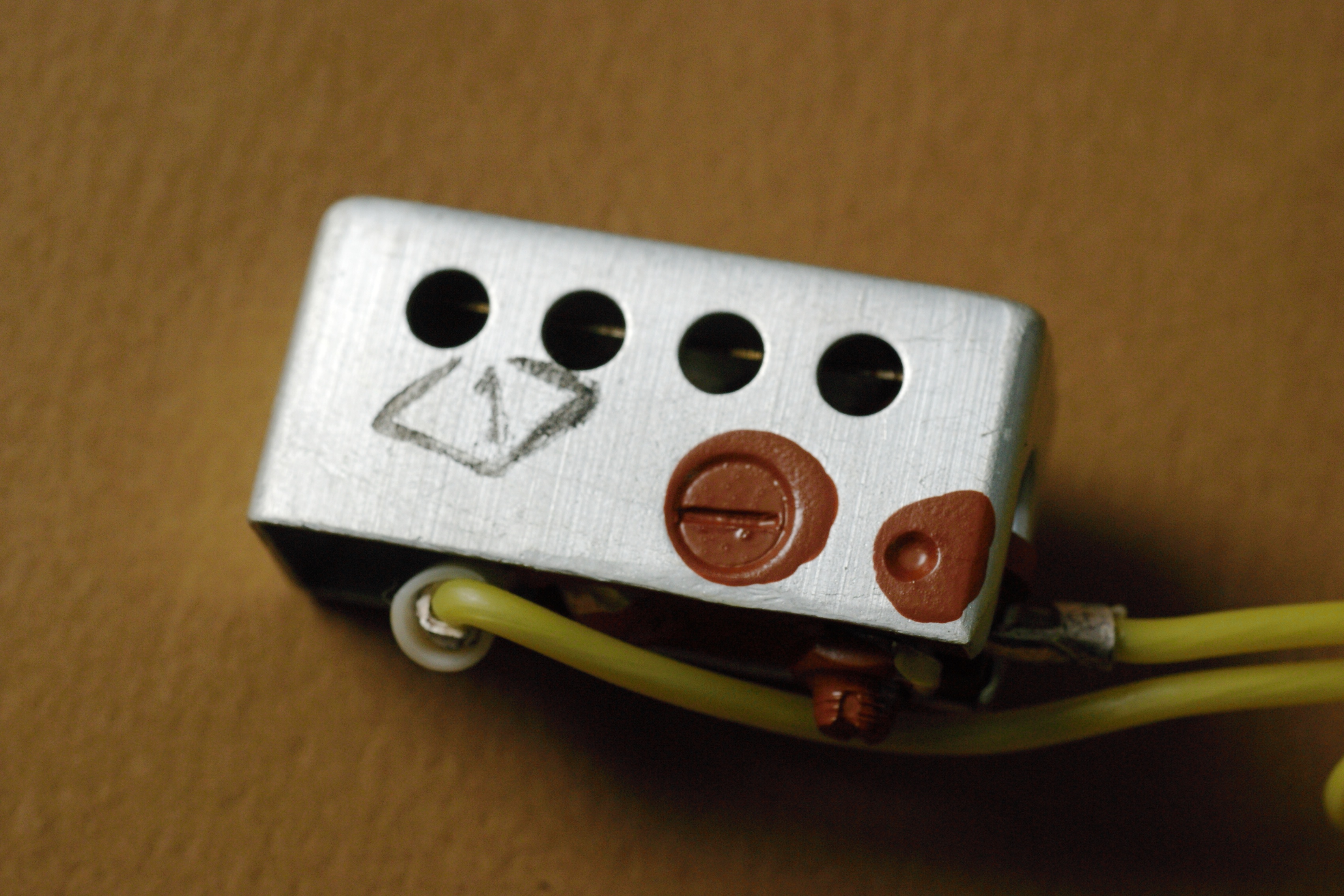

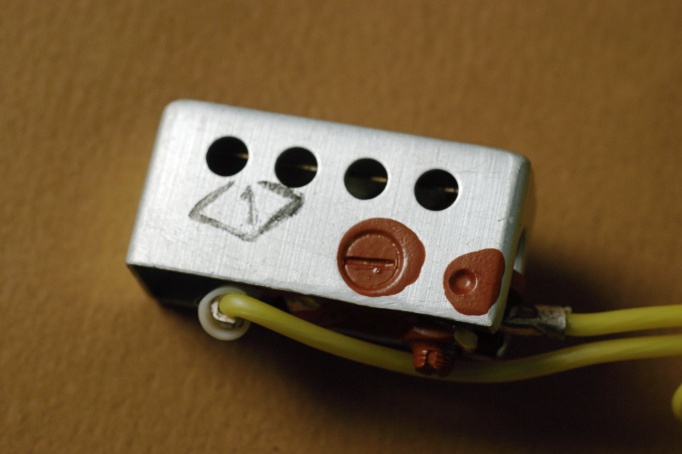

Свободный конец закрепленной на плате пластины, как и регулировочный винт, выполнены в виде контактной пары. Пластинка с целью уменьшения габаритов и увеличения чувствительности имеет изогнутую форму. Чувствительный элемент и контактная группа закрыты крышкой. Для защиты элементов реле от загрязнения предусмотрены полиэтиленовые чехлы.
При монтаже реле размещают в специальной камере или крепят хомутами, обеспечивая свободный теплообмен с контролируемой средой.
При изменении температуры происходит изгиб пластинки, величина которого пропорциональна значению контролируемого параметра, что позволяет осуществлять управление контактной парой реле.
Само размыкание или замыкание осуществляется при медленном перемещении сферического контакта.
В следствии этого необходимо помнить, что при коммутации возможны искрения между контактами реле, а также кратковременные повторные отключения и включения коммутируемой цепи.

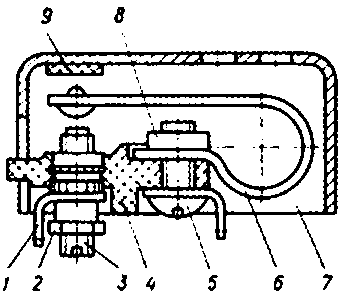

На пластиковом основании (4) расположена биметаллическая пластина (6), которая крепится при помощи гайки (8) и винта (5). На свободном конце биметаллическое пластины находится сферический контакт. На противоположном конце основания расположен винт регулировочный (3), оснащенный плоским контактом. Положение винта закреплено контргайкой.
Каждое реле может настраиваться индивидуально. При завершении процесса регулировки на заданную температурную установку контргайка и винт регулировочный фиксируются эмалью. Для избегания механических повреждений биметаллической пластины предусмотрена крышка (7). Для подключения к внешней цепи используются токоподводящие лепестки (1). Также предусмотрена защита от замыкания подвижного контакта на крышку. Для этого в состав реле входит текстолитовая планка (9).
