РЭС20

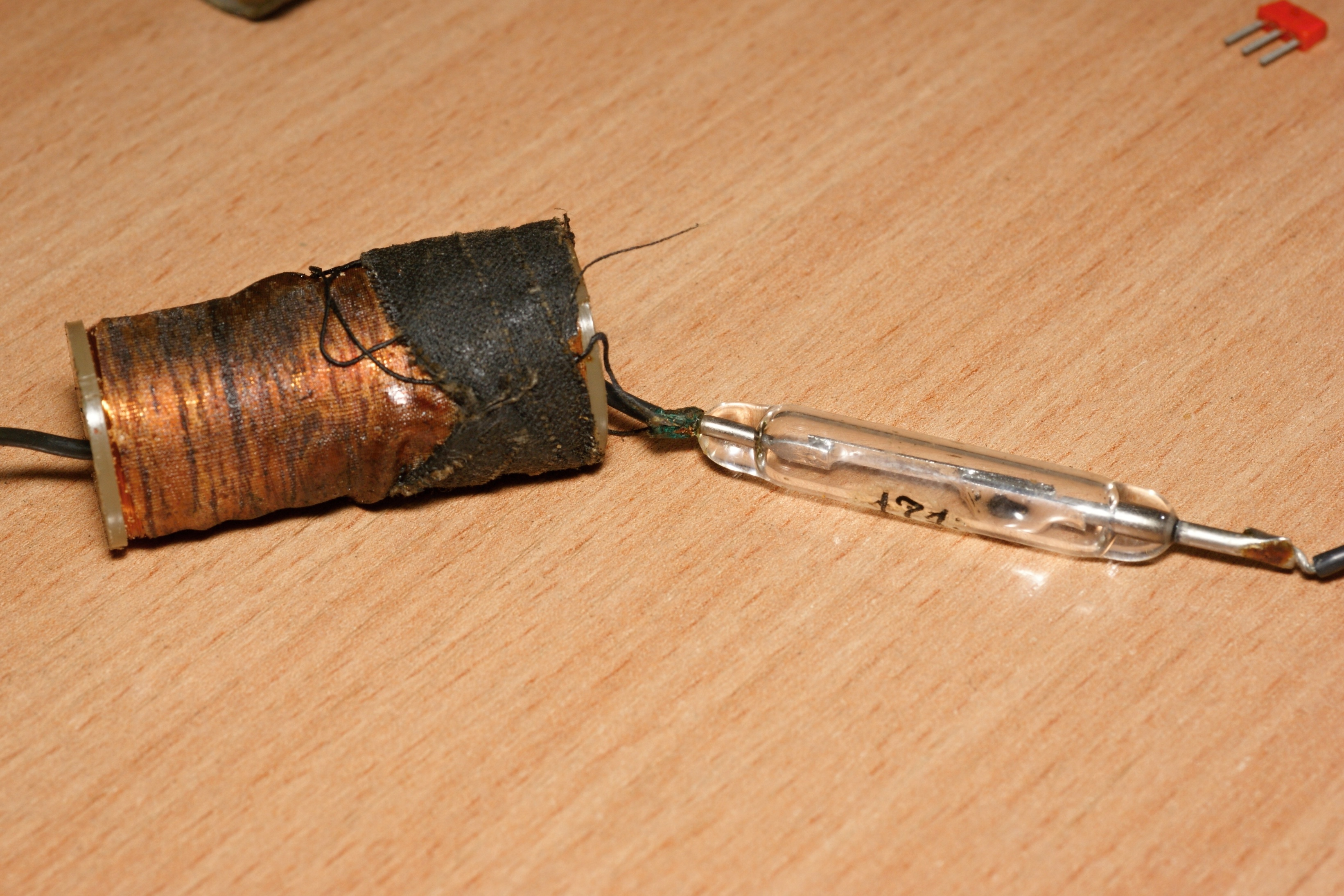

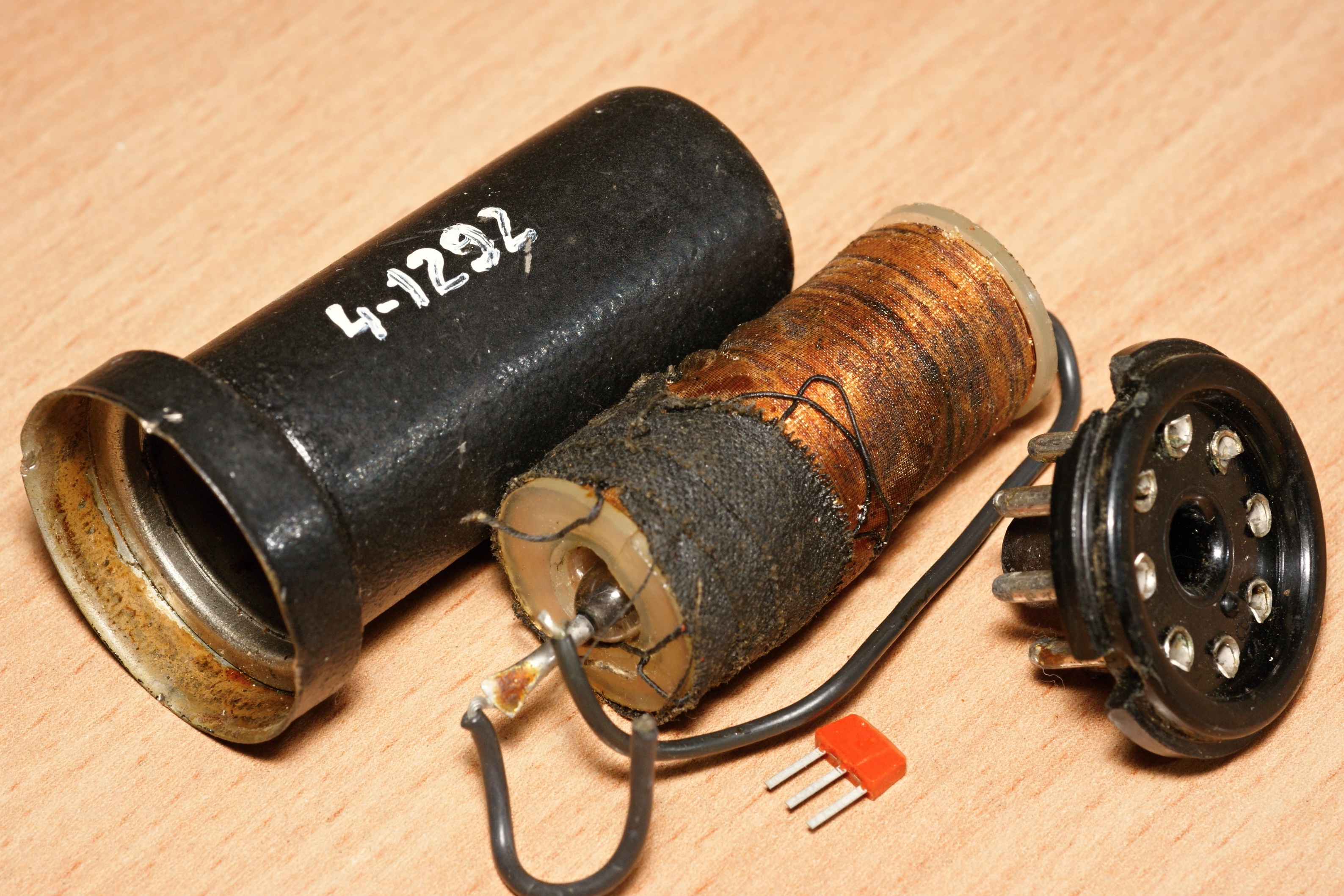

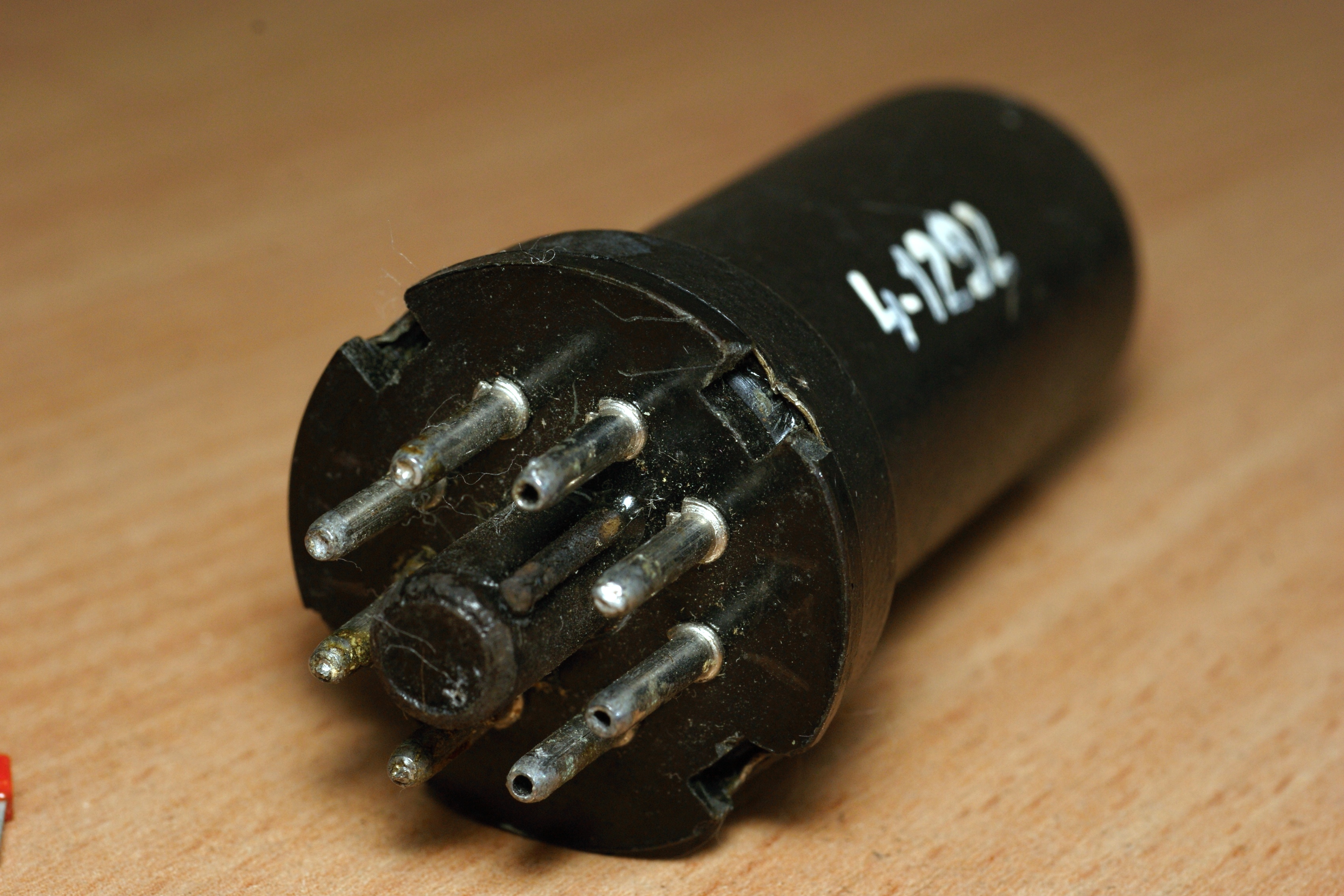

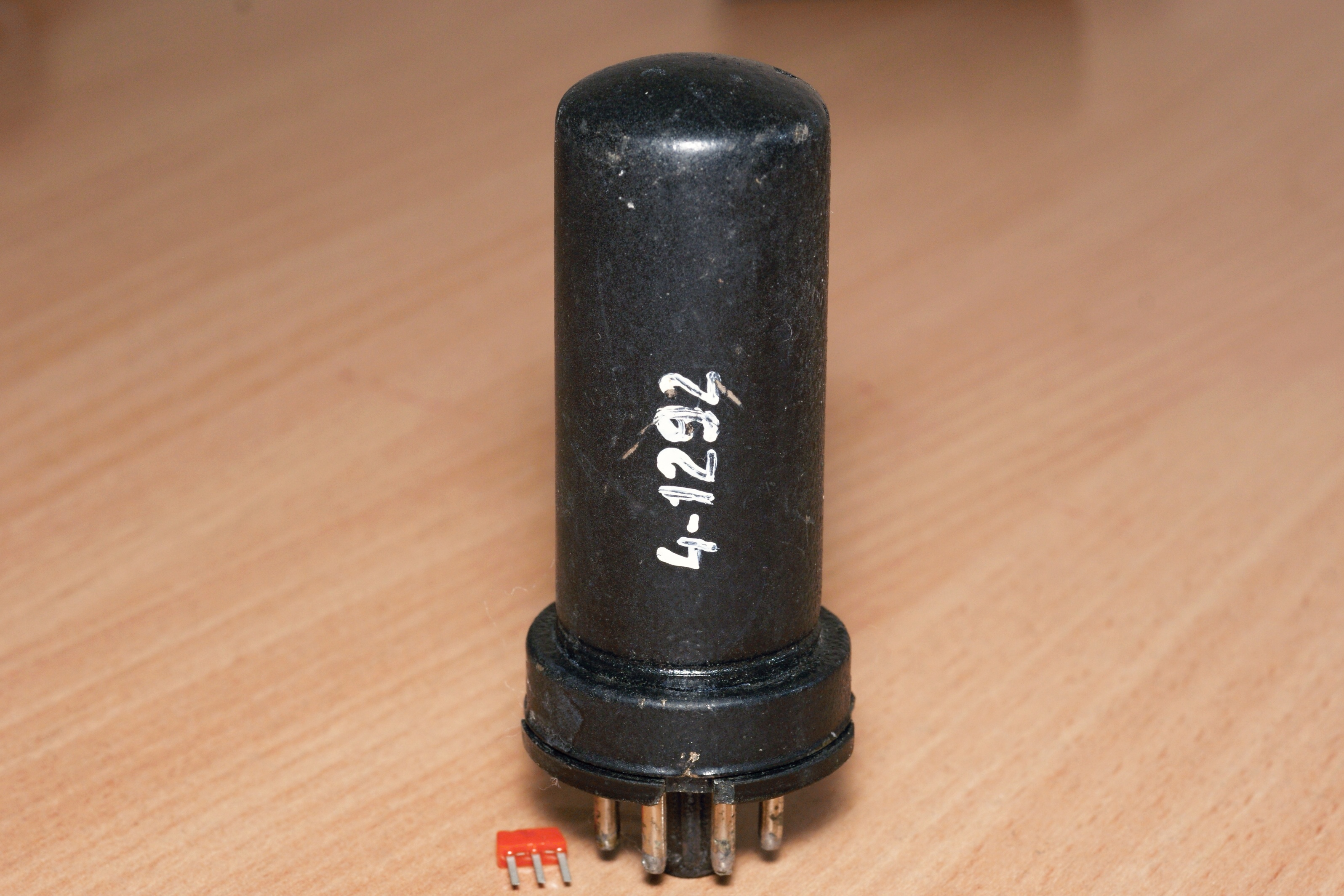

Некий прибор в металлическом "ламповом" корпусе, с невнятной маркировкой. Подобных изделий было немало, но вскрытие этого образца дало неожиданный результат - это герконовое реле!

Единственное упоминание о подобном реле есть в книге, посвященной юбилею питерского завода "Северная Заря". Там пишут "в лаборатории ЭММ ОКБ-3 под руководством Лийка Р.В. было создано первое герконовое реле, пригодное для серийного изготовления, в корпусе пальчиковой лампы, РЭС20".

 И - всё, более нигде никаких сведений... Тем не менее, известно, что это реле устанавливалось в модуле калибратора осциллографа С1-40, где на нём был собран генератор меандра с малым временем нарастания (около 20 нс, амплитуда до 100 В). И, по всей вероятности, это было единственное его серийное применение.

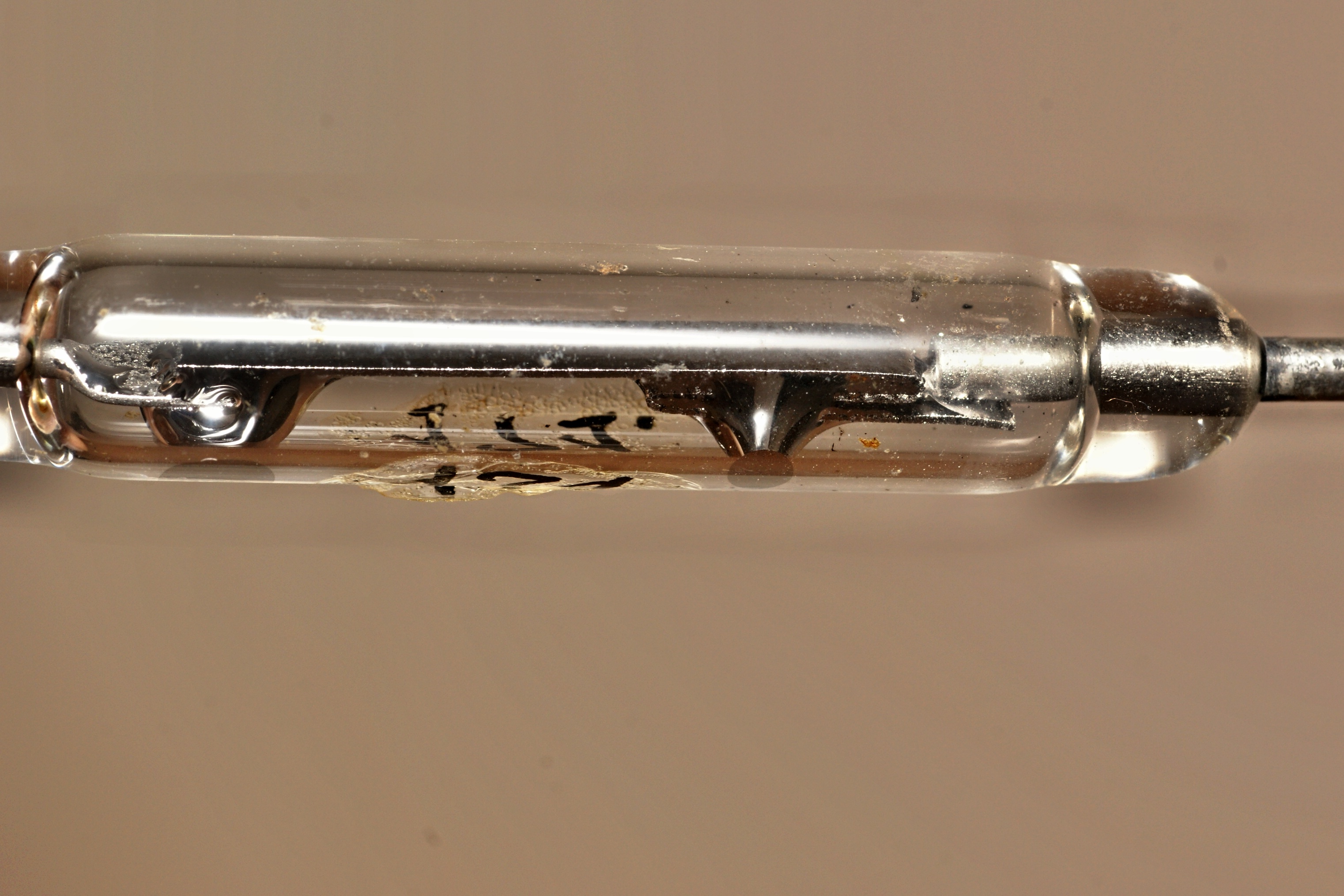

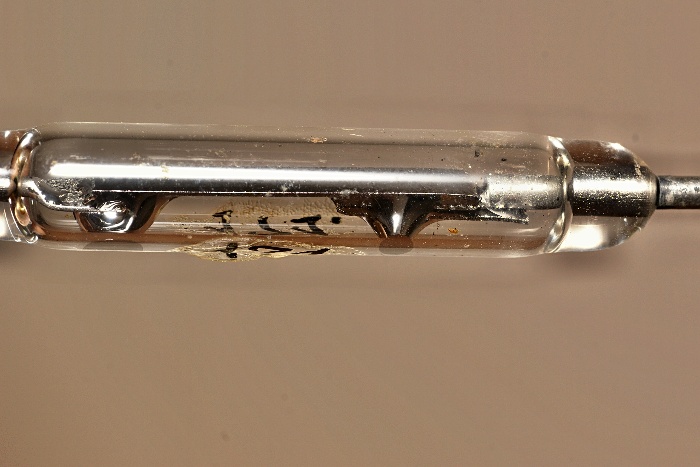

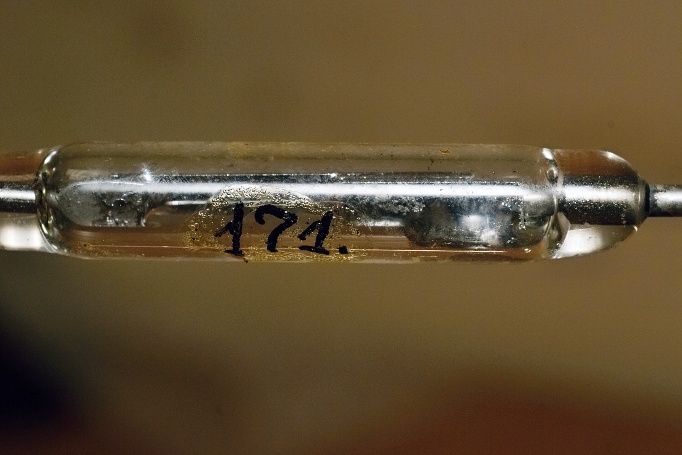

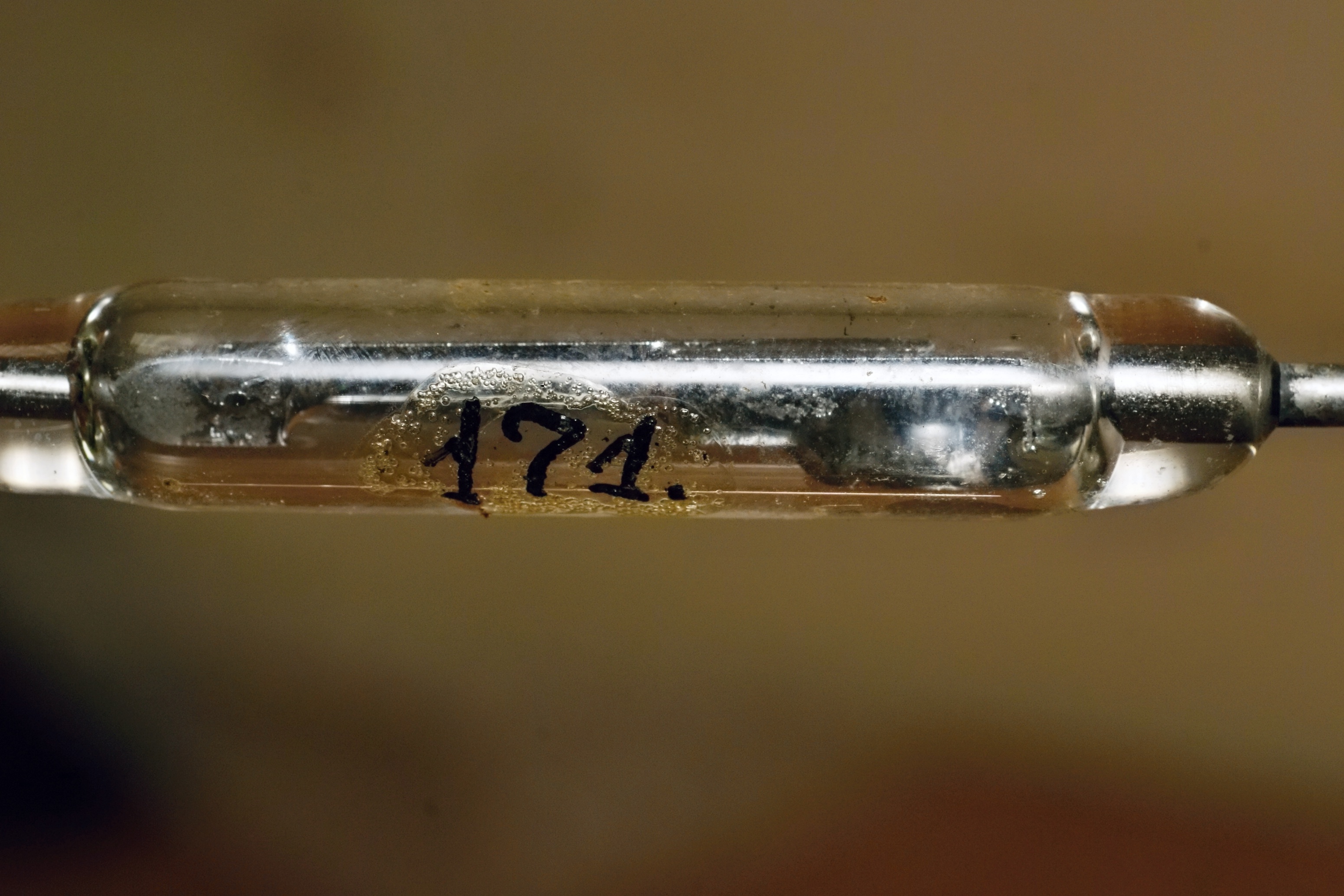

Ртутный геркон повышенной мощности в этом реле - геркон КРМ-6, выпускаемый по ЧТУ ОД0.360.007 ТУ. В 60-х годах это был наш единственный серийно выпускавшийся ртутный геркон с одним нормально открытым контактом; основное его назначение - формирование импульсов, а не коммутация электрических цепей, как у обычных герконов.

Его электрические параметры:

   диапазон коммутируемых токов 5х10-6 ... 5,0 А;
   диапазон коммутируемых напряжений 5х10-2 ... 100 В;
   контактное сопротивление 0,05 Ом;
   пробивное напряжение 1000 В.

Что позволяет косвенно оценить характеристики реле...

Источники:

1. «СЕВЕРНАЯ ЗАРЯ». История предприятия и слаботочной релейной техники. 1974-1999.
