РЭС43, РЭС44

Довольно обычные, крупносерийные реле с двумя или тремя контактами на замыкание (герконы КЭМ-2). Напряжение срабатывания 3/6 В, напряжение отпускания 0,5/1 В; оно имеет две одинаковые обмотки, выбором параллельного или последовательного подключения обмоток можно менять токи и напряжения срабатывания/отпускания. Вырезка из справочника Игловского, с параметрами этих реле.

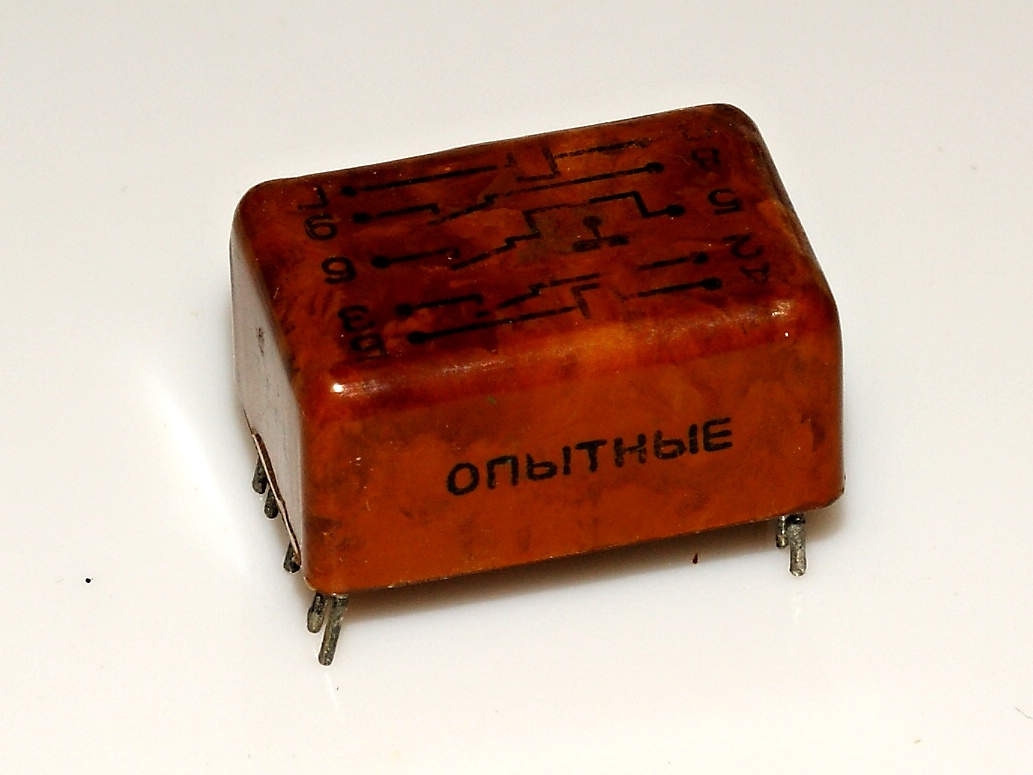

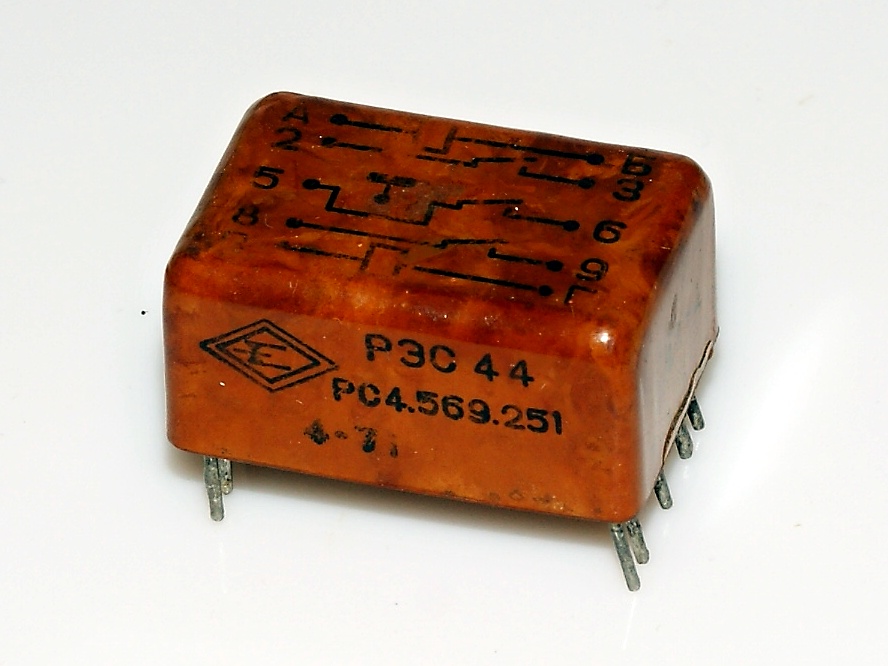

Привлекло это РЭС44 меня тем, что оно опытное, при этом РЭС42-43-44 - вообще первые отечественные серийные герконовые реле. Впрочем, неудивительно - по некоторым источникам, в нашей стране массовый выпуск герконов был начат лишь в 1968 году. А освоение серийного производства реле этой серии на питерской Северной Заре относится к 1969 году.

Как видно, довольно быстро выпуск их был передан на подшефный Стародубский завод "Реле".

реле РЭС-43
(фото Артёма Денисовича)

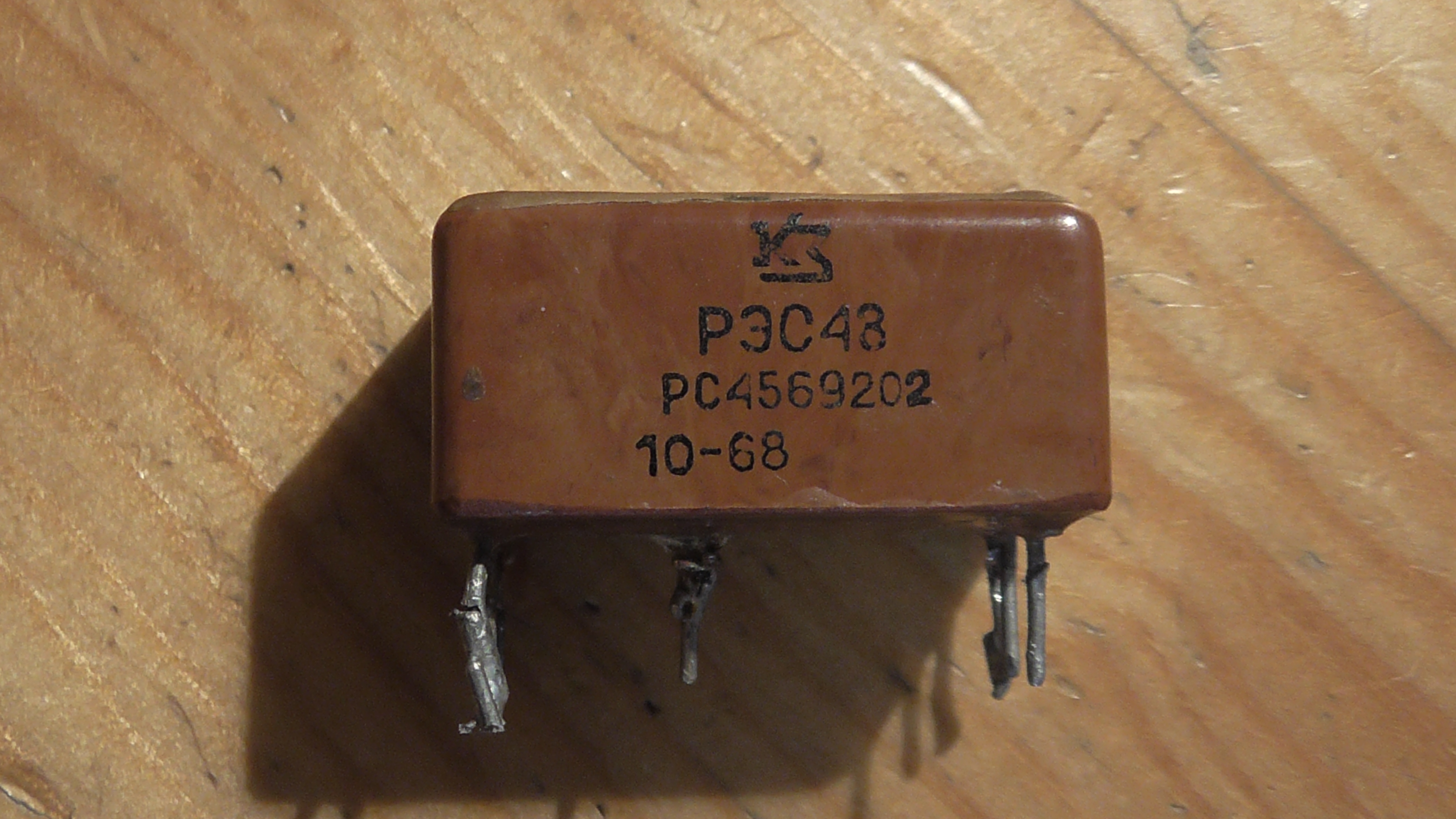

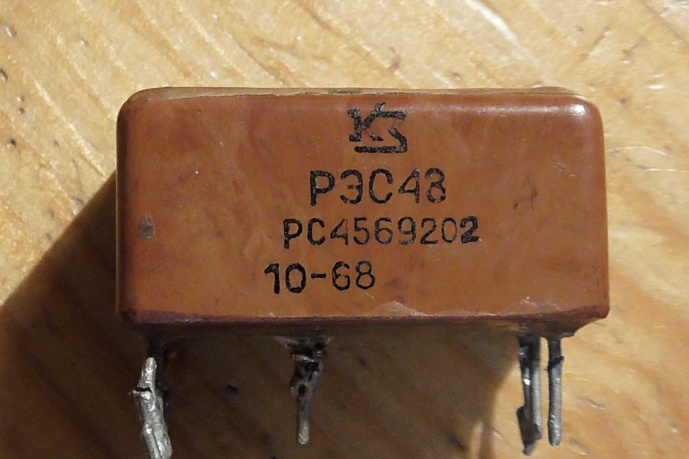

Любопытный образец. Во-первых, 1968 год это очень ранний период для этих реле, во-вторых, номер в названии реле слегка "поплыл" и оно как будто РЭС48

реле РЭС-43
(фото Артёма Денисовича)

Источники:

1. Харазов К.И. Реле с магнитоуправляемыми контактами, М., "Энергия", 1971 (Б-ка по автоматике. Вып. 455).
2. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
3. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
4. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
5. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
6. Малащенко А.А. История создания и развития реле.- "Электронные компоненты" №9, 2004.
