РЭС49

РЭС49 знакомо всем, думаю. Одно из самых распространенных отечественных реле.

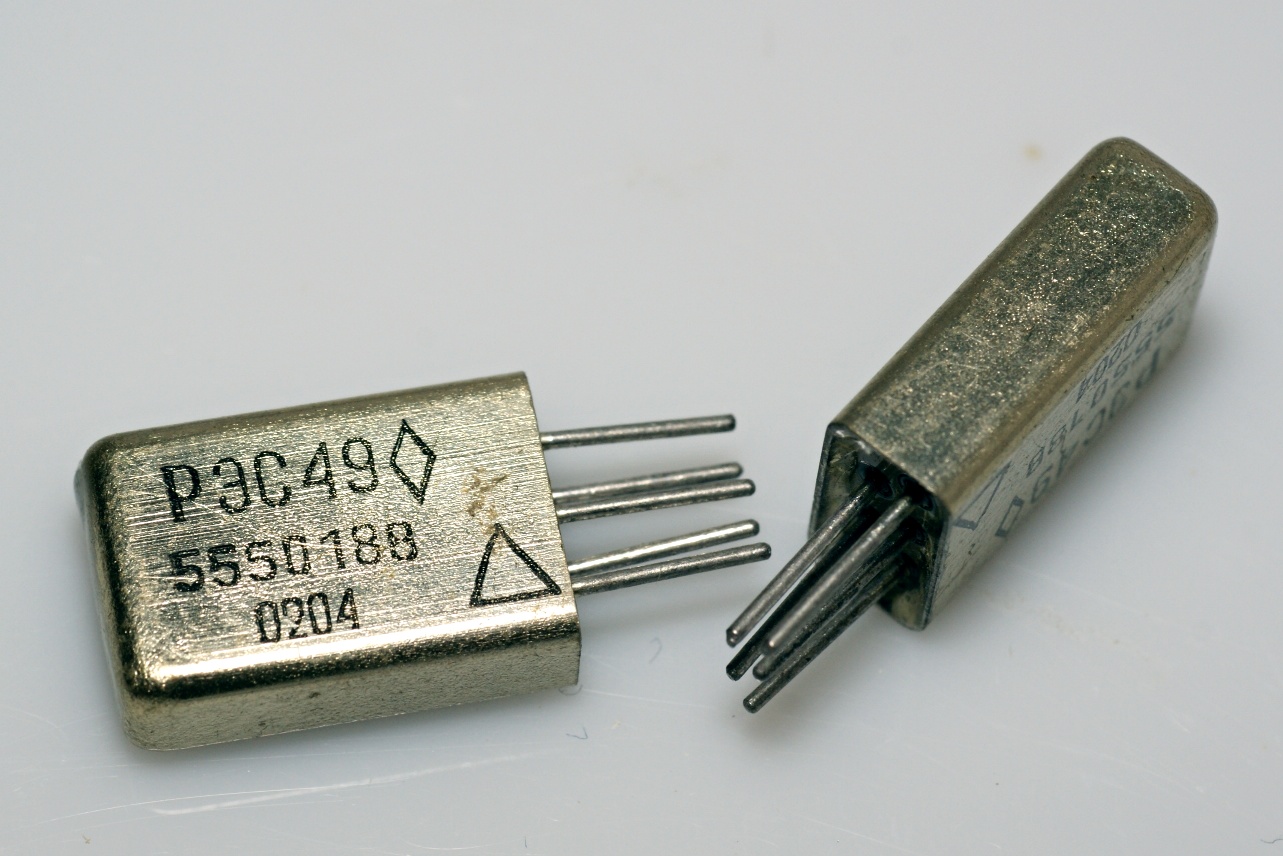

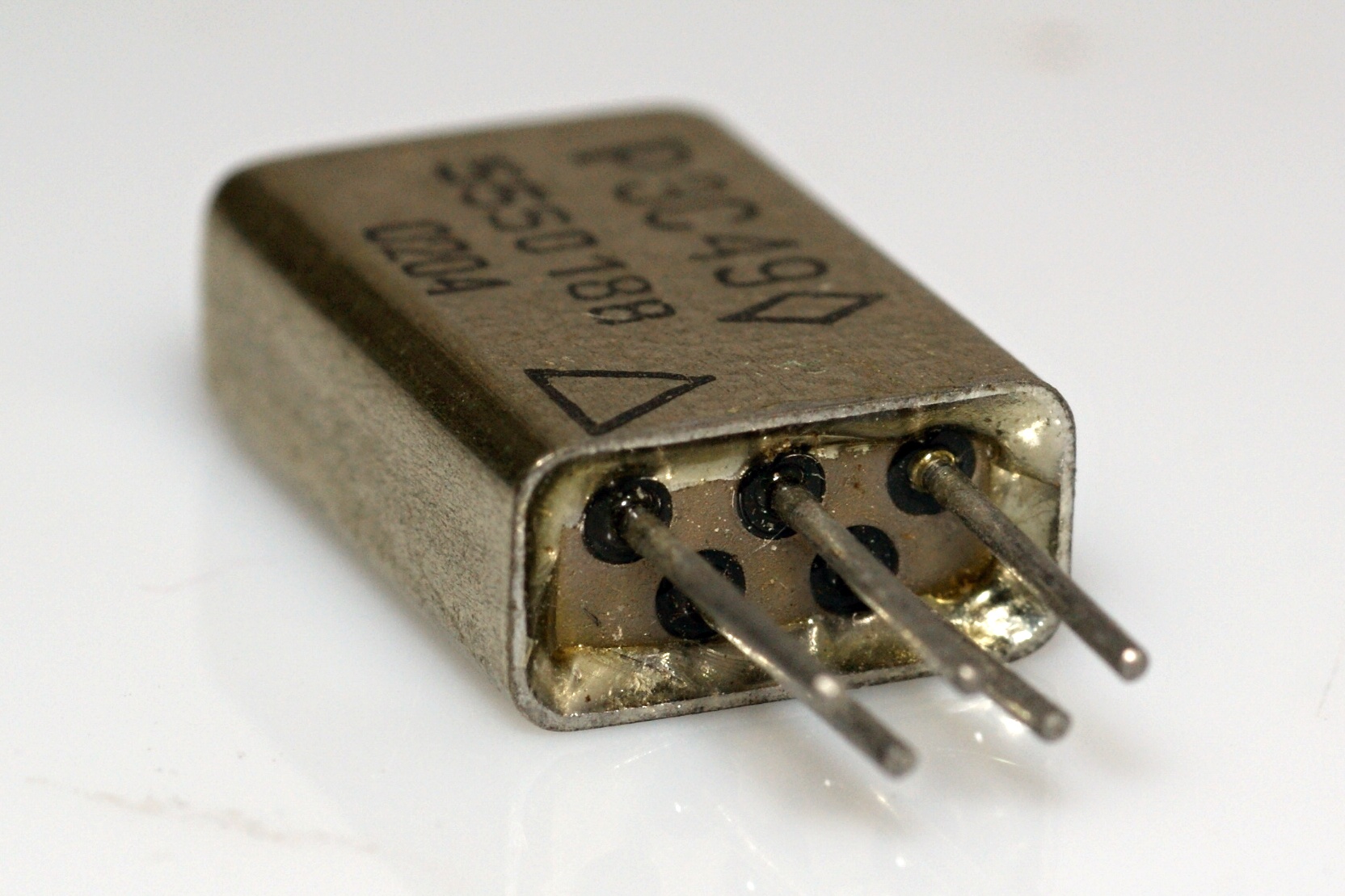

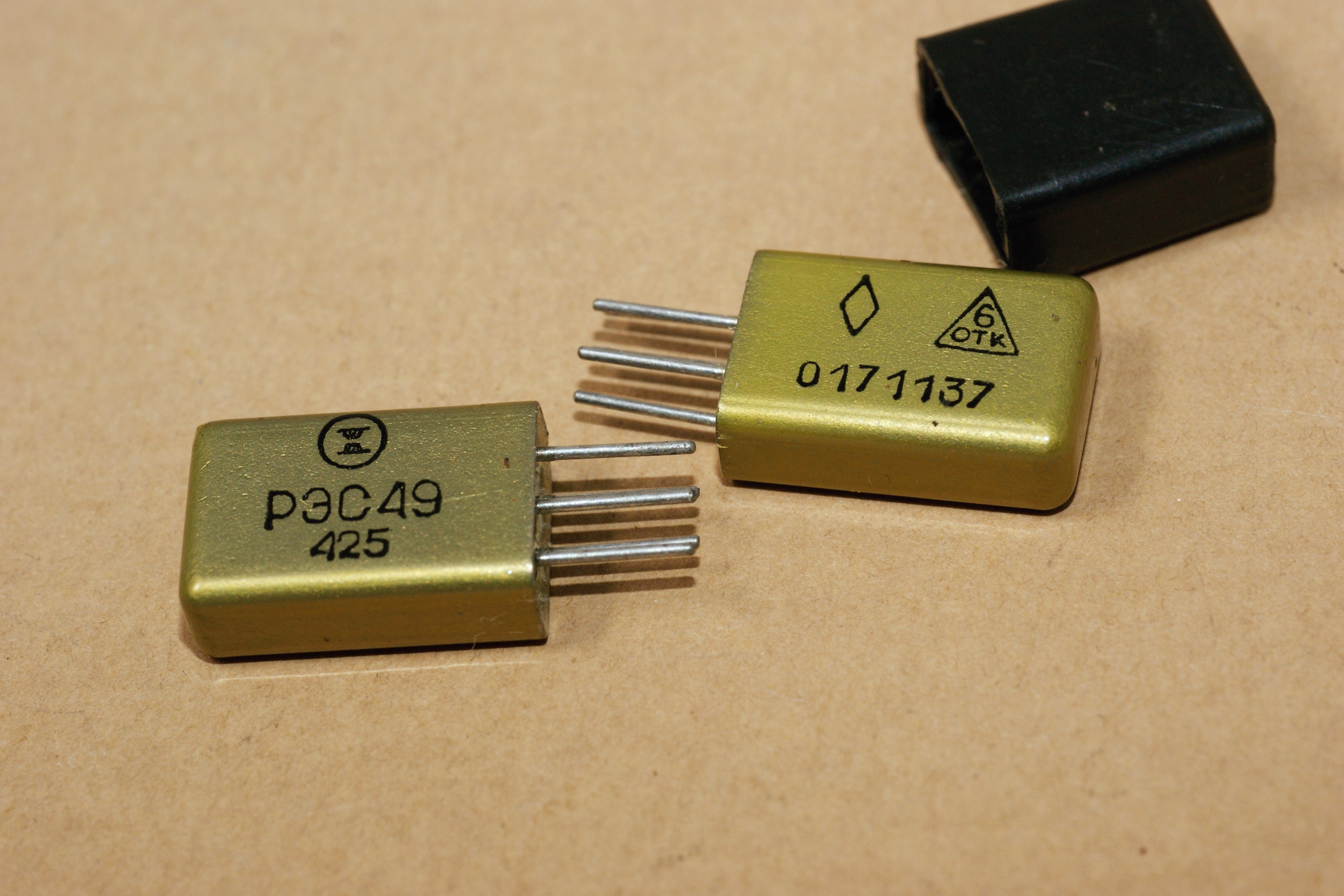

Но вот этот экземпляр довольно необычен. Сокращенное обозначение паспорта у него - 0204:

В такой маркировке первые две цифры - это последние две цифры полного номера заводского паспорта (т.е. РС4.529.421-02), а последние две - кодировка вида приёмки. Широко известны варианты 00 и 01 (военная приёмка и гражданская). А здесь - 04?
Это - маркировка экспортного исполнения, причём военного варианта!

Итак, РЭС49 - микроминиатюрное (по отечественной классификации), герметичной конструкции, с одним переключающим контактом.
Контакты реле могут коммутировать активную цепь с током 0,1 А при напряжении 150 В или до шести параллельно включенных обмоток реле типа РЭС49 при напряжении 20-36 В постоянного тока. Износостойкость при этом составляет 10 000 коммутаций. Варианты реле с позолоченными контактами могут коммутировать токи 10-6...10-3 А при напряжении 0,05-10 В.

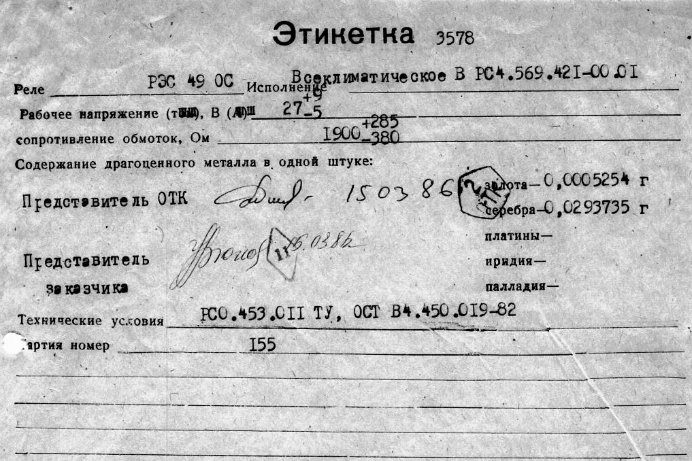

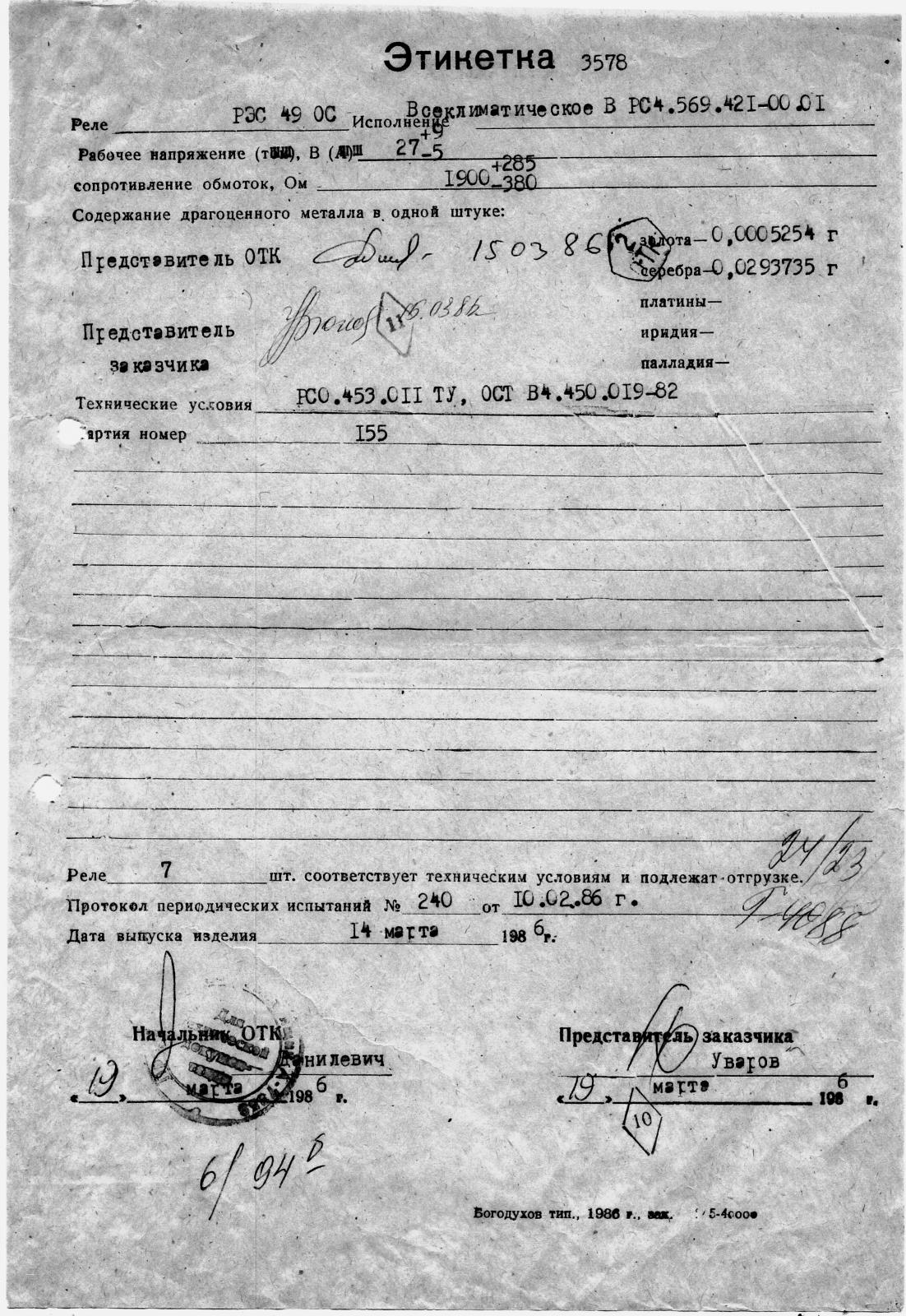

Справочная информация на него.

Разработаны эти реле были в лаборатории Ройзена В.З. ОКБ-3 питерского завода Северная Заря, начало серийного производства в Питере датируется 1967 годом, а затем они были переданы для серийного производства на Харьковский релейный завод (он же ХПО "Радиореле"); впрочем, есть свидетельства, что они выпускались и в Ереване.

Конструкция реле

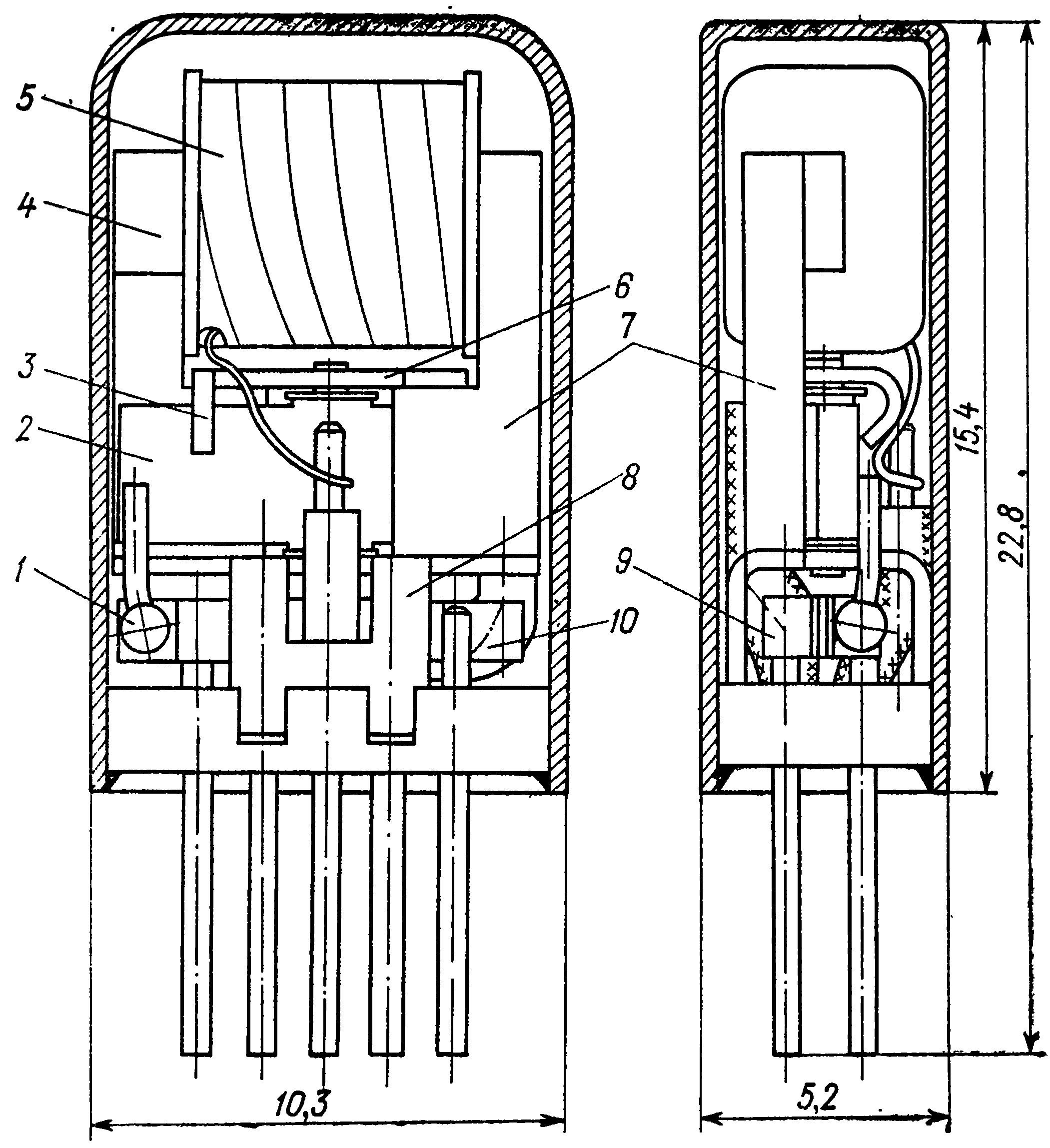

   Магнитопровод реле содержит два полюсных наконечника (7) Г-образной формы, плоские сердечник (4) и якорь (2) с полуосями-цапфами, расположенными вдоль короткой оси симметрии якоря. Детали магнитопровода изготовляются из мягкой стали марки ЭА. При сборке магнитопровода якорь и полюсные наконечники плотно прижимаются друг к другу своими плоскостями, после чего полюсные наконечники по своим торцам в расширенной части полюсов соединяются с помощью сварки со стойкой (8) и накладкой (6), которые изготовляются из нейзильбера. При сборке магнитопровода полуоси-цапфы якоря входят в отверстия в накладке и стойке. В исходном положении якорь удерживается у ограничительного упора 3 накладки усилием возвратной пружины. После сборки якоря с полюсными наконечниками между удлиненными свободными концами последних устанавливается сердечник с предварительно надетой на него катушкой (5) с обмоткой. Выступающие из катушки концы сердечника привариваются к свободным концам полюсных наконечников.

   Контактный узел содержит два неподвижных контакта (9) и одну подвижную контактную пружину (10). Неподвижные замыкающий и размыкающий контакты и подвижная контактная пружина изготовляются из пружинно-контактного сплава на основе серебра и не имеют прикрепленных к пружинам контактов деталей. Для возможности коммутации малых токов и напряжений контактные пружины покрыты гальваническим путем тонким слоем золота. После регулировки контактного узла на цоколь устанавливается магнитная система. Три выступа на стойке вставляются в пазы на цоколе, после чего соединяются с ним с помощью сварки. Переключение контактов при срабатывании реле и повороте якоря производится стеклянным шариком (1), расположенным на металлическом штырьке, который закреплен на одном из плеч якоря.

   Регулировка реле производится путем изменения свободного хода якоря и изгиба штырька со стеклянным шариком на якоре. Реле после регулировки закрывается кожухом и герметично запаивается.

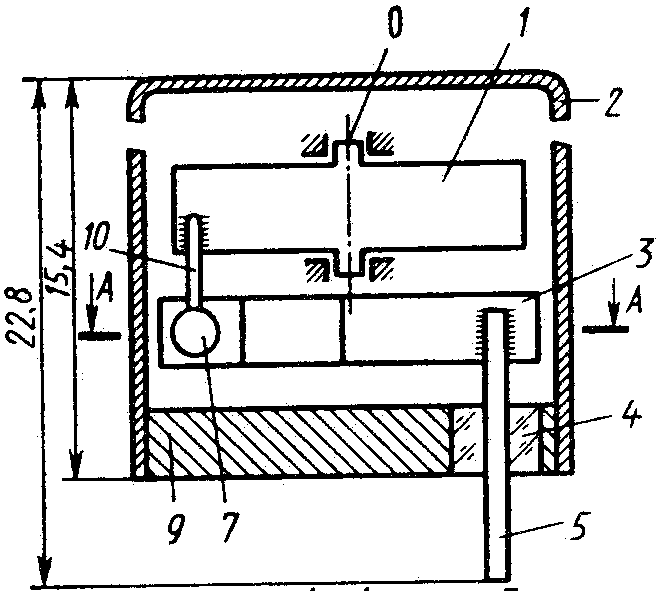

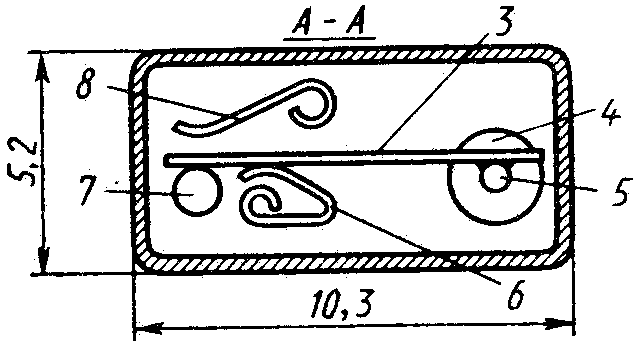

Якорь (1) поворачивается по часовой стрелке (в сечении А—А) вокруг оси (0) под действием электромагнитных сил, возникающих в рабочих зазорах между полюсами электромагнита и якорем. К якорю жестко прикреплен толкатель (10) со стеклянным изолирующим шариком (7), который изгибает подвижную контактную пружину (3), консольно закрепленную на выводе (5), изолированном от цоколя (основания) (9) реле с помощью стеклянной «слезки» (4).
Контактные пружины (3), (6), (8) выполнены из пружинно-контактного сплава на основе серебра. На концах неподвижных контактных пружин (6) и (8) выдавлены сферические поверхности, по которым и происходит контактирование.
Аналогичным образом устроены не показанные на рисунке выводы катушки реле, а также неподвижных контактов — размыкающего (6) и замыкающего (8). Оболочка (2) реле герметично присоединена к цоколю.

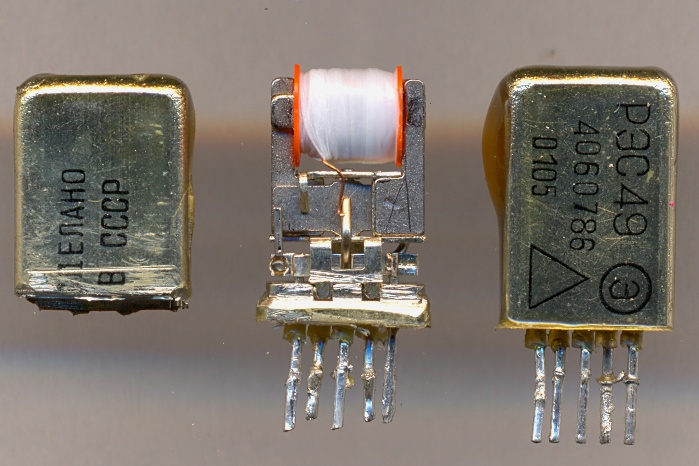

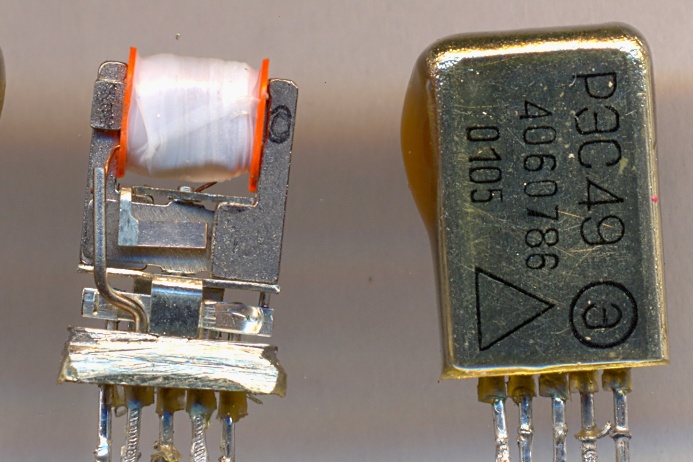

(фото с форума Радиокартинки)

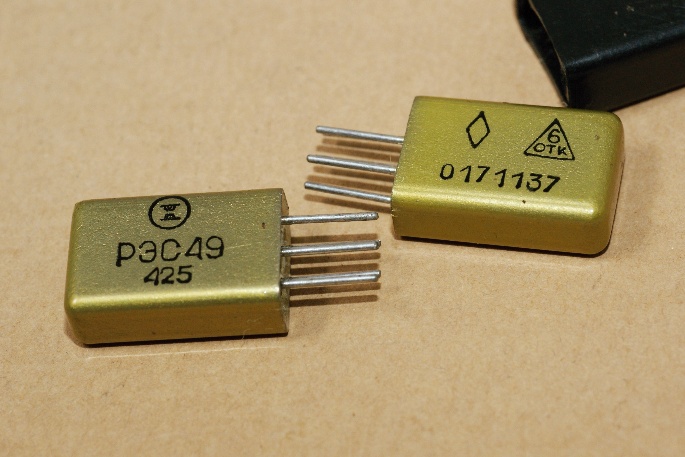

(фото с форума Радиокартинки)

Источники:

1. Ройзен В. З. Миниатюрные герметичные электромагнитные реле. Л., "Энергия", 1976. (Б-ка по автоматике. Вып. 564).
2. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
3. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев. - М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
4. Каталог "Изделия промышленности средств связи". Серия 4. Электромагнитные механизмы (реле). Тематический выпуск "Электромагнитные механизмы (реле)". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1983.
5. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле. - 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
6. Электромеханические элементы автоматики: учеб. для вузов по спец. "Электрич. аппараты"/Б.К. Буль, О.Б. Буль, В.А. Азанов, В.Н. Шоффа. - М.: Высш. шк., 1988.
7. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1988.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле. - 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
