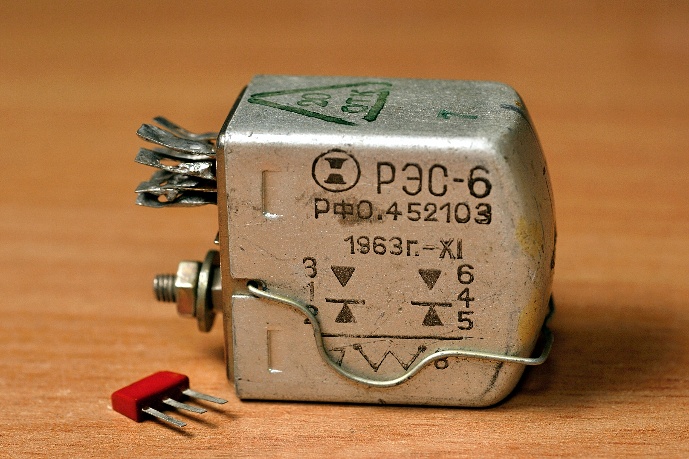

Вполне обычное, но старое реле РЭС6 представляет собой
миниатюрное реле, предназначенное для
эксплуатации в передвижной малогабаритной аппаратуре.
Реле завальцованное, одностабильное, с одним или двумя замыкающими,
размыкающими и переключающими контактами, питаемое постоянным током,
предназначено для коммутации электрических цепей постоянного и
переменного тока частотой до 1000 Гц. Оно было
разработано в 50-х годах специалистами ОКБ-3 вместе с работниками ОГТ и ОГК
завода питерского завода
"Северная Заря".
Справочный лист и данные из отраслевого каталога на него.

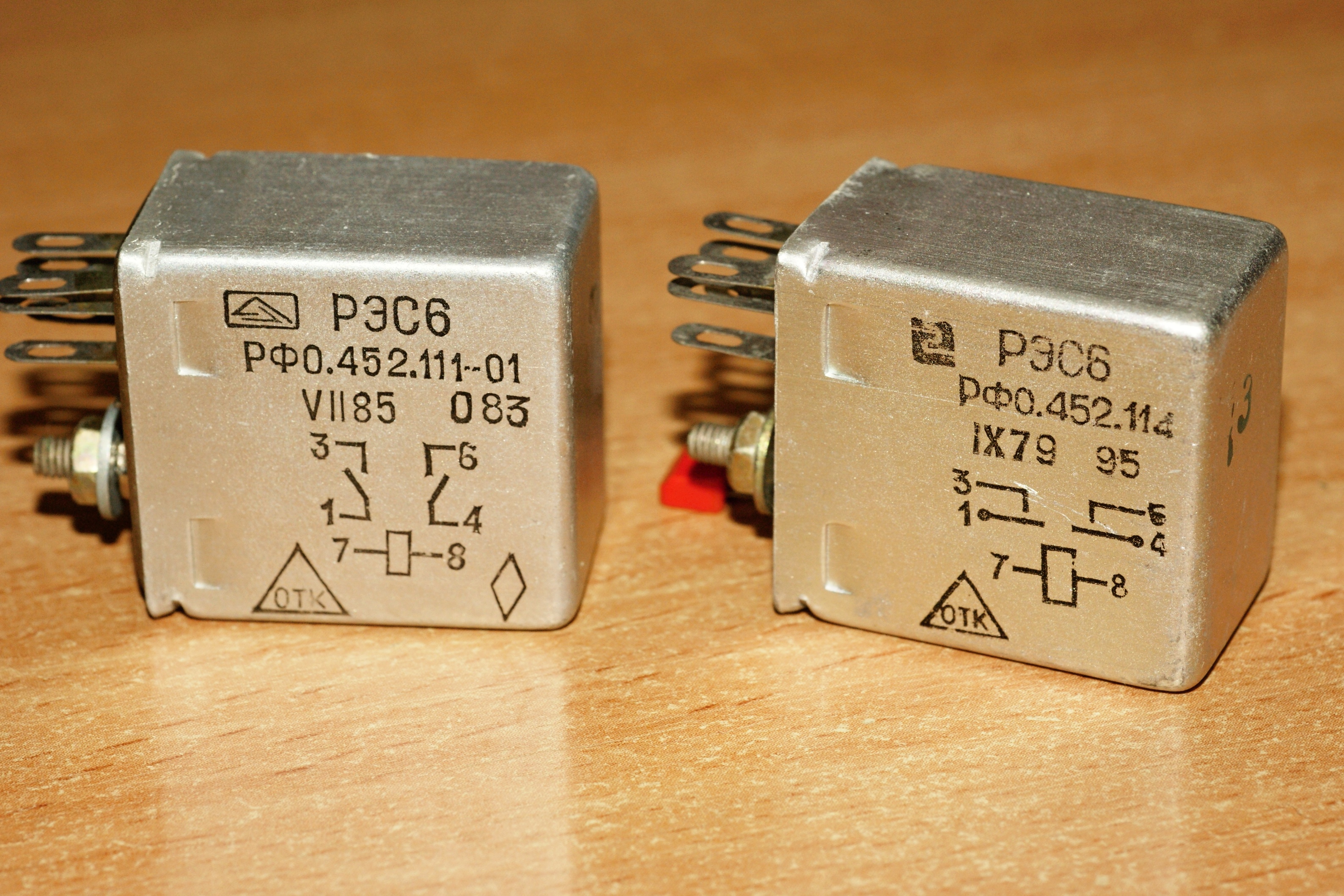

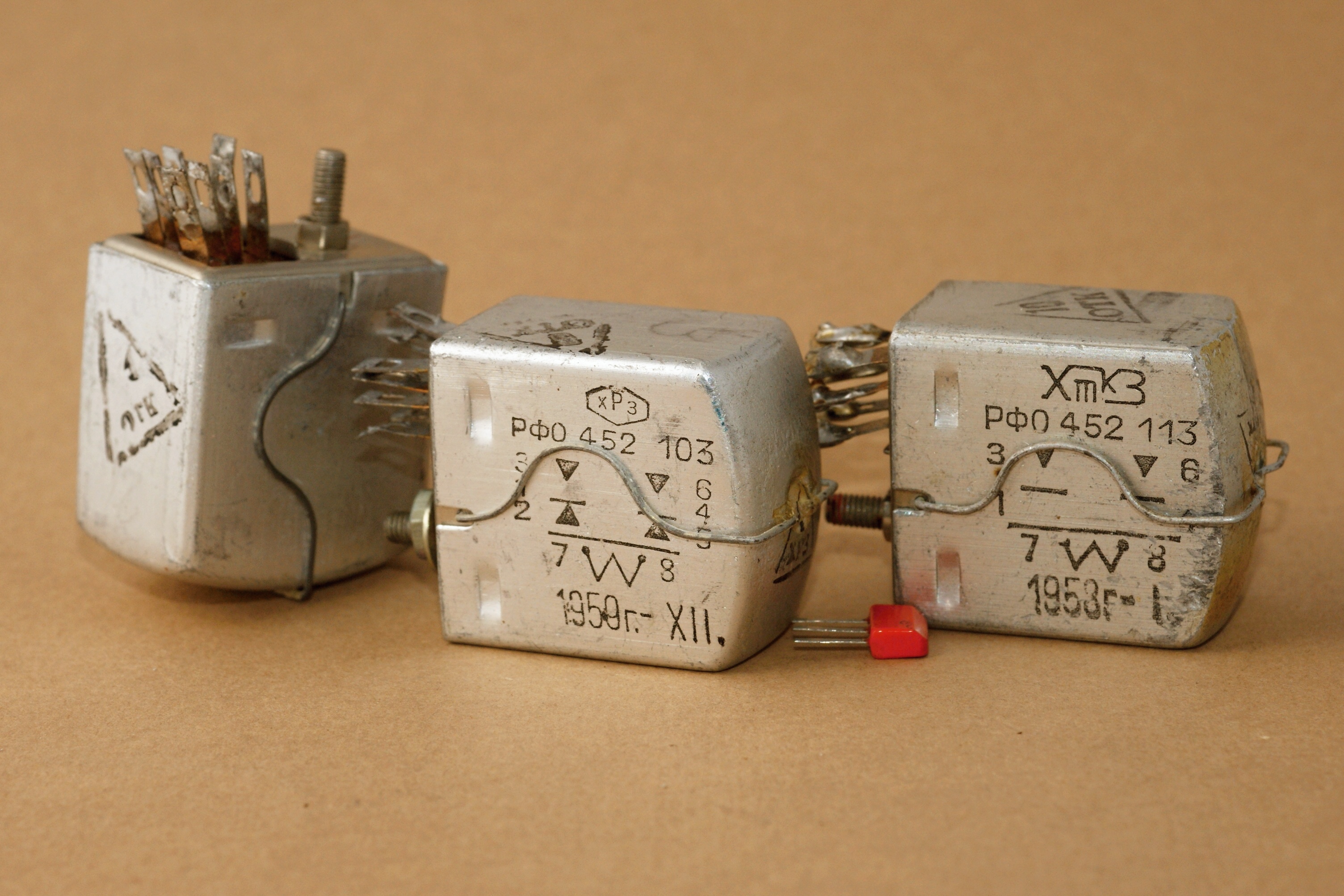

Выпускались эти реле Харьковским релейным заводом (он же Харьковский телефонно-коммутаторный завод, он же "предприятие п/я 274", ныне ПО "Радиореле"); встречаются и реле производства Ереванского и Капанского релейных заводов (Армения).

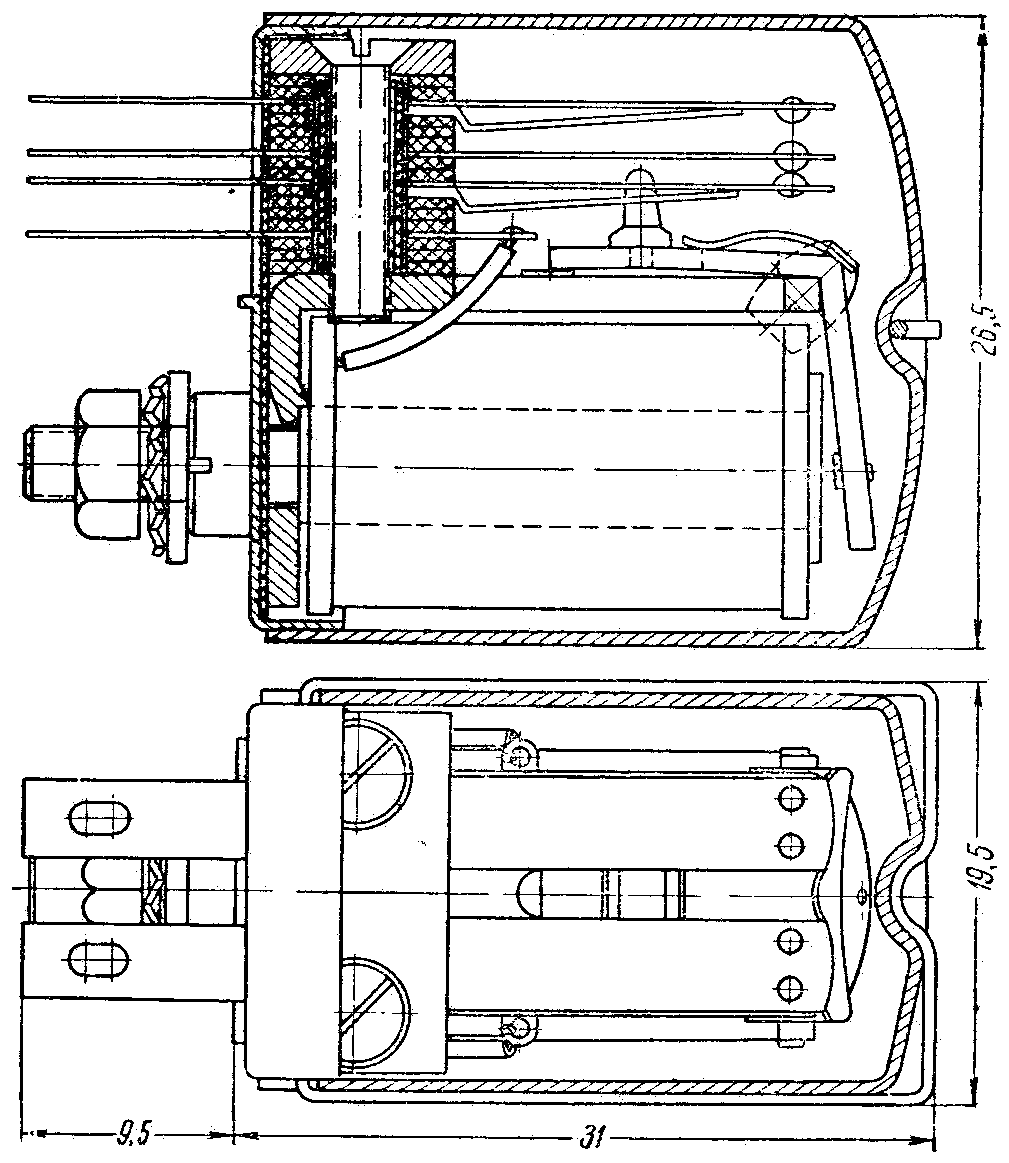

Магнитная система реле типа РЭС6 аналогична магнитной системе реле типа РСМ, но длина сердечника и корпуса немного больше (22 мм). Основной магнитный поток замыкается через сердечник с полюсным наконечником, скобу и якорь.
Контактная система имеет другую конструкцию, контактные
пружины с прокладками из стеклотекстолита собраны в пакет, который двумя
винтами крепится к корпусу. Все пружины изготовлены из бронзы толщиной
0,15 мм.
Плоская возвратная пружина прижимает нижнюю часть якоря к скобе и одновременно верхней своей частью прижимает якорь к призме скобы, на которой осуществляется его вращение. Возвратная пружина укреплена на специальных выступах скобы.
Неподвижные пружины лежат на латунных опорных пружинах. Длина контактных пружин 14,5 мм, ширина 4 мм. Контакты двойные, серебряные.

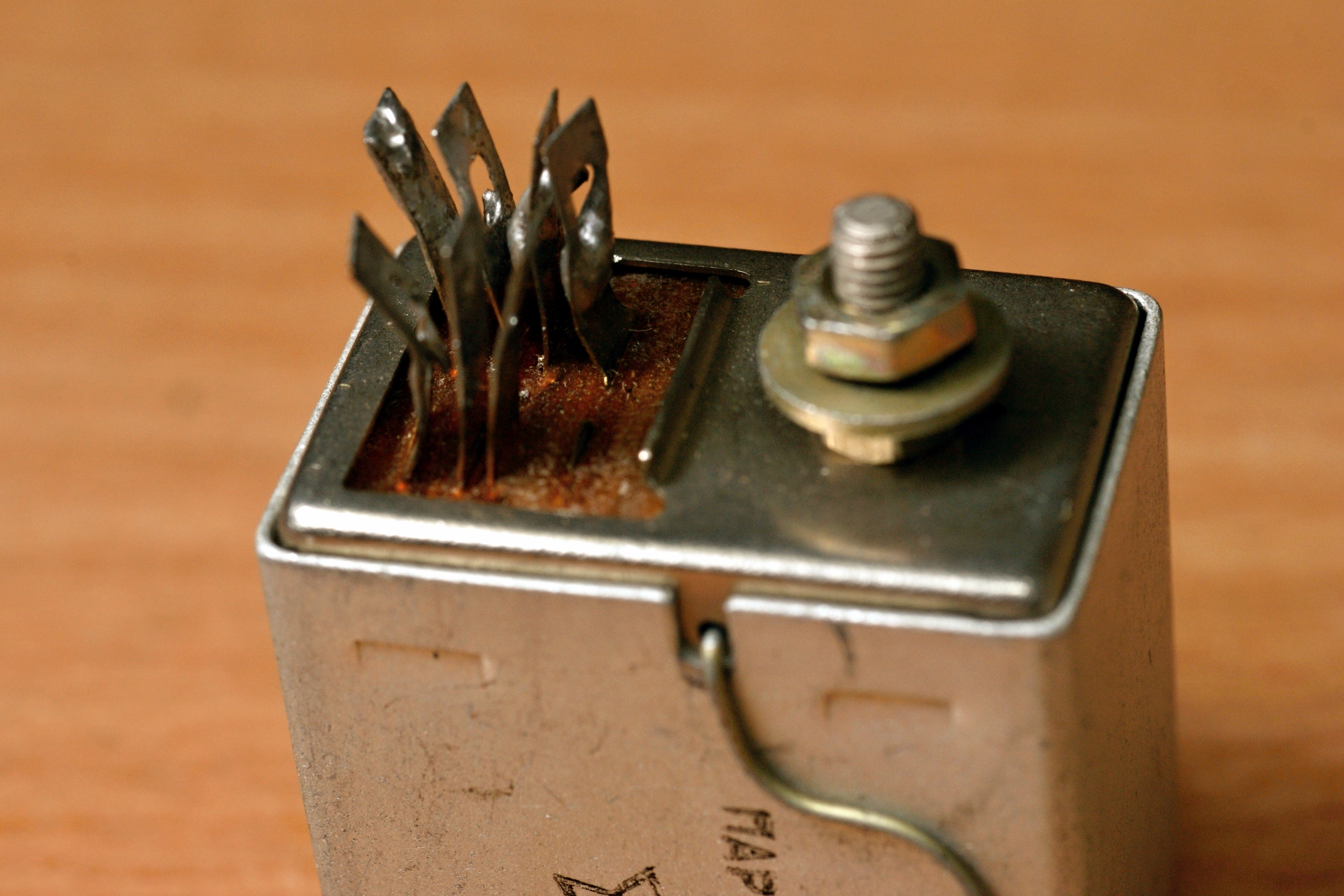

Сердечник вместе с намотанной на него обмоткой прикреплён к скобе с помощью гайки, навинчиваемой на хвостовик сердечника. С помощью этого хвостовика и специальной гайки реле укрепляется на монтажной плате. Контакты обмотки выведены к паяльным штифтам (лепесткам), заложенным в контактный пакет.
Якорь имеет Г-образную форму. В той его части, которой якорь прижимается к сердечнику при срабатывании реле, закреплен штифт отлипания.
На вертикальной части якоря укреплена колодка с двумя штифтами из изоляционного материала, посредством которых обеспечивается замыкание нормально разомкнутых контактов и размыкание нормально замкнутых при срабатывании реле. Нижний конец якоря заужен, и при отпущенном состояние якорь упирается им в скобу. Этим обеспечивается ограничение движения якоря при отпускании.

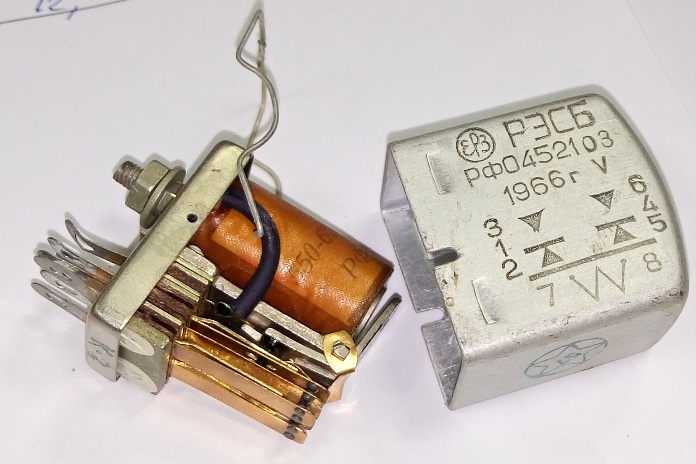

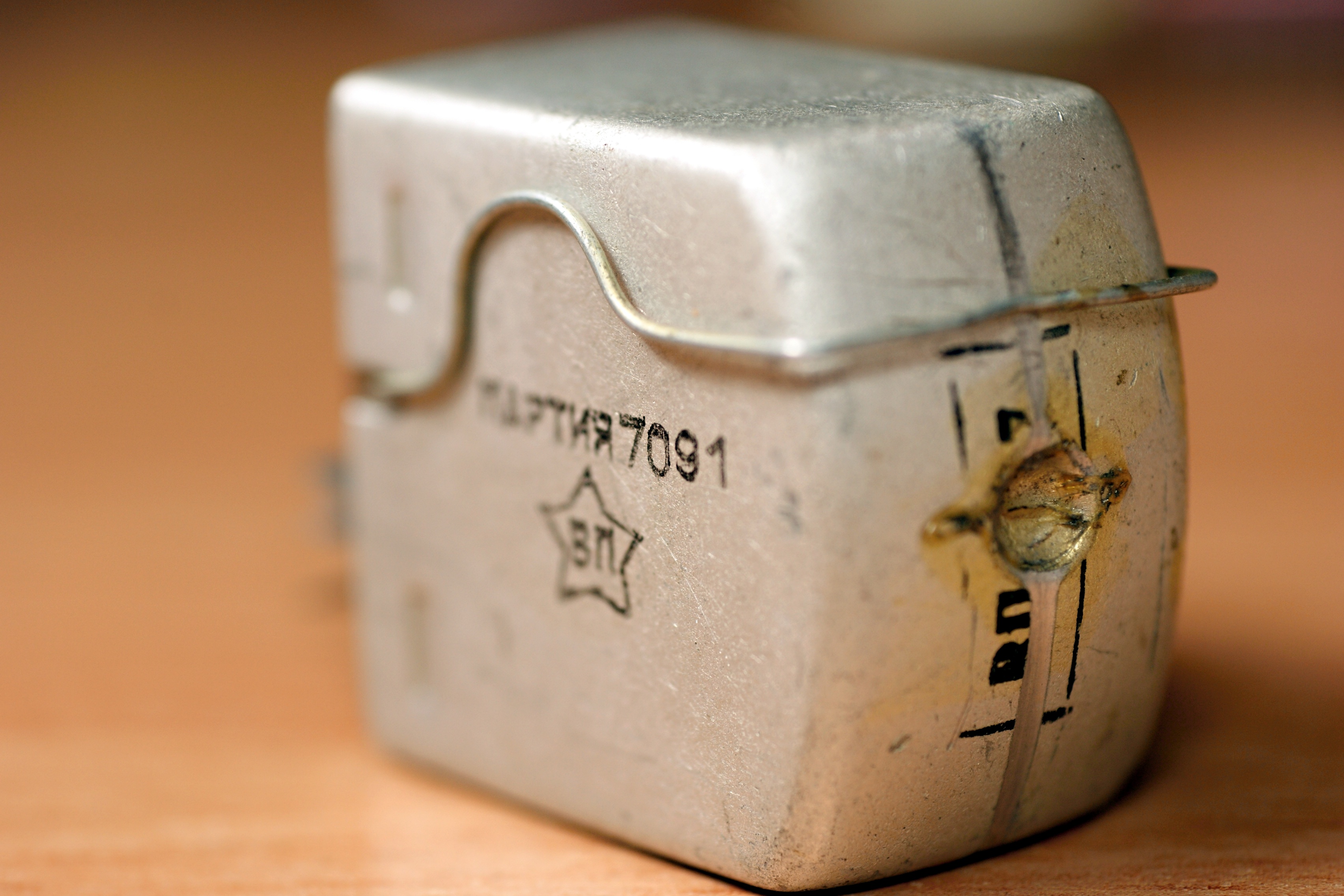

Реле имеет задний щиток из стали и защищено съемным алюминиевым пылезащитным чехлом, который удерживается П-образной пружиной из стальной проволоки.
Контакты реле выдерживают 50 000 циклов при активной нагрузке 2А/30В или 200 000 циклов при активной нагрузке 0,1А/300В, а также 1000 циклов при активной нагрузке 6А/28В постоянного тока.
Изоляция обмотки и контактов выдерживает испытательное напряжение 500 В эфф.
(фото Александра Назаренко)
