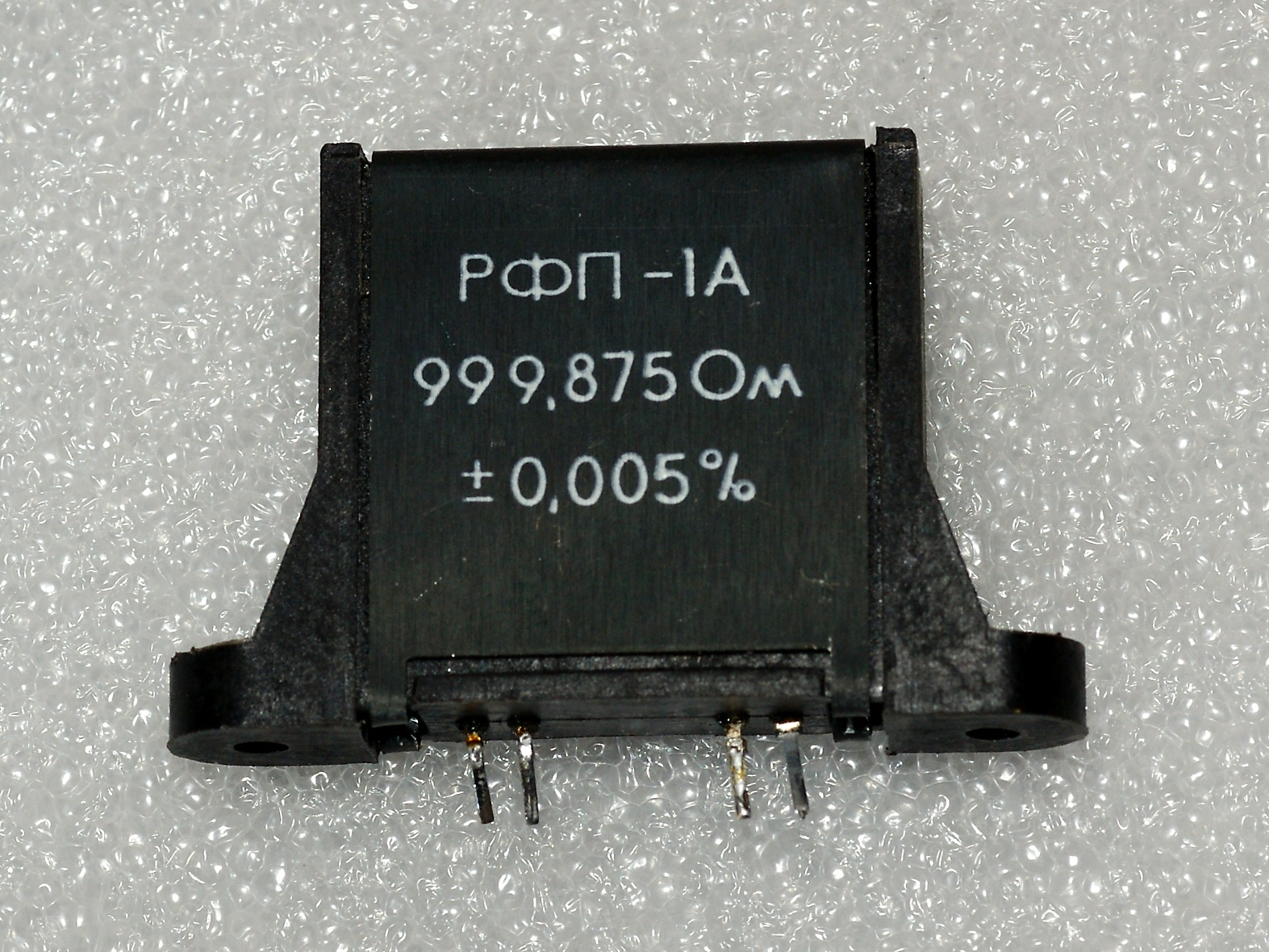

РФП-1

(Р)езисторы (Ф)ольговые (П)рецизионные, (1)ой модели; буква А в названии, полагаю, обозначает группу по ТКС (+10х10-6 1/°С).

Это первые представители класса металлофольговых резисторов в моей коллекции. Такие сопротивления обладают повышенными точностными характеристиками и применяются в качестве эталонов сопротивления и измерительных токовых шунтов.

Разработкой и выпуском этих резисторов занимался один из отделов Минского научно-исследовательского приборостроительного института (МНИПИ), созданный в 1981 году.

Ныне он выделился в обособленное предприятие - Научно-производственное Белорусско-Российское СООО "АЯКС".

Первые прецизионные и сверхпрецизионные резисторы и делители, разработанные сотрудниками отдела прецизионных измерений, использовались в вольтметре В7-39, затем в вольтметре В7-46, в цифровом нановольтметре В2-39. Возможно и мой образец взят из одного из этих приборов.

Электрические параметры

Диапазон выпускаемых номиналов - 1 Ом ... 100 кОм
Предельная рабочая мощность - 1 Вт
Номинальная рабочая мощность - 0,5 Вт (по некоторым данным 0,1 Вт)
Допускаемое отклонение от номинального сопротивления +0,005%  +0,01%  +0,05%  +0,1%  +1,0%
Временная нестабильность в течение 10000 ч не превышает
при предельной рабочей мощности - +0,01%
при 1/2 предельной рабочей мощности - +0,005%
при номинальной рабочей мощности - +0,002%
Группы по температурному коэффициенту сопротивления +1  +2  +3  +5  +10 ppm

Паспорт от этих резисторов.

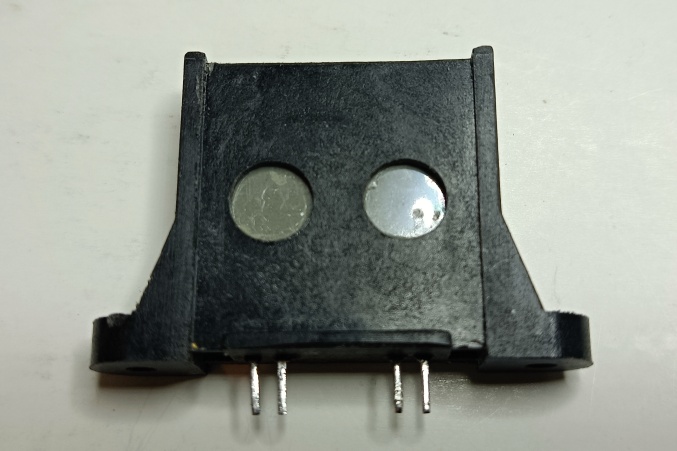

(фото Александра Назаренко)

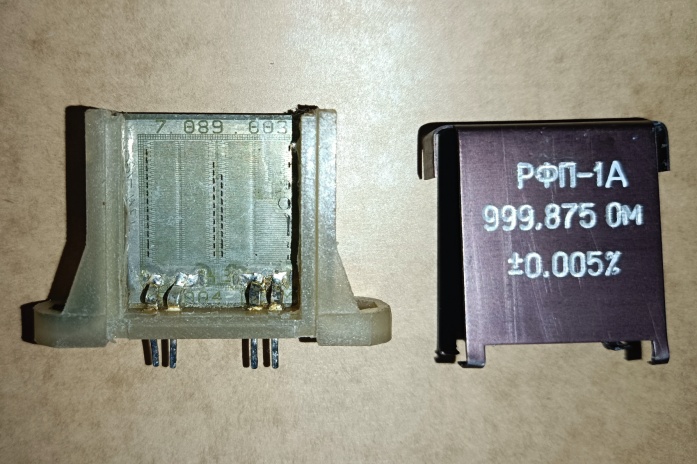

(фото из ТГ-канала Эталон Chat)

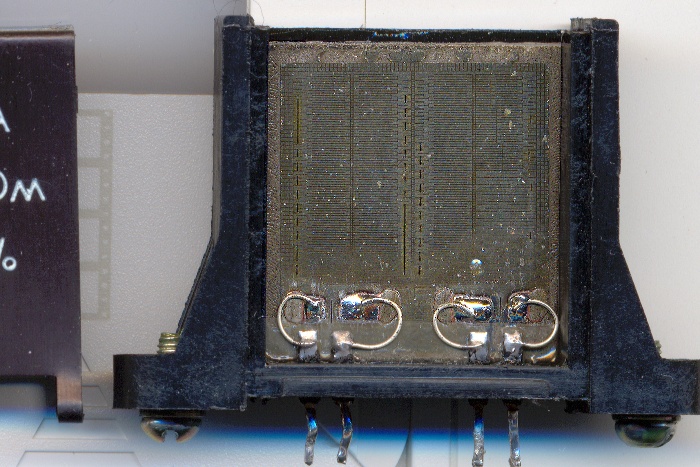

(фото из ТГ-канала Эталон Chat)
