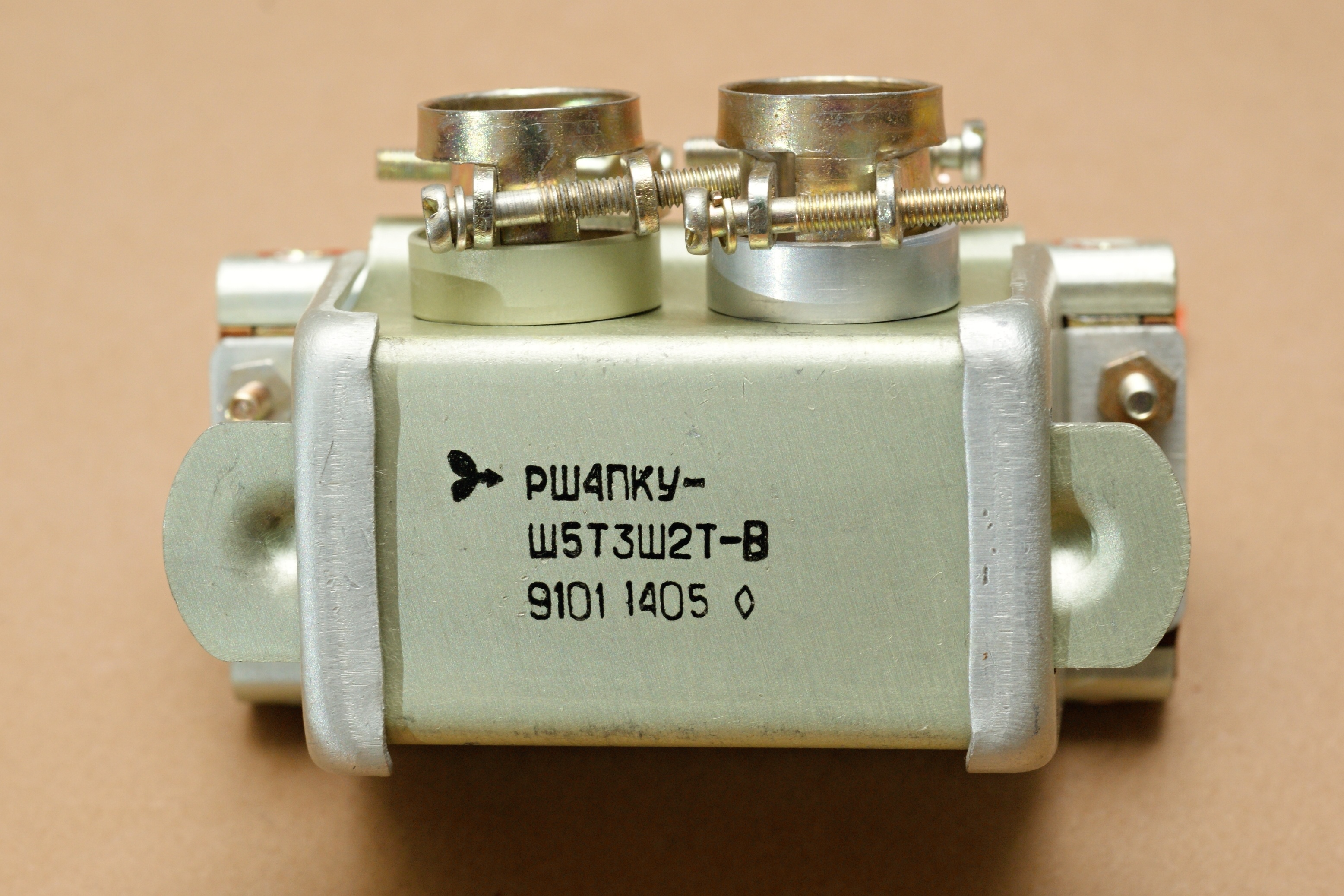

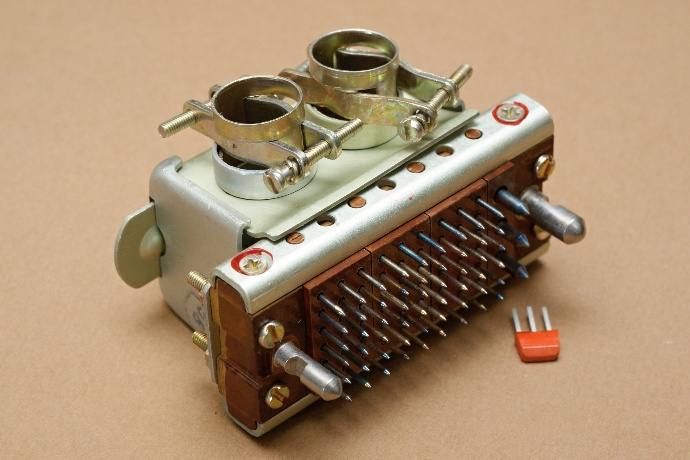

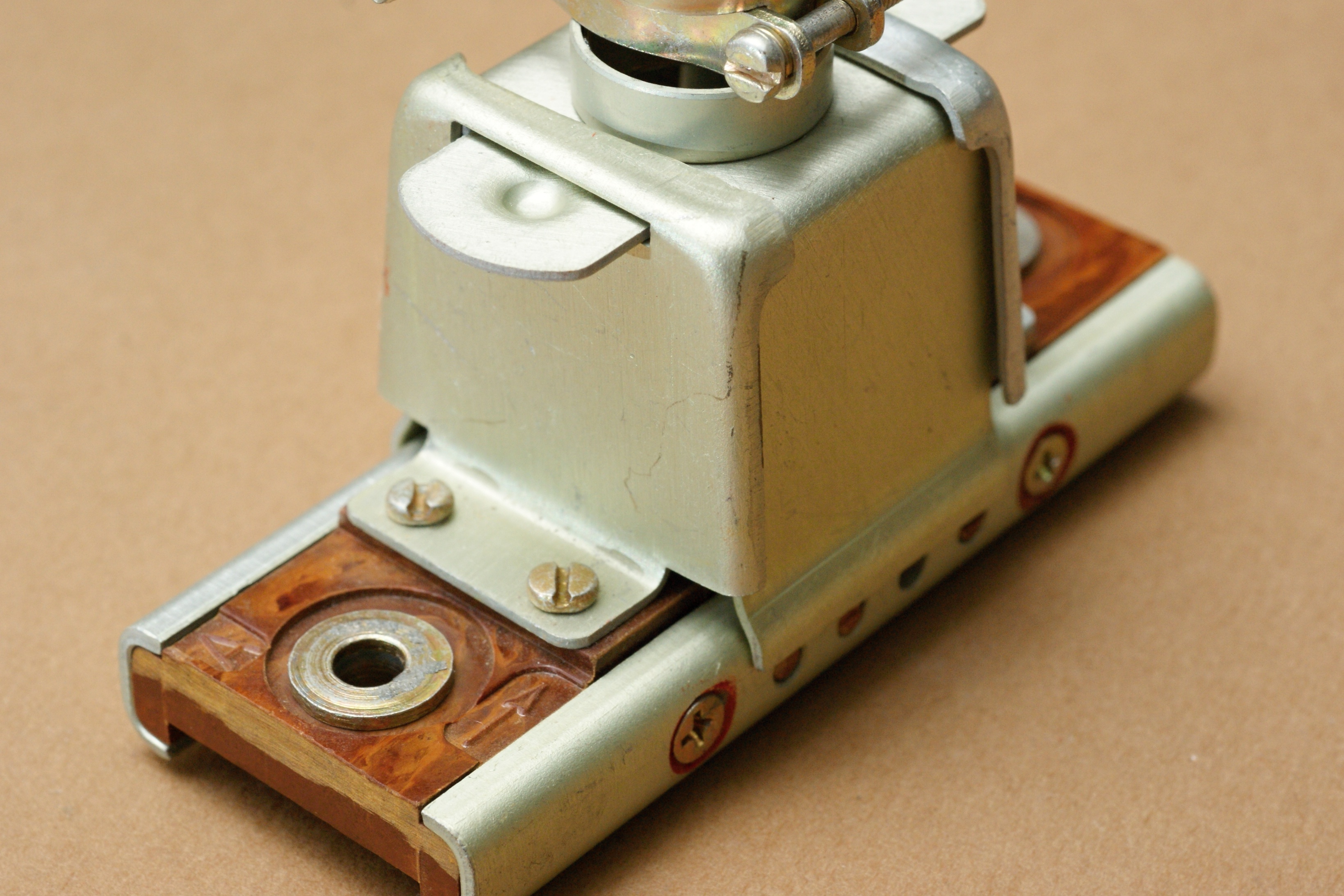

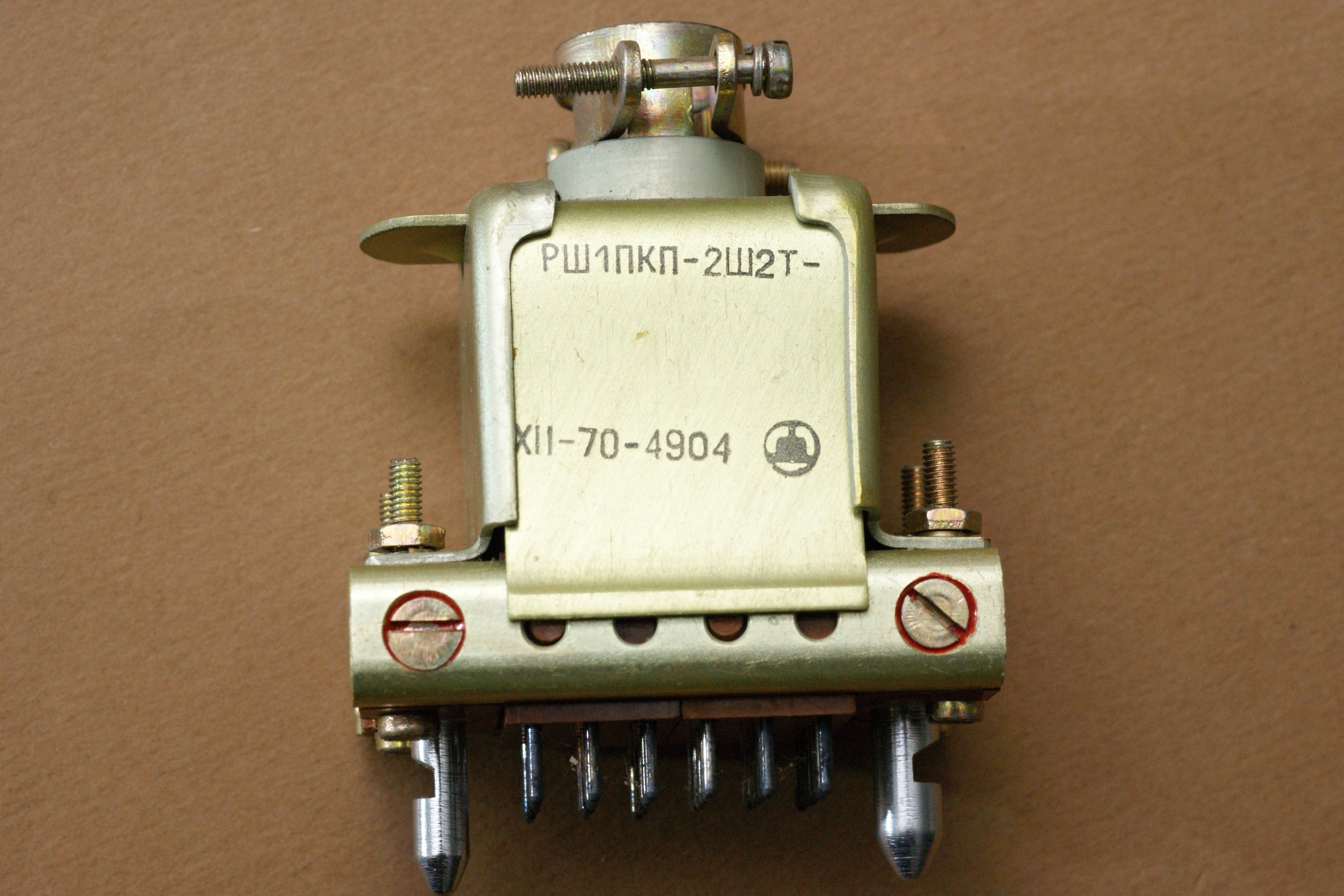

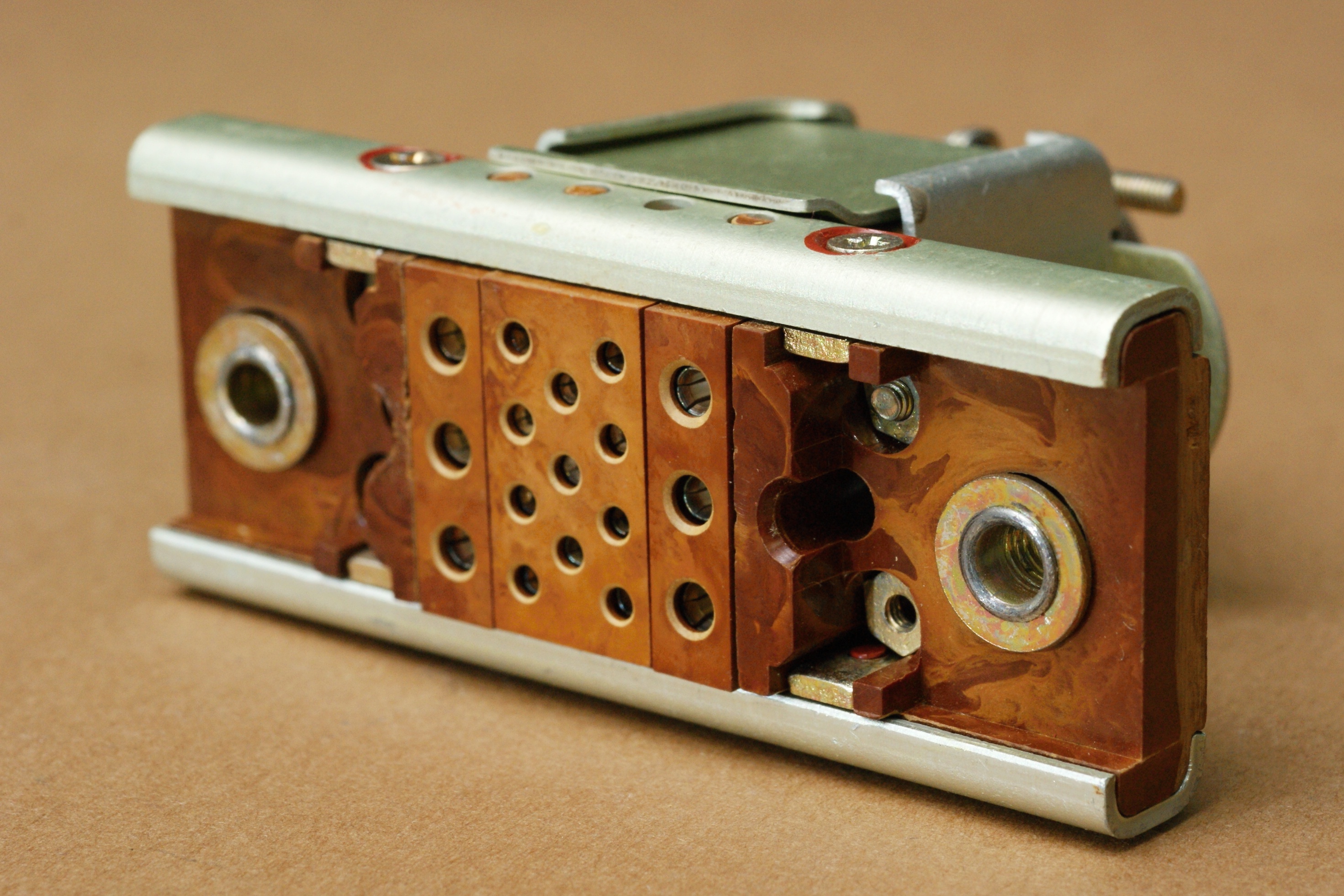

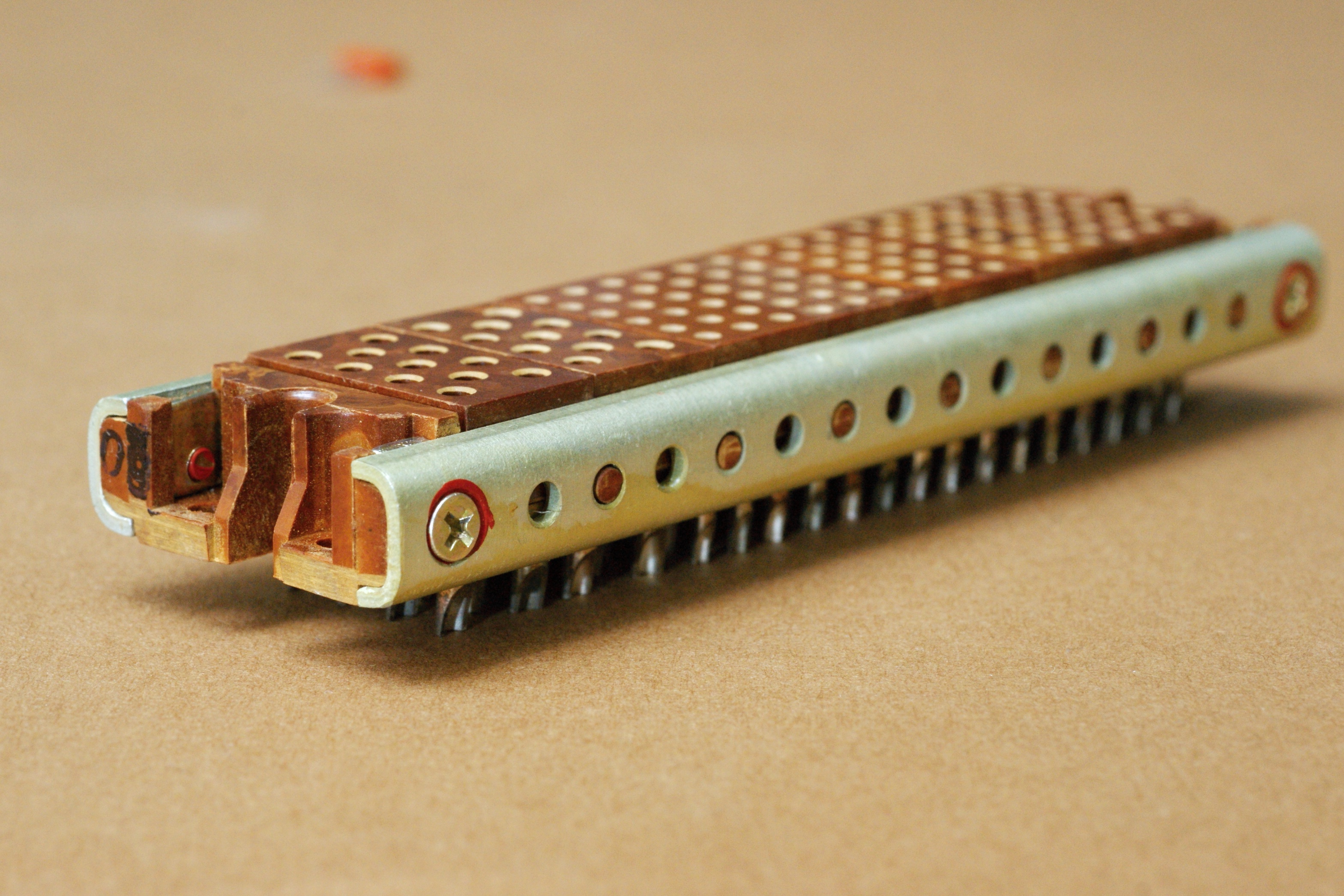

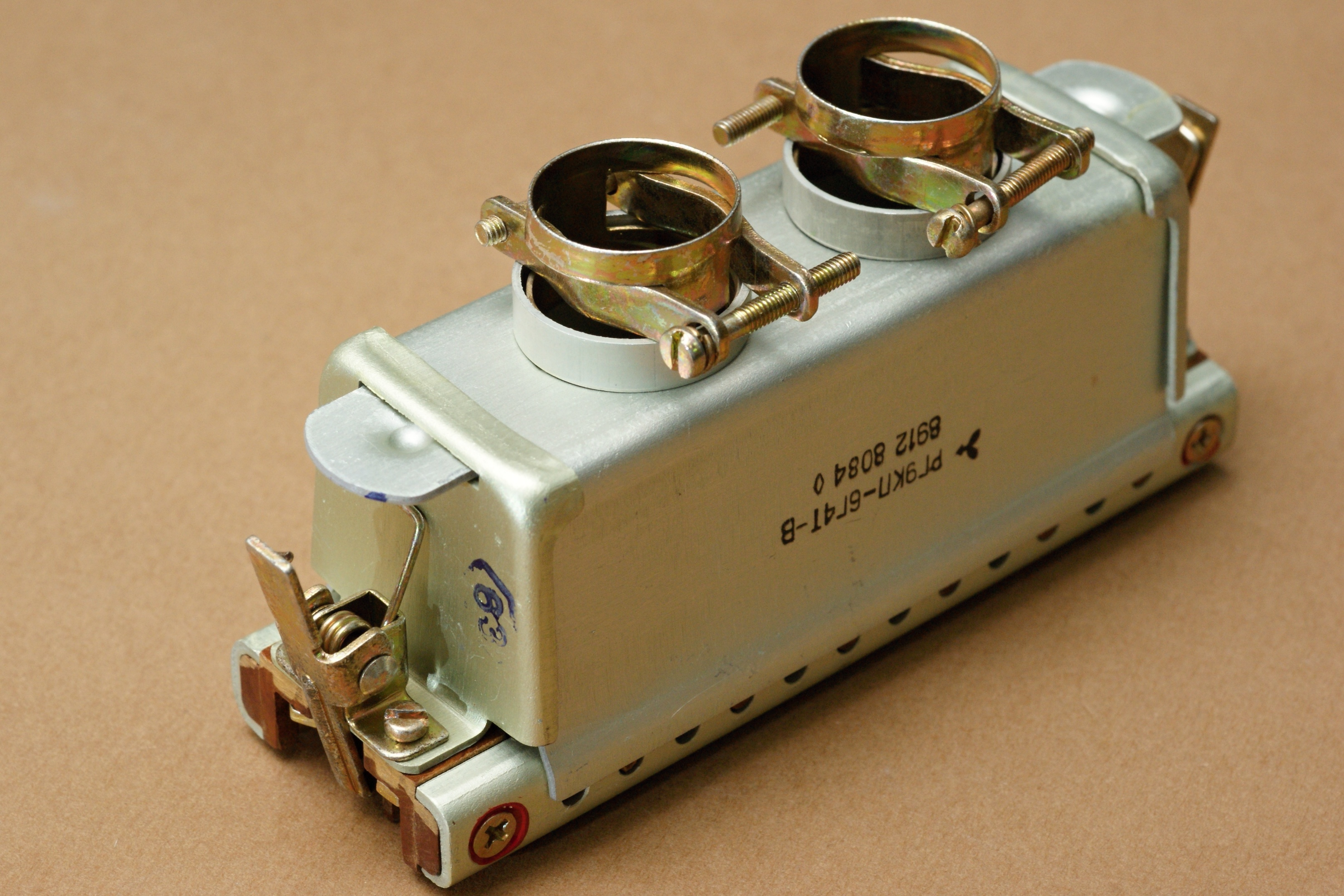

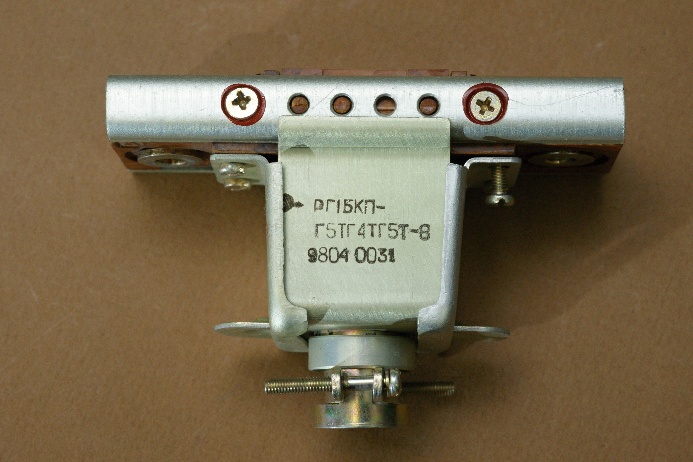

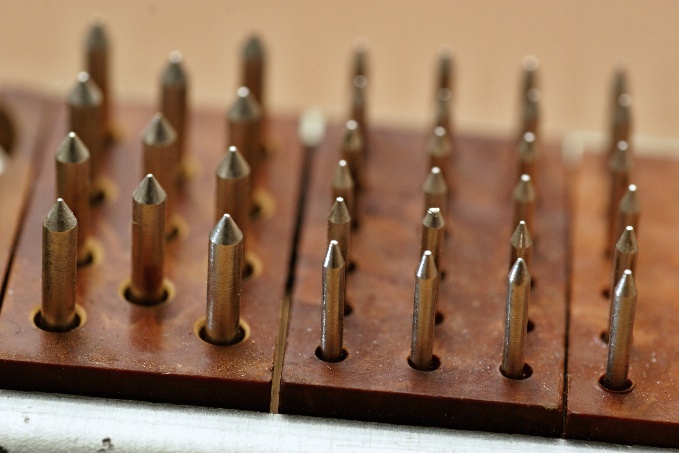

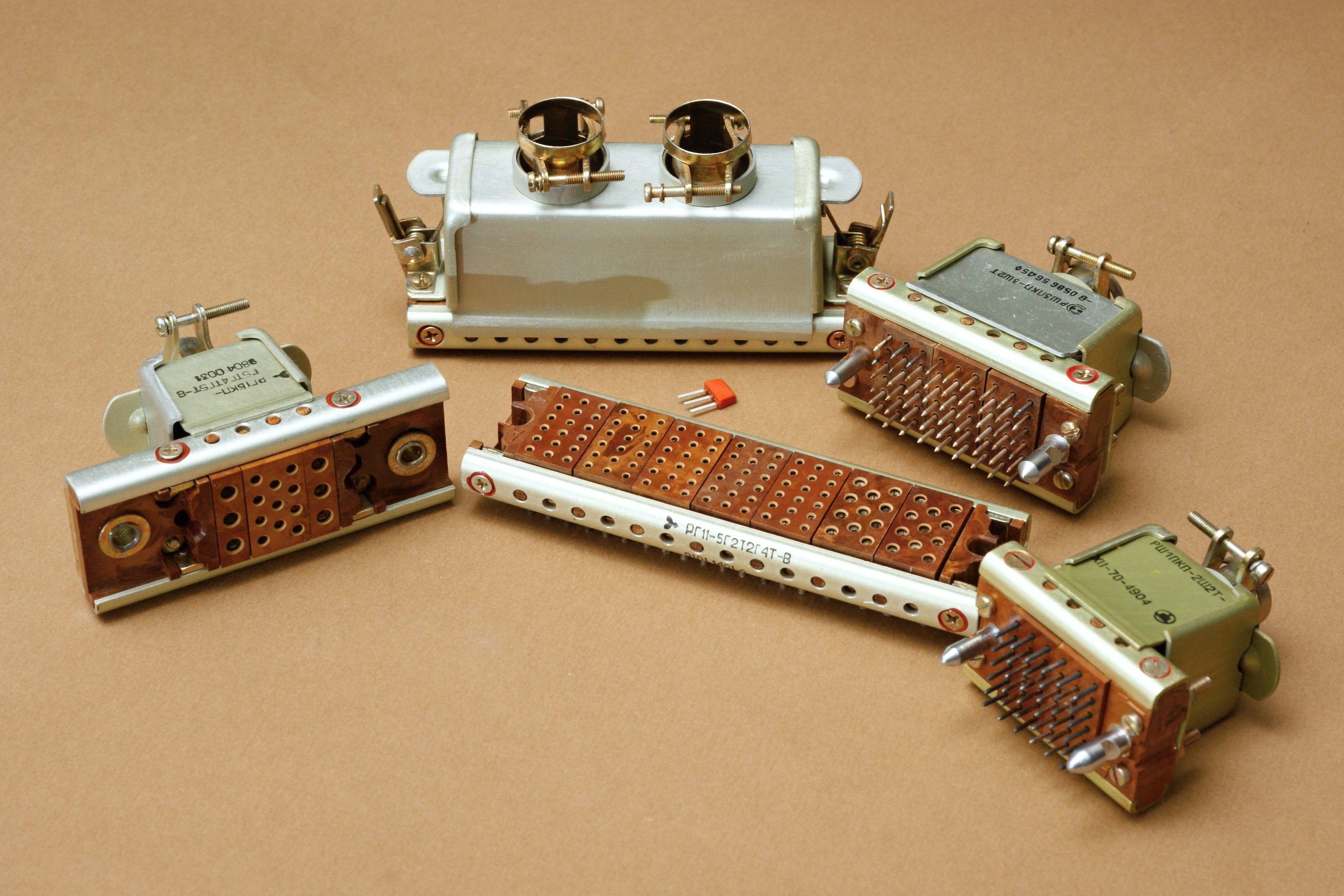

Прямоугольные соединители комбинированного типа (для низкочастотных, высокочастотных и высоковольтных цепей). Имеют модульную наборную конструкцию, при которой в стандартной колодке могут набираться самые разные сочетания контактов, как результат - у этих разъемов огромное количество разновидностей.
История их пока неясна. Предположительно, разработчиком их был
московский НИИ специальной техники (который в дальнейшем стал НИИ приборостроения,
а в наше время Российские
космические системы).
Дальнейшую модернизацию проводили Казанское конструкторское бюро штепсельных разъёмов
(ныне вошедшее в состав
Элекона) и
завод Атлант
(г.Изобильный, Ставропольский край).
Производители - украинские предприятия, входящие в Харьковское ПО "Коннектор":
Харьковский завод радиоэлементов (сейчас это
АО "Коннектор")
и Антрацитовский завод "Эталон" (от которого ныне осталось лишь
Дочернее предприятие "Эталон-Техно").
Что интересно, несмотря на их древность, потребность и их производство
сохранились и доныне.
Вырезка из внутриинститутского справочника 1966 года и данные из отраслевого каталога от 1977г.
Высоковольтные варианты
Высокочастотные варианты
Система обозначения состоит из элементов:
(Ш)тыри, (Г)незда или (П) - проставки-вкладыши без контактов | |
1...50 - низкочастотные контакты; 51...60 - высоковольтные контакты; 61 и больше - высокочастотные контакты; для вкладышей без контактов (П) условные номера обозначают: П1 - одинарная колодка; П2 - двойная колодка; П3 - тройная колодка | |
*В первоначальной системе обозначений этот элемент имел
иную расшифровку. Количество возможных наборов было ограничено, их ассортимент
регламентирован и в обозначении указывался просто условный номер набора, от "-1"
до "-16". При этом для каждого размера корпуса набор сочетаний был свой
собственный.
В дальнейшем это ограничение было снято, и разъемы поставлялись с любым возможным
сочетанием колодок.
Хотя формально в этих разъемов зарезервированы обозначения
для десяти видов высоковольтных колодок, но фактически существовал лишь один,
с номером 51, для подсоединения проводов типа ПВСТ или ВЗМ-250-4,5. Его рабочее
напряжение - до 3000 в, с токовой нагрузкой до 5 А на контактную пару.

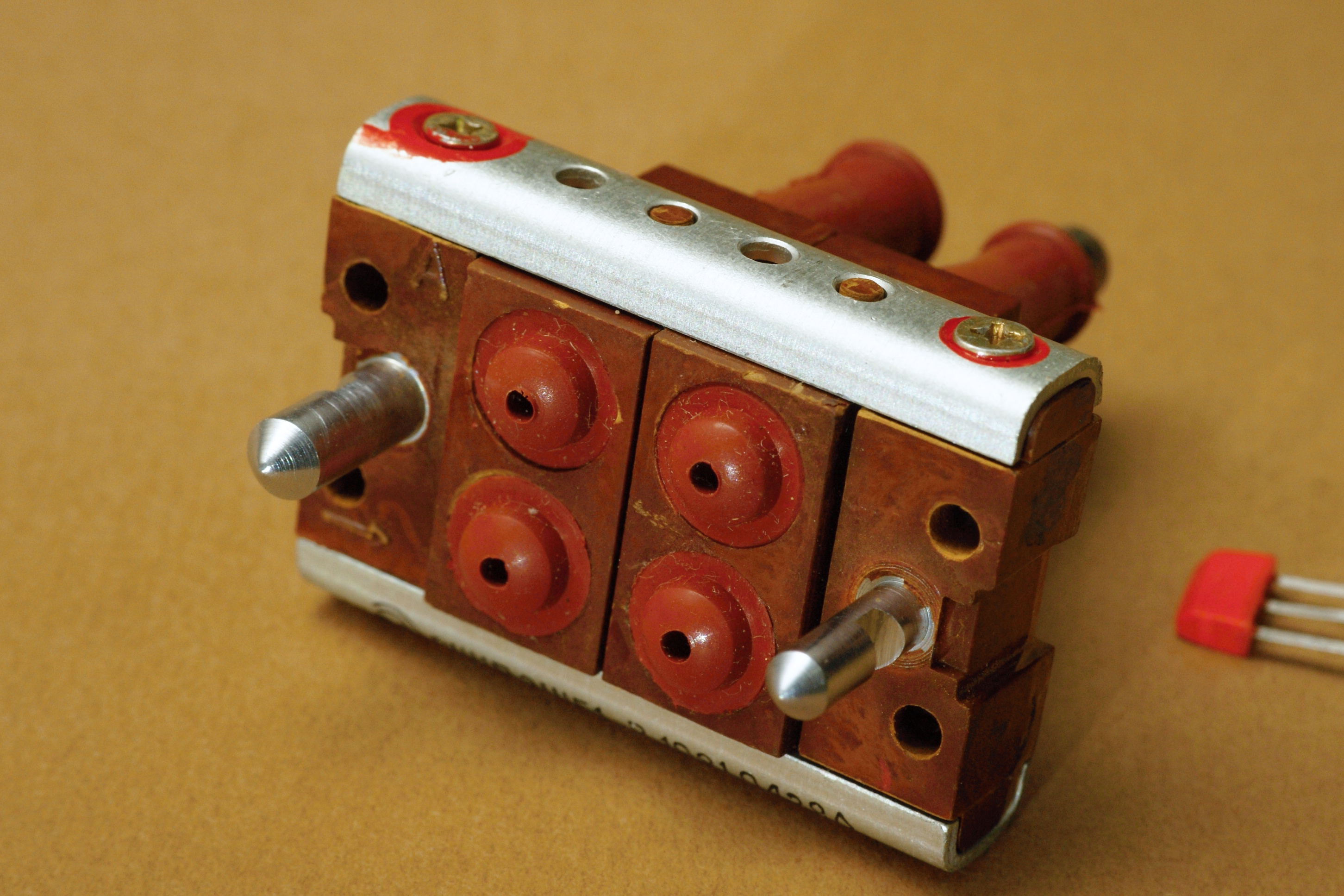

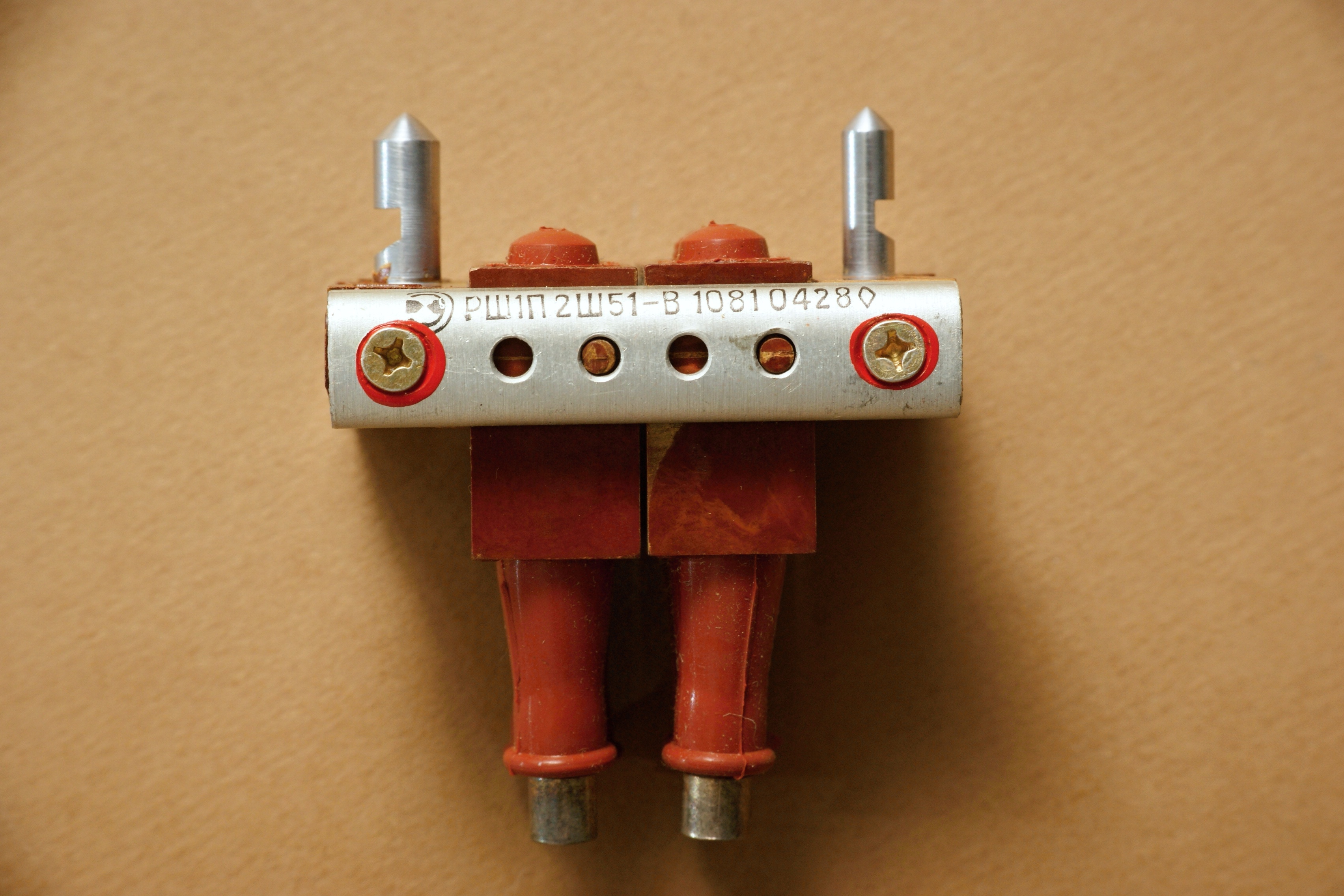

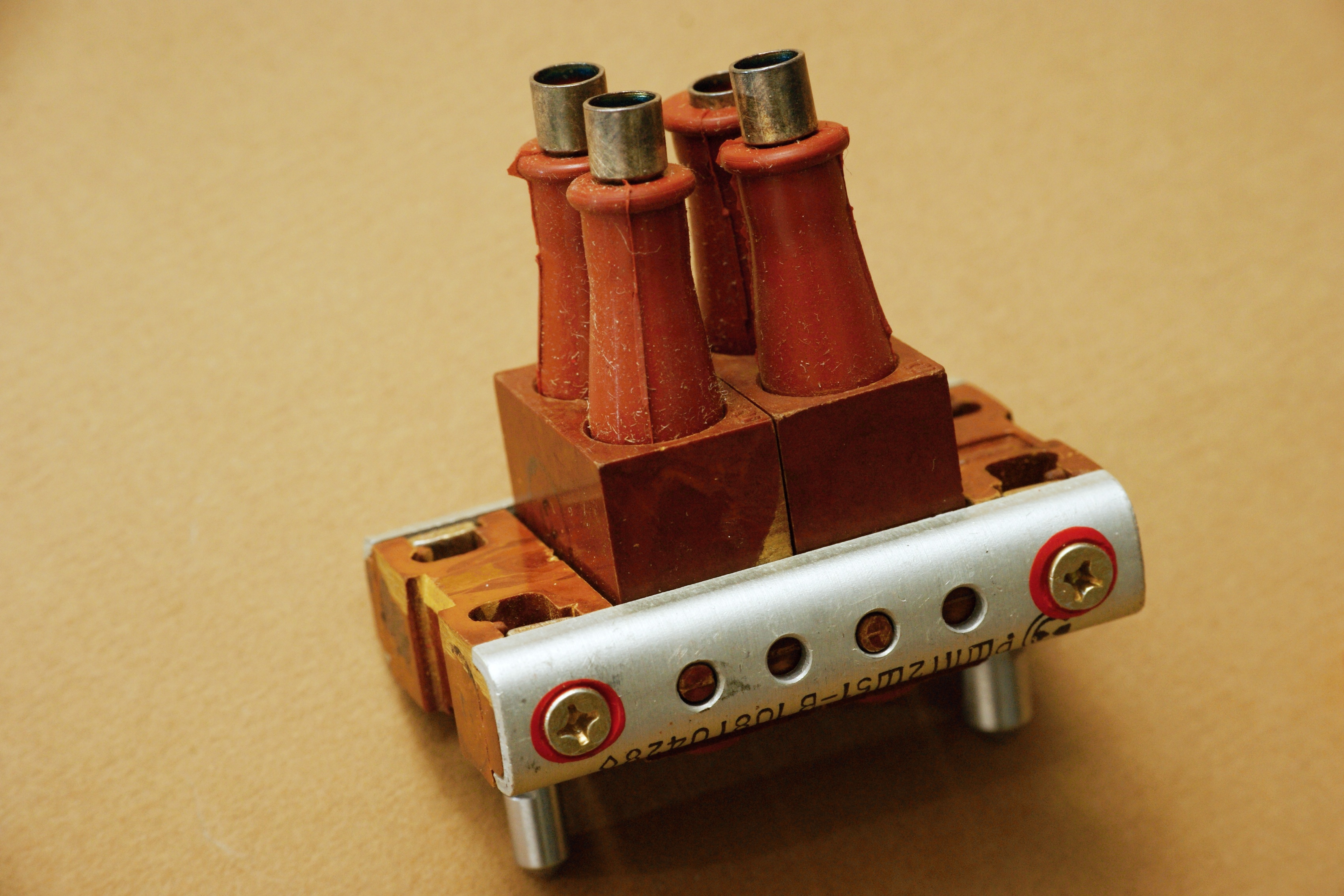

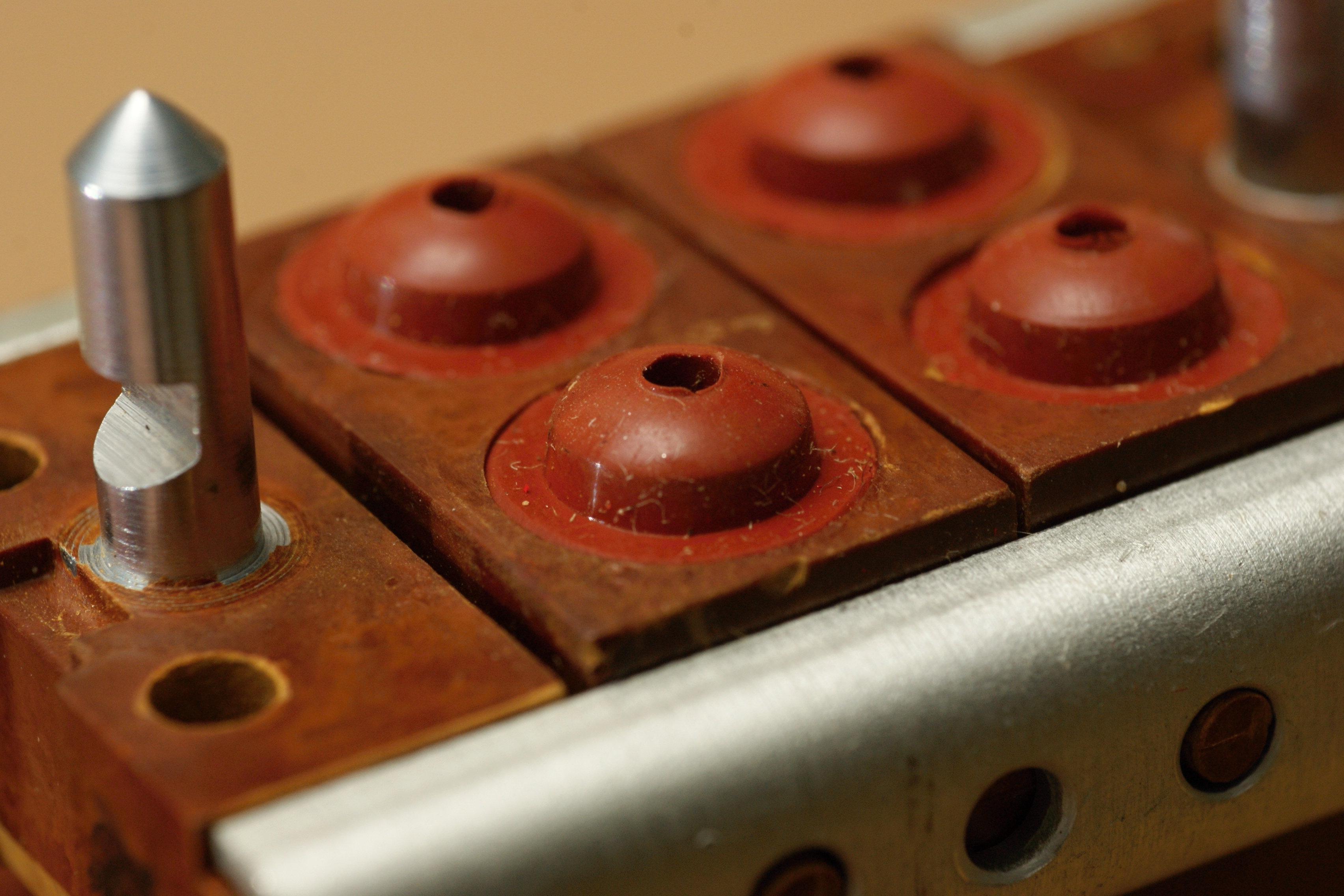

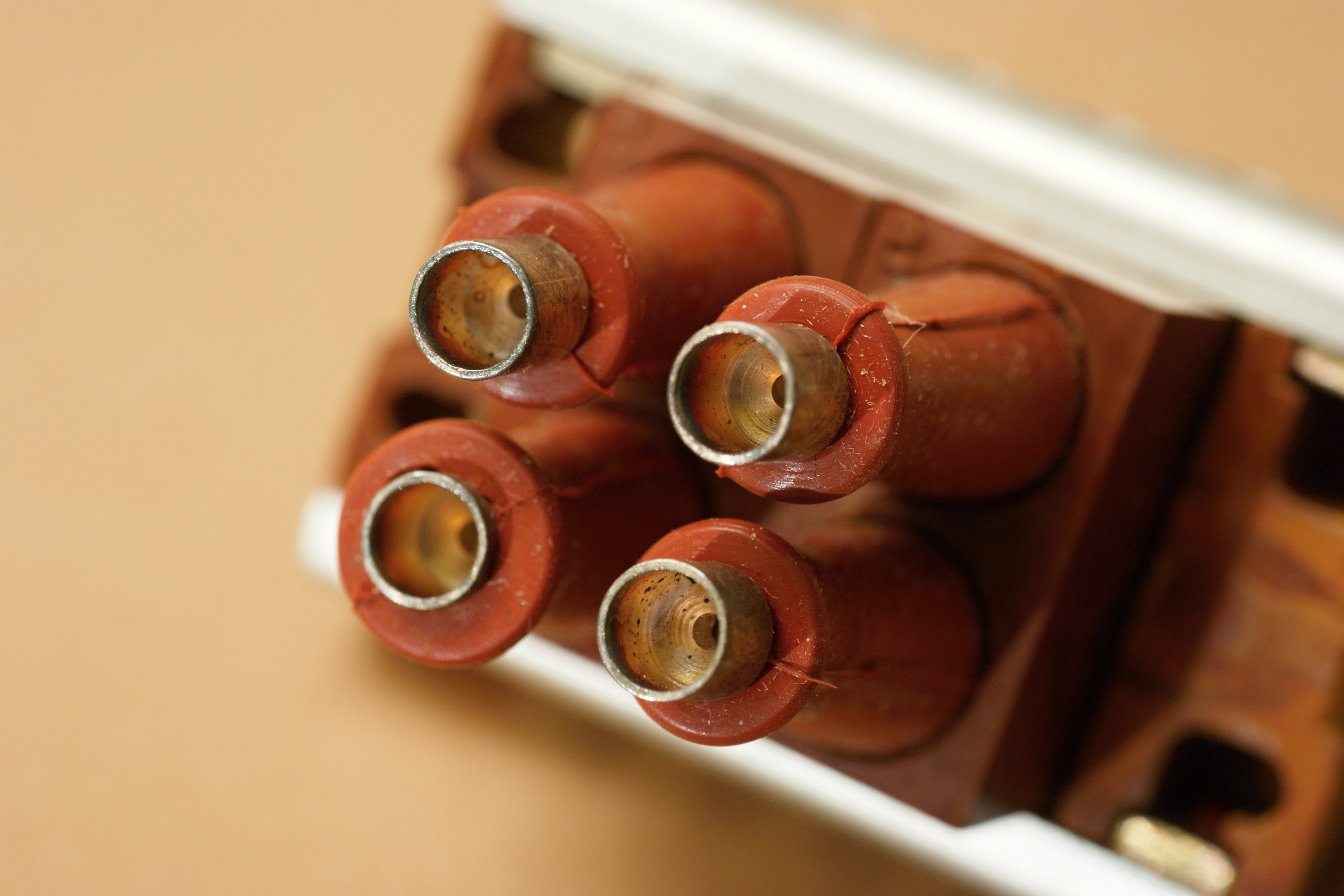

Это образец самого маленького по габариту разъема (первого номера), с двумя
одинаковыми колодками Ш51. Любопытно, что в старых описаниях указано, что
высоковольтные колодки выпускаются только 2-ой группы по теплостойкости
(рассчитанные на работу при температуре до +155°С) и должны, соответственно,
иметь в обозначении букву Т. А в более поздних наоборот, высоковольтные как раз
низкотемпературные (до +85°С), что видно и на этом образце,
где вместо буквы теплостойкости поставлен прочерк.

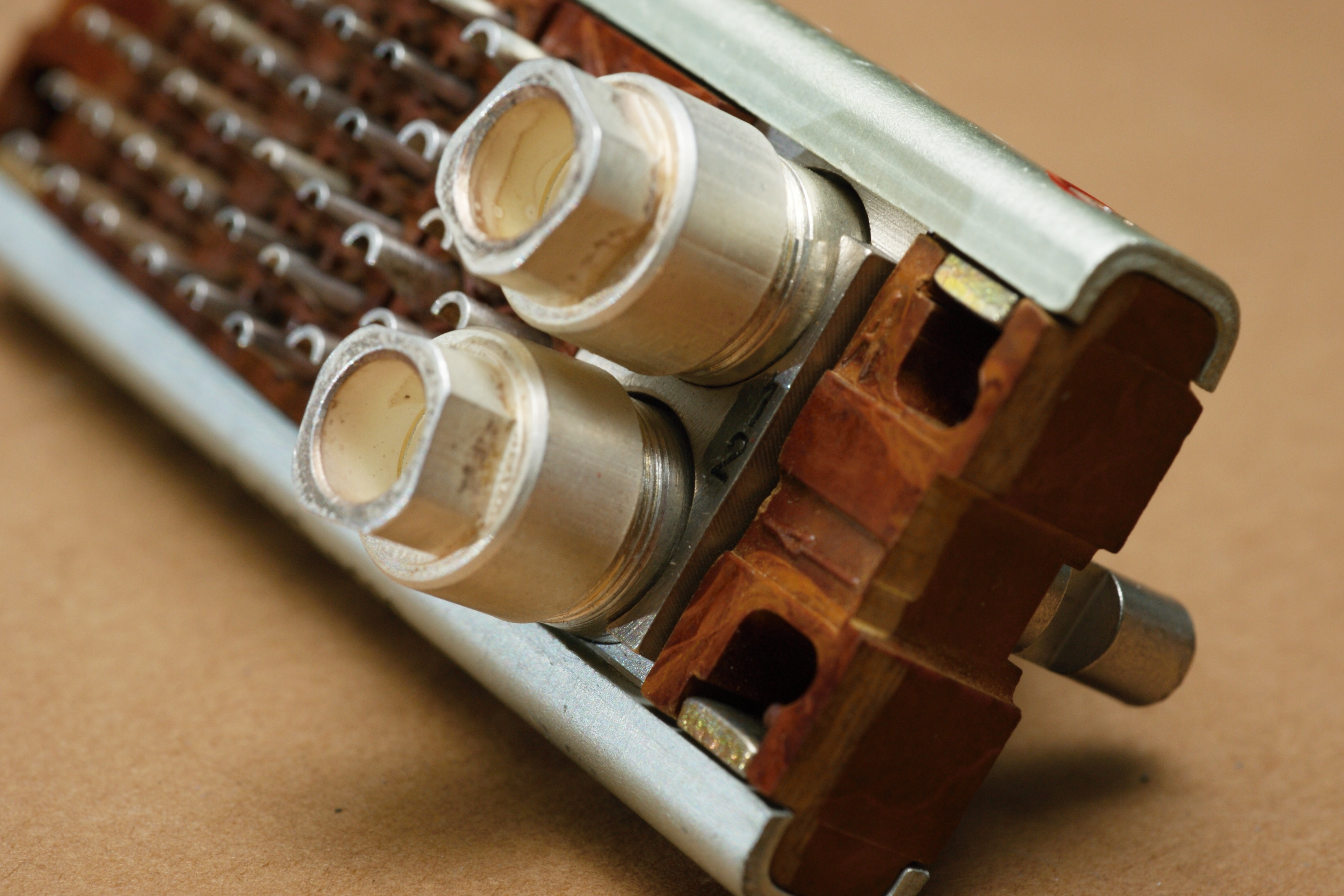

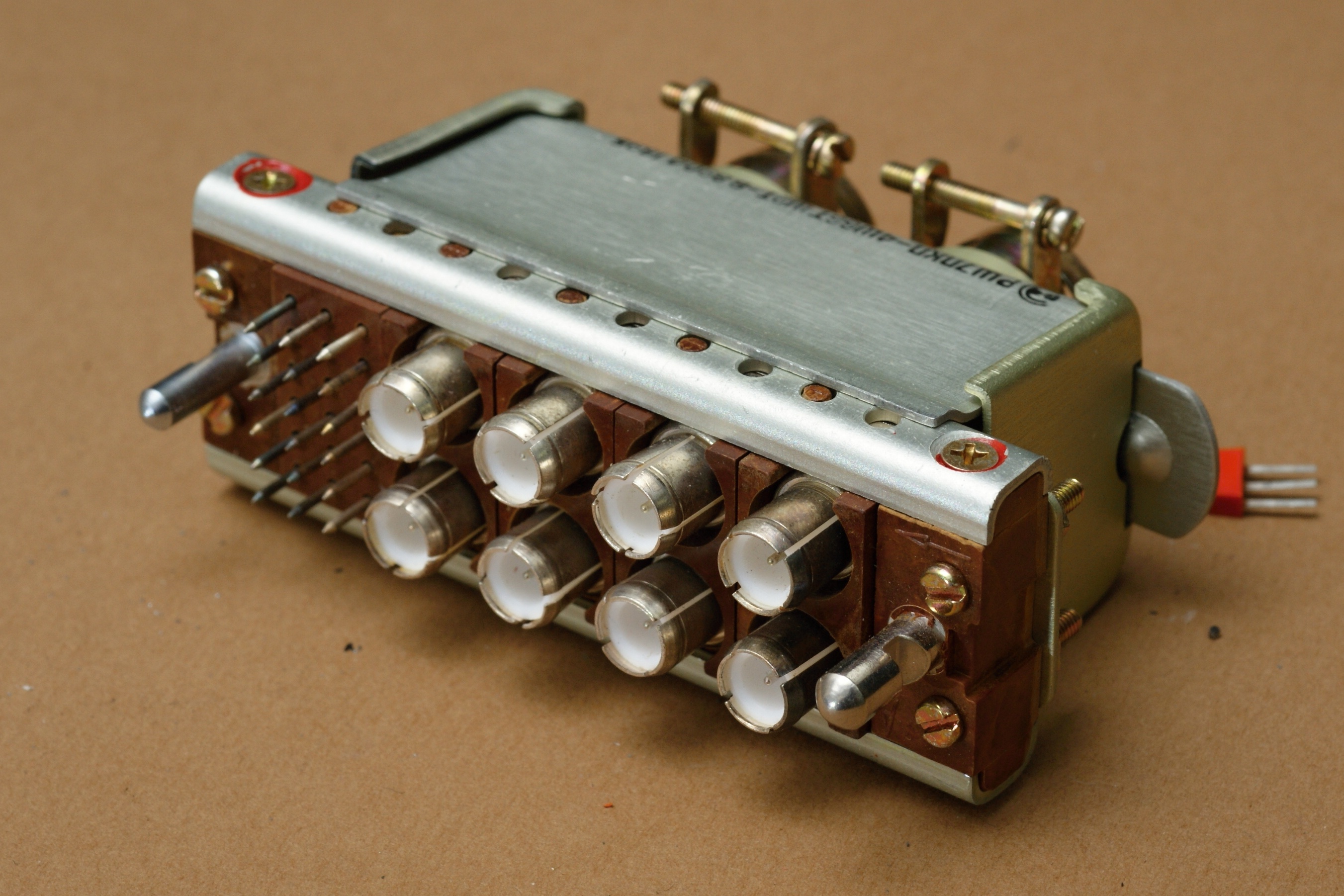

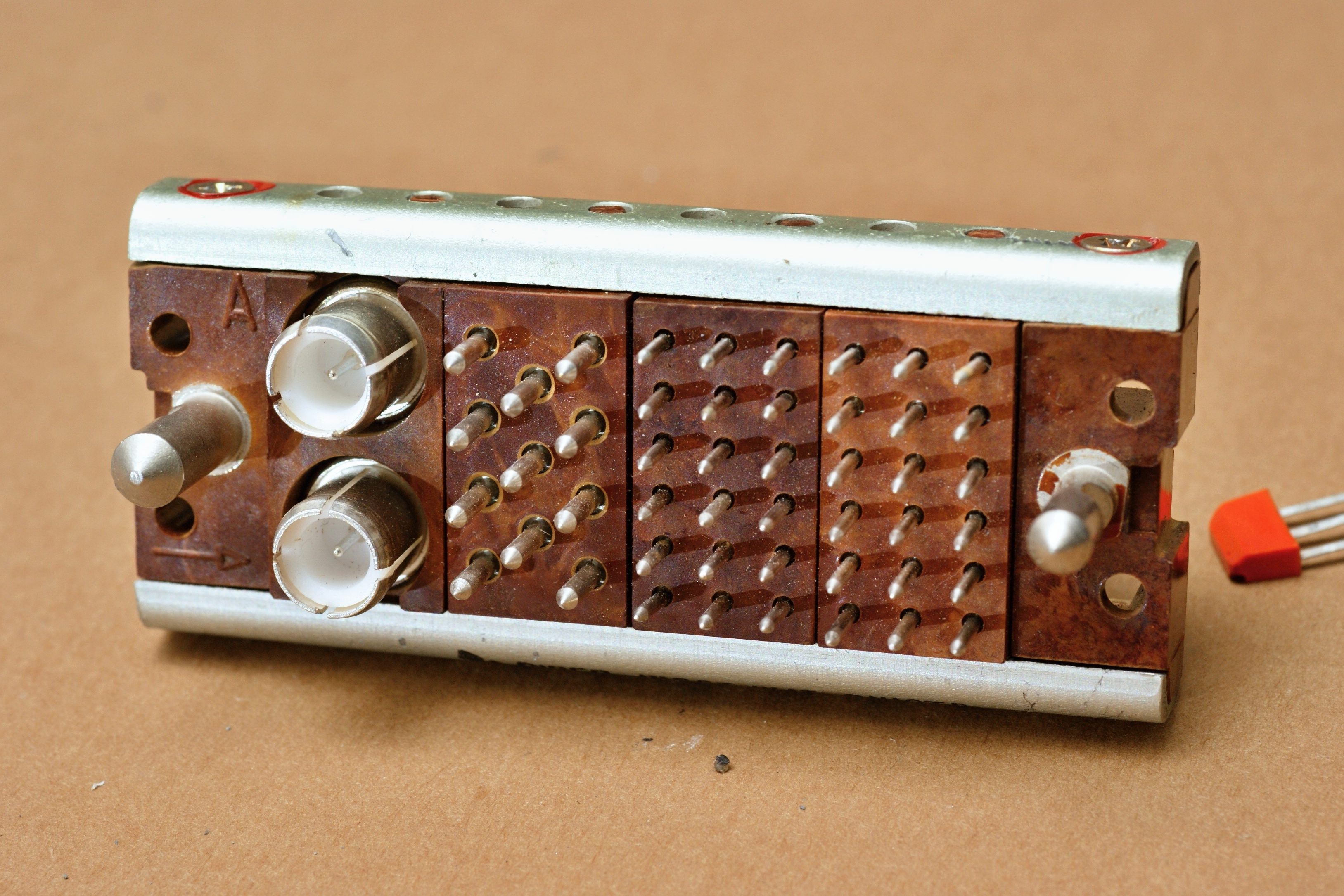

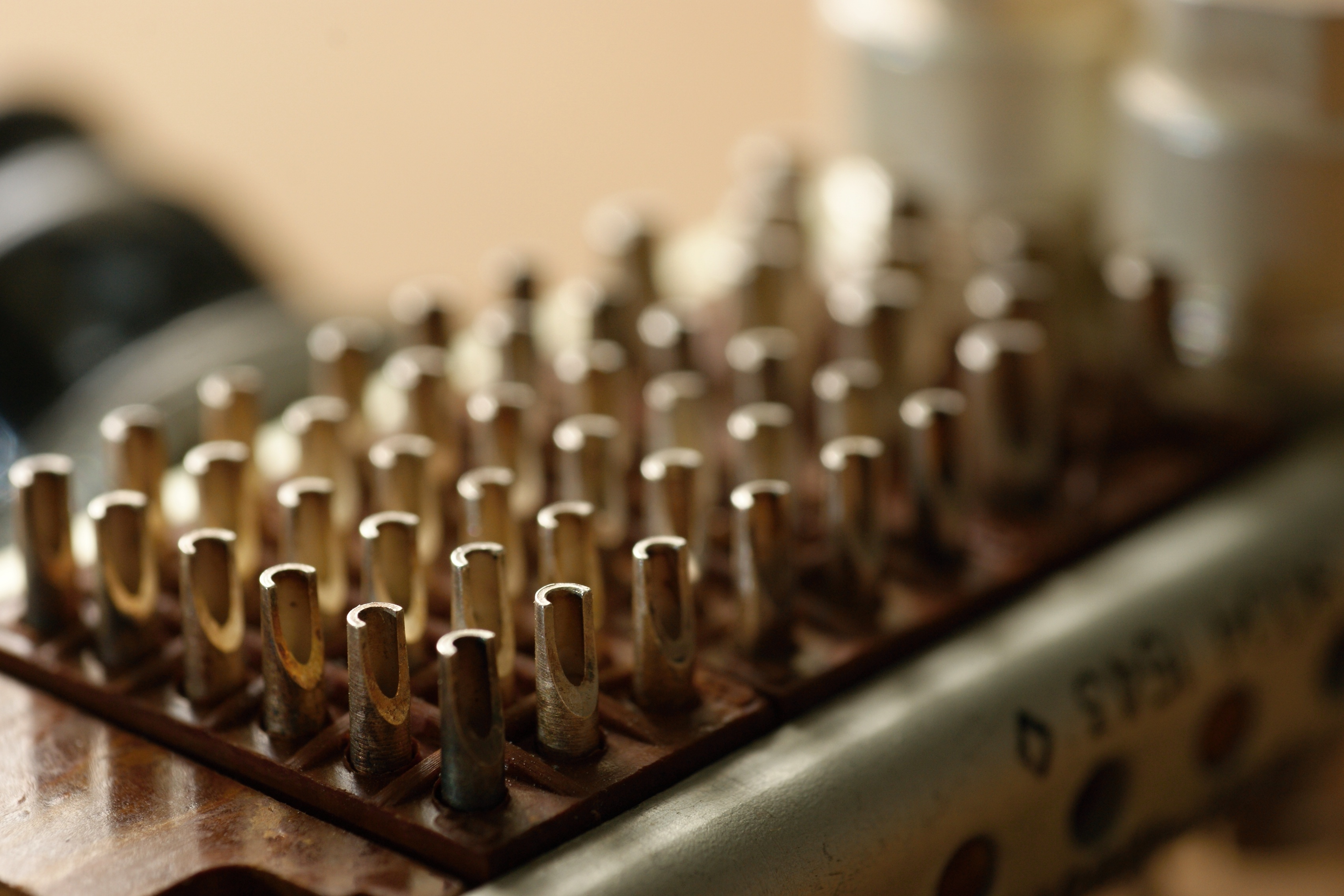

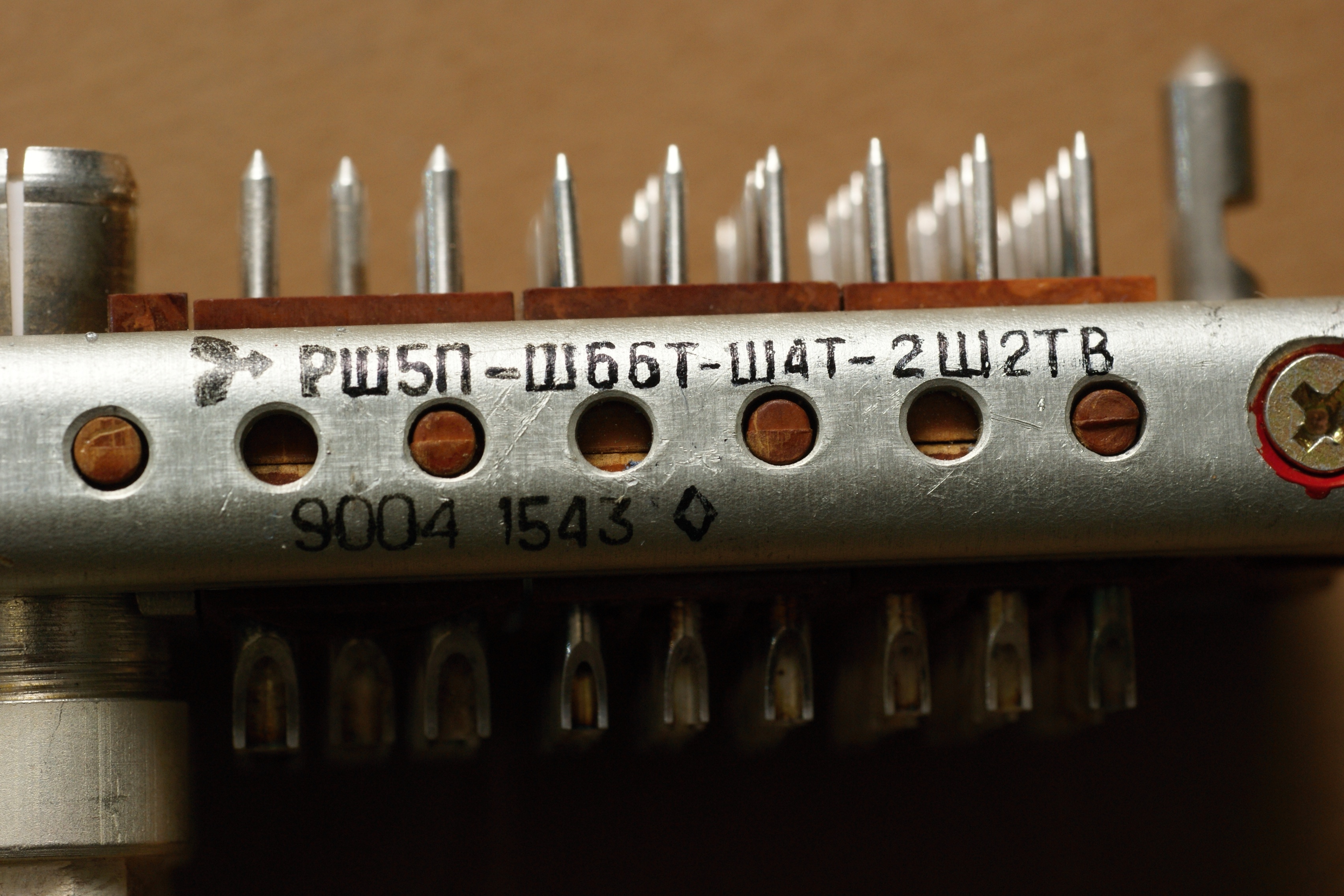

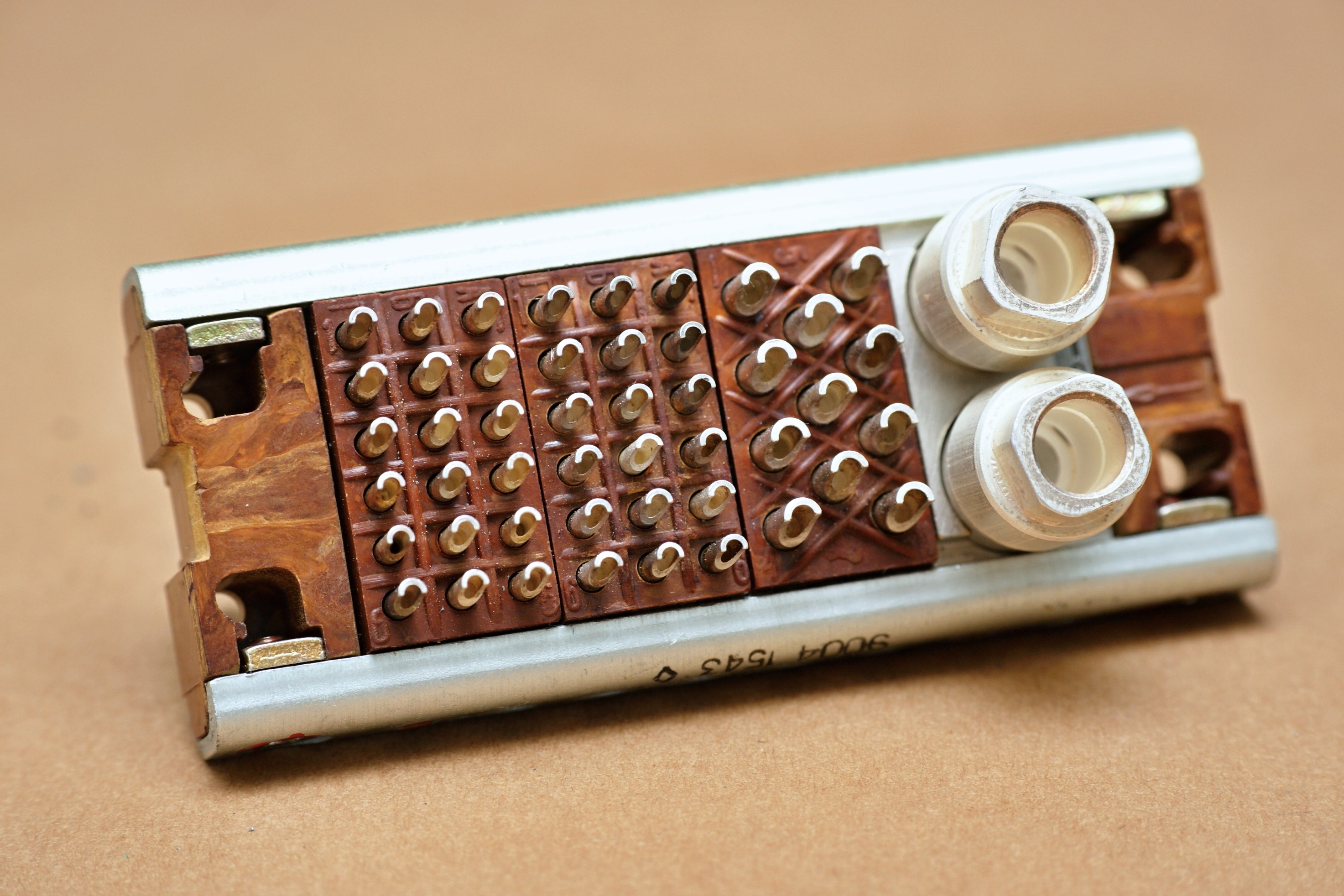

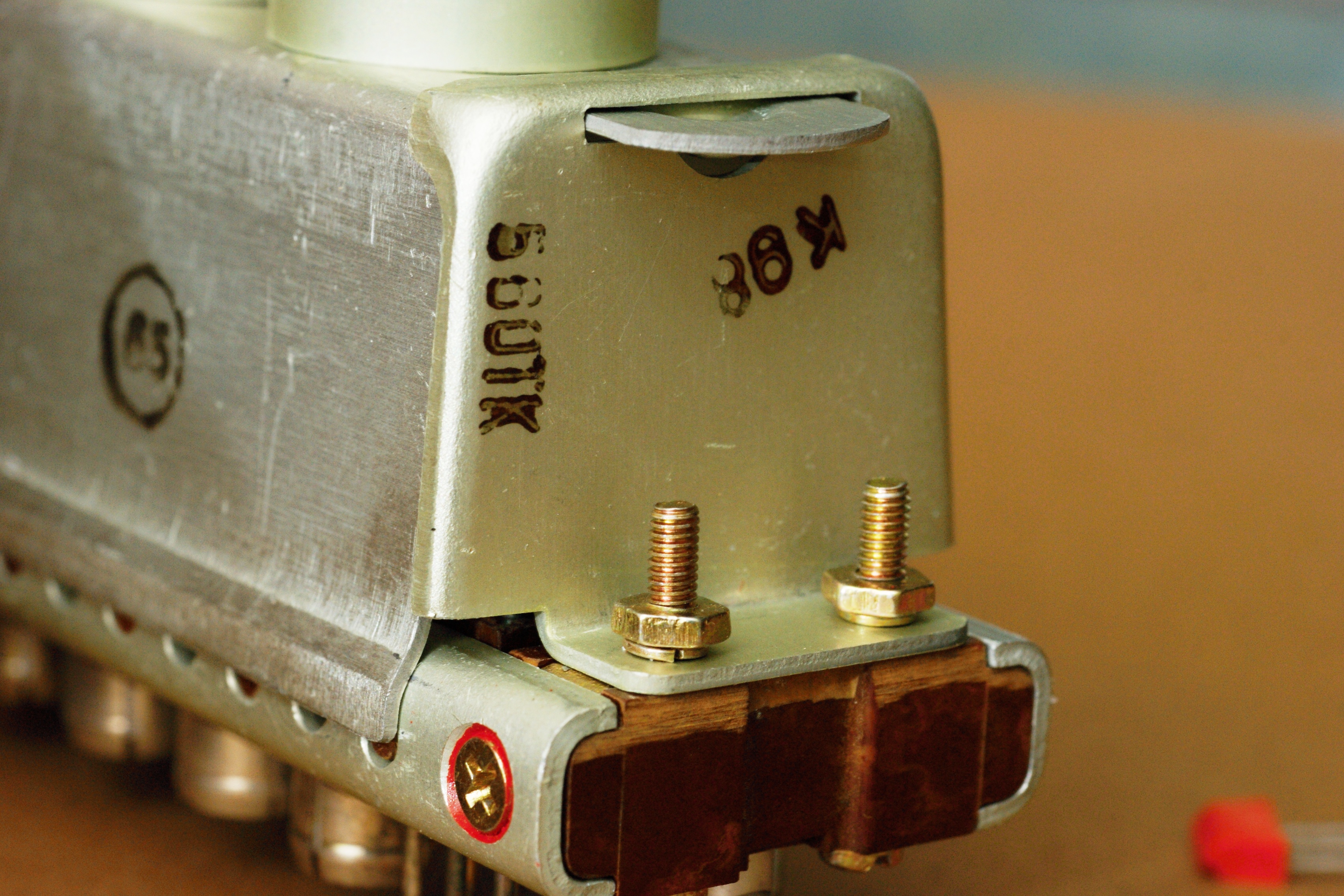

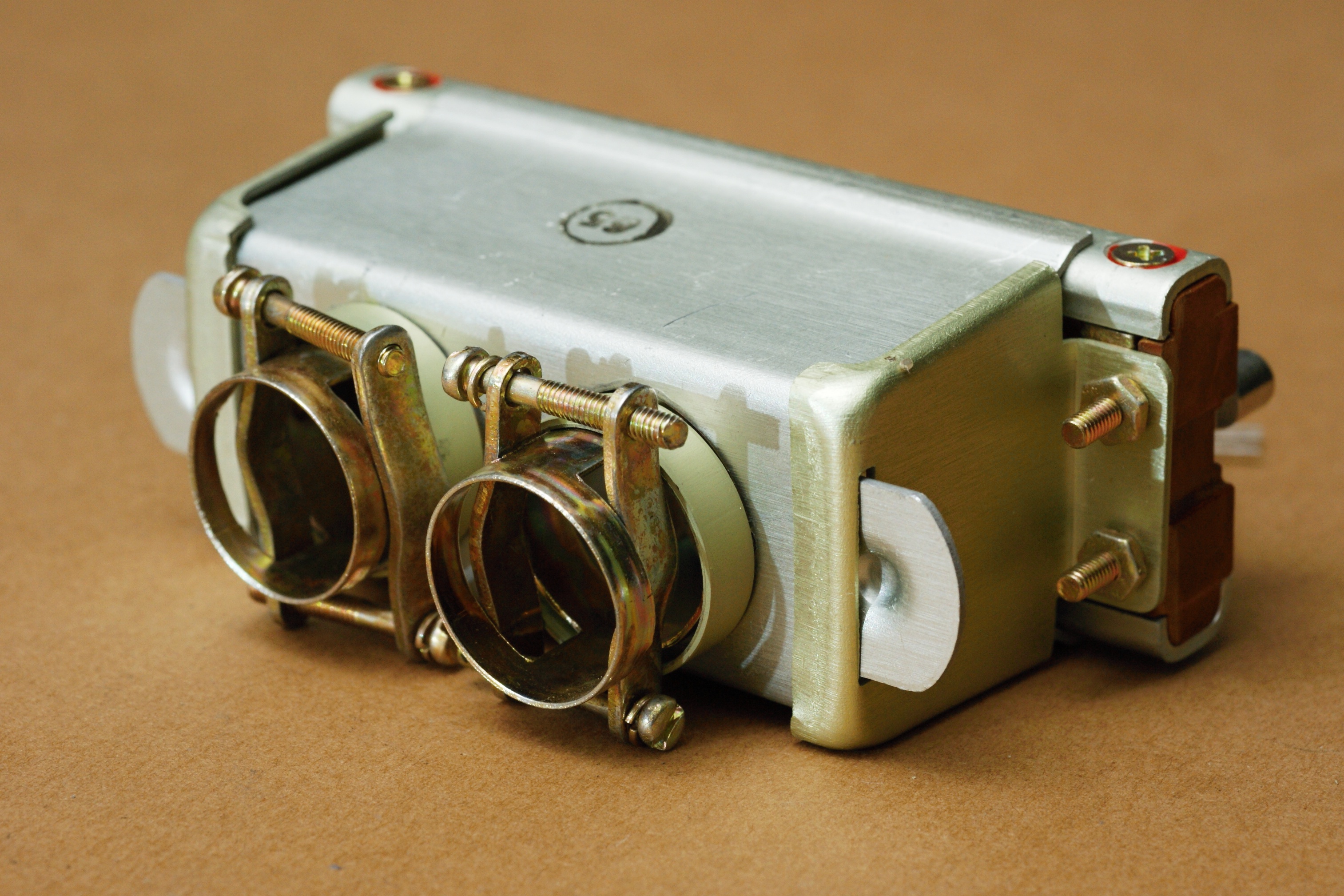

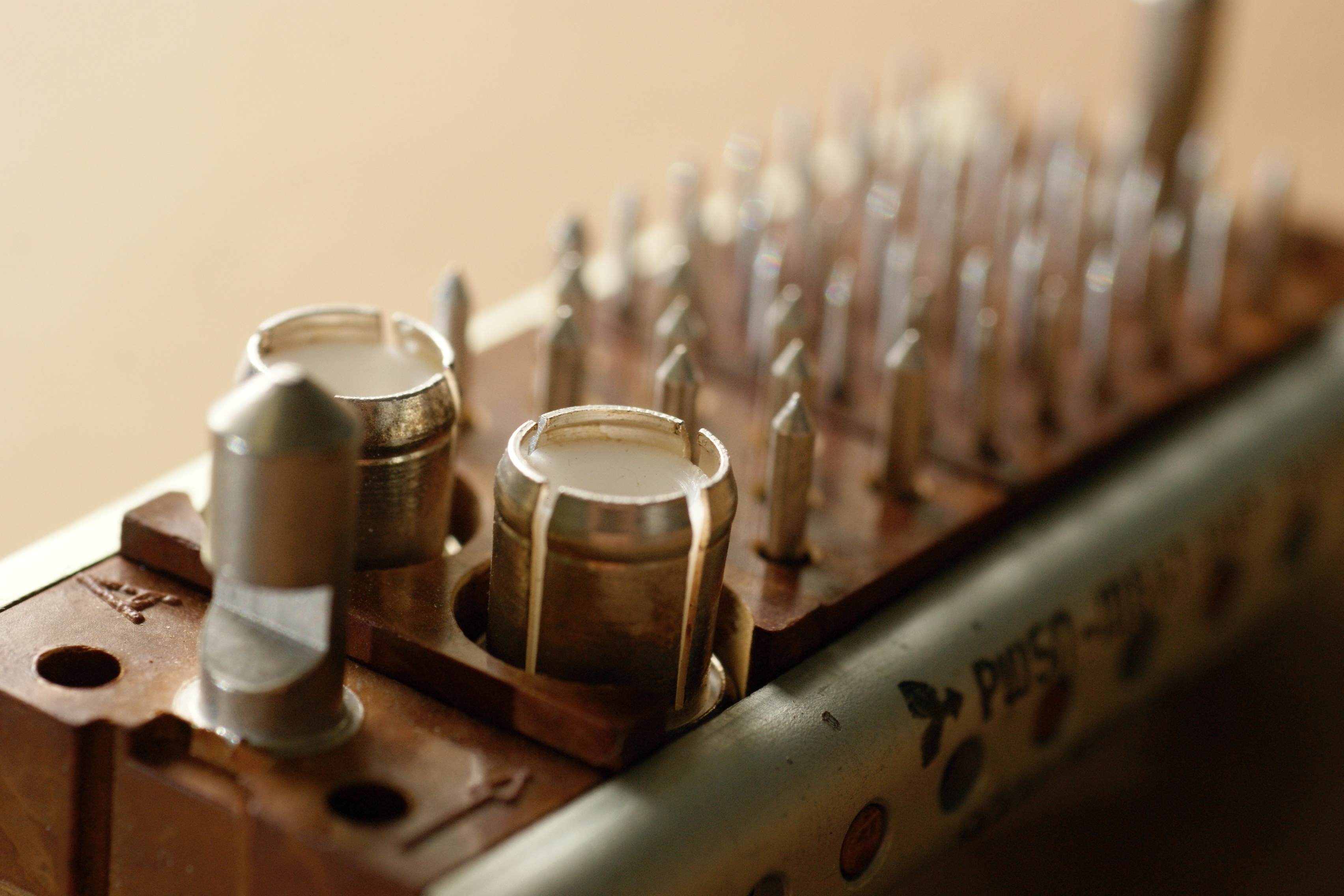

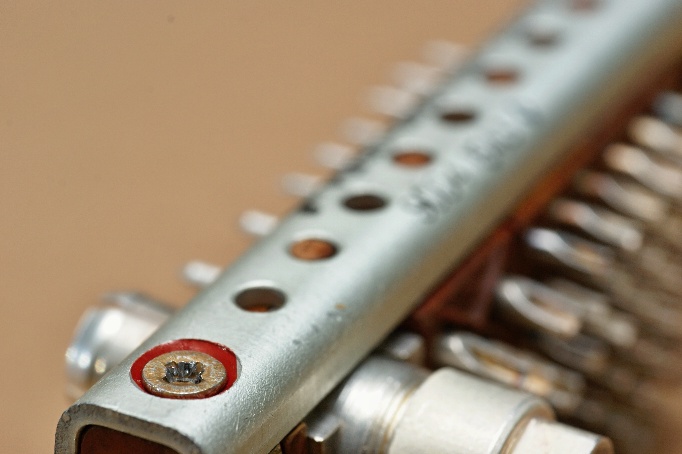

Ш66 - колодка с двумя радиочастотными штекерами, рассчитанными для подсоединения кабелей РК-75-3-11, РК-75-3-12.
Источники:
1. Разъемы. Справочник. Том I. Проектно-конструкторское бюро. 1963.
2. Справочник. Часть III. Выпуск 6. Изделия присоединительные. 1966.
3. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
4. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
