РГК17, РГК18

реле РГК17, РГК18

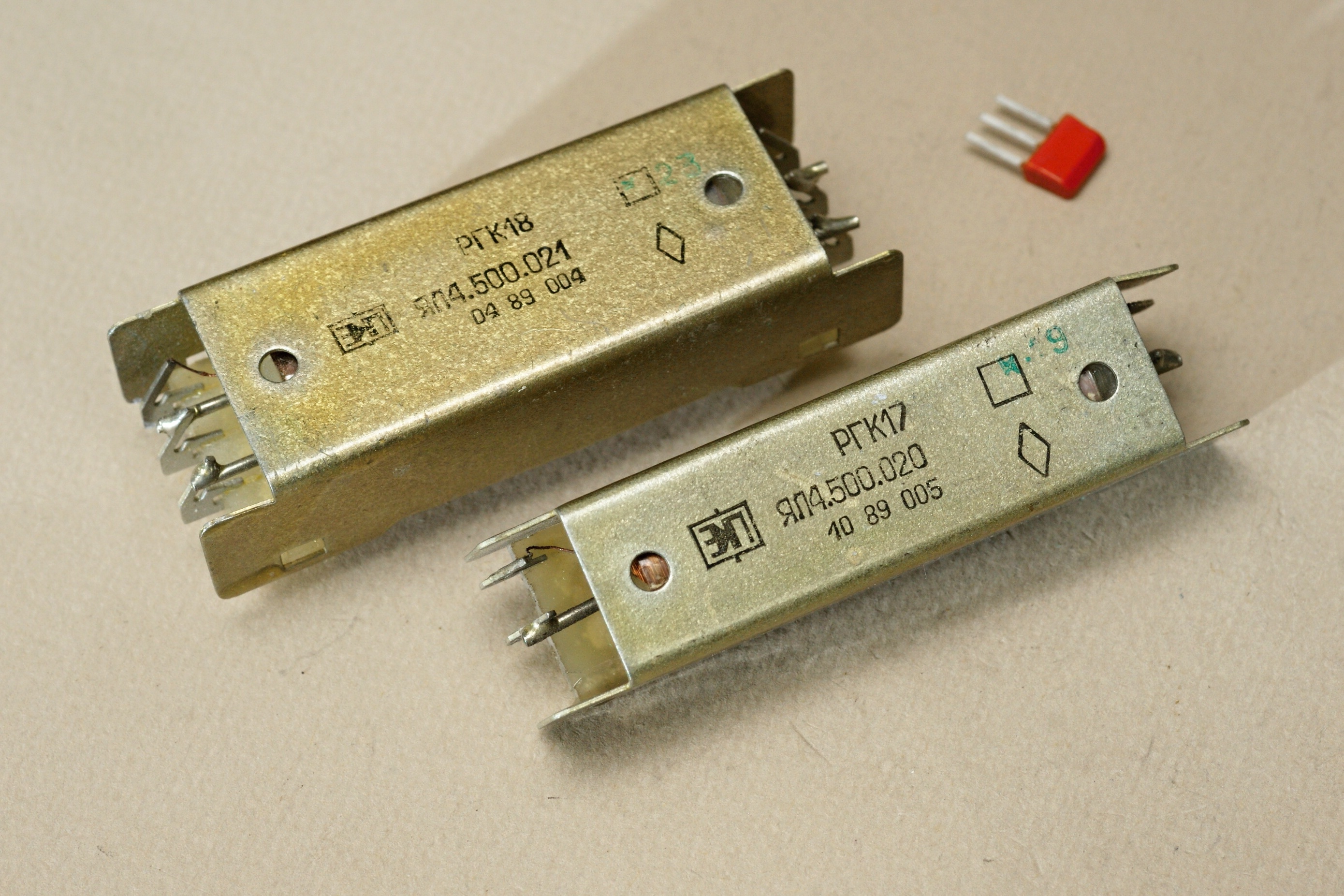

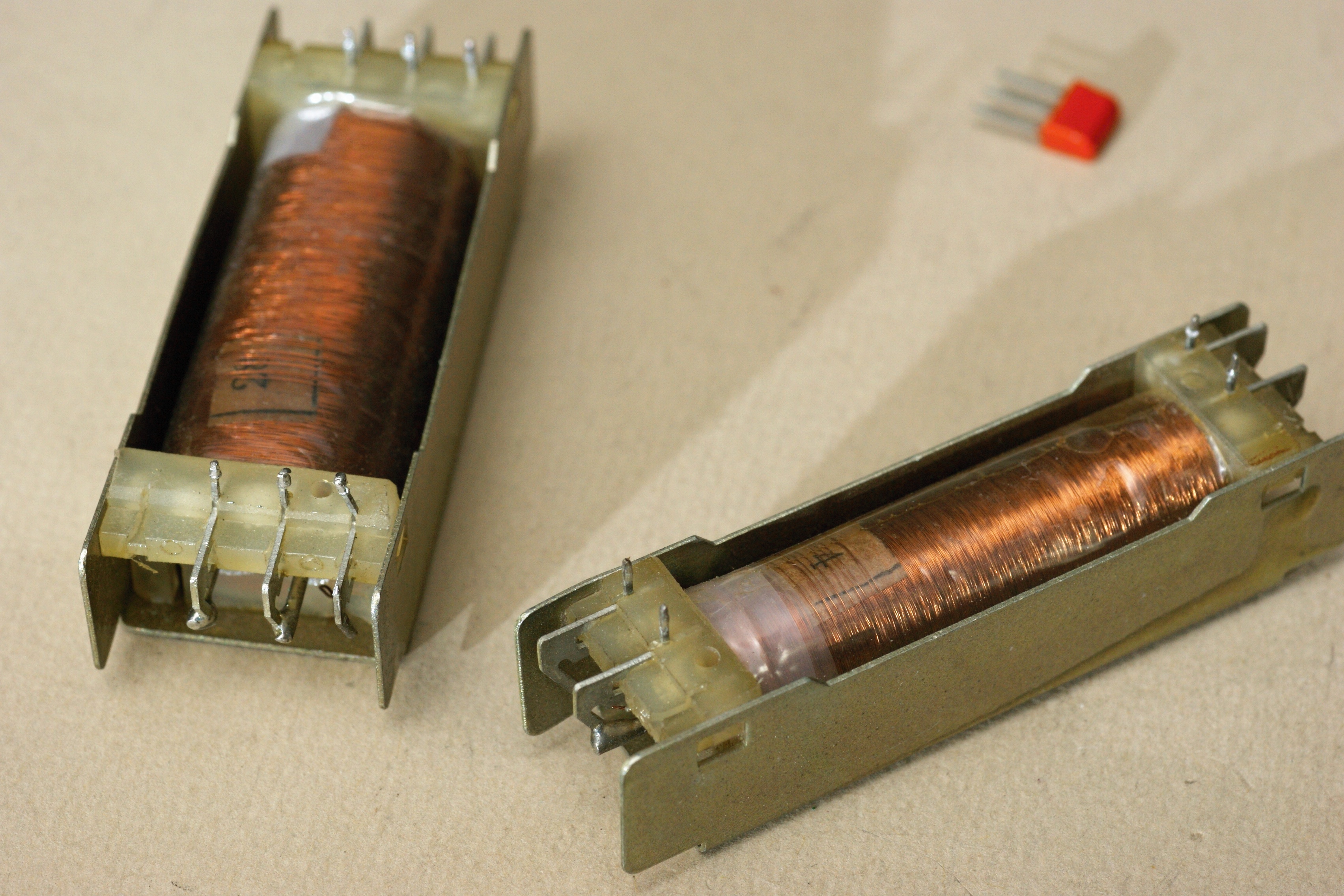

Герконовые реле из аппаратуры АТС. Я свёл их на одну страницу, ибо они отличаются лишь количеством контактов - РГК17 на один, РГК18 на два замыкающих геркона МКА-36701. В справочной литературе не описаны, есть лишь краткие упоминания в каталогах релейной номенклатуры.

РГК17/РГК18 предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц и для пропускания через замкнутый контакт импульсов тока колоколообразной формы с амплитудой до 12 А длительностью до 3 мс по основанию. Коммутируют токи от 0,01 до 0,35 А при напряжении 60 В. Реле двух-обмоточные, управляемые постоянным напряжением 24 В.

Разработаны они питерской "Северной Зарёй", а производились Заводом "Электроприбор" (г.Алатырь, Чувашия).

реле РГК17, РГК18

Источники:

1. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
