РГТ

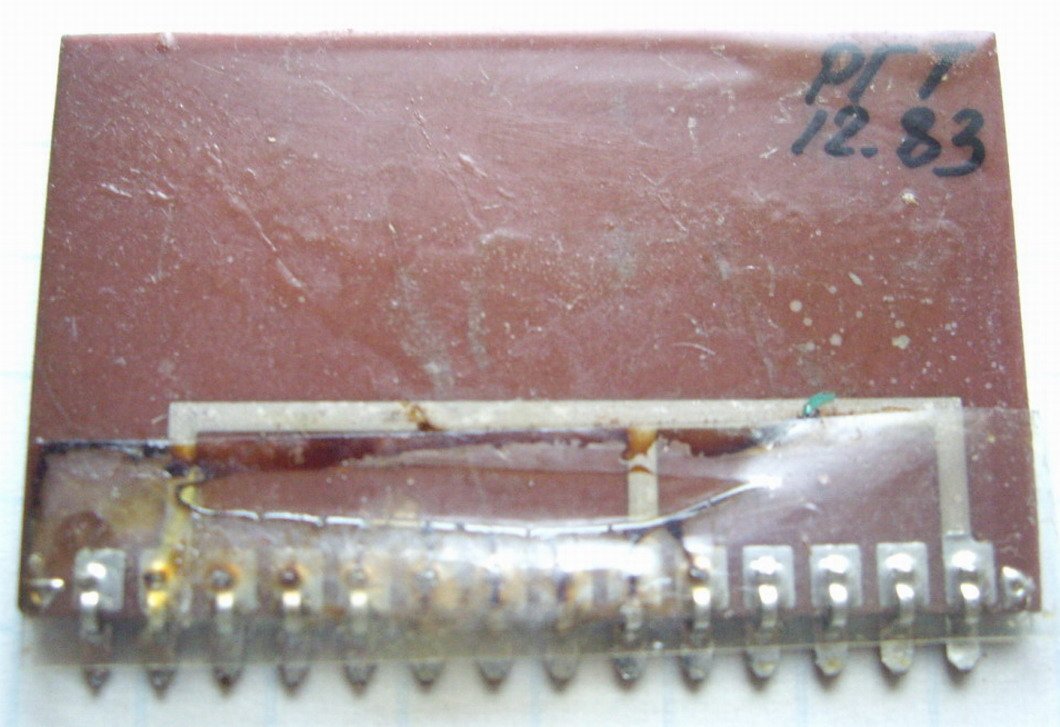

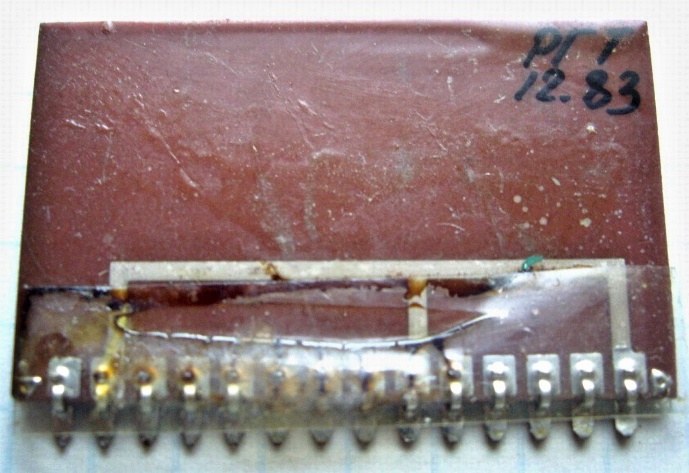

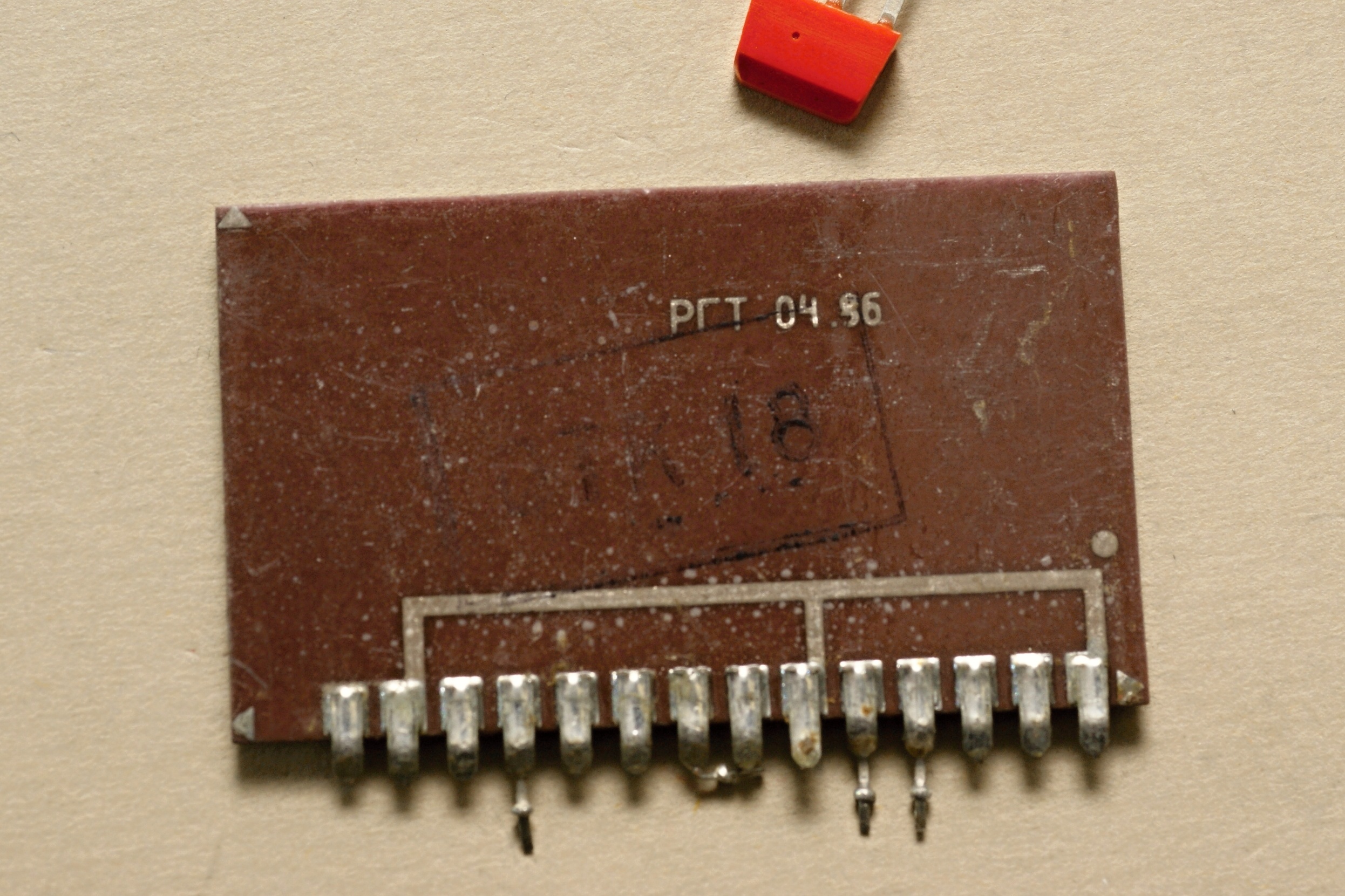

(фото с форума Портативное ретрорадио)

(Р)егулятор (Г)ромкости и (Т)ембра + трехканальный аудиокоммутатор, для бытовых радиоприемников ("Уфа-201" и другие). Производитель неизвестен.

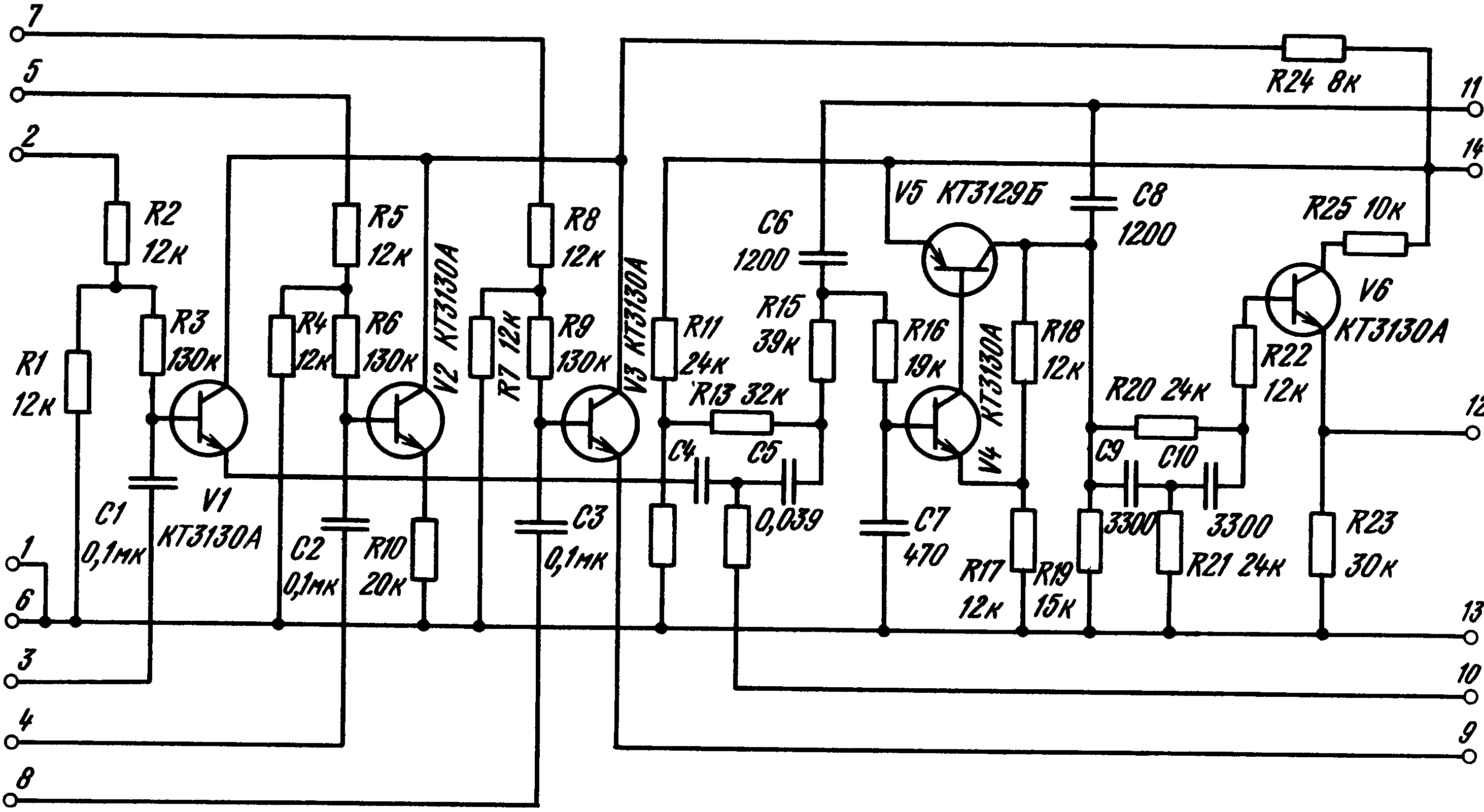

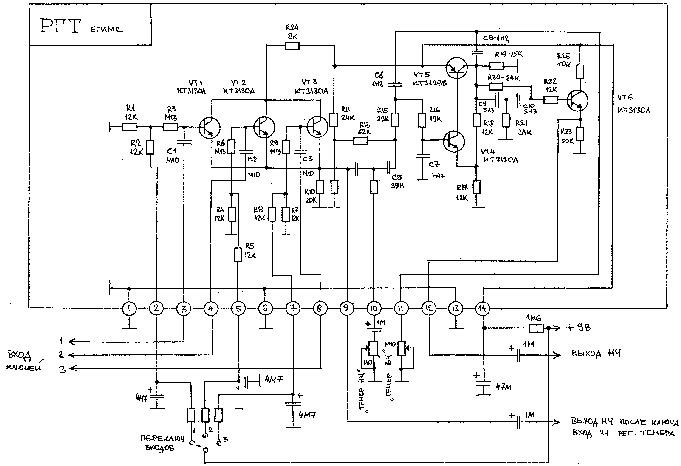

Микросборка содержит электронные ключи, элементы устройства частотной коррекции, выход для подключения магнитофона. Схема темброблока представляет собой усилитель с частотно-зависимыми цепями обратной связи. Глубина регулировки тембра на частотах 125 и 10 000 Гц составляет ±6 дБ.

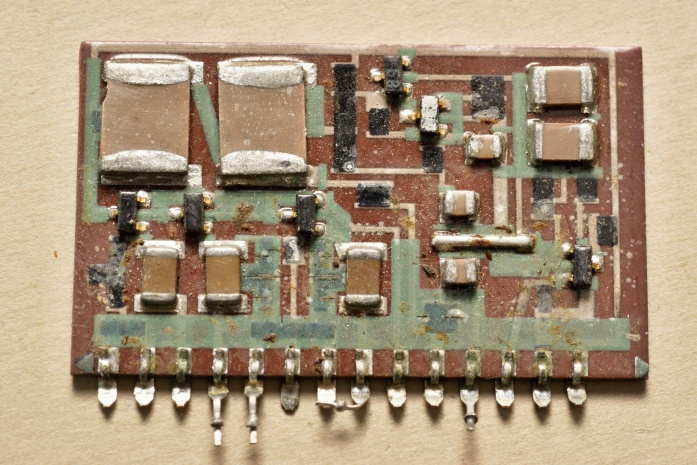

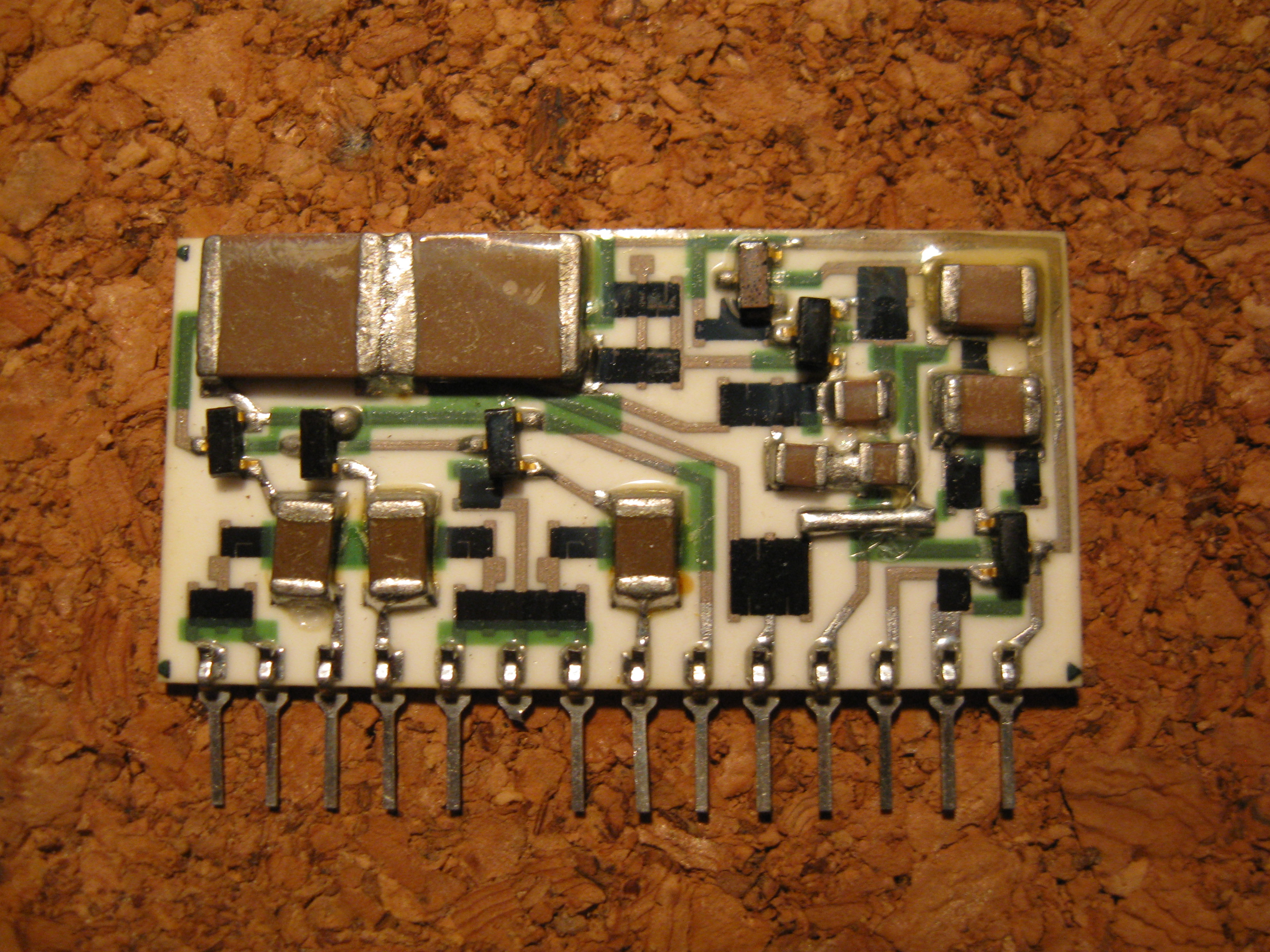

В процессе выпуска микросборка модернизировалась, при этом менялся и размер платы, и ее разводка.

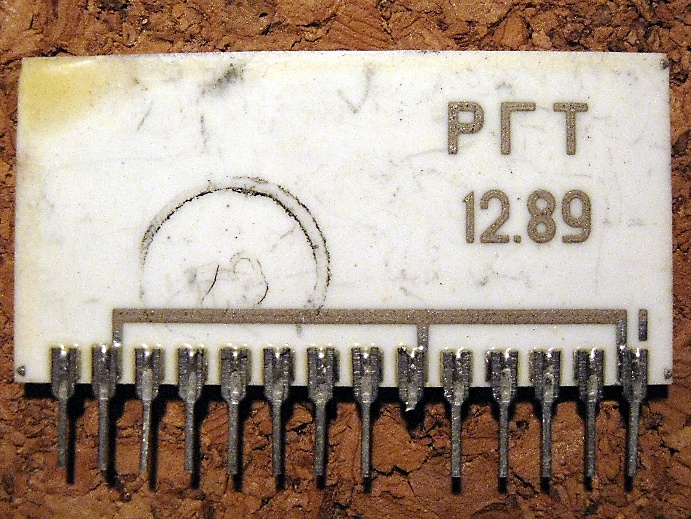

(фото с форума Портативное ретрорадио)


(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

(фото с форума Портативное ретрорадио)

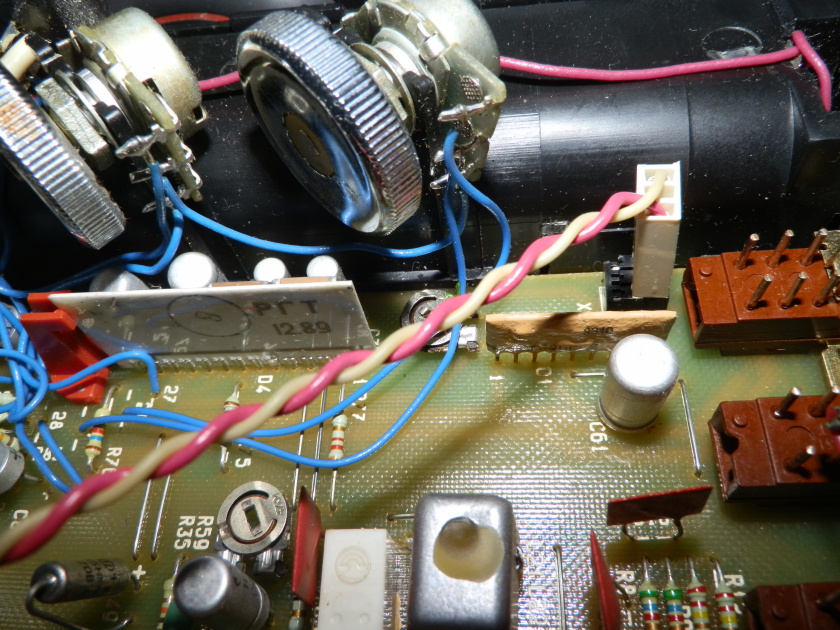

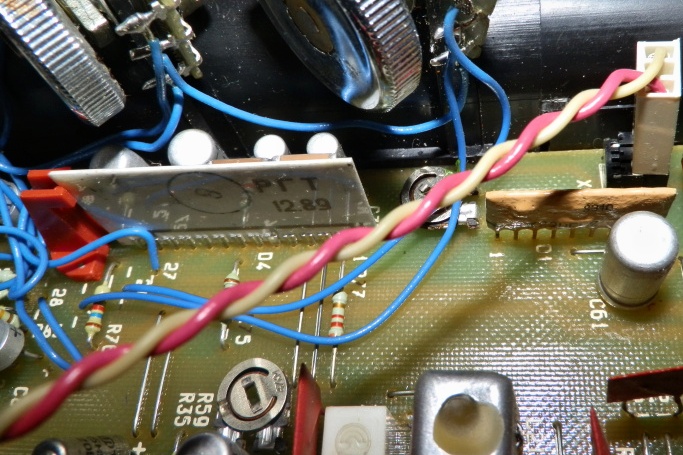

(микросхема на плате приемника "Меркурий РП-210"; фото с форума "Портативного ретрорадио")

Источники:

1. Алексеев Ю.П. Бытовая радиоприемная и звуковоспроизводящая аппаратура (модели 1989-1992 г.): Справочник.- М.: Радио и связь, 1994 (Массовая радиобиблиотека; Вып. 1201).
