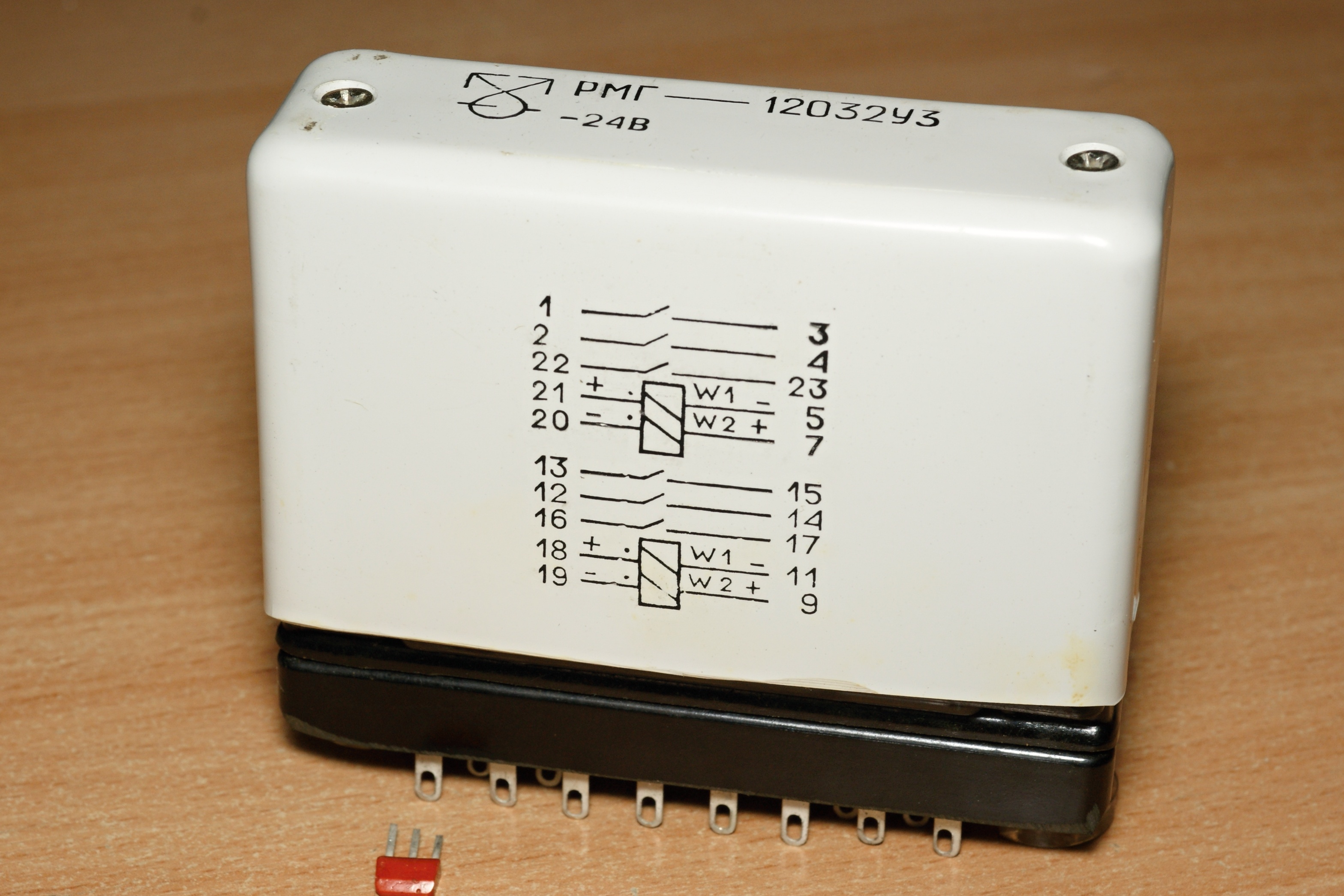

РМГ-12032

Промышленное промежуточное реле на герконах. Состоит из двух независимых групп на три контакта.

Особенность его в том, что как сказано в описании, это "реле с магнитной памятью", что для промежуточных реле редкость. Впрочем, полагаю, речь идет лишь о том, что это поляризованное реле...

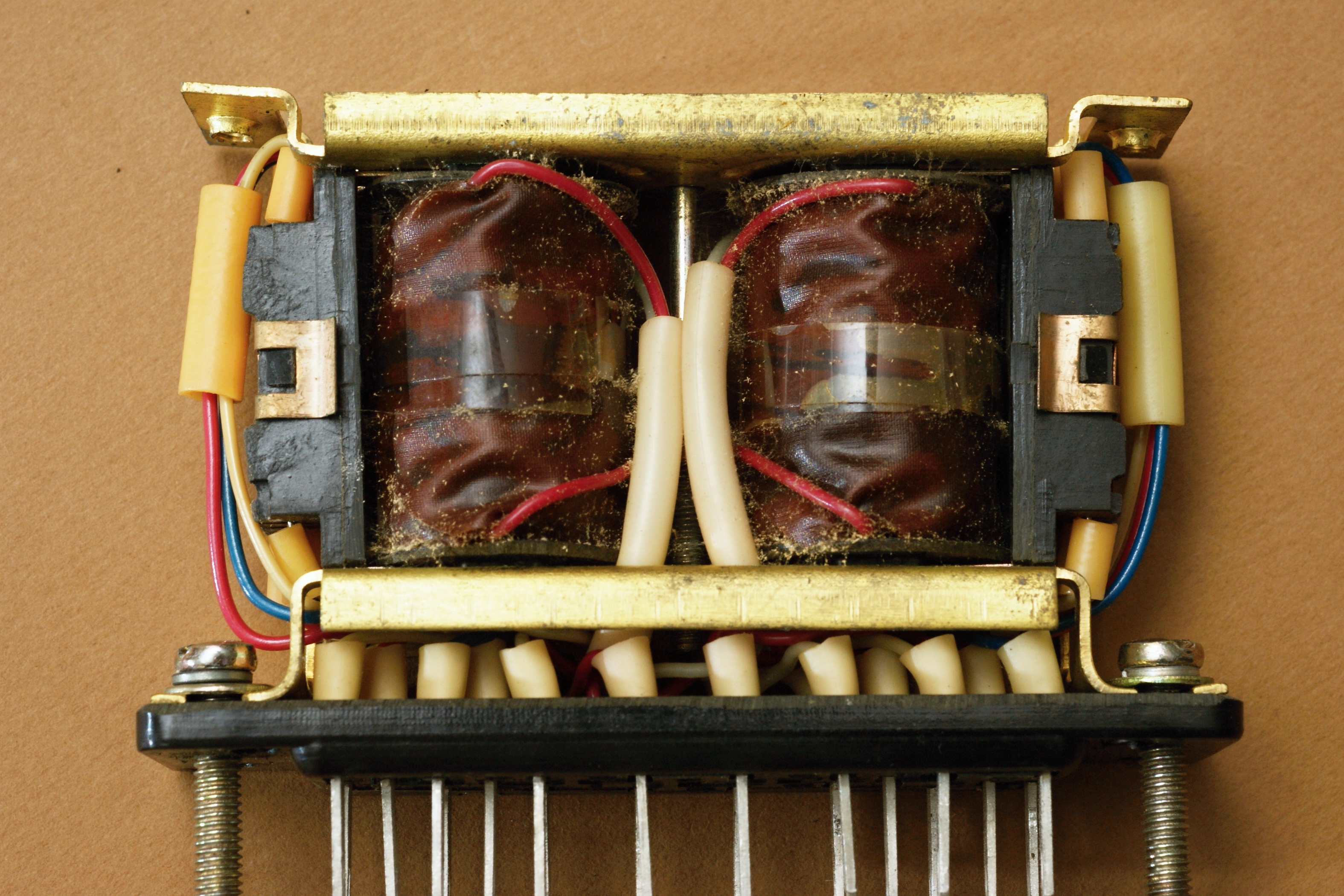

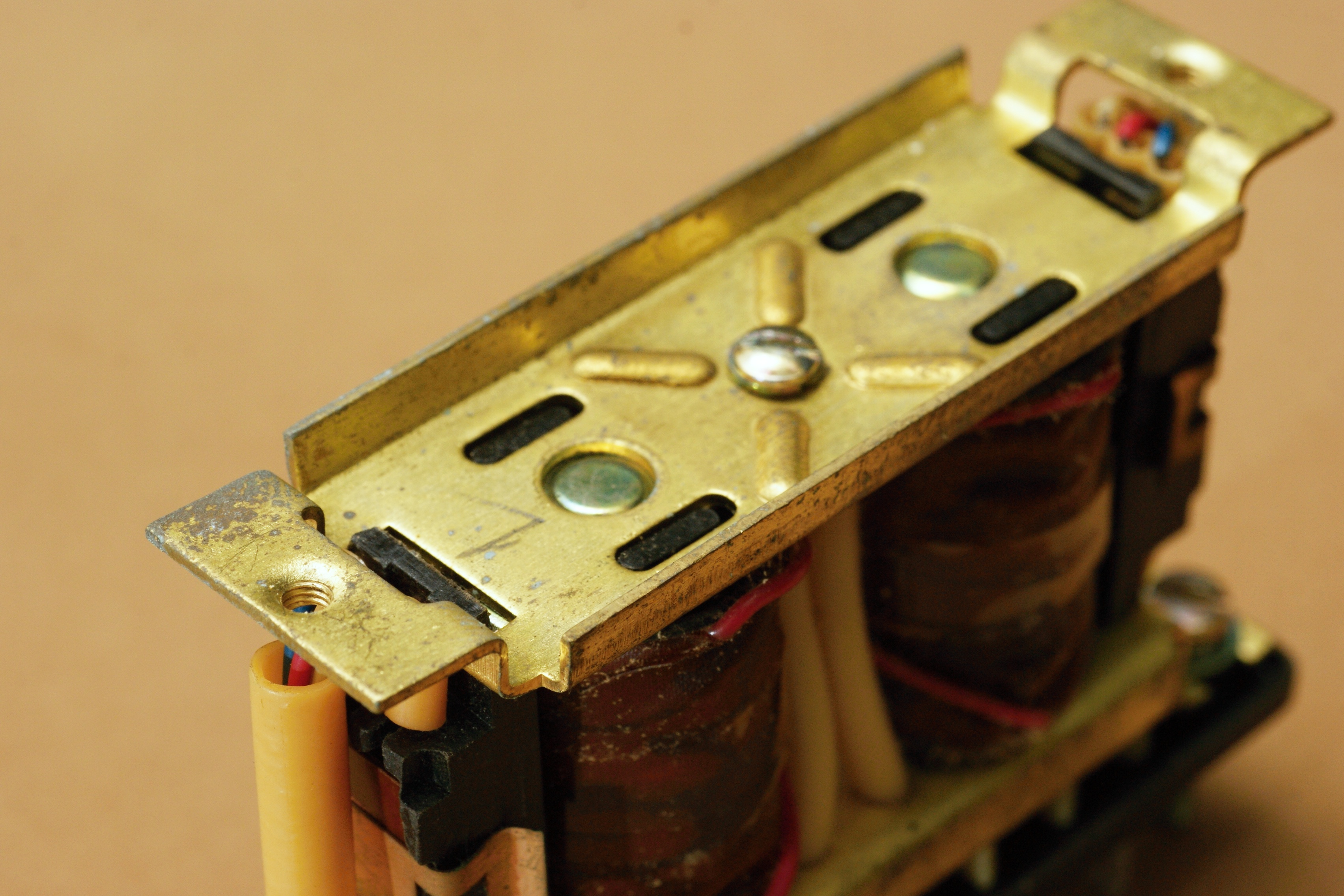

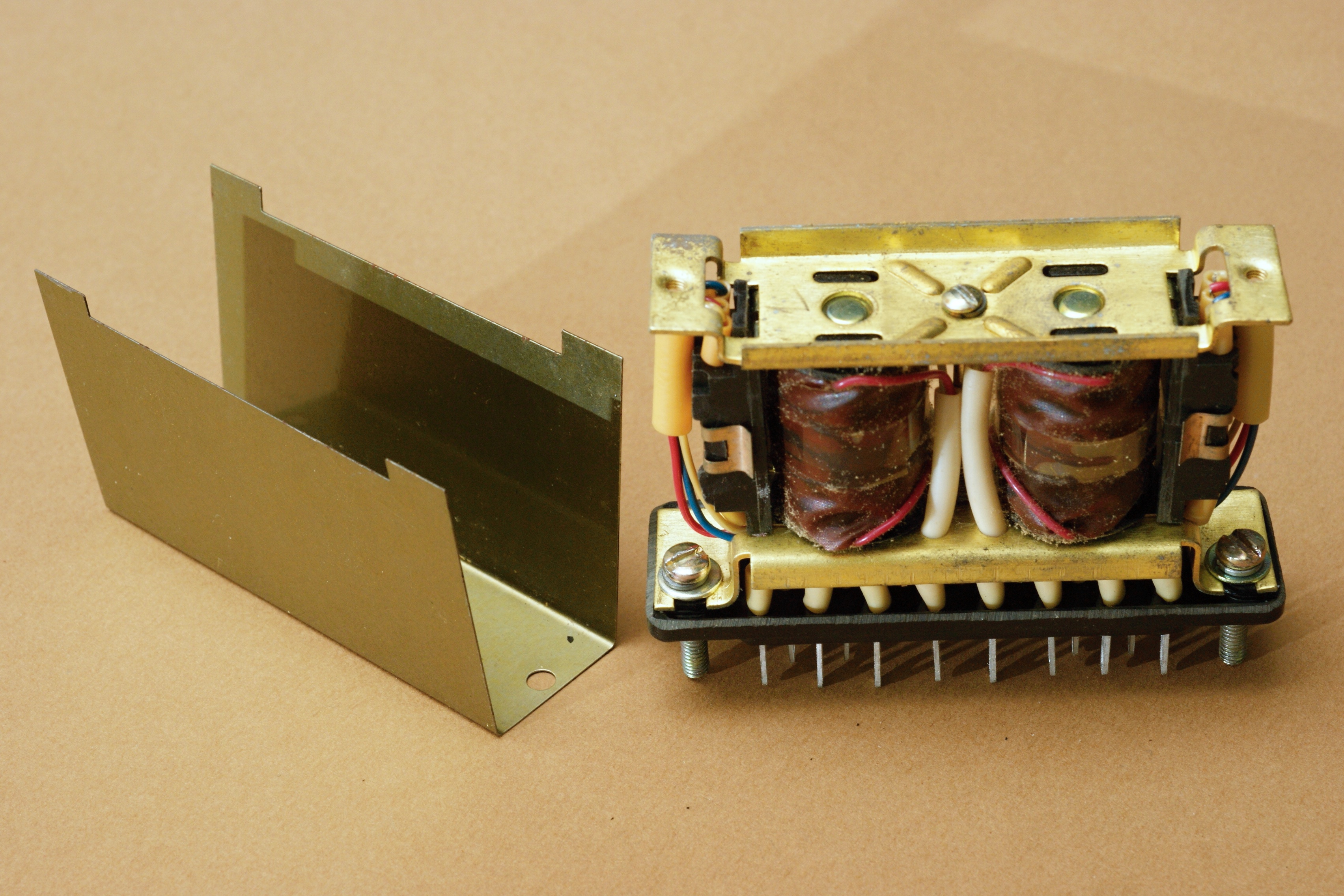

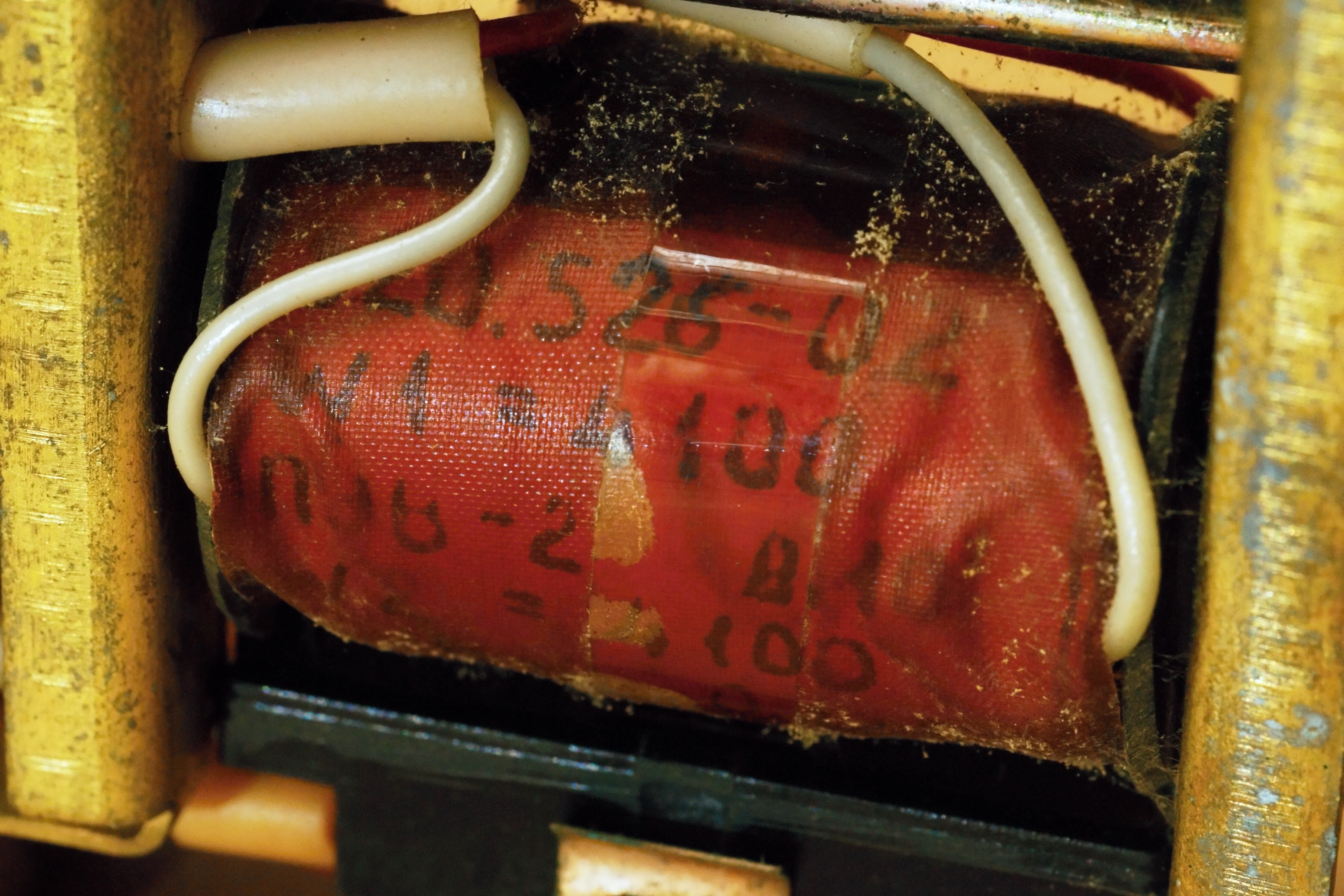

Внутри оболочки РМГ размещаются два независимых реле. Каждое имеет собственную катушку, магнитную систему с постоянным магнитом и по три геркона КЭМ-2А с одним замыкающим контактом. У каждой катушки две обмотки - включающая и отключающая. От внешних магнитных полей реле защищено внутренним экраном.

Ток продолжительного режима контактов - 0,25 А; диапазон коммутируемых напряжений 0,05...110 В; максимальная коммутируемая мощность - до 15 Вт при работе на активную нагрузку. Длительность командного импульса напряжения питания должна быть не менее 10 мс. Время замкнутого состояния контактов (память реле) после обесточивания управляющей обмотки катушки не менее 1250 ч. Справочные данные на реле этой серии.

Производитель - Московский завод низковольтной аппаратуры.

Источники:

1. Реле с магнитоуправляемыми герметизированными контактами (герконами). Рекомендации по применению в станкостроении / Рогачев Э.Б., Глиэр Л.В. - М.: ЭНИМС, 1982.
