РМУГ

реле РМУГ

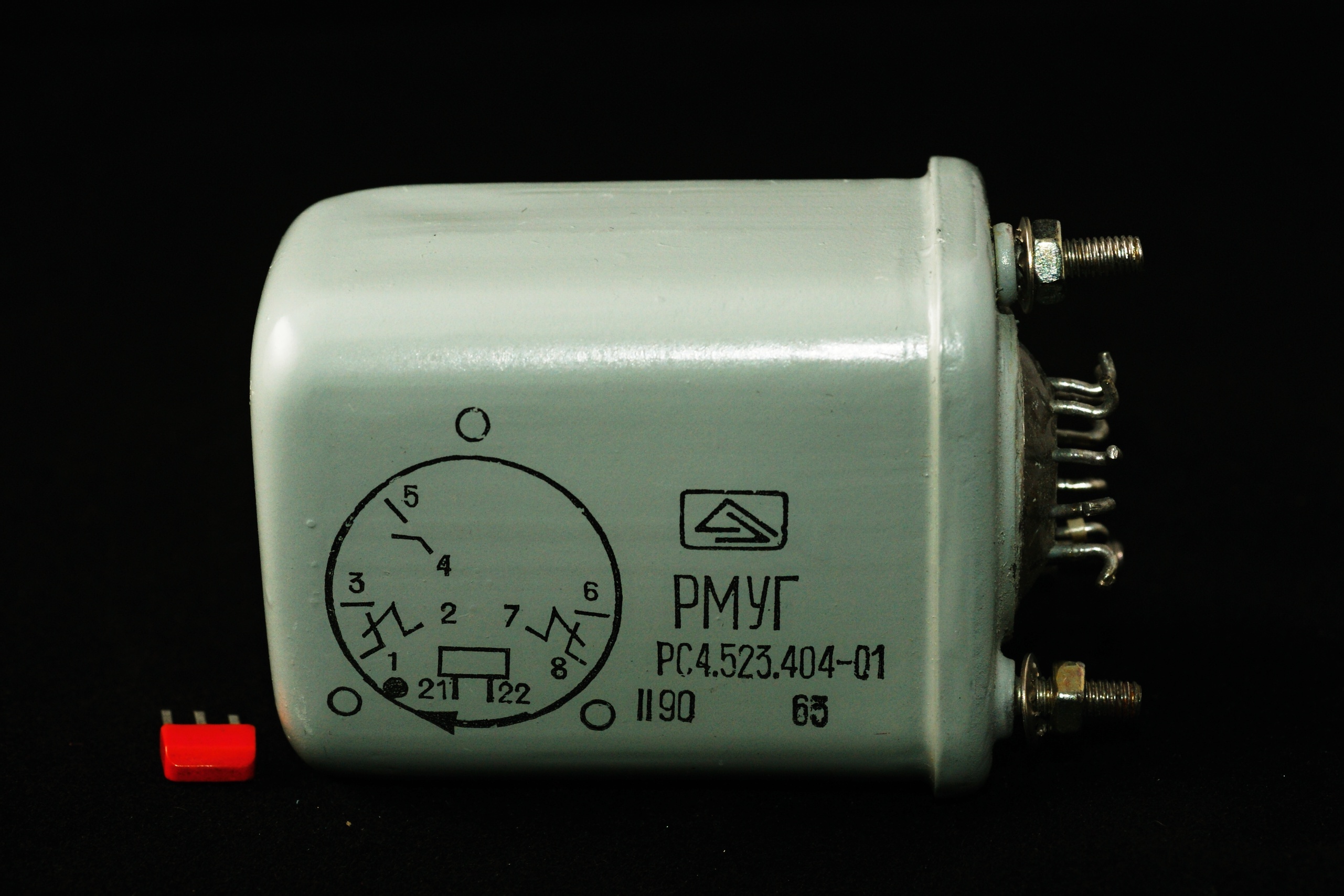

Как можно догадаться из названия, это герметичный вариант реле РМУ. В плюсе тут, разумеется, климатика. Но есть и минусы - из-за наличия промежуточного крепления внутри герметичного кожуха виброустойчивость и ударная устойчивость меньше, чем у РМУ. По всем остальным параметрам реле типа РМУГ не отличается от РМУ. Справочные данные на него.

Оно выпускалось только однообмоточным, в одиннадцати вариантах (при том что РМУ имело тридцать один вариант), количество размыкающих, замыкающих и переключающих контактов - от одного до четырех, материал контактов - Ср999. Контакты реле выдерживают 100 000 циклов при активной нагрузке 1А/27В или 0,1А/300В постоянного тока, а также 0,1А/115В переменного тока 400 Гц.

Это было первое отечественное герметичное реле с металлостеклянным цоколем, заполненное азотом. Применение азота позволяло повысить износостойкость контактов при коммутации дуговых нагрузок.

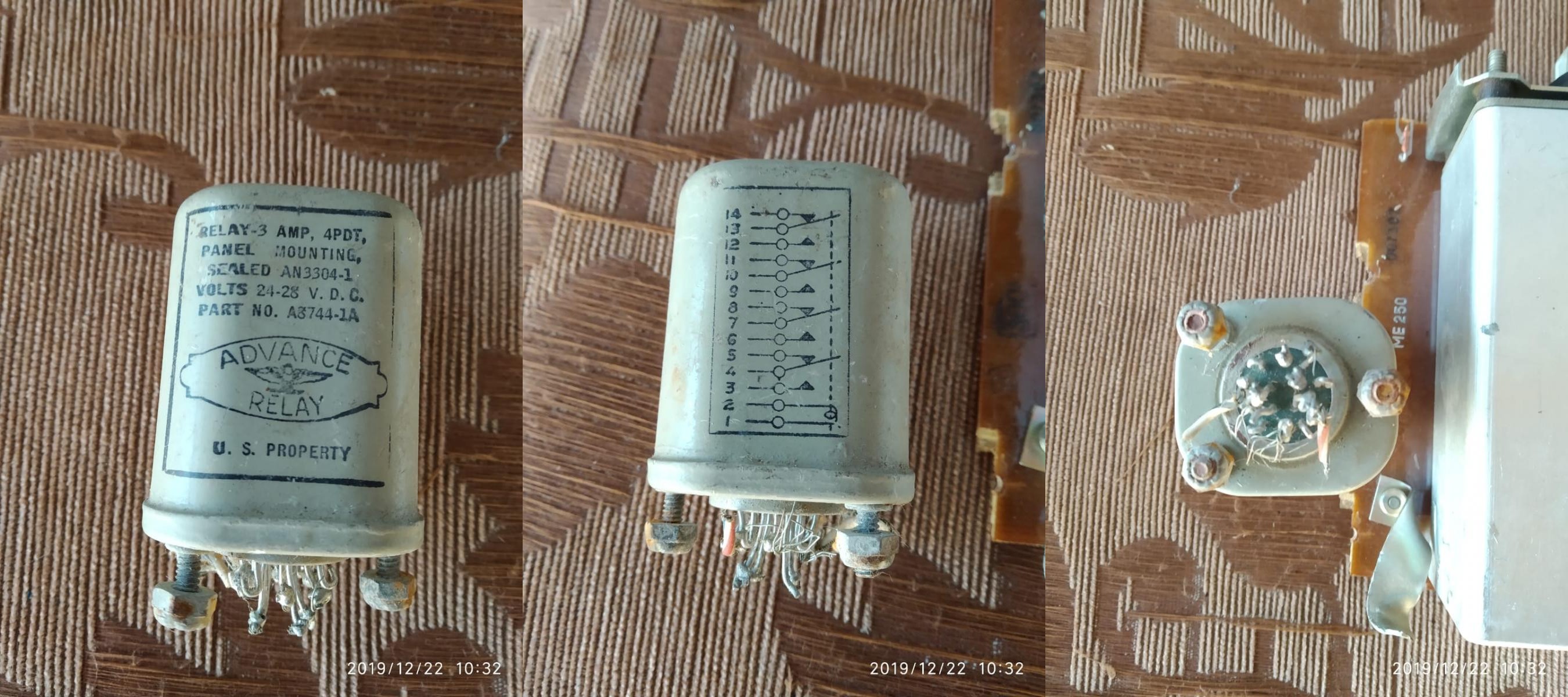

Реле РМУ было разработано в начале 50-х годов специалистами ОКБ-3 вместе с работниками ОГТ и ОГК завода питерского завода "Красная Заря"; разработка, полагаю, заключалась в копировании американского прототипа, вероятней всего из состава ленд-лизовского оборудования. Освоение серии произошло в середине 50-х: в номенклатуре реле от 1953 года оно числится, но в справке 1954 года ещё стоит пометка "в массовом производстве не освоены".

Серийный выпуск был организован, после "Красной Зари", на Ереванском релейном заводе, а затем и на Капанском релейном заводе (Армения).

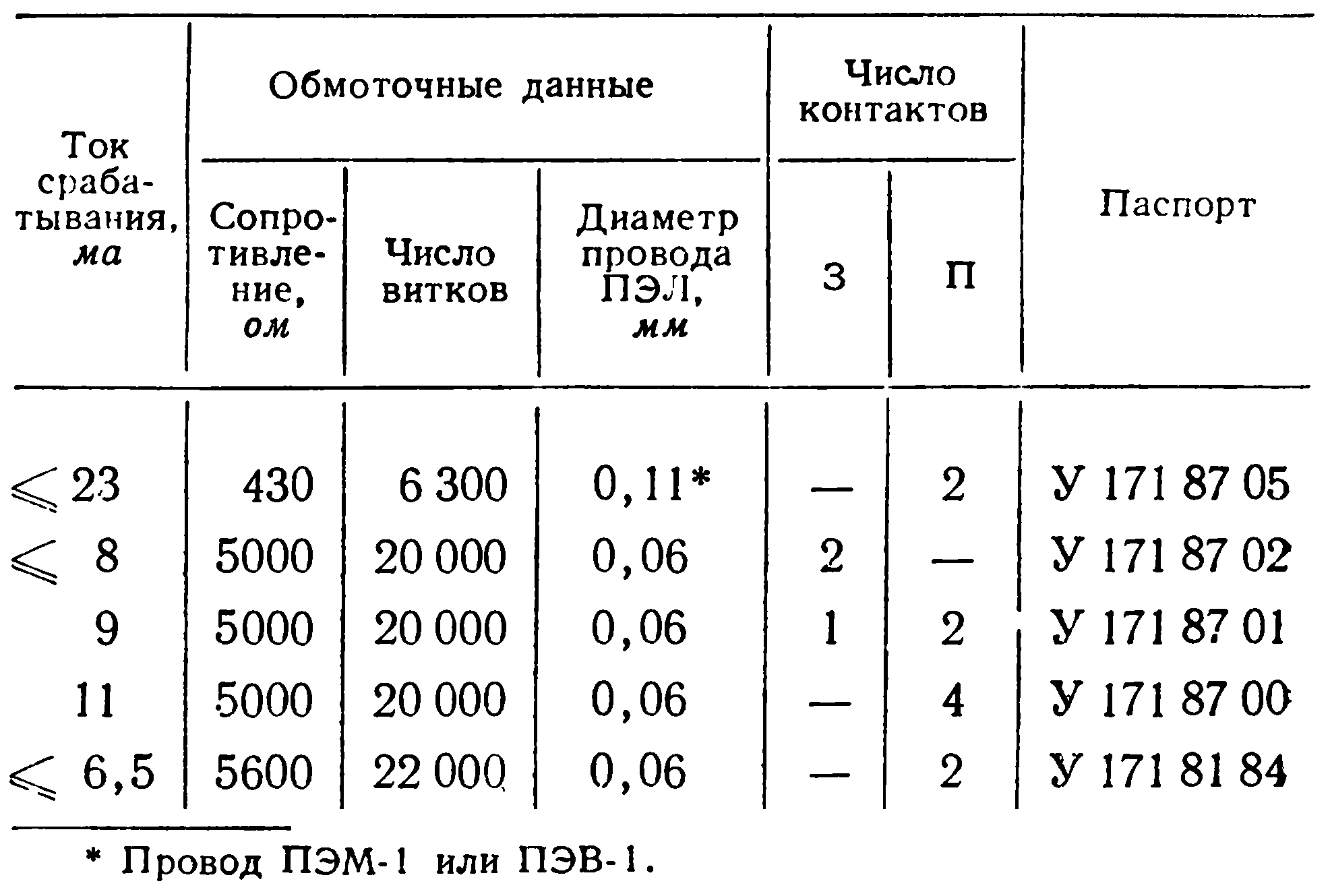

Надо сказать, что в 60-70-х годах это было весьма массовое реле, да и выпускалось оно очень долго, и в начале 90-х тоже. Ассортимент номиналов поначалу состоял всего из пяти типов, в дальнейшем их число было увеличено до 11:

реле РМУГ

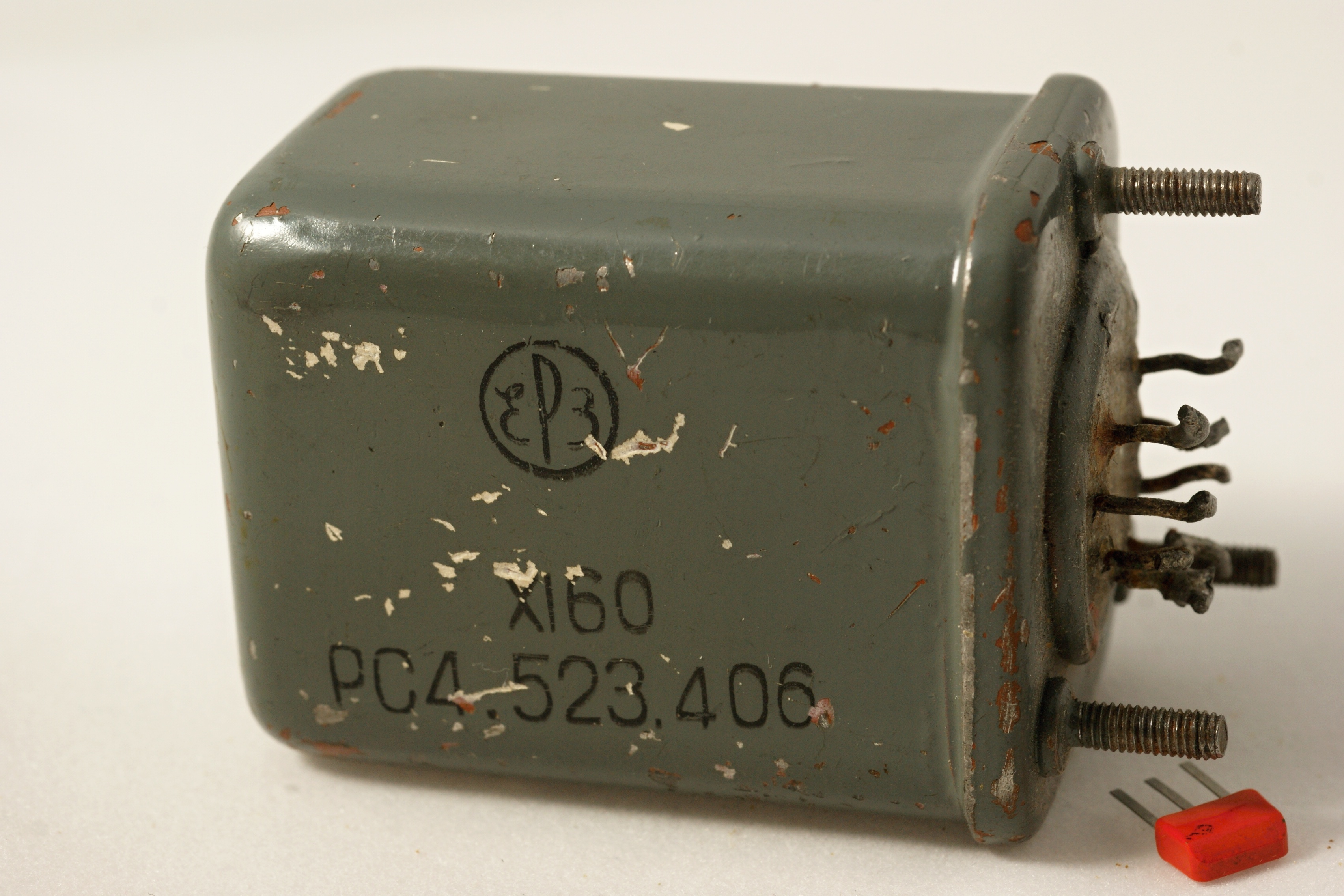

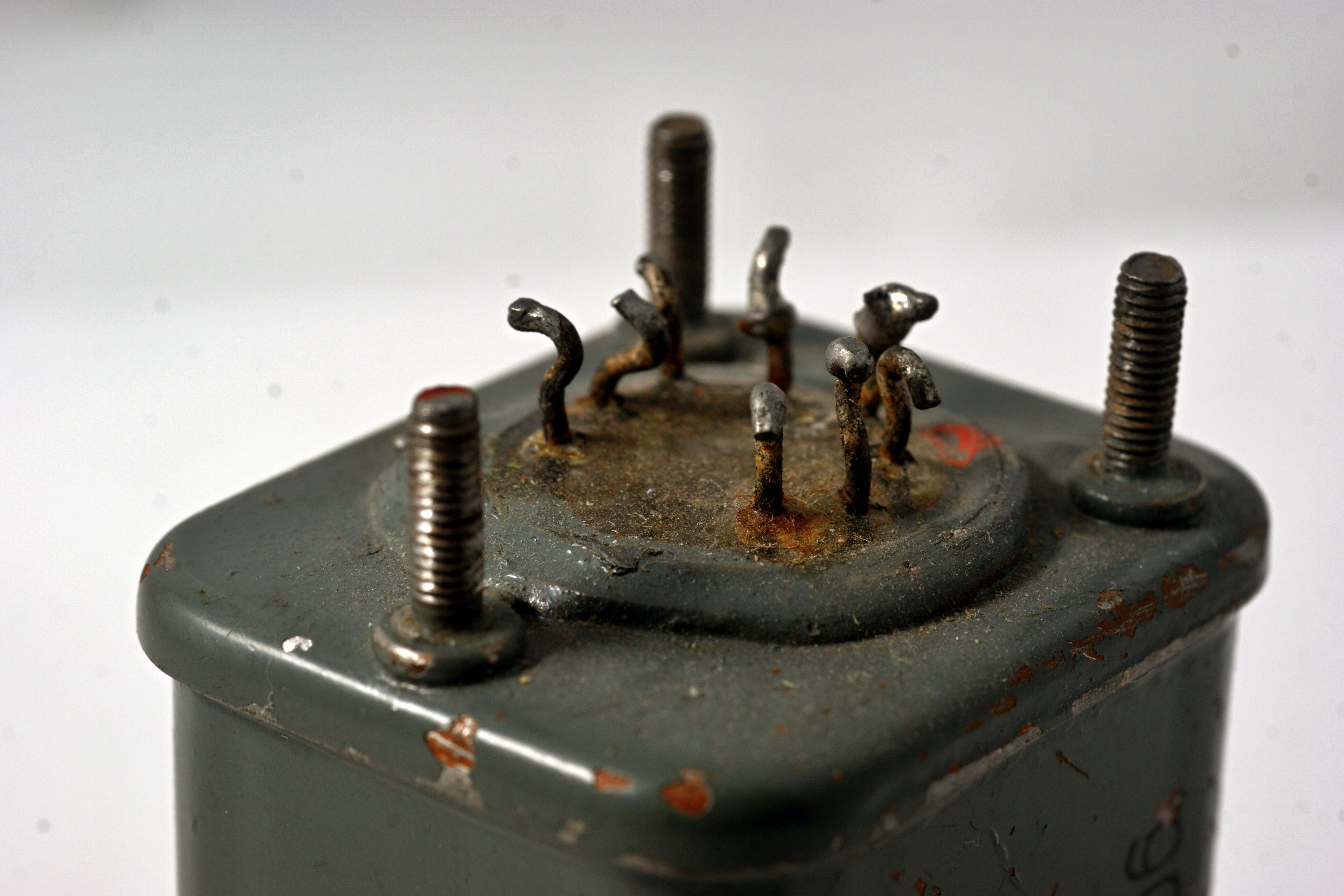

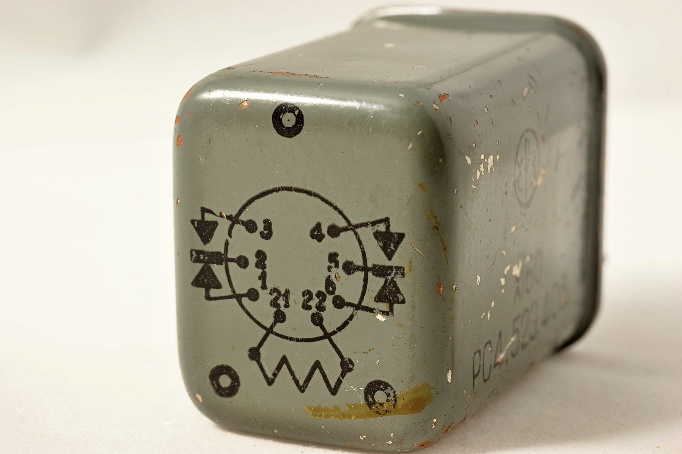

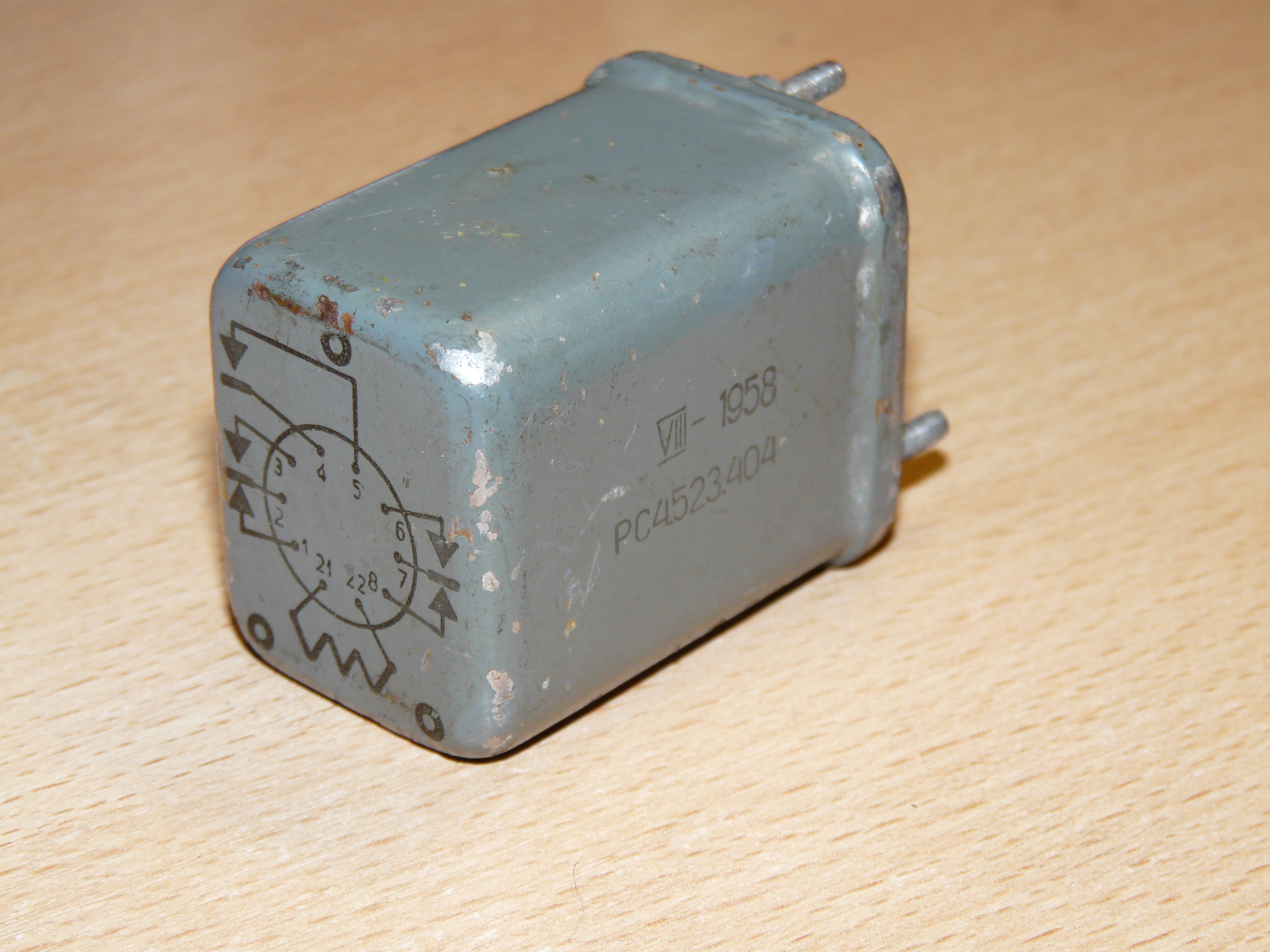

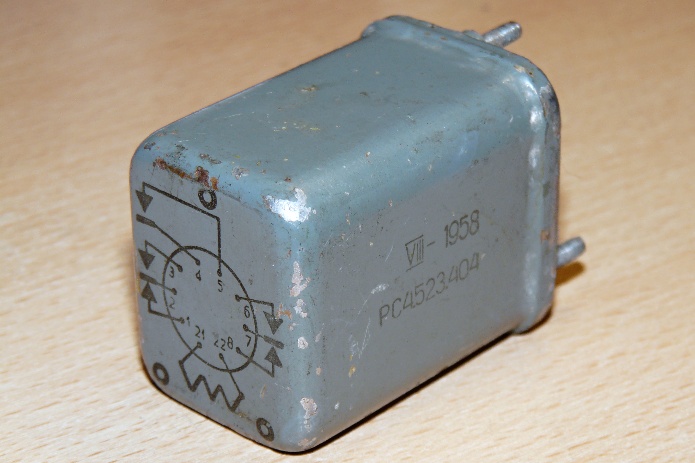

Любопытный образчик из раннего периода. Тип реле на нём не указан, и опознать можно только по номеру ТУ :

реле РМУГ

реле РМУГ

реле РМУГ

реле РМУГ
(фото с форума Портативное ретрорадио)

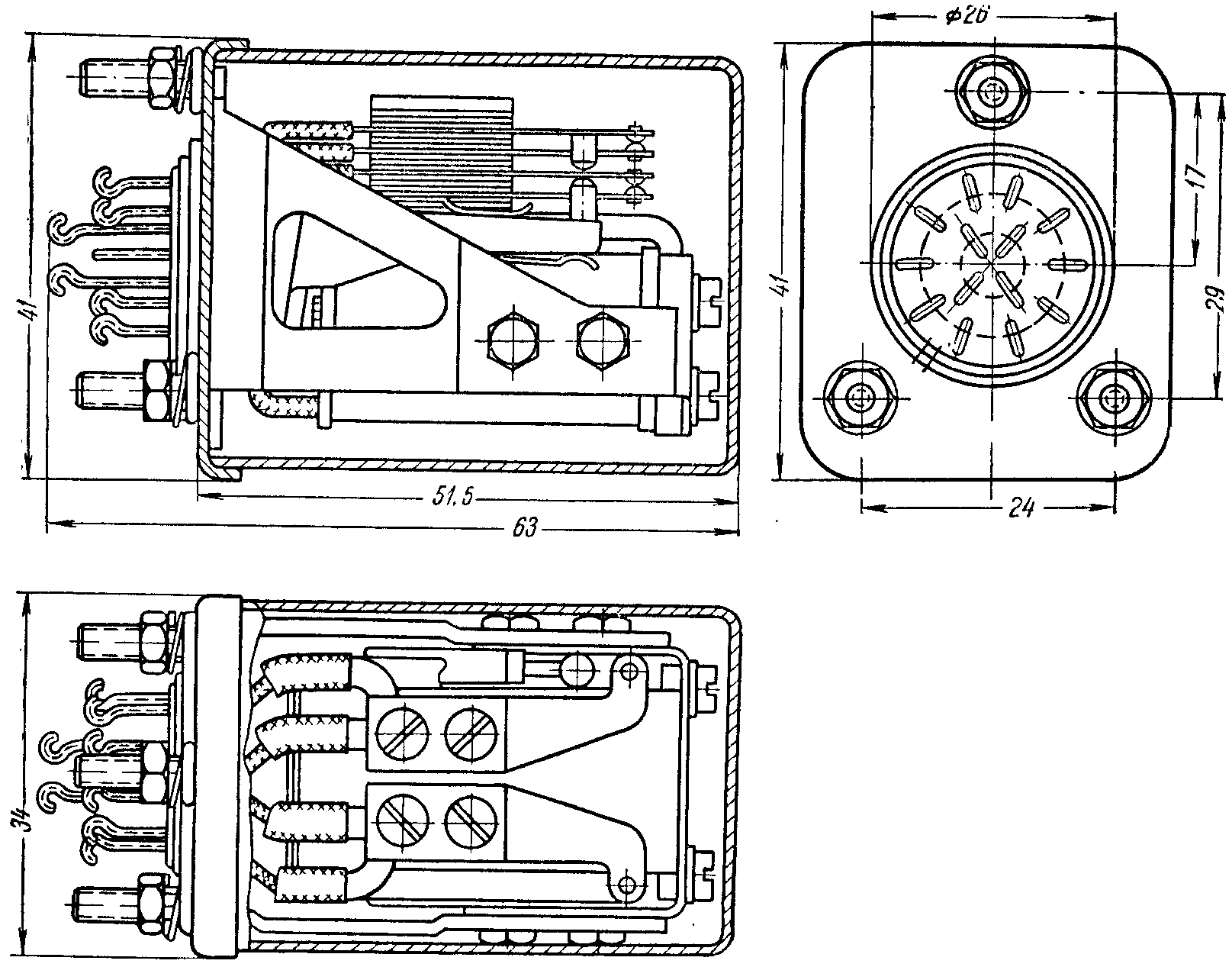

Общий вид реле РМУГ :

реле РМУГ

Герметизация осуществлена с помощью запаянного металлического (стального) кожуха и круглого стеклянного цоколя, в который заварено 14 паяльных крючков из ковара для вывода цепей контактных пружин и обмотки. Для крепления к плате реле имеет на основании три болта с гайками. Снаружи реле окрашено серой краской. После запайки внутренний объем реле заполняется сухим азотом.

Источники:

1. Справочник по элементам автоматики и телемеханики. Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961.
3. Справочник электротехника в двух томах. Под общей редакцией инж. А.Д. Смирнова. Том второй. Выпуск третий. Реле защиты и автоматики. М.-Л., "Энергия", 1965.
4. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
5. Витенберг М.И. Расчет электромагнитных реле для аппаратуры автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
6. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
7. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
8. Каталог "Изделия промышленности средств связи". Серия 4. Электромагнитные механизмы (реле). Тематический выпуск "Электромагнитные механизмы (реле)". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1983.
9. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
10. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1988.
