РНТ

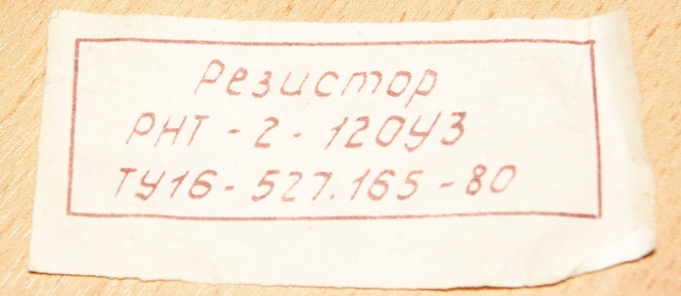

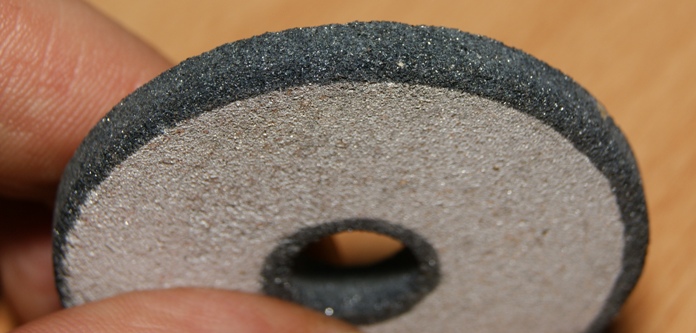

Такая вот шайба, более похожая на абразивный диск - это тоже резистор! (Р)езистор (Н)елинейный (Т)ервитовый, (2)-е исполнение, среднее значение падения на резисторе при номинальном токе 0,1 А - 120 В(может быть от 40 до 280), У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.ТД-2Х У4.

Эти резисторы относятся уже не к области электроники, а к электротехнике. Там отдельный мир, со своими специфичными элементами... но вот такое небольшое сопротивление я решил всё-таки выложить. Резисторы РНТ - это фактически варисторы, они применяются в схемах стабилизации скорости вращения двигателей постоянного тока при изменении напряжения питающей сети.

Условия эксплуатации

Температура окружающего воздуха -60...+45°С.
Относительная влажность воздуха (98+2)% при температуре не выше 20°С
Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих резисторы, исключающая попадание воды, масла, эмульсии, устанавливаются внутри помещений
Требования техники безопасности по ГОСТ 12.1.005-76, ГОСТ 12.2.003-74, ГОСТ 12.2.007.0-75
Резисторы должны выдерживать увеличенную нагрузку постоянным током 0,3 А в условиях принудительного охлаждения в течение 10 мин
Масса резистора 0,02 кг
Гарантийный срок - 2,5 года со дня ввода в эксплуатацию

Производитель неизвестен.

Тервит – нелинейный материал, разработанный в ВЭИ (Всесоюзном электротехническом институте, г.Москва). Он состоит из зерен карбида кремния (82%) и связующего (18%), которое является эмульсией глинозема в жидком стекле. Изделия из тервита подвергаются спеканию в среде водорода при t = 1280...1300°C.

Показатель нелинейности у него 0,35...0,36 при токе 100...500А и 0,22...0,26 при токе 1500...5000A. Тервит обладает повышенной электропроводностью, влагостойкостью и высокой удельной пропускной способностью по сравнению с аналогичными материалами (вилитом и тиритом).

В основном тервит используется в силовых высоковольтных разрядниках и защитных устройствах, однако иногда находит применение и в таких вот слаботочных низковольтных изделиях.

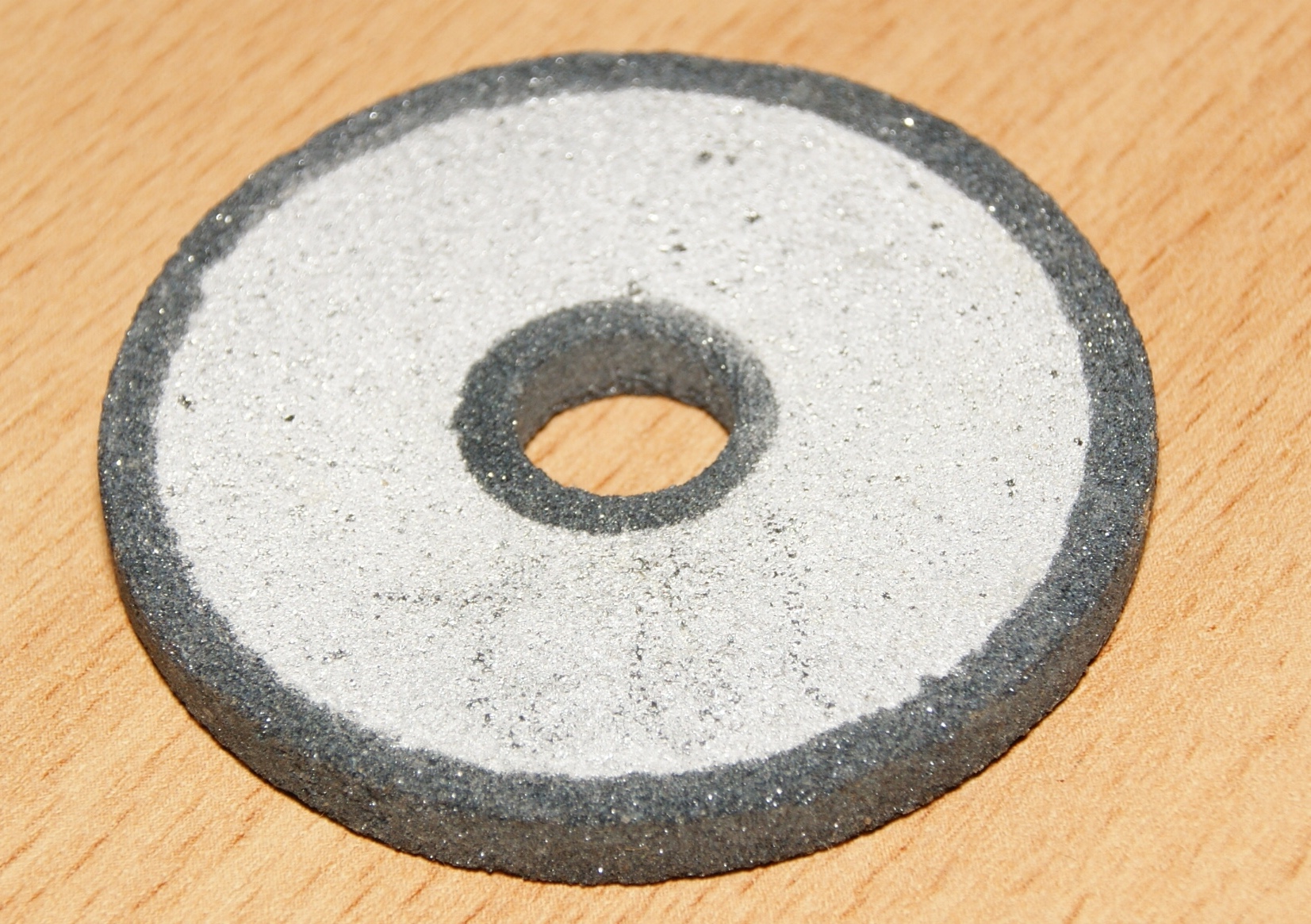

Торцевые поверхности металлизированы алюминием:
