РПА14

реле РПА14

Поляризованное высокочастотное реле, разработанное на замену устаревающему РПВ2. Хотя оно относительно свежее, появилось уже в 80-ые годы, и выпускалось как минимум до 2008 года, но встречается крайне редко. Видимо выпуск был невелик.

Это герметичное поляризованное реле, которое переключает одну высокочастотную группу (с коаксиальным контактом, сигналы до 1,7 ГГц) и две обычных, низкочастотных.

В документации на это реле (например, вырезка из справочника) довольно примечателен раздел, описывающий условия эксплуатации. К примеру, РПА14 должно выдерживать 10000+332 механических удара при ускорении не более 400 м/с2. Или воздействие невесомости. Или воздействие магнитных полей - переменного и постоянного, а также знакопеременного частотой 0,034 Гц, отклонение частоты от номинального значения не более ±10%. Или акустический шум с уровнем до 2000 Па (для сравнения, болевой порог человека около 200 Па).

В общем, оно явно должно было летать далеко и высоко....

Производитель - Харьковский релейный завод (ныне ХПО "Радиореле").

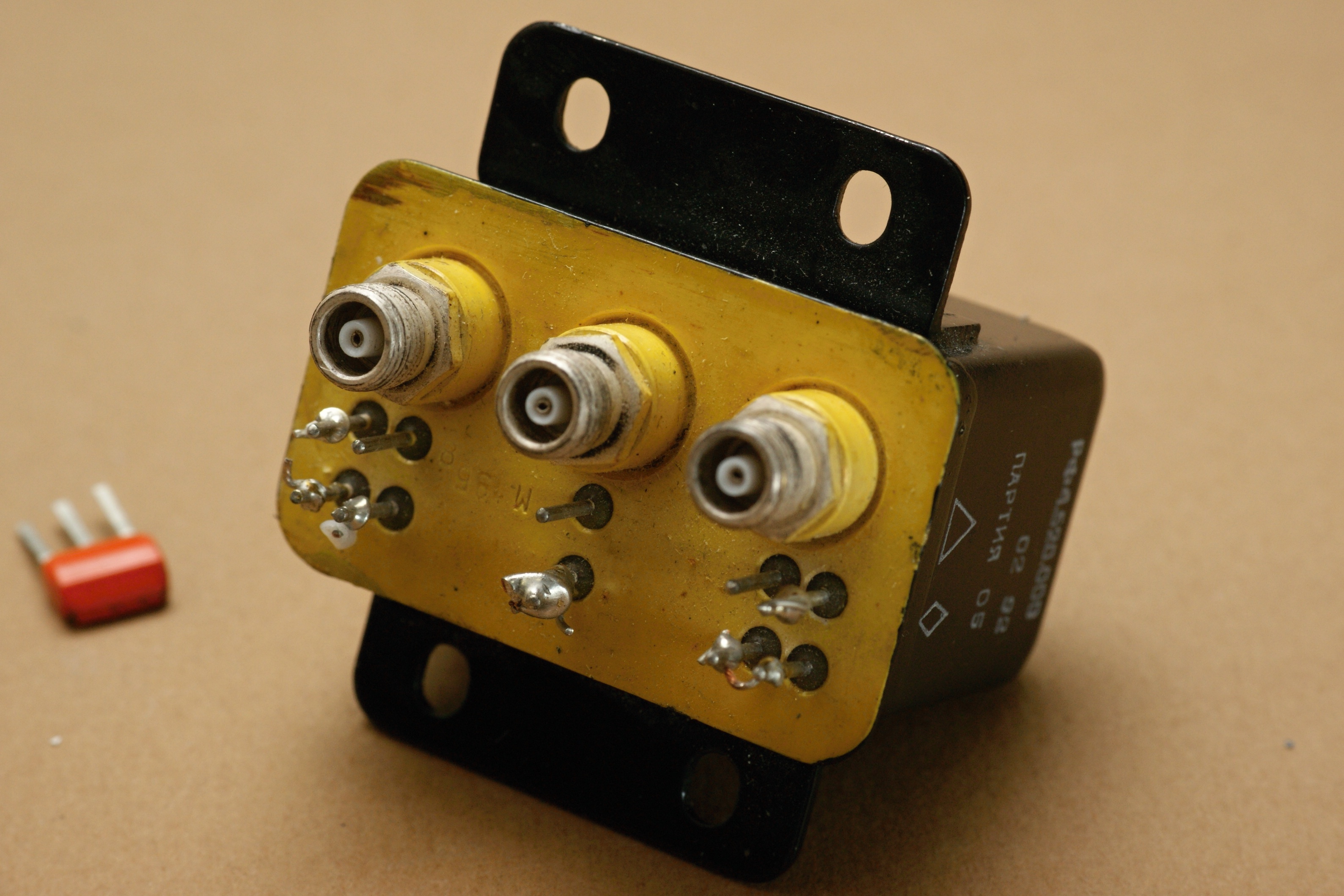

реле РПА14

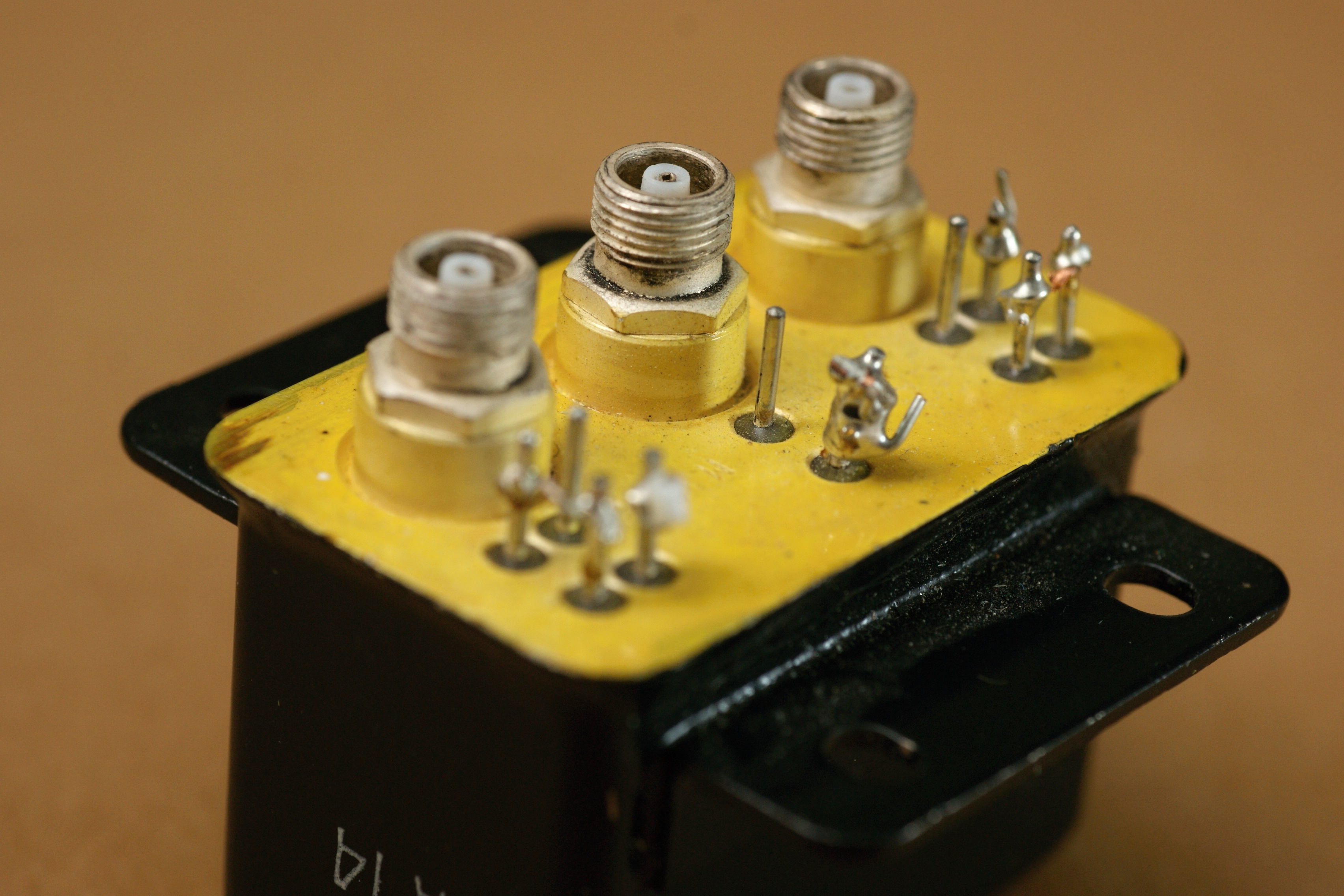

реле РПА14

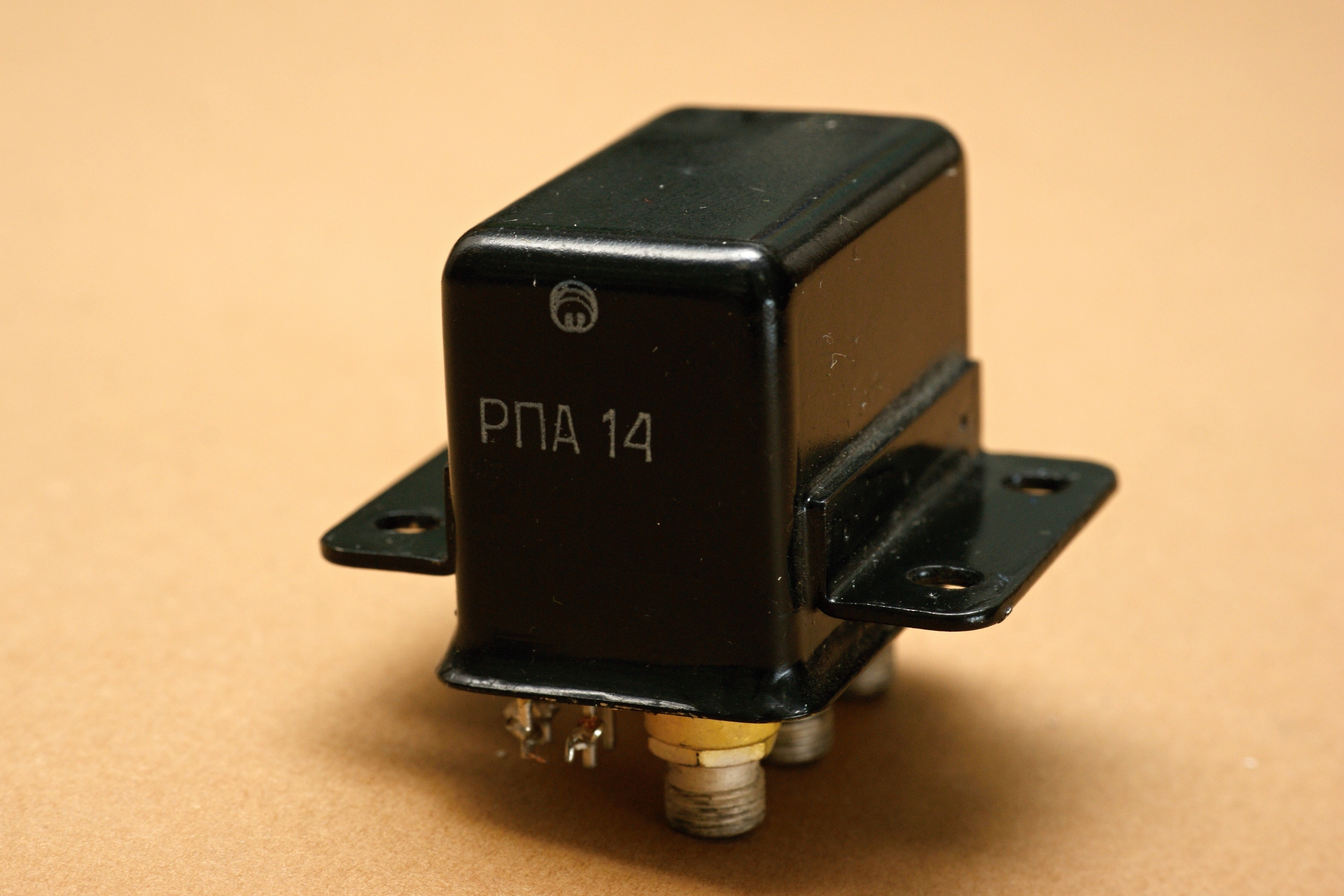

реле РПА14

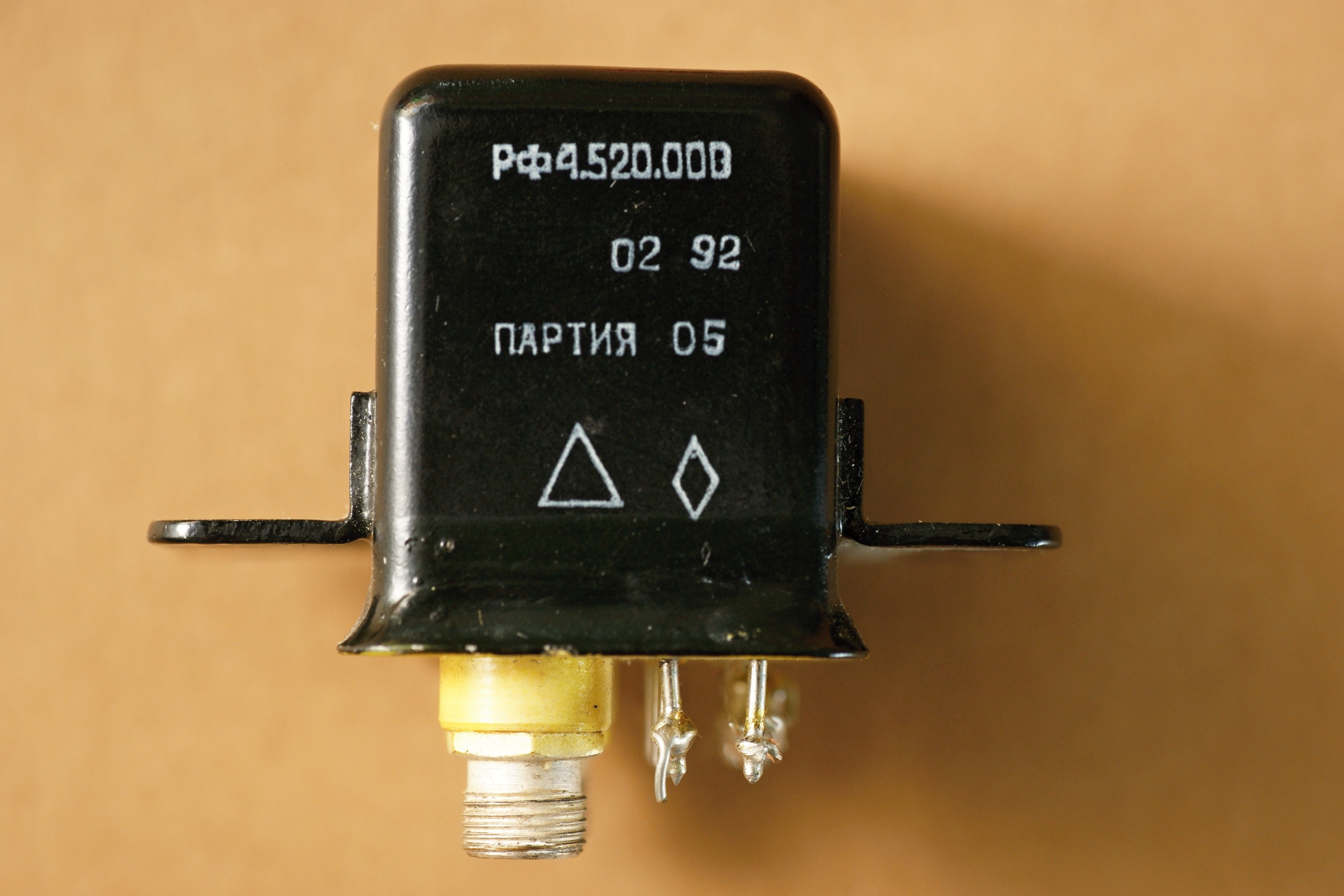

реле РПА14

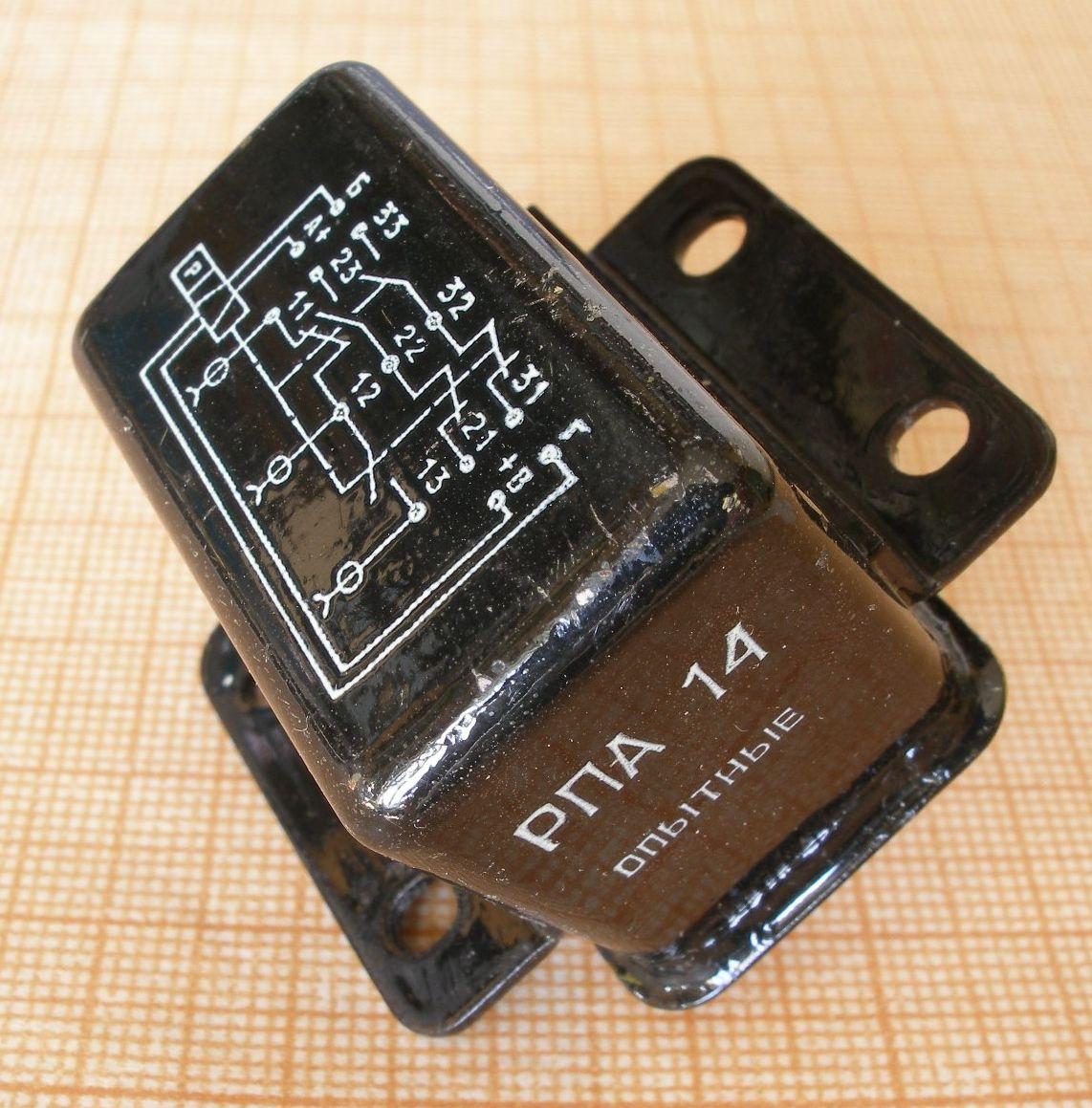

(фото с форума "Портативного ретрорадио")

Источники:

1. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
2. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
