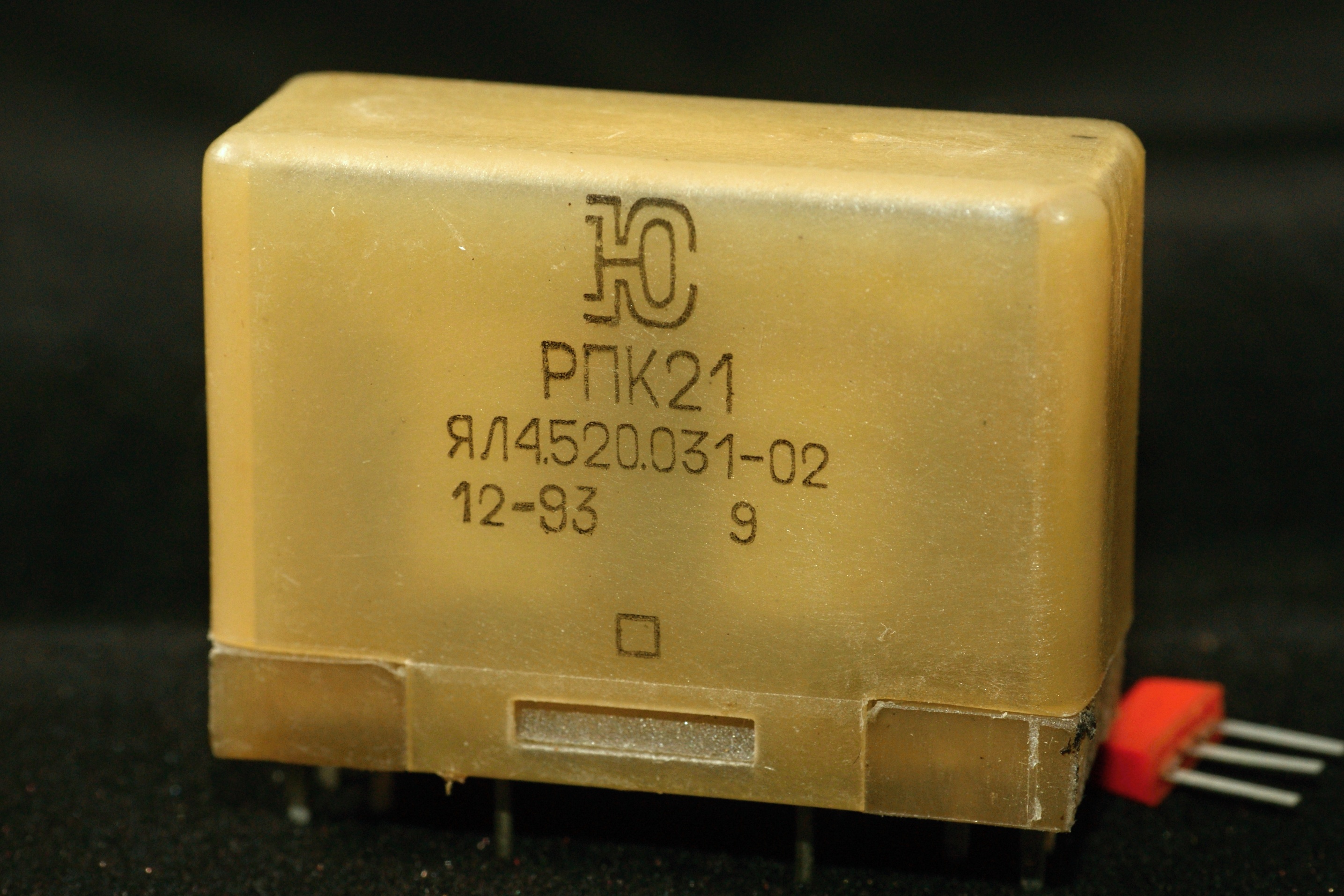

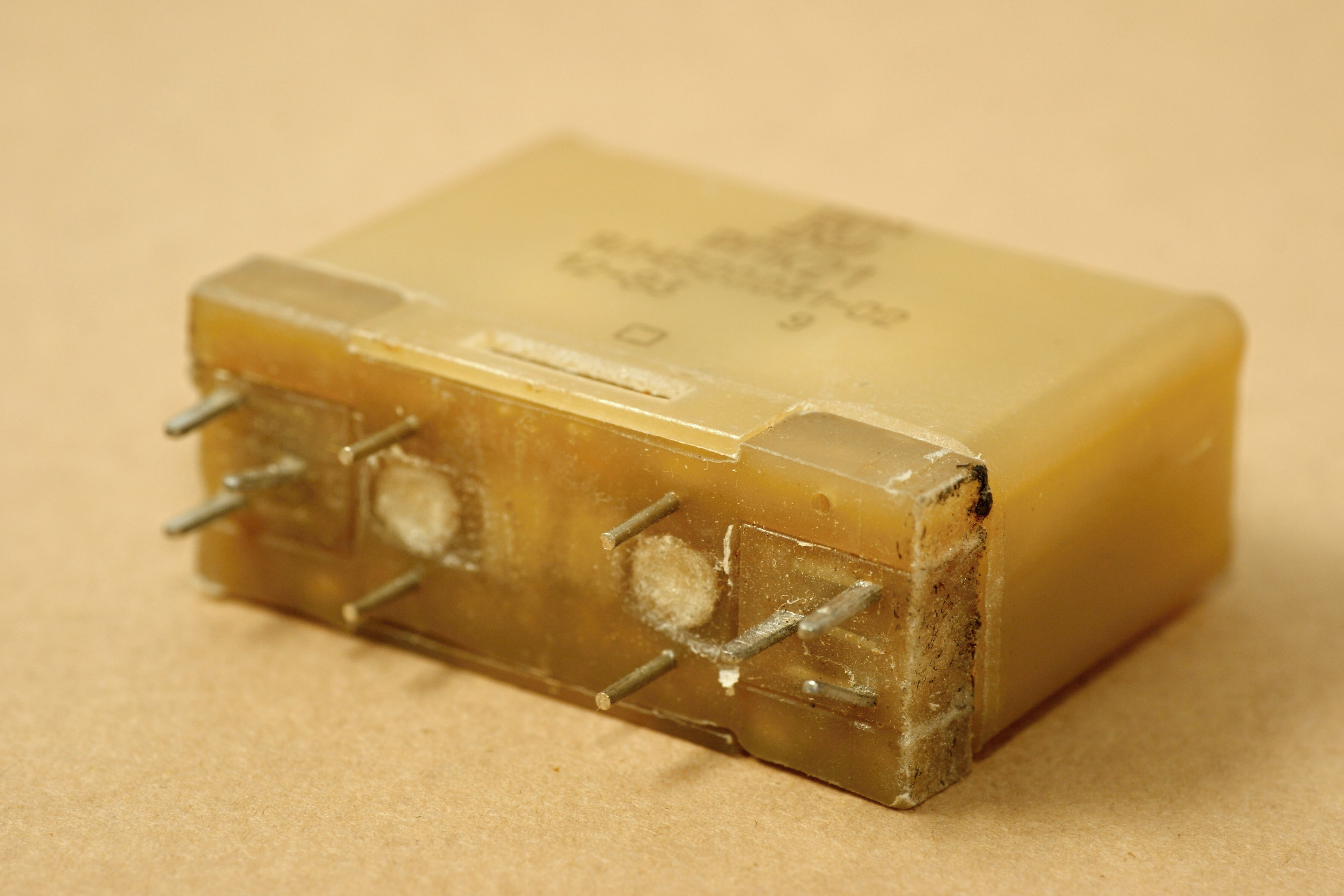

РПК21

Вновь реле из послесоветского периода, про которое почти ничего не известно. Исходя из внутренностей, можно сказать что это низкочастотное поляризованное реле негерметичного исполнения, на два переключающих контакта.

Краткие сведения всё же есть, контакты могут коммутировать токи до 4 А, с напряжением 12...220 В; реле выпускалось с напряжением срабатывания 80 вольт.

Производитель у него интересный - это Краснодонский завод «Юность» (Украина, Луганская область). Хотя завод был образован ещё в 1977 году, про его историю известно очень мало, а продукция почти не встречается. При этом разработано реле было питерским заводом "Северная Заря".

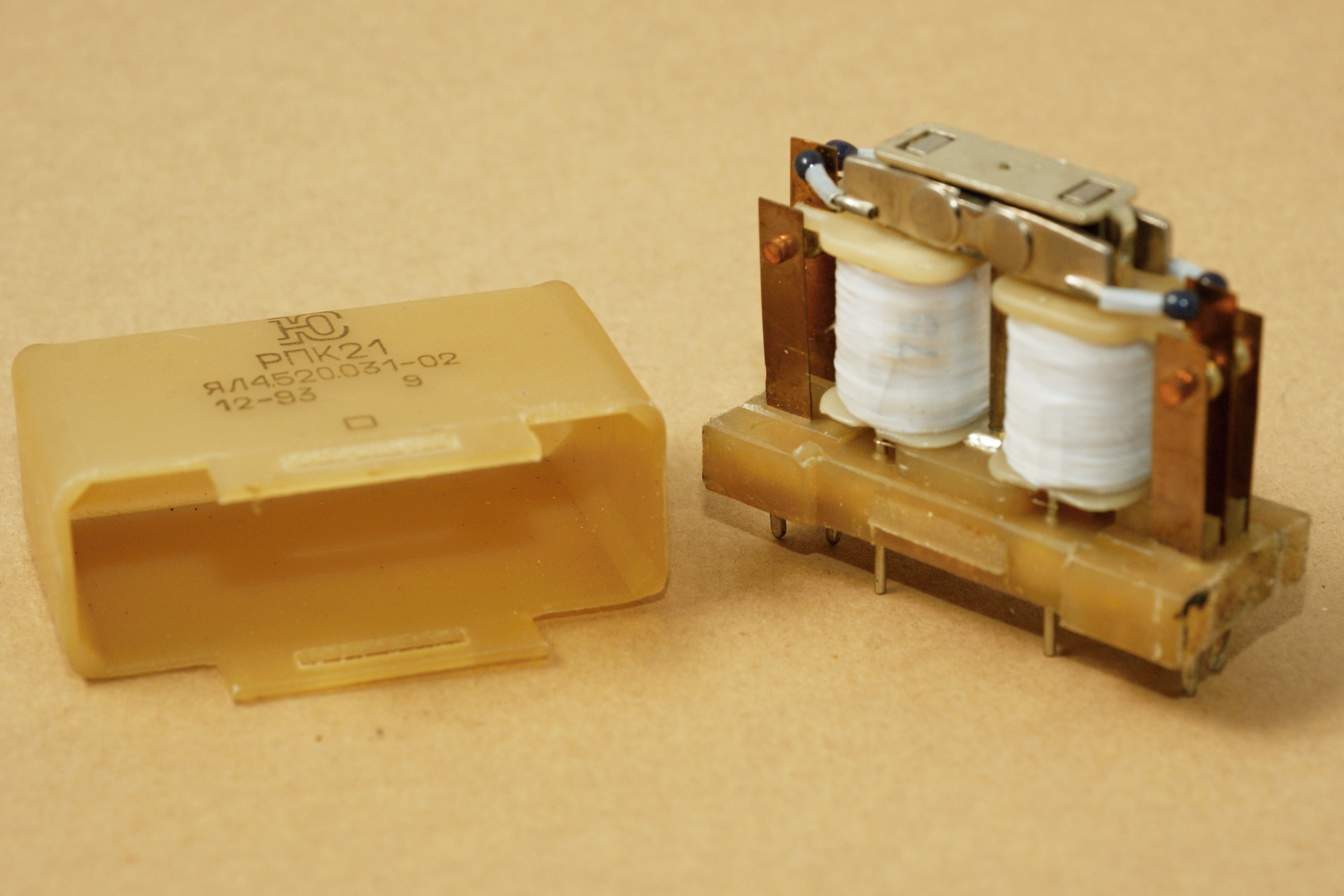

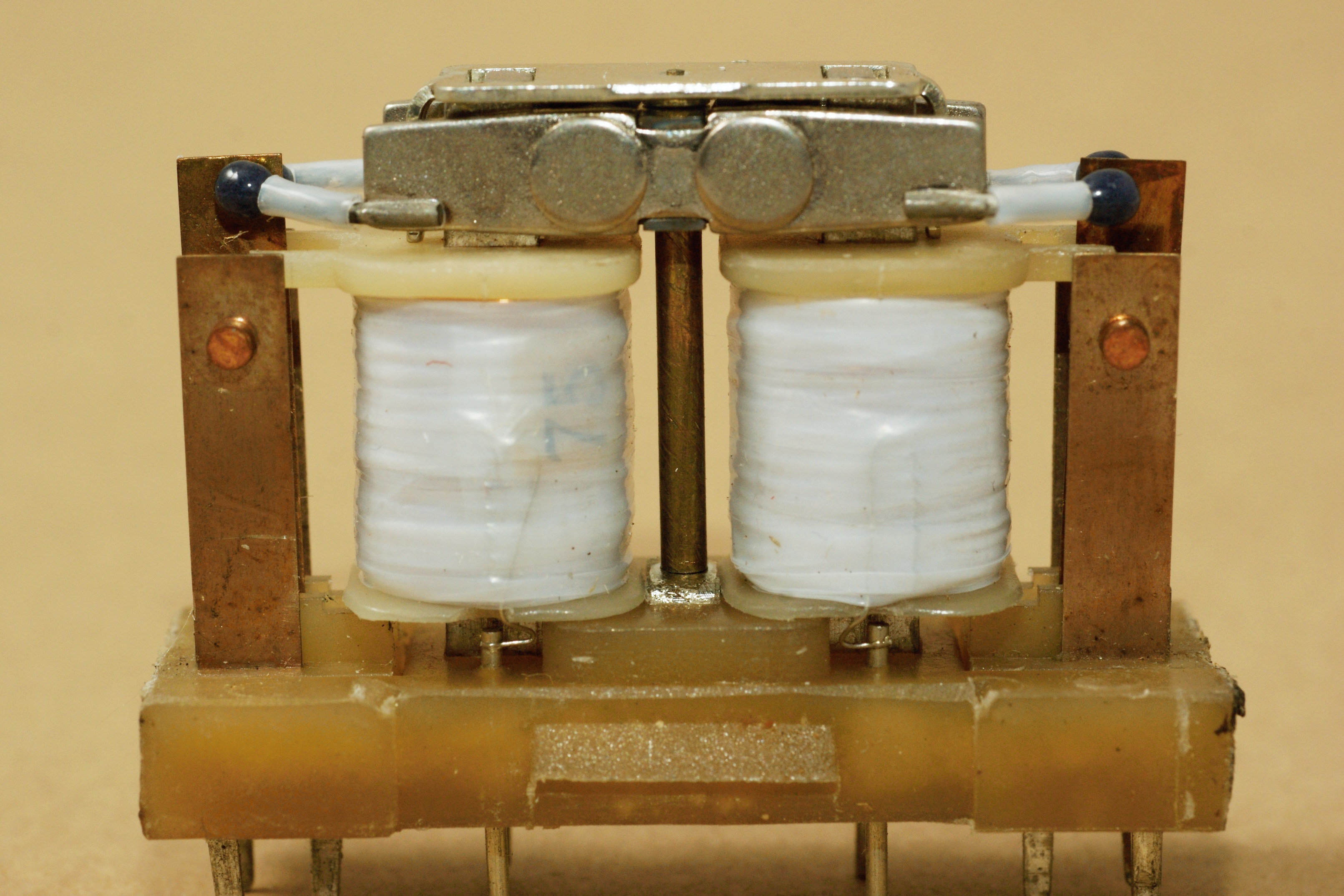

Корпус реле собран без винтовых соединений, на защёлках, что даёт возможность легко заглянуть внутрь:

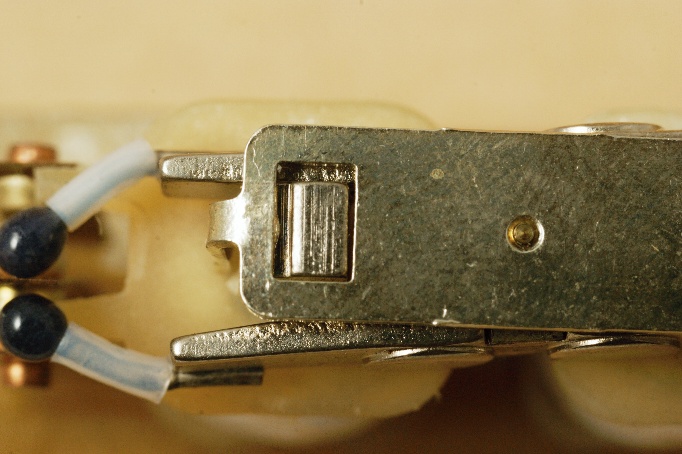

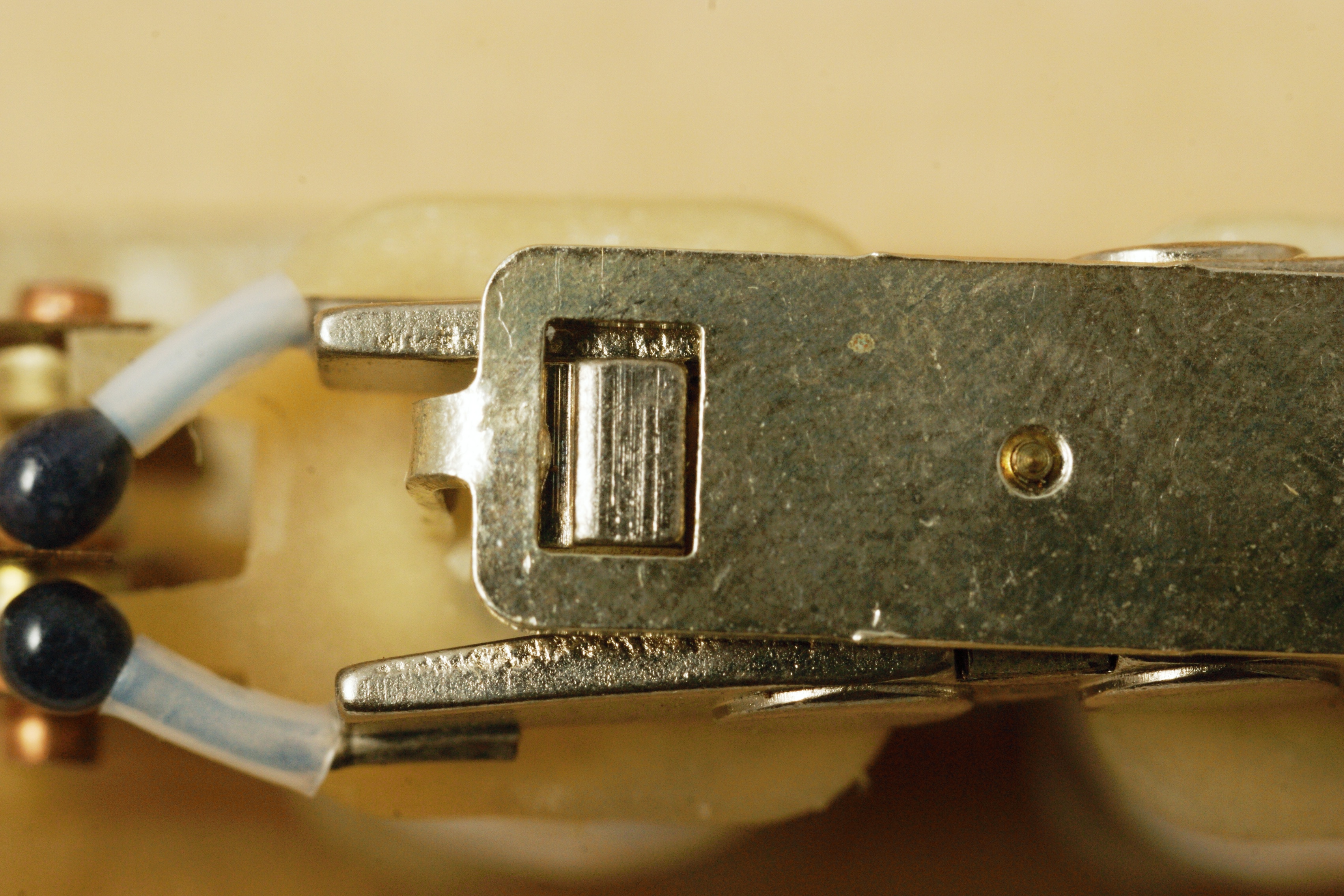

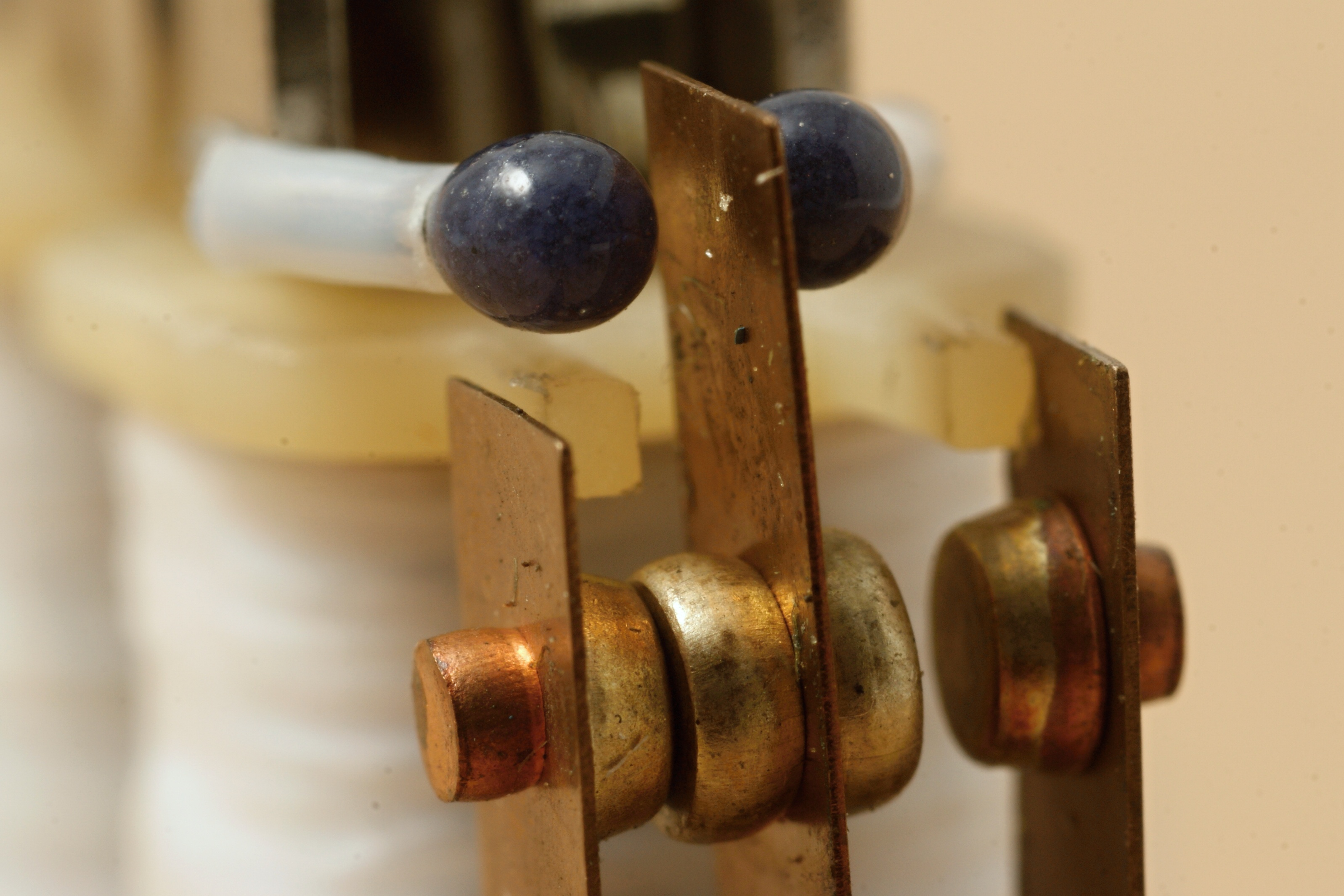

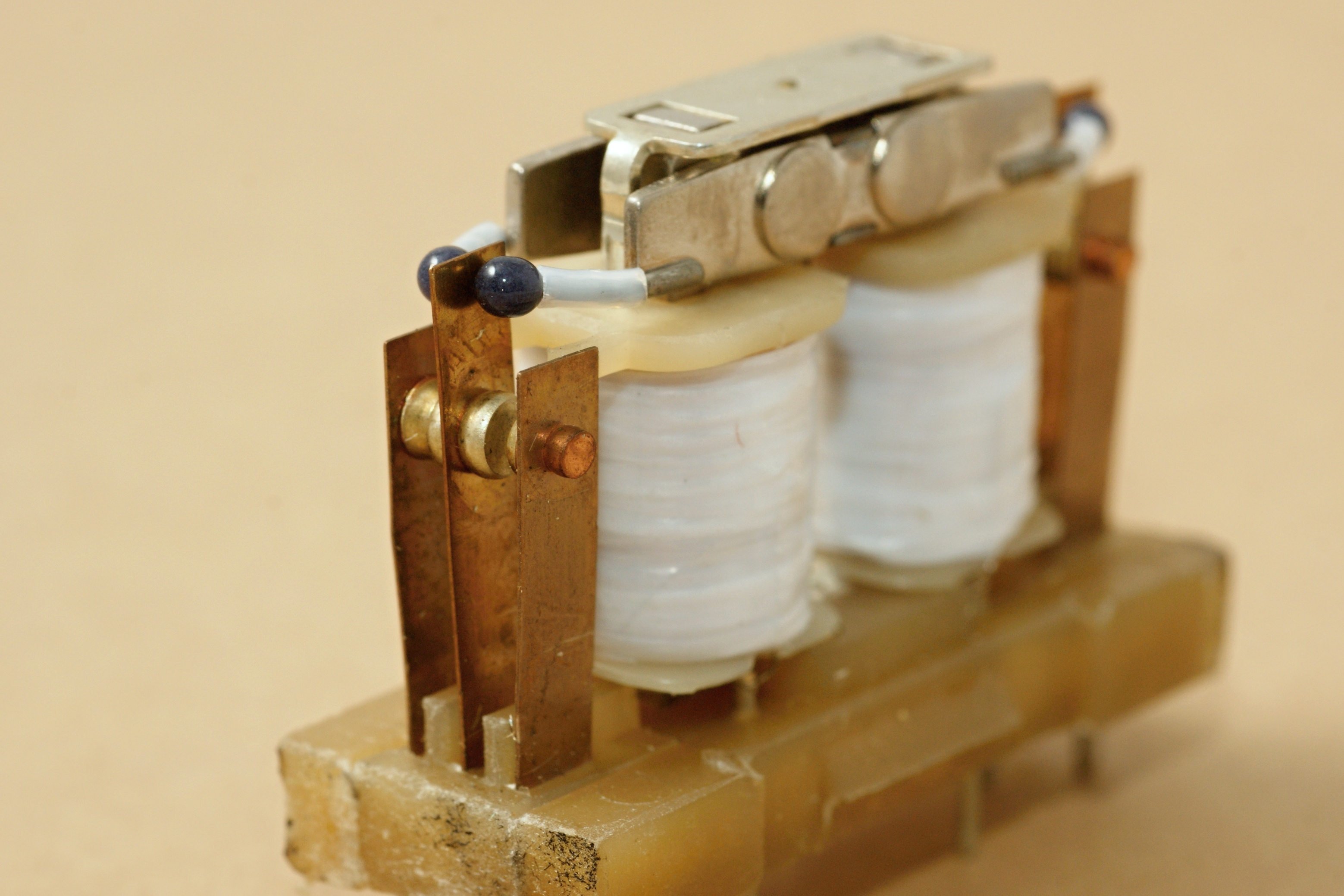

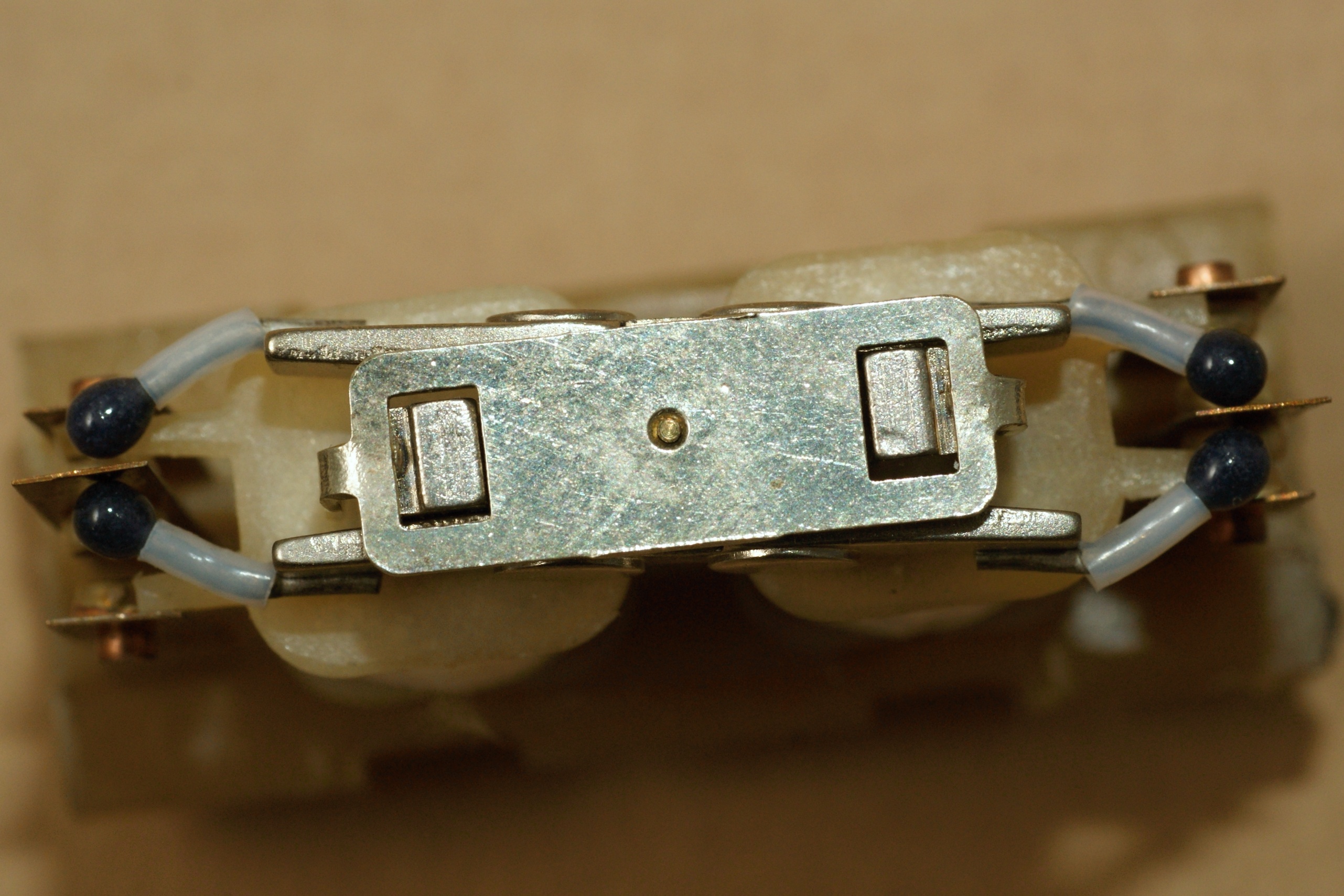

"Коромысло" с контактными группами имеет два механически устойчивых положения, с поворотом относительно вертикальной оси, что позволяет использовать это реле в качестве дистанционного переключателя. При подаче импульса на одну из двух управляющих обмоток реле "защёлкивается" в соответствующем этой обмотке положении и остаётся в нём независимо от дальнейшего наличия или отсутствия тока в обмотке. Для переброса в другое состояние нужно подать импульс на вторую обмотку, после чего состояние реле также фиксируется.
