разъемы РПС2

Малогабаритные прямоугольные соединители РПС1 довольно известны - они массово применялись в вычислительной технике, в основном спецназначения. А вот подобные им РПС2 гораздо более редки...

(Р)азъёмы (П)рямоугольные (С)убминиатюрные, (2)-й номер конструкции, на (х) контактов (бывают от 18 до 100), (Ш)тырь либо (Г)нездо, конструктивное исполнение (4 - вилка или розетка с двухрядным расположением контактов для печатного монтажа).

Данные на них из отраслевого справочника. Производитель неизвестен.

Электрические параметры

Максимальное напряжение между соседними контактами 40 В
Токовая нагрузка на одиночный контакт - не более 0,15 А
Сопротивление контактов - не более 0,02 Ом
Сопротивление изоляции 50 МОм
Диапазон рабочих температур -60 ... +85°С
Допустимая вибрация (диапазон частот 1-5000 Гц) - 30g
Одиночные удары - до 500g
Минимальная наработка - 1000 ч
Количество сочленений-расчленений - 500
Срок сохраняемости 12 лет

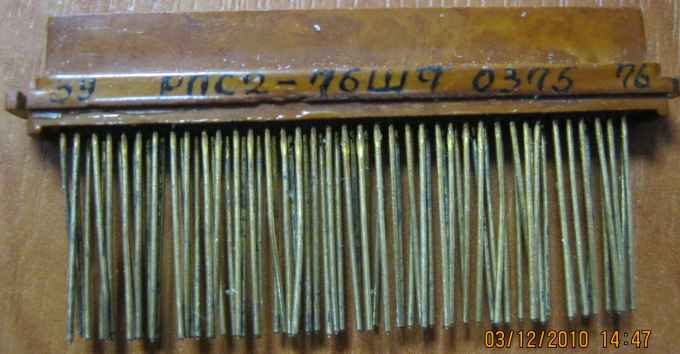

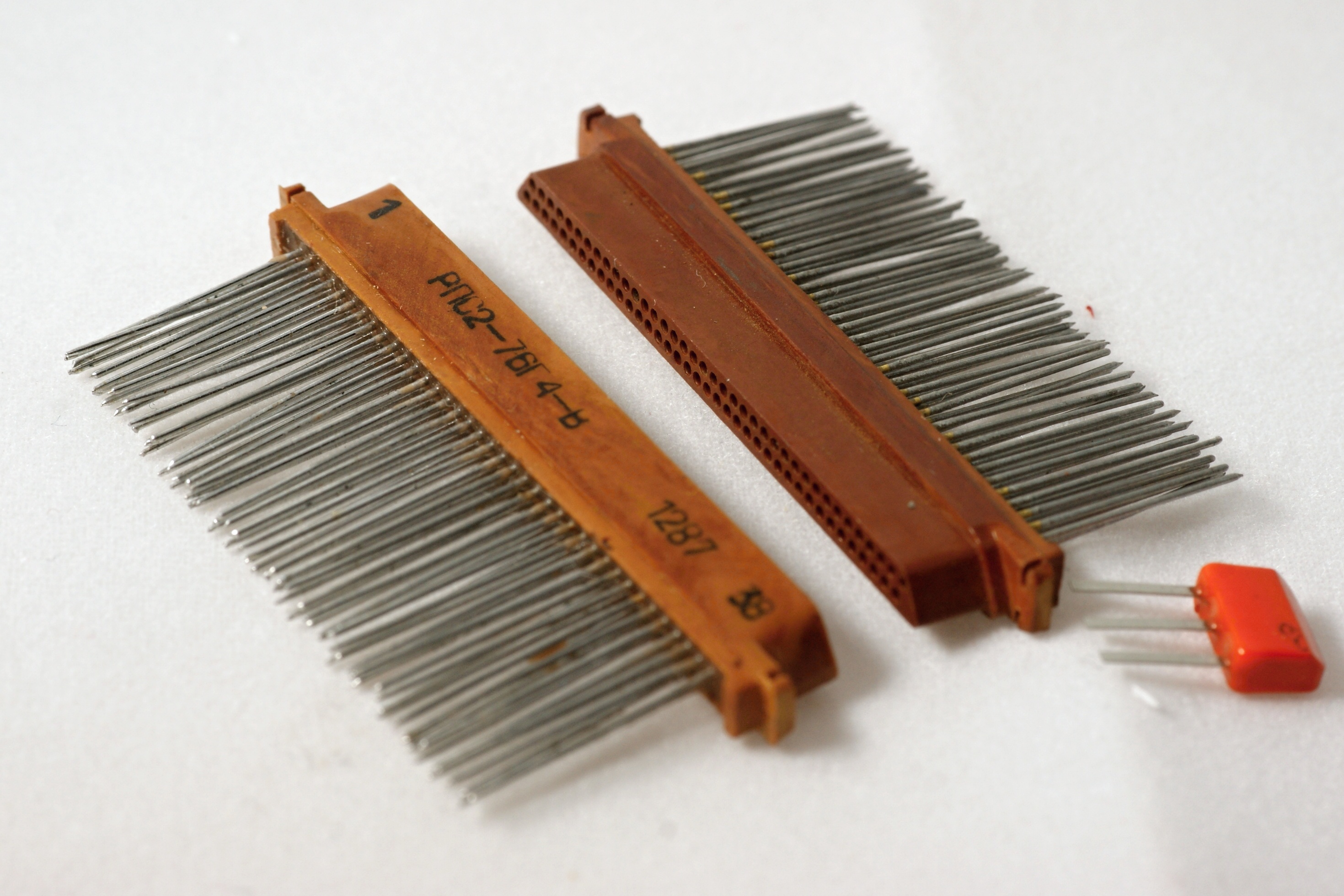

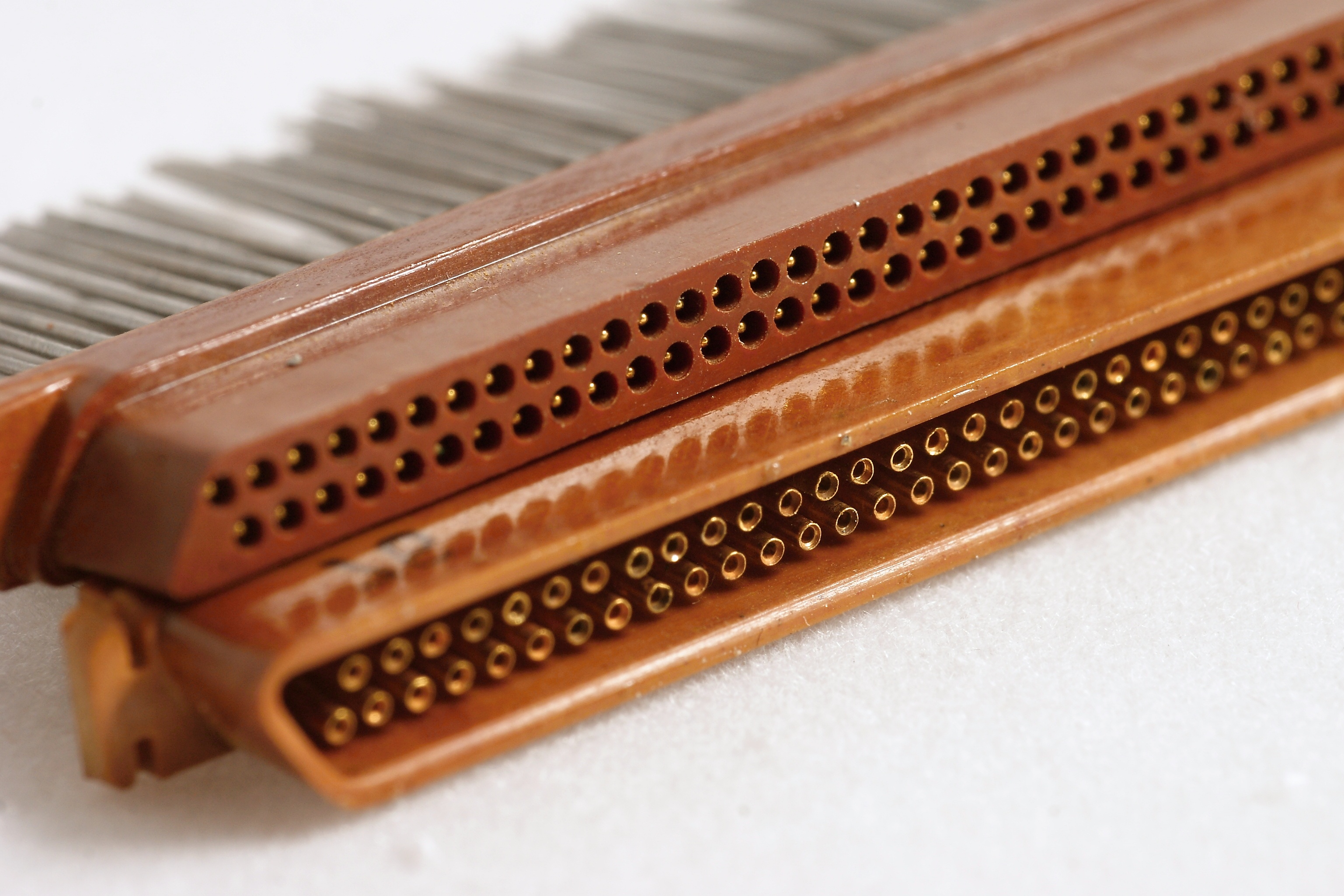

(фото Владимира Белова)

Источники:

1. Разъемы. Справочник. ВНИИ "Электрронстандарт". 1978.
2. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
