РПС58 ЯЛ4.520.005

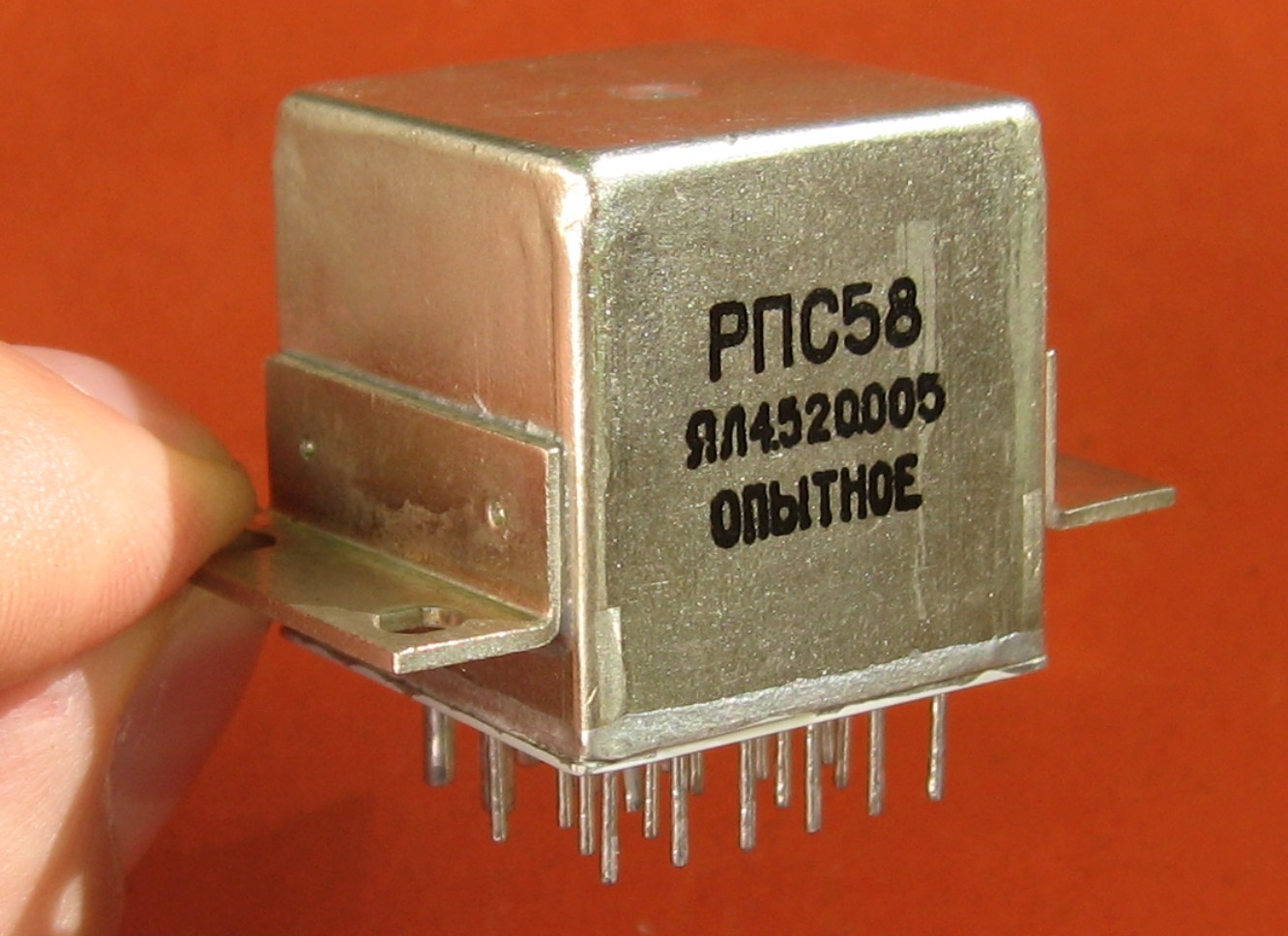

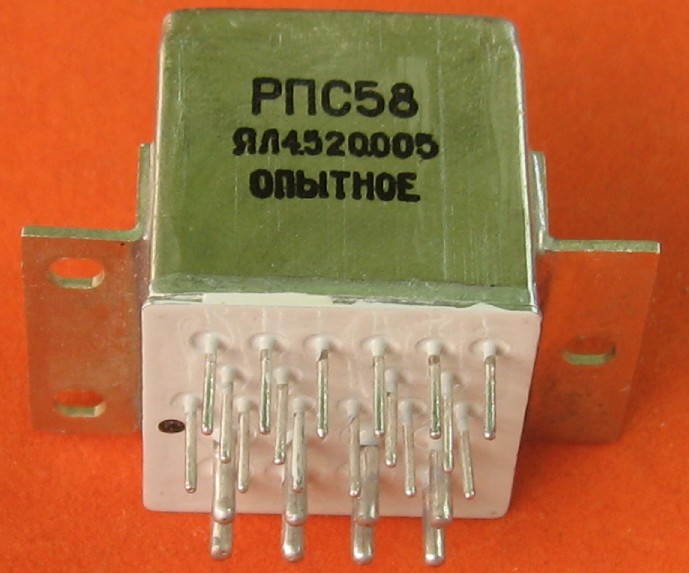

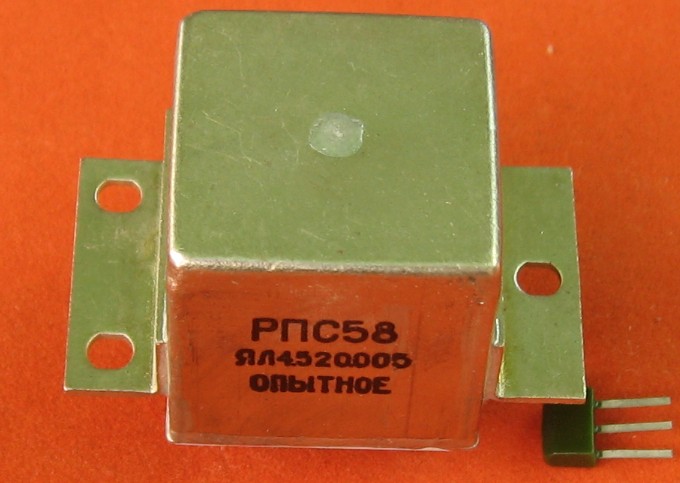

Реле из уже позднесоветских разработок (в каталоге 1982 года стоит пометка "оптовая цена - в стадии утверждения"). Интересно мне тем, что оно довольно опытное :)))

Герметичное поляризованное реле со сложной системой контактов - четыре для сильноточных цепей (до 10 А, а в ограниченных режимах до 40 А), два для слаботочных и четыре для управления обмотками самого реле.

Особенность РПС58 - наличие дополнительных контактов, соединенных последовательно с обмотками управления блок-контакта, которые при переключении якоря обеспечивают разрыв цепи обмотки на участке хода якоря, после которого дальнейшее его движение обеспечивается поляризующим потоком постоянного магнита. Это устраняет необходимость во внешних схемах формирования импульсов управляющего тока (так как обмотки поляризованных реле обычно рассчитаны лишь на кратковременное включение).

Вырезка из справочника Игловского, с параметрами этих реле.

Ни знака завода-изготовителя, ни даты выпуска на нём нет, но полагаю, что реле выпущено питерским заводом "Северная Заря". Впрочем, это подтверждает и заводской паспорт.

Источники:

1. Слаботочные реле/Г.Я. Рыбин, Б.Ф. Ивакин, А.Д. Животченко, В.В. Соболев. - М.: Радио и связь, 1982. (Элементы радиоэлектронной аппаратуры).
2. Каталог "Изделия промышленности средств связи". Номенклатурный справочник на 1982 год. Электромагнитные механизмы (реле). - Центральный отраслевой орган научно-технической информации «ЭКОС», Москва, 1982.
3. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
4. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.- Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
