РРН29, РРН30

(Р)азъемы (Р)езьбового соединения (Н)ормального габарита, (29)го и (30)го типов.

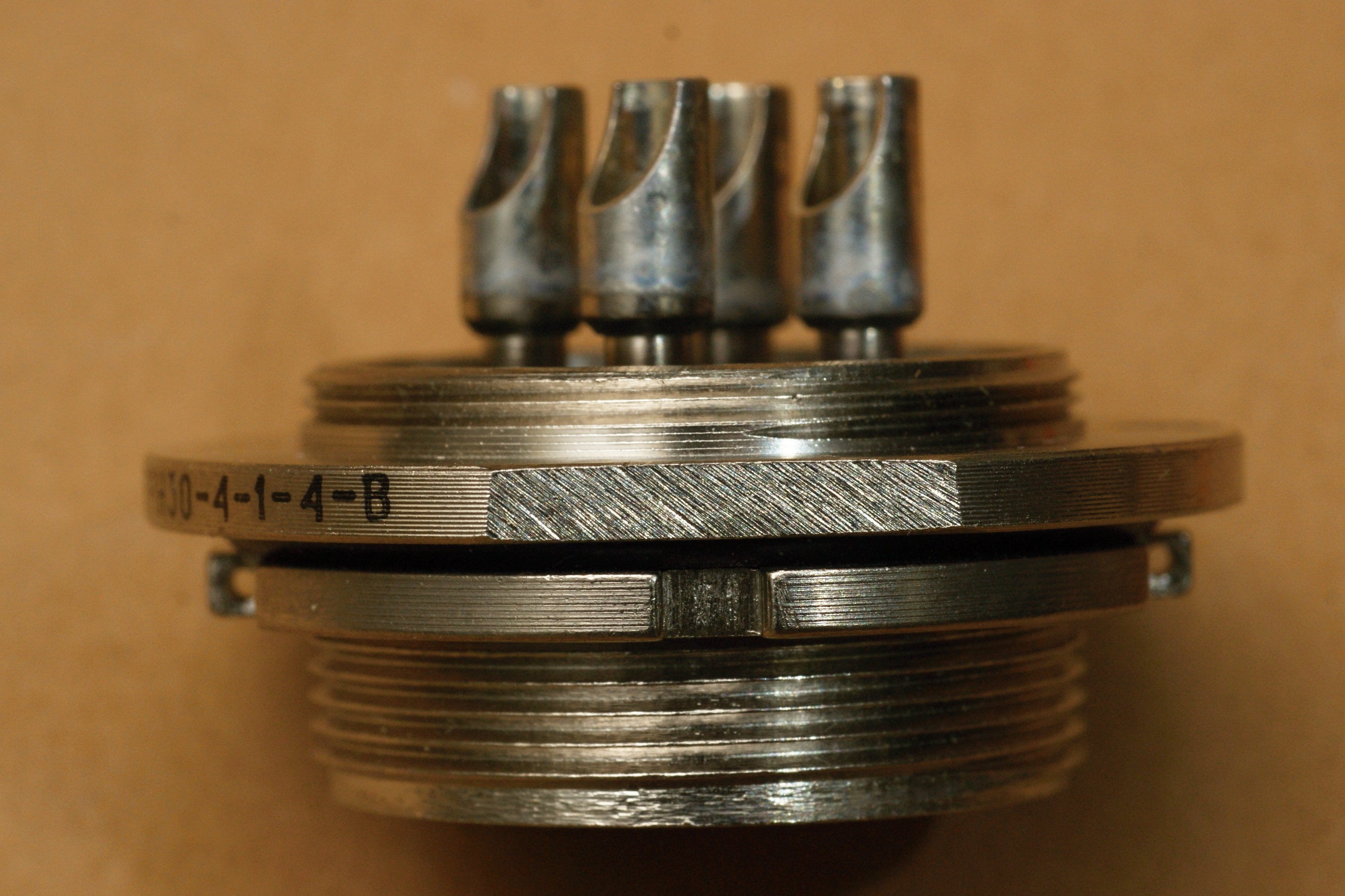

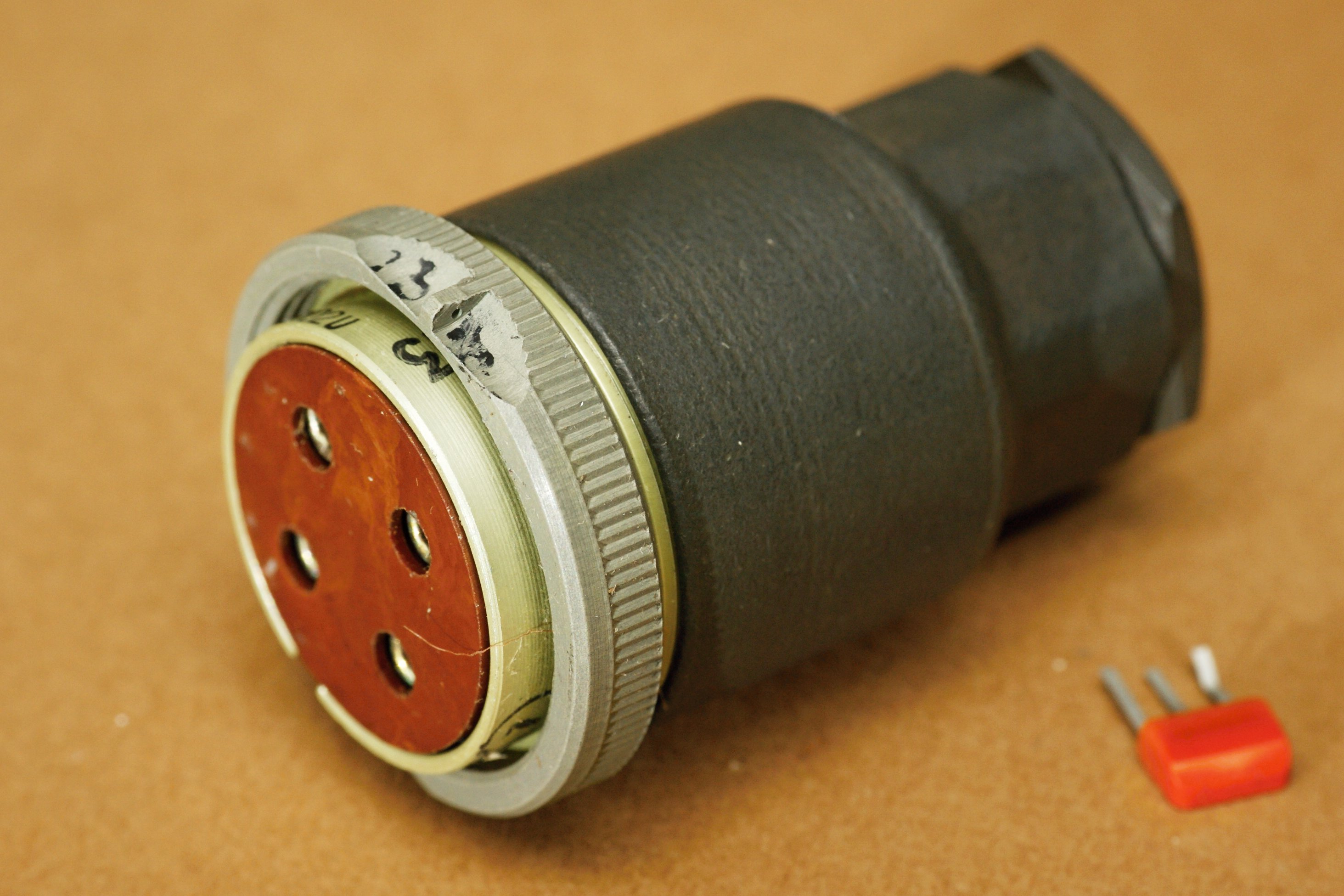

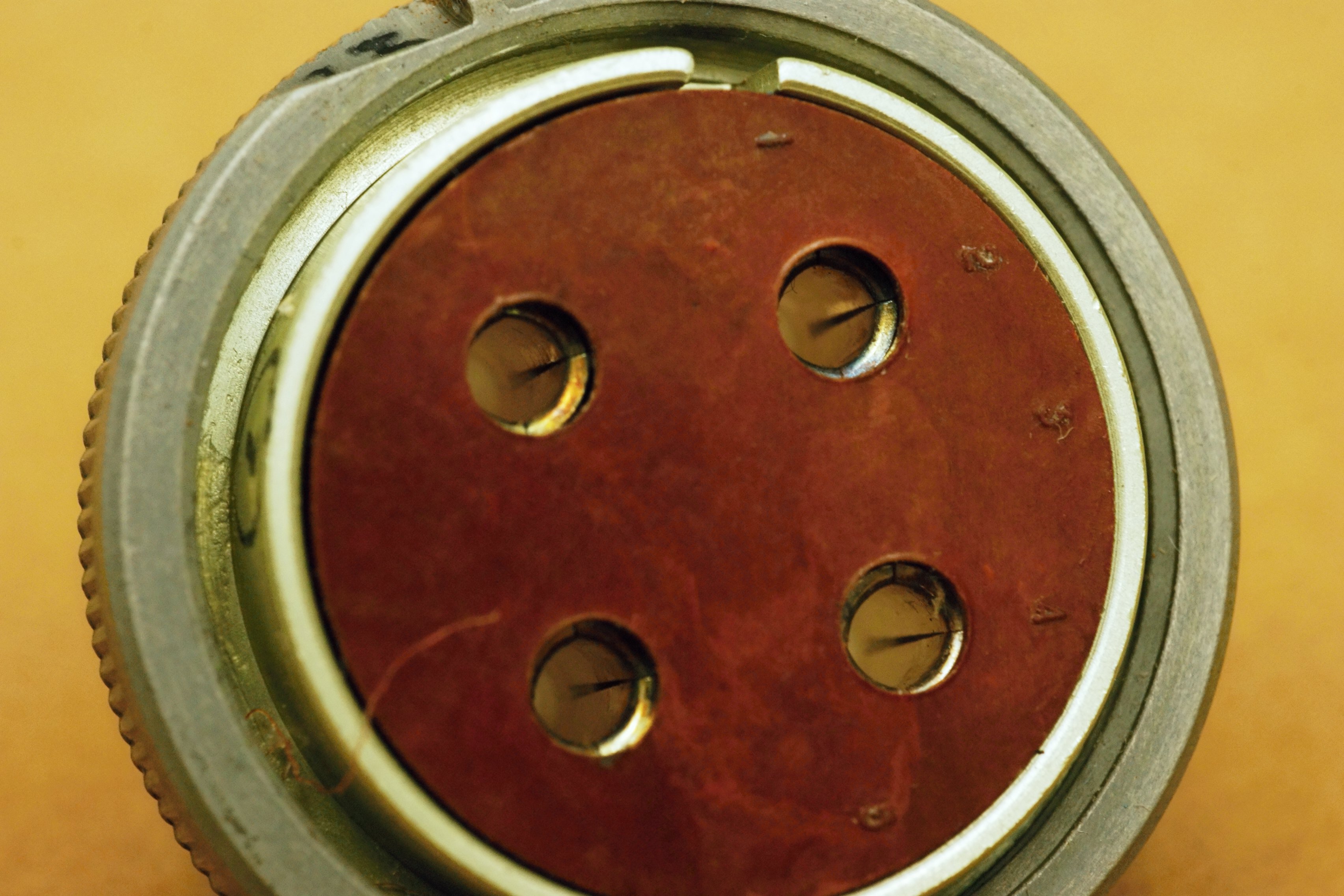

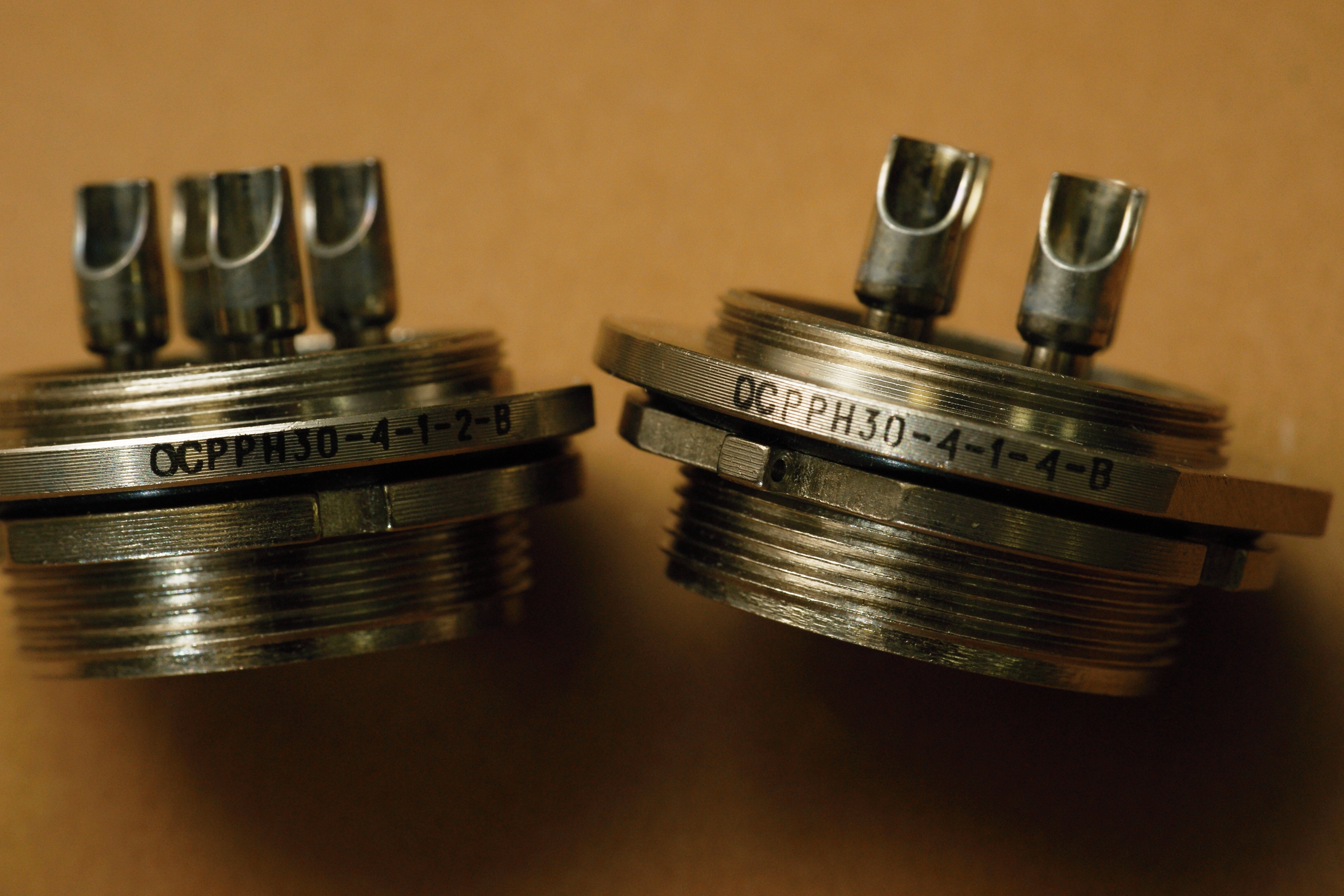

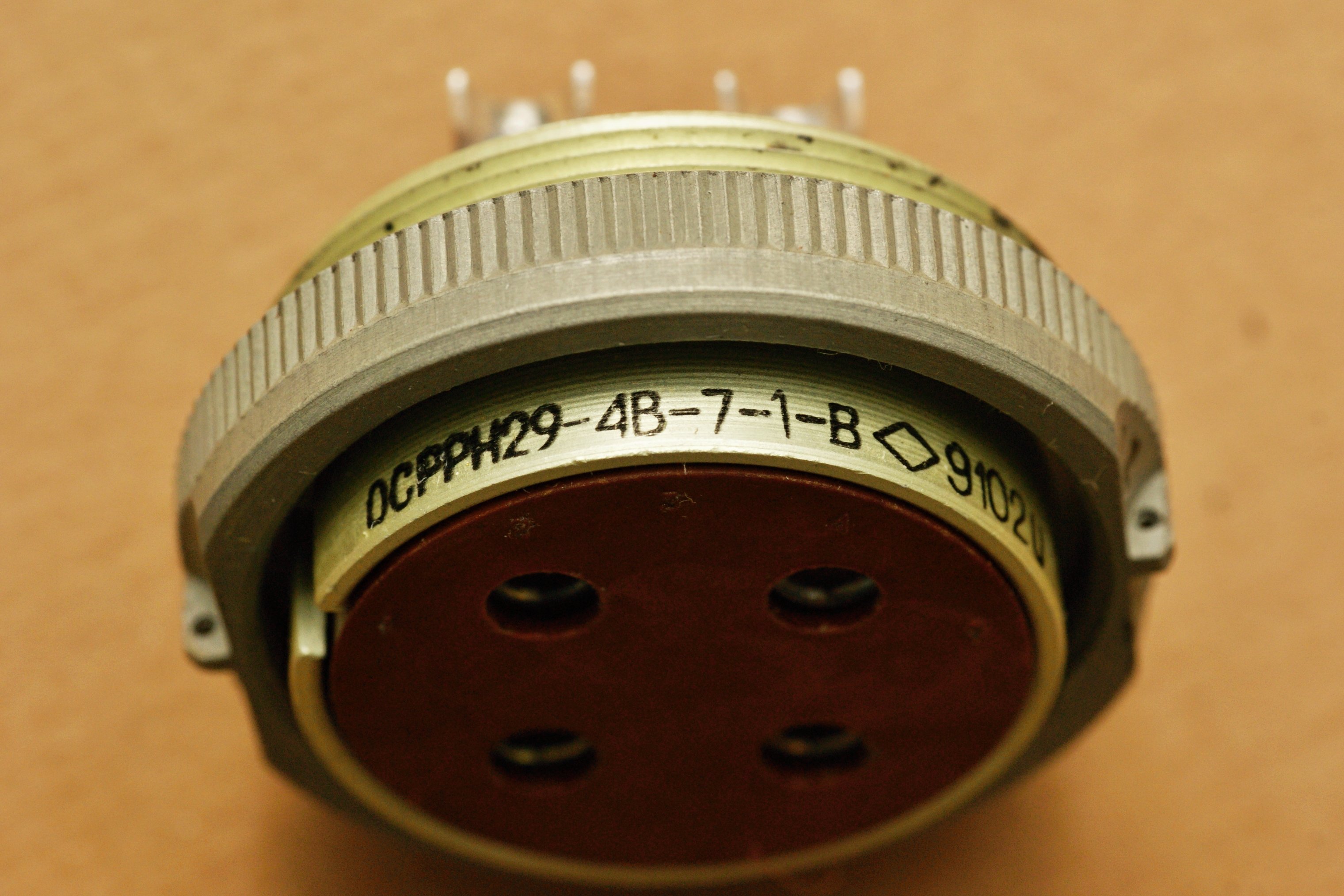

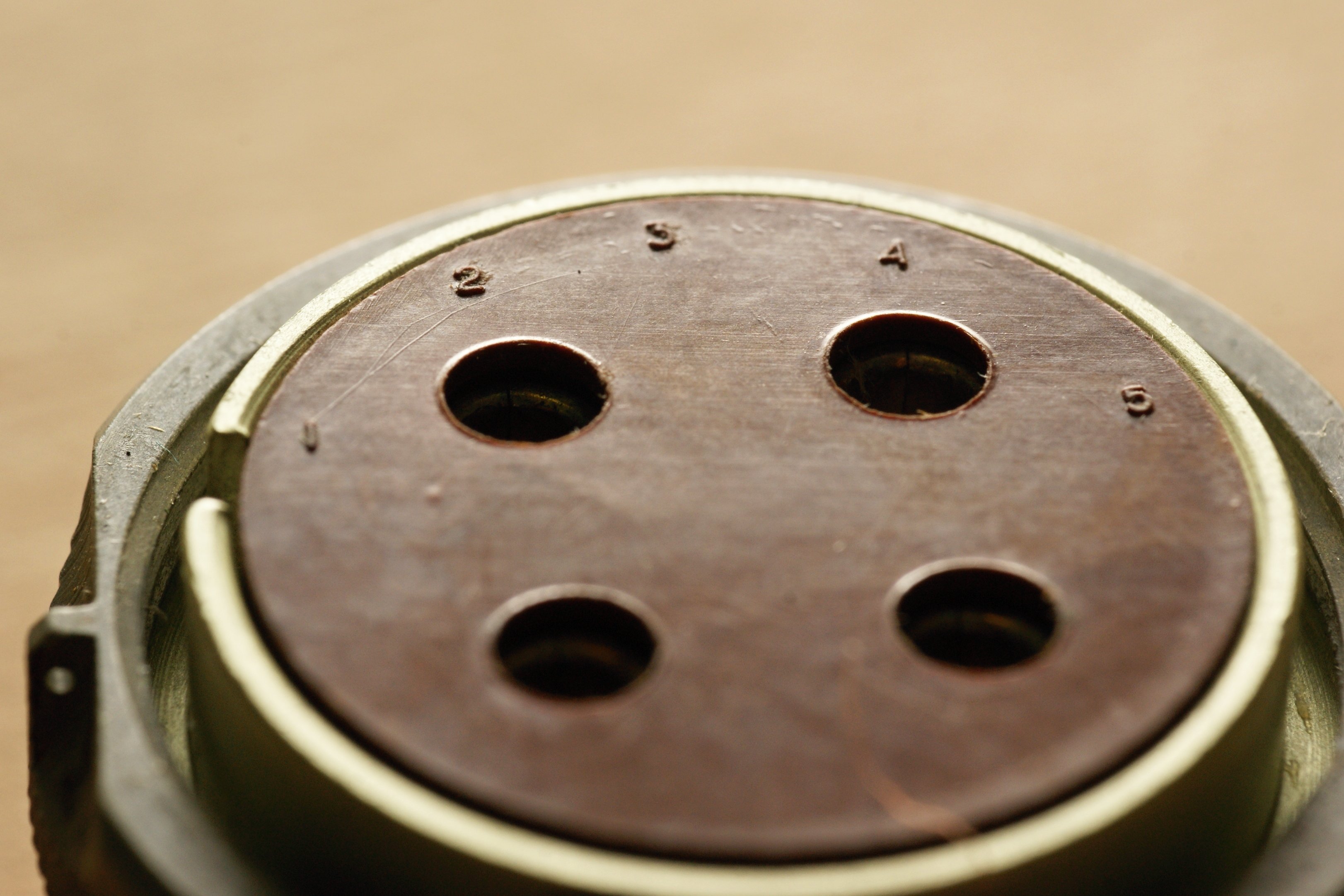

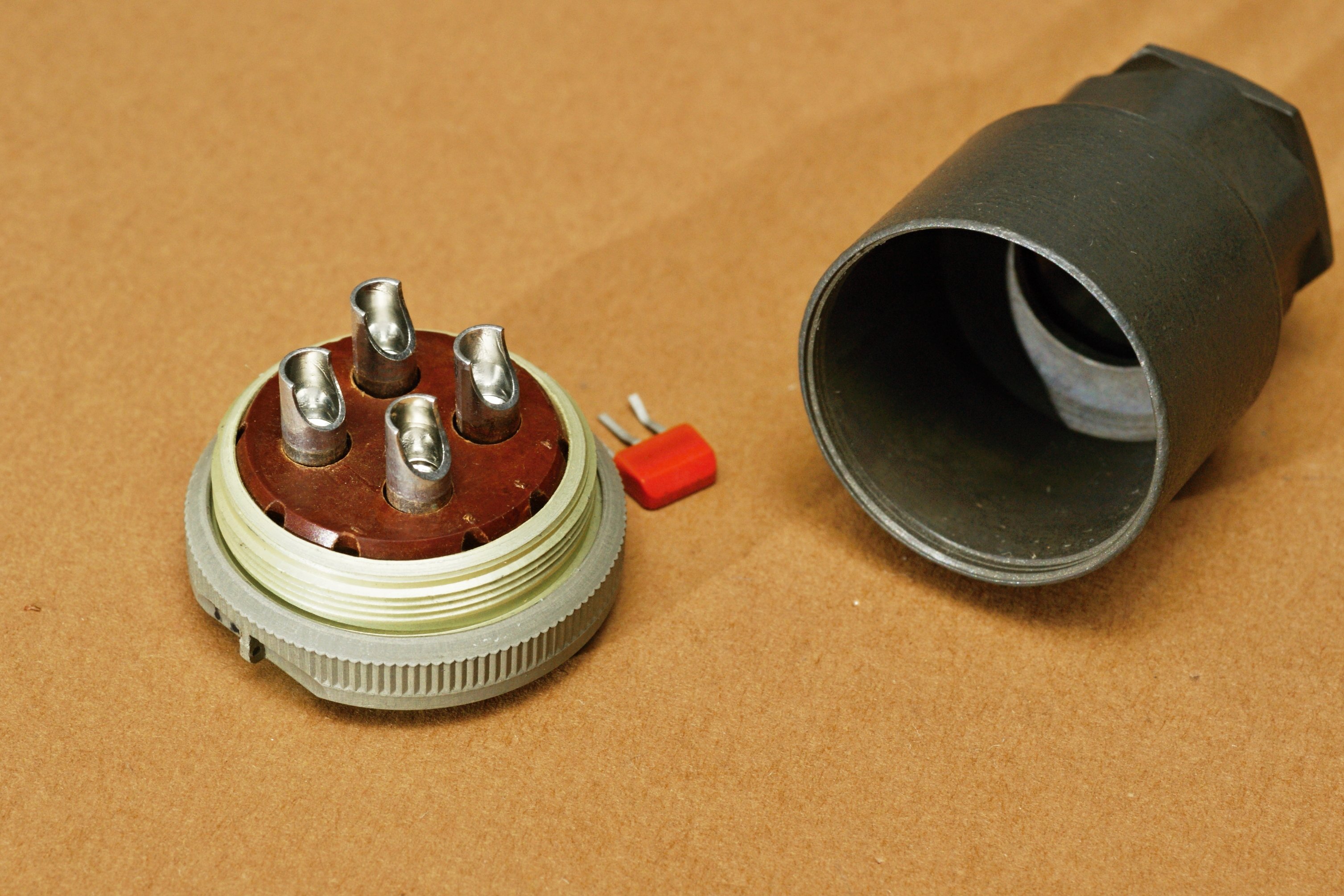

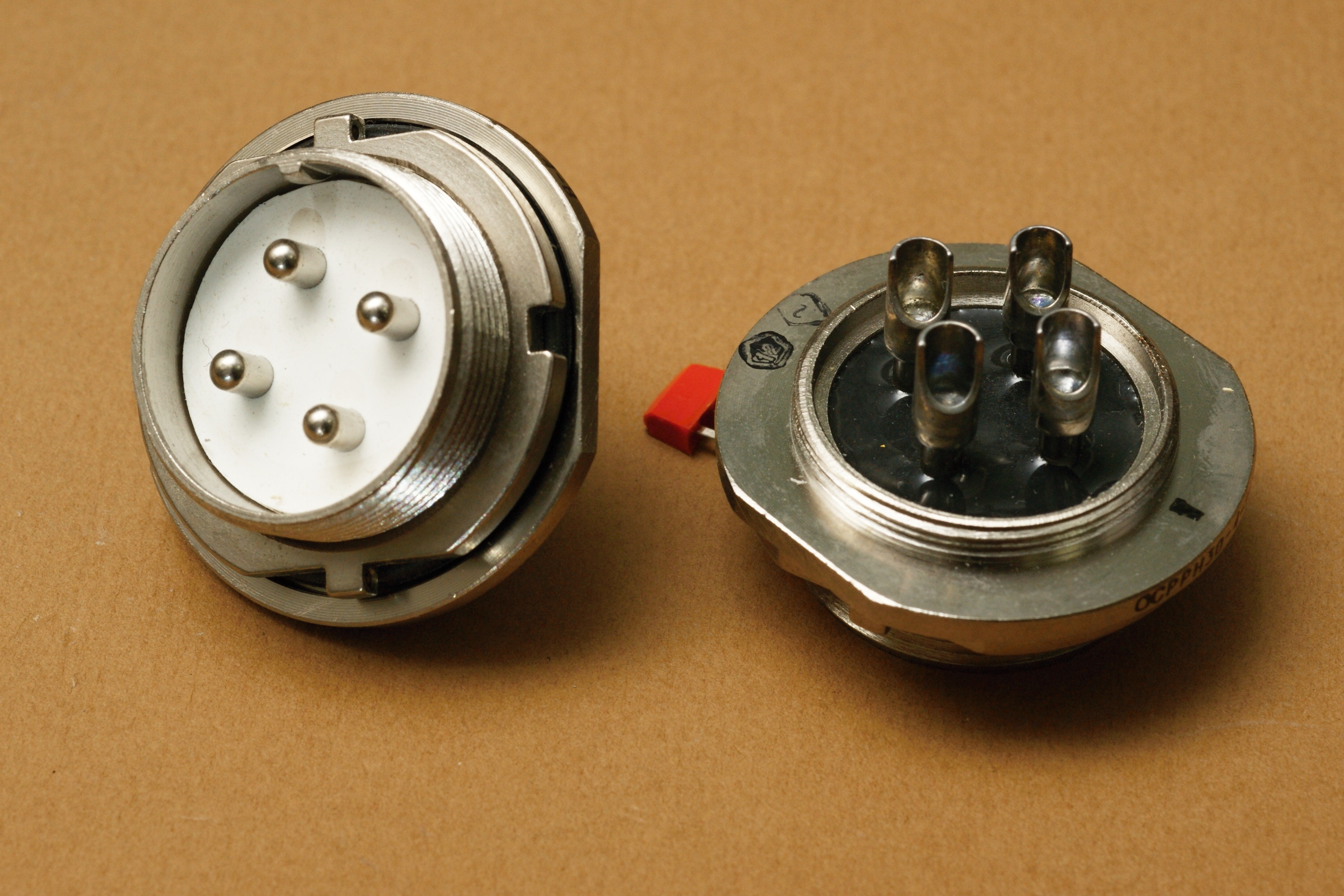

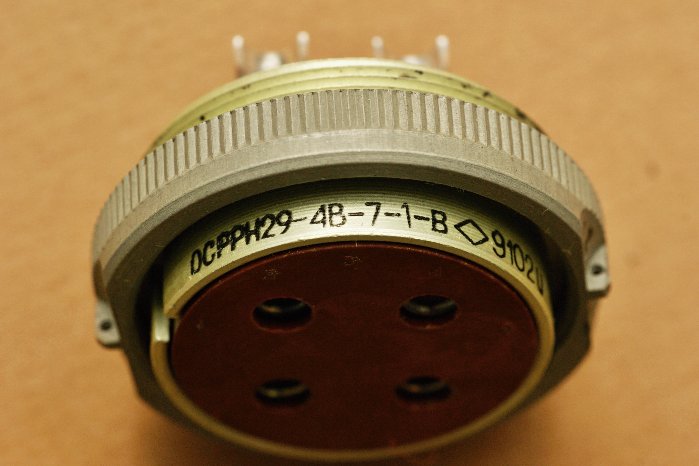

Довольно редкая вещь. Это высокогерметичные разъемы (рассчитаны на "перепад давления до 2 кгс/см2 (при давлении в гермоотсеке 2 кгс/см2 и глубоком вакууме порядка 10-12 мм рт. ст. снаружи гермоотсека. В гермоотсеке газ — воздух, азот, гелий, водород в различных концентрациях. Утечка воздуха не допускается. Утечка гелия не более 0,057 мл в сутки)". Они имеют единственный типоразмер, на четыре контакта, состоящий из кабельной розетки и герметичной блочной вилки, с пятью различными установками ключа для различения однотипных соединителей.

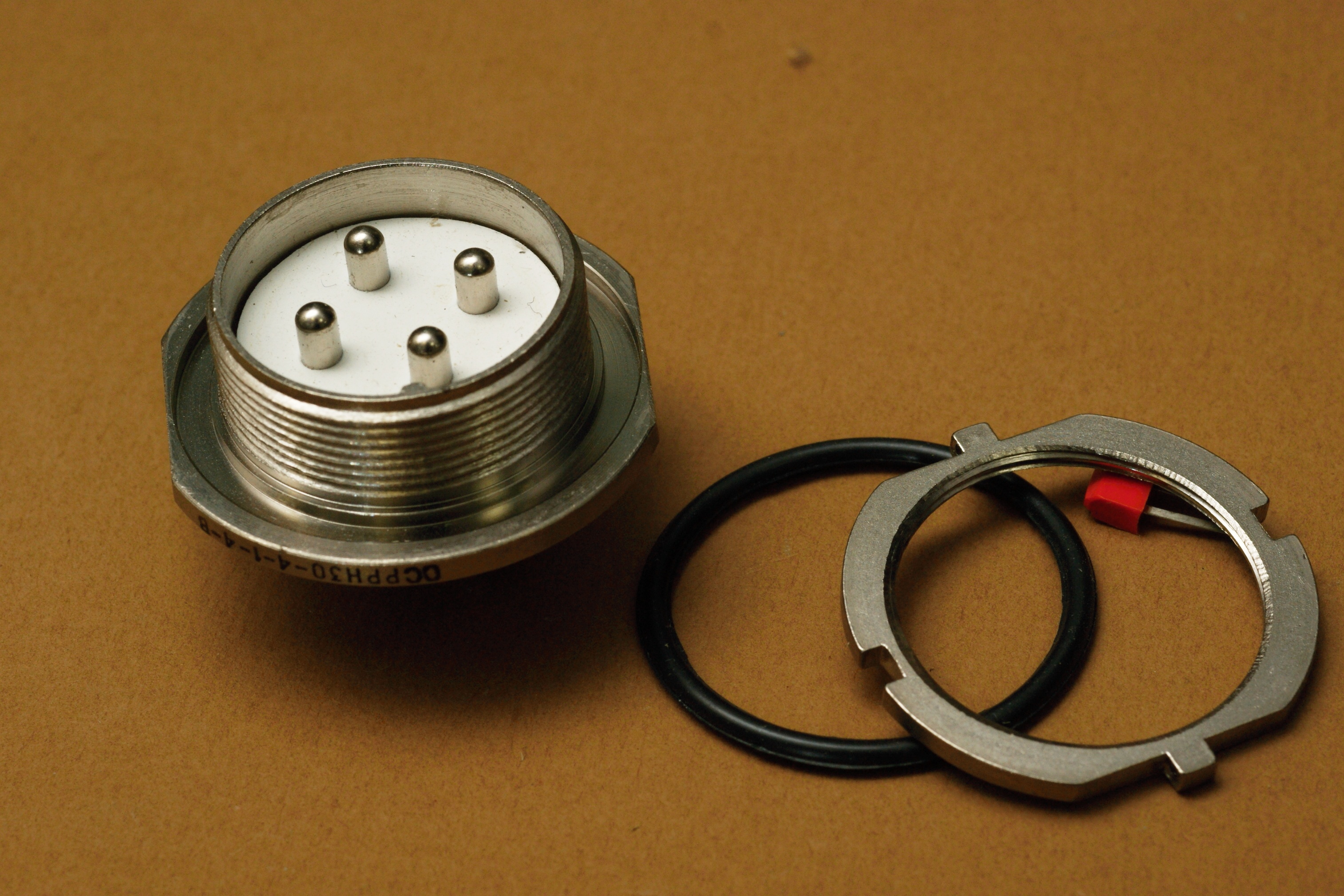

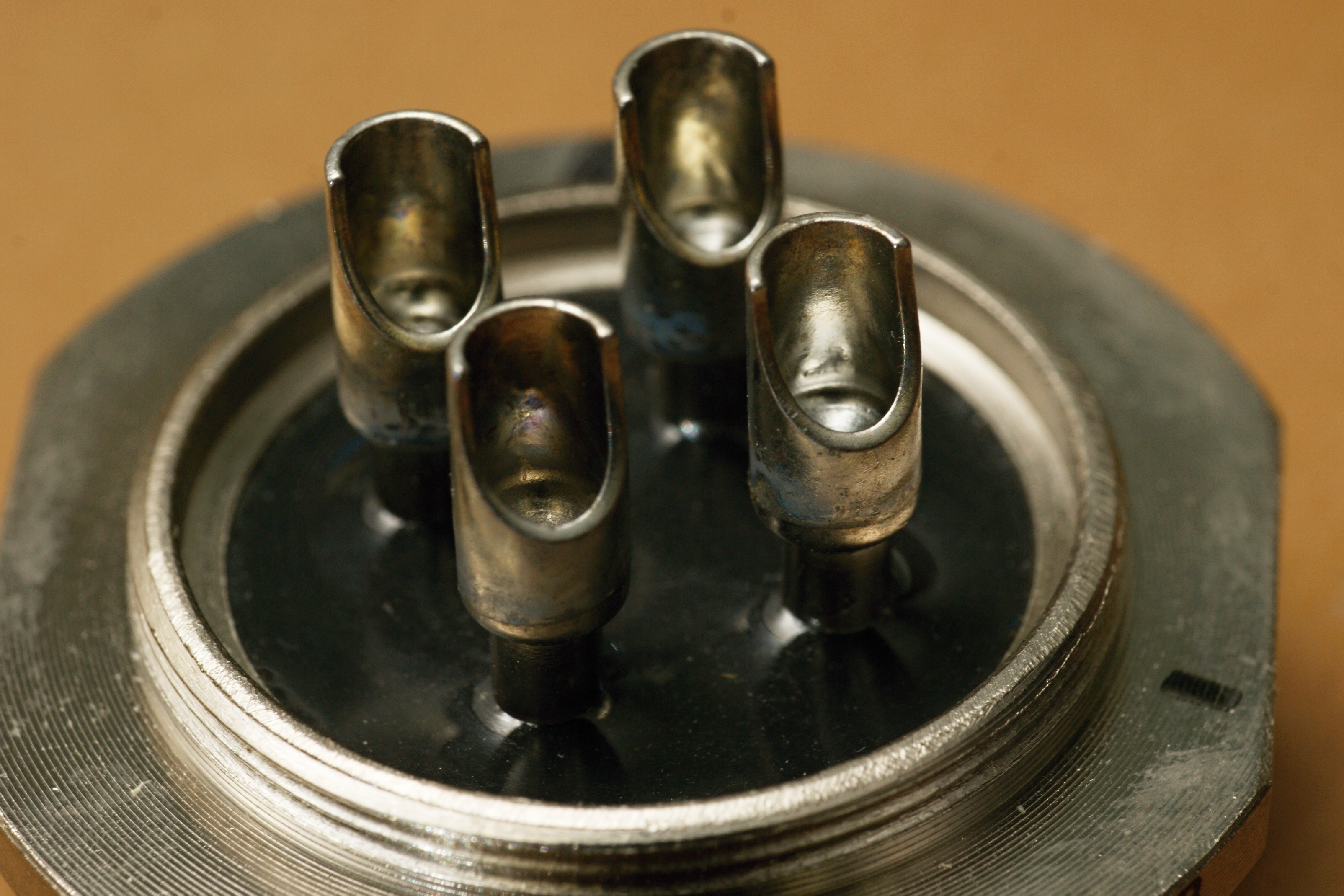

Скорее всего, это наследники разъемов серии РС, они имеют явное совпадение по материалам и конструкции, с масштабированием габаритов вверх. Хотя герметичный изолятор у вилок выполнен не традиционно из стекла, а из черной смолообразной массы, с дополнительной резиновой накладкой.

Что интересно, при внешнем сходстве они не стыкуются ни с одной из известных серий соединителей -  ни с семейством ШР, ни с 2РМ.

Справочные данные на них, из отраслевых каталогов 1977 и 1988 годов, а также техническое описание и инструкция по эксплуатации ГЕ0.364.215 ТО. Есть и заводской паспорт на РРН30.

Жизнь их должна была быть интересной; помимо уже упомянутого гермоотсека для этих разъемов предполагается одноразовая кратковременная (до 6 минут) работа при температуре +200°С, воздействие спецфакторов, акустического шума с уровнем до 170 дБ, а также эксплуатация в агрессивной среде "О" и "Т" (не знаю, что это) с концентрацией чего-то неназываемого 0,005 мг/л.
Но недолгой - гарантируется 250 циклов сочленений, что для разъемов маловато.

Разработчиком было ОКБ Казанского завода радиокомпонентов (ныне Элекон). Примечательно, товарный знак производителя не проставлен, так что кем именно выпущены эти разъемы, сказать нельзя. Но это явно либо тот же казанский завод, либо кто-то из подчиненных ему. Судя по паспорту - это Уруссуйский завод "Электросоединитель" (пгт. Уруссу, Татарстан).

Источники:

1. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
2. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 1. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
