разъемы РС

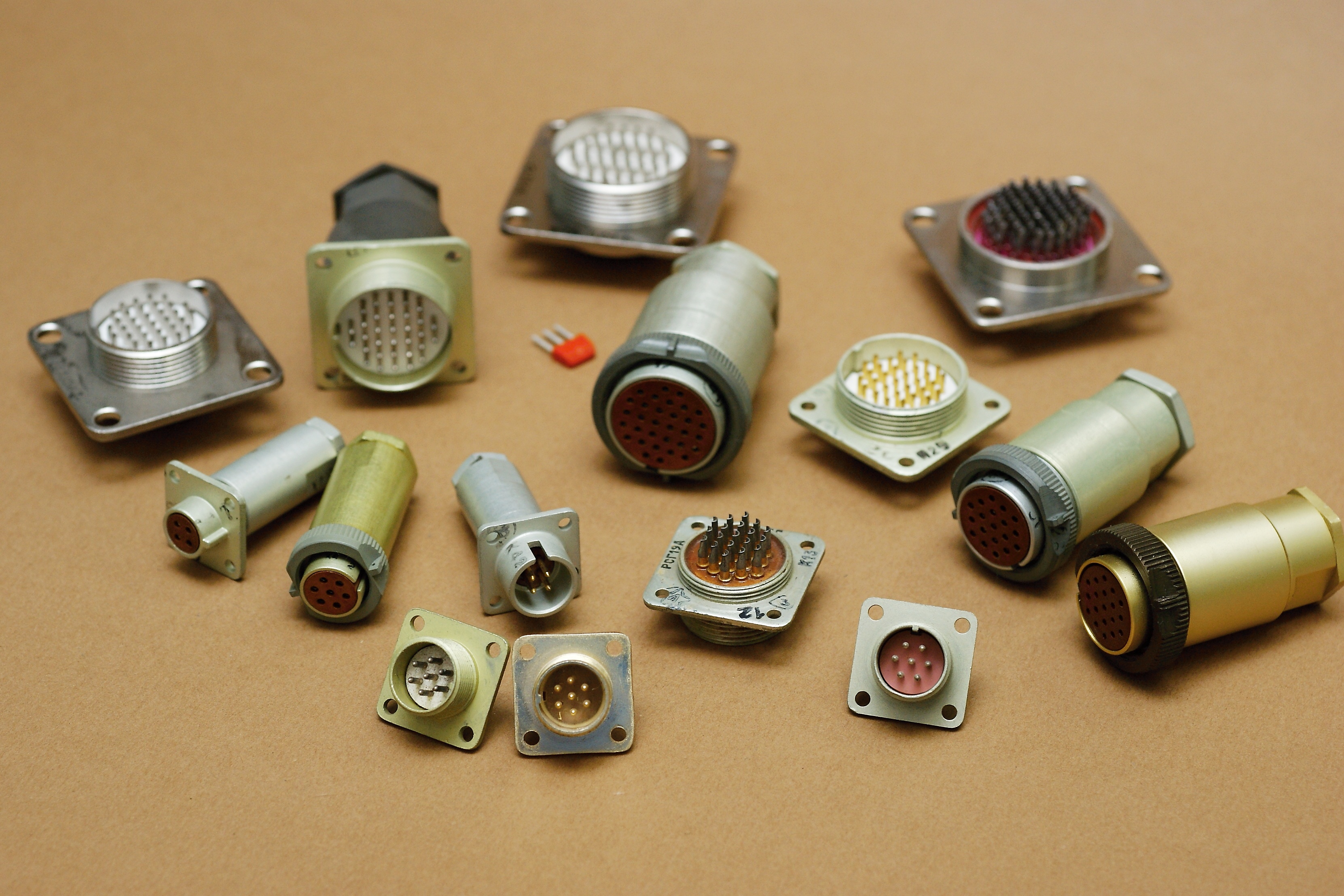

Еще одна серия массовых отечественных разъемов. Начало их производства я оцениваю началом-серединой 60-х годов, выпускаются они и по сей день. Более того, текущие потребности таковы, что копии этих разъемов на российский рынок поставляют и китайские товарищи.

Разработаны эти соединители были в ленинградском НИИ Радиоэлектроники (позднее вошедшем в НПО "Марс"). Полагаю, первоначальным предназначением их была авионика.

Дальнейшее техническое сопровождение и серийный выпуск передали на Казанский завод штепсельных разъемов (ныне завод "Элекон").

Конструкция
Справочные данные
Система обозначения
Ранние образцы
Фотогалерея

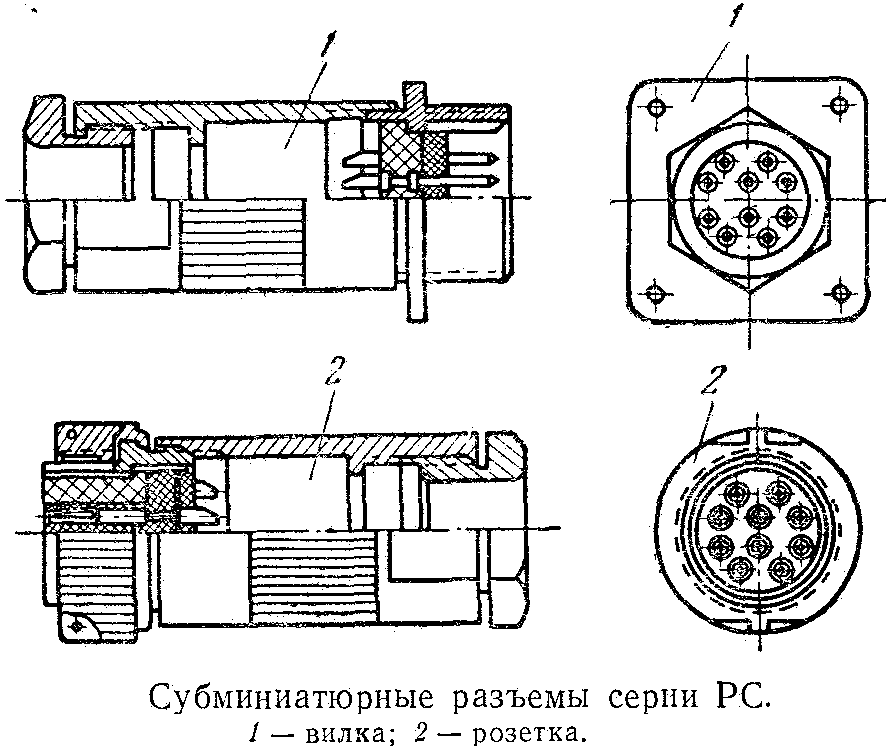

Конструкция разъемов:

   Субминиатюрные соединители РС подразделяются на внутриприборные и междуприборные, негерметичные и герметичные (только вилки). Герметичные вилки РСГ отличаются от негерметичных РС только вакуумной пропиткой эпоксидным компаундом.

   Внутриприборный соединитель состоит из приборной вилки и кабельной розетки, сочленение которых осуществляется резьбой, с помощью накидной гайки.
   Междуприборный соединитель состоит из приборных вилки и розетки с врубным соединением. Операция сочленения-расчленения соединителя происходит автоматически при стыковке и расстыковке блоков и узлов.

   Разъемы типов PC и РСГ выпускаются с золочеными и серебряными контактами; в случае использования разъемов с золочеными контактами оформляется протокол согласования с головным предприятием по применению соединителей. Корпуса разъемов имеют только прямые патрубки с сальником.

   Материал изоляторов — пластмасса АГ-4. Материал корпуса — сплав АЛ-11.

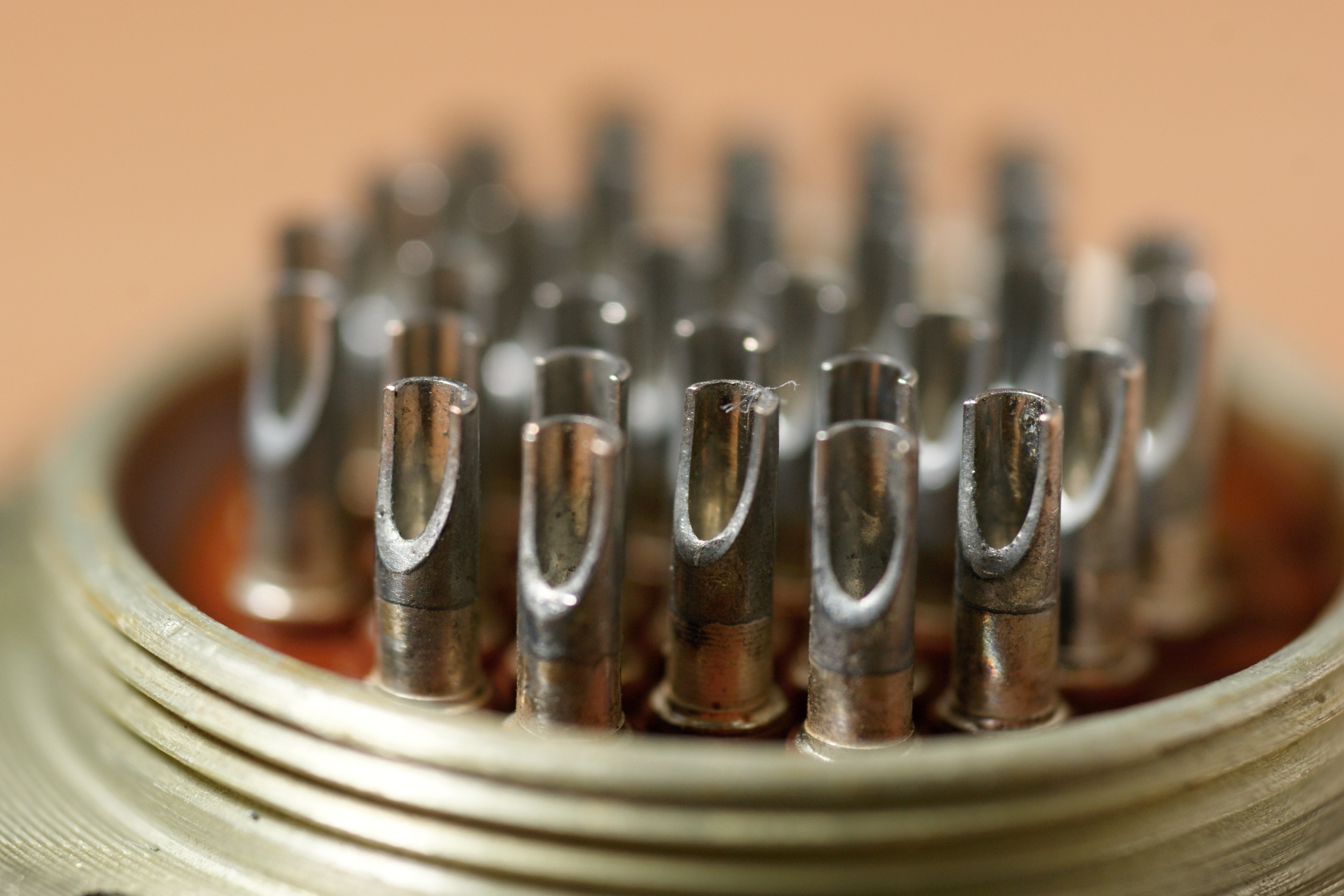

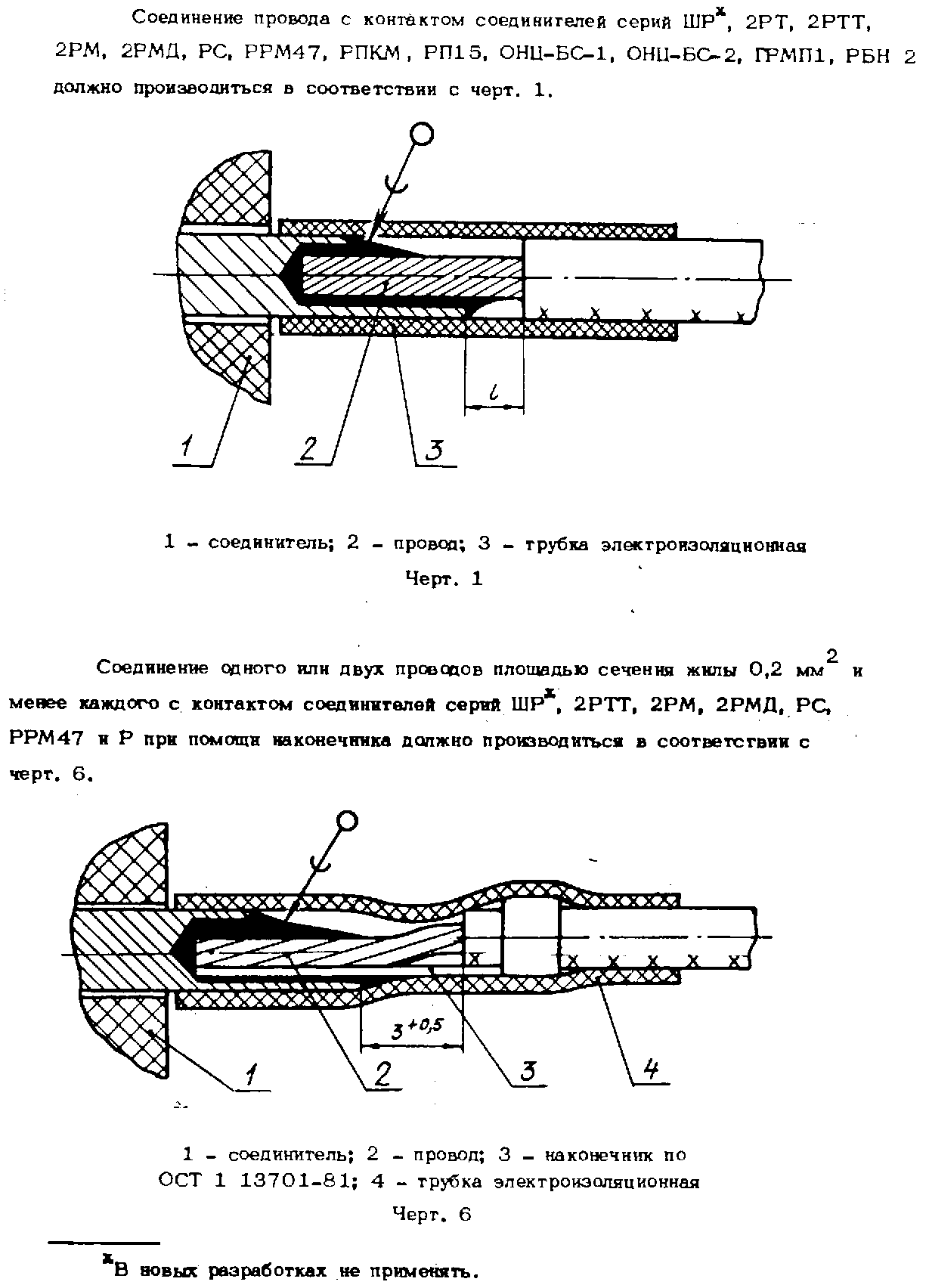

   В соединителях РС применяются цилиндрические сплошные штыри со сферическим концом и трубчатые гнезда из пружинного материала (сплав БрОЦ4-3) с прорезями. Диаметр контактов 1 мм. Хвостовики контактов рассчитаны на подсоединение проводов сечением до 0,35 мм2. Гнезда крепятся в изоляторах с помощью специальных пластмассовых (АГ-4) гребенок, штыри крепятся в изоляторах армированием.

   Кожуха соединителей изготавливаются двух вариантов - металлический, из сплавов В95Т1 либо АК-12, и пластиковый, т.н. "кожух-2", из пластмассы марки ПА610-Л-СВ30.

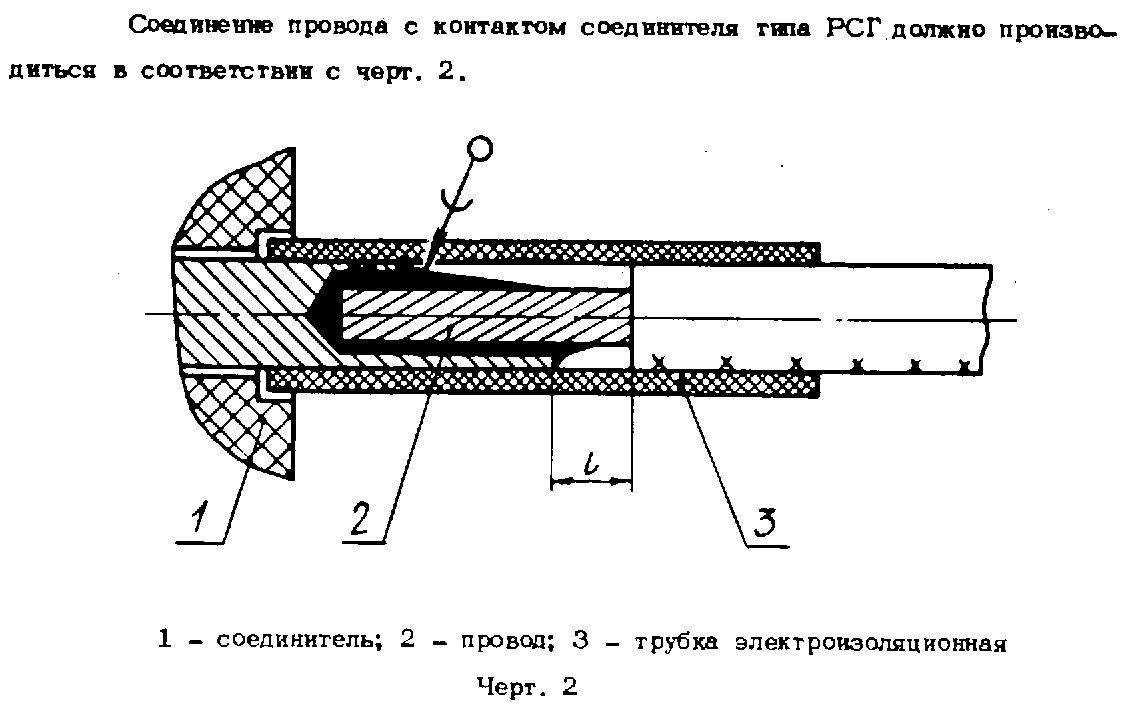

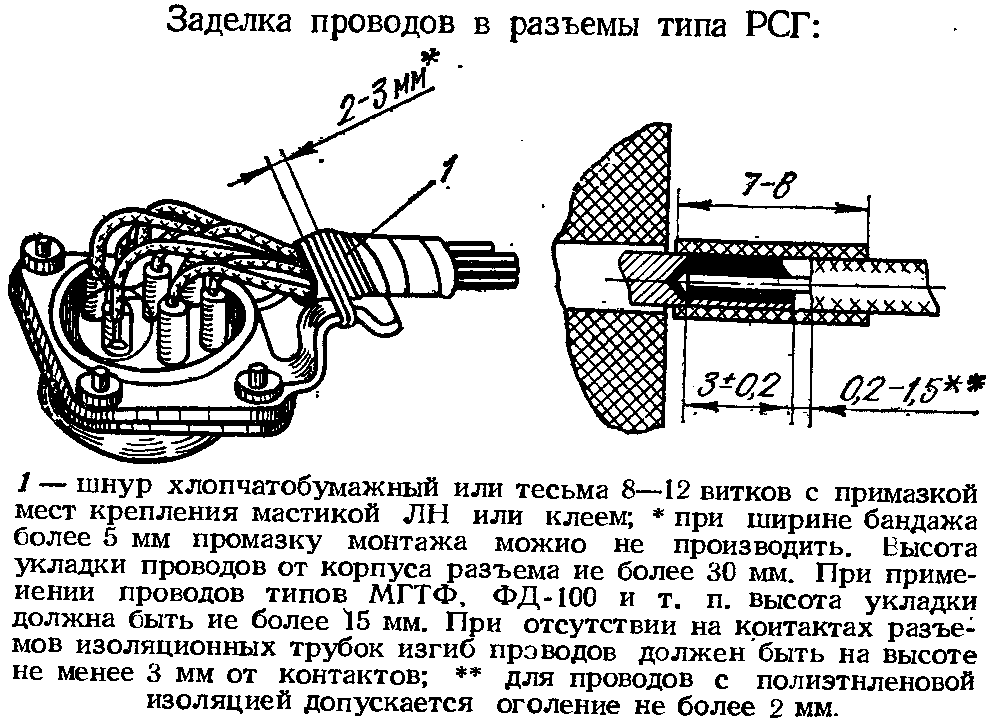

   При необходимости обеспечения пыле- и брызгозащиты, соединительная резьба должна быть смазана смазкой ОКБ-122-7. Для надежности монтажа в условиях длительного воздействия влаги и морского тумана предусматривается заливка мест паек разъемов компаундами. Заливка может производиться следующими способами:
   1) созданием пробки в месте выхода жгута из сальника, компаундом ЭЗК-6 или смолой К-155 с наполнителем;
   2) бескорпусной заливкой компаундами МБК-1 или ТФ-200;
   3) корпусной заливкой через дополнительное технологическое отверстие в кожухе, компаундами МБК-1, ТФ-200 или герметиком "Виксинт У-1-18".

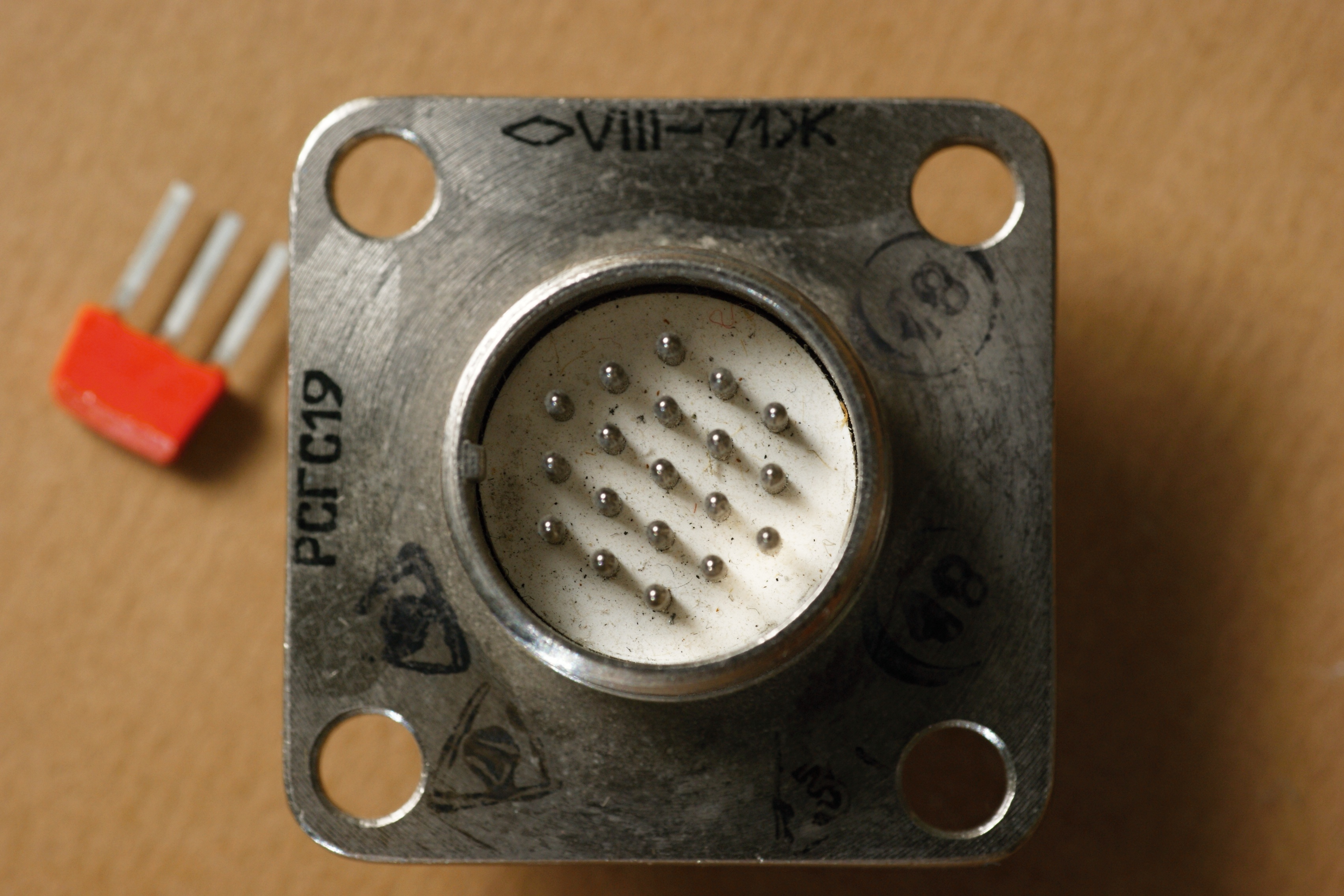

   Справочные листы из отраслевого каталога на них, версии 1981г. и 1988г., в поздней версии исчезли врубные разъёмы и добавился вариант с пластиковым кожухом; и отдельно на высокогерметичные РСГС, РСГСП 1983г., 1988 г. А в версии 2005 г. появился вариант по добавочным условиям, АВ0.364.047ТУ1. Он отличается заданным "средним значением переходного сопротивления стыков токопроводящих сопрягаемых деталей корпуса сочлененных соединителей", а именно не более 0,6 миллиОм.
   Тех. описание и инструкция по эксплуатации АВ0.364.010 ТО 1977 года, что характерно - в нем ещё числится, но уже зачёркнуто обычное, не-всеклиматическое исполнение этих соединителей. Судя по листу регистрации изменений, окончательный отказ от них произошёл в 1980 году.
   Технические условия АВ0.364.047 ТУ версии 2009 года (с дополнениями 25-57).

Система обозначения состоит из элементов:

Тип соединителя - РС, Разъемы Субминиатюрные
Варианты исполнения - (Г)ерметичное; (С) - специальное (высокогерметичное) с утечкой не более 0,24х10-5дм3/ч; (П) - проходной (переходной) разъем
Число контактов (4, 7, 10, 19, 32, 50)
(Б) - для врубного соединения
(А) - покрытие контактов золотом
(Т)ропикоустойчивость; (В)секлиматическое исполнение; (-Э) - условное обозначение токопроводности по стыкам согласно АВ0.364.047ТУ1
(-К) - вариант с необлуженной хвостовой частью контактов

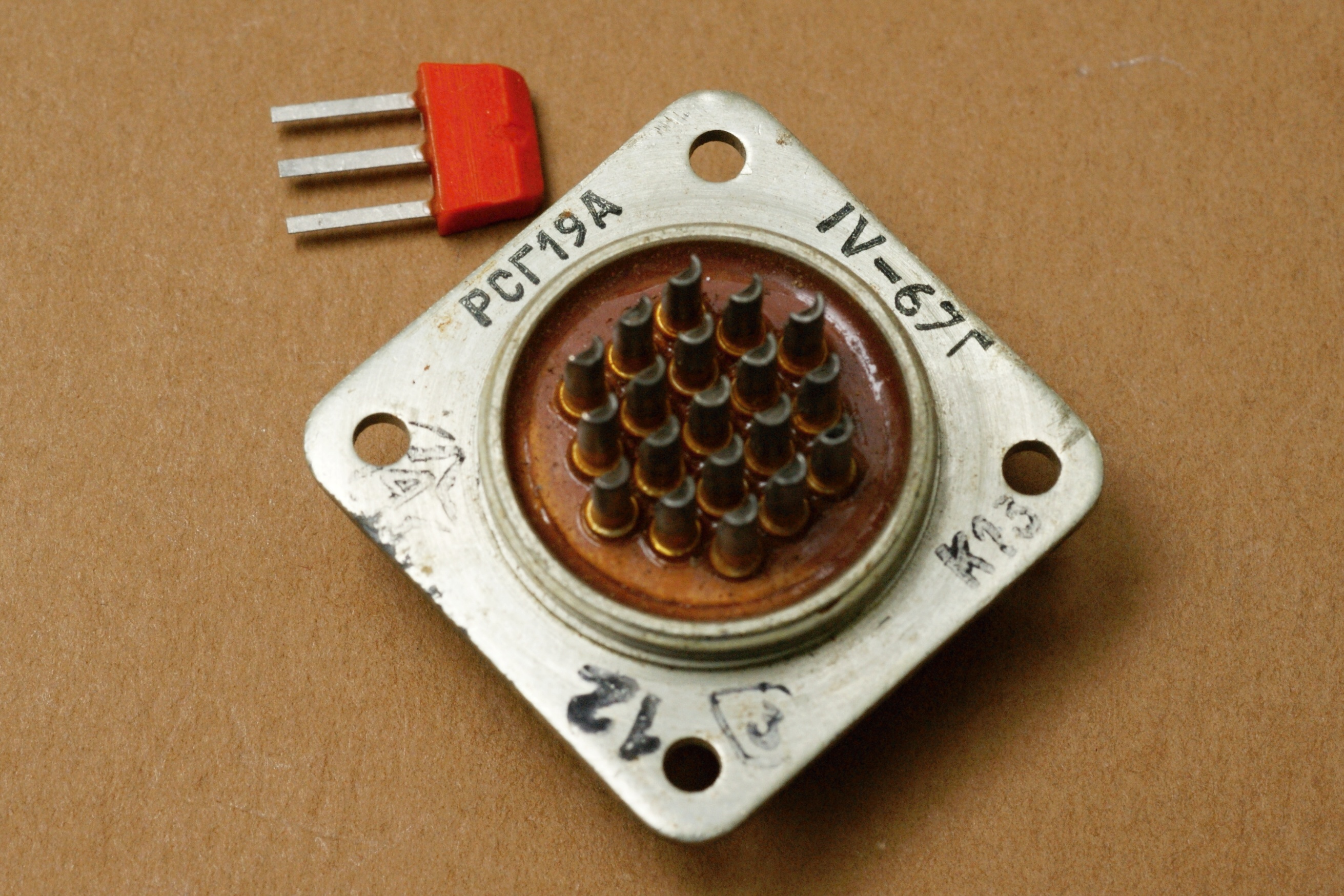

Ранние образцы

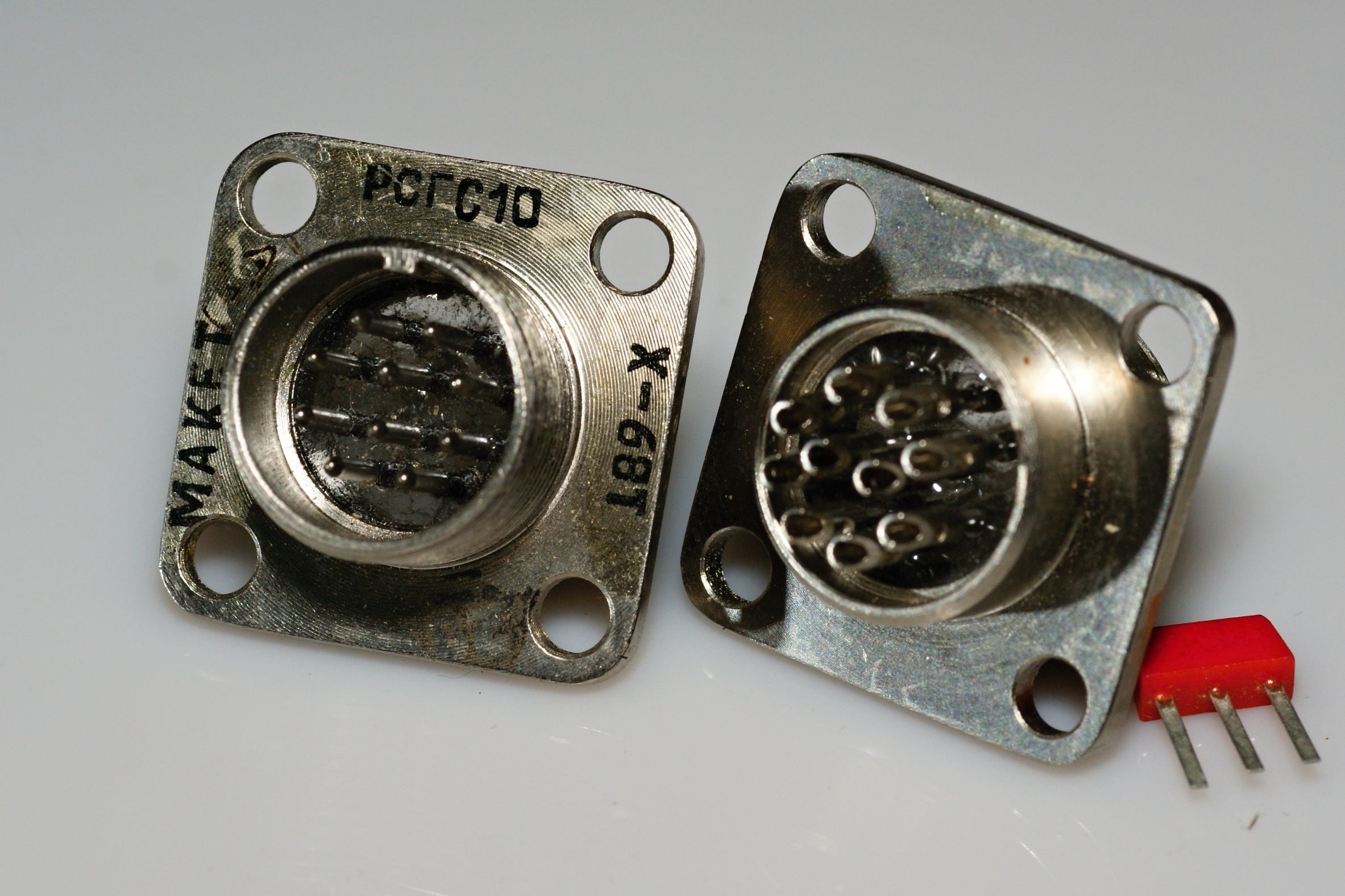

Интересная пара, со штампом "МАКЕТ". Макетирование?

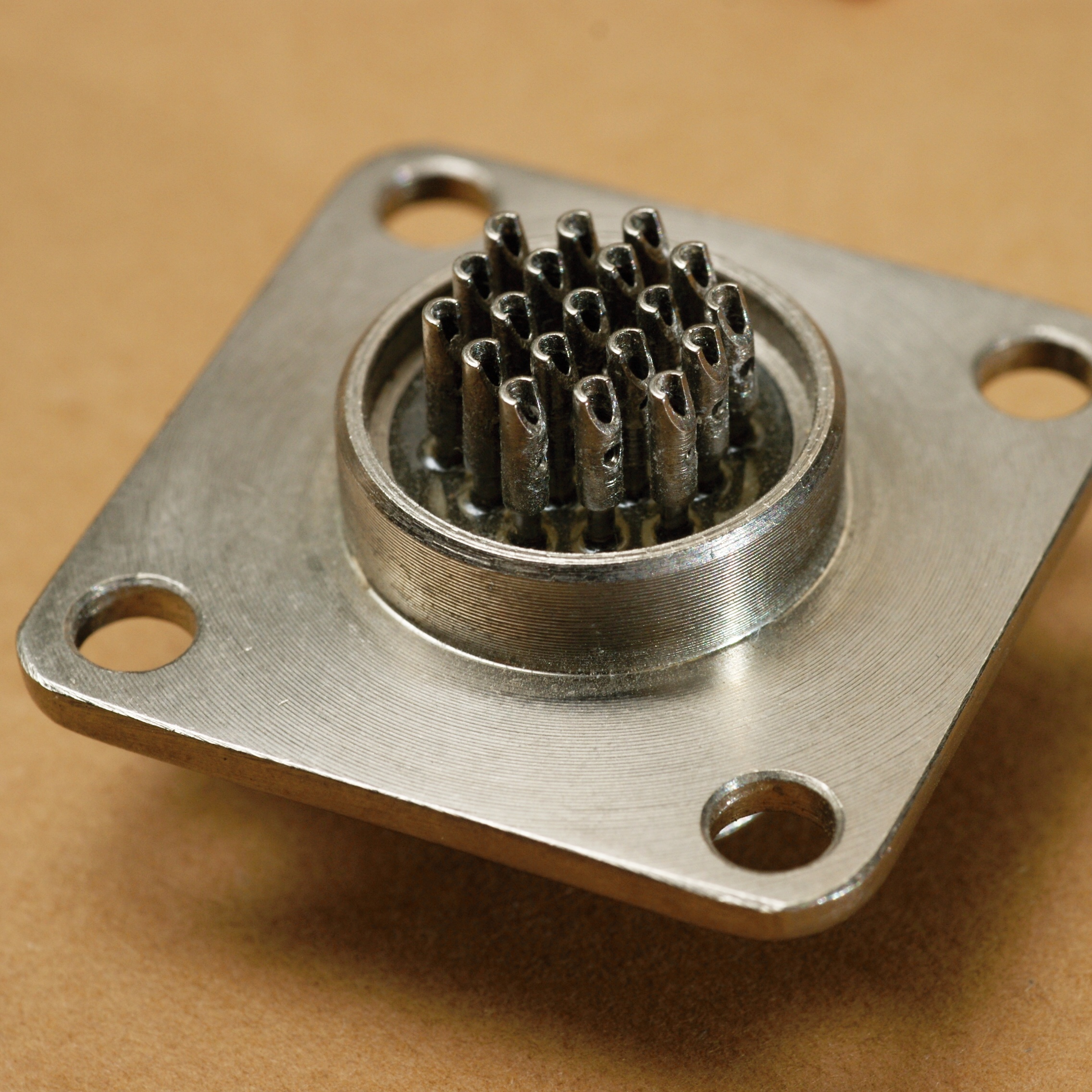

Фотогалерея

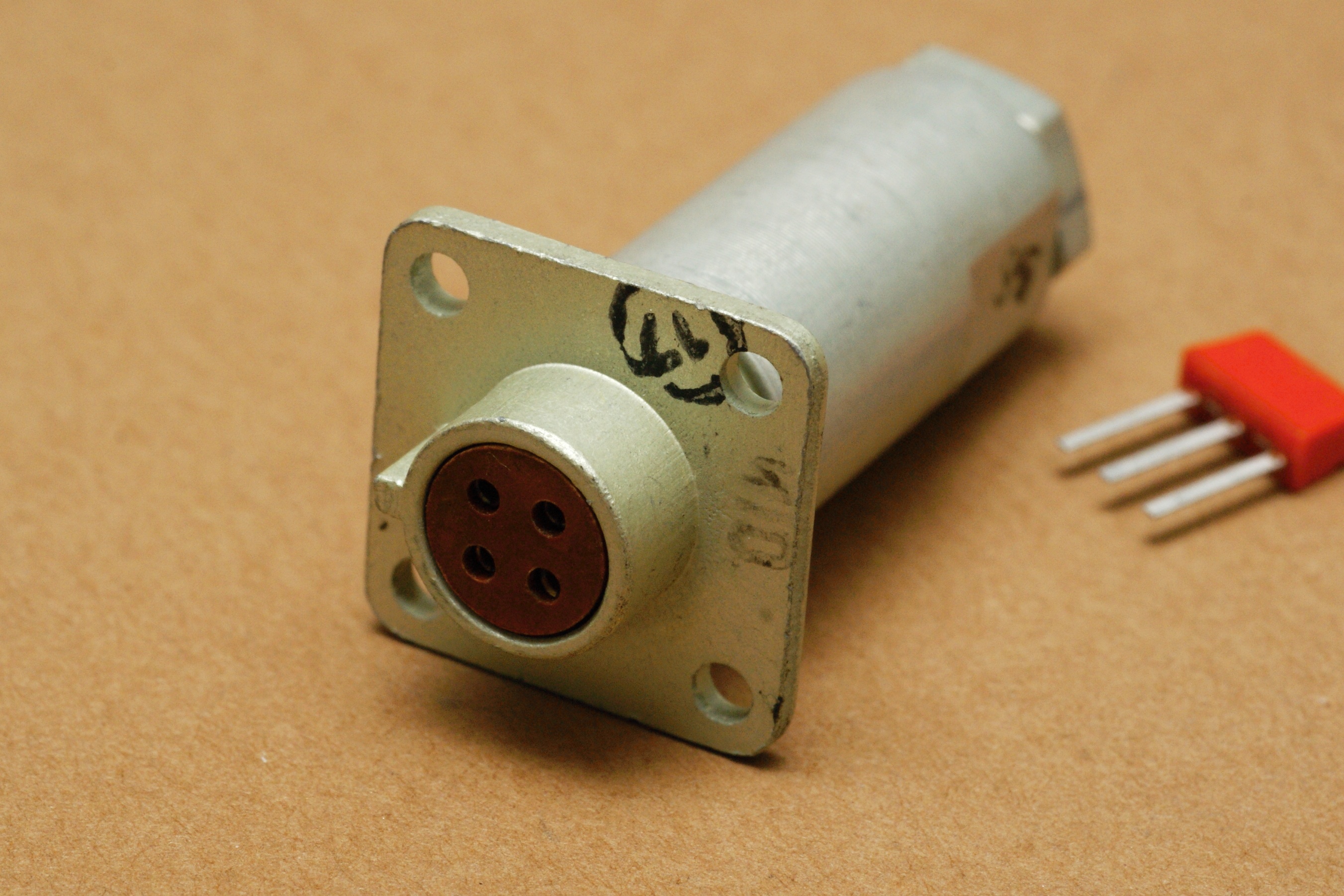

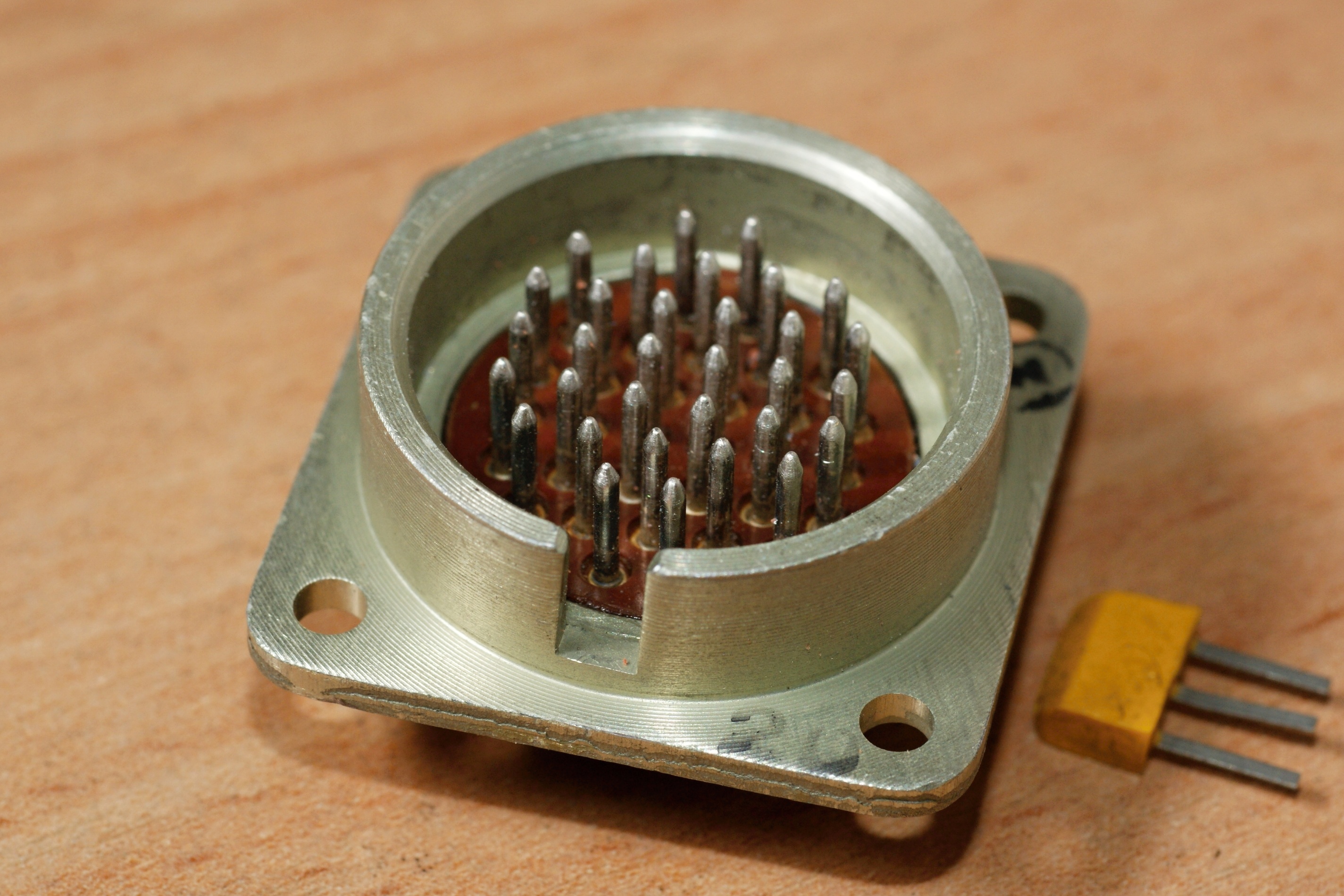

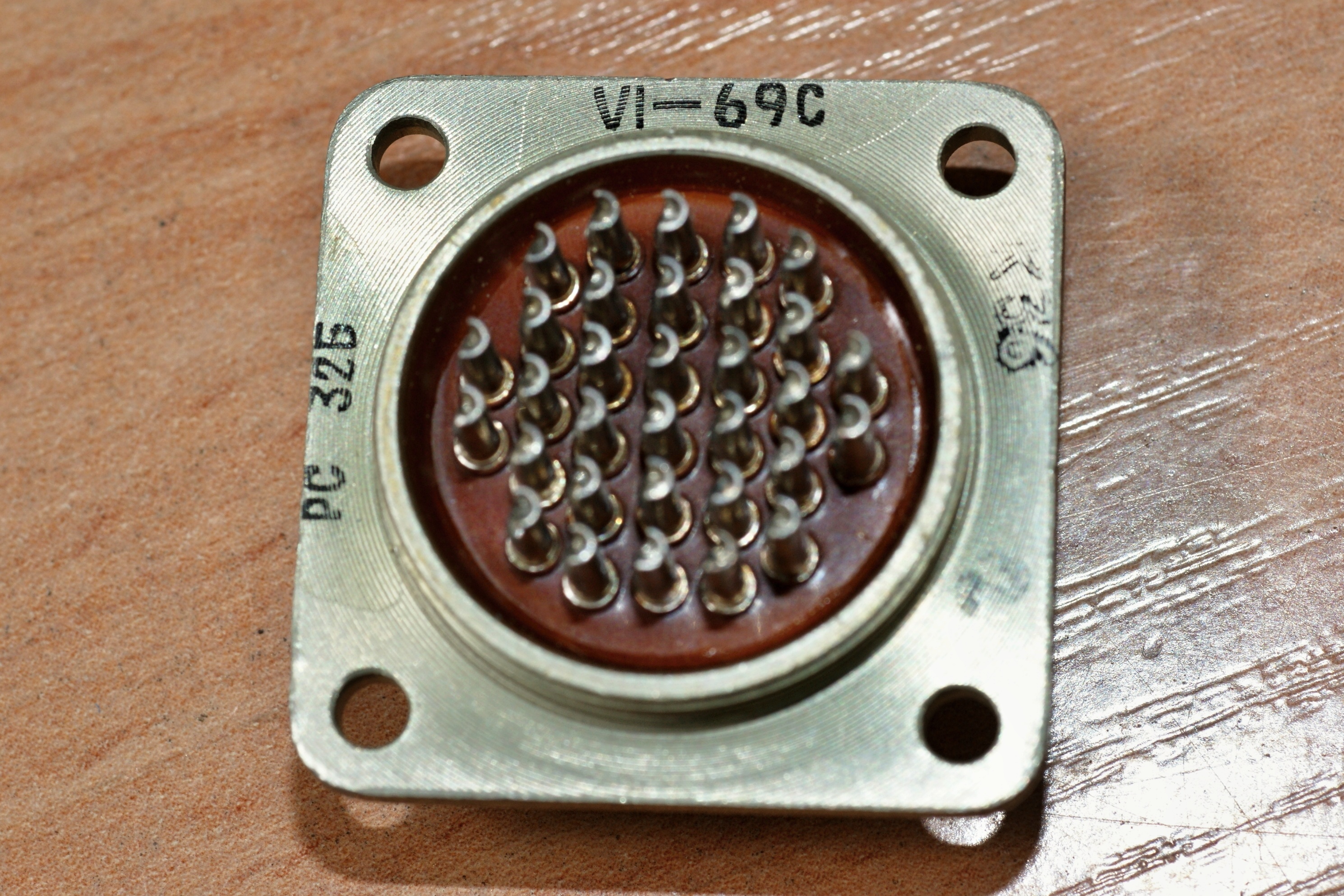

Разъемы врубного сочленения встречаются довольно редко, и выглядят необычно:

Источники:

1. Справочник. Часть III. Выпуск 6. Изделия присоединительные. 1966.
2. Лярский В.Ф., Мурадян О.Б. Электрические соединители: Справочник. - М.: Радио и связь, 1988.
3. Информационный каталог "Радиокомпоненты" Том 1. Москва, РКЦ "Риком".
4. Изделия соединительные и установочные. Группа 6313. Сборник справочных листов. РД 11 0620.1-88. Издание официальное. - Всесоюзный научно-исследовательский институт "Электронстандарт", 1990.
5. Отраслевой руководящий документ. Изделия соединительные и установочные. Сборник справочных листов. РД 11 0620.1-2005. Книга 2. ОАО "Российский научно-исследовательский институт "Электронстадарт". 2005.
