Еще один тип отечественных реле, которых я бы отнёс
к первому -
послевоенному - поколению. Несмотря на его почтенный
возраст, выпускалось оно очень долго,
на сайте "Северной Зари" даже сказано "...используемое в ракетной технике до 2010 г.".

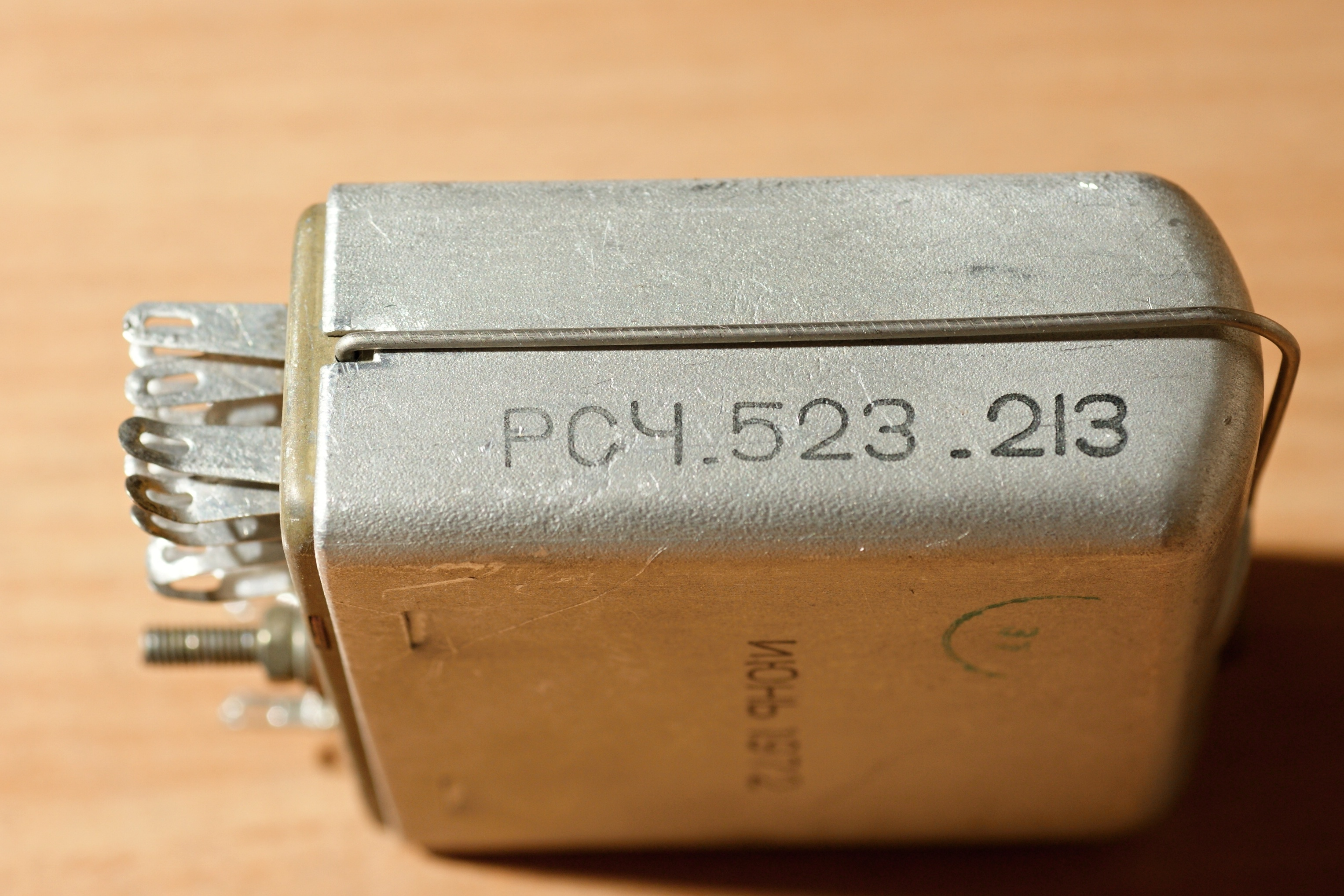

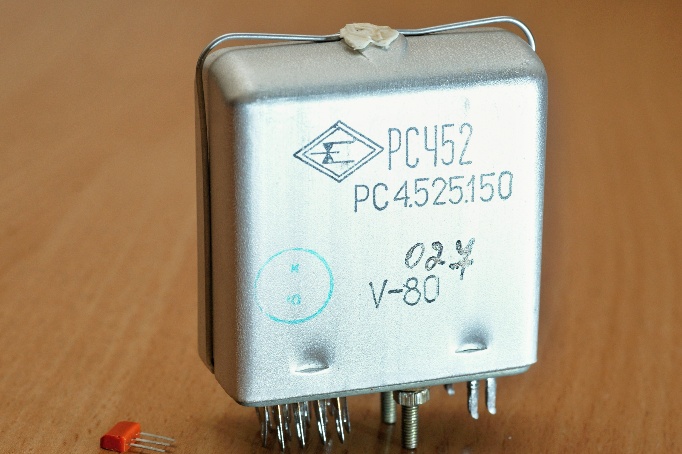

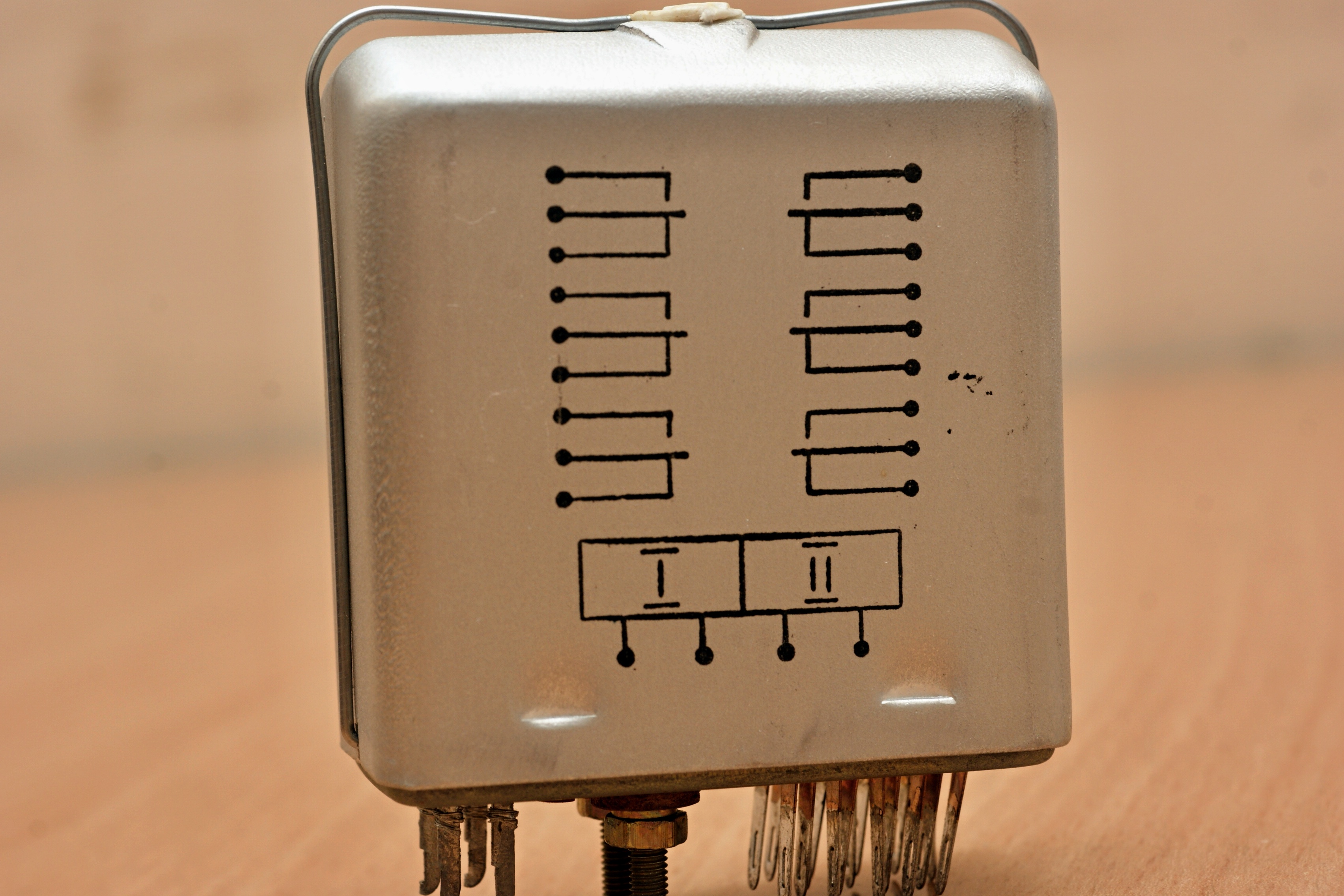

Реле зачехленное, одностабильное, питаемое постоянным током. Количество размыкающих, замыкающих и переключающих
контактов - от двух до шести. Есть одно-, двух- и даже
трёхобмоточные версии.
РСЧ-52 было разработано в 50-х годах специалистами ОКБ-3 вместе с работниками ОГТ и ОГК
завода питерского завода "Красная Заря"; дальнейшая
модернизация в ходе серийного выпуска производилась на Стародубском заводе "Реле".
Оно представляет собой модернизированное реле типа
РС-13, отличающееся большей
виброустойчивостью и более широкими пределами рабочих температур.

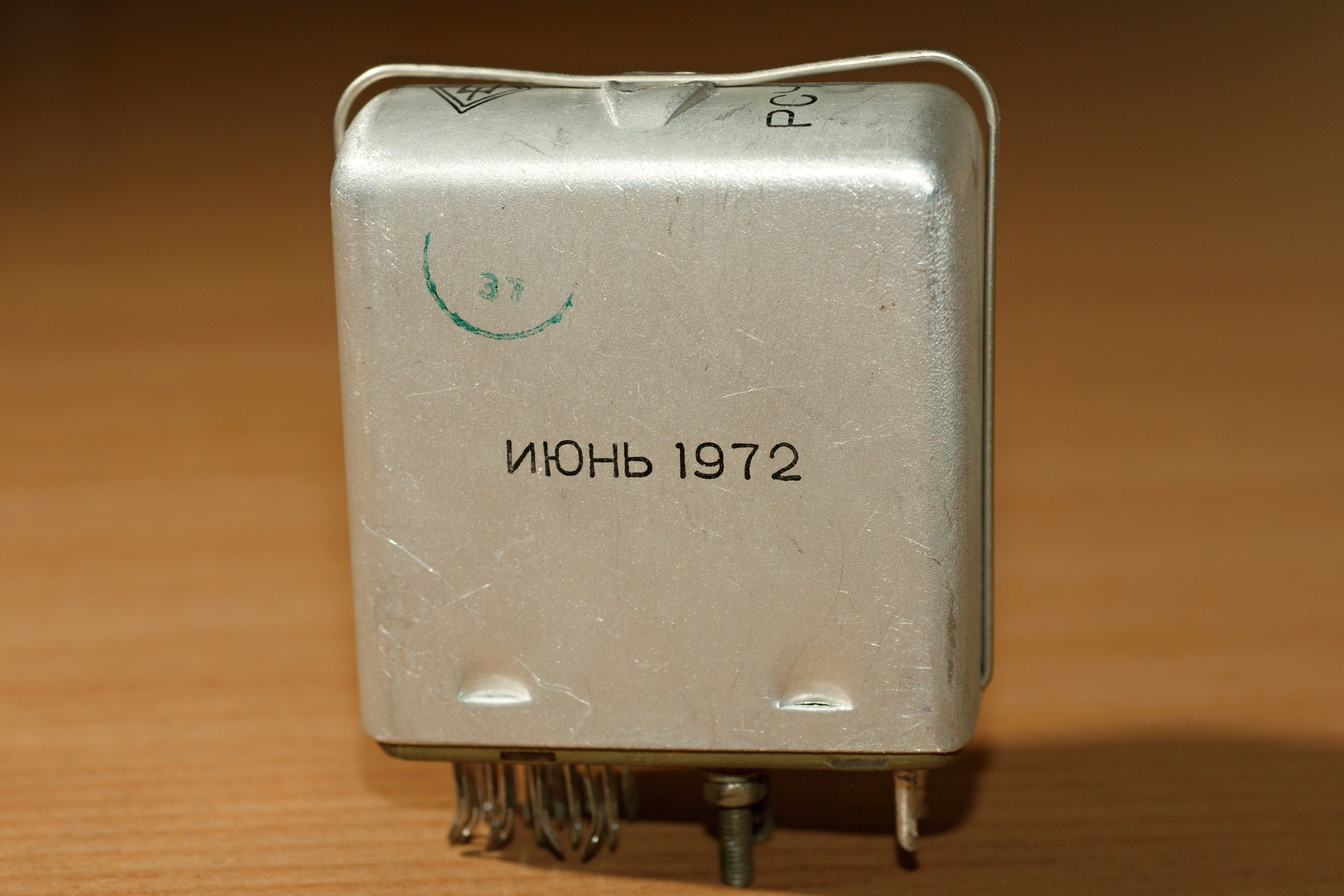

Справочные данных на них, версии 1975 года РС0.452.018ТУ и 1990 года КЩ0.450.018ТУ. Смена ТУ произошла в период 1981-1982 годов. В принципе, характеристики не поменялись, но добавилось несколько новых вариантов реле на рабочие напряжения 24 и 40 вольт, как сказано "исполнение ограниченного применения". Также есть краткая справка от 1958 года, с паспортами старых типов У.171.82.хх.
Выпускала их поначалу "Красная Заря", с 1959 года - московский завод "Радист" (который позднее слился с той же "Зарей"), а далее производство было перенесено на Стародубский завод "Реле", который и выпускал их до последних лет.
Магнитная система реле РСЧ-52 немного усилена по сравнению с РС-13, диаметр сердечника
равен 8 мм вместо 7 мм, корпус имеет толщину 3 мм вместо 2,5 мм.
Якорь уравновешен относительно оси вращения с помощью противовеса и имеет другое
крепление. Наибольшая нагрузка реле 18 контактных пружин. Обмотка реле, имеющего
наибольшую нагрузку, выполнена из проволоки марки ПЭВ-1.
Для увеличения путей утечки прокладки контактных групп имеют отверстия разных размеров,
и они несимметричны по отношению к оси, проходящей через эти отверстия.
Между контактными пружинами прокладываются по три прокладки, выступающие кромками в
разные стороны. Контактные пружины защищены от случайных повреждений двумя стальными
накладками, укрепленными сверху над группами. Изоляция обмотки и контактных пружин
усилена и выдерживает испытательное напряжение 1100 В эфф.

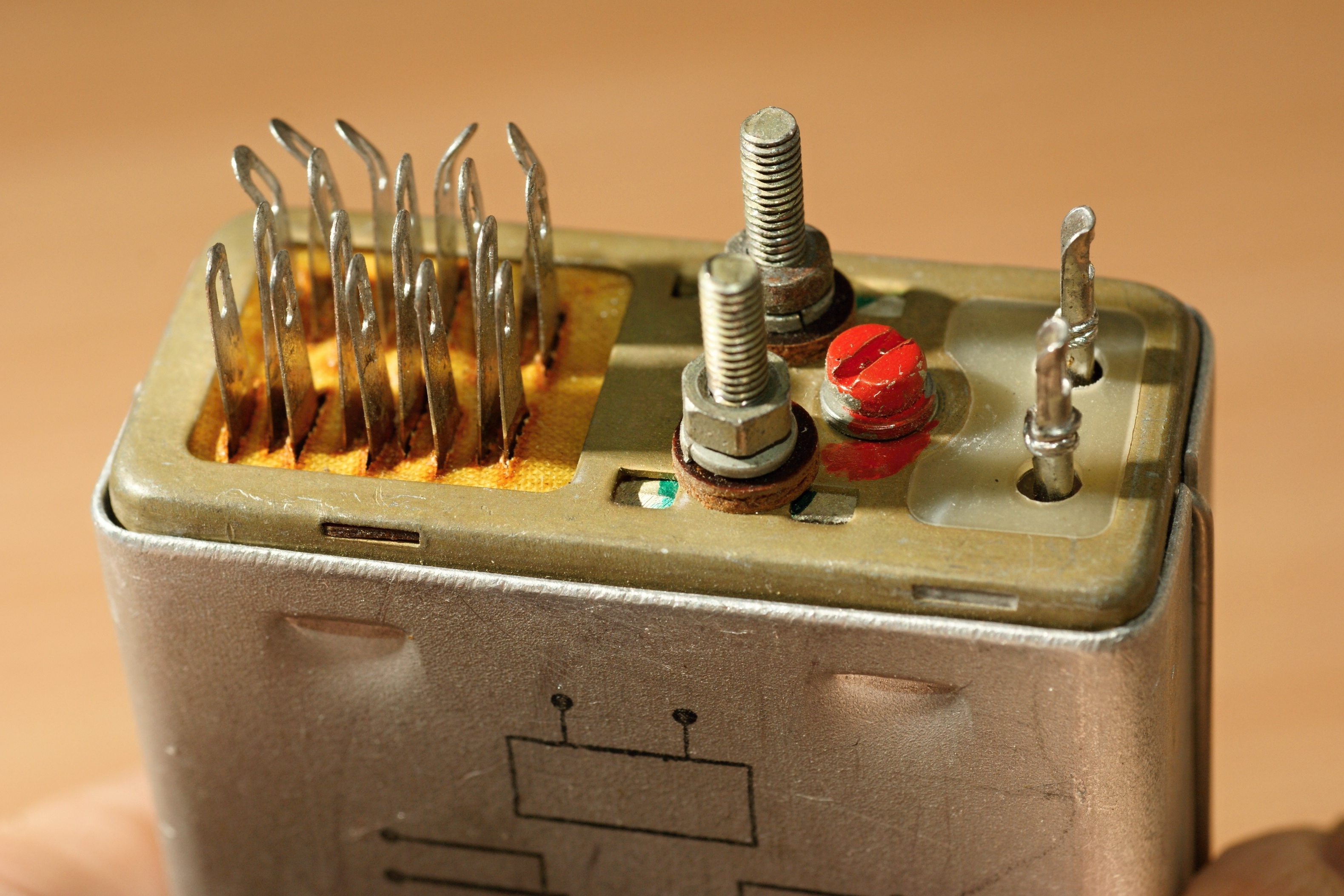

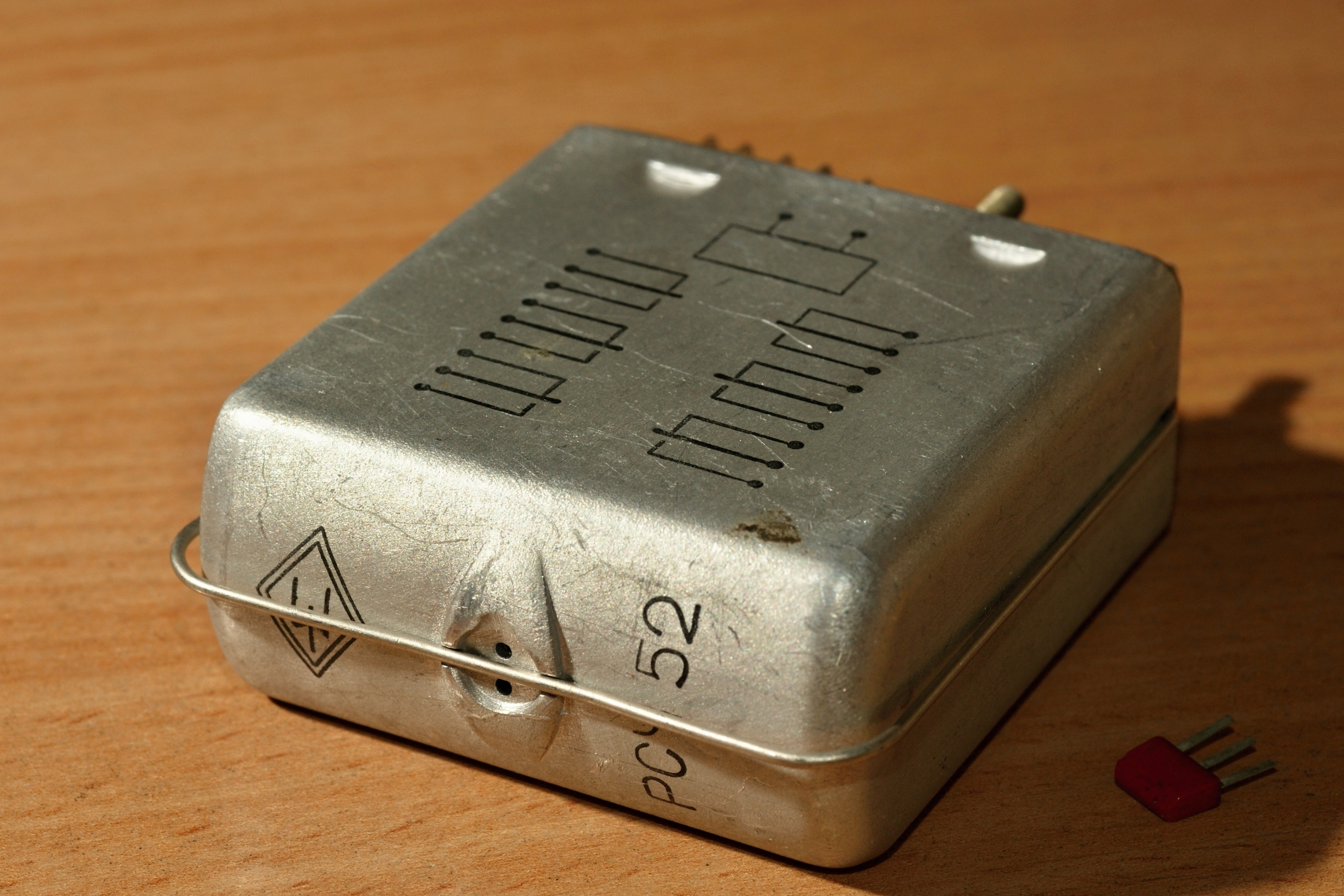

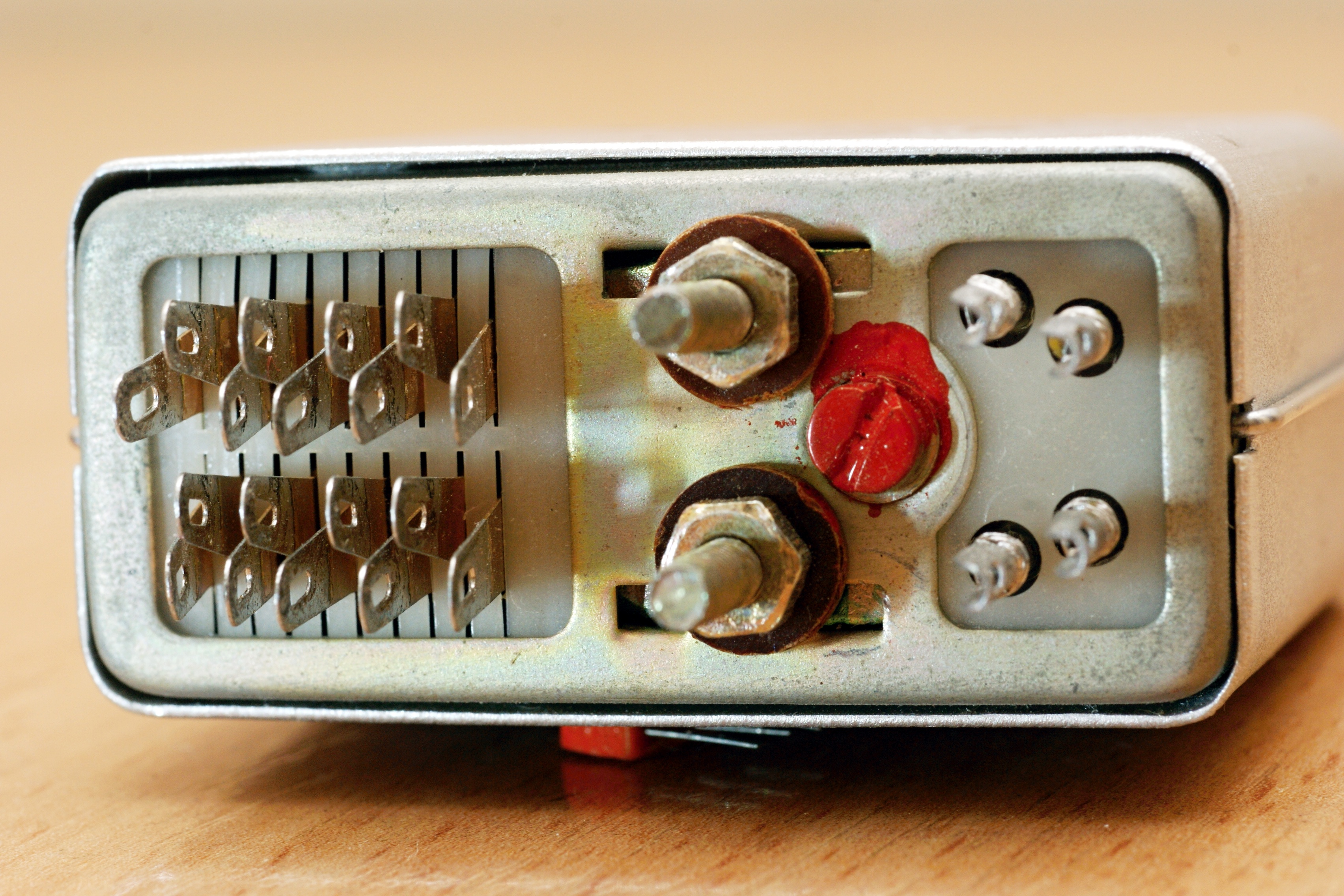

Реле типа РСЧ-52 снабжено задним щитком и имеет защитный алюминиевый чехол.
Контакты реле выдерживают 100 000 циклов при активной нагрузке 2А/28В или 0,125А/300В постоянного тока.
Источники:
1. Справочник по элементам автоматики и телемеханики.
Электромагнитные реле. Под редакцией Б. С. Сотскова. Издательство: М.-Л.: ГЭИ, 1958.
2. Витенберг М.И. Расчет электромагнитных
реле для аппаратуры автоматики и связи. М.-Л : Госэнергоиздат, 1961.
3. Справочник. Часть III. Выпуск 5. Реле и контакторы. - 1966.
4. Витенберг М.И. Расчет электромагнитных реле для аппаратуры
автоматики и связи. Изд.3, перераб. и доп., М.-Л : Энергия, 1966.
5. Игловский И.Г. и Владимиров Г.В. Справочник по электромагнитным реле. Л., "Энергия", 1975.
6. Каталог "Изделия промышленности
средств связи". Номенклатурный
справочник на 1982 год. Электромагнитные
механизмы (реле). - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1982.
7. Каталог "Изделия промышленности
средств связи". Серия 4. Электромагнитные
механизмы (реле). Тематический выпуск "Электромагнитные
механизмы (реле)". Часть I. - Центральный
отраслевой орган научно-технической
информации «ЭКОС», Москва, 1983.
8. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 2-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1984.
9. Каталог "Изделия промышленности средств связи". Серия 4. Реле слаботочные. Тематический
выпуск "Реле слаботочные". Часть I. - Центральный отраслевой орган научно-технической
информации «ЭКОС», Москва, 1988.
10. Игловский И.Г., Владимиров Г.В. Справочник по слаботочным электрическим реле.- 3-е изд., перераб. и доп.-
Л.: Энергоатомиздат. Ленингр. отд-ние, 1990.
